Abarth 124 Spider 2018 Instrukcja obsługi (in Polish)

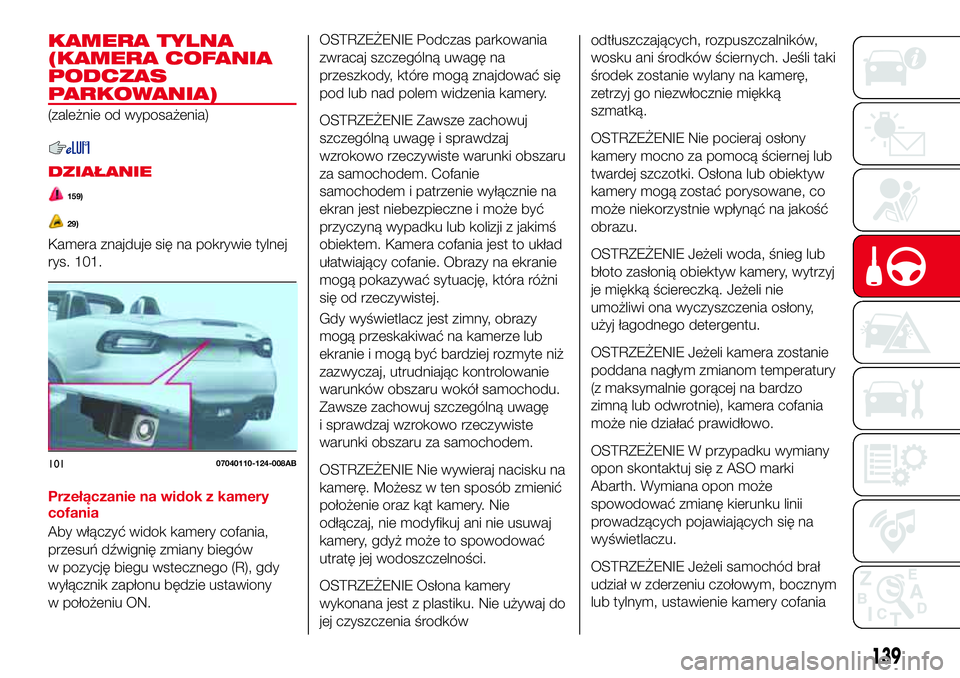

KAMERA TYLNA
(KAMERA COFANIA
PODCZAS
PARKOWANIA)
(zależnie od wyposażenia)
DZIAŁANIE
159)
29)
Kamera znajduje się na pokrywie tylnej
rys. 101.
Przełączanie na widok z kamery
cofania
Aby włączyć widok kamery cofania,
przesuń dźwignię zmiany biegów
w pozycję biegu wstecznego (R), gdy
wyłącznik zapłonu będzie ustawiony
w położeniu ON.
OSTRZEŻENIE Podczas parkowania
zwracaj szczególną uwagę na
przeszkody, które mogą znajdować się
pod lub nad polem widzenia kamery.
OSTRZEŻENIE Zawsze zachowuj
szczególną uwagę i sprawdzaj
wzrokowo rzeczywiste warunki obszaru
za samochodem. Cofanie
samochodem i patrzenie wyłącznie na
ekran jest niebezpieczne i może być
przyczyną wypadku lub kolizji z jakimś
obiektem. Kamera cofania jest to układ
ułatwiający cofanie. Obrazy na ekranie
mogą pokazywać sytuację, która różni
się od rzeczywistej.
Gdy wyświetlacz jest zimny, obrazy
mogą przeskakiwać na kamerze lub
ekranie i mogą być bardziej rozmyte niż
zazwyczaj, utrudniając kontrolowanie
warunków obszaru wokół samochodu.
Zawsze zachowuj szczególną uwagę
i sprawdzaj wzrokowo rzeczywiste
warunki obszaru za samochodem.
OSTRZEŻENIE Nie wywieraj nacisku na
kamerę. Możesz w ten sposób zmienić
położenie oraz kąt kamery. Nie
odłączaj, nie modyfikuj ani nie usuwaj
kamery, gdyż może to spowodować
utratę jej wodoszczelności.
OSTRZEŻENIE Osłona kamery
wykonana jest z plastiku. Nie używaj do
jej czyszczenia środkówodtłuszczających, rozpuszczalników,
wosku ani środków ściernych. Jeśli taki
środek zostanie wylany na kamerę,
zetrzyj go niezwłocznie miękką
szmatką.
OSTRZEŻENIE Nie pocieraj osłony
kamery mocno za pomocą ściernej lub
twardej szczotki. Osłona lub obiektyw
kamery mogą zostać porysowane, co
może niekorzystnie wpłynąć na jakość
obrazu.
OSTRZEŻENIE Jeżeli woda, śnieg lub
błoto zasłonią obiektyw kamery, wytrzyj
je miękką ściereczką. Jeżeli nie
umożliwi ona wyczyszczenia osłony,
użyj łagodnego detergentu.
OSTRZEŻENIE Jeżeli kamera zostanie
poddana nagłym zmianom temperatury
(z maksymalnie gorącej na bardzo
zimną lub odwrotnie), kamera cofania
może nie działać prawidłowo.
OSTRZEŻENIE W przypadku wymiany
opon skontaktuj się z ASO marki
Abarth. Wymiana opon może
spowodować zmianę kierunku linii
prowadzących pojawiających się na
wyświetlaczu.
OSTRZEŻENIE Jeżeli samochód brał
udział w zderzeniu czołowym, bocznym
lub tylnym, ustawienie kamery cofania10107040110-124-008AB
139

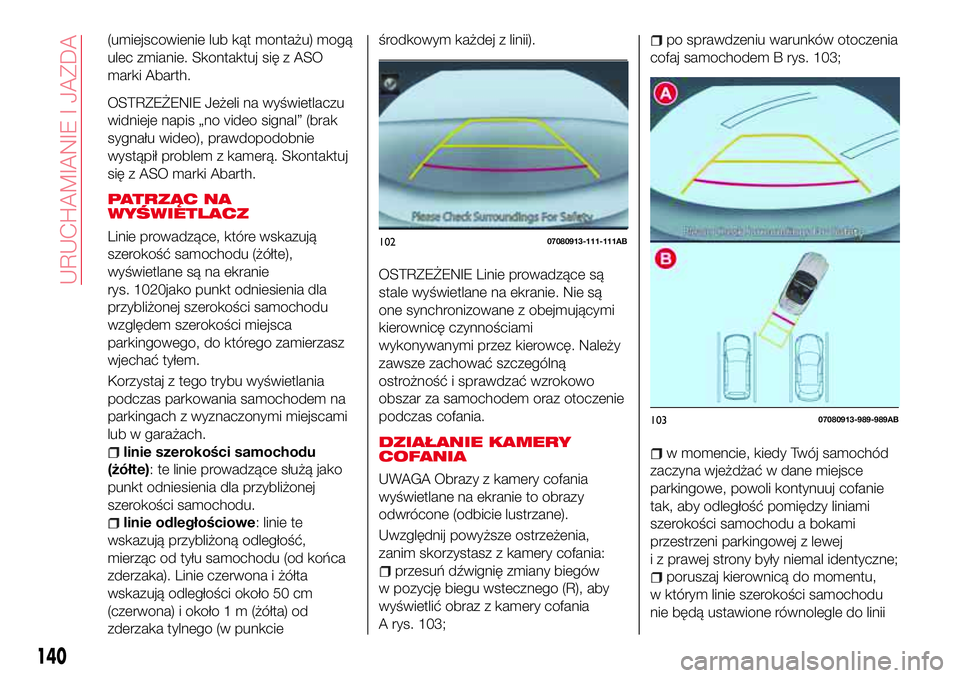

(umiejscowienie lub kąt montażu) mogą
ulec zmianie. Skontaktuj się z ASO
marki Abarth.
OSTRZEŻENIE Jeżeli na wyświetlaczu
widnieje napis „no video signal” (brak
sygnału wideo), prawdopodobnie
wystąpił problem z kamerą. Skontaktuj
się z ASO marki Abarth.
PATRZĄC NA
WYŚWIETLACZ
Linie prowadzące, które wskazują
szerokość samochodu (żółte),
wyświetlane są na ekranie
rys. 1020jako punkt odniesienia dla
przybliżonej szerokości samochodu
względem szerokości miejsca
parkingowego, do którego zamierzasz
wjechać tyłem.
Korzystaj z tego trybu wyświetlania
podczas parkowania samochodem na
parkingach z wyznaczonymi miejscami
lub w garażach.
linie szerokości samochodu
(żółte): te linie prowadzące służą jako
punkt odniesienia dla przybliżonej
szerokości samochodu.
linie odległościowe: linie te
wskazują przybliżoną odległość,
mierząc od tyłu samochodu (od końca
zderzaka). Linie czerwona i żółta
wskazują odległości około 50 cm
(czerwona) i około 1 m (żółta) od
zderzaka tylnego (w punkcieśrodkowym każdej z linii).
OSTRZEŻENIE Linie prowadzące są
stale wyświetlane na ekranie. Nie są
one synchronizowane z obejmującymi
kierownicę czynnościami
wykonywanymi przez kierowcę. Należy
zawsze zachować szczególną
ostrożność i sprawdzać wzrokowo
obszar za samochodem oraz otoczenie
podczas cofania.
DZIAŁANIE KAMERY
COFANIA
UWAGA Obrazy z kamery cofania
wyświetlane na ekranie to obrazy
odwrócone (odbicie lustrzane).
Uwzględnij powyższe ostrzeżenia,
zanim skorzystasz z kamery cofania:
przesuń dźwignię zmiany biegów
w pozycję biegu wstecznego (R), aby
wyświetlić obraz z kamery cofania
A rys. 103;
po sprawdzeniu warunków otoczenia
cofaj samochodem B rys. 103;
w momencie, kiedy Twój samochód
zaczyna wjeżdżać w dane miejsce
parkingowe, powoli kontynuuj cofanie
tak, aby odległość pomiędzy liniami
szerokości samochodu a bokami
przestrzeni parkingowej z lewej
i z prawej strony były niemal identyczne;
poruszaj kierownicą do momentu,
w którym linie szerokości samochodu
nie będą ustawione równolegle do linii
10207080913-111-111AB
10307080913-989-989AB
140
URUCHAMIANIE I JAZDA

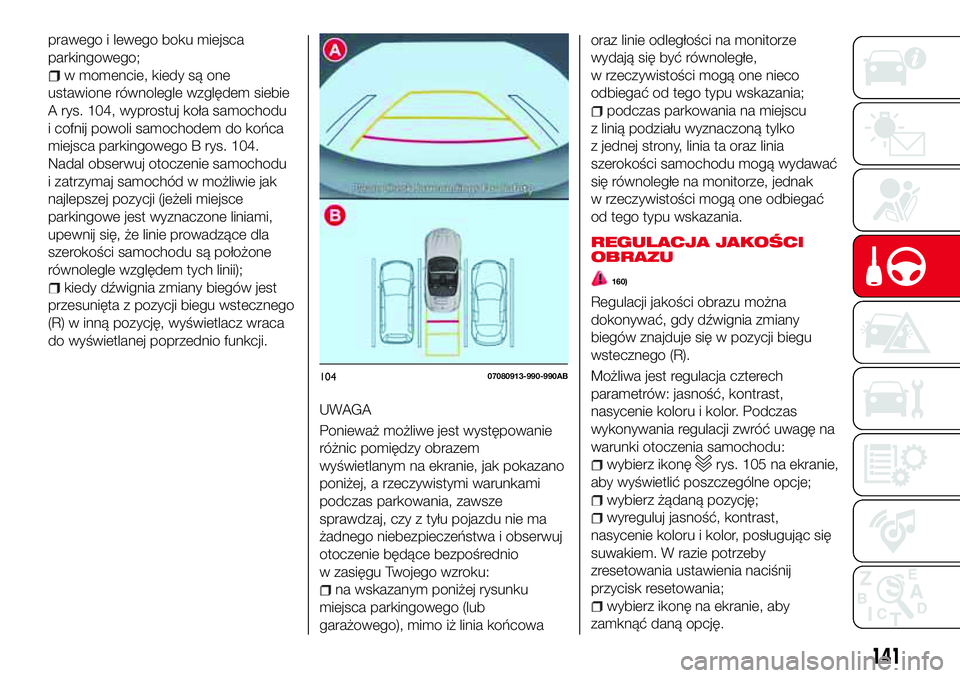

prawego i lewego boku miejsca
parkingowego;
w momencie, kiedy są one
ustawione równolegle względem siebie
A rys. 104, wyprostuj koła samochodu
i cofnij powoli samochodem do końca
miejsca parkingowego B rys. 104.
Nadal obserwuj otoczenie samochodu
i zatrzymaj samochód w możliwie jak
najlepszej pozycji (jeżeli miejsce
parkingowe jest wyznaczone liniami,
upewnij się, że linie prowadzące dla
szerokości samochodu są położone
równolegle względem tych linii);
kiedy dźwignia zmiany biegów jest
przesunięta z pozycji biegu wstecznego
(R) w inną pozycję, wyświetlacz wraca
do wyświetlanej poprzednio funkcji.
UWAGA
Ponieważ możliwe jest występowanie
różnic pomiędzy obrazem
wyświetlanym na ekranie, jak pokazano
poniżej, a rzeczywistymi warunkami
podczas parkowania, zawsze
sprawdzaj, czy z tyłu pojazdu nie ma
żadnego niebezpieczeństwa i obserwuj
otoczenie będące bezpośrednio
w zasięgu Twojego wzroku:
na wskazanym poniżej rysunku
miejsca parkingowego (lub
garażowego), mimo iż linia końcowaoraz linie odległości na monitorze
wydają się być równoległe,
w rzeczywistości mogą one nieco
odbiegać od tego typu wskazania;
podczas parkowania na miejscu
z linią podziału wyznaczoną tylko
z jednej strony, linia ta oraz linia
szerokości samochodu mogą wydawać
się równoległe na monitorze, jednak
w rzeczywistości mogą one odbiegać
od tego typu wskazania.
REGULACJA JAKOŚCI
OBRAZU
160)
Regulacji jakości obrazu można
dokonywać, gdy dźwignia zmiany
biegów znajduje się w pozycji biegu
wstecznego (R).
Możliwa jest regulacja czterech
parametrów: jasność, kontrast,
nasycenie koloru i kolor. Podczas
wykonywania regulacji zwróć uwagę na
warunki otoczenia samochodu:
wybierz ikonęrys. 105 na ekranie,
aby wyświetlić poszczególne opcje;
wybierz żądaną pozycję;
wyreguluj jasność, kontrast,
nasycenie koloru i kolor, posługując się
suwakiem. W razie potrzeby
zresetowania ustawienia naciśnij
przycisk resetowania;
wybierz ikonę na ekranie, aby
zamknąć daną opcję.
10407080913-990-990AB
141

OSTRZEŻENIE Regulację jakości
obrazu z kamery cofania należy zawsze
przeprowadzać na postoju. Nie reguluj
jakości obrazu z kamery cofania
podczas jazdy. Regulacja jakości
obrazu z kamery cofania (jasności,
kontrastu, koloru i nasycenia) podczas
jazdy może być niebezpieczna,
ponieważ może rozproszyć uwagę
kierowcy i spowodować poważny
wypadek.
UWAGA
159)Odpowiedzialność za parkowanie
i inne potencjalnie niebezpieczne manewry
ponosi zawsze kierowca. Podczas
wykonywania tego typu czynności należy
sprawdzić zawsze, czy w przestrzeni
manewrowej nie znajdują się osoby
(szczególnie dzieci) ani zwierzęta. Kamera
pomaga kierowcy przy parkowaniu,
niemniej jednak nie powinien on nigdy
zmniejszać swej uwagi podczas
wykonywania czynności potencjalnie
niebezpiecznych, nawet jeżeli wykonywane
są one z niską prędkością. Należy zawsze
zachować stosowną prędkość, by móc
nagle zahamować w razie rozpoznania
przeszkody.
160)Zawsze reguluj jakość obrazu
z kamery cofania, gdy samochód jest
zatrzymany: nie reguluj jakości obrazu
z kamery cofania podczas jazdy. Regulacja
jakości obrazu z kamery cofania - tj.
jasności, kontrastu, kolorów i nasycenia
koloru - podczas jazdy jest niebezpieczna,
ponieważ może rozproszyć uwagę
kierowcy, co może doprowadzić do
wypadku.
OSTRZEŻENIE
29)Dla prawidłowego funkcjonowania
systemu konieczne jest, aby kamera była
zawsze czysta, nie pokryta błotem,
śniegiem lub lodem. Podczas czyszczenia
kamery należy zachować maksymalną
ostrożność, aby jej nie porysować i nie
uszkodzić. Należy unikać używania szmatek
suchych, szorstkich lub twardych. Kamerę
należy przemyć czystą wodą, ewentualnie
z dodatkiem szamponu do mycia
samochodu. W myjniach, w których
używane są dysze ciśnieniowe pary lub
wody pod wysokim ciśnieniem, kamerę
należy czyścić szybko, trzymając dyszę
w odległości ponad 10 cm. Na kamerę nie
należy naklejać żadnych elementów.
10507080914-111-111
142
URUCHAMIANIE I JAZDA

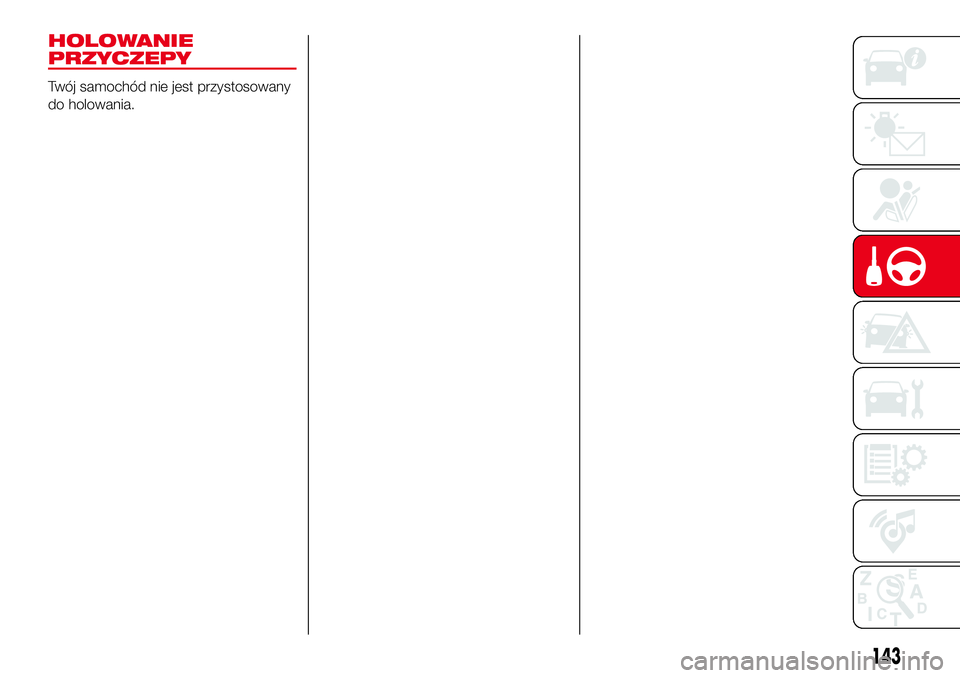

HOLOWANIE
PRZYCZEPY
Twój samochód nie jest przystosowany
do holowania.
143

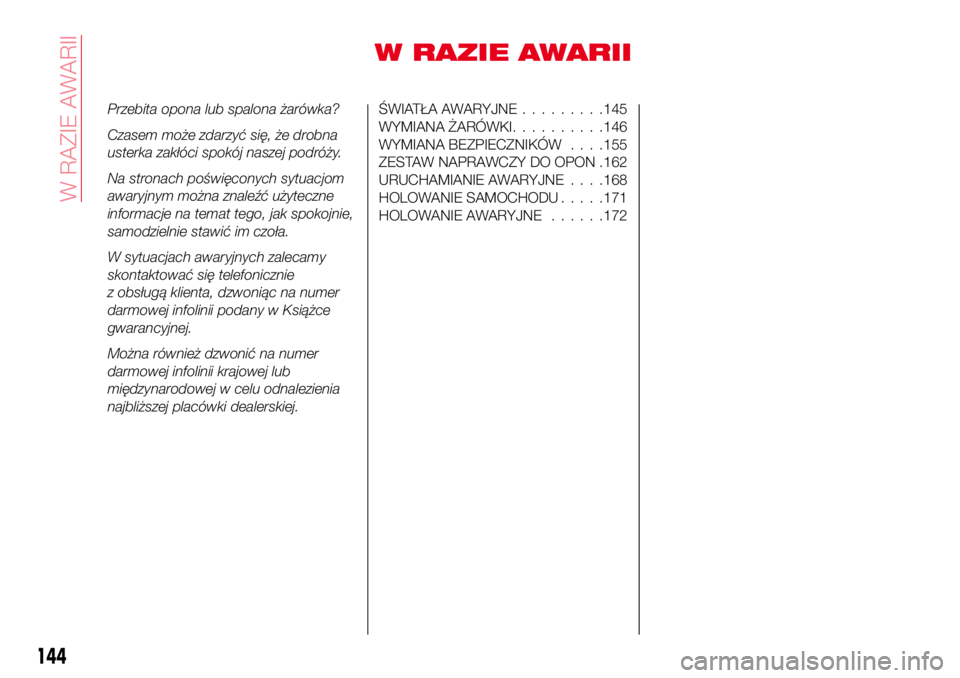

W RAZIE AWARII
Przebita opona lub spalona żarówka?
Czasem może zdarzyć się, że drobna
usterka zakłóci spokój naszej podróży.
Na stronach poświęconych sytuacjom
awaryjnym można znaleźć użyteczne
informacje na temat tego, jak spokojnie,
samodzielnie stawić im czoła.
W sytuacjach awaryjnych zalecamy
skontaktować się telefonicznie
z obsługą klienta, dzwoniąc na numer
darmowej infolinii podany w Książce
gwarancyjnej.
Można również dzwonić na numer
darmowej infolinii krajowej lub
międzynarodowej w celu odnalezienia
najbliższej placówki dealerskiej.ŚWIATŁA AWARYJNE.........145
WYMIANA ŻARÓWKI..........146
WYMIANA BEZPIECZNIKÓW. . . .155
ZESTAW NAPRAWCZY DO OPON .162
URUCHAMIANIE AWARYJNE. . . .168
HOLOWANIE SAMOCHODU.....171
HOLOWANIE AWARYJNE......172
144
W RAZIE AWARII

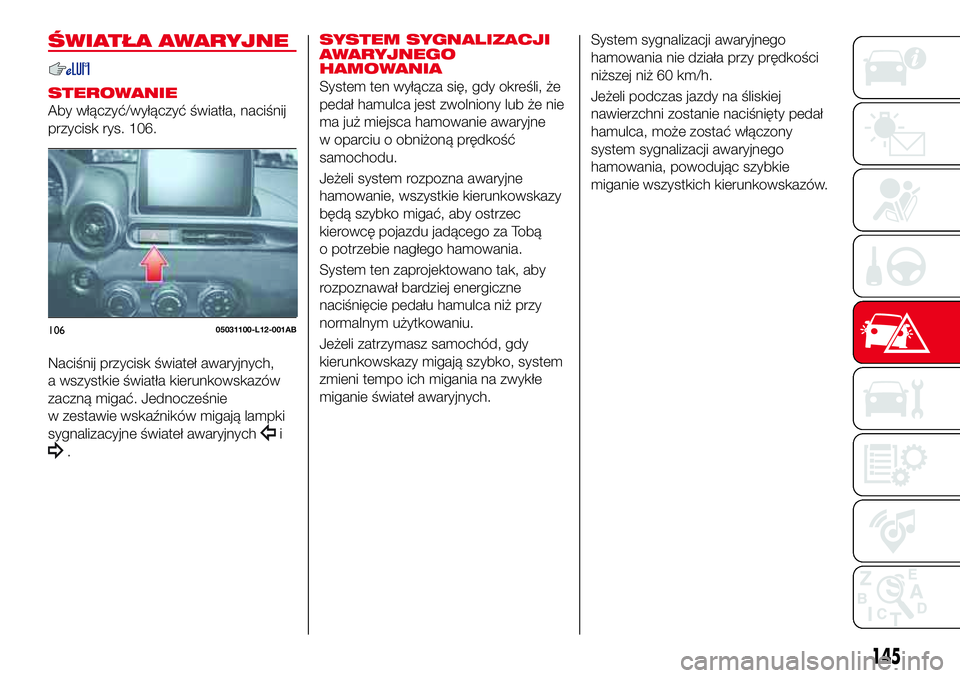

ŚWIATŁA AWARYJNE
STEROWANIE
Aby włączyć/wyłączyć światła, naciśnij
przycisk rys. 106.
Naciśnij przycisk świateł awaryjnych,
a wszystkie światła kierunkowskazów
zaczną migać. Jednocześnie
w zestawie wskaźników migają lampki
sygnalizacyjne świateł awaryjnych
i
.
SYSTEM SYGNALIZACJI
AWARYJNEGO
HAMOWANIA
System ten wyłącza się, gdy określi, że
pedał hamulca jest zwolniony lub że nie
ma już miejsca hamowanie awaryjne
w oparciu o obniżoną prędkość
samochodu.
Jeżeli system rozpozna awaryjne
hamowanie, wszystkie kierunkowskazy
będą szybko migać, aby ostrzec
kierowcę pojazdu jadącego za Tobą
o potrzebie nagłego hamowania.
System ten zaprojektowano tak, aby
rozpoznawał bardziej energiczne
naciśnięcie pedału hamulca niż przy
normalnym użytkowaniu.
Jeżeli zatrzymasz samochód, gdy
kierunkowskazy migają szybko, system
zmieni tempo ich migania na zwykłe
miganie świateł awaryjnych.System sygnalizacji awaryjnego
hamowania nie działa przy prędkości
niższej niż 60 km/h.
Jeżeli podczas jazdy na śliskiej
nawierzchni zostanie naciśnięty pedał
hamulca, może zostać włączony
system sygnalizacji awaryjnego
hamowania, powodując szybkie
miganie wszystkich kierunkowskazów.
10605031100-L12-001AB
145

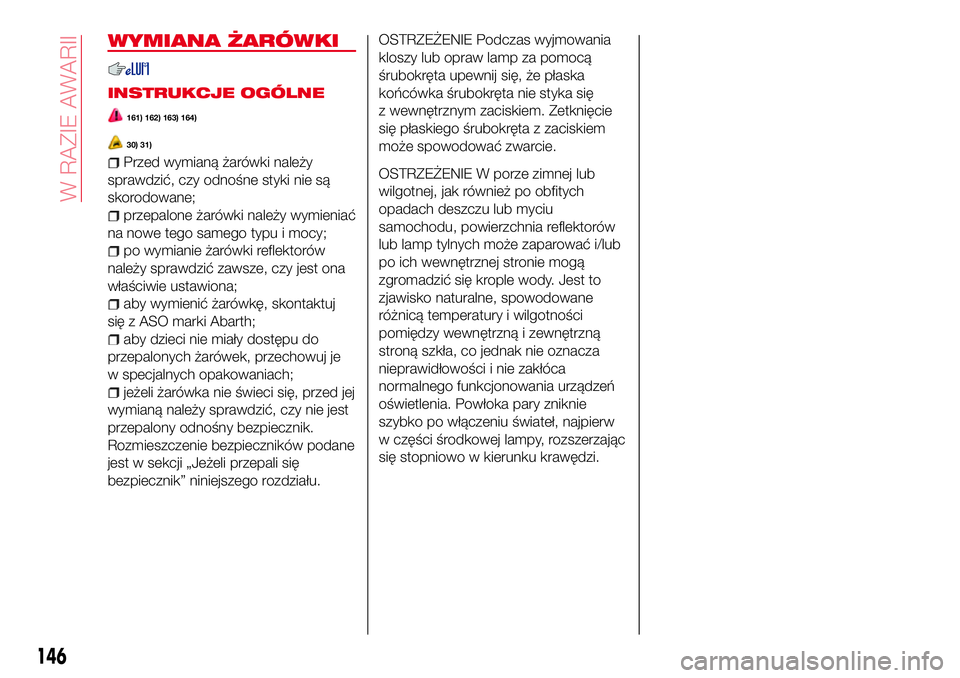

WYMIANA ŻARÓWKI
INSTRUKCJE OGÓLNE
161) 162) 163) 164)
30) 31)
Przed wymianą żarówki należy
sprawdzić, czy odnośne styki nie są
skorodowane;
przepalone żarówki należy wymieniać
na nowe tego samego typu i mocy;
po wymianie żarówki reflektorów
należy sprawdzić zawsze, czy jest ona
właściwie ustawiona;
aby wymienić żarówkę, skontaktuj
się z ASO marki Abarth;
aby dzieci nie miały dostępu do
przepalonych żarówek, przechowuj je
w specjalnych opakowaniach;
jeżeli żarówka nie świeci się, przed jej
wymianą należy sprawdzić, czy nie jest
przepalony odnośny bezpiecznik.
Rozmieszczenie bezpieczników podane
jest w sekcji „Jeżeli przepali się
bezpiecznik” niniejszego rozdziału.
OSTRZEŻENIE Podczas wyjmowania
kloszy lub opraw lamp za pomocą
śrubokręta upewnij się, że płaska
końcówka śrubokręta nie styka się
z wewnętrznym zaciskiem. Zetknięcie
się płaskiego śrubokręta z zaciskiem
może spowodować zwarcie.
OSTRZEŻENIE W porze zimnej lub
wilgotnej, jak również po obfitych
opadach deszczu lub myciu
samochodu, powierzchnia reflektorów
lub lamp tylnych może zaparować i/lub
po ich wewnętrznej stronie mogą
zgromadzić się krople wody. Jest to
zjawisko naturalne, spowodowane
różnicą temperatury i wilgotności
pomiędzy wewnętrzną i zewnętrzną
stroną szkła, co jednak nie oznacza
nieprawidłowości i nie zakłóca
normalnego funkcjonowania urządzeń
oświetlenia. Powłoka pary zniknie
szybko po włączeniu świateł, najpierw
w części środkowej lampy, rozszerzając
się stopniowo w kierunku krawędzi.
146
W RAZIE AWARII

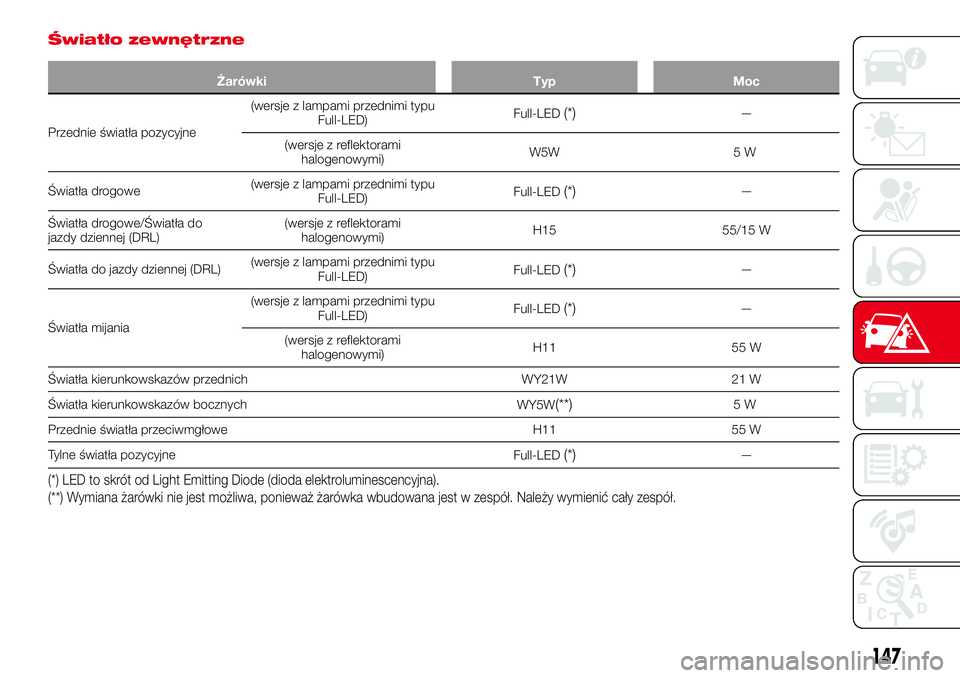

Światło zewnętrzne
Żarówki Typ Moc
Przednie światła pozycyjne(wersje z lampami przednimi typu
Full-LED)Full-LED
(*)—
(wersje z reflektorami
halogenowymi)W5W 5 W
Światła drogowe(wersje z lampami przednimi typu
Full-LED)Full-LED
(*)—
Światła drogowe/Światła do
jazdy dziennej (DRL)(wersje z reflektorami
halogenowymi)H15 55/15 W
Światła do jazdy dziennej (DRL)(wersje z lampami przednimi typu
Full-LED)Full-LED
(*)—
Światła mijania(wersje z lampami przednimi typu
Full-LED)Full-LED
(*)—
(wersje z reflektorami
halogenowymi)H11 55 W
Światła kierunkowskazów przednich WY21W 21 W
Światła kierunkowskazów bocznych
WY5W
(**)5W
Przednie światła przeciwmgłowe H11 55 W
Tylne światła pozycyjne
Full-LED
(*)—
(*) LED to skrót od Light Emitting Diode (dioda elektroluminescencyjna).
(**) Wymiana żarówki nie jest możliwa, ponieważ żarówka wbudowana jest w zespół. Należy wymienić cały zespół.
147

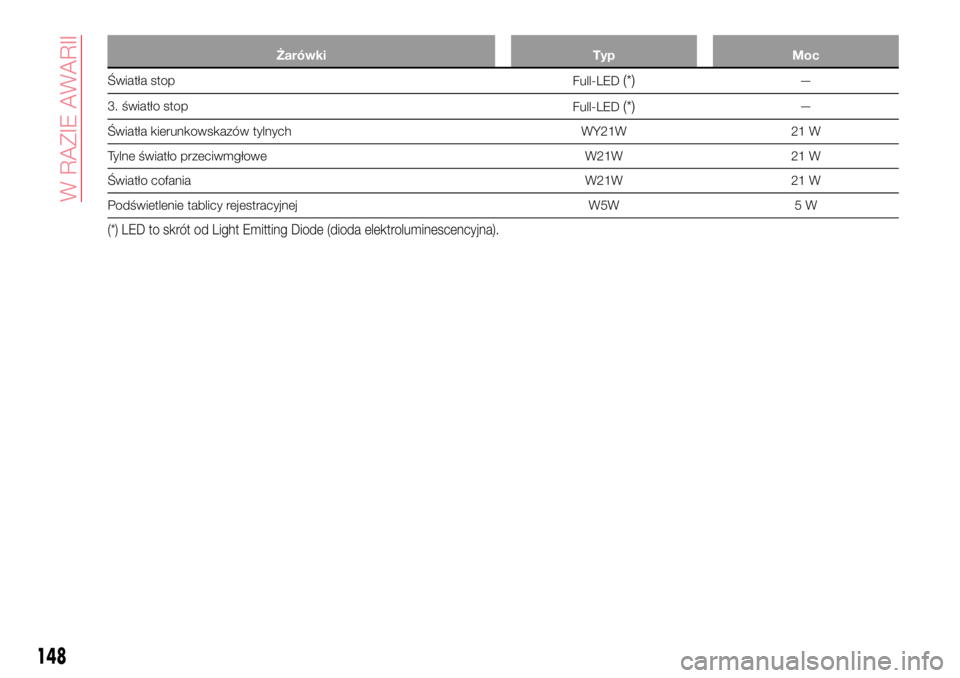

Żarówki Typ Moc
Światła stop
Full-LED(*)—
3. światło stop
Full-LED
(*)—
Światła kierunkowskazów tylnych WY21W 21 W
Tylne światło przeciwmgłowe W21W 21 W
Światło cofania W21W 21 W
Podświetlenie tablicy rejestracyjnej W5W 5 W
(*) LED to skrót od Light Emitting Diode (dioda elektroluminescencyjna).
148
W RAZIE AWARII
