Abarth 124 Spider 2019 Brugs- og vedligeholdelsesvejledning (in Danish)

VIGTIGT Forsøg ikke at bruge
startkabler hvis batteriet er vådt.
Batteriet kan gå i stykker og
eksplodere!
PROCEDURE FOR START
MED STARTKABLER
VIGTIGT Hvis nedenstående procedure
udføres forkert, kan det forårsage
alvorlige skader på personer eller
beskadige genopladningssystemet af et
eller begge køretøjer. Følg vejledningen
nedenfor omhyggeligt.
Fortsæt som følger for at udføre en
start med startkabler:
fjern batteridækslet fig. 146;
sørg for at hjælpebatteriet er 12 V
og at dets negative pol er forbundet til
jord;
hvis hjælpebatteriet sidder i et andet
køretøj, skal man sørge for at de to
køretøjer ikke rører hinanden. Sluk
motoren på køretøjet med
hjælpebatteriet og alle unødvendige
elektriske belastninger i begge
køretøjer;
forbind startkablerne i den præcise
rækkefølge, som i afsnittet
"Forberedelse for start med
startkabler":
– forbind den ene ende af en ledning
til den positive pol på det afladede
batteri;
– fastgør den anden ende til den
positive pol på hjælpebatteriet;
– forbind den ene ende af den anden
ledning til den negative pol på
hjælpebatteriet;
– tilslut den anden ende til stel, som
angivet på tegningen, væk fra det
afladede batteri.
start motoren på hjælpekøretøjet og
køre det et par minutter. Start derefter
motoren i det andet køretøj;
når du er færdig, så frakobl
ledningerne i omvendt rækkefølge, som
beskrevet tidligere;
hvis batteridækslet blev fjernet, skal
det monteres igen i den modsatte
rækkefølge af afmonteringen.
VIGTIGT Kontroller, at dækslerne er
forsvarligt monteret.
VIGTIGT Efter at du har tilsluttet
batteriet påny, skal du udføre
hastighedssensorens
læringsprocedure, som beskrevet i
afsnittet “Batteriets vedligeholdelse” i
dette kapitel (se kapitlet
“Vedligeholdelse og pleje”).
BEMÆRK
181)Før du åbner motorhjelmen, skal du
sørge for, at motoren er slukket, og at
tændingskontakten er i OFF-position.
Under genpåfyldning skal du sørge for, at
motoren er slukket (og at
tændingskontakten er i OFF-position).
182)Kom ikke for tæt på kølerventilatoren:
den elektriske ventilator kan starte; fare for
personskade. Vær opmærksom på
tørklæder, slips og andre løse
beklædningsgenstande, som kan fanges af
bevægelige dele.
183)Fjern alle genstande af metal (f.eks.
ringe, ure, armbånd), der kan medføre
utilsigtet elektrisk kontakt og forårsage
alvorlig personskade.
14608030100-122-001AB
159

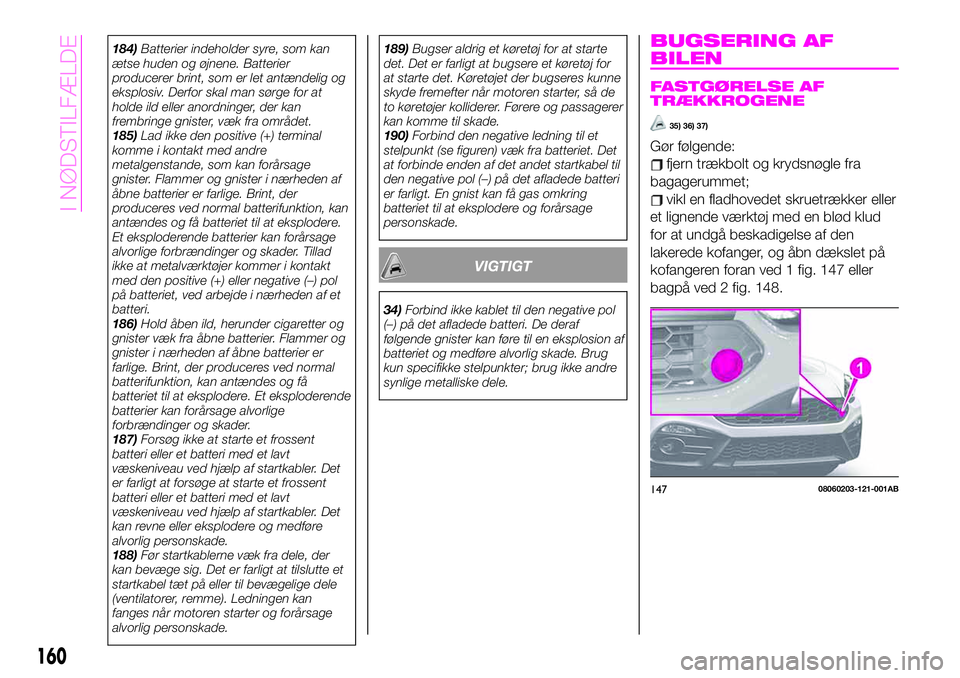

184)Batterier indeholder syre, som kan
ætse huden og øjnene. Batterier
producerer brint, som er let antændelig og
eksplosiv. Derfor skal man sørge for at
holde ild eller anordninger, der kan
frembringe gnister, væk fra området.
185)Lad ikke den positive (+) terminal
komme i kontakt med andre
metalgenstande, som kan forårsage
gnister. Flammer og gnister i nærheden af
åbne batterier er farlige. Brint, der
produceres ved normal batterifunktion, kan
antændes og få batteriet til at eksplodere.
Et eksploderende batterier kan forårsage
alvorlige forbrændinger og skader. Tillad
ikke at metalværktøjer kommer i kontakt
med den positive (+) eller negative (–) pol
på batteriet, ved arbejde i nærheden af et
batteri.
186)Hold åben ild, herunder cigaretter og
gnister væk fra åbne batterier. Flammer og
gnister i nærheden af åbne batterier er
farlige. Brint, der produceres ved normal
batterifunktion, kan antændes og få
batteriet til at eksplodere. Et eksploderende
batterier kan forårsage alvorlige
forbrændinger og skader.
187)Forsøg ikke at starte et frossent
batteri eller et batteri med et lavt
væskeniveau ved hjælp af startkabler. Det
er farligt at forsøge at starte et frossent
batteri eller et batteri med et lavt
væskeniveau ved hjælp af startkabler. Det
kan revne eller eksplodere og medføre
alvorlig personskade.
188)Før startkablerne væk fra dele, der
kan bevæge sig. Det er farligt at tilslutte et
startkabel tæt på eller til bevægelige dele
(ventilatorer, remme). Ledningen kan
fanges når motoren starter og forårsage
alvorlig personskade.189)Bugser aldrig et køretøj for at starte
det. Det er farligt at bugsere et køretøj for
at starte det. Køretøjet der bugseres kunne
skyde fremefter når motoren starter, så de
to køretøjer kolliderer. Førere og passagerer
kan komme til skade.
190)Forbind den negative ledning til et
stelpunkt (se figuren) væk fra batteriet. Det
at forbinde enden af det andet startkabel til
den negative pol (–) på det afladede batteri
er farligt. En gnist kan få gas omkring
batteriet til at eksplodere og forårsage
personskade.
VIGTIGT
34)Forbind ikke kablet til den negative pol
(–) på det afladede batteri. De deraf
følgende gnister kan føre til en eksplosion af
batteriet og medføre alvorlig skade. Brug
kun specifikke stelpunkter; brug ikke andre
synlige metalliske dele.
BUGSERING AF
BILEN
FASTGØRELSE AF
TRÆKKROGENE
35) 36) 37)
Gør følgende:
fjern trækbolt og krydsnøgle fra
bagagerummet;
vikl en fladhovedet skruetrækker eller
et lignende værktøj med en blød klud
for at undgå beskadigelse af den
lakerede kofanger, og åbn dækslet på
kofangeren foran ved 1 fig. 147 eller
bagpå ved 2 fig. 148.
14708060203-121-001AB
160
I NØDSTILFÆLDE

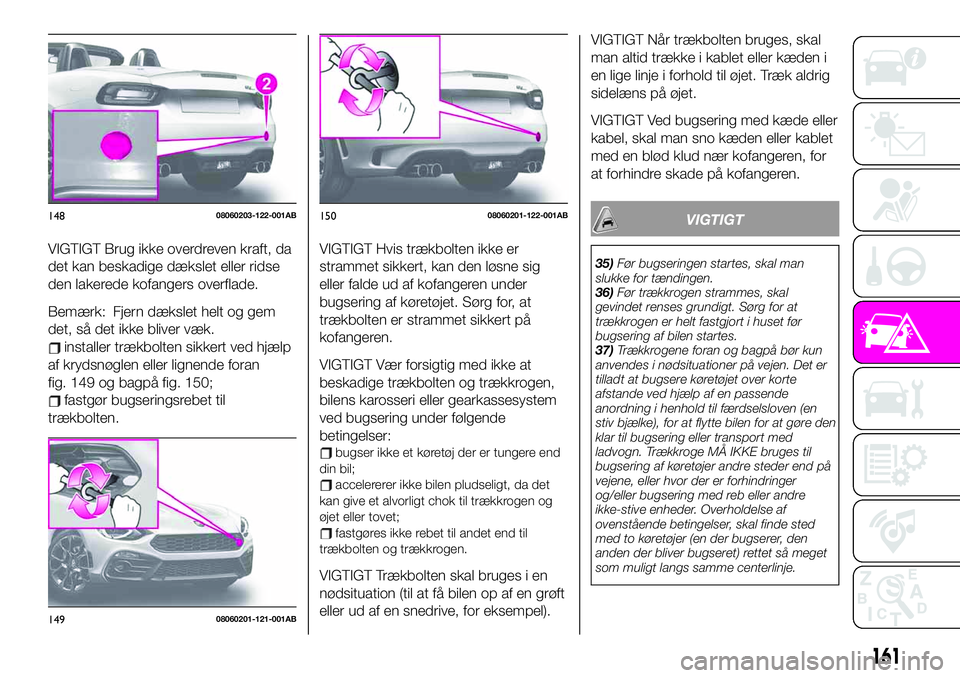

VIGTIGT Brug ikke overdreven kraft, da
det kan beskadige dækslet eller ridse
den lakerede kofangers overflade.
Bemærk: Fjern dækslet helt og gem
det, så det ikke bliver væk.
installer trækbolten sikkert ved hjælp
af krydsnøglen eller lignende foran
fig. 149 og bagpå fig. 150;
fastgør bugseringsrebet til
trækbolten.
VIGTIGT Hvis trækbolten ikke er
strammet sikkert, kan den løsne sig
eller falde ud af kofangeren under
bugsering af køretøjet. Sørg for, at
trækbolten er strammet sikkert på
kofangeren.
VIGTIGT Vær forsigtig med ikke at
beskadige trækbolten og trækkrogen,
bilens karosseri eller gearkassesystem
ved bugsering under følgende
betingelser:
bugser ikke et køretøj der er tungere end
din bil;
accelererer ikke bilen pludseligt, da det
kan give et alvorligt chok til trækkrogen og
øjet eller tovet;
fastgøres ikke rebet til andet end til
trækbolten og trækkrogen.
VIGTIGT Trækbolten skal bruges i en
nødsituation (til at få bilen op af en grøft
eller ud af en snedrive, for eksempel).VIGTIGT Når trækbolten bruges, skal
man altid trække i kablet eller kæden i
en lige linje i forhold til øjet. Træk aldrig
sidelæns på øjet.
VIGTIGT Ved bugsering med kæde eller
kabel, skal man sno kæden eller kablet
med en blød klud nær kofangeren, for
at forhindre skade på kofangeren.
VIGTIGT
35)Før bugseringen startes, skal man
slukke for tændingen.
36)Før trækkrogen strammes, skal
gevindet renses grundigt. Sørg for at
trækkrogen er helt fastgjort i huset før
bugsering af bilen startes.
37)Trækkrogene foran og bagpå bør kun
anvendes i nødsituationer på vejen. Det er
tilladt at bugsere køretøjet over korte
afstande ved hjælp af en passende
anordning i henhold til færdselsloven (en
stiv bjælke), for at flytte bilen for at gøre den
klar til bugsering eller transport med
ladvogn. Trækkroge MÅ IKKE bruges til
bugsering af køretøjer andre steder end på
vejene, eller hvor der er forhindringer
og/eller bugsering med reb eller andre
ikke-stive enheder. Overholdelse af
ovenstående betingelser, skal finde sted
med to køretøjer (en der bugserer, den
anden der bliver bugseret) rettet så meget
som muligt langs samme centerlinje.
14808060203-122-001AB
14908060201-121-001AB
15008060201-122-001AB
161

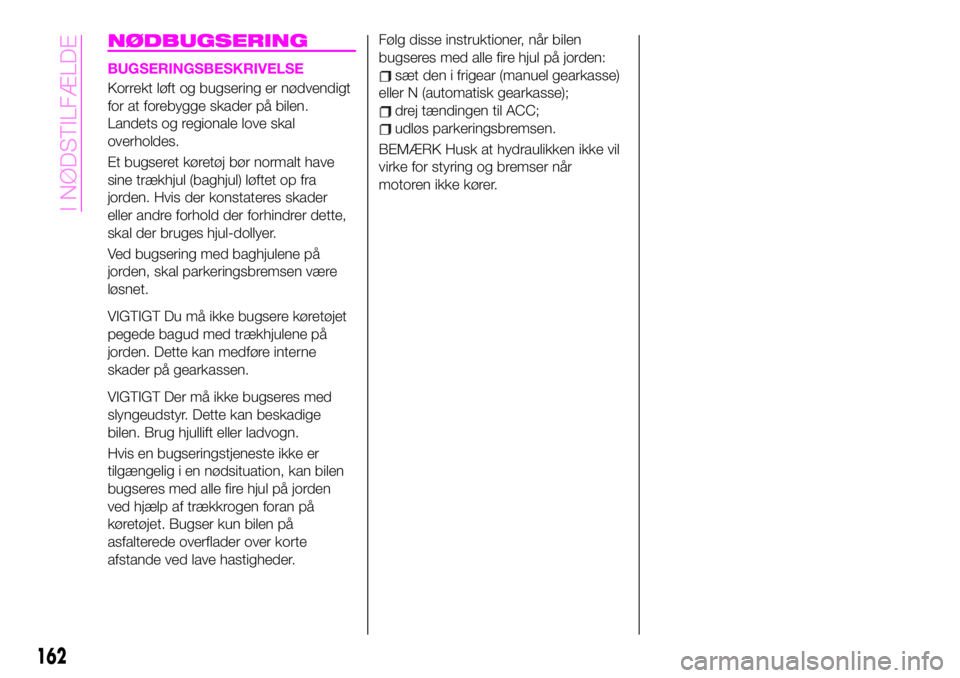

NØDBUGSERING
BUGSERINGSBESKRIVELSE
Korrekt løft og bugsering er nødvendigt
for at forebygge skader på bilen.
Landets og regionale love skal
overholdes.
Et bugseret køretøj bør normalt have
sine trækhjul (baghjul) løftet op fra
jorden. Hvis der konstateres skader
eller andre forhold der forhindrer dette,
skal der bruges hjul-dollyer.
Ved bugsering med baghjulene på
jorden, skal parkeringsbremsen være
løsnet.
VIGTIGT Du må ikke bugsere køretøjet
pegede bagud med trækhjulene på
jorden. Dette kan medføre interne
skader på gearkassen.
VIGTIGT Der må ikke bugseres med
slyngeudstyr. Dette kan beskadige
bilen. Brug hjullift eller ladvogn.
Hvis en bugseringstjeneste ikke er
tilgængelig i en nødsituation, kan bilen
bugseres med alle fire hjul på jorden
ved hjælp af trækkrogen foran på
køretøjet. Bugser kun bilen på
asfalterede overflader over korte
afstande ved lave hastigheder.Følg disse instruktioner, når bilen
bugseres med alle fire hjul på jorden:
sæt den i frigear (manuel gearkasse)
eller N (automatisk gearkasse);
drej tændingen til ACC;
udløs parkeringsbremsen.
BEMÆRK Husk at hydraulikken ikke vil
virke for styring og bremser når
motoren ikke kører.
162
I NØDSTILFÆLDE

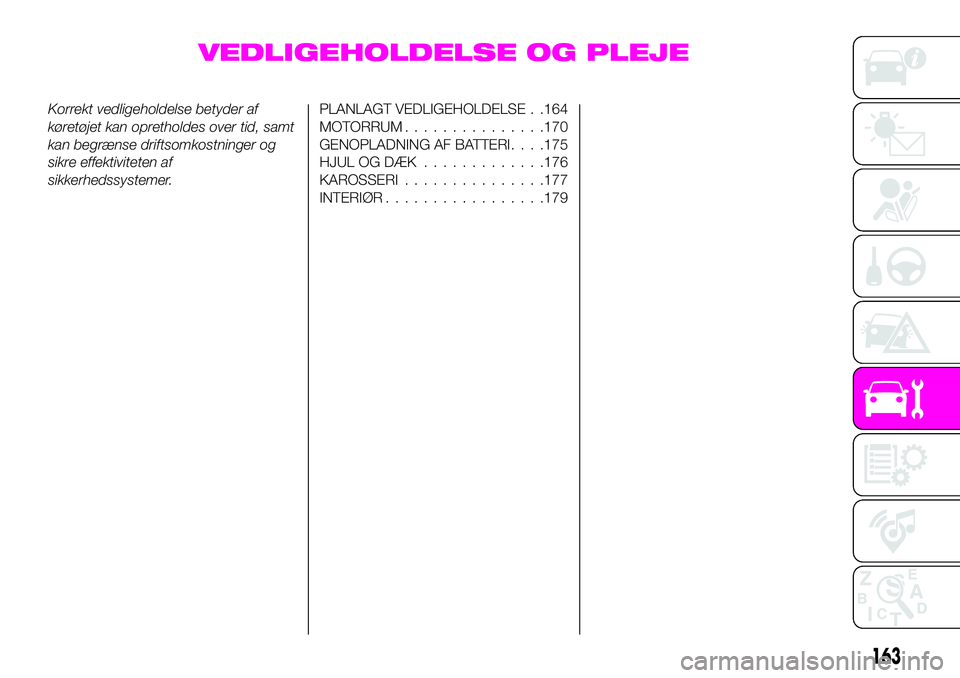

VEDLIGEHOLDELSE OG PLEJE
Korrekt vedligeholdelse betyder af
køretøjet kan opretholdes over tid, samt
kan begrænse driftsomkostninger og
sikre effektiviteten af
sikkerhedssystemer.PLANLAGT VEDLIGEHOLDELSE . .164
MOTORRUM...............170
GENOPLADNING AF BATTERI. . . .175
HJUL OG DÆK.............176
KAROSSERI...............177
INTERIØR.................179
163

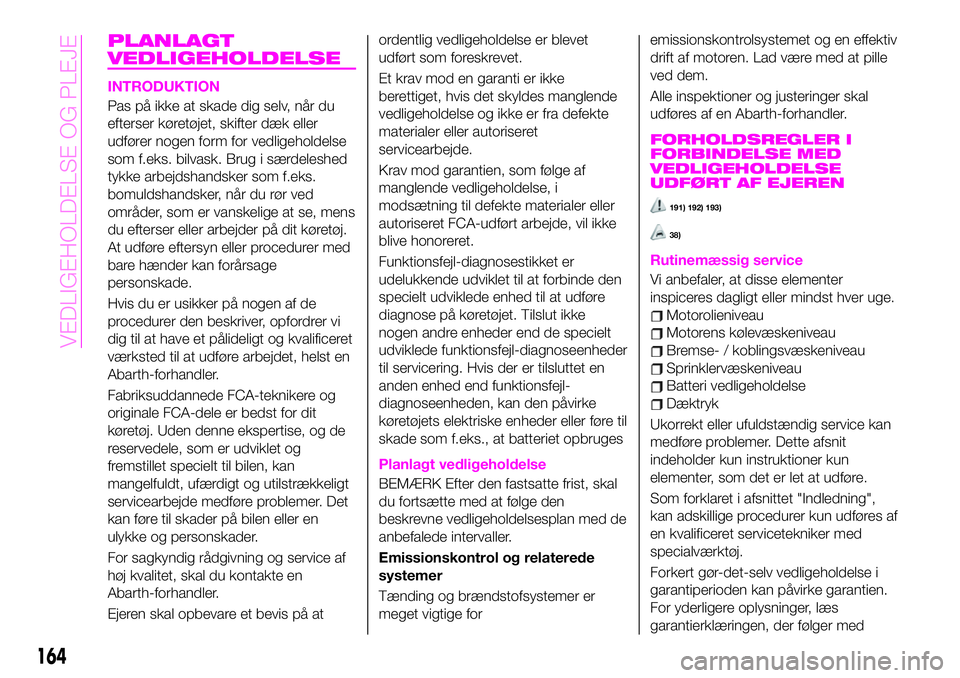

PLANLAGT
VEDLIGEHOLDELSE
INTRODUKTION
Pas på ikke at skade dig selv, når du
efterser køretøjet, skifter dæk eller
udfører nogen form for vedligeholdelse
som f.eks. bilvask. Brug i særdeleshed
tykke arbejdshandsker som f.eks.
bomuldshandsker, når du rør ved
områder, som er vanskelige at se, mens
du efterser eller arbejder på dit køretøj.
At udføre eftersyn eller procedurer med
bare hænder kan forårsage
personskade.
Hvis du er usikker på nogen af de
procedurer den beskriver, opfordrer vi
dig til at have et pålideligt og kvalificeret
værksted til at udføre arbejdet, helst en
Abarth-forhandler.
Fabriksuddannede FCA-teknikere og
originale FCA-dele er bedst for dit
køretøj. Uden denne ekspertise, og de
reservedele, som er udviklet og
fremstillet specielt til bilen, kan
mangelfuldt, ufærdigt og utilstrækkeligt
servicearbejde medføre problemer. Det
kan føre til skader på bilen eller en
ulykke og personskader.
For sagkyndig rådgivning og service af
høj kvalitet, skal du kontakte en
Abarth-forhandler.
Ejeren skal opbevare et bevis på atordentlig vedligeholdelse er blevet
udført som foreskrevet.
Et krav mod en garanti er ikke
berettiget, hvis det skyldes manglende
vedligeholdelse og ikke er fra defekte
materialer eller autoriseret
servicearbejde.
Krav mod garantien, som følge af
manglende vedligeholdelse, i
modsætning til defekte materialer eller
autoriseret FCA-udført arbejde, vil ikke
blive honoreret.
Funktionsfejl-diagnosestikket er
udelukkende udviklet til at forbinde den
specielt udviklede enhed til at udføre
diagnose på køretøjet. Tilslut ikke
nogen andre enheder end de specielt
udviklede funktionsfejl-diagnoseenheder
til servicering. Hvis der er tilsluttet en
anden enhed end funktionsfejl-
diagnoseenheden, kan den påvirke
køretøjets elektriske enheder eller føre til
skade som f.eks., at batteriet opbruges
Planlagt vedligeholdelse
BEMÆRK Efter den fastsatte frist, skal
du fortsætte med at følge den
beskrevne vedligeholdelsesplan med de
anbefalede intervaller.
Emissionskontrol og relaterede
systemer
Tænding og brændstofsystemer er
meget vigtige foremissionskontrolsystemet og en effektiv
drift af motoren. Lad være med at pille
ved dem.
Alle inspektioner og justeringer skal
udføres af en Abarth-forhandler.
FORHOLDSREGLER I
FORBINDELSE MED
VEDLIGEHOLDELSE
UDFØRT AF EJEREN
191) 192) 193)
38)
Rutinemæssig service
Vi anbefaler, at disse elementer
inspiceres dagligt eller mindst hver uge.
Motorolieniveau
Motorens kølevæskeniveau
Bremse- / koblingsvæskeniveau
Sprinklervæskeniveau
Batteri vedligeholdelse
Dæktryk
Ukorrekt eller ufuldstændig service kan
medføre problemer. Dette afsnit
indeholder kun instruktioner kun
elementer, som det er let at udføre.
Som forklaret i afsnittet "Indledning",
kan adskillige procedurer kun udføres af
en kvalificeret servicetekniker med
specialværktøj.
Forkert gør-det-selv vedligeholdelse i
garantiperioden kan påvirke garantien.
For yderligere oplysninger, læs
garantierklæringen, der følger med
164
VEDLIGEHOLDELSE OG PLEJE

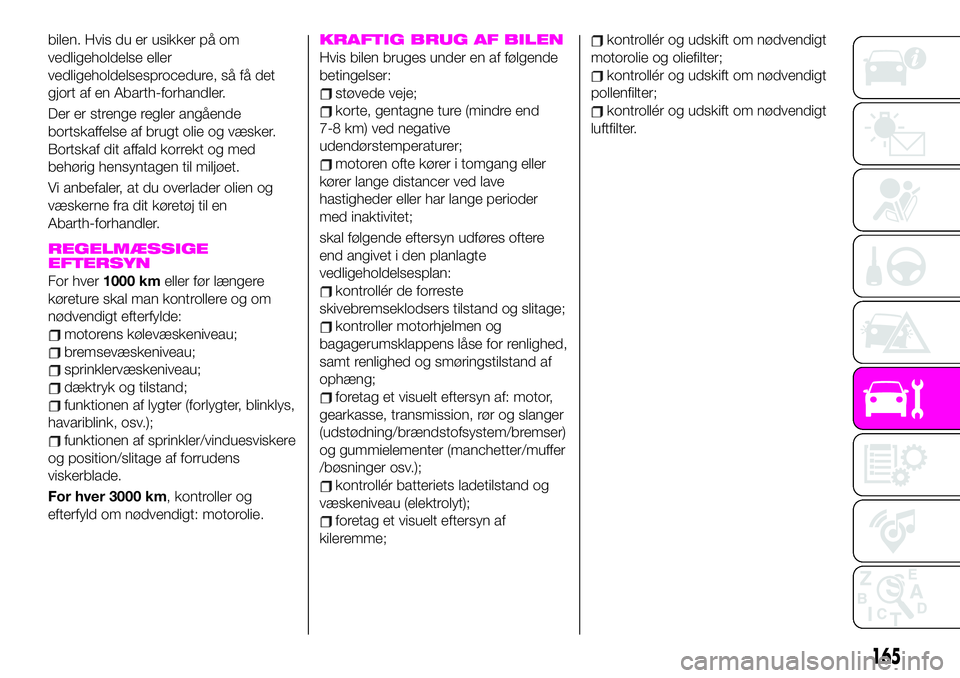

bilen. Hvis du er usikker på om
vedligeholdelse eller
vedligeholdelsesprocedure, så få det
gjort af en Abarth-forhandler.
Der er strenge regler angående
bortskaffelse af brugt olie og væsker.
Bortskaf dit affald korrekt og med
behørig hensyntagen til miljøet.
Vi anbefaler, at du overlader olien og
væskerne fra dit køretøj til en
Abarth-forhandler.
REGELMÆSSIGE
EFTERSYN
For hver1000 kmeller før længere
køreture skal man kontrollere og om
nødvendigt efterfylde:
motorens kølevæskeniveau;
bremsevæskeniveau;
sprinklervæskeniveau;
dæktryk og tilstand;
funktionen af lygter (forlygter, blinklys,
havariblink, osv.);
funktionen af sprinkler/vinduesviskere
og position/slitage af forrudens
viskerblade.
For hver 3000 km, kontroller og
efterfyld om nødvendigt: motorolie.
KRAFTIG BRUG AF BILEN
Hvis bilen bruges under en af følgende
betingelser:
støvede veje;
korte, gentagne ture (mindre end
7-8 km) ved negative
udendørstemperaturer;
motoren ofte kører i tomgang eller
kører lange distancer ved lave
hastigheder eller har lange perioder
med inaktivitet;
skal følgende eftersyn udføres oftere
end angivet i den planlagte
vedligeholdelsesplan:
kontrollér de forreste
skivebremseklodsers tilstand og slitage;
kontroller motorhjelmen og
bagagerumsklappens låse for renlighed,
samt renlighed og smøringstilstand af
ophæng;
foretag et visuelt eftersyn af: motor,
gearkasse, transmission, rør og slanger
(udstødning/brændstofsystem/bremser)
og gummielementer (manchetter/muffer
/bøsninger osv.);
kontrollér batteriets ladetilstand og
væskeniveau (elektrolyt);
foretag et visuelt eftersyn af
kileremme;
kontrollér og udskift om nødvendigt
motorolie og oliefilter;
kontrollér og udskift om nødvendigt
pollenfilter;
kontrollér og udskift om nødvendigt
luftfilter.
165

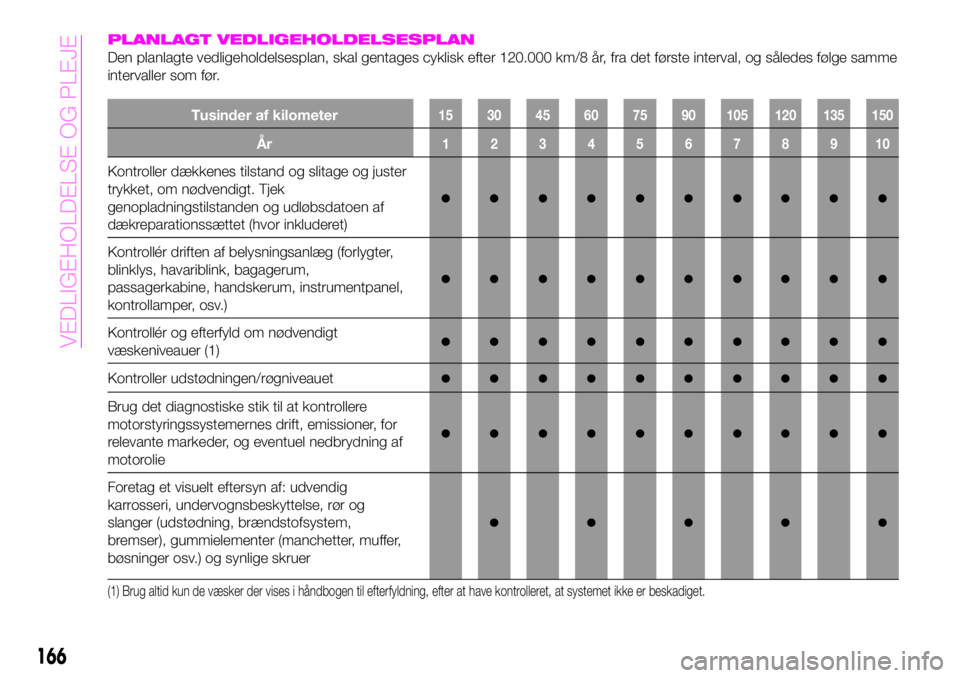

PLANLAGT VEDLIGEHOLDELSESPLAN
Den planlagte vedligeholdelsesplan, skal gentages cyklisk efter 120.000 km/8 år, fra det første interval, og således følge samme
intervaller som før.
Tusinder af kilometer15 30 45 60 75 90 105 120 135 150
År12345678910
Kontroller dækkenes tilstand og slitage og juster
trykket, om nødvendigt. Tjek
genopladningstilstanden og udløbsdatoen af
dækreparationssættet (hvor inkluderet)
●●●●●●●●●●
Kontrollér driften af belysningsanlæg (forlygter,
blinklys, havariblink, bagagerum,
passagerkabine, handskerum, instrumentpanel,
kontrollamper, osv.)
●●●●●●●●●●
Kontrollér og efterfyld om nødvendigt
væskeniveauer (1)●●●●●●●●●●
Kontroller udstødningen/røgniveauet●●●●●●●●●●
Brug det diagnostiske stik til at kontrollere
motorstyringssystemernes drift, emissioner, for
relevante markeder, og eventuel nedbrydning af
motorolie
●●●●●●●●●●
Foretag et visuelt eftersyn af: udvendig
karrosseri, undervognsbeskyttelse, rør og
slanger (udstødning, brændstofsystem,
bremser), gummielementer (manchetter, muffer,
bøsninger osv.) og synlige skruer
●●●●●
(1) Brug altid kun de væsker der vises i håndbogen til efterfyldning, efter at have kontrolleret, at systemet ikke er beskadiget.
166
VEDLIGEHOLDELSE OG PLEJE

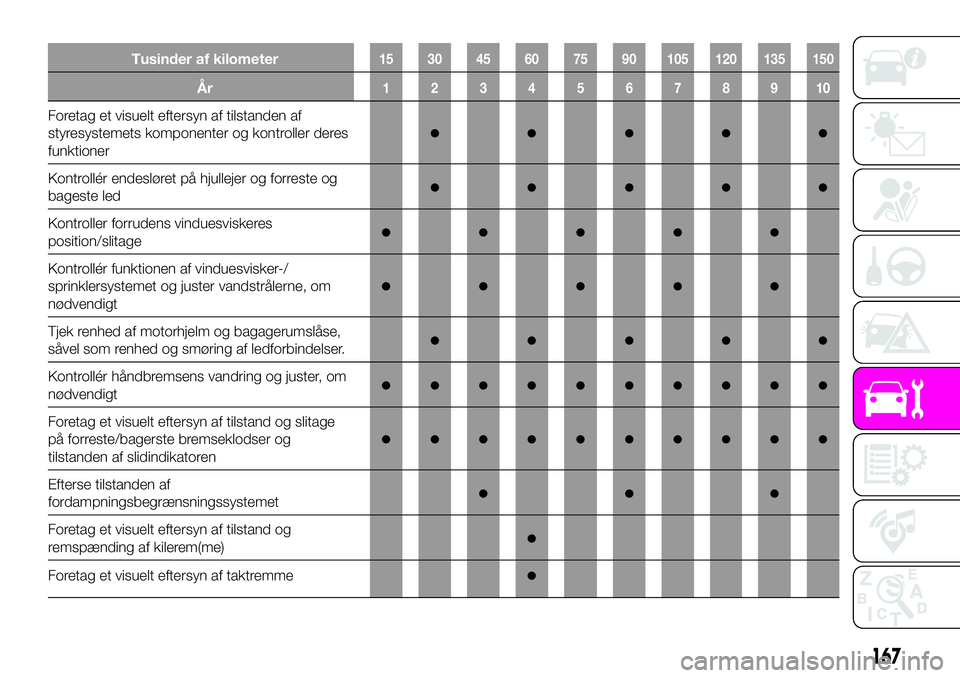

Tusinder af kilometer15 30 45 60 75 90 105 120 135 150
År12345678910
Foretag et visuelt eftersyn af tilstanden af
styresystemets komponenter og kontroller deres
funktioner
●●●●●
Kontrollér endesløret på hjullejer og forreste og
bageste led●●●●●
Kontroller forrudens vinduesviskeres
position/slitage●●●●●
Kontrollér funktionen af vinduesvisker-/
sprinklersystemet og juster vandstrålerne, om
nødvendigt
●●●●●
Tjek renhed af motorhjelm og bagagerumslåse,
såvel som renhed og smøring af ledforbindelser.●●●●●
Kontrollér håndbremsens vandring og juster, om
nødvendigt●●●●●●●●●●
Foretag et visuelt eftersyn af tilstand og slitage
på forreste/bagerste bremseklodser og
tilstanden af slidindikatoren
●●●●●●●●●●
Efterse tilstanden af
fordampningsbegrænsningssystemet●●●
Foretag et visuelt eftersyn af tilstand og
remspænding af kilerem(me)●
Foretag et visuelt eftersyn af taktremme●
167

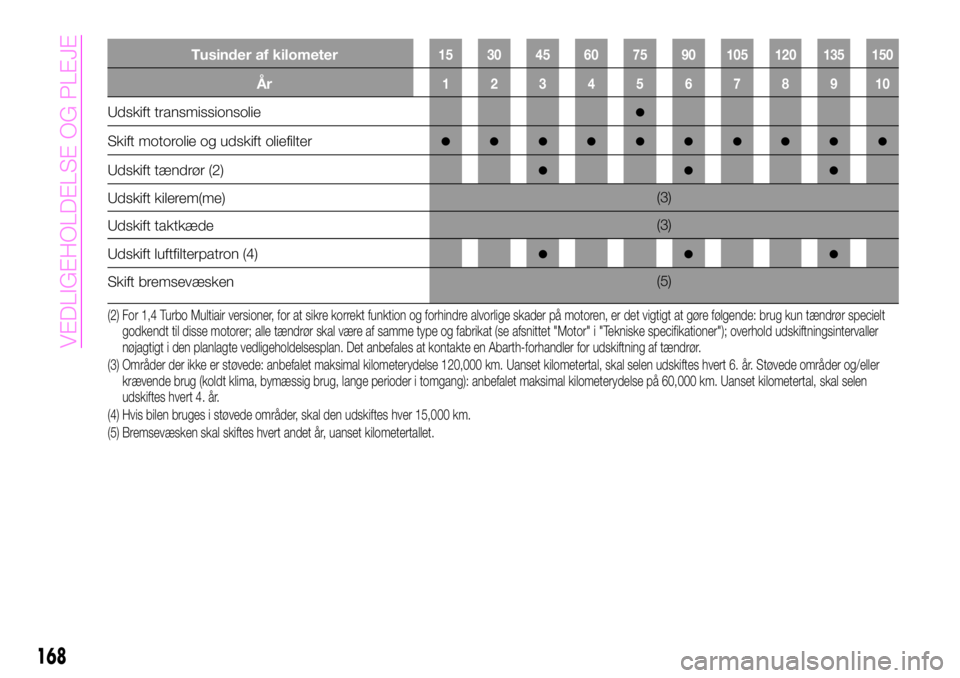

Tusinder af kilometer15 30 45 60 75 90 105 120 135 150
År12345678910
Udskift transmissionsolie●
Skift motorolie og udskift oliefilter●●●●●●●●●●
Udskift tændrør (2)●●●
Udskift kilerem(me)(3)
Udskift taktkæde(3)
Udskift luftfilterpatron (4)
●●●
Skift bremsevæsken(5)
(2) For 1,4 Turbo Multiair versioner, for at sikre korrekt funktion og forhindre alvorlige skader på motoren, er det vigtigt at gøre følgende: brug kuntændrør specielt
godkendt til disse motorer; alle tændrør skal være af samme type og fabrikat (se afsnittet "Motor" i "Tekniske specifikationer"); overhold udskiftningsintervaller
nøjagtigt i den planlagte vedligeholdelsesplan. Det anbefales at kontakte en Abarth-forhandler for udskiftning af tændrør.
(3) Områder der ikke er støvede: anbefalet maksimal kilometerydelse 120,000 km. Uanset kilometertal, skal selen udskiftes hvert 6. år. Støvede områder og/eller
krævende brug (koldt klima, bymæssig brug, lange perioder i tomgang): anbefalet maksimal kilometerydelse på 60,000 km. Uanset kilometertal, skal selen
udskiftes hvert 4. år.
(4) Hvis bilen bruges i støvede områder, skal den udskiftes hver 15,000 km.
(5) Bremsevæsken skal skiftes hvert andet år, uanset kilometertallet.
168
VEDLIGEHOLDELSE OG PLEJE
