Abarth 124 Spider 2019 Brugs- og vedligeholdelsesvejledning (in Danish)

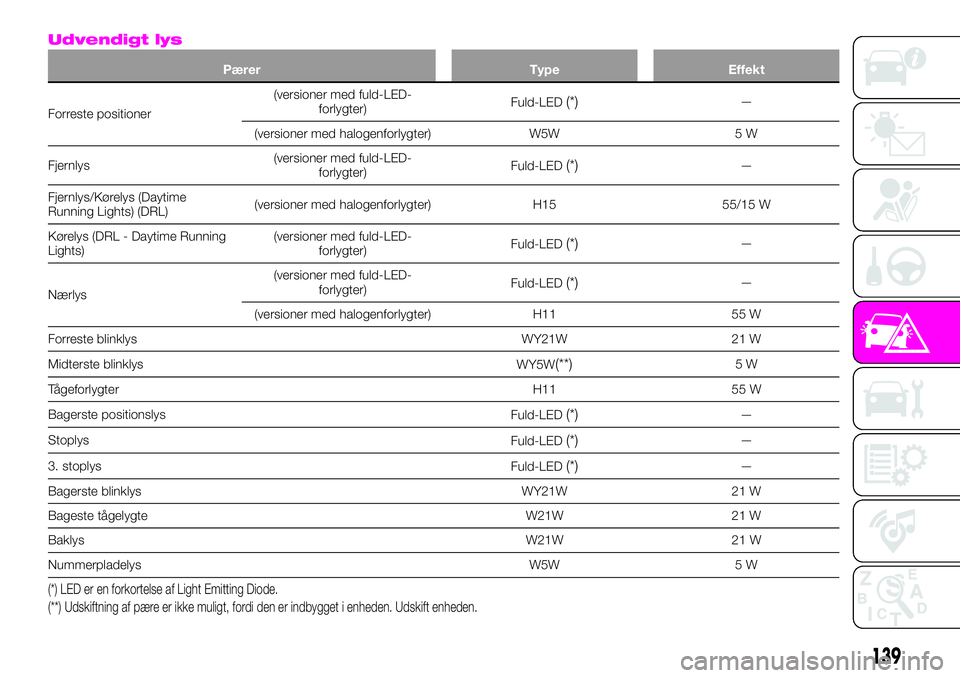

Udvendigt lys
Pærer Type Effekt
Forreste positioner(versioner med fuld-LED-
forlygter)Fuld-LED(*)—
(versioner med halogenforlygter) W5W 5 W
Fjernlys(versioner med fuld-LED-
forlygter)Fuld-LED
(*)—
Fjernlys/Kørelys (Daytime
Running Lights) (DRL)(versioner med halogenforlygter) H15 55/15 W
Kørelys (DRL - Daytime Running
Lights)(versioner med fuld-LED-
forlygter)Fuld-LED
(*)—
Nærlys(versioner med fuld-LED-
forlygter)Fuld-LED
(*)—
(versioner med halogenforlygter) H11 55 W
Forreste blinklys WY21W 21 W
Midterste blinklys
WY5W
(**)5W
TÃ¥geforlygterH11 55 W
Bagerste positionslys
Fuld-LED
(*)—
Stoplys
Fuld-LED
(*)—
3. stoplys
Fuld-LED
(*)—
Bagerste blinklys WY21W 21 W
Bageste tågelygte W21W 21 W
BaklysW21W 21 W
Nummerpladelys W5W 5 W
(*) LED er en forkortelse af Light Emitting Diode.
(**) Udskiftning af pære er ikke muligt, fordi den er indbygget i enheden. Udskift enheden.
139

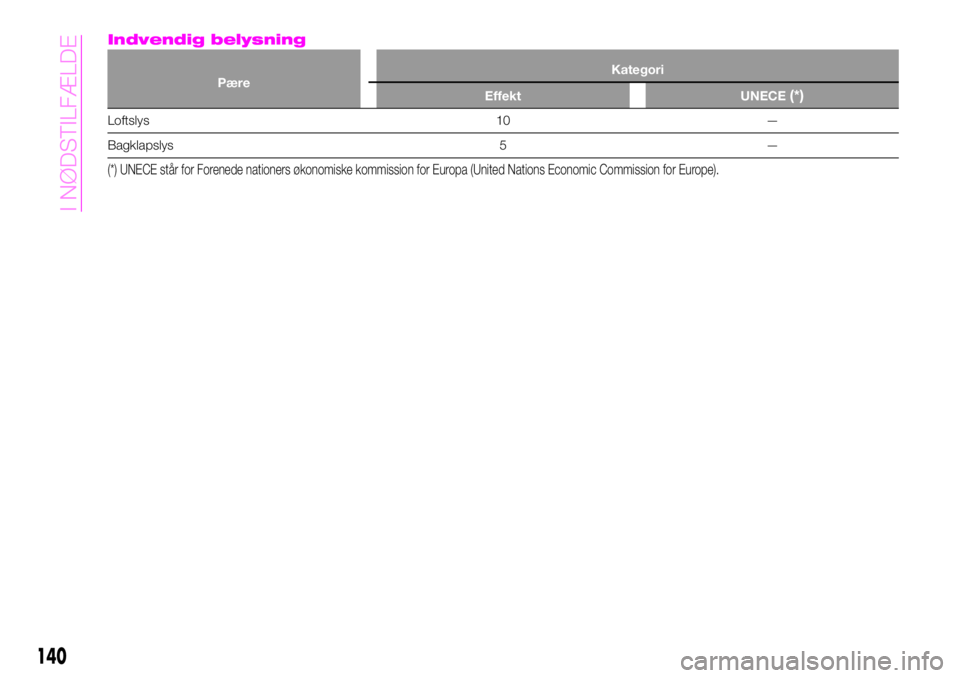

Indvendig belysning
PæreKategori
Effekt UNECE(*)
Loftslys 10 —
Bagklapslys 5 —
(*) UNECE står for Forenede nationers økonomiske kommission for Europa (United Nations Economic Commission for Europe).
140
I NØDSTILFÆLDE

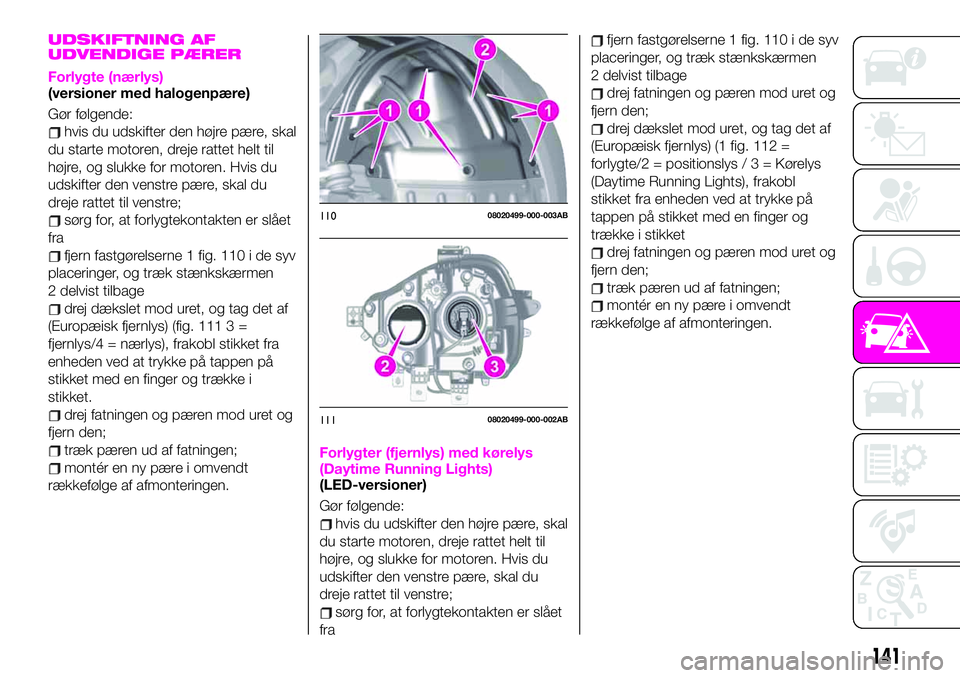

UDSKIFTNING AF
UDVENDIGE PÆRER
Forlygte (nærlys)(versioner med halogenpære)
Gør følgende:
hvis du udskifter den højre pære, skal
du starte motoren, dreje rattet helt til
højre, og slukke for motoren. Hvis du
udskifter den venstre pære, skal du
dreje rattet til venstre;
sørg for, at forlygtekontakten er slået
fra
fjern fastgørelserne 1 fig. 110 i de syv
placeringer, og træk stænkskærmen
2 delvist tilbage
drej dækslet mod uret, og tag det af
(Europæisk fjernlys) (fig. 111 3 =
fjernlys/4 = nærlys), frakobl stikket fra
enheden ved at trykke på tappen på
stikket med en finger og trække i
stikket.
drej fatningen og pæren mod uret og
fjern den;
træk pæren ud af fatningen;
montér en ny pære i omvendt
rækkefølge af afmonteringen.Forlygter (fjernlys) med kørelys
(Daytime Running Lights)
(LED-versioner)
Gør følgende:
hvis du udskifter den højre pære, skal
du starte motoren, dreje rattet helt til
højre, og slukke for motoren. Hvis du
udskifter den venstre pære, skal du
dreje rattet til venstre;
sørg for, at forlygtekontakten er slået
fra
fjern fastgørelserne 1 fig. 110 i de syv
placeringer, og træk stænkskærmen
2 delvist tilbage
drej fatningen og pæren mod uret og
fjern den;
drej dækslet mod uret, og tag det af
(Europæisk fjernlys) (1 fig. 112 =
forlygte/2 = positionslys / 3 = Kørelys
(Daytime Running Lights), frakobl
stikket fra enheden ved at trykke på
tappen på stikket med en finger og
trække i stikket
drej fatningen og pæren mod uret og
fjern den;
træk pæren ud af fatningen;
montér en ny pære i omvendt
rækkefølge af afmonteringen.
11008020499-000-003AB
11108020499-000-002AB
141

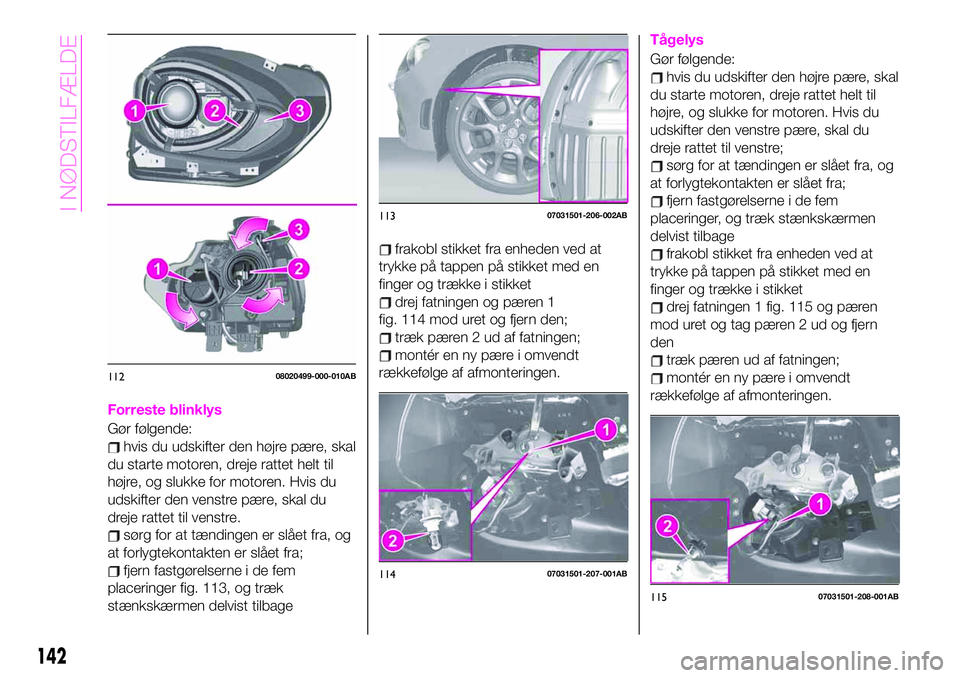

Forreste blinklys
Gør følgende:
hvis du udskifter den højre pære, skal
du starte motoren, dreje rattet helt til
højre, og slukke for motoren. Hvis du
udskifter den venstre pære, skal du
dreje rattet til venstre.
sørg for at tændingen er slået fra, og
at forlygtekontakten er slået fra;
fjern fastgørelserne i de fem
placeringer fig. 113, og træk
stænkskærmen delvist tilbage
frakobl stikket fra enheden ved at
trykke på tappen på stikket med en
finger og trække i stikket
drej fatningen og pæren 1
fig. 114 mod uret og fjern den;
træk pæren 2 ud af fatningen;
montér en ny pære i omvendt
rækkefølge af afmonteringen.
TÃ¥gelys
Gør følgende:
hvis du udskifter den højre pære, skal
du starte motoren, dreje rattet helt til
højre, og slukke for motoren. Hvis du
udskifter den venstre pære, skal du
dreje rattet til venstre;
sørg for at tændingen er slået fra, og
at forlygtekontakten er slået fra;
fjern fastgørelserne i de fem
placeringer, og træk stænkskærmen
delvist tilbage
frakobl stikket fra enheden ved at
trykke på tappen på stikket med en
finger og trække i stikket
drej fatningen 1 fig. 115 og pæren
mod uret og tag pæren 2 ud og fjern
den
træk pæren ud af fatningen;
montér en ny pære i omvendt
rækkefølge af afmonteringen.11208020499-000-010AB
11307031501-206-002AB
11407031501-207-001AB
11507031501-208-001AB
142
I NØDSTILFÆLDE

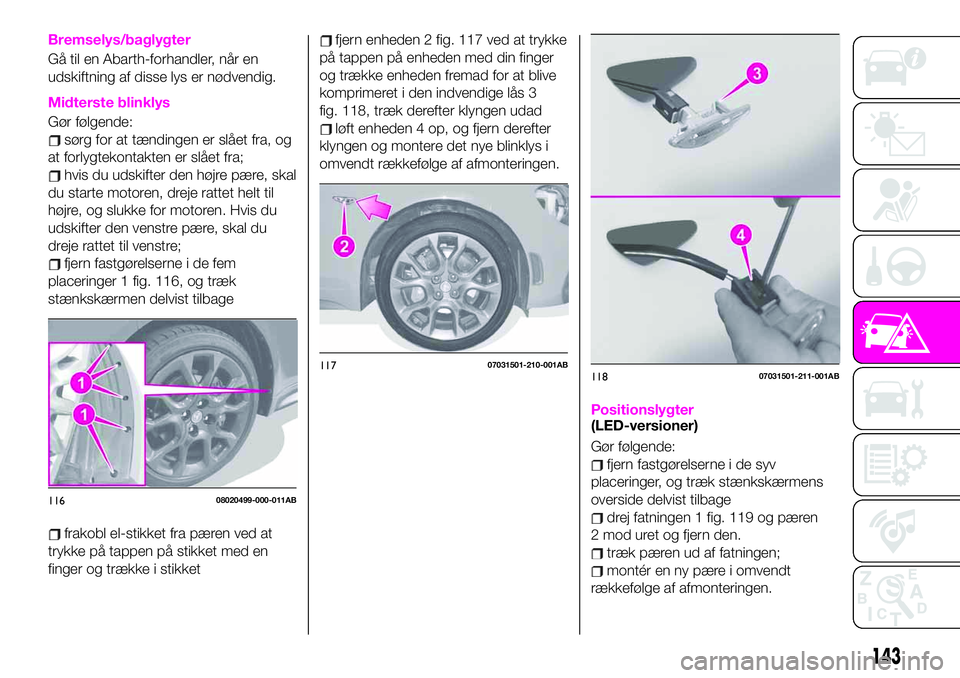

Bremselys/baglygter
Gå til en Abarth-forhandler, når en
udskiftning af disse lys er nødvendig.
Midterste blinklys
Gør følgende:
sørg for at tændingen er slået fra, og
at forlygtekontakten er slået fra;
hvis du udskifter den højre pære, skal
du starte motoren, dreje rattet helt til
højre, og slukke for motoren. Hvis du
udskifter den venstre pære, skal du
dreje rattet til venstre;
fjern fastgørelserne i de fem
placeringer 1 fig. 116, og træk
stænkskærmen delvist tilbage
frakobl el-stikket fra pæren ved at
trykke på tappen på stikket med en
finger og trække i stikket
fjern enheden 2 fig. 117 ved at trykke
på tappen på enheden med din finger
og trække enheden fremad for at blive
komprimeret i den indvendige lås 3
fig. 118, træk derefter klyngen udad
løft enheden 4 op, og fjern derefter
klyngen og montere det nye blinklys i
omvendt rækkefølge af afmonteringen.
Positionslygter(LED-versioner)
Gør følgende:
fjern fastgørelserne i de syv
placeringer, og træk stænkskærmens
overside delvist tilbage
drej fatningen 1 fig. 119 og pæren
2 mod uret og fjern den.
træk pæren ud af fatningen;
montér en ny pære i omvendt
rækkefølge af afmonteringen.
11608020499-000-011AB
11707031501-210-001AB11807031501-211-001AB
143

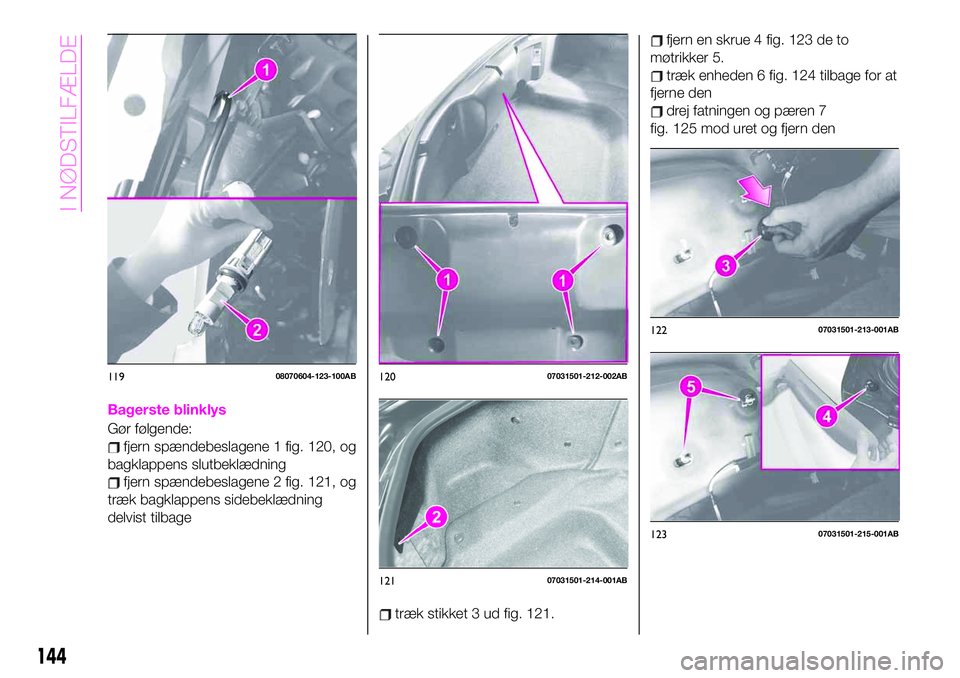

Bagerste blinklys
Gør følgende:
fjern spændebeslagene 1 fig. 120, og
bagklappens slutbeklædning
fjern spændebeslagene 2 fig. 121, og
træk bagklappens sidebeklædning
delvist tilbage
træk stikket 3 ud fig. 121.
fjern en skrue 4 fig. 123 de to
møtrikker 5.
træk enheden 6 fig. 124 tilbage for at
fjerne den
drej fatningen og pæren 7
fig. 125 mod uret og fjern den
11908070604-123-100AB12007031501-212-002AB
12107031501-214-001AB
12207031501-213-001AB
12307031501-215-001AB
144
I NØDSTILFÆLDE

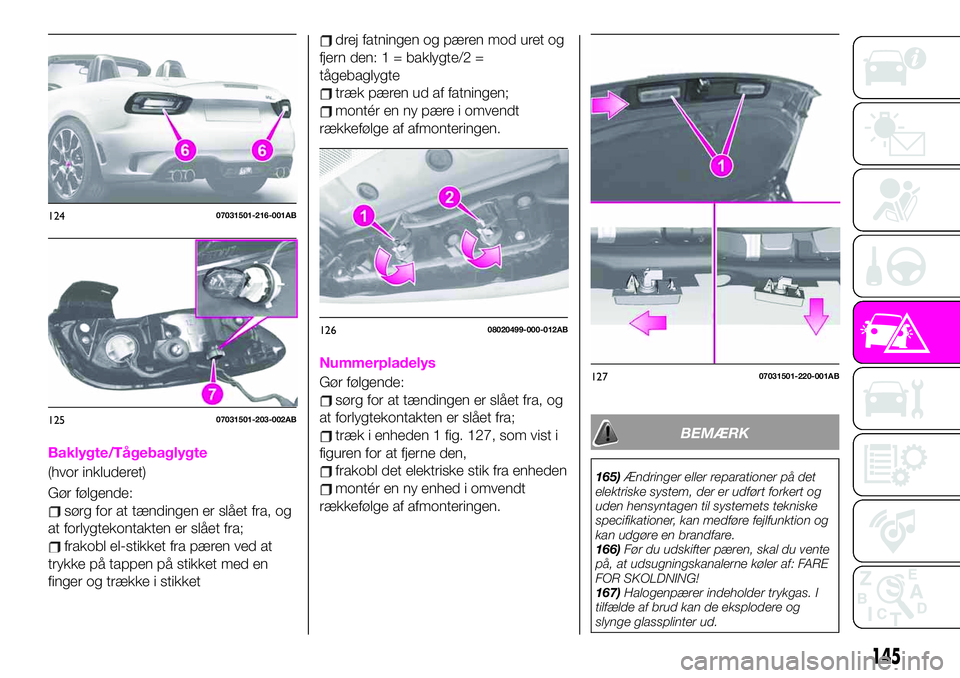

Baklygte/TÃ¥gebaglygte
(hvor inkluderet)
Gør følgende:
sørg for at tændingen er slået fra, og
at forlygtekontakten er slået fra;
frakobl el-stikket fra pæren ved at
trykke på tappen på stikket med en
finger og trække i stikket
drej fatningen og pæren mod uret og
fjern den: 1 = baklygte/2 =
tågebaglygte
træk pæren ud af fatningen;
montér en ny pære i omvendt
rækkefølge af afmonteringen.
Nummerpladelys
Gør følgende:
sørg for at tændingen er slået fra, og
at forlygtekontakten er slået fra;
træk i enheden 1 fig. 127, som vist i
figuren for at fjerne den,
frakobl det elektriske stik fra enheden
montér en ny enhed i omvendt
rækkefølge af afmonteringen.
BEMÆRK
165)Ændringer eller reparationer på det
elektriske system, der er udført forkert og
uden hensyntagen til systemets tekniske
specifikationer, kan medføre fejlfunktion og
kan udgøre en brandfare.
166)Før du udskifter pæren, skal du vente
på, at udsugningskanalerne køler af: FARE
FOR SKOLDNING!
167)Halogenpærer indeholder trykgas. I
tilfælde af brud kan de eksplodere og
slynge glassplinter ud.
12407031501-216-001AB
12507031501-203-002AB
12608020499-000-012AB
12707031501-220-001AB
145

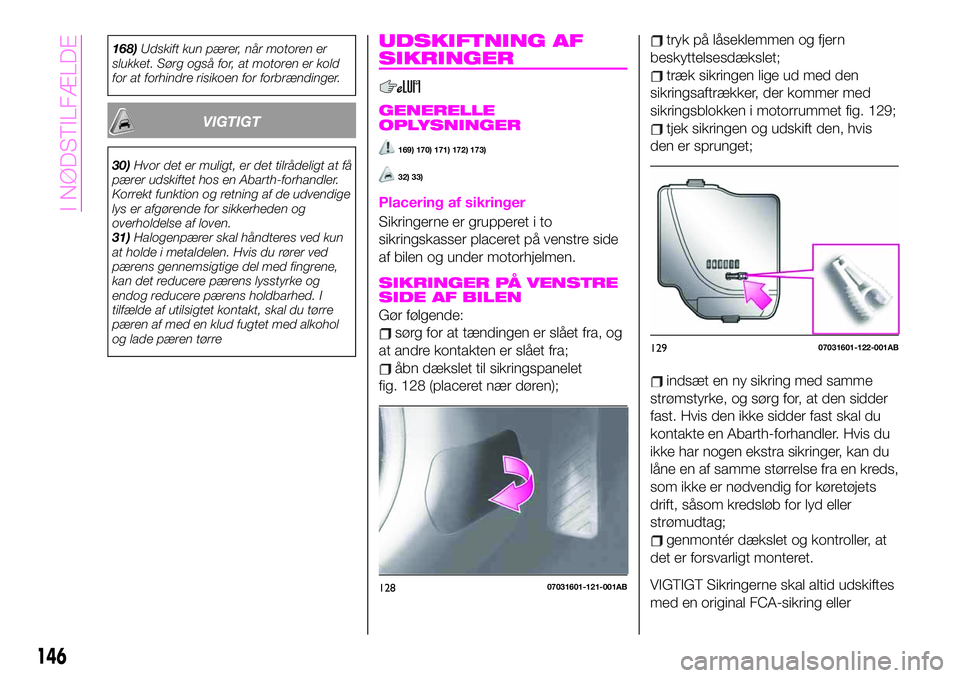

168)Udskift kun pærer, når motoren er
slukket. Sørg også for, at motoren er kold
for at forhindre risikoen for forbrændinger.
VIGTIGT
30)Hvor det er muligt, er det tilrådeligt at få
pærer udskiftet hos en Abarth-forhandler.
Korrekt funktion og retning af de udvendige
lys er afgørende for sikkerheden og
overholdelse af loven.
31)Halogenpærer skal håndteres ved kun
at holde i metaldelen. Hvis du rører ved
pærens gennemsigtige del med fingrene,
kan det reducere pærens lysstyrke og
endog reducere pærens holdbarhed. I
tilfælde af utilsigtet kontakt, skal du tørre
pæren af med en klud fugtet med alkohol
og lade pæren tørre
UDSKIFTNING AF
SIKRINGER
GENERELLE
OPLYSNINGER
169) 170) 171) 172) 173)
32) 33)
Placering af sikringer
Sikringerne er grupperet i to
sikringskasser placeret på venstre side
af bilen og under motorhjelmen.
SIKRINGER PÃ… VENSTRE
SIDE AF BILEN
Gør følgende:
sørg for at tændingen er slået fra, og
at andre kontakten er slået fra;
åbn dækslet til sikringspanelet
fig. 128 (placeret nær døren);
tryk på låseklemmen og fjern
beskyttelsesdækslet;
træk sikringen lige ud med den
sikringsaftrækker, der kommer med
sikringsblokken i motorrummet fig. 129;
tjek sikringen og udskift den, hvis
den er sprunget;
indsæt en ny sikring med samme
strømstyrke, og sørg for, at den sidder
fast. Hvis den ikke sidder fast skal du
kontakte en Abarth-forhandler. Hvis du
ikke har nogen ekstra sikringer, kan du
låne en af samme størrelse fra en kreds,
som ikke er nødvendig for køretøjets
drift, såsom kredsløb for lyd eller
strømudtag;
genmontér dækslet og kontroller, at
det er forsvarligt monteret.
VIGTIGT Sikringerne skal altid udskiftes
med en original FCA-sikring eller12807031601-121-001AB
12907031601-122-001AB
146
I NØDSTILFÆLDE

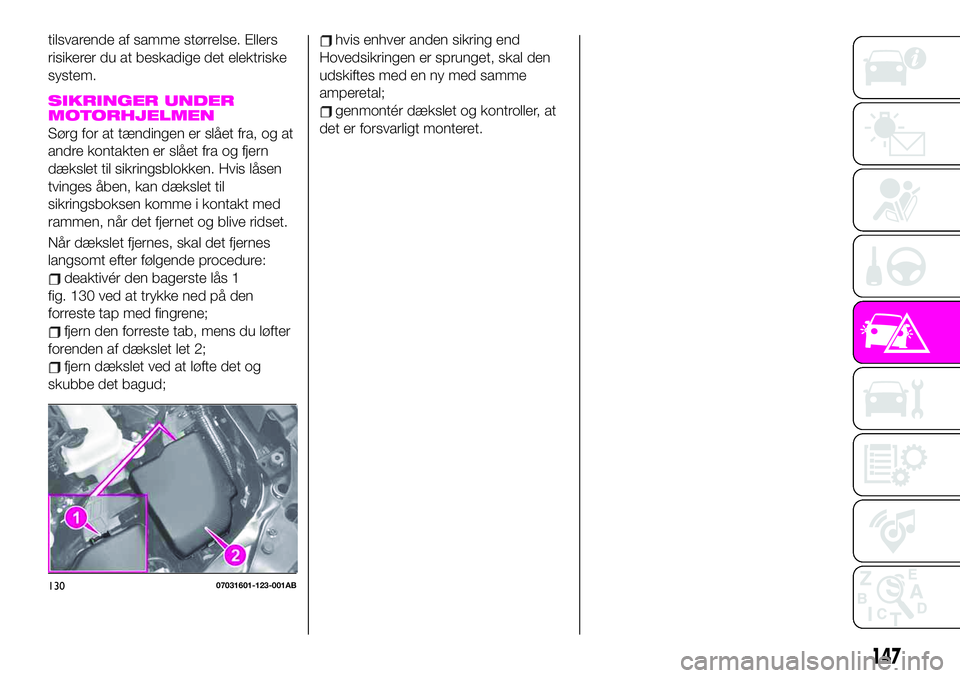

tilsvarende af samme størrelse. Ellers
risikerer du at beskadige det elektriske
system.
SIKRINGER UNDER
MOTORHJELMEN
Sørg for at tændingen er slået fra, og at
andre kontakten er slået fra og fjern
dækslet til sikringsblokken. Hvis låsen
tvinges åben, kan dækslet til
sikringsboksen komme i kontakt med
rammen, når det fjernet og blive ridset.
Når dækslet fjernes, skal det fjernes
langsomt efter følgende procedure:
deaktivér den bagerste lås 1
fig. 130 ved at trykke ned på den
forreste tap med fingrene;
fjern den forreste tab, mens du løfter
forenden af dækslet let 2;
fjern dækslet ved at løfte det og
skubbe det bagud;
hvis enhver anden sikring end
Hovedsikringen er sprunget, skal den
udskiftes med en ny med samme
amperetal;
genmontér dækslet og kontroller, at
det er forsvarligt monteret.
13007031601-123-001AB
147

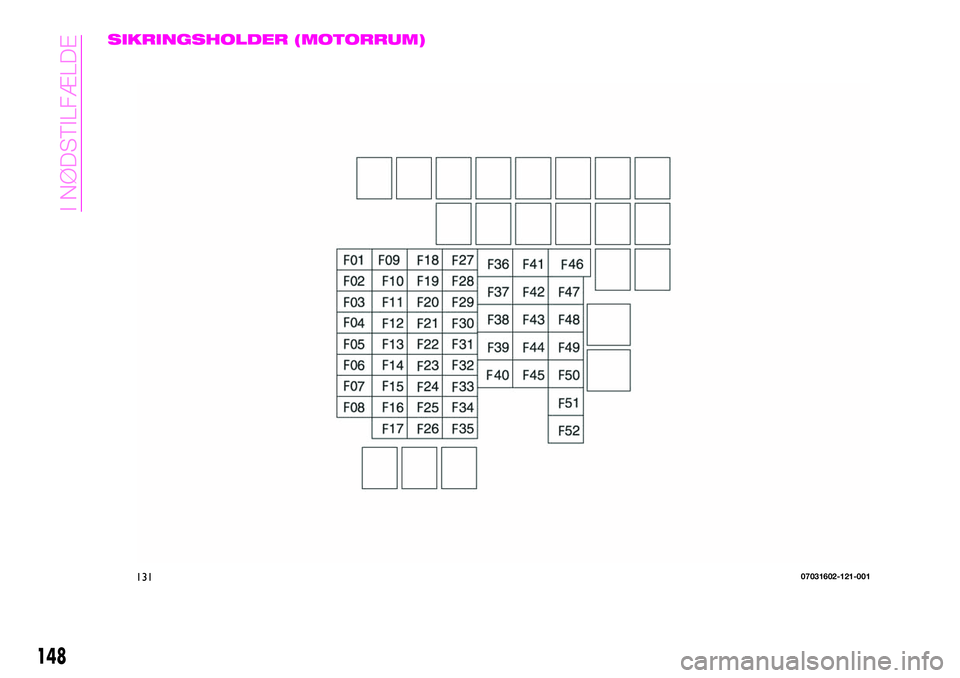

SIKRINGSHOLDER (MOTORRUM)
13107031602-121-001
148
I NØDSTILFÆLDE
