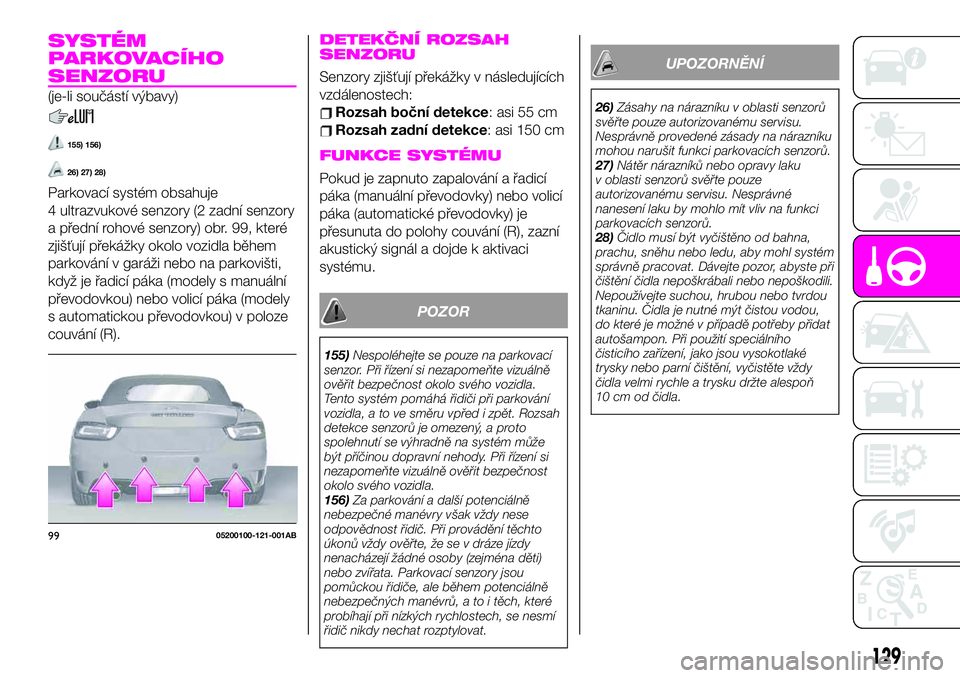

Abarth 124 Spider 2020 Návod k použití a údržbě (in Czech)

SYSTÉM
PARKOVACÍHO
SENZORU
(je-li součástí výbavy)
155) 156)
26) 27) 28)
Parkovací systém obsahuje
4 ultrazvukové senzory (2 zadní senzory
a přední rohové senzory) obr. 99, které
zjišťují překážky okolo vozidla během
parkování v garáži nebo na parkovišti,
když je řadicí páka (modely s manuální
převodovkou) nebo volicí páka (modely
s automatickou převodovkou) v poloze
couvání (R).
DETEKČNÍ ROZSAH
SENZORU
Senzory zjišťují překážky v následujících
vzdálenostech:
Rozsah boční detekce: asi 55 cm
Rozsah zadní detekce: asi 150 cm
FUNKCE SYSTÉMU
Pokud je zapnuto zapalování a řadicí
páka (manuální převodovky) nebo volicí
páka (automatické převodovky) je
přesunuta do polohy couvání (R), zazní
akustický signál a dojde k aktivaci
systému.
POZOR
155)Nespoléhejte se pouze na parkovací
senzor. Při řízení si nezapomeňte vizuálně
ověřit bezpečnost okolo svého vozidla.
Tento systém pomáhá řidiči při parkování
vozidla, a to ve směru vpřed i zpět. Rozsah
detekce senzorů je omezený, a proto
spolehnutí se výhradně na systém může
být příčinou dopravní nehody. Při řízení si
nezapomeňte vizuálně ověřit bezpečnost
okolo svého vozidla.
156)Za parkování a další potenciálně
nebezpečné manévry však vždy nese
odpovědnost řidič. Při provádění těchto
úkonů vždy ověřte, že se v dráze jízdy
nenacházejí žádné osoby (zejména děti)
nebo zvířata. Parkovací senzory jsou
pomůckou řidiče, ale během potenciálně
nebezpečných manévrů, a to i těch, které
probíhají při nízkých rychlostech, se nesmí
řidič nikdy nechat rozptylovat.
UPOZORNĚNÍ
26)Zásahy na nárazníku v oblasti senzorů
svěřte pouze autorizovanému servisu.
Nesprávně provedené zásady na nárazníku
mohou narušit funkci parkovacích senzorů.
27)Nátěr nárazníků nebo opravy laku
v oblasti senzorů svěřte pouze
autorizovanému servisu. Nesprávné
nanesení laku by mohlo mít vliv na funkci
parkovacích senzorů.
28)Čidlo musí být vyčištěno od bahna,
prachu, sněhu nebo ledu, aby mohl systém
správně pracovat. Dávejte pozor, abyste při
čištění čidla nepoškrábali nebo nepoškodili.
Nepoužívejte suchou, hrubou nebo tvrdou
tkaninu. Čidla je nutné mýt čistou vodou,
do které je možné v případě potřeby přidat
autošampon. Při použití speciálního
čisticího zařízení, jako jsou vysokotlaké
trysky nebo parní čištění, vyčistěte vždy
čidla velmi rychle a trysku držte alespoň
10 cm od čidla.
9905200100-121-001AB
129

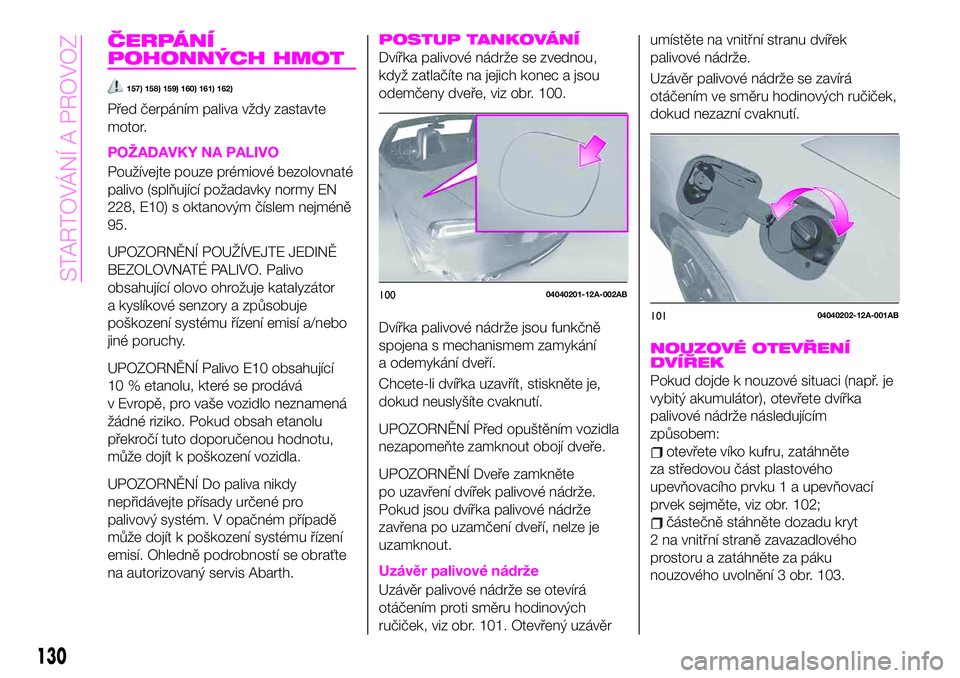

ČERPÁNÍ
POHONNÝCH HMOT
157) 158) 159) 160) 161) 162)
Před čerpáním paliva vždy zastavte
motor.
POŽADAVKY NA PALIVO
Používejte pouze prémiové bezolovnaté
palivo (splňující požadavky normy EN
228, E10) s oktanovým číslem nejméně
95.
UPOZORNĚNÍ POUŽÍVEJTE JEDINĚ
BEZOLOVNATÉ PALIVO. Palivo
obsahující olovo ohrožuje katalyzátor
a kyslíkové senzory a způsobuje
poškození systému řízení emisí a/nebo
jiné poruchy.
UPOZORNĚNÍ Palivo E10 obsahující
10 % etanolu, které se prodává
v Evropě, pro vaše vozidlo neznamená
žádné riziko. Pokud obsah etanolu
překročí tuto doporučenou hodnotu,
může dojít k poškození vozidla.
UPOZORNĚNÍ Do paliva nikdy
nepřidávejte přísady určené pro
palivový systém. V opačném případě
může dojít k poškození systému řízení
emisí. Ohledně podrobností se obraťte
na autorizovaný servis Abarth.
POSTUP TANKOVÁNÍ
Dvířka palivové nádrže se zvednou,
když zatlačíte na jejich konec a jsou
odemčeny dveře, viz obr. 100.
Dvířka palivové nádrže jsou funkčně
spojena s mechanismem zamykání
a odemykání dveří.
Chcete-li dvířka uzavřít, stiskněte je,
dokud neuslyšíte cvaknutí.
UPOZORNĚNÍ Před opuštěním vozidla
nezapomeňte zamknout obojí dveře.
UPOZORNĚNÍ Dveře zamkněte
po uzavření dvířek palivové nádrže.
Pokud jsou dvířka palivové nádrže
zavřena po uzamčení dveří, nelze je
uzamknout.
Uzávěr palivové nádrže
Uzávěr palivové nádrže se otevírá
otáčením proti směru hodinových
ručiček, viz obr. 101. Otevřený uzávěrumístěte na vnitřní stranu dvířek
palivové nádrže.
Uzávěr palivové nádrže se zavírá
otáčením ve směru hodinových ručiček,
dokud nezazní cvaknutí.
NOUZOVÉ OTEVŘENÍ
DVÍŘEK
Pokud dojde k nouzové situaci (např. je
vybitý akumulátor), otevřete dvířka
palivové nádrže následujícím
způsobem:
otevřete víko kufru, zatáhněte
za středovou část plastového
upevňovacího prvku 1 a upevňovací
prvek sejměte, viz obr. 102;
částečně stáhněte dozadu kryt
2 na vnitřní straně zavazadlového
prostoru a zatáhněte za páku
nouzového uvolnění 3 obr. 103.
10004040201-12A-002AB
10104040202-12A-001AB
130
STARTOVÁNÍ A PROVOZ

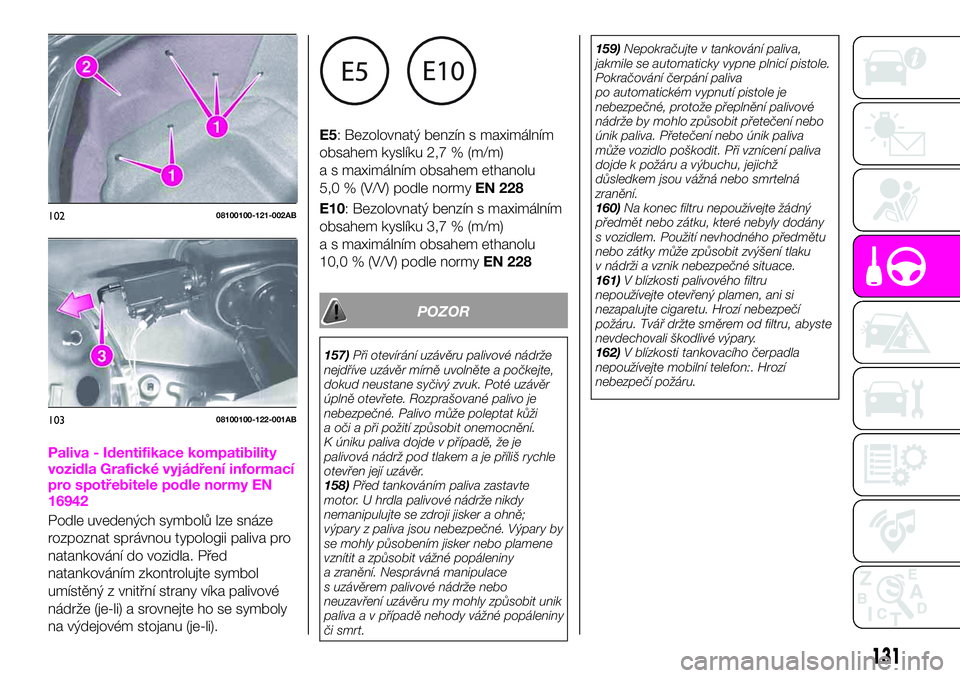

Paliva - Identifikace kompatibility
vozidla Grafické vyjádření informací
pro spotřebitele podle normy EN
16942
Podle uvedených symbolů lze snáze
rozpoznat správnou typologii paliva pro
natankování do vozidla. Před
natankováním zkontrolujte symbol
umístěný z vnitřní strany víka palivové
nádrže (je-li) a srovnejte ho se symboly
na výdejovém stojanu (je-li).E5: Bezolovnatý benzín s maximálním
obsahem kyslíku 2,7 % (m/m)
a s maximálním obsahem ethanolu
5,0 % (V/V) podle normyEN 228
E10: Bezolovnatý benzín s maximálním
obsahem kyslíku 3,7 % (m/m)
a s maximálním obsahem ethanolu
10,0 % (V/V) podle normyEN 228
POZOR
157)Při otevírání uzávěru palivové nádrže
nejdříve uzávěr mírně uvolněte a počkejte,
dokud neustane syčivý zvuk. Poté uzávěr
úplně otevřete. Rozprašované palivo je
nebezpečné. Palivo může poleptat kůži
a oči a při požití způsobit onemocnění.
K úniku paliva dojde v případě, že je
palivová nádrž pod tlakem a je příliš rychle
otevřen její uzávěr.
158)Před tankováním paliva zastavte
motor. U hrdla palivové nádrže nikdy
nemanipulujte se zdroji jisker a ohně;
výpary z paliva jsou nebezpečné. Výpary by
se mohly působením jisker nebo plamene
vznítit a způsobit vážné popáleniny
a zranění. Nesprávná manipulace
s uzávěrem palivové nádrže nebo
neuzavření uzávěru my mohly způsobit unik
paliva a v případě nehody vážné popáleniny
či smrt.159)Nepokračujte v tankování paliva,
jakmile se automaticky vypne plnicí pistole.
Pokračování čerpání paliva
po automatickém vypnutí pistole je
nebezpečné, protože přeplnění palivové
nádrže by mohlo způsobit přetečení nebo
únik paliva. Přetečení nebo únik paliva
může vozidlo poškodit. Při vznícení paliva
dojde k požáru a výbuchu, jejichž
důsledkem jsou vážná nebo smrtelná
zranění.
160)Na konec filtru nepoužívejte žádný
předmět nebo zátku, které nebyly dodány
s vozidlem. Použití nevhodného předmětu
nebo zátky může způsobit zvýšení tlaku
v nádrži a vznik nebezpečné situace.
161)V blízkosti palivového filtru
nepoužívejte otevřený plamen, ani si
nezapalujte cigaretu. Hrozí nebezpečí
požáru. Tvář držte směrem od filtru, abyste
nevdechovali škodlivé výpary.
162)V blízkosti tankovacího čerpadla
nepoužívejte mobilní telefon:. Hrozí
nebezpečí požáru.
10208100100-121-002AB
10308100100-122-001AB
131

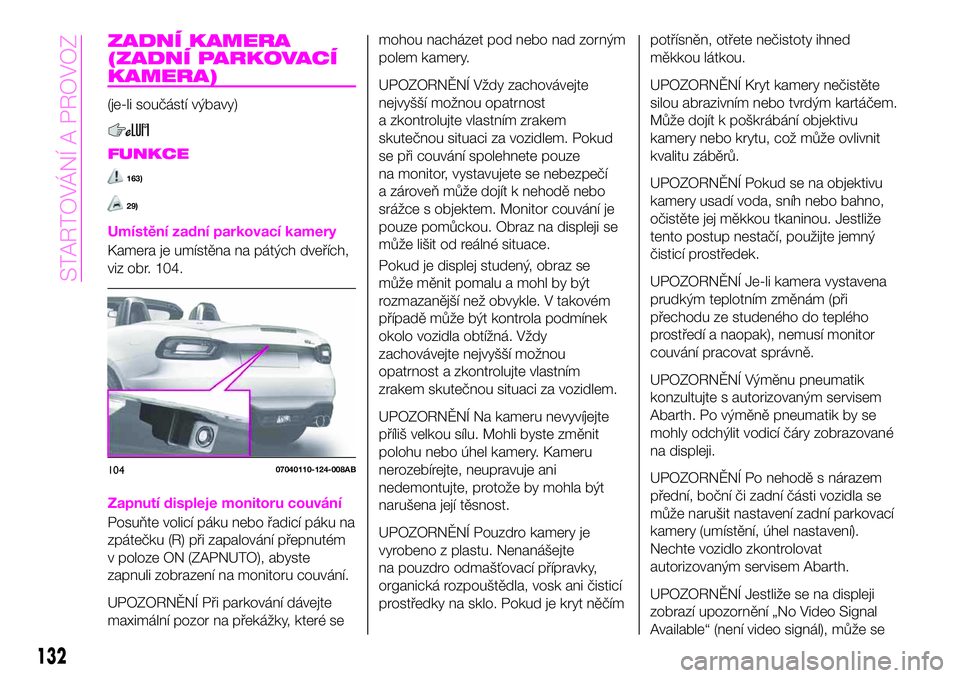

ZADNÍ KAMERA
(ZADNÍ PARKOVACÍ
KAMERA)
(je-li součástí výbavy)
FUNKCE
163)
29)
Umístění zadní parkovací kamery
Kamera je umístěna na pátých dveřích,
viz obr. 104.
Zapnutí displeje monitoru couvání
Posuňte volicí páku nebo řadicí páku na
zpátečku (R) při zapalování přepnutém
v poloze ON (ZAPNUTO), abyste
zapnuli zobrazení na monitoru couvání.
UPOZORNĚNÍ Při parkování dávejte
maximální pozor na překážky, které semohou nacházet pod nebo nad zorným
polem kamery.
UPOZORNĚNÍ Vždy zachovávejte
nejvyšší možnou opatrnost
a zkontrolujte vlastním zrakem
skutečnou situaci za vozidlem. Pokud
se při couvání spolehnete pouze
na monitor, vystavujete se nebezpečí
a zároveň může dojít k nehodě nebo
srážce s objektem. Monitor couvání je
pouze pomůckou. Obraz na displeji se
může lišit od reálné situace.
Pokud je displej studený, obraz se
může měnit pomalu a mohl by být
rozmazanější než obvykle. V takovém
případě může být kontrola podmínek
okolo vozidla obtížná. Vždy
zachovávejte nejvyšší možnou
opatrnost a zkontrolujte vlastním
zrakem skutečnou situaci za vozidlem.
UPOZORNĚNÍ Na kameru nevyvíjejte
příliš velkou sílu. Mohli byste změnit
polohu nebo úhel kamery. Kameru
nerozebírejte, neupravuje ani
nedemontujte, protože by mohla být
narušena její těsnost.
UPOZORNĚNÍ Pouzdro kamery je
vyrobeno z plastu. Nenanášejte
na pouzdro odmašťovací přípravky,
organická rozpouštědla, vosk ani čisticí
prostředky na sklo. Pokud je kryt něčímpotřísněn, otřete nečistoty ihned
měkkou látkou.
UPOZORNĚNÍ Kryt kamery nečistěte
silou abrazivním nebo tvrdým kartáčem.
Může dojít k poškrábání objektivu
kamery nebo krytu, což může ovlivnit
kvalitu záběrů.
UPOZORNĚNÍ Pokud se na objektivu
kamery usadí voda, sníh nebo bahno,
očistěte jej měkkou tkaninou. Jestliže
tento postup nestačí, použijte jemný
čisticí prostředek.
UPOZORNĚNÍ Je-li kamera vystavena
prudkým teplotním změnám (při
přechodu ze studeného do teplého
prostředí a naopak), nemusí monitor
couvání pracovat správně.
UPOZORNĚNÍ Výměnu pneumatik
konzultujte s autorizovaným servisem
Abarth. Po výměně pneumatik by se
mohly odchýlit vodicí čáry zobrazované
na displeji.
UPOZORNĚNÍ Po nehodě s nárazem
přední, boční či zadní části vozidla se
může narušit nastavení zadní parkovací
kamery (umístění, úhel nastavení).
Nechte vozidlo zkontrolovat
autorizovaným servisem Abarth.
UPOZORNĚNÍ Jestliže se na displeji
zobrazí upozornění „No Video Signal
Available“ (není video signál), může se
10407040110-124-008AB
132
STARTOVÁNÍ A PROVOZ

jednat o problém s kamerou. Nechejte
vozidlo zkontrolovat u autorizovaného
servisu Abarth.

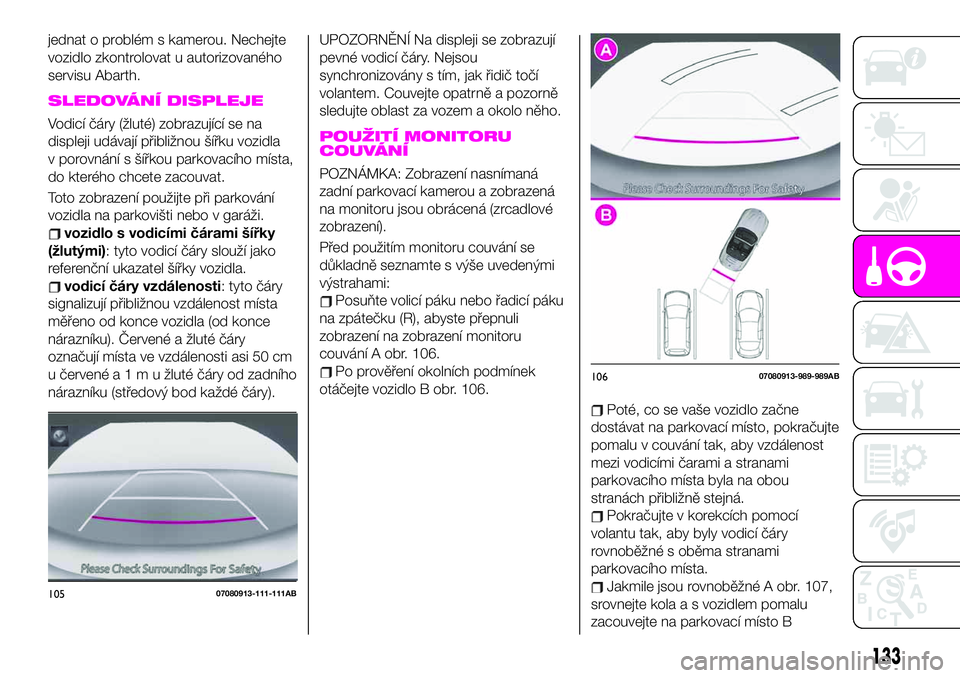

SLEDOVÁNÍ DISPLEJE
Vodicí čáry (žluté) zobrazující se na
displeji udávají přibližnou šířku vozidla
v porovnání s šířkou parkovacího místa,
do kterého chcete zacouvat.
Toto zobrazení použijte při parkování
vozidla na parkovišti nebo v garáži.
vozidlo s vodicími čárami šířky
(žlutými): tyto vodicí čáry slouží jako
referenční ukazatel šířky vozidla.
vodicí čáry vzdálenosti: tyto čáry
signalizují přibližnou vzdálenost místa
měřeno od konce vozidla (od konce
nárazníku). Červené a žluté čáry
označují místa ve vzdálenosti asi 50 cm
u červenéa1mužluté čáry od zadního
nárazníku (středový bod každé čáry).
UPOZORNĚNÍ Na displeji se zobrazují
pevné vodicí čáry. Nejsou
synchronizovány s tím, jak řidič točí
volantem. Couvejte opatrně a pozorně
sledujte oblast za vozem a okolo něho.
POUŽITÍ MONITORU
COUVÁNÍ
POZNÁMKA: Zobrazení nasnímaná
zadní parkovací kamerou a zobrazená
na monitoru jsou obrácená (zrcadlové
zobrazení).
Před použitím monitoru couvání se
důkladně seznamte s výše uvedenými
výstrahami:
Posuňte volicí páku nebo řadicí páku
na zpátečku (R), abyste přepnuli
zobrazení na zobrazení monitoru
couvání A obr. 106.
Po prověření okolních podmínek
otáčejte vozidlo B obr. 106.
Poté, co se vaše vozidlo začne
dostávat na parkovací místo, pokračujte
pomalu v couvání tak, aby vzdálenost
mezi vodicími čarami a stranami
parkovacího místa byla na obou
stranách přibližně stejná.
Pokračujte v korekcích pomocí
volantu tak, aby byly vodicí čáry
rovnoběžné s oběma stranami
parkovacího místa.

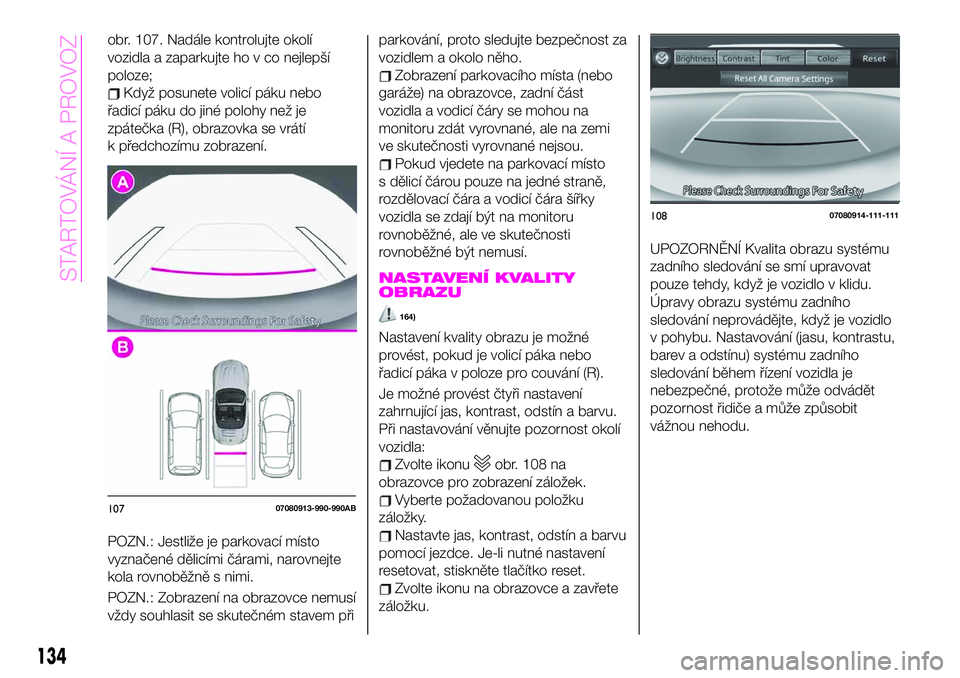

Jakmile jsou rovnoběžné A obr. 107,
srovnejte kola a s vozidlem pomalu
zacouvejte na parkovací místo B10507080913-111-111AB
10607080913-989-989AB
133

obr. 107. Nadále kontrolujte okolí
vozidla a zaparkujte ho v co nejlepší
poloze;
Když posunete volicí páku nebo
řadicí páku do jiné polohy než je
zpátečka (R), obrazovka se vrátí
k předchozímu zobrazení.
POZN.: Jestliže je parkovací místo
vyznačené dělicími čárami, narovnejte
kola rovnoběžně s nimi.
POZN.: Zobrazení na obrazovce nemusí
vždy souhlasit se skutečném stavem připarkování, proto sledujte bezpečnost za
vozidlem a okolo něho.
Zobrazení parkovacího místa (nebo
garáže) na obrazovce, zadní část
vozidla a vodicí čáry se mohou na
monitoru zdát vyrovnané, ale na zemi
ve skutečnosti vyrovnané nejsou.
Pokud vjedete na parkovací místo
s dělicí čárou pouze na jedné straně,
rozdělovací čára a vodicí čára šířky
vozidla se zdají být na monitoru
rovnoběžné, ale ve skutečnosti
rovnoběžné být nemusí.
NASTAVENÍ KVALITY
OBRAZU
164)
Nastavení kvality obrazu je možné
provést, pokud je volicí páka nebo
řadicí páka v poloze pro couvání (R).
Je možné provést čtyři nastavení
zahrnující jas, kontrast, odstín a barvu.
Při nastavování věnujte pozornost okolí
vozidla:
Zvolte ikonuobr. 108 na
obrazovce pro zobrazení záložek.
Vyberte požadovanou položku
záložky.
Nastavte jas, kontrast, odstín a barvu
pomocí jezdce. Je-li nutné nastavení
resetovat, stiskněte tlačítko reset.
Zvolte ikonu na obrazovce a zavřete
záložku.
UPOZORNĚNÍ Kvalita obrazu systému
zadního sledování se smí upravovat
pouze tehdy, když je vozidlo v klidu.
Úpravy obrazu systému zadního
sledování neprovádějte, když je vozidlo
v pohybu. Nastavování (jasu, kontrastu,
barev a odstínu) systému zadního
sledování během řízení vozidla je
nebezpečné, protože může odvádět
pozornost řidiče a může způsobit
vážnou nehodu.
10707080913-990-990AB
10807080914-111-111
134
STARTOVÁNÍ A PROVOZ

POZOR
163)Za parkování a další potenciálně
nebezpečné manévry však vždy nese
odpovědnost řidič. Při provádění těchto
manévrů vždy zkontrolujte, zda se
v dotyčné oblasti nenacházejí osoby
(zejména děti) nebo zvířata. Kamera je
pomůckou řidiče, ale během potenciálně
nebezpečných manévrů, a to i těch, které
probíhají při nízkých rychlostech, se nesmí
řidič nikdy nechat rozptylovat. Vždy
udržujte nízkou rychlost, abyste mohli
rychle zastavit v případě zjištění překážky.
164)Kvalitu obrazu monitoru zadní kamery
vždy nastavujte v době, kdy vozidlo stojí.
Kvalitu zobrazení nikdy nenastavujte za
jízdy. Nastavování kvality obrazu, jako je jas,
kontrast, barva a odstín, během řízení je
nebezpečné, protože odvádí vaši
pozornost od provozu vozidla, což může
vést k nehodě.
UPOZORNĚNÍ
29)Pro správnou funkci je mimořádně
důležité, aby byla kamera vždy čistá bez
bahna, nečistot, sněhu a ledu. Dávejte
pozor, abyste při čištění kameru
nepoškrábali nebo nepoškodili.
Nepoužívejte suchou, hrubou nebo tvrdou
tkaninu. Kameru je nutné mýt čistou vodou,
do které je možné v případě potřeby přidat
autošampon. V myčkách, které používají
páru nebo vysokotlaký proud vody, kameru
vyčistěte rychle a trysku udržujte více než
10 cm od senzorů. Na kameru neumisťujte
samolepky.
JÍZDA
S PŘÍVĚSNÝMI
VOZÍKY
Váš automobil není určen k tažení.
135

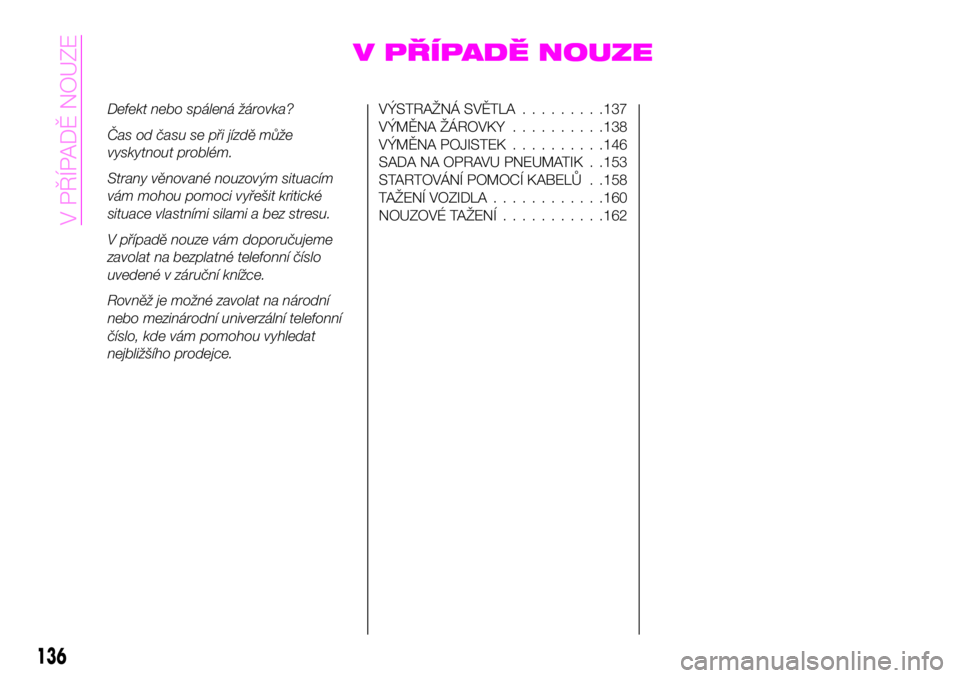

V PŘÍPADĚ NOUZE
Defekt nebo spálená žárovka?
Čas od času se při jízdě může
vyskytnout problém.
Strany věnované nouzovým situacím
vám mohou pomoci vyřešit kritické
situace vlastními silami a bez stresu.
V případě nouze vám doporučujeme
zavolat na bezplatné telefonní číslo
uvedené v záruční knížce.
Rovněž je možné zavolat na národní
nebo mezinárodní univerzální telefonní
číslo, kde vám pomohou vyhledat
nejbližšího prodejce.VÝSTRAŽNÁ SVĚTLA.........137
VÝMĚNA ŽÁROVKY..........138
VÝMĚNA POJISTEK..........146
SADA NA OPRAVU PNEUMATIK . .153
STARTOVÁNÍ POMOCÍ KABELŮ . .158
TAŽENÍ VOZIDLA............160
NOUZOVÉ TAŽENÍ...........162
136
V PŘÍPADĚ NOUZE

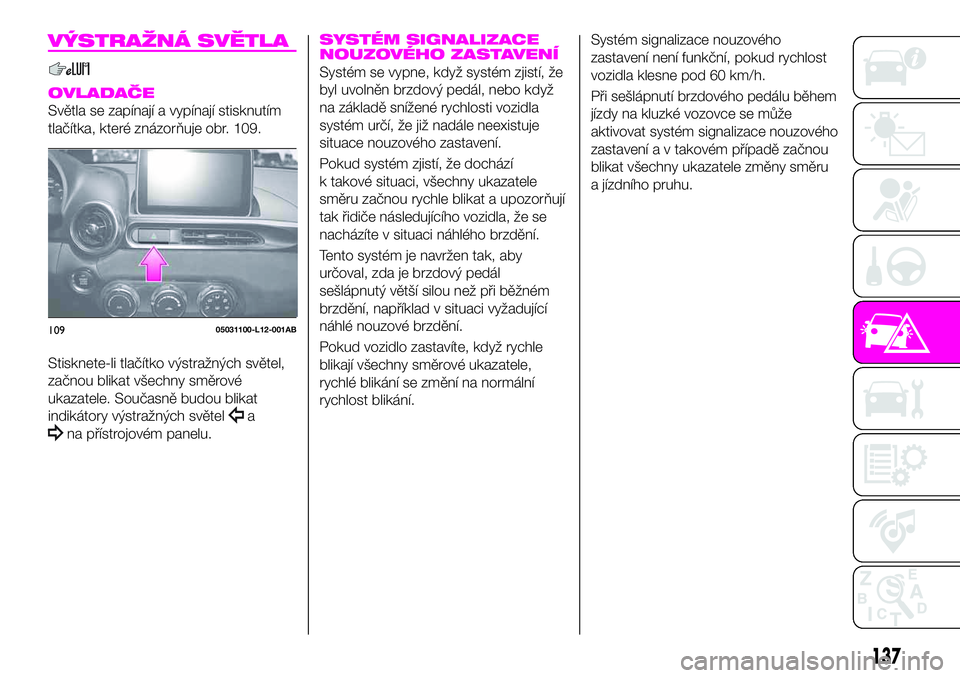

VÝSTRAŽNÁ SVĚTLA
OVLADAČE
Světla se zapínají a vypínají stisknutím
tlačítka, které znázorňuje obr. 109.
Stisknete-li tlačítko výstražných světel,
začnou blikat všechny směrové
ukazatele. Současně budou blikat
indikátory výstražných světel
a
na přístrojovém panelu.
SYSTÉM SIGNALIZACE
NOUZOVÉHO ZASTAVENÍ
Systém se vypne, když systém zjistí, že
byl uvolněn brzdový pedál, nebo když
na základě snížené rychlosti vozidla
systém určí, že již nadále neexistuje
situace nouzového zastavení.
Pokud systém zjistí, že dochází
k takové situaci, všechny ukazatele
směru začnou rychle blikat a upozorňují
tak řidiče následujícího vozidla, že se
nacházíte v situaci náhlého brzdění.
Tento systém je navržen tak, aby
určoval, zda je brzdový pedál
sešlápnutý větší silou než při běžném
brzdění, například v situaci vyžadující
náhlé nouzové brzdění.
Pokud vozidlo zastavíte, když rychle
blikají všechny směrové ukazatele,
rychlé blikání se změní na normální
rychlost blikání.Systém signalizace nouzového
zastavení není funkční, pokud rychlost
vozidla klesne pod 60 km/h.
Při sešlápnutí brzdového pedálu během
jízdy na kluzké vozovce se může
aktivovat systém signalizace nouzového
zastavení a v takovém případě začnou
blikat všechny ukazatele změny směru
a jízdního pruhu.
10905031100-L12-001AB
137

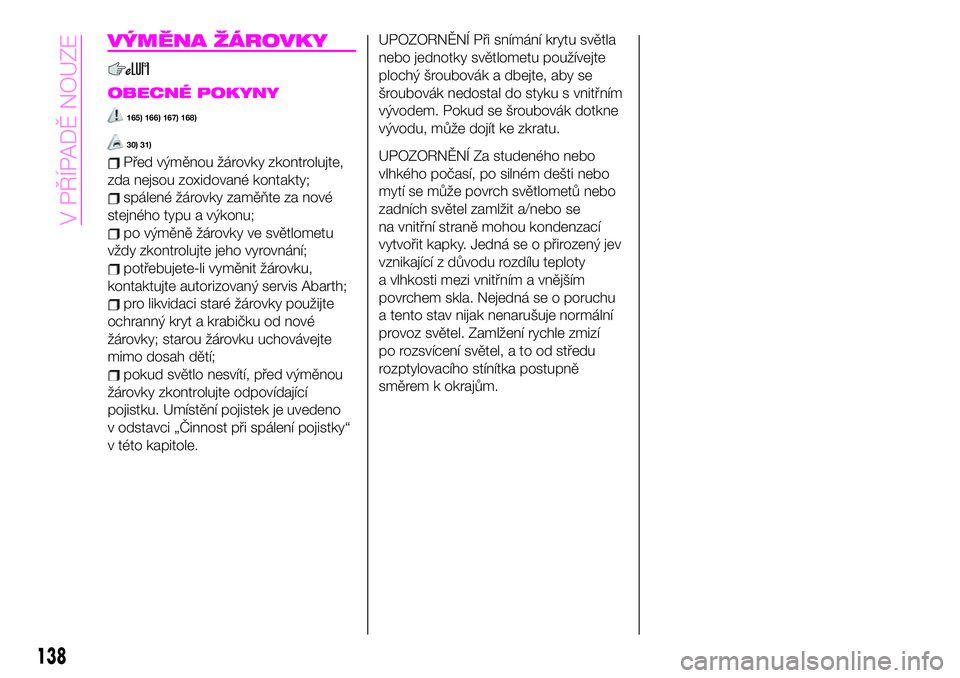

VÝMĚNA ŽÁROVKY
OBECNÉ POKYNY
165) 166) 167) 168)
30) 31)
Před výměnou žárovky zkontrolujte,
zda nejsou zoxidované kontakty;
spálené žárovky zaměňte za nové
stejného typu a výkonu;
po výměně žárovky ve světlometu
vždy zkontrolujte jeho vyrovnání;
potřebujete-li vyměnit žárovku,
kontaktujte autorizovaný servis Abarth;
pro likvidaci staré žárovky použijte
ochranný kryt a krabičku od nové
žárovky; starou žárovku uchovávejte
mimo dosah dětí;
pokud světlo nesvítí, před výměnou
žárovky zkontrolujte odpovídající
pojistku. Umístění pojistek je uvedeno
v odstavci „Činnost při spálení pojistky“
v této kapitole.
UPOZORNĚNÍ Při snímání krytu světla
nebo jednotky světlometu používejte
plochý šroubovák a dbejte, aby se
šroubovák nedostal do styku s vnitřním
vývodem. Pokud se šroubovák dotkne
vývodu, může dojít ke zkratu.
UPOZORNĚNÍ Za studeného nebo
vlhkého počasí, po silném dešti nebo
mytí se může povrch světlometů nebo
zadních světel zamlžit a/nebo se
na vnitřní straně mohou kondenzací
vytvořit kapky. Jedná se o přirozený jev
vznikající z důvodu rozdílu teploty
a vlhkosti mezi vnitřním a vnějším
povrchem skla. Nejedná se o poruchu
a tento stav nijak nenarušuje normální
provoz světel. Zamlžení rychle zmizí
po rozsvícení světel, a to od středu
rozptylovacího stínítka postupně
směrem k okrajům.
138
V PŘÍPADĚ NOUZE
