Abarth 124 Spider 2020 Návod k použití a údržbě (in Czech)

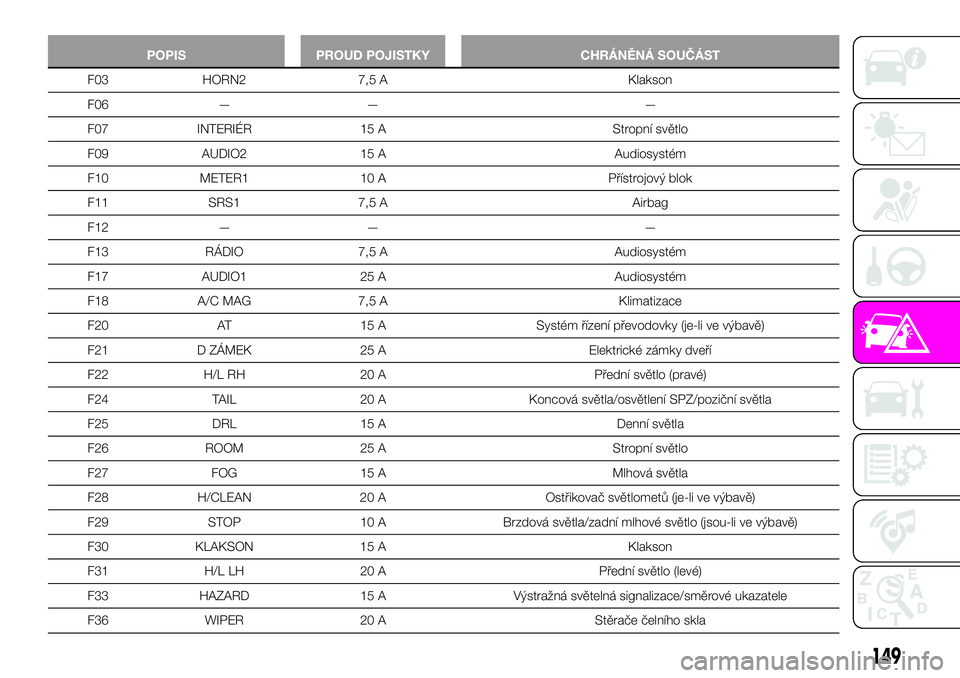

POPIS PROUD POJISTKY CHRÁNĚNÁ SOUČÁST
F03 HORN2 7,5 A Klakson
F06 — — —
F07 INTERIÉR 15 A Stropní světlo
F09 AUDIO2 15 A Audiosystém
F10 METER1 10 A Přístrojový blok
F11 SRS1 7,5 A Airbag
F12 — — —
F13 RÁDIO 7,5 A Audiosystém
F17 AUDIO1 25 A Audiosystém
F18 A/C MAG 7,5 A Klimatizace
F20 AT 15 A Systém řízení převodovky (je-li ve výbavě)
F21 D ZÁMEK 25 A Elektrické zámky dveří
F22 H/L RH 20 A Přední světlo (pravé)
F24 TAIL 20 A Koncová světla/osvětlení SPZ/poziční světla
F25 DRL 15 A Denní světla
F26 ROOM 25 A Stropní světlo
F27 FOG 15 A Mlhová světla
F28 H/CLEAN 20 A Ostřikovač světlometů (je-li ve výbavě)
F29 STOP 10 A Brzdová světla/zadní mlhové světlo (jsou-li ve výbavě)
F30 KLAKSON 15 A Klakson
F31 H/L LH 20 A Přední světlo (levé)
F33 HAZARD 15 A Výstražná světelná signalizace/směrové ukazatele
F36 WIPER 20 A Stěrače čelního skla
149

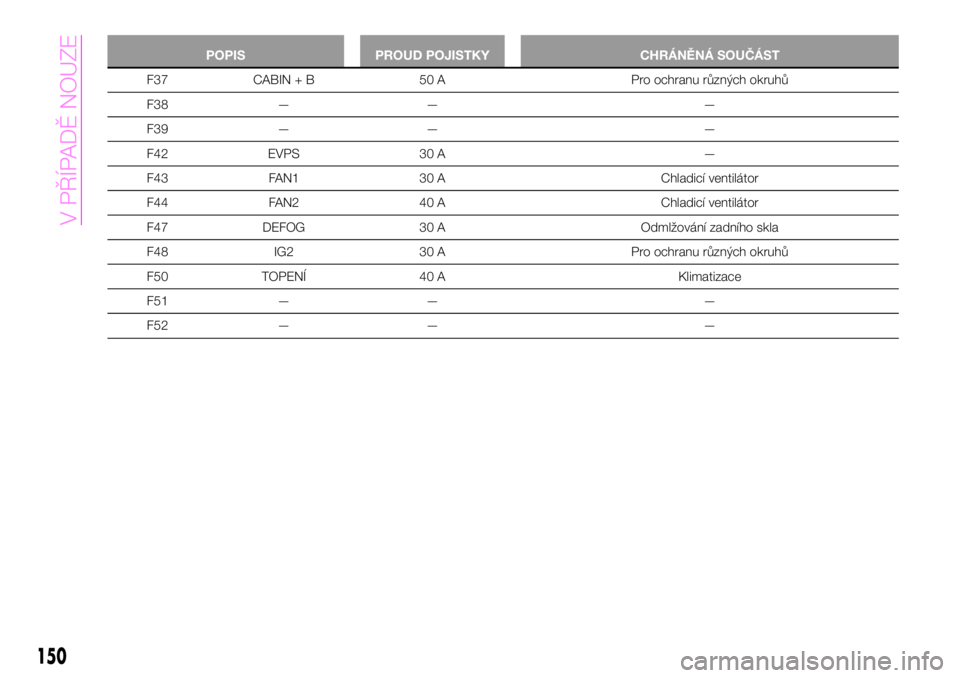

POPIS PROUD POJISTKY CHRÁNĚNÁ SOUČÁST
F37 CABIN + B 50 A Pro ochranu různých okruhů
F38 — — —
F39 — — —
F42 EVPS 30 A —
F43 FAN1 30 A Chladicí ventilátor
F44 FAN2 40 A Chladicí ventilátor
F47 DEFOG 30 A Odmlžování zadního skla
F48 IG2 30 A Pro ochranu různých okruhů
F50 TOPENÍ 40 A Klimatizace
F51 — — —
F52 — — —
150
V PŘÍPADĚ NOUZE

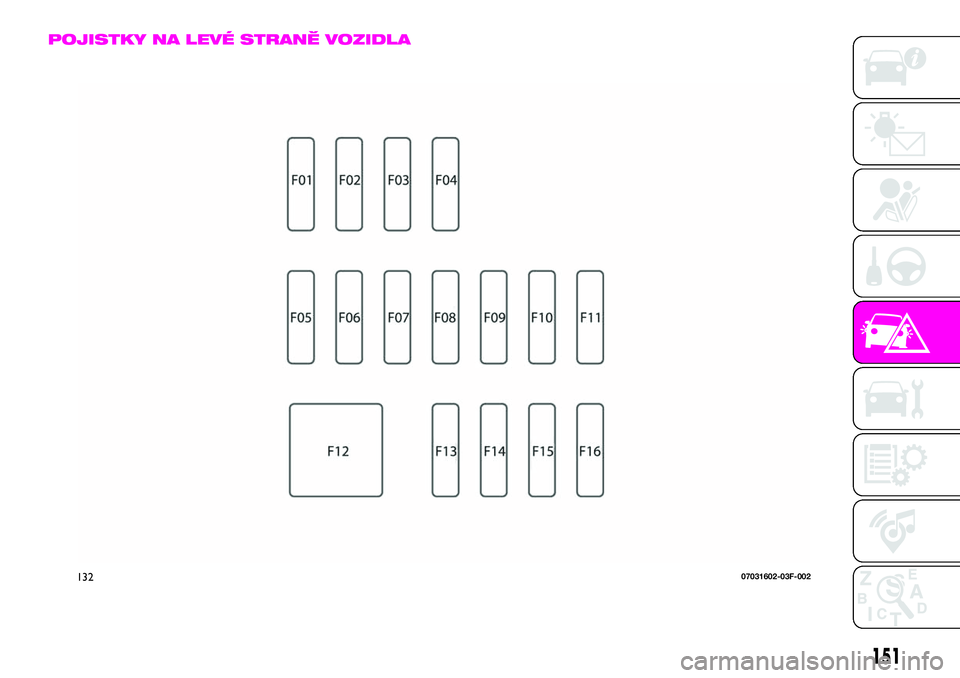

POJISTKY NA LEVÉ STRANĚ VOZIDLA
13207031602-03F-002
151

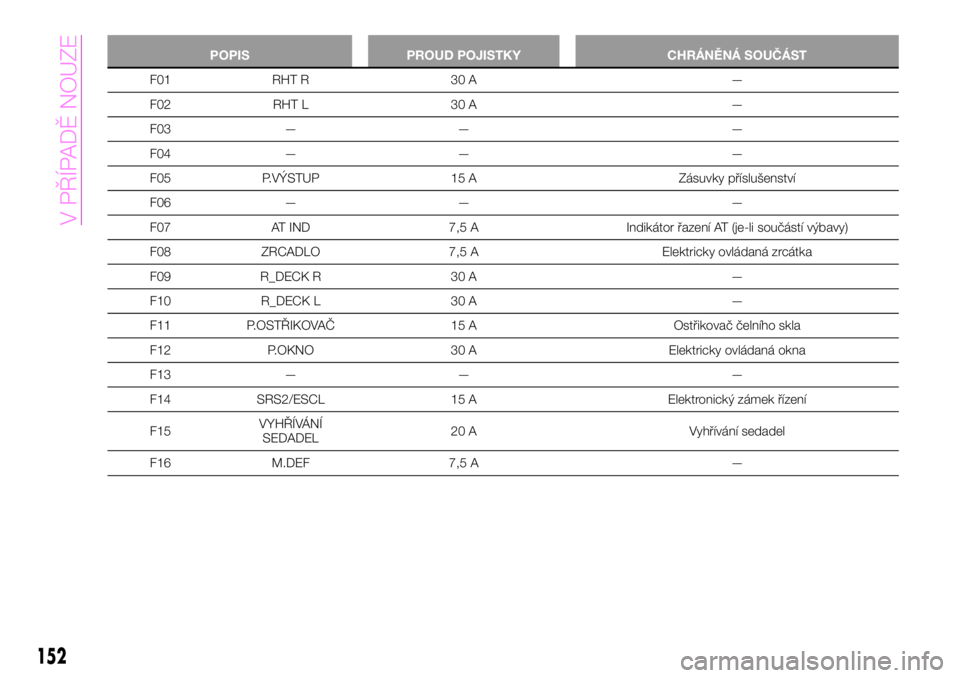

POPIS PROUD POJISTKY CHRÁNĚNÁ SOUČÁST
F01 RHT R 30 A —
F02 RHT L 30 A —
F03 — — —
F04 — — —
F05 P.VÝSTUP 15 A Zásuvky příslušenství
F06 — — —
F07 AT IND 7,5 A Indikátor řazení AT (je-li součástí výbavy)
F08 ZRCADLO 7,5 A Elektricky ovládaná zrcátka
F09 R_DECK R 30 A —
F10 R_DECK L 30 A —
F11 P.OSTŘIKOVAČ 15 A Ostřikovač čelního skla
F12 P.OKNO 30 A Elektricky ovládaná okna
F13 — — —
F14 SRS2/ESCL 15 A Elektronický zámek řízení
F15VYHŘÍVÁNÍ
SEDADEL20 A Vyhřívání sedadel
F16 M.DEF 7,5 A —
152
V PŘÍPADĚ NOUZE

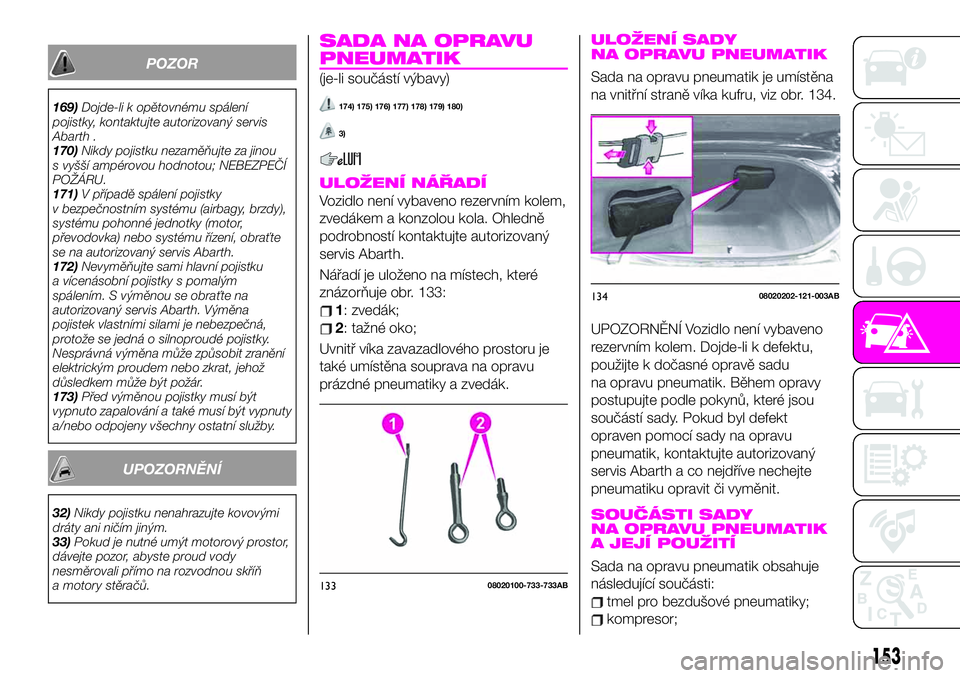

POZOR
169)Dojde-li k opětovnému spálení
pojistky, kontaktujte autorizovaný servis
Abarth .
170)Nikdy pojistku nezaměňujte za jinou
s vyšší ampérovou hodnotou; NEBEZPEČÍ
POŽÁRU.
171)V případě spálení pojistky
v bezpečnostním systému (airbagy, brzdy),
systému pohonné jednotky (motor,
převodovka) nebo systému řízení, obraťte
se na autorizovaný servis Abarth.
172)Nevyměňujte sami hlavní pojistku
a vícenásobní pojistky s pomalým
spálením. S výměnou se obraťte na
autorizovaný servis Abarth. Výměna
pojistek vlastními silami je nebezpečná,
protože se jedná o silnoproudé pojistky.
Nesprávná výměna může způsobit zranění
elektrickým proudem nebo zkrat, jehož
důsledkem může být požár.
173)Před výměnou pojistky musí být
vypnuto zapalování a také musí být vypnuty
a/nebo odpojeny všechny ostatní služby.
UPOZORNĚNÍ
32)Nikdy pojistku nenahrazujte kovovými
dráty ani ničím jiným.
33)Pokud je nutné umýt motorový prostor,
dávejte pozor, abyste proud vody
nesměrovali přímo na rozvodnou skříň
a motory stěračů.
SADA NA OPRAVU
PNEUMATIK
(je-li součástí výbavy)
174) 175) 176) 177) 178) 179) 180)
3)
ULOŽENÍ NÁŘADÍ
Vozidlo není vybaveno rezervním kolem,
zvedákem a konzolou kola. Ohledně
podrobností kontaktujte autorizovaný
servis Abarth.
Nářadí je uloženo na místech, které
znázorňuje obr. 133:
1: zvedák;
2: tažné oko;
Uvnitř víka zavazadlového prostoru je
také umístěna souprava na opravu
prázdné pneumatiky a zvedák.
ULOŽENÍ SADY
NA OPRAVU PNEUMATIK
Sada na opravu pneumatik je umístěna
na vnitřní straně víka kufru, viz obr. 134.
UPOZORNĚNÍ Vozidlo není vybaveno
rezervním kolem. Dojde-li k defektu,
použijte k dočasné opravě sadu
na opravu pneumatik. Během opravy
postupujte podle pokynů, které jsou
součástí sady. Pokud byl defekt
opraven pomocí sady na opravu
pneumatik, kontaktujte autorizovaný
servis Abarth a co nejdříve nechejte
pneumatiku opravit či vyměnit.
SOUČÁSTI SADY
NA OPRAVU PNEUMATIK
A JEJÍ POUŽITÍ
Sada na opravu pneumatik obsahuje
následující součásti:
tmel pro bezdušové pneumatiky;
kompresor;
13308020100-733-733AB
13408020202-121-003AB
153

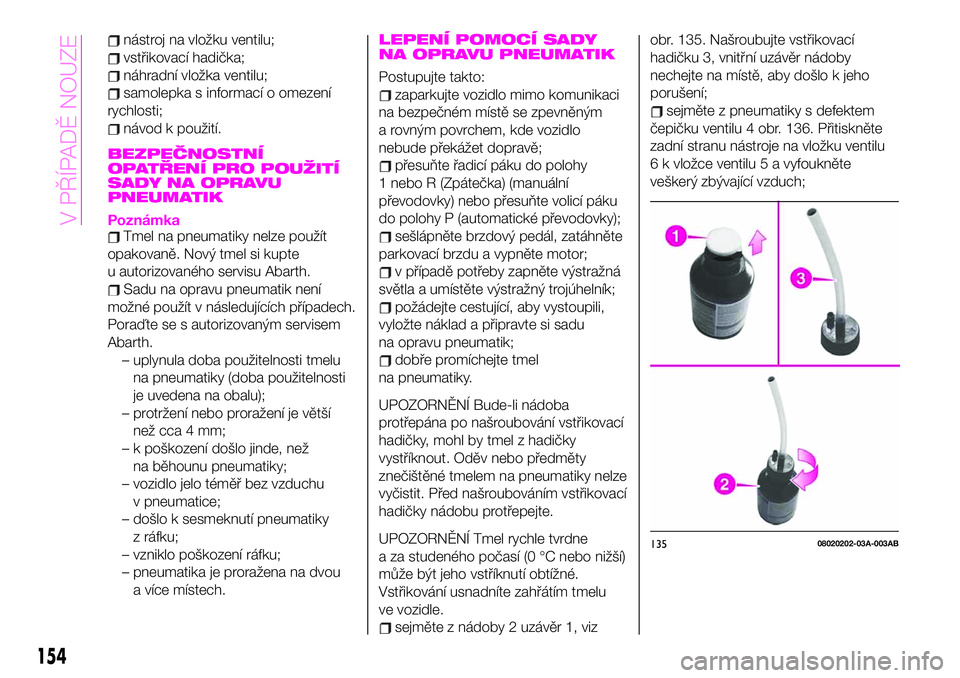

nástroj na vložku ventilu;
vstřikovací hadička;
náhradní vložka ventilu;
samolepka s informací o omezení
rychlosti;
návod k použití.
BEZPEČNOSTNÍ
OPATŘENÍ PRO POUŽITÍ
SADY NA OPRAVU
PNEUMATIK
PoznámkaTmel na pneumatiky nelze použít
opakovaně. Nový tmel si kupte
u autorizovaného servisu Abarth.
Sadu na opravu pneumatik není
možné použít v následujících případech.
Poraďte se s autorizovaným servisem
Abarth.
– uplynula doba použitelnosti tmelu
na pneumatiky (doba použitelnosti
je uvedena na obalu);
– protržení nebo proražení je větší
než cca 4 mm;
– k poškození došlo jinde, než
na běhounu pneumatiky;
– vozidlo jelo téměř bez vzduchu
v pneumatice;
– došlo k sesmeknutí pneumatiky
z ráfku;
– vzniklo poškození ráfku;
– pneumatika je proražena na dvou
a více místech.
LEPENÍ POMOCÍ SADY
NA OPRAVU PNEUMATIK
Postupujte takto:
zaparkujte vozidlo mimo komunikaci
na bezpečném místě se zpevněným
a rovným povrchem, kde vozidlo
nebude překážet dopravě;
přesuňte řadicí páku do polohy
1 nebo R (Zpátečka) (manuální
převodovky) nebo přesuňte volicí páku
do polohy P (automatické převodovky);
sešlápněte brzdový pedál, zatáhněte
parkovací brzdu a vypněte motor;
v případě potřeby zapněte výstražná
světla a umístěte výstražný trojúhelník;
požádejte cestující, aby vystoupili,
vyložte náklad a připravte si sadu
na opravu pneumatik;
dobře promíchejte tmel
na pneumatiky.
UPOZORNĚNÍ Bude-li nádoba
protřepána po našroubování vstřikovací
hadičky, mohl by tmel z hadičky
vystříknout. Oděv nebo předměty
znečištěné tmelem na pneumatiky nelze
vyčistit. Před našroubováním vstřikovací
hadičky nádobu protřepejte.
UPOZORNĚNÍ Tmel rychle tvrdne
a za studeného počasí (0 °C nebo nižší)
může být jeho vstříknutí obtížné.
Vstřikování usnadníte zahřátím tmelu
ve vozidle.
sejměte z nádoby 2 uzávěr 1, vizobr. 135. Našroubujte vstřikovací
hadičku 3, vnitřní uzávěr nádoby
nechejte na místě, aby došlo k jeho
porušení;
sejměte z pneumatiky s defektem
čepičku ventilu 4 obr. 136. Přitiskněte
zadní stranu nástroje na vložku ventilu
6 k vložce ventilu 5 a vyfoukněte
veškerý zbývající vzduch;
13508020202-03A-003AB
154
V PŘÍPADĚ NOUZE

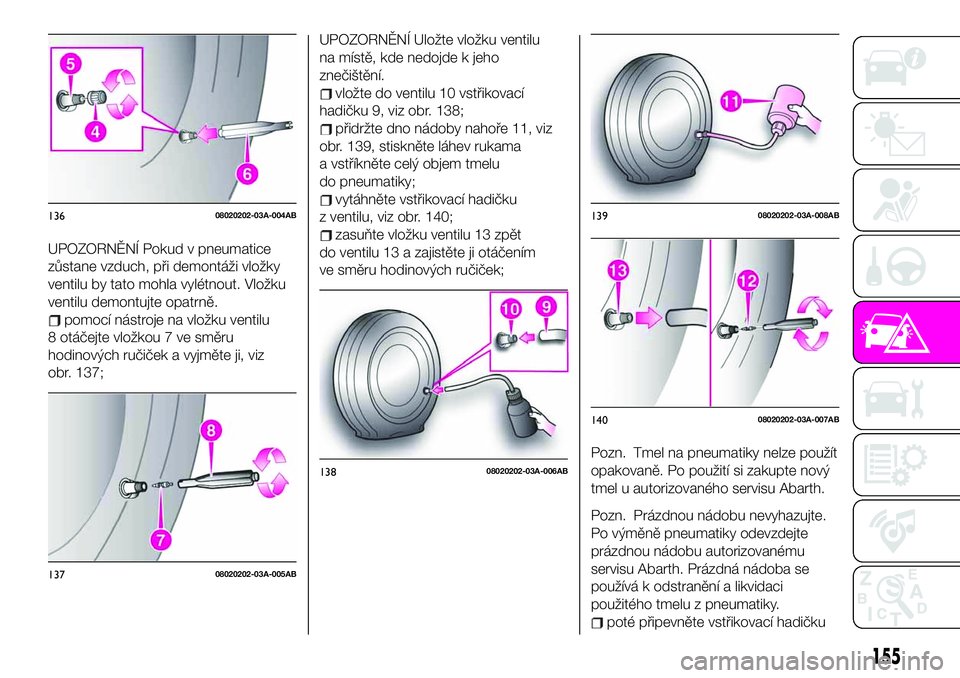

UPOZORNĚNÍ Pokud v pneumatice
zůstane vzduch, při demontáži vložky
ventilu by tato mohla vylétnout. Vložku
ventilu demontujte opatrně.
pomocí nástroje na vložku ventilu
8 otáčejte vložkou 7 ve směru
hodinových ručiček a vyjměte ji, viz
obr. 137;
UPOZORNĚNÍ Uložte vložku ventilu
na místě, kde nedojde k jeho
znečištění.
vložte do ventilu 10 vstřikovací
hadičku 9, viz obr. 138;
přidržte dno nádoby nahoře 11, viz
obr. 139, stiskněte láhev rukama
a vstříkněte celý objem tmelu
do pneumatiky;
vytáhněte vstřikovací hadičku
z ventilu, viz obr. 140;
zasuňte vložku ventilu 13 zpět
do ventilu 13 a zajistěte ji otáčením
ve směru hodinových ručiček;
Pozn. Tmel na pneumatiky nelze použít
opakovaně. Po použití si zakupte nový
tmel u autorizovaného servisu Abarth.
Pozn. Prázdnou nádobu nevyhazujte.
Po výměně pneumatiky odevzdejte
prázdnou nádobu autorizovanému
servisu Abarth. Prázdná nádoba se
používá k odstranění a likvidaci
použitého tmelu z pneumatiky.
poté připevněte vstřikovací hadičku
13608020202-03A-004AB
13708020202-03A-005AB
13808020202-03A-006AB
13908020202-03A-008AB
14008020202-03A-007AB
155

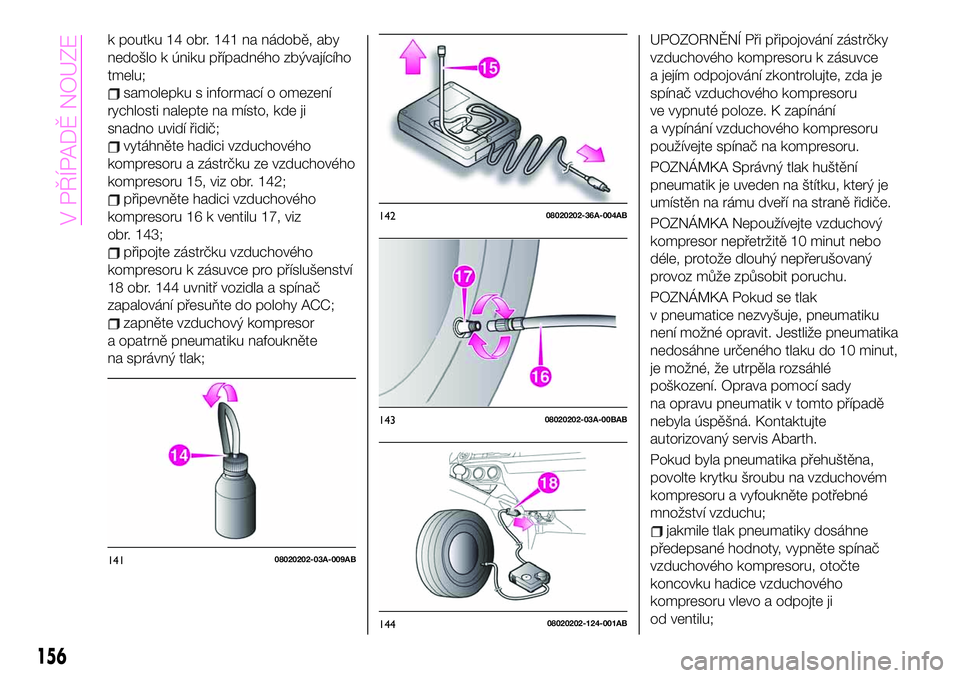

k poutku 14 obr. 141 na nádobě, aby
nedošlo k úniku případného zbývajícího
tmelu;
samolepku s informací o omezení
rychlosti nalepte na místo, kde ji
snadno uvidí řidič;
vytáhněte hadici vzduchového
kompresoru a zástrčku ze vzduchového
kompresoru 15, viz obr. 142;
připevněte hadici vzduchového
kompresoru 16 k ventilu 17, viz
obr. 143;
připojte zástrčku vzduchového
kompresoru k zásuvce pro příslušenství
18 obr. 144 uvnitř vozidla a spínač
zapalování přesuňte do polohy ACC;
zapněte vzduchový kompresor
a opatrně pneumatiku nafoukněte
na správný tlak;
UPOZORNĚNÍ Při připojování zástrčky
vzduchového kompresoru k zásuvce
a jejím odpojování zkontrolujte, zda je
spínač vzduchového kompresoru
ve vypnuté poloze. K zapínání
a vypínání vzduchového kompresoru
používejte spínač na kompresoru.
POZNÁMKA Správný tlak huštění
pneumatik je uveden na štítku, který je
umístěn na rámu dveří na straně řidiče.
POZNÁMKA Nepoužívejte vzduchový
kompresor nepřetržitě 10 minut nebo
déle, protože dlouhý nepřerušovaný
provoz může způsobit poruchu.
POZNÁMKA Pokud se tlak
v pneumatice nezvyšuje, pneumatiku
není možné opravit. Jestliže pneumatika
nedosáhne určeného tlaku do 10 minut,
je možné, že utrpěla rozsáhlé
poškození. Oprava pomocí sady
na opravu pneumatik v tomto případě
nebyla úspěšná. Kontaktujte
autorizovaný servis Abarth.
Pokud byla pneumatika přehuštěna,
povolte krytku šroubu na vzduchovém
kompresoru a vyfoukněte potřebné
množství vzduchu;
jakmile tlak pneumatiky dosáhne
předepsané hodnoty, vypněte spínač
vzduchového kompresoru, otočte
koncovku hadice vzduchového
kompresoru vlevo a odpojte ji
od ventilu;
14108020202-03A-009AB
14208020202-36A-004AB
14308020202-03A-00BAB
14408020202-124-001AB
156
V PŘÍPADĚ NOUZE

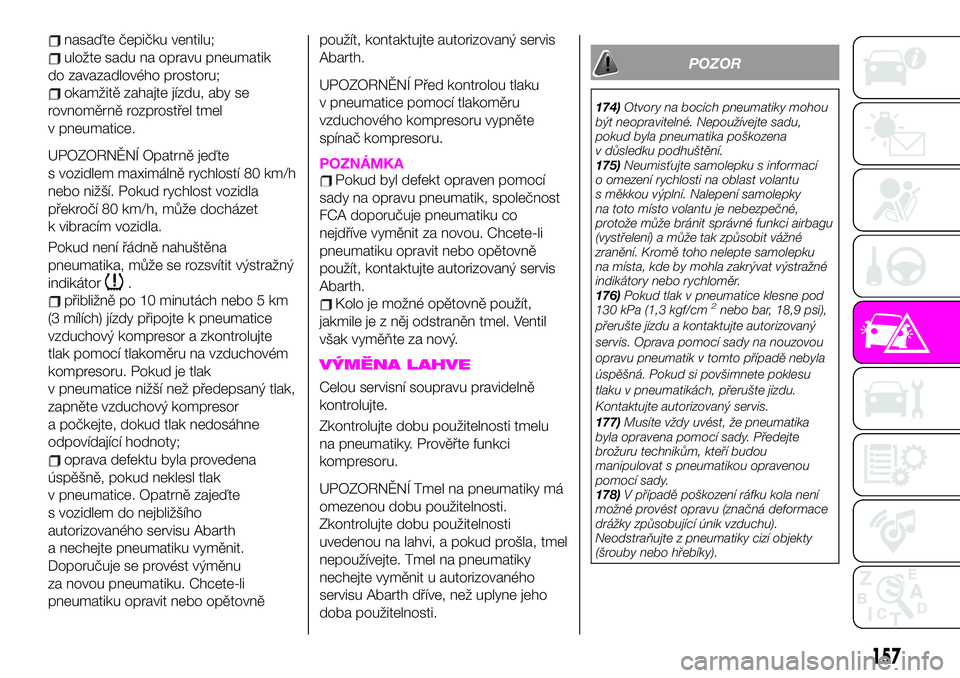

nasaďte čepičku ventilu;
uložte sadu na opravu pneumatik
do zavazadlového prostoru;
okamžitě zahajte jízdu, aby se
rovnoměrně rozprostřel tmel
v pneumatice.
UPOZORNĚNÍ Opatrně jeďte
s vozidlem maximálně rychlostí 80 km/h
nebo nižší. Pokud rychlost vozidla
překročí 80 km/h, může docházet
k vibracím vozidla.
Pokud není řádně nahuštěna
pneumatika, může se rozsvítit výstražný
indikátor
.
přibližně po 10 minutách nebo 5 km
(3 mílích) jízdy připojte k pneumatice
vzduchový kompresor a zkontrolujte
tlak pomocí tlakoměru na vzduchovém
kompresoru. Pokud je tlak
v pneumatice nižší než předepsaný tlak,
zapněte vzduchový kompresor
a počkejte, dokud tlak nedosáhne
odpovídající hodnoty;
oprava defektu byla provedena
úspěšně, pokud neklesl tlak
v pneumatice. Opatrně zajeďte
s vozidlem do nejbližšího
autorizovaného servisu Abarth
a nechejte pneumatiku vyměnit.
Doporučuje se provést výměnu
za novou pneumatiku. Chcete-li
pneumatiku opravit nebo opětovněpoužít, kontaktujte autorizovaný servis
Abarth.
UPOZORNĚNÍ Před kontrolou tlaku
v pneumatice pomocí tlakoměru
vzduchového kompresoru vypněte
spínač kompresoru.
POZNÁMKAPokud byl defekt opraven pomocí
sady na opravu pneumatik, společnost
FCA doporučuje pneumatiku co
nejdříve vyměnit za novou. Chcete-li
pneumatiku opravit nebo opětovně
použít, kontaktujte autorizovaný servis
Abarth.
Kolo je možné opětovně použít,
jakmile je z něj odstraněn tmel. Ventil
však vyměňte za nový.
VÝMĚNA LAHVE
Celou servisní soupravu pravidelně
kontrolujte.
Zkontrolujte dobu použitelnosti tmelu
na pneumatiky. Prověřte funkci
kompresoru.
UPOZORNĚNÍ Tmel na pneumatiky má
omezenou dobu použitelnosti.
Zkontrolujte dobu použitelnosti
uvedenou na lahvi, a pokud prošla, tmel
nepoužívejte. Tmel na pneumatiky
nechejte vyměnit u autorizovaného
servisu Abarth dříve, než uplyne jeho
doba použitelnosti.
POZOR
174)Otvory na bocích pneumatiky mohou
být neopravitelné. Nepoužívejte sadu,
pokud byla pneumatika poškozena
v důsledku podhuštění.
175)Neumisťujte samolepku s informací
o omezení rychlosti na oblast volantu
s měkkou výplní. Nalepení samolepky
na toto místo volantu je nebezpečné,
protože může bránit správné funkci airbagu
(vystřelení) a může tak způsobit vážné
zranění. Kromě toho nelepte samolepku
na místa, kde by mohla zakrývat výstražné
indikátory nebo rychloměr.
176)Pokud tlak v pneumatice klesne pod
130 kPa (1,3 kgf/cm
2nebo bar, 18,9 psi),
přerušte jízdu a kontaktujte autorizovaný
servis. Oprava pomocí sady na nouzovou
opravu pneumatik v tomto případě nebyla
úspěšná. Pokud si povšimnete poklesu
tlaku v pneumatikách, přerušte jízdu.
Kontaktujte autorizovaný servis.
177)Musíte vždy uvést, že pneumatika
byla opravena pomocí sady. Předejte
brožuru technikům, kteří budou
manipulovat s pneumatikou opravenou
pomocí sady.
178)V případě poškození ráfku kola není
možné provést opravu (značná deformace
drážky způsobující únik vzduchu).
Neodstraňujte z pneumatiky cizí objekty
(šrouby nebo hřebíky).
157

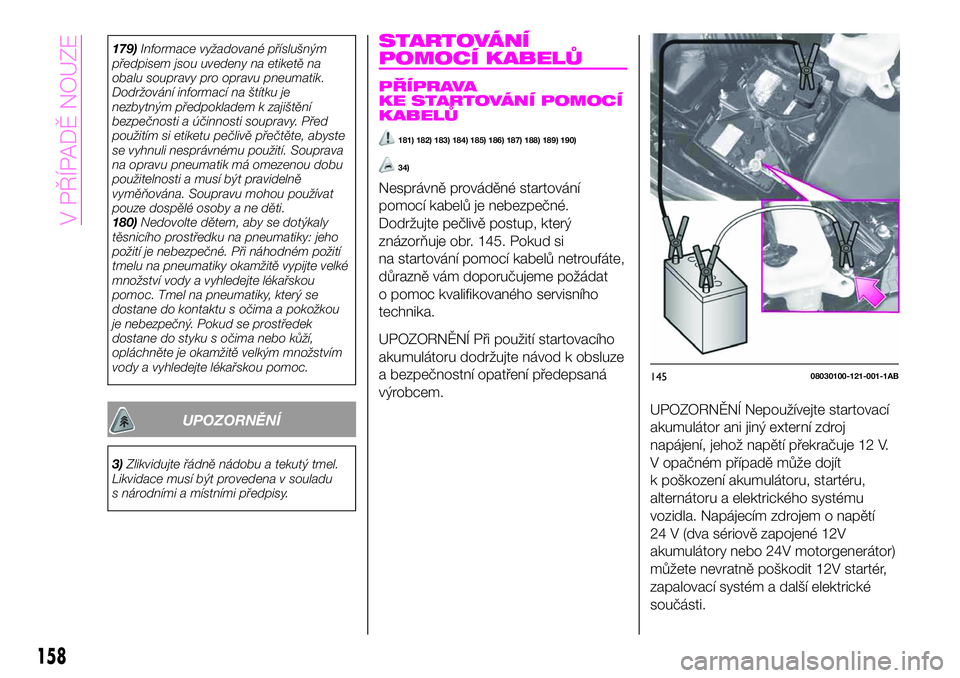

179)Informace vyžadované příslušným
předpisem jsou uvedeny na etiketě na
obalu soupravy pro opravu pneumatik.
Dodržování informací na štítku je
nezbytným předpokladem k zajištění
bezpečnosti a účinnosti soupravy. Před
použitím si etiketu pečlivě přečtěte, abyste
se vyhnuli nesprávnému použití. Souprava
na opravu pneumatik má omezenou dobu
použitelnosti a musí být pravidelně
vyměňována. Soupravu mohou používat
pouze dospělé osoby a ne děti.
180)Nedovolte dětem, aby se dotýkaly
těsnicího prostředku na pneumatiky: jeho
požití je nebezpečné. Při náhodném požití
tmelu na pneumatiky okamžitě vypijte velké
množství vody a vyhledejte lékařskou
pomoc. Tmel na pneumatiky, který se
dostane do kontaktu s očima a pokožkou
je nebezpečný. Pokud se prostředek
dostane do styku s očima nebo kůží,
opláchněte je okamžitě velkým množstvím
vody a vyhledejte lékařskou pomoc.
UPOZORNĚNÍ
3)Zlikvidujte řádně nádobu a tekutý tmel.
Likvidace musí být provedena v souladu
s národními a místními předpisy.
STARTOVÁNÍ
POMOCÍ KABELŮ
PŘÍPRAVA
KE STARTOVÁNÍ POMOCÍ
KABELŮ
181) 182) 183) 184) 185) 186) 187) 188) 189) 190)
34)
Nesprávně prováděné startování
pomocí kabelů je nebezpečné.
Dodržujte pečlivě postup, který
znázorňuje obr. 145. Pokud si
na startování pomocí kabelů netroufáte,
důrazně vám doporučujeme požádat
o pomoc kvalifikovaného servisního
technika.
UPOZORNĚNÍ Při použití startovacího
akumulátoru dodržujte návod k obsluze
a bezpečnostní opatření předepsaná
výrobcem.
UPOZORNĚNÍ Nepoužívejte startovací
akumulátor ani jiný externí zdroj
napájení, jehož napětí překračuje 12 V.
V opačném případě může dojít
k poškození akumulátoru, startéru,
alternátoru a elektrického systému
vozidla. Napájecím zdrojem o napětí
24 V (dva sériově zapojené 12V
akumulátory nebo 24V motorgenerátor)
můžete nevratně poškodit 12V startér,
zapalovací systém a další elektrické
součásti.
14508030100-121-001-1AB
158
V PŘÍPADĚ NOUZE
