Abarth 124 Spider 2020 Návod k použití a údržbě (in Czech)

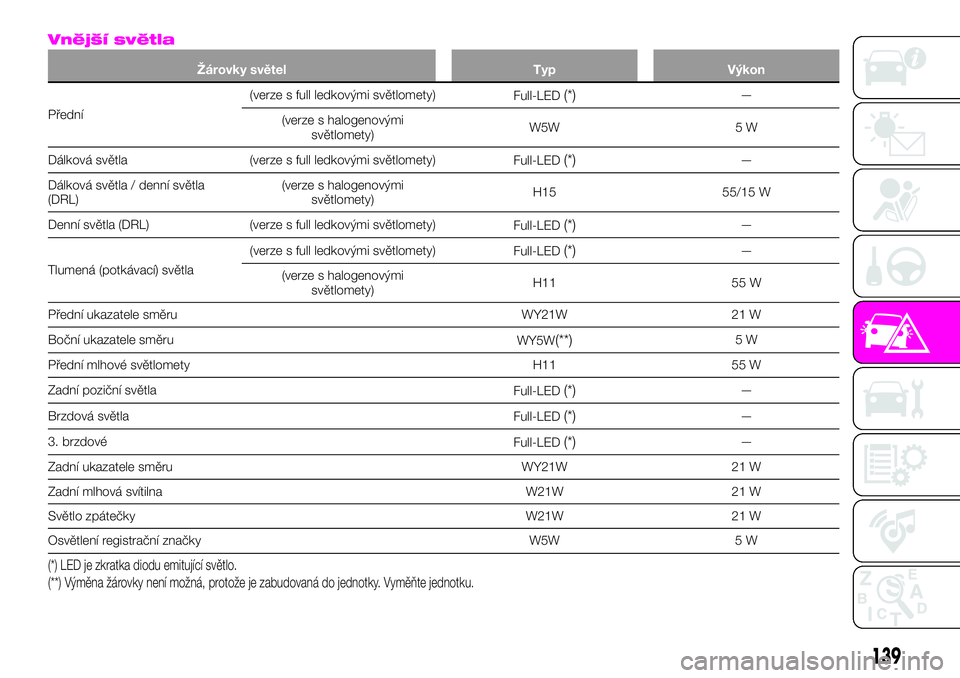

Vnější světla
Žárovky světel Typ Výkon
Přední(verze s full ledkovými světlomety)
Full-LED
(*)—
(verze s halogenovými
světlomety)W5W 5 W
Dálková světla (verze s full ledkovými světlomety)
Full-LED
(*)—
Dálková světla / denní světla
(DRL)(verze s halogenovými
světlomety)H15 55/15 W
Denní světla (DRL) (verze s full ledkovými světlomety)
Full-LED
(*)—
Tlumená (potkávací) světla(verze s full ledkovými světlomety)
Full-LED
(*)—
(verze s halogenovými
světlomety)H11 55 W
Přední ukazatele směru WY21W 21 W
Boční ukazatele směru
WY5W
(**)5W
Přední mlhové světlomety H11 55 W
Zadní poziční světla
Full-LED
(*)—
Brzdová světla
Full-LED
(*)—
3. brzdové
Full-LED
(*)—
Zadní ukazatele směru WY21W 21 W
Zadní mlhová svítilna W21W 21 W
Světlo zpátečky W21W 21 W
Osvětlení registrační značky W5W 5 W
(*) LED je zkratka diodu emitující světlo.
(**) Výměna žárovky není možná, protože je zabudovaná do jednotky. Vyměňte jednotku.
139

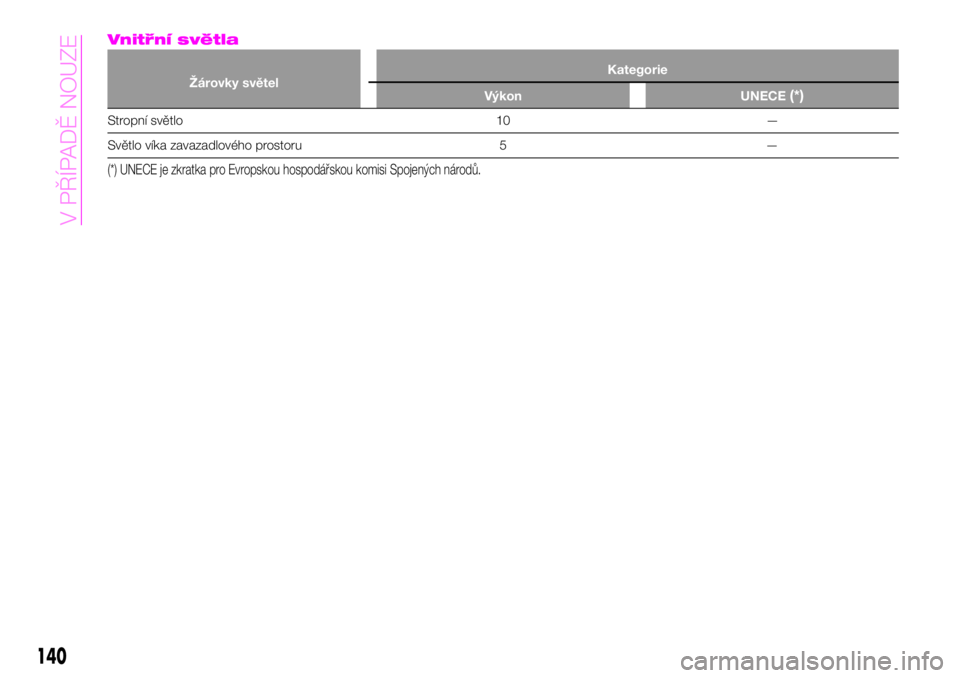

Vnitřní světla
Žárovky světelKategorie
Výkon UNECE(*)
Stropní světlo 10 —
Světlo víka zavazadlového prostoru 5 —
(*) UNECE je zkratka pro Evropskou hospodářskou komisi Spojených národů.
140
V PŘÍPADĚ NOUZE

VÝMĚNA ŽÁROVEK
VNĚJŠÍHO OSVĚTLENÍ

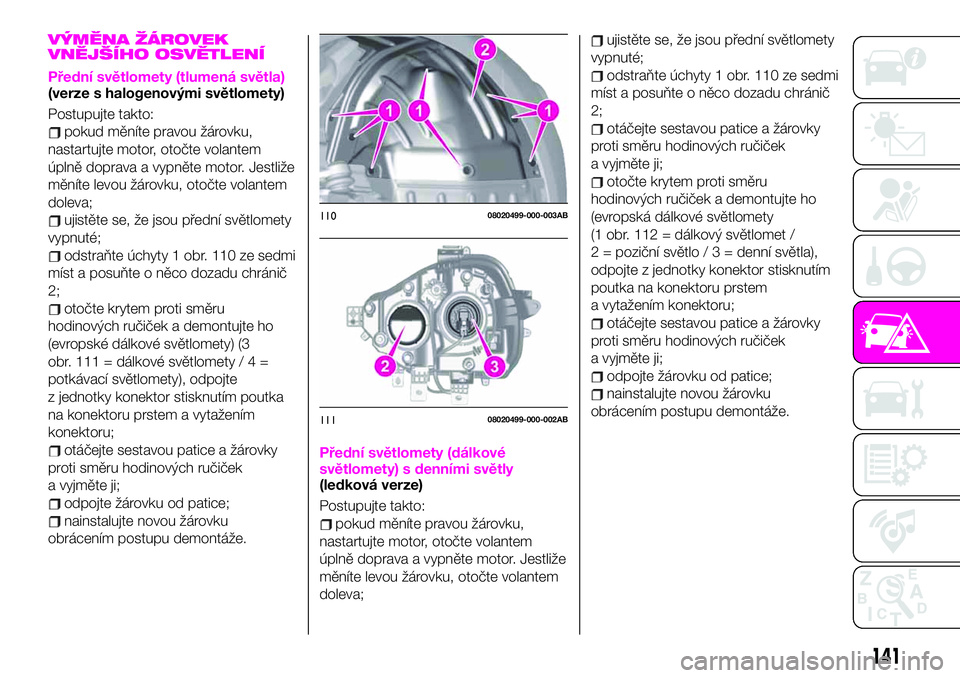

Přední světlomety (tlumená světla)(verze s halogenovými světlomety)
Postupujte takto:
pokud měníte pravou žárovku,
nastartujte motor, otočte volantem
úplně doprava a vypněte motor. Jestliže
měníte levou žárovku, otočte volantem
doleva;
ujistěte se, že jsou přední světlomety
vypnuté;
odstraňte úchyty 1 obr. 110 ze sedmi
míst a posuňte o něco dozadu chránič
2;
otočte krytem proti směru
hodinových ručiček a demontujte ho
(evropské dálkové světlomety) (3
obr. 111 = dálkové světlomety/4=
potkávací světlomety), odpojte
z jednotky konektor stisknutím poutka
na konektoru prstem a vytažením
konektoru;
otáčejte sestavou patice a žárovky
proti směru hodinových ručiček
a vyjměte ji;
odpojte žárovku od patice;
nainstalujte novou žárovku
obrácením postupu demontáže.
Přední světlomety (dálkové
světlomety) s denními světly
(ledková verze)
Postupujte takto:
pokud měníte pravou žárovku,
nastartujte motor, otočte volantem
úplně doprava a vypněte motor. Jestliže
měníte levou žárovku, otočte volantem
doleva;
ujistěte se, že jsou přední světlomety
vypnuté;
odstraňte úchyty 1 obr. 110 ze sedmi
míst a posuňte o něco dozadu chránič
2;
otáčejte sestavou patice a žárovky
proti směru hodinových ručiček
a vyjměte ji;
otočte krytem proti směru
hodinových ručiček a demontujte ho
(evropská dálkové světlomety
(1 obr. 112 = dálkový světlomet /
2 = poziční světlo / 3 = denní světla),
odpojte z jednotky konektor stisknutím
poutka na konektoru prstem
a vytažením konektoru;
otáčejte sestavou patice a žárovky
proti směru hodinových ručiček
a vyjměte ji;
odpojte žárovku od patice;
nainstalujte novou žárovku
obrácením postupu demontáže.
11008020499-000-003AB
11108020499-000-002AB
141

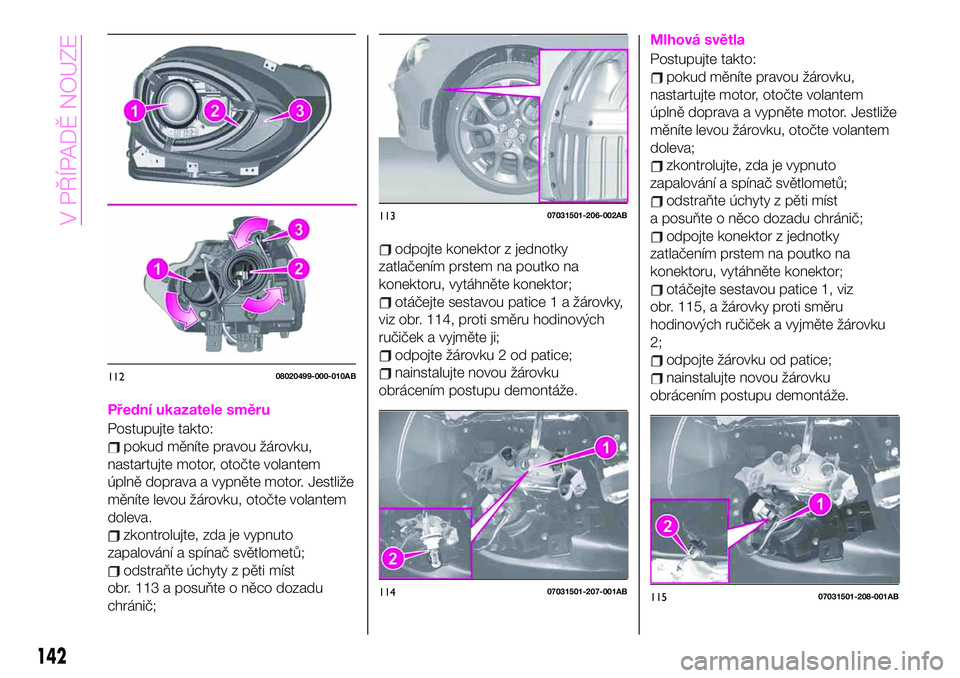

Přední ukazatele směru
Postupujte takto:
pokud měníte pravou žárovku,
nastartujte motor, otočte volantem
úplně doprava a vypněte motor. Jestliže
měníte levou žárovku, otočte volantem
doleva.
zkontrolujte, zda je vypnuto
zapalování a spínač světlometů;
odstraňte úchyty z pěti míst
obr. 113 a posuňte o něco dozadu
chránič;
odpojte konektor z jednotky
zatlačením prstem na poutko na
konektoru, vytáhněte konektor;
otáčejte sestavou patice 1 a žárovky,
viz obr. 114, proti směru hodinových
ručiček a vyjměte ji;
odpojte žárovku 2 od patice;
nainstalujte novou žárovku
obrácením postupu demontáže.
Mlhová světla
Postupujte takto:
pokud měníte pravou žárovku,
nastartujte motor, otočte volantem
úplně doprava a vypněte motor. Jestliže
měníte levou žárovku, otočte volantem
doleva;
zkontrolujte, zda je vypnuto
zapalování a spínač světlometů;
odstraňte úchyty z pěti míst
a posuňte o něco dozadu chránič;
odpojte konektor z jednotky
zatlačením prstem na poutko na
konektoru, vytáhněte konektor;
otáčejte sestavou patice 1, viz
obr. 115, a žárovky proti směru
hodinových ručiček a vyjměte žárovku
2;
odpojte žárovku od patice;
nainstalujte novou žárovku
obrácením postupu demontáže.11208020499-000-010AB
11307031501-206-002AB
11407031501-207-001AB11507031501-208-001AB
142
V PŘÍPADĚ NOUZE

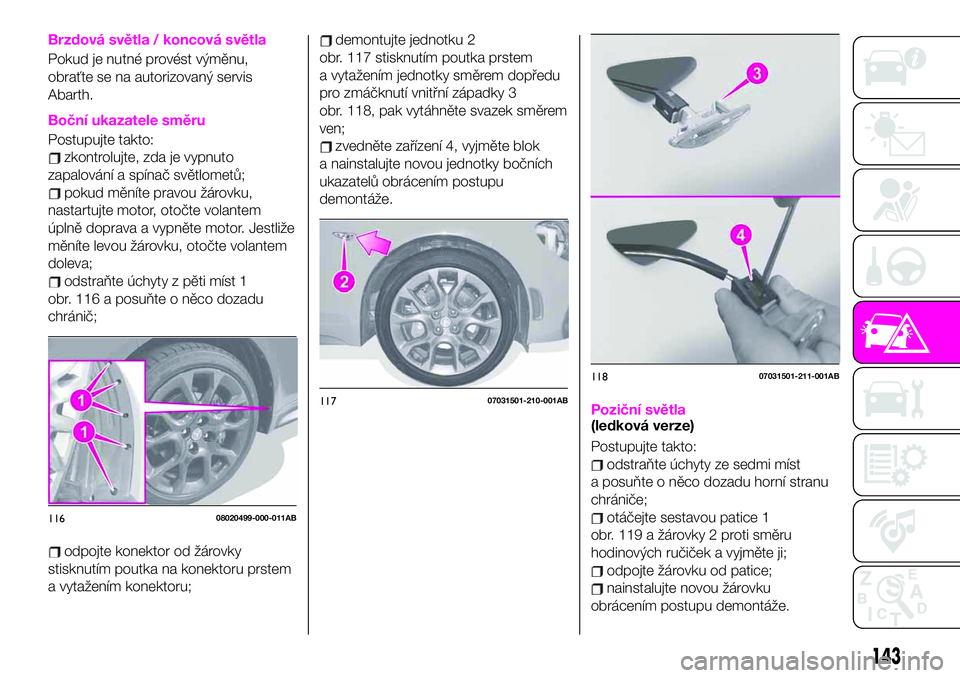

Brzdová světla / koncová světla
Pokud je nutné provést výměnu,
obraťte se na autorizovaný servis
Abarth.
Boční ukazatele směru
Postupujte takto:
zkontrolujte, zda je vypnuto
zapalování a spínač světlometů;
pokud měníte pravou žárovku,
nastartujte motor, otočte volantem
úplně doprava a vypněte motor. Jestliže
měníte levou žárovku, otočte volantem
doleva;
odstraňte úchyty z pěti míst 1
obr. 116 a posuňte o něco dozadu
chránič;
odpojte konektor od žárovky
stisknutím poutka na konektoru prstem
a vytažením konektoru;
demontujte jednotku 2
obr. 117 stisknutím poutka prstem
a vytažením jednotky směrem dopředu
pro zmáčknutí vnitřní západky 3
obr. 118, pak vytáhněte svazek směrem
ven;
zvedněte zařízení 4, vyjměte blok
a nainstalujte novou jednotky bočních
ukazatelů obrácením postupu
demontáže.
Poziční světla(ledková verze)
Postupujte takto:
odstraňte úchyty ze sedmi míst
a posuňte o něco dozadu horní stranu
chrániče;
otáčejte sestavou patice 1
obr. 119 a žárovky 2 proti směru
hodinových ručiček a vyjměte ji;
odpojte žárovku od patice;
nainstalujte novou žárovku
obrácením postupu demontáže.
11608020499-000-011AB
11707031501-210-001AB
11807031501-211-001AB
143

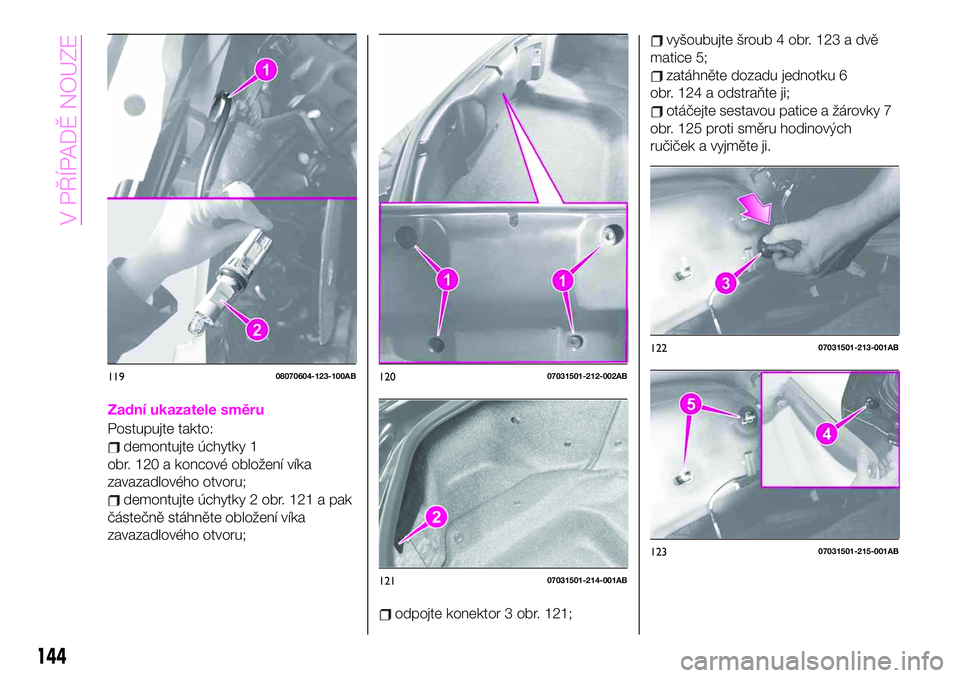

Zadní ukazatele směru
Postupujte takto:
demontujte úchytky 1
obr. 120 a koncové obložení víka
zavazadlového otvoru;
demontujte úchytky 2 obr. 121 a pak
částečně stáhněte obložení víka
zavazadlového otvoru;
odpojte konektor 3 obr. 121;
vyšoubujte šroub 4 obr. 123 a dvě
matice 5;
zatáhněte dozadu jednotku 6
obr. 124 a odstraňte ji;
otáčejte sestavou patice a žárovky 7
obr. 125 proti směru hodinových
ručiček a vyjměte ji.
11908070604-123-100AB12007031501-212-002AB
12107031501-214-001AB
12207031501-213-001AB
12307031501-215-001AB
144
V PŘÍPADĚ NOUZE

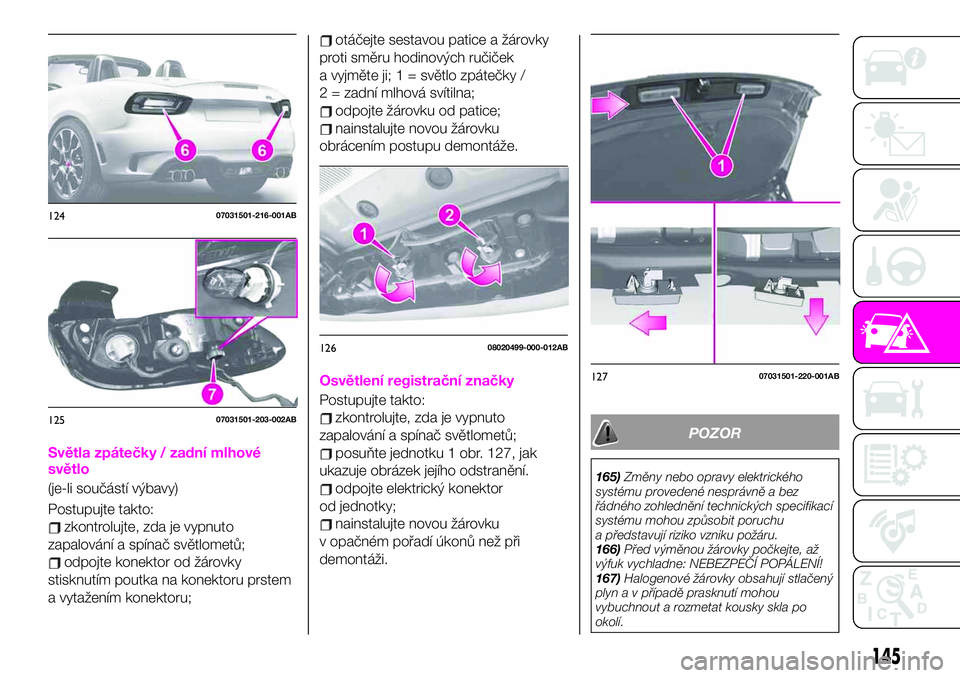

Světla zpátečky / zadní mlhové
světlo
(je-li součástí výbavy)
Postupujte takto:
zkontrolujte, zda je vypnuto
zapalování a spínač světlometů;
odpojte konektor od žárovky
stisknutím poutka na konektoru prstem
a vytažením konektoru;
otáčejte sestavou patice a žárovky
proti směru hodinových ručiček
a vyjměte ji; 1 = světlo zpátečky /
2 = zadní mlhová svítilna;
odpojte žárovku od patice;
nainstalujte novou žárovku
obrácením postupu demontáže.
Osvětlení registrační značky
Postupujte takto:
zkontrolujte, zda je vypnuto
zapalování a spínač světlometů;
posuňte jednotku 1 obr. 127, jak
ukazuje obrázek jejího odstranění.
odpojte elektrický konektor
od jednotky;
nainstalujte novou žárovku
v opačném pořadí úkonů než při
demontáži.
POZOR
165)Změny nebo opravy elektrického
systému provedené nesprávně a bez
řádného zohlednění technických specifikací
systému mohou způsobit poruchu
a představují riziko vzniku požáru.
166)Před výměnou žárovky počkejte, až
výfuk vychladne: NEBEZPEČÍ POPÁLENÍ!
167)Halogenové žárovky obsahují stlačený
plyn a v případě prasknutí mohou
vybuchnout a rozmetat kousky skla po
okolí.
12407031501-216-001AB
12507031501-203-002AB
12608020499-000-012AB
12707031501-220-001AB
145

168)Žárovky měňte pouze v případě, že je
vypnutý motor. Také zajistěte, aby byl
motor studený, abyste se vyhnuli popálení.
UPOZORNĚNÍ
30)Bude-li to možné, doporučuje se
výměnu žárovek provádět u autorizovaného
servisu Abarth. Řádná funkce a orientace
vnějších světel je základním předpokladem
bezpečné jízdy a splnění zákonných
předpisů.
31)Halogenové žárovky držte vždy pouze
za kovové části. Pokud se dotknete
průhledné skleněné části žárovky, může to
snížit intenzitu emitovaného světla
a dokonce zkrátit životnost. V případě
náhodného kontaktu otřete žárovku
tkaninou namočenou v alkoholu a nechte ji
uschnout.
VÝMĚNA POJISTEK
VŠEOBECNÉ INFORMACE
169) 170) 171) 172) 173)
32) 33)
Umístění pojistek
Pojistky jsou seskupeny ve dvou
pojistkových skříňkách, které jsou
umístěny na levé straně vozidla a pod
kapotou.
POJISTKY NA LEVÉ
STRANĚ VOZIDLA
Postupujte takto:
zkontrolujte, zda je vypnuto
zapalování a ostatní spínače;
otevřete kryt pojistkového panelu, viz
obr. 128 (nachází se v blízkosti dveří);
stiskněte upevňovací kroužek
a sejměte ochranný kryt;
vytáhněte pojistku přímo ven pomocí
úchytky, která je k dispozici
na pojistkovém bloku v prostoru
motoru, viz obr. 129;
zkontrolujte pojistku a vyměňte ji,
pokud je spálená;
vložte novou pojistku se stejnou
ampérovou hodnotou a zkontrolujte,
zda je bezpečně upevněna. Pokud
nelze pojistku řádně zasunout,
kontaktujte autorizovaný servis Abarth.
Nemáte-li k dispozici náhradní pojistky,
půjčte si pojistku se stejnými hodnotami
z okruhu, který není bezpodmínečně
nutný k provozu vozidla, například
z okruhu AUDIO (Zvuk) nebo OUTLET
(Zásuvka);
nasaďte zpět kryt a zkontrolujte, zda
je bezpečně upevněn.12807031601-121-001AB
12907031601-122-001AB
146
V PŘÍPADĚ NOUZE

UPOZORNĚNÍ Pojistky vždy vyměňujte
za originální pojistky FCA nebo
ekvivalentní pojistky se stejnými
jmenovitými hodnotami. V opačném
případě může dojít k poškození
elektrického systému.POJISTKY POD
KAPOTOU
Zkontrolujte, zda je vypnuto zapalování
a ostatní spínače, a sejměte kryt
pojistkového bloku. Jestliže bude
zámek uvolněn násilím, může se kryt
pojistkového bloku dostat po sejmutí
do styku s rámem a poškrábat se.
Při demontáži krytu postupujte pomalu
a dodržujte následující postup:

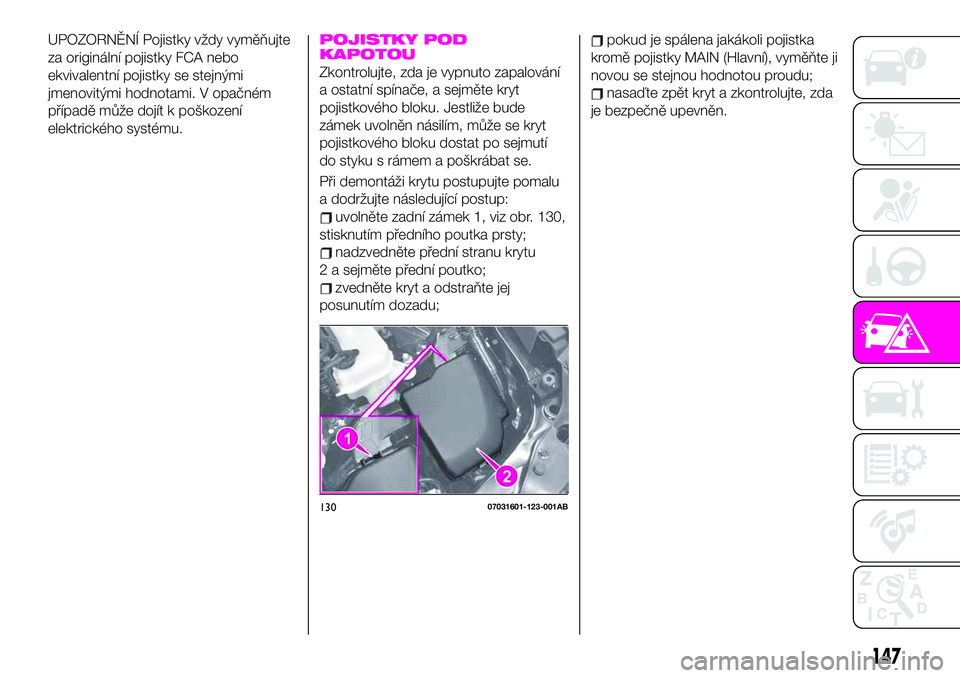

uvolněte zadní zámek 1, viz obr. 130,
stisknutím předního poutka prsty;
nadzvedněte přední stranu krytu
2 a sejměte přední poutko;
zvedněte kryt a odstraňte jej
posunutím dozadu;
pokud je spálena jakákoli pojistka
kromě pojistky MAIN (Hlavní), vyměňte ji
novou se stejnou hodnotou proudu;
nasaďte zpět kryt a zkontrolujte, zda
je bezpečně upevněn.
13007031601-123-001AB
147

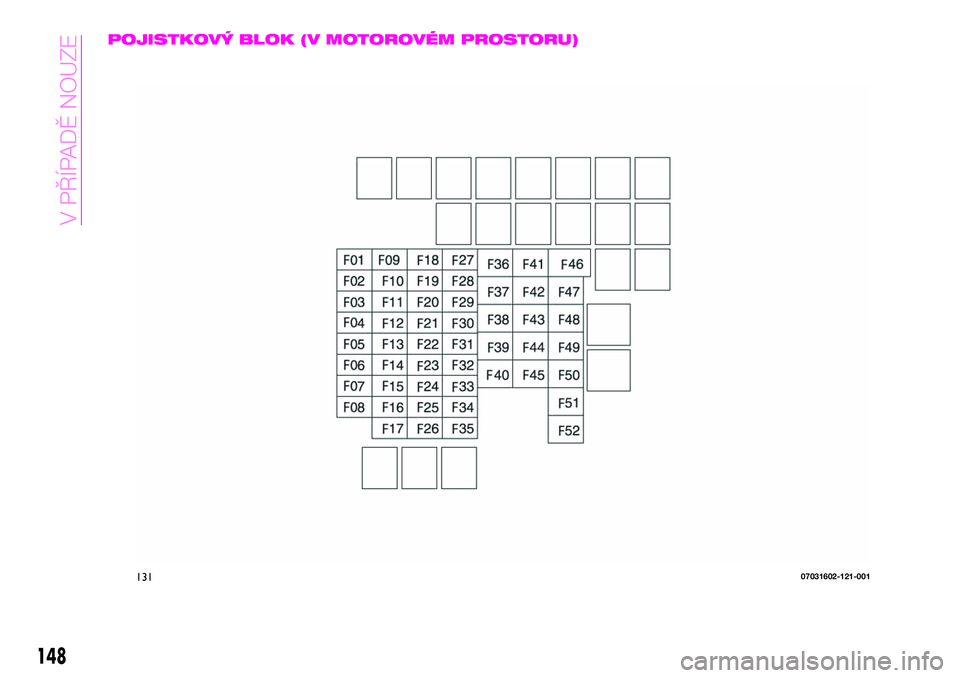

POJISTKOVÝ BLOK (V MOTOROVÉM PROSTORU)
