Abarth 500 2008 Instructieboek (in Dutch)

100
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN

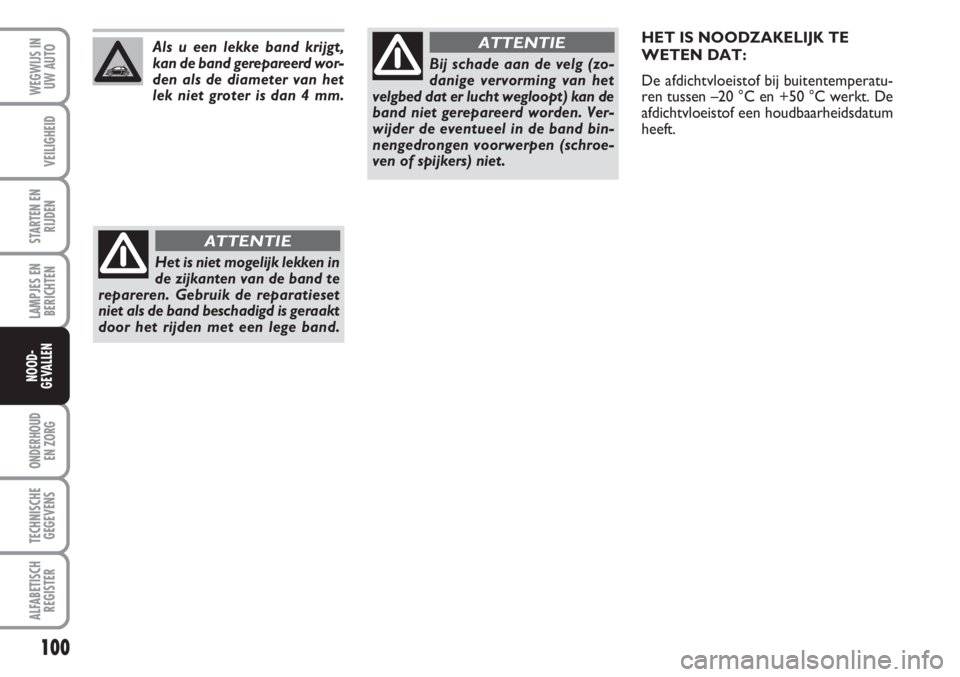

Als u een lekke band krijgt,
kan de band gerepareerd wor-
den als de diameter van het
lek niet groter is dan 4 mm.
Het is niet mogelijk lekken in
de zijkanten van de band te
repareren. Gebruik de reparatieset
niet als de band beschadigd is geraakt
door het rijden met een lege band.
ATTENTIE
Bij schade aan de velg (zo-
danige vervorming van het
velgbed dat er lucht wegloopt) kan de
band niet gerepareerd worden. Ver-
wijder de eventueel in de band bin-
nengedrongen voorwerpen (schroe-
ven of spijkers) niet.
ATTENTIEHET IS NOODZAKELIJK TE
WETEN DAT:
De afdichtvloeistof bij buitentemperatu-
ren tussen –20 °C en +50 °C werkt. De
afdichtvloeistof een houdbaarheidsdatum
heeft.

101
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN

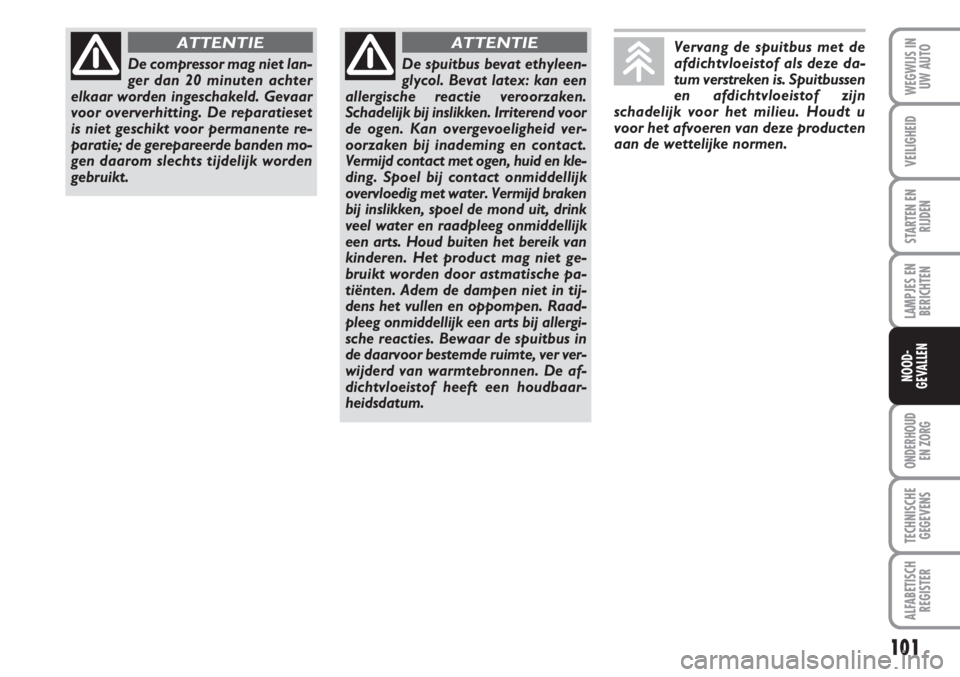

De compressor mag niet lan-
ger dan 20 minuten achter
elkaar worden ingeschakeld. Gevaar
voor oververhitting. De reparatieset
is niet geschikt voor permanente re-
paratie; de gerepareerde banden mo-
gen daarom slechts tijdelijk worden
gebruikt.
ATTENTIE
De spuitbus bevat ethyleen-
glycol. Bevat latex: kan een
allergische reactie veroorzaken.
Schadelijk bij inslikken. Irriterend voor
de ogen. Kan overgevoeligheid ver-
oorzaken bij inademing en contact.
Vermijd contact met ogen, huid en kle-
ding. Spoel bij contact onmiddellijk
overvloedig met water. Vermijd braken
bij inslikken, spoel de mond uit, drink
veel water en raadpleeg onmiddellijk
een arts. Houd buiten het bereik van
kinderen. Het product mag niet ge-
bruikt worden door astmatische pa-
tiënten. Adem de dampen niet in tij-
dens het vullen en oppompen. Raad-
pleeg onmiddellijk een arts bij allergi-
sche reacties. Bewaar de spuitbus in
de daarvoor bestemde ruimte, ver ver-
wijderd van warmtebronnen. De af-
dichtvloeistof heeft een houdbaar-
heidsdatum.
ATTENTIEVervang de spuitbus met de
afdichtvloeistof als deze da-
tum verstreken is. Spuitbussen
en afdichtvloeistof zijn
schadelijk voor het milieu. Houdt u
voor het afvoeren van deze producten
aan de wettelijke normen.

102
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN

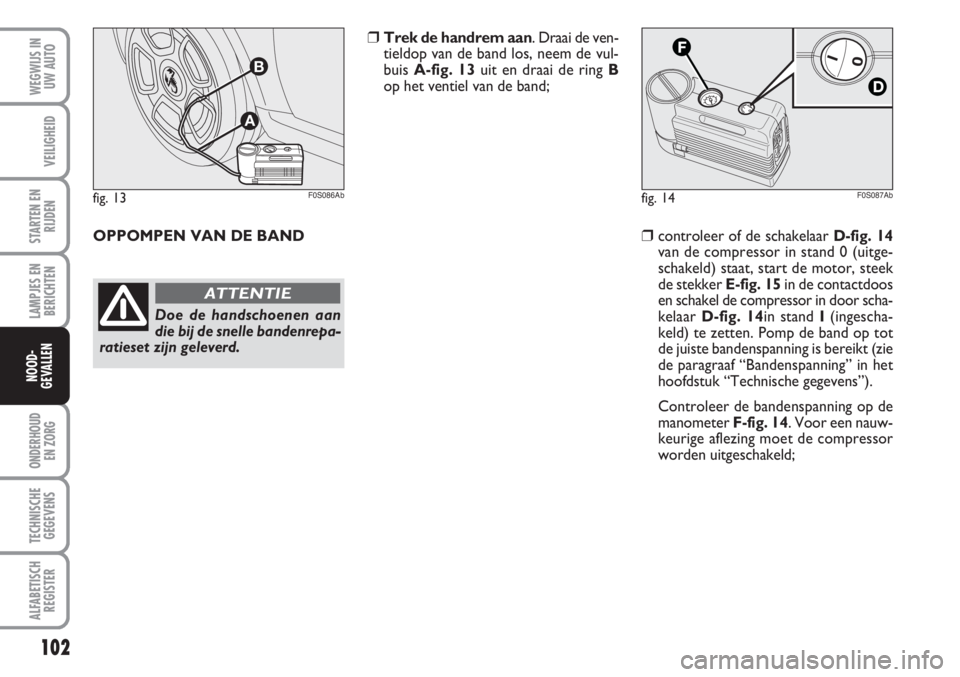

fig. 13
A
B
F0S086Abfig. 14F0S087Ab
Doe de handschoenen aan
die bij de snelle bandenrepa-
ratieset zijn geleverd.
ATTENTIE
❒Trek de handrem aan. Draai de ven-
tieldop van de band los, neem de vul-
buis A-fig. 13uit en draai de ring B
op het ventiel van de band;
❒controleer of de schakelaar D-fig. 14
van de compressor in stand 0 (uitge-
schakeld) staat, start de motor, steek
de stekker E-fig. 15in de contactdoos
en schakel de compressor in door scha-
kelaar D-fig. 14in stand I(ingescha-
keld) te zetten. Pomp de band op tot
de juiste bandenspanning is bereikt (zie
de paragraaf “Bandenspanning” in het
hoofdstuk “Technische gegevens”).
Controleer de bandenspanning op de
manometer F-fig. 14. Voor een nauw-
keurige aflezing moet de compressor
worden uitgeschakeld; OPPOMPEN VAN DE BAND

103
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN
fig. 15F0S0122mfig. 16F0S0123m
❒als u er niet in slaagt binnen 5 minuten
de bandenspanning op ten minste 1,5
bar te krijgen, koppel dan de compres-
sor los van het ventiel en de contact-
doos en verplaats vervolgens de auto
ongeveer 10 meter naar voren of naar
achteren, zodat de afdichtvloeistof in de
band verdeeld wordt; pomp de band
vervolgens weer op;❒als u tijdens het herstellen van de ban-
denspanning er niet in slaagt de span-
ning op ten minste 1,8 bar te brengen,
mag niet verder worden gereden, om-
dat de band te erg beschadigd is en Fix
& Go de vereiste wegligging niet kan ga-
randeren; wendt u tot het Abarth Ser-
vicenetwerk;
❒als de band op de juiste spanning is ge-
bracht (zie de paragraaf “Bandenspan-
ning” in het hoofdstuk “Technische ge-
gevens”), vertrek dan onmiddellijk;

104
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN

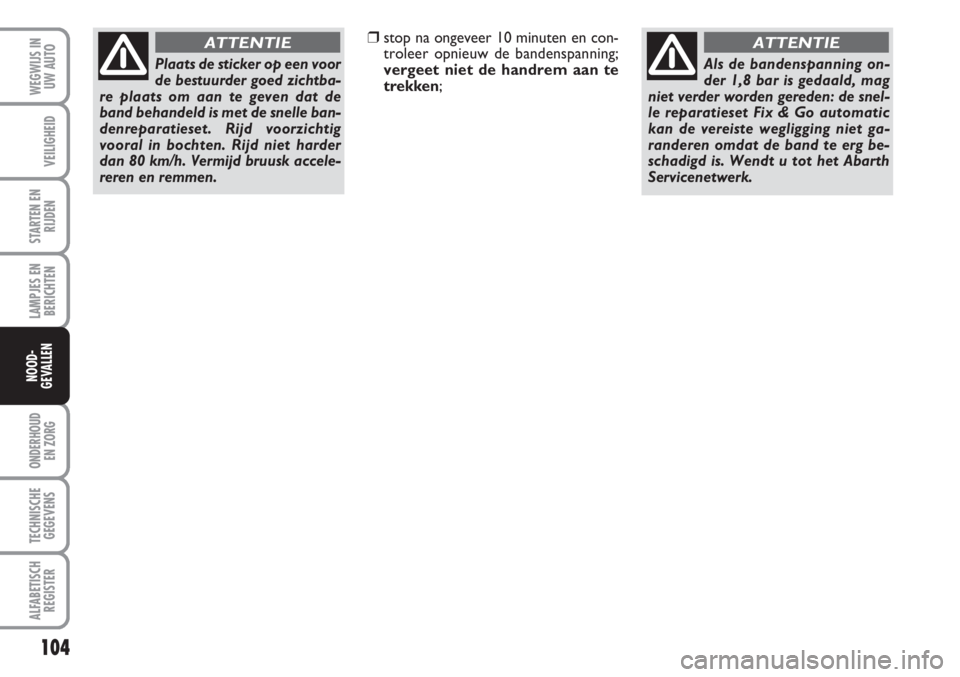

Plaats de sticker op een voor
de bestuurder goed zichtba-
re plaats om aan te geven dat de
band behandeld is met de snelle ban-
denreparatieset. Rijd voorzichtig
vooral in bochten. Rijd niet harder
dan 80 km/h. Vermijd bruusk accele-
reren en remmen.
ATTENTIE❒stop na ongeveer 10 minuten en con-
troleer opnieuw de bandenspanning;
vergeet niet de handrem aan te
trekken;
Als de bandenspanning on-
der 1,8 bar is gedaald, mag
niet verder worden gereden: de snel-
le reparatieset Fix & Go automatic
kan de vereiste wegligging niet ga-
randeren omdat de band te erg be-
schadigd is. Wendt u tot het Abarth
Servicenetwerk.
ATTENTIE

105
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN
❒als een spanning van ten minste 1,8 bar
wordt gemeten, herstel dan de correc-
te bandenspanning (met draaiende mo-
tor en aangetrokken handrem) en rijdt
verder;
❒rijd zeer voorzichtig naar de dichtstbij-
zijnde werkplaats van het Abarth Ser-
vicenetwerk.
U moet absoluut aangeven
dat de band is gerepareerd
met de snelle bandenreparatieset.
Overhandig de informatiefolder aan
het personeel dat de band moet re-
pareren die behandeld is met de ban-
denreparatieset.
ATTENTIE
fig. 17F0S090Ab
ALLEEN VOOR HET
CONTROLEREN EN
HERSTELLEN VAN DE
SPANNING
De compressor kan ook worden gebruikt
voor het herstellen van de bandenspan-
ning. Maak de snelkoppeling los en verbind
de koppeling direct met het ventiel van de
band fig. 17; op deze manier wordt de
spuitbus niet met de compressor verbon-
den en wordt de afdichtvloeistof niet in de
band gespoten.

106
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN
fig. 18F0S091Ab
PROCEDURE VOOR HET
VERVANGEN
VAN DE SPUITBUS
Ga als volgt te werk voor het vervangen
van de spuitbus:
❒maak de koppeling A-fig. 18los;
❒draai de te vervangen spuitbus linksom
en trek de spuitbus omhoog;
❒plaats de nieuwe spuitbus en draai de
spuitbus rechtsom;
❒sluit de koppeling Aaan op de spuit-
bus en plaats de doorzichtige vulbuis
Bin het daarvoor bestemde vak.

107
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN
❒als u een gloeilamp in de koplamp hebt
vervangen, controleer dan om veilig-
heidsredenen altijd of de afstelling nog
goed is;
❒als een lamp niet brandt, controleer dan
eerst of de zekering niet doorgebrand
is, voordat u de lamp vervangt: zie voor
de plaats van de zekeringen de paragraaf
“Zekeringen vervangen” in dit hoofd-
stuk.
GLOEILAMP
VERVANGEN
ALGEMENE AANWIJZINGEN
❒Controleer voordat u een lamp ver-
vangt of de contacten niet zijn geoxi-
deerd;
❒vervang een defecte lamp door een
exemplaar van hetzelfde type en ver-
mogen;
Modificaties of reparaties
aan de elektrische installatie
die niet correct worden uitgevoerd en
waarbij geen rekening wordt gehou-
den met de technische specificaties
van het systeem, kunnen storingen in
de werking en zelfs brand veroorza-
ken.
ATTENTIE

108
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN
Wij raden u aan defecte gloei-
lampen, indien mogelijk, door
het Abarth Servicenetwerk te
laten vervangen. De juiste
werking en afstelling van de buitenver-
lichting zijn van essentieel belang voor
de rijveiligheid en bovendien wettelijk
verplicht.
Halogeenlampen bevatten
gas onder druk. Bij breuk
kunnen er glassplinters wegschieten.
ATTENTIEHalogeenlampen mag u uit-
sluitend aanraken op het me-
talen gedeelte. Als u de bol
met uw vingers aanraakt, zal
de lichtopbrengst van de lamp terug-
lopen en kan ook de levensduur be-
perkt worden. Als u de bol per onge-
luk toch hebt aangeraakt, moet u de
bol schoonwrijven met een doekje met
alcohol en daarna laten drogen.

109
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOOD-
GEVALLEN

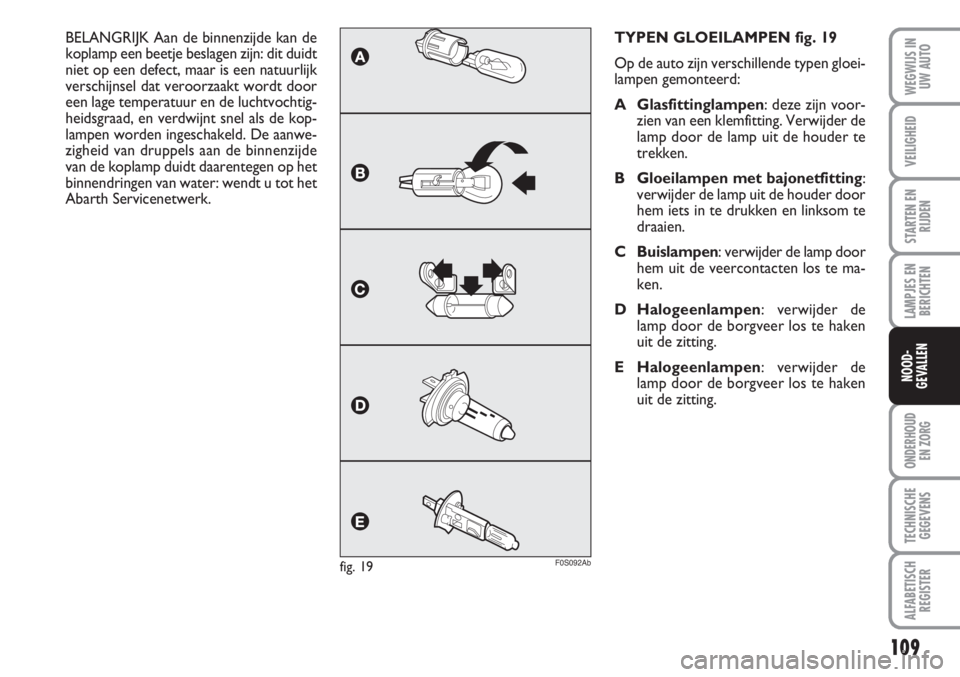

TYPEN GLOEILAMPEN fig. 19
Op de auto zijn verschillende typen gloei-
lampen gemonteerd:
A Glasfittinglampen: deze zijn voor-
zien van een klemfitting. Verwijder de
lamp door de lamp uit de houder te
trekken.
B Gloeilampen met bajonetfitting:
verwijder de lamp uit de houder door
hem iets in te drukken en linksom te
draaien.
C Buislampen: verwijder de lamp door
hem uit de veercontacten los te ma-
ken.
D Halogeenlampen: verwijder de
lamp door de borgveer los te haken
uit de zitting.
E Halogeenlampen: verwijder de
lamp door de borgveer los te haken
uit de zitting.
F0S092Abfig. 19
BELANGRIJK Aan de binnenzijde kan de
koplamp een beetje beslagen zijn: dit duidt
niet op een defect, maar is een natuurlijk
verschijnsel dat veroorzaakt wordt door
een lage temperatuur en de luchtvochtig-
heidsgraad, en verdwijnt snel als de kop-
lampen worden ingeschakeld. De aanwe-
zigheid van druppels aan de binnenzijde
van de koplamp duidt daarentegen op het
binnendringen van water: wendt u tot het
Abarth Servicenetwerk.
