Abarth 500 2010 Betriebsanleitung (in German)

10
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS

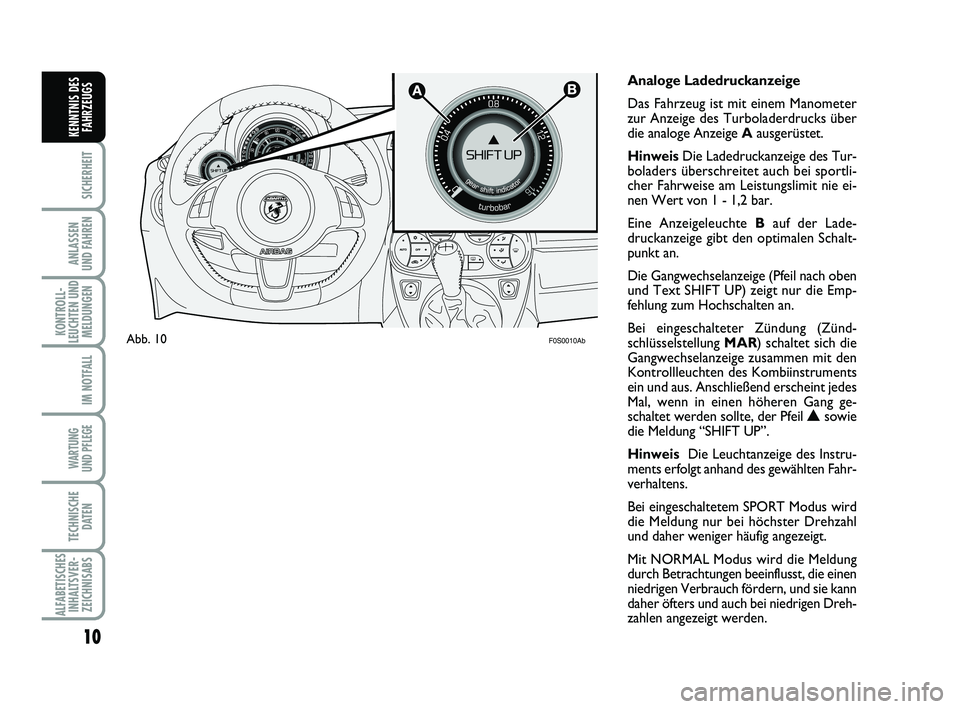

Analoge Ladedruckanzeige
Das Fahrzeug ist mit einem Manometer
zur Anzeige des Turboladerdrucks über
die analoge Anzeige Aausgerüstet.
HinweisDie Ladedruckanzeige des Tur-
boladers überschreitet auch bei sportli-
cher Fahrweise am Leistungslimit nie ei-
nen Wert von 1 - 1,2 bar.
Eine Anzeigeleuchte Bauf der Lade-
druckanzeige gibt den optimalen Schalt-
punkt an.
Die Gangwechselanzeige (Pfeil nach oben
und Text SHIFT UP) zeigt nur die Emp-
fehlung zum Hochschalten an.
Bei eingeschalteter Zündung (Zünd-
schlüsselstellung MAR) schaltet sich die
Gangwechselanzeige zusammen mit den
Kontrollleuchten des Kombiinstruments
ein und aus. Anschließend erscheint jedes
Mal, wenn in einen höheren Gang ge-
schaltet werden sollte, der Pfeil Nsowie
die Meldung “SHIFT UP”.
HinweisDie Leuchtanzeige des Instru-
ments erfolgt anhand des gewählten Fahr-
verhaltens.
Bei eingeschaltetem SPORT Modus wird
die Meldung nur bei höchster Drehzahl
und daher weniger häufig angezeigt.
Mit NORMAL Modus wird die Meldung
durch Betrachtungen beeinflusst, die einen
niedrigen Verbrauch fördern, und sie kann
daher öfters und auch bei niedrigen Dreh-
zahlen angezeigt werden.

F0S0010AbAbb. 10
001-022 ABARTH 500 TED 29-04-2009 9:47 Pagina 10

11
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS

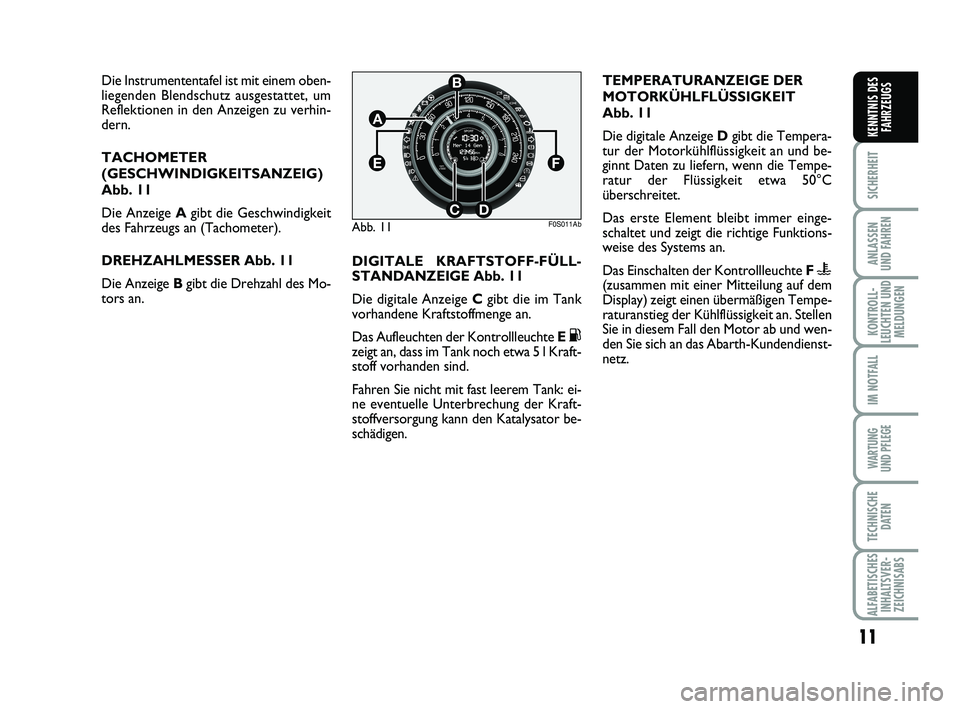

Die Instrumententafel ist mit einem oben-
liegenden Blendschutz ausgestattet, um
Reflektionen in den Anzeigen zu verhin-
dern.
TACHOMETER
(GESCHWINDIGKEITSANZEIG)
Abb. 11
Die Anzeige Agibt die Geschwindigkeit
des Fahrzeugs an (Tachometer).
DREHZAHLMESSER Abb. 11
Die Anzeige Bgibt die Drehzahl des Mo-
tors an.
Abb. 11
B
A
CD
EF
F0S011Ab
DIGITALE KRAFTSTOFF-FÜLL-
STANDANZEIGE Abb. 11
Die digitale Anzeige C gibt die im Tank
vorhandene Kraftstoffmenge an.
Das Aufleuchten der Kontrollleuchte E
Kzeigt an, dass im Tank noch etwa 5 l Kraft-
stoff vorhanden sind.
Fahren Sie nicht mit fast leerem Tank: ei-
ne eventuelle Unterbrechung der Kraft-
stoffversorgung kann den Katalysator be-
schädigen.TEMPERATURANZEIGE DER
MOTORKÜHLFLÜSSIGKEIT
Abb. 11
Die digitale Anzeige Dgibt die Tempera-
tur der Motorkühlflüssigkeit an und be-
ginnt Daten zu liefern, wenn die Tempe-
ratur der Flüssigkeit etwa 50°C
überschreitet.
Das erste Element bleibt immer einge-
schaltet und zeigt die richtige Funktions-
weise des Systems an.
Das Einschalten der Kontrollleuchte F
u(zusammen mit einer Mitteilung auf dem
Display) zeigt einen übermäßigen Tempe-
raturanstieg der Kühlflüssigkeit an. Stellen
Sie in diesem Fall den Motor ab und wen-
den Sie sich an das Abarth-Kundendienst-
netz.
001-022 ABARTH 500 TED 29-04-2009 9:47 Pagina 11

12
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS

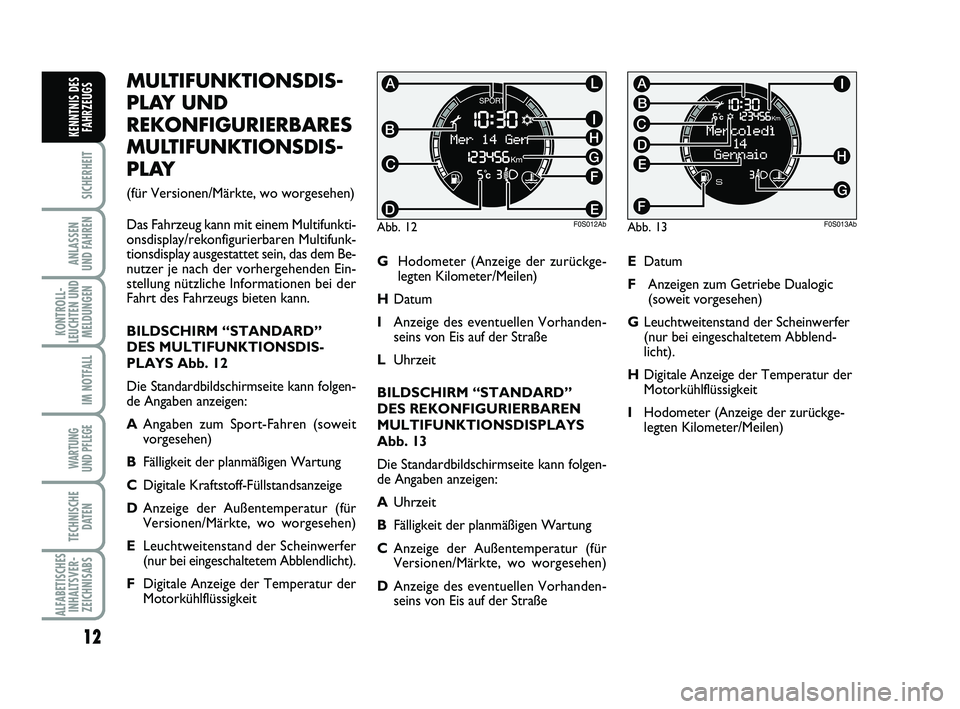

MULTIFUNKTIONSDIS-
PLAY UND
REKONFIGURIERBARES
MULTIFUNKTIONSDIS-
PLAY
(für Versionen/Märkte, wo worgesehen)
Das Fahrzeug kann mit einem Multifunkti-
onsdisplay/rekonfigurierbaren Multifunk-
tionsdisplay ausgestattet sein, das dem Be-
nutzer je nach der vorhergehenden Ein-
stellung nützliche Informationen bei der
Fahrt des Fahrzeugs bieten kann.
BILDSCHIRM “STANDARD”
DES MULTIFUNKTIONSDIS-
PLAYS Abb. 12
Die Standardbildschirmseite kann folgen-
de Angaben anzeigen:
AAngaben zum Sport-Fahren (soweit
vorgesehen)
BFälligkeit der planmäßigen Wartung
CDigitale Kraftstoff-Füllstandsanzeige
DAnzeige der Außentemperatur (für
Versionen/Märkte, wo worgesehen)
ELeuchtweitenstand der Scheinwerfer
(nur bei eingeschaltetem Abblendlicht).
FDigitale Anzeige der Temperatur der
Motorkühlflüssigkeit GHodometer (Anzeige der zurückge-
legten Kilometer/Meilen)
HDatum
IAnzeige des eventuellen Vorhanden-
seins von Eis auf der Straße
LUhrzeit
BILDSCHIRM “STANDARD”
DES REKONFIGURIERBAREN
MULTIFUNKTIONSDISPLAYS
Abb. 13
Die Standardbildschirmseite kann folgen-
de Angaben anzeigen:
AUhrzeit
BFälligkeit der planmäßigen Wartung
CAnzeige der Außentemperatur (für
Versionen/Märkte, wo worgesehen)
DAnzeige des eventuellen Vorhanden-
seins von Eis auf der Straße
Abb. 12
I
E
F
G
L
H
D
B
C
A
F0S012Ab
EDatum
FAnzeigen zum Getriebe Dualogic
(soweit vorgesehen)
GLeuchtweitenstand der Scheinwerfer
(nur bei eingeschaltetem Abblend-
licht).
HDigitale Anzeige der Temperatur der
Motorkühlflüssigkeit
IHodometer (Anzeige der zurückge-
legten Kilometer/Meilen)
Abb. 13
C
B
G
A
H
I
F
D
E
F0S013Ab
001-022 ABARTH 500 TED 29-04-2009 9:47 Pagina 12

13
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS

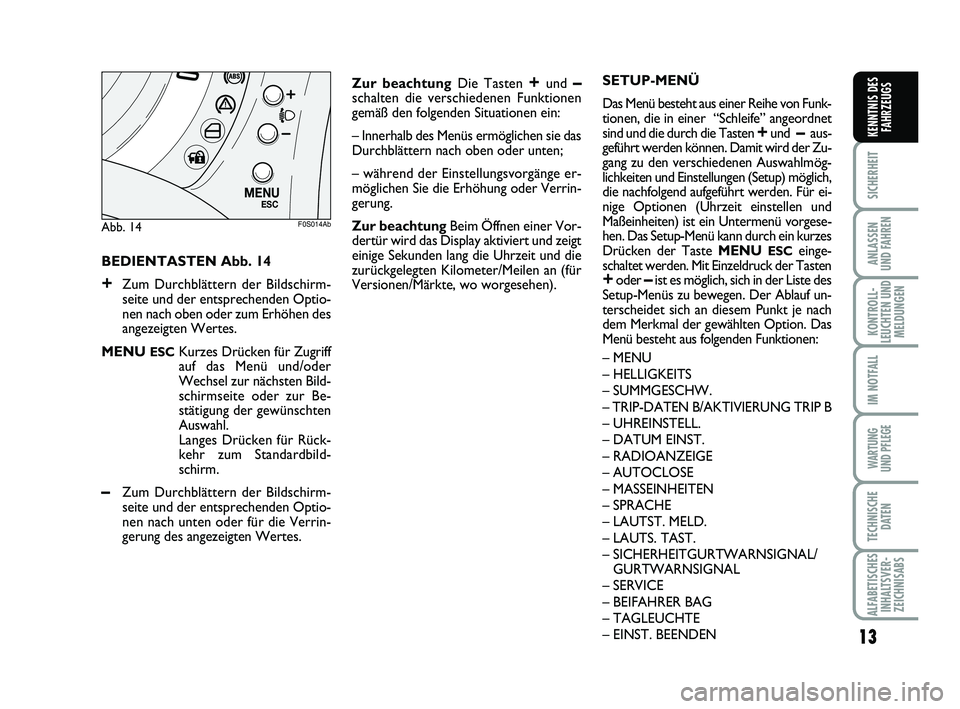

BEDIENTASTEN Abb. 14
+Zum Durchblättern der Bildschirm-
seite und der entsprechenden Optio-
nen nach oben oder zum Erhöhen des
angezeigten Wertes.
MENU
ESCKurzes Drücken für Zugriff
auf das Menü und/oder
Wechsel zur nächsten Bild-
schirmseite oder zur Be-
stätigung der gewünschten
Auswahl.
Langes Drücken für Rück-
kehr zum Standardbild-
schirm.
–Zum Durchblättern der Bildschirm-
seite und der entsprechenden Optio-
nen nach unten oder für die Verrin-
gerung des angezeigten Wertes.Zur beachtungDie Tasten
+und –schalten die verschiedenen Funktionen
gemäß den folgenden Situationen ein:
– Innerhalb des Menüs ermöglichen sie das
Durchblättern nach oben oder unten;
– während der Einstellungsvorgänge er-
möglichen Sie die Erhöhung oder Verrin-
gerung.
Zur beachtung Beim Öffnen einer Vor-
dertür wird das Display aktiviert und zeigt
einige Sekunden lang die Uhrzeit und die
zurückgelegten Kilometer/Meilen an (für
Versionen/Märkte, wo worgesehen).
Abb. 14
M E N UE S C
F0S014Ab
SETUP-MENÜ
Das Menü besteht aus einer Reihe von Funk-
tionen, die in einer “Schleife” angeordnet
sind und die durch die Tasten
+und – aus-
geführt werden können. Damit wird der Zu-
gang zu den verschiedenen Auswahlmög-
lichkeiten und Einstellungen (Setup) möglich,
die nachfolgend aufgeführt werden. Für ei-
nige Optionen (Uhrzeit einstellen und
Maßeinheiten) ist ein Untermenü vorgese-
hen. Das Setup-Menü kann durch ein kurzes
Drücken der Taste MENU
ESCeinge-
schaltet werden. Mit Einzeldruck der Tasten
+oder –ist es möglich, sich in der Liste des
Setup-Menüs zu bewegen. Der Ablauf un-
terscheidet sich an diesem Punkt je nach
dem Merkmal der gewählten Option. Das
Menü besteht aus folgenden Funktionen:
– MENU
– HELLIGKEITS
– SUMMGESCHW.
– TRIP-DATEN B/AKTIVIERUNG TRIP B
– UHREINSTELL.
– DATUM EINST.
– RADIOANZEIGE
– AUTOCLOSE
– MASSEINHEITEN
– SPRACHE
– LAUTST. MELD.
– LAUTS. TAST.
– SICHERHEITGURTWARNSIGNAL/
GURTWARNSIGNAL
– SERVICE
– BEIFAHRER BAG
– TAGLEUCHTE
– EINST. BEENDEN
001-022 ABARTH 500 TED 29-04-2009 9:47 Pagina 13

14
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS

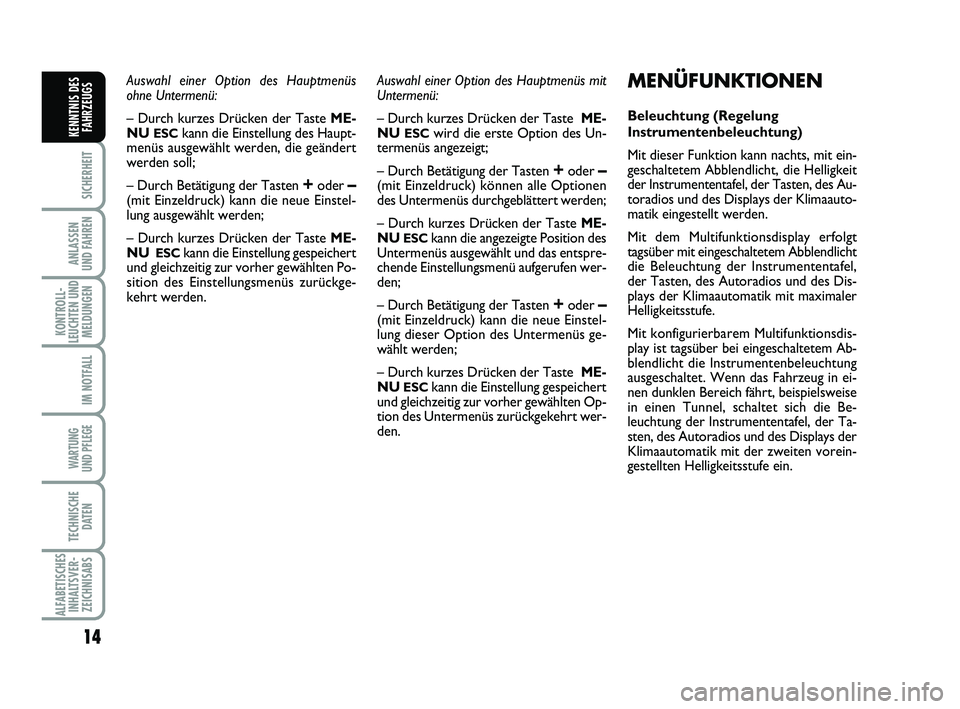

Auswahl einer Option des Hauptmenüs
ohne Untermenü:
– Durch kurzes Drücken der Taste ME-
NU
ESCkann die Einstellung des Haupt-
menüs ausgewählt werden, die geändert
werden soll;
– Durch Betätigung der Tasten
+oder –(mit Einzeldruck) kann die neue Einstel-
lung ausgewählt werden;
– Durch kurzes Drücken der Taste ME-
NU
ESCkann die Einstellung gespeichert
und gleichzeitig zur vorher gewählten Po-
sition des Einstellungsmenüs zurückge-
kehrt werden.Auswahl einer Option des Hauptmenüs mit
Untermenü:
– Durch kurzes Drücken der Taste ME-
NU
ESCwird die erste Option des Un-
termenüs angezeigt;
– Durch Betätigung der Tasten
+oder –(mit Einzeldruck) können alle Optionen
des Untermenüs durchgeblättert werden;
– Durch kurzes Drücken der Taste ME-
NU
ESCkann die angezeigte Position des
Untermenüs ausgewählt und das entspre-
chende Einstellungsmenü aufgerufen wer-
den;
– Durch Betätigung der Tasten
+oder –(mit Einzeldruck) kann die neue Einstel-
lung dieser Option des Untermenüs ge-
wählt werden;
– Durch kurzes Drücken der Taste ME-
NU
ESCkann die Einstellung gespeichert
und gleichzeitig zur vorher gewählten Op-
tion des Untermenüs zurückgekehrt wer-
den.
MENÜFUNKTIONEN
Beleuchtung (Regelung
Instrumentenbeleuchtung)
Mit dieser Funktion kann nachts, mit ein-
geschaltetem Abblendlicht, die Helligkeit
der Instrumententafel, der Tasten, des Au-
toradios und des Displays der Klimaauto-
matik eingestellt werden.
Mit dem Multifunktionsdisplay erfolgt
tagsüber mit eingeschaltetem Abblendlicht
die Beleuchtung der Instrumententafel,
der Tasten, des Autoradios und des Dis-
plays der Klimaautomatik mit maximaler
Helligkeitsstufe.
Mit konfigurierbarem Multifunktionsdis-
play ist tagsüber bei eingeschaltetem Ab-
blendlicht die Instrumentenbeleuchtung
ausgeschaltet. Wenn das Fahrzeug in ei-
nen dunklen Bereich fährt, beispielsweise
in einen Tunnel, schaltet sich die Be-
leuchtung der Instrumententafel, der Ta-
sten, des Autoradios und des Displays der
Klimaautomatik mit der zweiten vorein-
gestellten Helligkeitsstufe ein.
001-022 ABARTH 500 TED 29-04-2009 9:47 Pagina 14

15
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS

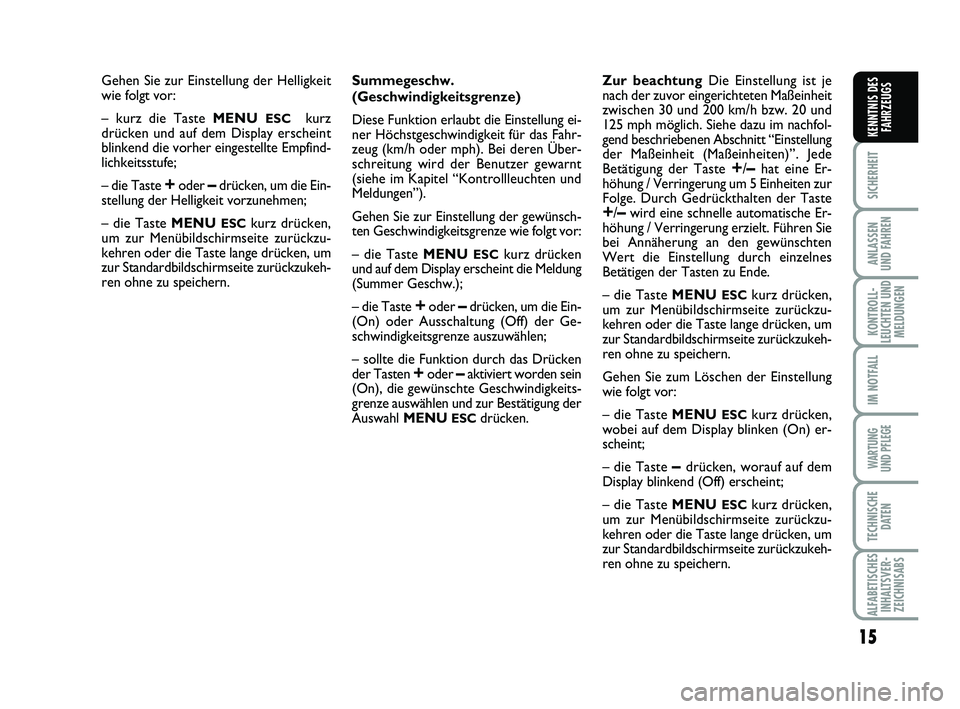

Gehen Sie zur Einstellung der Helligkeit
wie folgt vor:
– kurz die Taste MENU
ESCkurz
drücken und auf dem Display erscheint
blinkend die vorher eingestellte Empfind-
lichkeitsstufe;
– die Taste
+oder –drücken, um die Ein-
stellung der Helligkeit vorzunehmen;
– die Taste MENU
ESCkurz drücken,
um zur Menübildschirmseite zurückzu-
kehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren ohne zu speichern.Summegeschw.
(Geschwindigkeitsgrenze)
Diese Funktion erlaubt die Einstellung ei-
ner Höchstgeschwindigkeit für das Fahr-
zeug (km/h oder mph). Bei deren Über-
schreitung wird der Benutzer gewarnt
(siehe im Kapitel “Kontrollleuchten und
Meldungen”).
Gehen Sie zur Einstellung der gewünsch-
ten Geschwindigkeitsgrenze wie folgt vor:
– die Taste MENU
ESCkurz drücken
und auf dem Display erscheint die Meldung
(Summer Geschw.);
– die Taste
+oder –drücken, um die Ein-
(On) oder Ausschaltung (Off) der Ge-
schwindigkeitsgrenze auszuwählen;
– sollte die Funktion durch das Drücken
der Tasten
+oder –aktiviert worden sein
(On), die gewünschte Geschwindigkeits-
grenze auswählen und zur Bestätigung der
Auswahl MENU
ESCdrücken.Zur beachtungDie Einstellung ist je
nach der zuvor eingerichteten Maßeinheit
zwischen 30 und 200 km/h bzw. 20 und
125 mph möglich. Siehe dazu im nachfol-
gend beschriebenen Abschnitt “Einstellung
der Maßeinheit (Maßeinheiten)”. Jede
Betätigung der Taste
+/–hat eine Er-
höhung / Verringerung um 5 Einheiten zur
Folge. Durch Gedrückthalten der Taste
+/–wird eine schnelle automatische Er-
höhung / Verringerung erzielt. Führen Sie
bei Annäherung an den gewünschten
Wert die Einstellung durch einzelnes
Betätigen der Tasten zu Ende.
– die Taste MENU
ESCkurz drücken,
um zur Menübildschirmseite zurückzu-
kehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren ohne zu speichern.
Gehen Sie zum Löschen der Einstellung
wie folgt vor:
– die Taste MENU
ESCkurz drücken,
wobei auf dem Display blinken (On) er-
scheint;
– die Taste
– drücken, worauf auf dem
Display blinkend (Off) erscheint;
– die Taste MENU
ESCkurz drücken,
um zur Menübildschirmseite zurückzu-
kehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren ohne zu speichern.
001-022 ABARTH 500 TED 29-04-2009 9:47 Pagina 15

16
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS

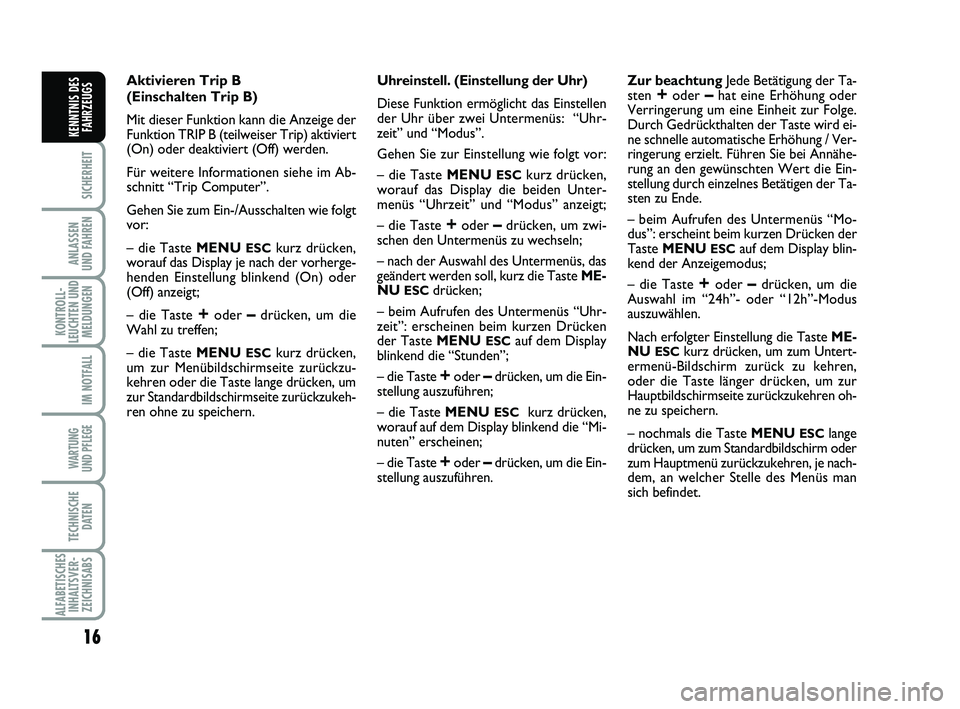

Aktivieren Trip B
(Einschalten Trip B)
Mit dieser Funktion kann die Anzeige der
Funktion TRIP B (teilweiser Trip) aktiviert
(On) oder deaktiviert (Off) werden.
Für weitere Informationen siehe im Ab-
schnitt “Trip Computer”.
Gehen Sie zum Ein-/Ausschalten wie folgt
vor:
– die Taste MENU
ESCkurz drücken,
worauf das Display je nach der vorherge-
henden Einstellung blinkend (On) oder
(Off) anzeigt;
– die Taste
+oder –drücken, um die
Wahl zu treffen;
– die Taste MENU
ESCkurz drücken,
um zur Menübildschirmseite zurückzu-
kehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren ohne zu speichern.Uhreinstell. (Einstellung der Uhr)
Diese Funktion ermöglicht das Einstellen
der Uhr über zwei Untermenüs: “Uhr-
zeit” und “Modus”.
Gehen Sie zur Einstellung wie folgt vor:
– die Taste MENU
ESCkurz drücken,
worauf das Display die beiden Unter-
menüs “Uhrzeit” und “Modus” anzeigt;
– die Taste
+oder –drücken, um zwi-
schen den Untermenüs zu wechseln;
– nach der Auswahl des Untermenüs, das
geändert werden soll, kurz die Taste ME-
NU
ESCdrücken;
– beim Aufrufen des Untermenüs “Uhr-
zeit”: erscheinen beim kurzen Drücken
der Taste MENU
ESCauf dem Display
blinkend die “Stunden”;
– die Taste
+oder –drücken, um die Ein-
stellung auszuführen;
– die Taste MENU
ESCkurz drücken,
worauf auf dem Display blinkend die “Mi-
nuten” erscheinen;
– die Taste
+oder –drücken, um die Ein-
stellung auszuführen.Zur beachtungJede Betätigung der Ta-
sten
+oder –hat eine Erhöhung oder
Verringerung um eine Einheit zur Folge.
Durch Gedrückthalten der Taste wird ei-
ne schnelle automatische Erhöhung / Ver-
ringerung erzielt. Führen Sie bei Annähe-
rung an den gewünschten Wert die Ein-
stellung durch einzelnes Betätigen der Ta-
sten zu Ende.
– beim Aufrufen des Untermenüs “Mo-
dus”: erscheint beim kurzen Drücken der
Taste MENU
ESCauf dem Display blin-
kend der Anzeigemodus;
– die Taste
+oder –drücken, um die
Auswahl im “24h”- oder “12h”-Modus
auszuwählen.
Nach erfolgter Einstellung die Taste ME-
NU
ESCkurz drücken, um zum Untert-
ermenü-Bildschirm zurück zu kehren,
oder die Taste länger drücken, um zur
Hauptbildschirmseite zurückzukehren oh-
ne zu speichern.
– nochmals die Taste MENU
ESClange
drücken, um zum Standardbildschirm oder
zum Hauptmenü zurückzukehren, je nach-
dem, an welcher Stelle des Menüs man
sich befindet.
001-022 ABARTH 500 TED 29-04-2009 9:47 Pagina 16

17
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS

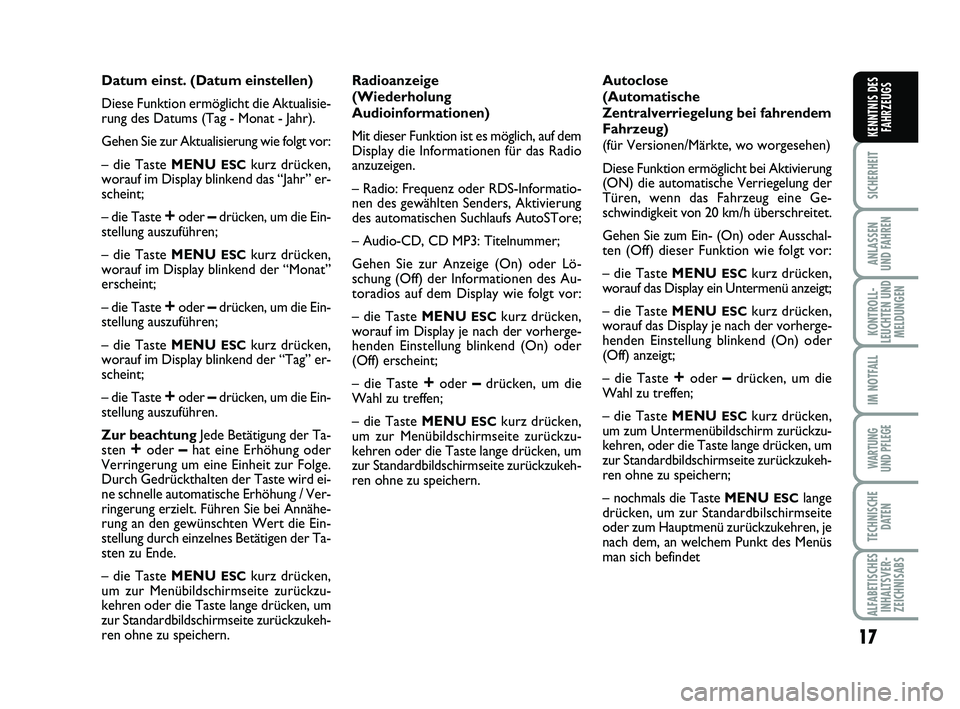

Datum einst. (Datum einstellen)
Diese Funktion ermöglicht die Aktualisie-
rung des Datums (Tag - Monat - Jahr).
Gehen Sie zur Aktualisierung wie folgt vor:
– die Taste MENU
ESCkurz drücken,
worauf im Display blinkend das “Jahr” er-
scheint;
– die Taste
+oder –drücken, um die Ein-
stellung auszuführen;
– die Taste MENU
ESCkurz drücken,
worauf im Display blinkend der “Monat”
erscheint;
– die Taste
+oder –drücken, um die Ein-
stellung auszuführen;
– die Taste MENU
ESCkurz drücken,
worauf im Display blinkend der “Tag” er-
scheint;
– die Taste
+oder –drücken, um die Ein-
stellung auszuführen.
Zur beachtungJede Betätigung der Ta-
sten
+oder –hat eine Erhöhung oder
Verringerung um eine Einheit zur Folge.
Durch Gedrückthalten der Taste wird ei-
ne schnelle automatische Erhöhung / Ver-
ringerung erzielt. Führen Sie bei Annähe-
rung an den gewünschten Wert die Ein-
stellung durch einzelnes Betätigen der Ta-
sten zu Ende.
– die Taste MENU
ESCkurz drücken,
um zur Menübildschirmseite zurückzu-
kehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren ohne zu speichern.Radioanzeige
(Wiederholung
Audioinformationen)
Mit dieser Funktion ist es möglich, auf dem
Display die Informationen für das Radio
anzuzeigen.
– Radio: Frequenz oder RDS-Informatio-
nen des gewählten Senders, Aktivierung
des automatischen Suchlaufs AutoSTore;
– Audio-CD, CD MP3: Titelnummer;
Gehen Sie zur Anzeige (On) oder Lö-
schung (Off) der Informationen des Au-
toradios auf dem Display wie folgt vor:
– die Taste MENU
ESCkurz drücken,
worauf im Display je nach der vorherge-
henden Einstellung blinkend (On) oder
(Off) erscheint;
– die Taste
+oder –drücken, um die
Wahl zu treffen;
– die Taste MENU
ESCkurz drücken,
um zur Menübildschirmseite zurückzu-
kehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren ohne zu speichern.Autoclose
(Automatische
Zentralverriegelung bei fahrendem
Fahrzeug)
(für Versionen/Märkte, wo worgesehen)
Diese Funktion ermöglicht bei Aktivierung
(ON) die automatische Verriegelung der
Türen, wenn das Fahrzeug eine Ge-
schwindigkeit von 20 km/h überschreitet.
Gehen Sie zum Ein- (On) oder Ausschal-
ten (Off) dieser Funktion wie folgt vor:
– die Taste MENU
ESCkurz drücken,
worauf das Display ein Untermenü anzeigt;
– die Taste MENU
ESCkurz drücken,
worauf das Display je nach der vorherge-
henden Einstellung blinkend (On) oder
(Off) anzeigt;
– die Taste
+oder –drücken, um die
Wahl zu treffen;
– die Taste MENU
ESCkurz drücken,
um zum Untermenübildschirm zurückzu-
kehren, oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren ohne zu speichern;
– nochmals die Taste MENU
ESClange
drücken, um zur Standardbilschirmseite
oder zum Hauptmenü zurückzukehren, je
nach dem, an welchem Punkt des Menüs
man sich befindet
001-022 ABARTH 500 TED 29-04-2009 9:47 Pagina 17

18
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS

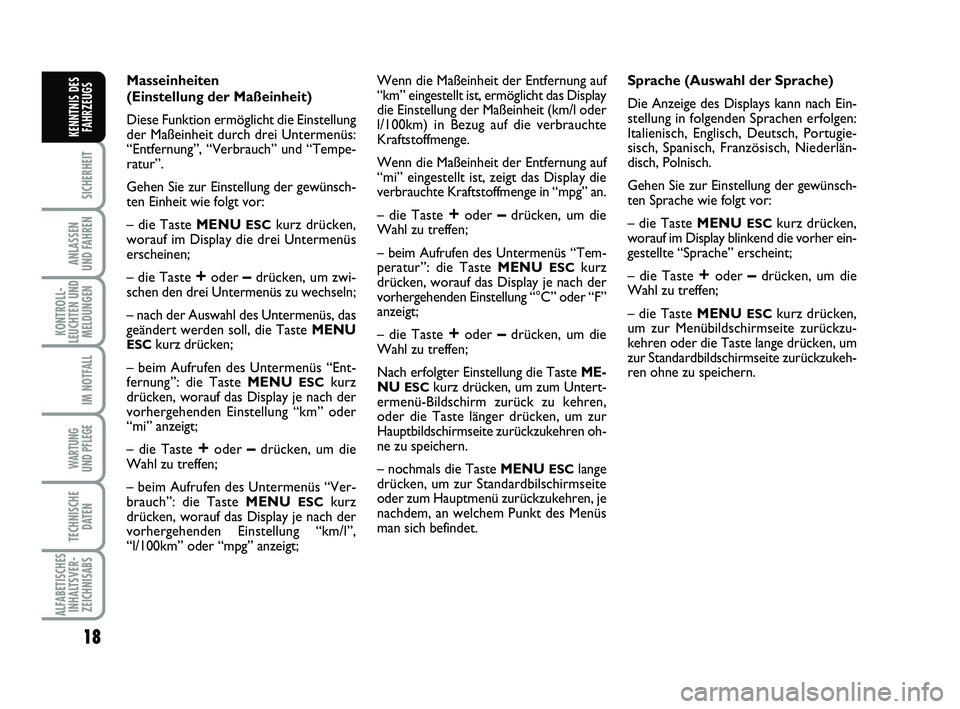

Masseinheiten
(Einstellung der Maßeinheit)
Diese Funktion ermöglicht die Einstellung
der Maßeinheit durch drei Untermenüs:
“Entfernung”, “Verbrauch” und “Tempe-
ratur”.
Gehen Sie zur Einstellung der gewünsch-
ten Einheit wie folgt vor:
– die Taste MENU
ESCkurz drücken,
worauf im Display die drei Untermenüs
erscheinen;
– die Taste
+oder –drücken, um zwi-
schen den drei Untermenüs zu wechseln;
– nach der Auswahl des Untermenüs, das
geändert werden soll, die Taste MENU
ESCkurz drücken;
– beim Aufrufen des Untermenüs “Ent-
fernung”: die Taste MENU
ESCkurz
drücken, worauf das Display je nach der
vorhergehenden Einstellung “km” oder
“mi” anzeigt;
– die Taste
+oder –drücken, um die
Wahl zu treffen;
– beim Aufrufen des Untermenüs “Ver-
brauch”: die Taste MENU
ESCkurz
drücken, worauf das Display je nach der
vorhergehenden Einstellung “km/l”,
“l/100km” oder “mpg” anzeigt; Wenn die Maßeinheit der Entfernung auf
“km” eingestellt ist, ermöglicht das Display
die Einstellung der Maßeinheit (km/l oder
l/100km) in Bezug auf die verbrauchte
Kraftstoffmenge.
Wenn die Maßeinheit der Entfernung auf
“mi” eingestellt ist, zeigt das Display die
verbrauchte Kraftstoffmenge in “mpg” an.
– die Taste
+oder –drücken, um die
Wahl zu treffen;
– beim Aufrufen des Untermenüs “Tem-
peratur”: die Taste MENU
ESCkurz
drücken, worauf das Display je nach der
vorhergehenden Einstellung “°C” oder “F”
anzeigt;
– die Taste
+oder –drücken, um die
Wahl zu treffen;
Nach erfolgter Einstellung die Taste ME-
NU
ESCkurz drücken, um zum Untert-
ermenü-Bildschirm zurück zu kehren,
oder die Taste länger drücken, um zur
Hauptbildschirmseite zurückzukehren oh-
ne zu speichern.
– nochmals die Taste MENU
ESClange
drücken, um zur Standardbilschirmseite
oder zum Hauptmenü zurückzukehren, je
nachdem, an welchem Punkt des Menüs
man sich befindet.Sprache (Auswahl der Sprache)
Die Anzeige des Displays kann nach Ein-
stellung in folgenden Sprachen erfolgen:
Italienisch, Englisch, Deutsch, Portugie-
sisch, Spanisch, Französisch, Niederlän-
disch, Polnisch.
Gehen Sie zur Einstellung der gewünsch-
ten Sprache wie folgt vor:
– die Taste MENU
ESCkurz drücken,
worauf im Display blinkend die vorher ein-
gestellte “Sprache” erscheint;
– die Taste
+oder –drücken, um die
Wahl zu treffen;
– die Taste MENU
ESCkurz drücken,
um zur Menübildschirmseite zurückzu-
kehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren ohne zu speichern.
001-022 ABARTH 500 TED 29-04-2009 9:47 Pagina 18

19
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
ALFABETISCHES
INHALTSVER-
ZEICHNISABS
KENNTNIS DES
FAHRZEUGS

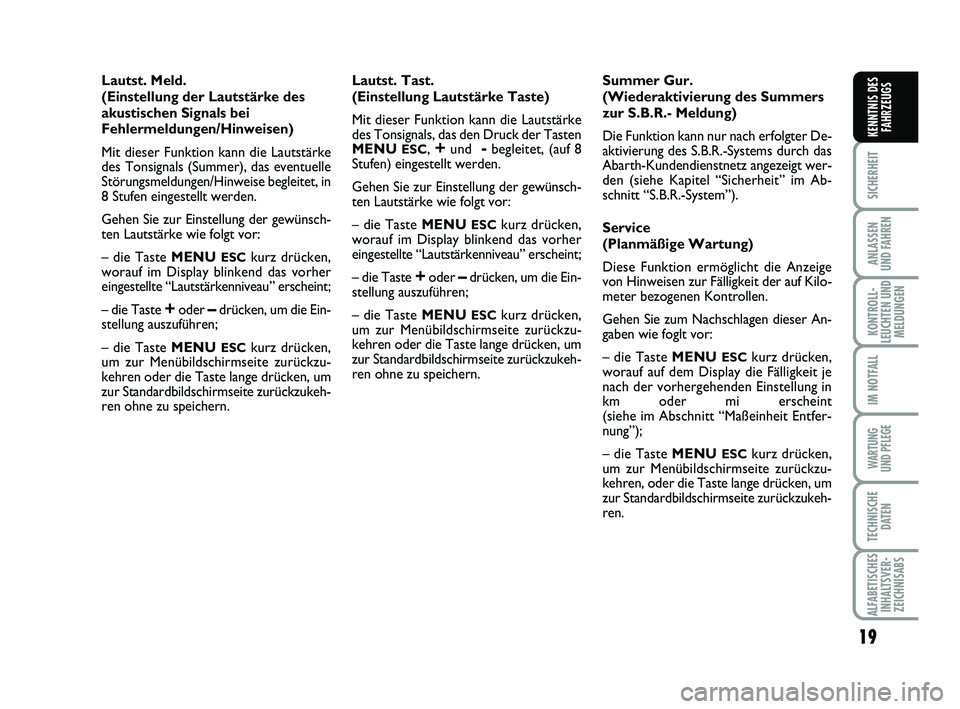

Lautst. Meld.
(Einstellung der Lautstärke des
akustischen Signals bei
Fehlermeldungen/Hinweisen)
Mit dieser Funktion kann die Lautstärke
des Tonsignals (Summer), das eventuelle
Störungsmeldungen/Hinweise begleitet, in
8 Stufen eingestellt werden.
Gehen Sie zur Einstellung der gewünsch-
ten Lautstärke wie folgt vor:
– die Taste MENU
ESCkurz drücken,
worauf im Display blinkend das vorher
eingestellte “Lautstärkenniveau” erscheint;
– die Taste
+oder –drücken, um die Ein-
stellung auszuführen;
– die Taste MENU
ESCkurz drücken,
um zur Menübildschirmseite zurückzu-
kehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren ohne zu speichern.Lautst. Tast.
(Einstellung Lautstärke Taste)
Mit dieser Funktion kann die Lautstärke
des Tonsignals, das den Druck der Tasten
MENU
ESC, +und -begleitet, (auf 8
Stufen) eingestellt werden.
Gehen Sie zur Einstellung der gewünsch-
ten Lautstärke wie folgt vor:
– die Taste MENU
ESCkurz drücken,
worauf im Display blinkend das vorher
eingestellte “Lautstärkenniveau” erscheint;
– die Taste
+oder –drücken, um die Ein-
stellung auszuführen;
– die Taste MENU
ESCkurz drücken,
um zur Menübildschirmseite zurückzu-
kehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren ohne zu speichern.Summer Gur.
(Wiederaktivierung des Summers
zur S.B.R.- Meldung)
Die Funktion kann nur nach erfolgter De-
aktivierung des S.B.R.-Systems durch das
Abarth-Kundendienstnetz angezeigt wer-
den (siehe Kapitel “Sicherheit” im Ab-
schnitt “S.B.R.-System”).
Service
(Planmäßige Wartung)
Diese Funktion ermöglicht die Anzeige
von Hinweisen zur Fälligkeit der auf Kilo-
meter bezogenen Kontrollen.
Gehen Sie zum Nachschlagen dieser An-
gaben wie foglt vor:
– die Taste MENU
ESCkurz drücken,
worauf auf dem Display die Fälligkeit je
nach der vorhergehenden Einstellung in
km oder mi erscheint
(siehe im Abschnitt “Maßeinheit Entfer-
nung”);
– die Taste MENU
ESCkurz drücken,
um zur Menübildschirmseite zurückzu-
kehren, oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren.
001-022 ABARTH 500 TED 29-04-2009 9:47 Pagina 19
