Procedura jest nast´pujàca:
❒zaciàgnàç hamulec r´czny;
❒ustawiç dêwigni´ zmiany biegów w po -
∏o ˝eniu luzu;
❒wcisnàç do oporu peda∏ sprz´g∏a, bez
naciskania peda∏u przyspieszenia;
❒obróciç kluczyk w wy∏àczniku zap∏onu
w pozycj´ AVVi zwolniç go jak tylko
silnik si´ uruchomi.
Je˝eli silnik nie uruchomi si´ za pierwszym
razem, obróciç kluczyk w wy∏àczniku
zap∏onu w po∏o˝enie STOPprzed po-
wtórzeniem czynnoÊci uruchomienia.
Je˝eli przy kluczyku w wy∏àczniku zap∏onu
w po∏o˝eniu MARlampka sygnalizacyjna
Yw zestawie wskaêników pozostanie za-
palona razem z lampkà sygnalizacyjnà Uza-
leca si´ ustawiç kluczyk w po∏o˝enie STOP
STOP i nast´pnie ponownie w po∏o˝enie
MAR; je˝eli lampka sygnalizacyjna nie zga-
Ê nie, spróbowaç innym kluczykiem z wy-
posa˝enia.
Je˝eli i tym razem nie uda si´ uruchomiç
silnika zwróciç si´ do ASO Abarth.
Unikaç absolutnie urucha-
miania silnika poprzez pcha-
nie, holowanie lub przy wy-
korzystaniu spadku drogi.
Manewry te spowodujà nap∏yw paliwa
do katalizatora i jego nieodwracalne
uszkodzenie.
URUCHAMIANIE
SILNIKA
Samochód wyposa˝ony jest w urzàdzenie
elektronicznej blokady silnika: w przypad-
ku braku uruchomienia patrz opis „System
Fiat CODE” w rozdziale Poznawanie sa-
mochodu”.
W pierwszych sekundach funkcjonowania,
zw∏aszcza po d∏ugim postoju samochodu,
mo˝e wydawaç si´ ˝e poziom g∏oÊnoÊci sil-
nika jest wi´kszy. Jest to zjawisko, które
nie zak∏óca jego funkcjonowaniu i spraw-
noÊci, jest charakterystyczne dla popy-
chaczy hydraulicznych: wprowadzonych
w uk∏adzie rozrzàdu w silniku benzyno-
wym w Waszym samochodzie, aby ogra-
niczyç interwencje obs∏ugowe.
Zaleca si´, w pierwszym okre-
sie jazdy, nie wymagaç od
sa
mo chodu maksymalnych
ob cià˝eƒ (np. gwa∏townie
przyspieszaç, jechaç zbyt d∏ugo z mak-
symalnymi obrotami, ostro i intensyw-
nie hamowaç itp.).
Przy wy∏àczonym silniku nie
zostawiaç kluczyka w wy∏àcz -
niku zap∏onu w pozycji MAR,
aby uniknàç niepotrzebnego
poboru pràdu i roz∏adowania akumu-
latora.
Bardzo niebezpieczne jest
funkcjonowanie silnika w za-
m kni´tym pomieszczeniu. Silnik zu

˝y -
wa tlen, a wydziela dwutlenek w´ gla,
tlenek w´gla oraz inne gazy tok sy -
czne.
UWAGA
Gdy silnik nie jest urucho-
miony nie dzia∏a wspomaga-
nie hamulców, ani elektryczne wspo-
maganie kierownicy, nale˝y wi´c u˝yç
du˝o wi´kszej si∏y przy nacisku na pe-
da∏ hamulca oraz przy obrocie kie-
rownicà.
UWAGA
079-086 ABARTH 500 1ed PL:079-086 ABARTH 500 PL 11-02-2010 15:37 Pagina 80

81
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
W RAZIE
AWARII
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
SILNIKA
I JAZDA
HAMULEC RĘCZNY
Dêwignia hamulca r´cznego znajduje si´
mi´dzy siedzeniami przednimi.
Aby w∏àczyç hamulec r´czny, pociàgnàç
dêwigni´ w gór´ do momentu zabloko-
wania kó∏ samochodu.
NA POSTOJU
Procedura jest nast´pujàca:
❒wy∏àczyç silnik i zaciàgnàç hamulec
r´czny;
❒w∏àczyç bieg (1 na podjeêdzie lub
wstecz
ny na zjeêdzie) i skr´ciç w bok
ko∏a.
Je˝eli samochód stoi na stromym zjeêdzie,
zaleca si´ pod∏o˝yç pod ko∏a kliny lub ka-
mienie.
Nie zostawiaç kluczyka w wy∏àczniku za -
p∏onu w pozycji MAR, aby uniknàç roz -
∏adowania akumulatora, ponadto opusz -
czajàc samochód zawsze wyjàç kluczyk.
Nie zostawiaç nigdy dzieci w niestrze -
˝onym samochodzie; opuszczajàc samo-
chód zawsze wyjàç kluczyk z wy∏àcznika
zap∏onu i wziàç go ze sobà. ROZGRZEWANIE SILNIKA
ZARAZ PO URUCHOMIENIU
Procedura jest nast´pujàca:
❒ruszyç powoli, utrzymywaç Êrednie ob-
roty silnika, bez gwa∏townych przyspie-
szeƒ;
❒unikaç maksymalnych osiàgów silnika
przez pierwsze kilometry. Zaleca si´ za-
czekaç, a˝ wskazówka na wskaêniku
temperatury p∏ynu uk∏adu ch∏odzàcego
silnik zacznie si´ przesuwaç.
WY¸ÑCZENIE SILNIKA
Gdy silnik pracuje na biegu ja∏owym, ob-
róciç kluczyk w wy∏àczniku zap∏onu
w po∏o ˝enie STOP.
OSTRZE˚ENIE Po d∏ugim przebiegu lepiej
jest pozwoliç silnikowi „z∏apaç oddech”
przed wy∏àczeniem: pozostawiç go na ob-
rotach biegu ja∏owego i zaczekaç, a˝ tem-
peratura w komorze silnika si´ obni˝y.
rys. 1
A
F0S076Ab
Naciskanie peda∏u przyspiesze-
nia przed wy∏àczeniem silnika
nie s∏u˝y niczemu, powoduje je-
dynie zwi´kszenie zu˝ycia pali-
wa, a w przypadku silników z turbo-
spr´˝arkà jest szczególnie szkodliwe.
Samochód zostanie zabloko-
wany po kilku zatrzaskach
dêwigni, je˝e tak si´ nie stanie zwró-
ciç si´ do ASO Abarth dla wykonania
regulacji.
UWAGA
Przy zaciàgni´tym hamulcu r´cznym i klu-
czyku w wy∏àczniku zap∏onu w po∏o˝eniu
MAR, w zestawie wskaêników zapala si´
lampka sygnalizacyjna
x.
Aby zwolniç hamulec r´czny, nale˝y:
❒podnieÊç lekko dêwigni´ i nacisnàç przy-
cisk odblokowania A-rys. 1;
❒przytrzymujàc naciÊni´ty przycisk A
opuÊciç dêwigni´. Lampka sygnalizacyj-
na
xw zestawie wskaêników zgaÊnie.
Aby uniknàç przypadkowego ruszenia sa-
mochodu, wykonywaç te manewry z wci-
Êni´tym peda∏em hamulca.
079-086 ABARTH 500 1ed PL:079-086 ABARTH 500 PL 11-02-2010 15:37 Pagina 81

82
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY W RAZIE AWARII
W RAZIE
AWARII
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
SILNIKA
I JAZDA
UŻYWANIE
SKRZYNI BIEGÓW
Aby w∏àczyç bieg, wcisnàç do oporu peda∏
sprz´g∏a i przesunàç dêwigni´ zmiany bie-
gów w wymaganà pozycj´ (schemat dla
w∏àczenia biegu znajduje si´ na uchwycie
dêwigni rys. 2).
OSTRZE˚ENIE Bieg wsteczny mo˝na w∏à -
czyç tylko, gdy samochód stoi. Przy pra -
cu jàcym silniku, przed w∏àczeniem biegu
wstecznego zaczekaç, co najmniej 2 sekun -
dy z wciÊni´tym do oporu peda∏em sprz´ -
g∏a, aby uniknàç uszkodzenia kó∏ z´batych
i zgrzytu.
Ponadto, aby pomóc w przeniesieniu mo-
mentu nap´dowego, nale˝y wziàç po uwa -
g´ ograniczenie obrotów silnika w fazie
przyspieszania do 2700 obr/min. Po zwol-
nieniu peda∏u sprz´g∏a i w jadàcym samo-
chodzie, ograniczenie obrotów silnika dez-
aktywuje si´.
Aby w∏àczyç bieg wsteczny Rz po∏o˝enia
luzu przesunàç dêwigni´ w prawo i nas -
t´ pnie do ty∏u.
OSTRZE˚ENIE U˝ywanie peda∏u sprz´g∏a
musi byç ograniczone wy∏àcznie do zmian
biegów. Nie jechaç z nogà opartà o peda∏
sprz´g∏a, nawet bardzo lekko. Dla wer-
sji/rynków gdzie przewidziano, elektro-
niczna kontrola peda∏u sprz´g∏a mo˝e in-
terweniowaç interpretujàc b∏´dny styl
jazdy jako uszkodzenie.
rys. 2
1
23
45
R
24R351
A
F0S077Ab
Aby poprawnie zmieniç bieg,
wcisnàç do oporu peda∏
sprz´ g∏a. Tak wi´c na pod∏odze pod
peda∏ami nie mogà znajdowaç si´
przeszkody: upewniç si´, czy ewentu-
alne dywaniki sà dobrze rozciàgni´te
i nie przeszkadzajà przy naciskaniu
na peda∏y.
UWAGA
Nie jechaç z r´kà opartà na
dêwigni zmiany biegów, po-
niewa˝ nawet lekki nacisk
przy d∏ugiej jeêdzie mo˝e spo-
wodowaç zu˝ycie wewn´trznych ele-
mentów skrzyni biegów.
OSZCZĘDNOŚĆ
PA L I WA
Poni˝ej przedstawione sà ró˝ne sugestie,
których przestrzeganie ograniczy zu˝ycie
paliwa i jednoczeÊnie zmniejszy zanie-
czyszczanie Êrodowiska zarówno przez
CO
2jak i innymi zanieczyszczeniami (tlen-
ki azotu, niespalone w´glowodory, nie-
wielkie czàsteczki PM ecc…).
ZALECENIA OGÓLNE
Obs∏uga samochodu
Przeprowadzaç obs∏ug´ samochodu wy-
konujàc kontrole i regulacje przewidziane
w „Planie przeglàdów okresowych”.
Opony
Sprawdzaç okresowo ciÊnienie w oponach
w odst´pach nie przekraczajàcych 4 ty-
godnie. je˝eli ciÊnienie jest za niskie wzra-
sta zu˝ycie paliwa, poniewa˝ zwi´kszajà si´
opory toczenia kó∏.
Niepotrzebne przecià˝enia
Nie podró˝owaç z przecià˝onym ba-
ga˝nikiem. Masa samochodu (przede
wszystkim podczas jazdy w mieÊcie) i jej
rozmieszczenie wp∏ywa na zu˝ycie paliwa
i stabilnoÊç samochodu.
079-086 ABARTH 500 1ed PL:079-086 ABARTH 500 PL 11-02-2010 15:37 Pagina 82

83
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
W RAZIE
AWARII
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
SILNIKA
I JAZDA

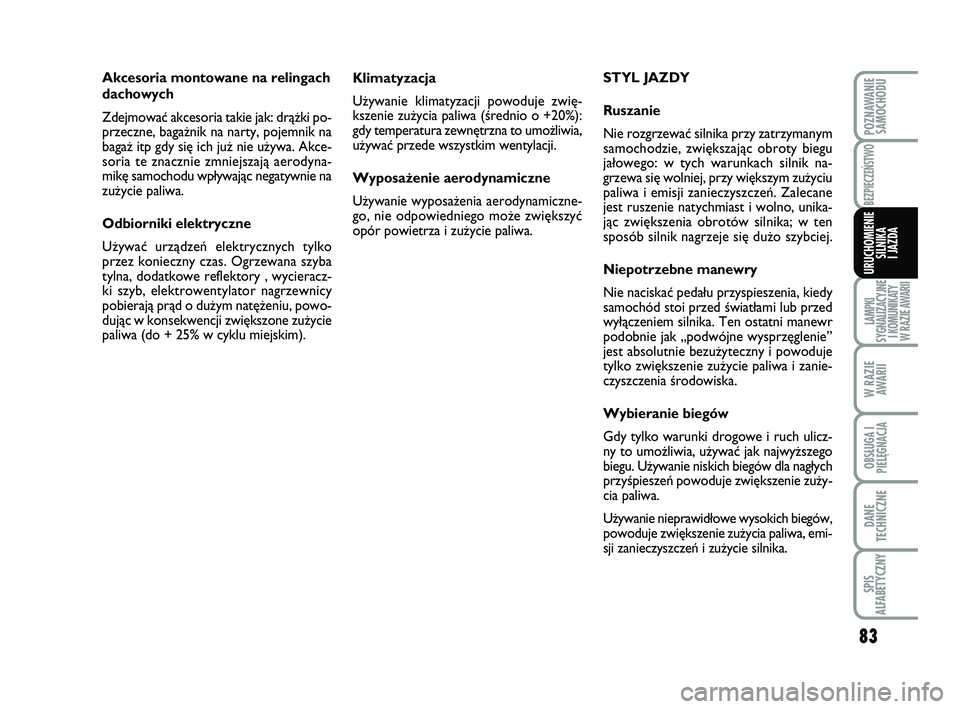

Klimatyzacja
U˝ywanie klimatyzacji powoduje zwi´ -
kszenie zu˝ycia paliwa (Êrednio o +20%):
gdy temperatura zewn´trzna to umo˝ liwia,
u˝ywaç przede wszystkim wentylacji.
Wyposa˝enie aerodynamiczne
U˝ywanie wyposa˝enia aerodynamiczne-
go, nie odpowiedniego mo˝e zwi´kszyç
opór powietrza i zu˝ycie paliwa.STYL JAZDY
Ruszanie
Nie rozgrzewaç silnika przy zatrzymanym
samochodzie, zwi´kszajàc obroty biegu
ja∏owego: w tych warunkach silnik na-
grzewa si´ wolniej, przy wi´kszym zu˝yciu
paliwa i emisji zanieczyszczeƒ. Zalecane
jest ruszenie natychmiast i wolno, unika-
jàc zwi´kszenia obrotów silnika; w ten
sposób silnik nagrzeje si´ du˝o szybciej.
Niepotrzebne manewry
Nie naciskaç peda∏u przyspieszenia, kiedy
samochód stoi przed Êwiat∏ami lub przed
wy∏àczeniem silnika. Ten ostatni manewr
podobnie jak „podwójne wysprz´glenie”
jest absolutnie bezu˝yteczny i powoduje
tylko zwi´kszenie zu˝ycie paliwa i zanie-
czyszczenia Êrodowiska.
Wybieranie biegów
Gdy tylko warunki drogowe i ruch ulicz-
ny to umo˝liwia, u˝ywaç jak najwy˝szego
biegu. U˝ywanie niskich biegów dla nag∏ych
przyÊpieszeƒ powoduje zwi´kszenie zu ˝y -
cia paliwa.
U˝ywanie nieprawid∏owe wysokich biegów,
powoduje zwi´kszenie zu˝ycia paliwa, emi-
sji zanieczyszczeƒ i zu˝ycie silnika. Akcesoria montowane na relingach
dachowych
Zdejmowaç akcesoria takie jak: drà˝ki po-
przeczne, baga˝nik na narty, pojemnik na
baga˝ itp gdy si´ ich ju˝ nie u˝ywa. Akce-
soria te znacznie zmniejszajà aerodyna-
mik´ samochodu wp∏ywajàc negatywnie na
zu˝ycie paliwa.
Odbiorniki elektryczne
U˝ywaç urzàdzeƒ elektrycznych tylko
przez konieczny czas. Ogrzewana szyba
tylna, dodatkowe reflektory , wycieracz-
ki szyb, elektrowentylator nagrzewnicy
pobierajà pràd o du˝ym nat´˝eniu, powo-
dujàc w konsekwencji zwi´kszone zu˝ycie
paliwa (do + 25% w cyklu miejskim).
079-086 ABARTH 500 1ed PL:079-086 ABARTH 500 PL 11-02-2010 15:37 Pagina 83

84
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY W RAZIE AWARII
W RAZIE
AWARII
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
SILNIKA
I JAZDA
WARUNKI U˚YTKOWANIA
Uruchamianie zimnego silnika
Jazda na krótkich odcinkach drogi i cz´ste
uruchamianie zimnego silnika powodujà, ˝e
nie uzyskuje on optymalnej temperatury
pracy. W konsekwencji wzrasta zarówno
zu˝ycie paliwa (od +15 do +30% w jeêdzie
miejskiej), jak równie˝ emisja zanieczysz-
czeƒ.
Sytuacje na drodze
i warunki drogowe
Wi´ksze zu˝ycie paliwa spowodowane
jest sytuacjami w ruchu ulicznym, np. jaz-
da w korku z cz´stym w∏àczaniem niskich
biegów lub jazda w du˝ych miastach, gdzie

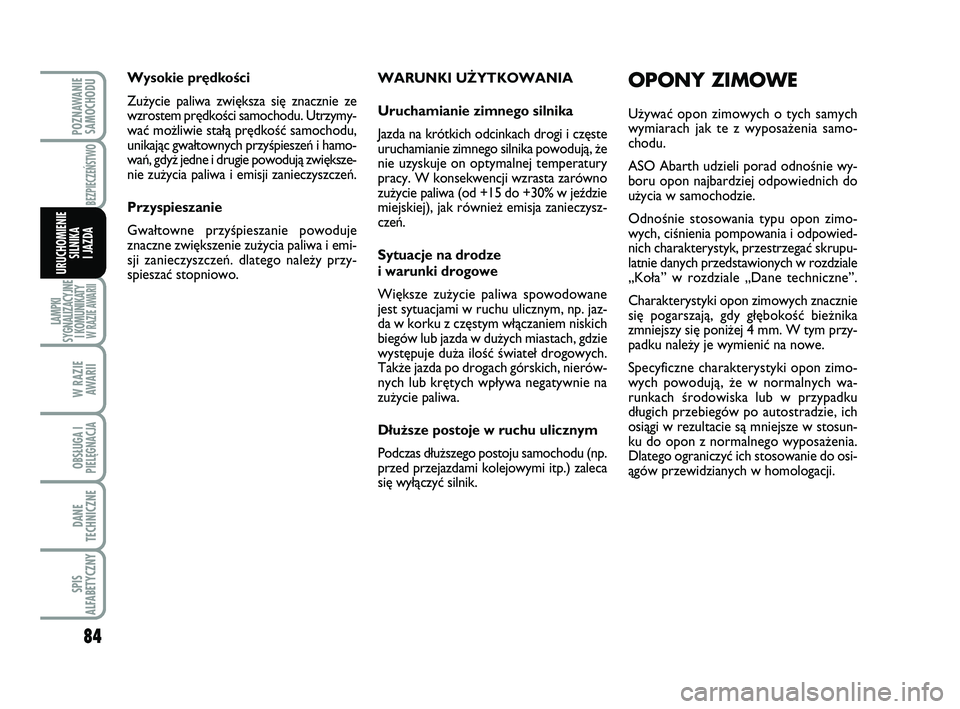

wyst´puje du˝a iloÊç Êwiate∏ drogowych.
Tak˝e jazda po drogach górskich, nierów-
nych lub kr´tych wp∏ywa negatywnie na
zu˝ycie paliwa.
D∏u˝sze postoje w ruchu ulicznym
Podczas d∏u˝szego postoju samochodu (np.
przed przejazdami kolejowymi itp.) zaleca
si´ wy∏àczyç silnik. Wysokie pr´dkoÊci
Zu˝ycie paliwa zwi´ksza si´ znacznie ze
wzrostem pr´dkoÊci samochodu. Utrzymy-
waç mo˝liwie sta∏à pr´dkoÊç samochodu,
unikajàc gwa∏townych przyÊpieszeƒ i hamo-
waƒ, gdy˝ jedne i drugie powodujà zwi´ ksze -
nie zu˝ycia paliwa i emisji zanieczyszczeƒ.
Przyspieszanie
Gwa∏towne przyÊpieszanie powoduje
znaczne zwi´kszenie zu˝ycia paliwa i emi-
sji zanieczyszczeƒ. dlatego nale˝y przy-
spieszaç stopniowo.OPONY ZIMOWE
U˝ywaç opon zimowych o tych samych
wymiarach jak te z wyposa˝enia samo-
chodu.
ASO Abarth udzieli porad odnoÊnie wy-
boru opon najbardziej odpowiednich do
u˝ycia w samochodzie.
OdnoÊnie stosowania typu opon zimo-
wych, ciÊnienia pompowania i odpowied-
nich charakterystyk, przestrzegaç skrupu-
latnie danych przedstawionych w rozdziale
„Ko∏a” w rozdziale „Dane techniczne”.
Charakterystyki opon zimowych znacznie
si´ pogarszajà, gdy g∏´bokoÊç bie˝nika
zmniejszy si´ poni˝ej 4 mm. W tym przy-
padku nale˝y je wymieniç na nowe.
Specyficzne charakterystyki opon zimo-
wych powodujà, ˝e w normalnych wa-
runkach Êrodowiska lub w przypadku
d∏ugich przebiegów po autostradzie, ich
osiàgi w rezultacie sà mniejsze w stosun-
ku do opon z normalnego wyposa˝enia.
Dlatego ograniczyç ich stosowanie do osi-
àgów przewidzianych w homologacji.
079-086 ABARTH 500 1ed PL:079-086 ABARTH 500 PL 11-02-2010 15:37 Pagina 84

85
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
W RAZIE
AWARII
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
SILNIKA
I JAZDA
DŁUGI POSTÓJ
SAMOCHODU

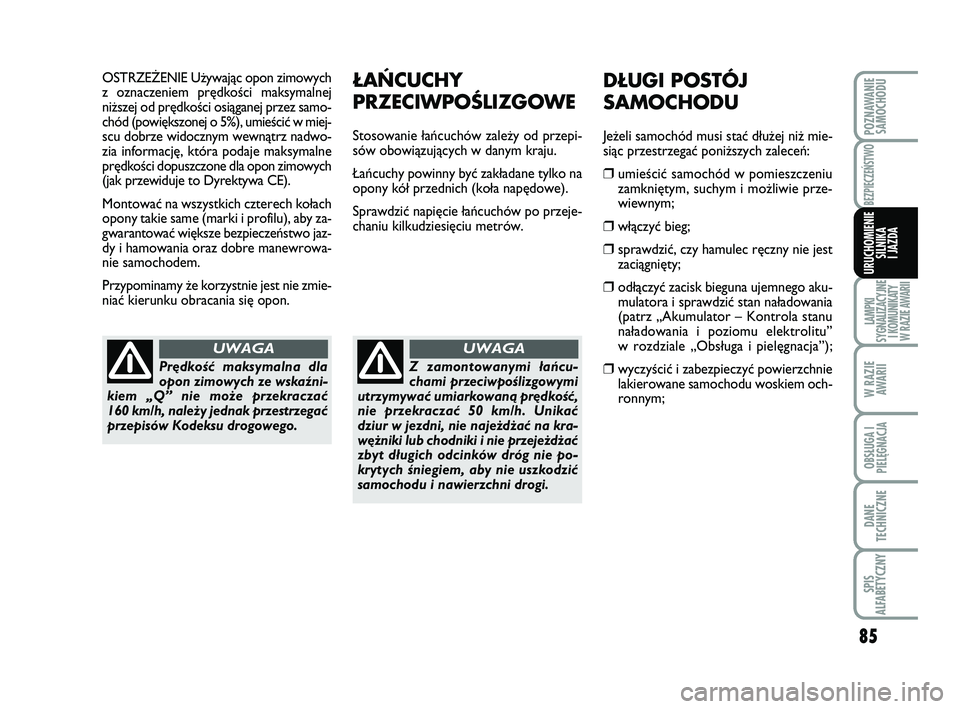

Je˝eli samochód musi staç d∏u˝ej ni˝ mie-
siàc przestrzegaç poni˝szych zaleceƒ:
❒umieÊciç samochód w pomieszczeniu
zamkni´tym, suchym i mo˝liwie prze-
wiewnym;
❒w∏àczyç bieg;
❒sprawdziç, czy hamulec r´czny nie jest
zaciàgni´ty;
❒od∏àczyç zacisk bieguna ujemnego aku-
mulatora i sprawdziç stan na∏adowania
(patrz „Akumulator – Kontrola stanu
na ∏a dowania i poziomu elektrolitu”
wroz dziale „Obs∏uga i piel´gnacja”);
❒wyczyÊciç i zabezpieczyç powierzchnie
lakierowane samochodu woskiem och -
ronnym;Pr´dkoÊç maksymalna dla
opon zimowych ze wskaêni-
kiem „Q” nie mo˝e przekraczaç
160 km/h, nale˝y jednak przestrzegaç
przepisów Kodeksu drogowego.
UWAGA
Z zamontowanymi ∏aƒcu-
chami przeciwpoÊlizgowymi
utrzymywaç umiarkowanà pr´dkoÊç,
nie przekraczaç 50 km/h. Unikaç
dziur w jezdni, nie naje˝d˝aç na kra -
w´˝niki lub chodniki i nie przeje˝d˝aç
zbyt d∏ugich odcinków dróg nie po-
krytych Êniegiem, aby nie usz ko dziç
samochodu i nawierzchni drogi.
UWAGA
OSTRZE˚ENIE U˝ywajàc opon zimowych
z oznaczeniem pr´dkoÊci maksymalnej
ni˝szej od pr´dkoÊci osiàganej przez samo-
chód (powi´kszonej o 5%), umieÊciç w miej-
scu dobrze widocznym wewnàtrz nadwo-
zia informacj´, która podaje maksymalne
pr´dkoÊci dopuszczone dla opon zimowych
(jak przewiduje to Dyrektywa CE).
Montowaç na wszystkich czterech ko∏ach
opony takie same (marki i profilu), aby za-
gwarantowaç wi´ksze bezpieczeƒstwo jaz-
dy i hamowania oraz dobre manewrowa-
nie samochodem.
Przypominamy ˝e korzystnie jest nie zmie-
niaç kierunku obracania si´ opon.ŁAŃCUCHY
PRZECIWPOŚLIZGOWE
Stosowanie ∏aƒcuchów zale˝y od przepi-
sów obowiàzujàcych w danym kraju.
¸aƒcuchy powinny byç zak∏adane tylko na
opony kó∏ przednich (ko∏a nap´dowe).
Sprawdziç napi´cie ∏aƒcuchów po przeje-
chaniu kilkudziesi´ciu metrów.
079-086 ABARTH 500 1ed PL:079-086 ABARTH 500 PL 11-02-2010 15:37 Pagina 85

86
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY W RAZIE AWARII
W RAZIE
AWARII
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
SILNIKA
I JAZDA

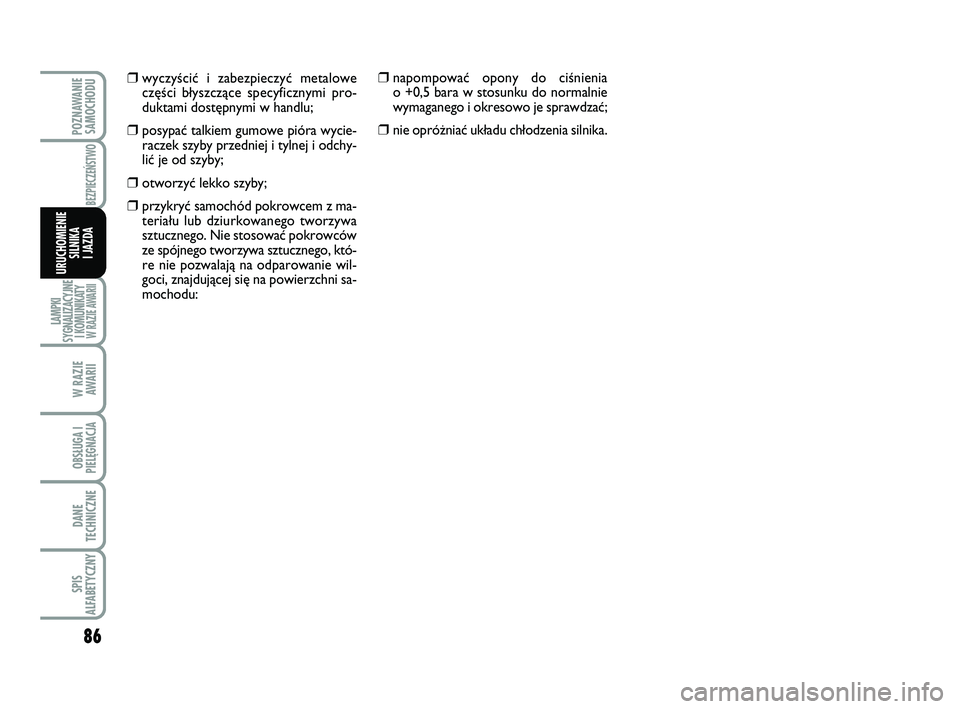

❒wyczyÊciç i zabezpieczyç metalowe
cz´Êci b∏yszczàce specyficznymi pro-
duktami dost´pnymi w handlu;
❒posypaç talkiem gumowe pióra wycie-
ra czek szyby przedniej i tylnej i odchy-
liç je od szyby;
❒otworzyç lekko szyby;
❒przykryç samochód pokrowcem z ma-
teria∏u lub dziurkowanego tworzywa
sztucznego. Nie stosowaç pokrowców
ze spójnego tworzywa sztucznego, któ-
re nie pozwalajà na odparowanie wil-
goci, znajdujàcej si´ na powierzchni sa-
mochodu:
❒napompowaç opony do ciÊnienia
o +0,5 bara w stosunku do normalnie
wymaganego i okresowo je sprawdzaç;
❒nie opró˝niaç uk∏adu ch∏odzenia silnika.
079-086 ABARTH 500 1ed PL:079-086 ABARTH 500 PL 11-02-2010 15:37 Pagina 86

87
W RAZIE
AWARII
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
SILNIKA
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII

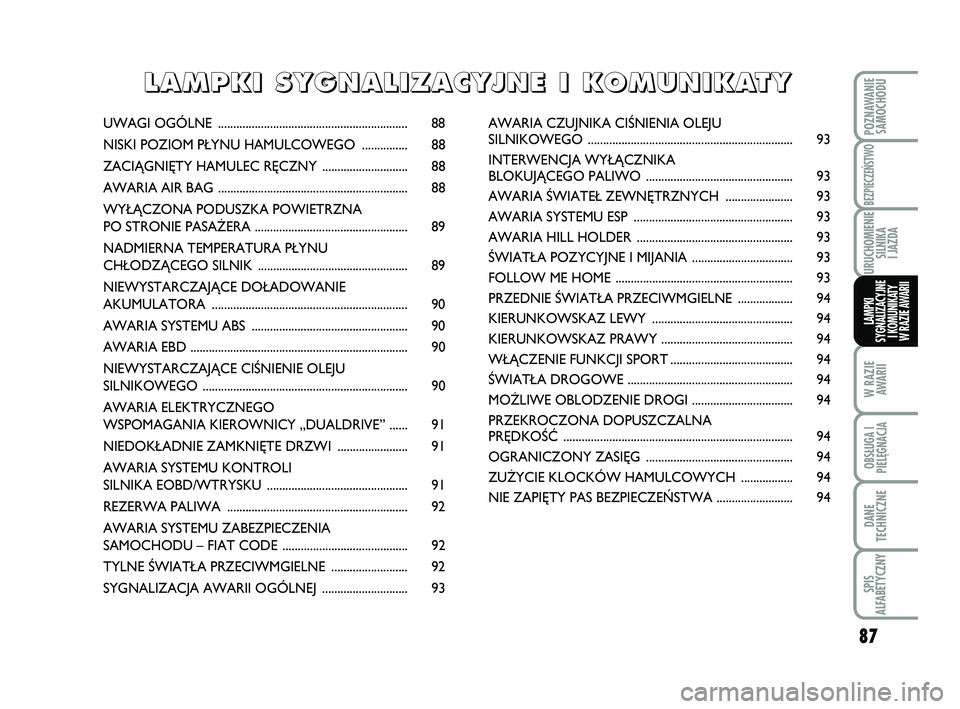

UWAGI OGÓLNE .............................................................. 88
NISKI POZIOM P¸YNU HAMULCOWEGO ............... 88
ZACIÑGNI¢TY HAMULEC R¢CZNY ............................88
AWARIA AIR BAG ..............................................................88
WY¸ÑCZONA PODUSZKA POWIETRZNA
PO STRONIE PASA˚ERA .................................................. 89
NADMIERNA TEMPERATURA P¸YNU
CH¸ODZÑCEGO SILNIK ................................................. 89
NIEWYSTARCZAJÑCE DO¸ADOWANIE
AKUMULATORA ................................................................ 90
AWARIA SYSTEMU ABS ................................................... 90
AWARIA EBD ....................................................................... 90
NIEWYSTARCZAJÑCE CIÂNIENIE OLEJU
SILNIKOWEGO ................................................................... 90
AWARIA ELEKTRYCZNEGO
WSPOMAGANIA KIEROWNICY „DUALDRIVE” ...... 91
NIEDOK¸ADNIE ZAMKNI¢TE DRZWI .......................91
AWARIA SYSTEMU KONTROLI
SILNIKA EOBD/WTRYSKU .............................................. 91
REZERWA PALIWA ........................................................... 92
AWARIA SYSTEMU ZABEZPIECZENIA
SAMOCHODU –FIAT CODE .........................................92
TYLNE ÂWIAT¸A PRZECIWMGIELNE ......................... 92
SYGNALIZACJA AWARII OGÓLNEJ ............................ 93AWARIA CZUJNIKA CIÂNIENIA OLEJU
SILNIKOWEGO ................................................................... 93
INTERWENCJA WY¸ÑCZNIKA
BLOKUJÑCEGO PALIWO ................................................ 93
AWARIA ÂWIATE¸ ZEWN¢TRZNYCH ...................... 93
AWARIA SYSTEMU ESP .................................................... 93
AWARIA HILL HOLDER ................................................... 93
ÂWIAT¸A POZYCYJNE I MIJANIA .................................93
FOLLOW ME HOME .......................................................... 93
PRZEDNIE ÂWIAT¸A PRZECIWMGIELNE .................. 94
KIERUNKOWSKAZ LEWY .............................................. 94
KIERUNKOWSKAZ PRAWY ........................................... 94
W¸ÑCZENIE FUNKCJI SPORT........................................ 94
ÂWIAT¸A DROGOWE ...................................................... 94
MO˚LIWE OBLODZENIE DROGI ................................. 94
PRZEKROCZONA DOPUSZCZALNA
PR¢DKOÂå ........................................................................... 94
OGRANICZONY ZASI¢G ................................................ 94
ZU˚YCIE KLOCKÓW HAMULCOWYCH .................94
NIE ZAPI¢TY PAS BEZPIECZE¡STWA ......................... 94
L L
A A
M M
P P
K K
I I

S S
Y Y
G G
N N
A A
L L
I I
Z Z
A A
C C
Y Y
J J
N N
E E

I I

K K
O O
M M
U U
N N
I I
K K
A A
T T
Y Y
087-094 ABARTH 500 1ed PL:087-094 ABARTH 500 PL 11-02-2010 15:38 Pagina 87

88
W RAZIE
AWARII
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
SILNIKA
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY W RAZIE AWARII
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
UWAGI OGÓLNE

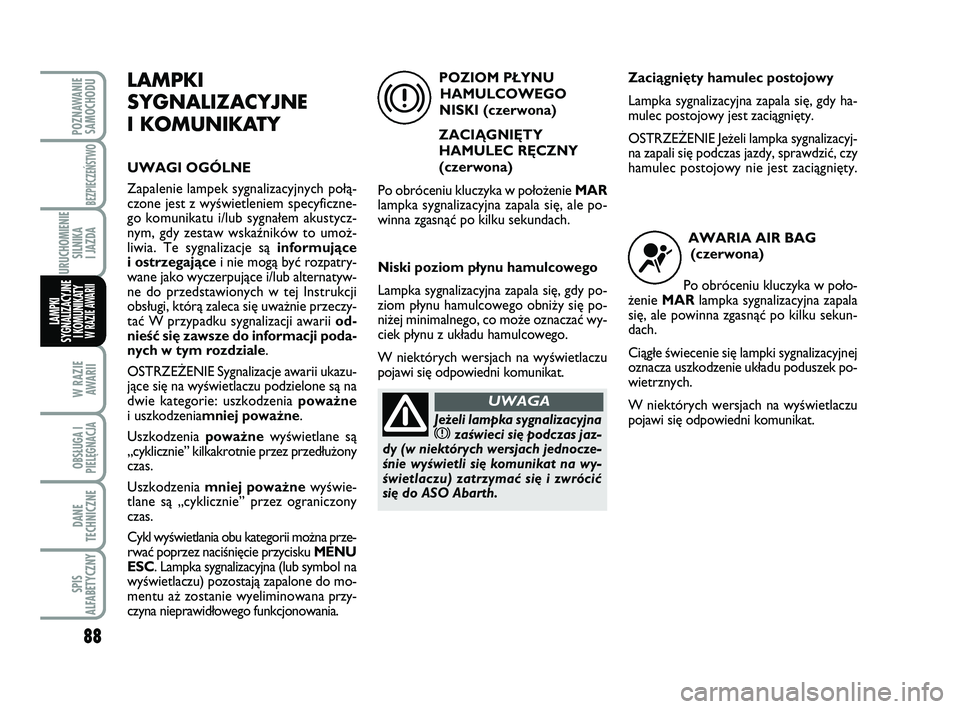

Zapalenie lampek sygnalizacyjnych po∏à -
czone jest z wyÊwietleniem specyficzne-
go komunikatu i/lub sygna∏em akustycz-
nym, gdy zestaw wskaêników to umo˝ -
liwia. Te sygnalizacje sà informujàce
i ostrzegajàcei nie mogà byç rozpatry-
wane jako wyczerpujàce i/lub alternatyw-
ne do przedstawionych w tej Instrukcji
obs∏ugi, którà zaleca si´ uwa˝nie przeczy-
taç W przypadku sygnalizacji awarii od-
nieÊç si´ zawsze do informacji poda-
nych w tym rozdziale.
OSTRZE˚ENIE Sygnalizacje awarii ukazu-
jàce si´ na wyÊwietlaczu podzielone sà na
dwie kategorie: uszkodzenia powa˝ne
i uszkodzeniamniej powa˝ne.
Uszkodzenia powa˝ne wyÊwietlane sà
„cyklicznie” kilkakrotnie przez przed∏u˝ony
czas.
Uszkodzenia mniej powa˝newyÊwie-
tlane sà „cyklicznie” przez ograniczony
czas.
Cykl wyÊwietlania obu kategorii mo˝na prze-
rwaç poprzez naciÊni´cie przycisku MENU
ESC. Lampka sygnalizacyjna (lub symbol na
wyÊwietlaczu) pozostajà zapalone do mo-
mentu a˝ zostanie wyeliminowana przy-
czyna nieprawid∏owego funkcjonowania.POZIOM P¸YNU
HAMULCOWEGO
NISKI (czerwona)
ZACIÑGNI¢TY
HAMULEC R¢CZNY
(czerwona)
Po obróceniu kluczyka w po∏o˝enie MAR
lampka sygnalizacyjna zapala si´, ale po-
winna zgasnàç po kilku sekundach.
Niski poziom p∏ynu hamulcowego
Lampka sygnalizacyjna zapala si´, gdy po-
ziom p∏ynu hamulcowego obni˝y si´ po-
ni˝ej minimalnego, co mo˝e oznaczaç wy-
ciek p∏ynu z uk∏adu hamulcowego.
W niektórych wersjach na wyÊwietlaczu
pojawi si´ odpowiedni komunikat.
x
Je˝eli lampka sygnalizacyjnaxzaÊwieci si´ podczas jaz-
dy (w niektórych wersjach jednocze-
Ênie wyÊwietli si´ komunikat na wy-
Êwietlaczu) zatrzymaç si´ i zwróciç
si´ do ASO Abarth.
UWAGA
Zaciàgni´ty hamulec postojowy
Lampka sygnalizacyjna zapala si´, gdy ha-
mulec postojowy jest zaciàgni´ty.
OSTRZE˚ENIE Je˝eli lampka sygnalizacyj-
na zapali si´ podczas jazdy, sprawdziç, czy
hamulec postojowy nie jest zaciàgni´ty.
AWARIA AIR BAG
(czerwona)
Po obróceniu kluczyka w po∏o -
˝enie MARlampka sygnalizacyjna zapala
si´, ale powinna zgasnàç po kilku sekun-
dach.
Ciàg∏e Êwiecenie si´ lampki sygnalizacyjnej
oznacza uszkodzenie uk∏adu poduszek po-
wietrznych.
W niektórych wersjach na wyÊwietlaczu
pojawi si´ odpowiedni komunikat.
¬
087-094 ABARTH 500 1ed PL:087-094 ABARTH 500 PL 11-02-2010 15:38 Pagina 88

89
W RAZIE
AWARII
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
SILNIKA
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
Je˝eli lampka sygnalizacyjna¬nie zapali si´ po obróce-
niu kluczyka w po∏o˝enie MAR lub
pozostanie zapalona podczas jazdy
mo˝liwe jest ˝e wystàpi∏o uszkodze-
nie w systemach bezpieczeƒstwa;
w tym przypadku poduszki powietrz-
ne lub napinacze mogà nie uaktyw-
niç si´ w przypadku kolizji lub w ogra-
niczonej iloÊci przypadków, uaktyw-
niç si´ nieprawid∏owo. Przed rozpo -
cz´ ciem jazdy skontaktowaç si´
z ASO Abarth, aby bezzw∏ocznie
sprawdziç system
UWAGA
Awaria lampki sygnalizacyj-
nej
¬(lampka zgaszona)
jest sygnalizowana miganiem ponad
4 sekundy lampki sygnalizacyjnej
“która sygnalizuje wy∏àczenie przed-
niej poduszki powietrznej po stronie
pasa˝era.
UWAGA
WY¸ÑCZONA
PODUSZKA
POWIETRZNA PO
STRONIE PASA˚ERA
(˝ó∏to pomaraƒczowa)
Lampka sygnalizacyjna
“zaÊwieci si´ po
wy∏àczeniu przedniej poduszki powietrz-
nej po stronie pasa˝era.
Przy przedniej poduszce powietrznej pa-
sa˝era w∏àczonej, po obróceniu kluczyka
w pozycj´ MAR, lampka sygnalizacyjna
“zaÊwieci si´ na oko∏o 4 sekundy, miga
przez kolejne 4 sekundy, a nast´pnie po-
winna zgasnàç.
“
Lampka sygnalizacyjna “sygnalizuje ponadto ewen-
tualne uszkodzenia lampki sygnaliza-
cyjnej
¬. Ten przypadek sygnalizo-
wany jest miganiem lampki sygnali-
zacyjnej
“tak˝e ponad 4 sekundy.
W tym przypadku lampka sygnaliza-
cyjna
¬mo˝e nie sygnalizowaç ewen-
tualnych uszkodzeƒ systemów bez-
pieczeƒstwa. Przed rozpocz´ciem jaz-
dy skontaktowaç si´ z ASO Abarth,
aby sprawdziç system.
UWAGA
NADMIERNA
TEMPERATURA P¸YNU
CH¸ODZÑCEGO
(czerwona)
Po obróceniu kluczyka w po∏o˝enie MAR
lampka sygnalizacyjna zapala si´, ale po-
winna zgasnàç po kilku sekundach.
Lampka sygnalizacyjna zapala si´ gdy sil-
nik jest przegrzany.
Je˝eli lampka sygnalizacyjna zapali si´ na-
le˝y wykonaç nast´pujàce czynnoÊci:
❒w przypadku jazdy normalnej: za-
trzymaç samochód, wy∏àczyç silnik
i sprawdziç, czy poziom p∏ynu ch∏o -
dzàcego w zbiorniku wyrównawczym
nie znajduje poni˝ej znaku MIN. W tym
przypadku zaczekaç kilka minut, aby
umo˝liwiç och∏odzenie si´ silnika, nas -
t´pnie odkr´ciç powoli i ostro˝nie ko-
rek, dolaç p∏ynu ch∏odzàcego i spraw
-
dziç czy poziom p∏ynu ustali∏ si´ po-
mi´dzy znakami MIN i MAX znajdu-
jàcymi si´ na zbiorniku wyrównaw-
czym. Ponadto sprawdziç wzrokowo,
czy nie wyst´pujà ewentualne wycieki
p∏ynu. Je˝eli przy nast´pnym urucho-
mieniu silnika lampka sygnalizacyjna za-
pali si´ ponownie, zwróciç si´ do ASO
Abarth.
u
087-094 ABARTH 500 1ed PL:087-094 ABARTH 500 PL 11-02-2010 15:38 Pagina 89
