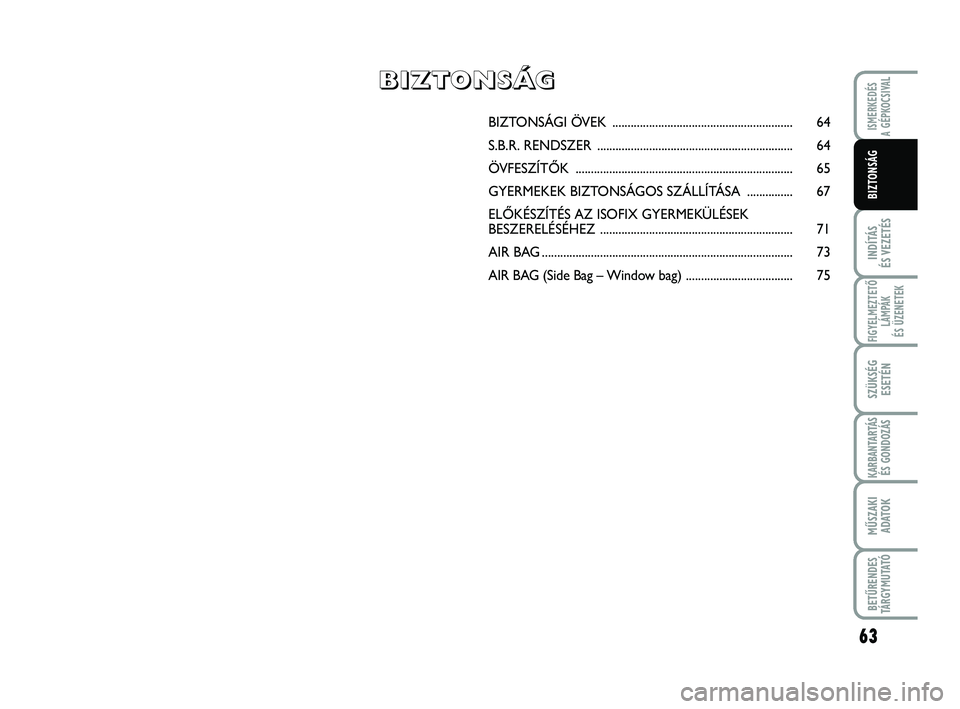

63
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATO
K
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
BIZTONSÁGI ÖVEK ........................................................... 64
S.B.R. RENDSZER ................................................................64
ÖVFESZÍTŐK ....................................................................... 65
GYERMEKEK BIZTONSÁGOS SZÁLLÍTÁSA ............... 67
ELŐKÉSZÍTÉS AZ ISOFIX GYERMEKÜLÉSEK
BESZERELÉSÉHEZ ............................................................... 71
AIR BAG.................................................................................. 73
AIR BAG (Side Bag – Window bag)................................... 75
B B
I I
Z Z
T T
O O
N N
S S
Á Á
G G
063-078 ABARTH 500 1ed HU:063-078 FIAT 500 IT 15-06-2012 9:42 Pagina 63

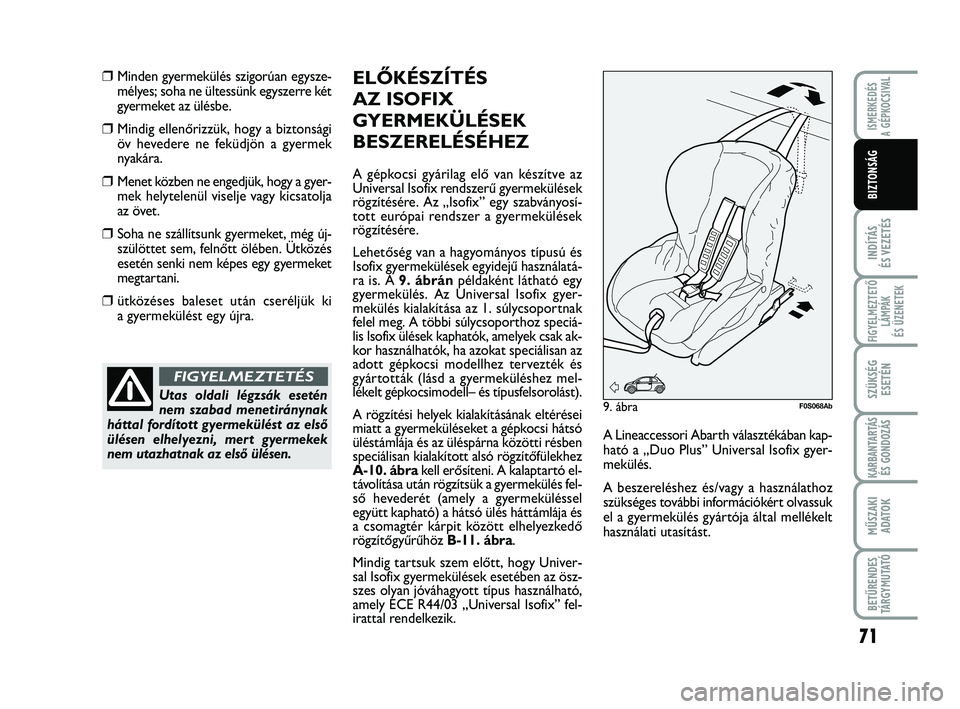

71
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATO
K
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
❒Minden gyermekülés szigorúan egysze-
mélyes; soha ne ültessünk egyszerre két
gyermeket az ülésbe.
❒Mindig ellenőrizzük, hogy a biztonsági
öv hevedere ne feküdjön a gyermek
nyakára.
❒Menet közben ne engedjük, hogy a gyer-
mek helytelenül viselje vagy kicsatolja
az övet.
❒Soha ne szállítsunk gyermeket, még új-
szülöttet sem, felnőtt ölében. Ütközés
esetén senki nem képes egy gyermeket
megtartani.
❒ütközéses baleset után cseréljük ki
a gyermekülést egy újra.
Utas oldali légzsák esetén
nem szabad menetiránynak
háttal fordított gyermekülést az első
ülésen elhelyezni, mert gyermekek
nem utazhatnak az első ülésen.
FIGYELMEZTETÉS
A Lineaccessori Abarth választékában kap-
ható a „Duo Plus” Universal Isofix gyer-
mekülés.
A beszereléshez és/vagy a használathoz
szükséges további információkért olvassuk
el a gyermekülés gyártója által mellékelt
használati utasítást.
ELŐKÉSZÍTÉS
AZ ISOFIX
GYERMEKÜLÉSEK
BESZERELÉSÉHEZ
A gépkocsi gyárilag elő van készítve az
Universal Isofix rendszerű gyermekülések
rögzítésére. Az „Isofix” egy szabványosí-
tott európai rendszer a gyermekülések
rögzítésére.
Lehetőség van a hagyományos típusú és
Isofix gyermekülések egyidejű használatá-
ra is. A 9. ábránpéldaként látható egy
gyermekülés. Az Universal Isofix gyer-
mekülés kialakítása az 1. súlycsoportnak
felel meg. A többi súlycsoporthoz speciá-
lis Isofix ülések kaphatók, amelyek csak ak-
kor használhatók, ha azokat speciálisan az
adott gépkocsi modellhez tervezték és
gyártották (lásd a gyermeküléshez mel-
lékelt gépkocsimodell– és típusfelsorolást).
A rögzítési helyek kialakításának eltérései
miatt a gyermeküléseket a gépkocsi hátsó
üléstámlája és az üléspárna közötti résben
speciálisan kialakított alsó rögzítőfülekhez
A-10. ábrakell erősíteni. A kalaptartó el-
távolítása után rögzítsük a gyermekülés fel-
ső hevederét (amely a gyermeküléssel
együtt kapható) a hátsó ülés háttámlája és
a csomagtér kárpit között elhelyezkedő
rögzítőgyűrűhöz B-11. ábra.
Mindig tartsuk szem előtt, hogy Univer-
sal Isofix gyermekülések esetében az ösz-
szes olyan jóváhagyott típus használható,
amely ECE R44/03 „Universal Isofix” fel-
irattal rendelkezik.
9. ábraF0S068Ab
063-078 ABARTH 500 1ed HU:063-078 FIAT 500 IT 15-06-2012 9:42 Pagina 71

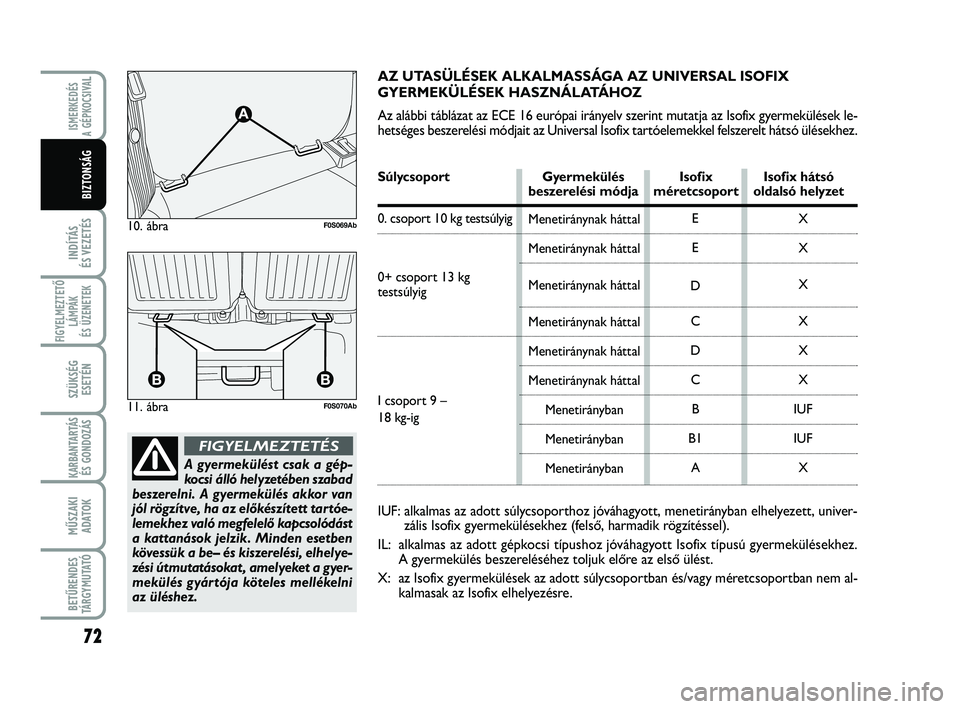

72
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁRGYMUTATÓ
ISMERKEDÉS
A GÉPKOCSIVA
L
BIZTONSÁG
A gyermekülést csak a gép-
kocsi álló helyzetében szabad
beszerelni. A gyermekülés akkor van
jól rögzítve, ha az előkészített tartóe-
lemekhez való megfelelő kapcsolódást
a kattanások jelzik. Minden esetben
kövessük a be– és kiszerelési, elhelye-
zési útmutatásokat , amelyeket a gyer-
mekülés gyártója köteles mellékelni
az üléshez.
FIGYELMEZTETÉS
10. ábraF0S069Ab
11. ábraF0S070Ab
IUF: alkalmas az adott súlycsoporthoz jóváhagyott, menetirányban elhelyezett, univer-
zális Isofix gyermekülésekhez (felső, harmadik rögzítéssel).
IL: alkalmas az adott gépkocsi típushoz jóváhagyott Isofix típusú gyermekülésekhez.
A gyermekülés beszereléséhez toljuk előre az első ülést.
X: az Isofix gyermekülések az adott súlycsoportban és/vagy méretcsoportban nem al-
kalmasak az Isofix elhelyezésre. AZ UTASÜLÉSEK ALKALMASSÁGA AZ UNIVERSAL ISOFIX
GYERMEKÜLÉSEK HASZNÁLATÁHOZ
Az alábbi táblázat az ECE 16 európai irányelv szerint mutatja az Isofix gyermekülések le-
hetséges beszerelési módjait az Universal Isofix tartóelemekkel felszerelt hátsó ülésekhez.
Súlycsoport Gyermekülés Isofix Isofix hátsó beszerelési módja méretcsoport oldalsó helyzet
0. csoport 10 kg testsúlyig
0+ csoport 13 kg testsúlyig
I csoport 9 –
18 kg-ig
E
E
D
C
D
C
B
B1
A Menetiránynak háttal
Menetiránynak háttal
Menetiránynak háttal
Menetiránynak háttal
Menetiránynak háttal
Menetiránynak háttal
Menetirányban
Menetirányban
MenetiránybanX
X
X
X
X
X
IUF
IUF
X
063-078 ABARTH 500 1ed HU:063-078 FIAT 500 IT 15-06-2012 9:42 Pagina 72

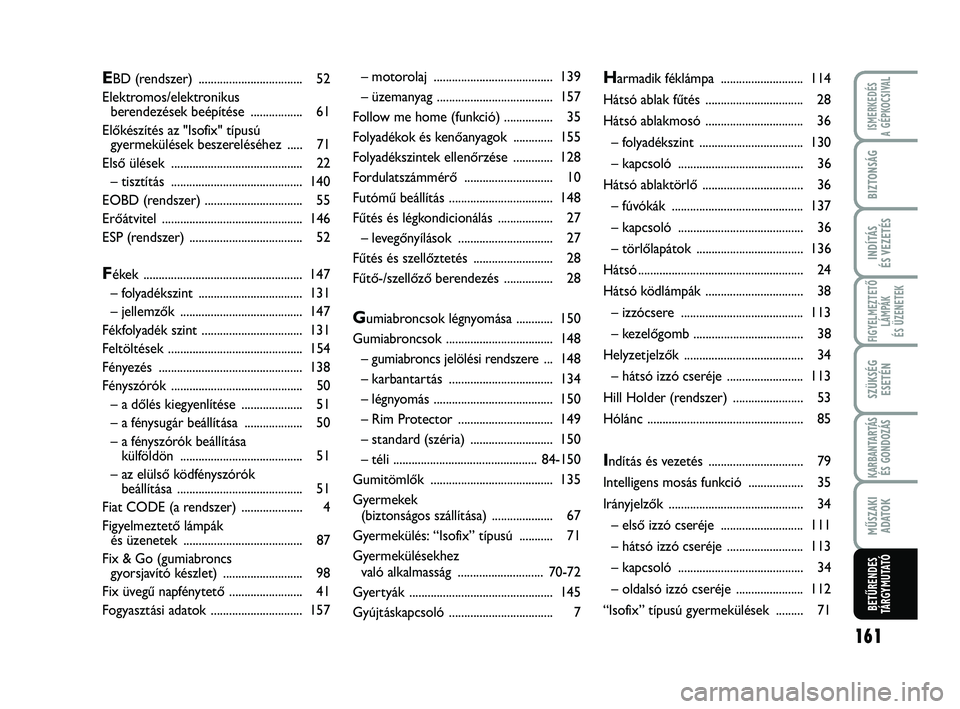

161
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
MŰSZAKI
ADATO
K
ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
BETŰRENDES
TÁRGYMUTATÓ
– motorolaj ....................................... 139
– üzemanyag ......................................157
Follow me home (funkció) ................ 35
Folyadékok és kenőanyagok .............155
Folyadékszintek ellenőrzése ............. 128
Fordulatszámmérő ............................. 10
Futómű beállítás .................................. 148
Fűtés és légkondicionálás .................. 27
– levegőnyílások ............................... 27
Fűtés és szellőztetés .......................... 28
Fűtő-/szellőző berendezés ................ 28
Gumiabroncsok légnyomása ............ 150
Gumiabroncsok ...................................148
– gumiabroncs jelölési rendszere ... 148
– karbantartás ..................................134
– légnyomás ....................................... 150
– Rim Protector ............................... 149
– standard (széria) ........................... 150
– téli ...............................................84-150
Gumitömlők ........................................ 135
Gyermekek
(biztonságos szállítása) .................... 67
Gyermekülés: “Isofix” típusú ........... 71
Gyermekülésekhez
való alkalmasság ............................70-72
Gyertyák ...............................................145
Gyújtáskapcsoló .................................. 7
Harmadik féklámpa ........................... 114
Hátsó ablak fűtés ................................ 28
Hátsó ablakmosó ................................ 36
– folyadékszint .................................. 130
– kapcsoló .........................................36
Hátsó ablaktörlő ................................. 36
– fúvókák ........................................... 137
– kapcsoló .........................................36
– törlőlapátok ...................................136
Hátsó...................................................... 24
Hátsó ködlámpák ................................ 38
– izzócsere ........................................ 113
– kezelőgomb ....................................38
Helyzetjelzők ....................................... 34
– hátsó izzó cseréje ......................... 113
Hill Holder (rendszer) ....................... 53
Hólánc ................................................... 85
Indítás és vezetés ............................... 79
Intelligens mosás funkció .................. 35
Irányjelzők ............................................ 34
– első izzó cseréje ........................... 111
– hátsó izzó cseréje ......................... 113
– kapcsoló .........................................34
– oldalsó izzó cseréje ...................... 112
“Isofix” típusú gyermekülések ......... 71
EBD (rendszer) .................................. 52
Elektromos/elektronikus
berendezések beépítése ................. 61
Előkészítés az "Isofix" típusú
gyermekülések beszereléséhez ..... 71
Első ülések ...........................................22
– tisztítás ........................................... 140
EOBD (rendszer) ................................ 55
Erőátvitel ..............................................146
ESP (rendszer) ..................................... 52
Fékek .................................................... 147
– folyadékszint .................................. 131
– jellemzők ........................................ 147
Fékfolyadék szint ................................. 131
Feltöltések ............................................154
Fényezés ............................................... 138
Fényszórók ...........................................50
– a dőlés kiegyenlítése .................... 51
– a fénysugár beállítása ................... 50
– a fényszórók beállítása
külföldön ........................................ 51
– az elülső ködfényszórók
beállítása ......................................... 51
Fiat CODE (a rendszer) .................... 4
Figyelmeztető lámpák
és üzenetek .......................................87
Fix & Go (gumiabroncs
gyorsjavító készlet) .......................... 98
Fix üvegű napfénytető ........................ 41
Fogyasztási adatok .............................. 157
