Abarth 500 2014 Manual de Empleo y Cuidado (in Spanish)
Manufacturer: ABARTH, Model Year: 2014, Model line: 500, Model: Abarth 500 2014Pages: 170, tamaño PDF: 5.39 MB
Page 11 of 170
10
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
CONOCIMIENTO
DEL COCHE

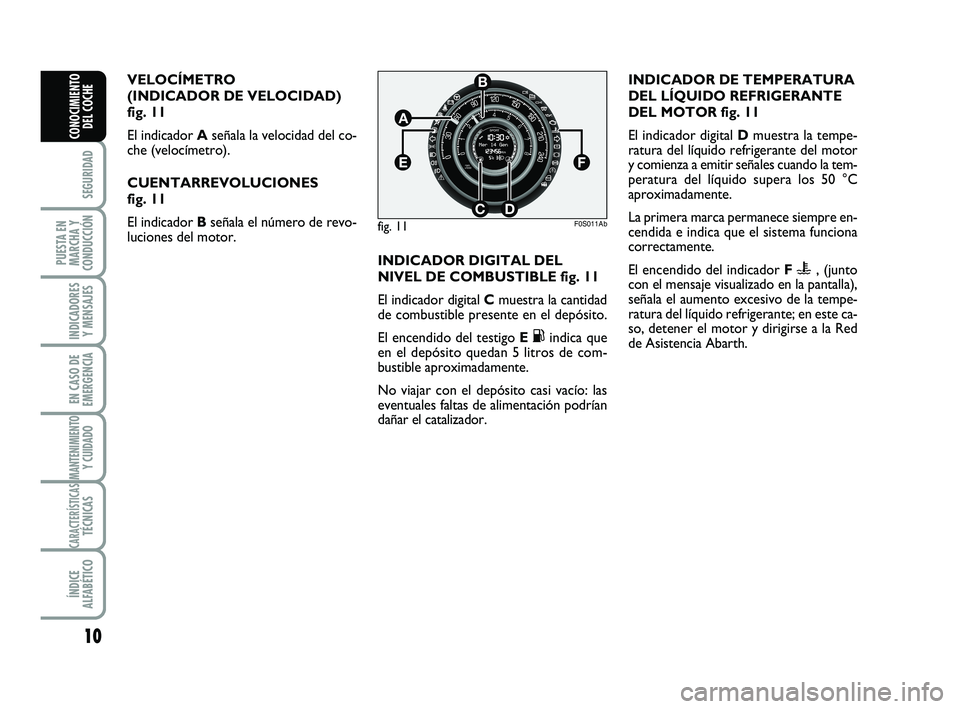

VELOCÍMETRO
(INDICADOR DE VELOCIDAD)
fig. 11
El indicador Aseñala la velocidad del co-
che (velocímetro).
CUENTARREVOLUCIONES
fig. 11
El indicador Bseñala el número de revo-
luciones del motor.
fig. 11
B
A
CD
EF
F0S011Ab
INDICADOR DIGITAL DEL
NIVEL DE COMBUSTIBLE fig. 11
El indicador digital C muestra la cantidad
de combustible presente en el depósito.
El encendido del testigo E
Kindica que
en el depósito quedan 5 litros de com-
bustible aproximadamente.
No viajar con el depósito casi vacío: las
eventuales faltas de alimentación podrían
dañar el catalizador.INDICADOR DE TEMPERATURA
DEL LÍQUIDO REFRIGERANTE
DEL MOTOR fig. 11
El indicador digital Dmuestra la tempe-
ratura del líquido refrigerante del motor
y comienza a emitir señales cuando la tem-
peratura del líquido supera los 50 °C
aproximadamente.
La primera marca permanece siempre en-
cendida e indica que el sistema funciona
correctamente.
El encendido del indicador F
u, (junto
con el mensaje visualizado en la pantalla),
señala el aumento excesivo de la tempe-
ratura del líquido refrigerante; en este ca-
so, detener el motor y dirigirse a la Red
de Asistencia Abarth.
001-022 ABARTH 500 1ed E:001-022 ABARTH 500 SP 28-05-2012 13:10 Pagina 10
Page 12 of 170
11
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
CONOCIMIENTO
DEL COCHE

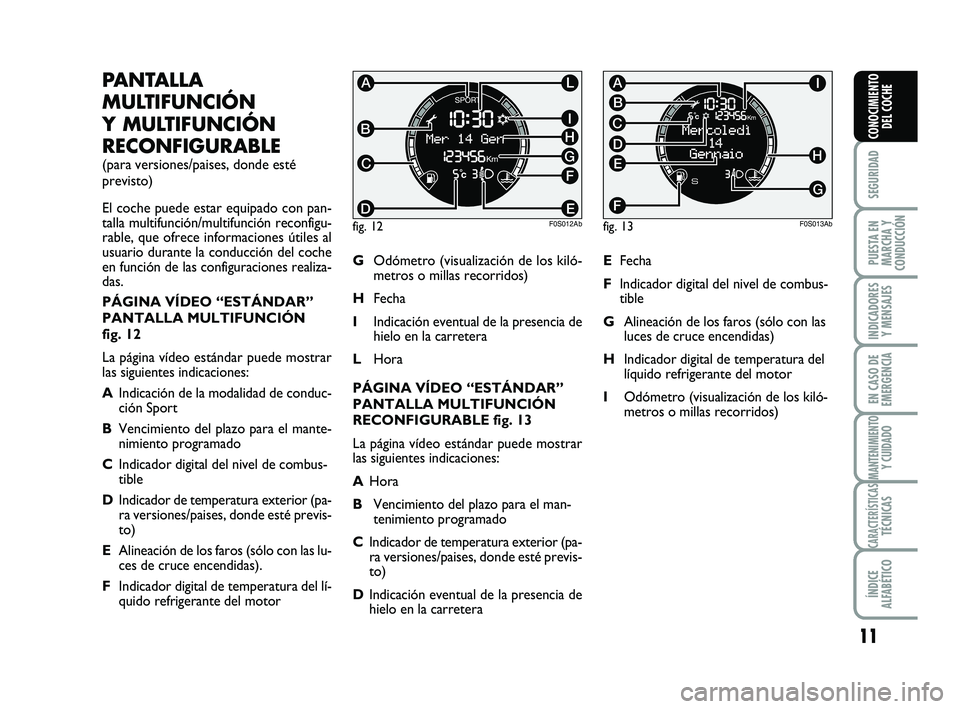

PANTALLA
MULTIFUNCIÓN
Y MULTIFUNCIÓN
RECONFIGURABLE
(para versiones/paises, donde esté
previsto)
El coche puede estar equipado con pan-
talla multifunción/multifunción reconfigu-
rable, que ofrece informaciones útiles al
usuario durante la conducción del coche
en función de las configuraciones realiza-
das.
PÁGINA VÍDEO “ESTÁNDAR”
PANTALLA MULTIFUNCIÓN
fig. 12
La página vídeo estándar puede mostrar
las siguientes indicaciones:
AIndicación de la modalidad de conduc-
ción Sport
BVencimiento del plazo para el mante-
nimiento programado
CIndicador digital del nivel de combus-
tible
DIndicador de temperatura exterior (pa-
ra versiones/paises, donde esté previs-
to)
EAlineación de los faros (sólo con las lu-
ces de cruce encendidas).
FIndicador digital de temperatura del lí-
quido refrigerante del motorGOdómetro (visualización de los kiló-
metros o millas recorridos)
HFecha
IIndicación eventual de la presencia de
hielo en la carretera
LHora
PÁGINA VÍDEO “ESTÁNDAR”
PANTALLA MULTIFUNCIÓN
RECONFIGURABLE fig. 13
La página vídeo estándar puede mostrar
las siguientes indicaciones:
AHora
BVencimiento del plazo para el man-
tenimiento programado
CIndicador de temperatura exterior (pa-
ra versiones/paises, donde esté previs-
to)
DIndicación eventual de la presencia de
hielo en la carretera
fig. 12
I
E
F
G
L
H
D
B
C
A
F0S012Ab
EFecha
FIndicador digital del nivel de combus-
tible
GAlineación de los faros (sólo con las
luces de cruce encendidas)
HIndicador digital de temperatura del
líquido refrigerante del motor
IOdómetro (visualización de los kiló-
metros o millas recorridos)
fig. 13
C
B
G
A
H
I
F
D
E
F0S013Ab
001-022 ABARTH 500 1ed E:001-022 ABARTH 500 SP 28-05-2012 13:10 Pagina 11
Page 13 of 170
12
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
CONOCIMIENTO
DEL COCHE

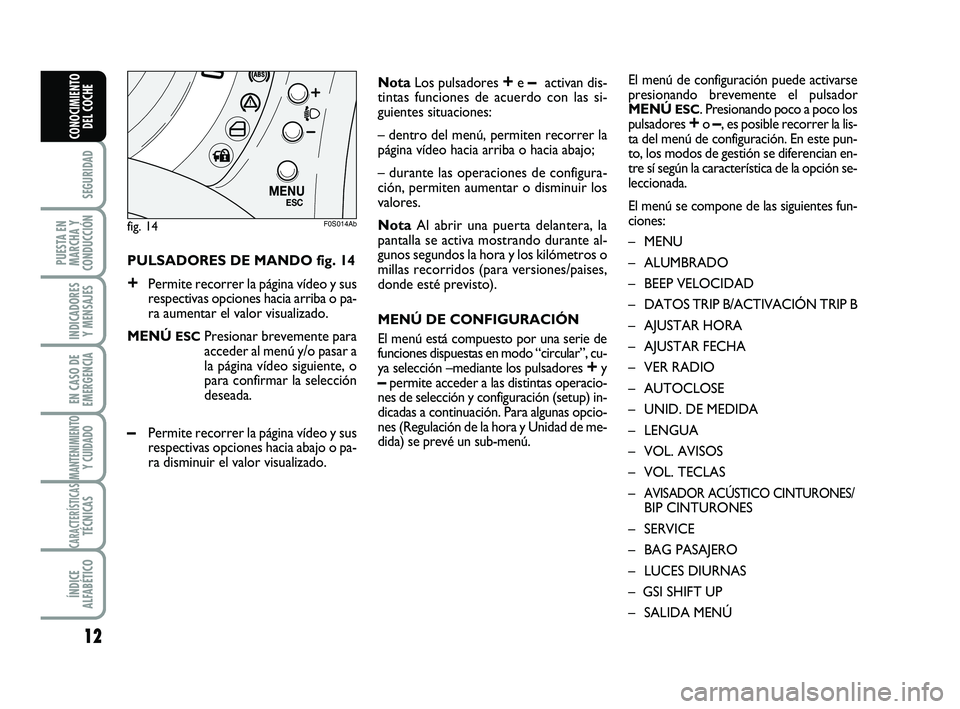

PULSADORES DE MANDO fig. 14
+Permite recorrer la página vídeo y sus
respectivas opciones hacia arriba o pa-
ra aumentar el valor visualizado.
MENÚ
ESCPresionar brevemente para
acceder al menú y/o pasar a
la página vídeo siguiente, o
para confirmar la selección
deseada.
–Permite recorrer la página vídeo y sus
respectivas opciones hacia abajo o pa-
ra disminuir el valor visualizado.Nota Los pulsadores
+e – activan dis-
tintas funciones de acuerdo con las si-
guientes situaciones:
– dentro del menú, permiten recorrer la
página vídeo hacia arriba o hacia abajo;
– durante las operaciones de configura-
ción, permiten aumentar o disminuir los
valores.
NotaAl abrir una puerta delantera, la
pantalla se activa mostrando durante al-
gunos segundos la hora y los kilómetros o
millas recorridos (para versiones/paises,
donde esté previsto).
MENÚ DE CONFIGURACIÓN
El menú está compuesto por una serie de
funciones dispuestas en modo “circular”, cu-
ya selección –mediante los pulsadores
+y–permite acceder a las distintas operacio-
nes de selección y configuración (setup) in-
dicadas a continuación. Para algunas opcio-
nes (Regulación de la hora y Unidad de me-
dida) se prevé un sub-menú.
fig. 14
M E N UE S C
F0S014Ab
El menú de configuración puede activarse
presionando brevemente el pulsador
MENÚ
ESC. Presionando poco a poco los
pulsadores +o –, es posible recorrer la lis-
ta del menú de configuración. En este pun-
to, los modos de gestión se diferencian en-
tre sí según la característica de la opción se-
leccionada.
El menú se compone de las siguientes fun-
ciones:
–MENU
– ALUMBRADO
– BEEP VELOCIDAD
– DATOS TRIP B/ACTIVACIÓN TRIP B
– AJUSTAR HORA
– AJUSTAR FECHA
– VER RADIO
– AUTOCLOSE
– UNID. DE MEDIDA
– LENGUA
– VOL. AVISOS
– VOL. TECLAS
–
AVISADOR ACÚSTICO CINTURONES/BIP CINTURONES
– SERVICE
– BAG PASAJERO
– LUCES DIURNAS
– GSI SHIFT UP
– SALIDA MENÚ
001-022 ABARTH 500 1ed E:001-022 ABARTH 500 SP 28-05-2012 13:10 Pagina 12
Page 14 of 170
13
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
CONOCIMIENTO
DEL COCHE

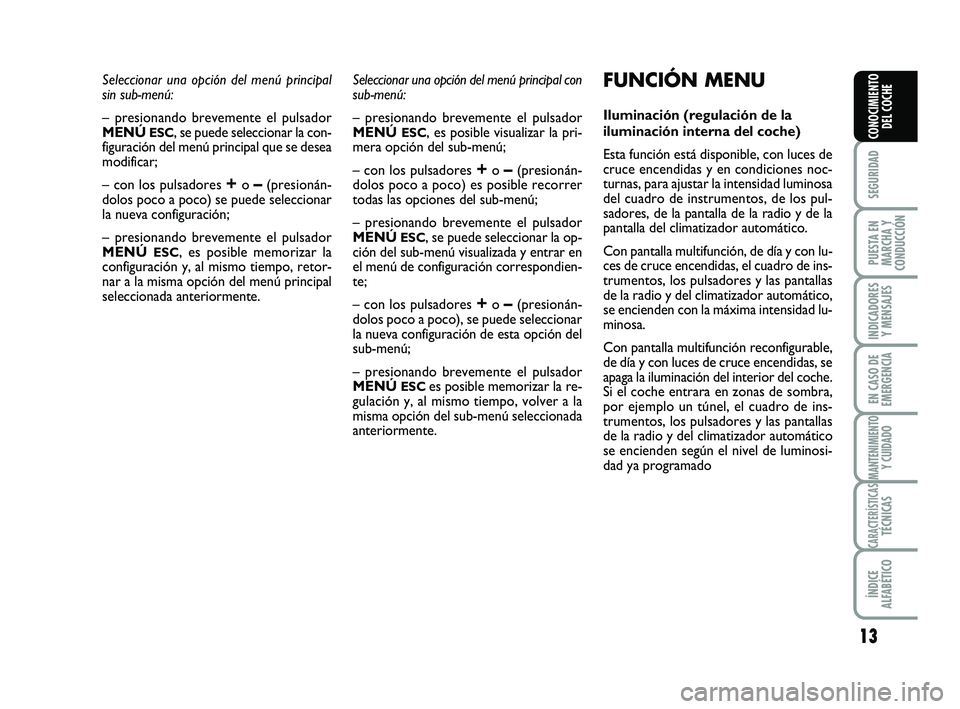

Seleccionar una opción del menú principal
sin sub-menú:
– presionando brevemente el pulsador
MENÚ
ESC, se puede seleccionar la con-
figuración del menú principal que se desea
modificar;
– con los pulsadores
+o –(presionán-
dolos poco a poco) se puede seleccionar
la nueva configuración;
– presionando brevemente el pulsador
MENÚ
ESC, es posible memorizar la
configuración y, al mismo tiempo, retor-
nar a la misma opción del menú principal
seleccionada anteriormente.Seleccionar una opción del menú principal con
sub-menú:
– presionando brevemente el pulsador
MENÚ
ESC, es posible visualizar la pri-
mera opción del sub-menú;
– con los pulsadores
+o –(presionán-
dolos poco a poco) es posible recorrer
todas las opciones del sub-menú;
– presionando brevemente el pulsador
MENÚ
ESC, se puede seleccionar la op-
ción del sub-menú visualizada y entrar en
el menú de configuración correspondien-
te;
– con los pulsadores
+o –(presionán-
dolos poco a poco), se puede seleccionar
la nueva configuración de esta opción del
sub-menú;
– presionando brevemente el pulsador
MENÚ
ESC es posible memorizar la re-
gulación y, al mismo tiempo, volver a la
misma opción del sub-menú seleccionada
anteriormente.
FUNCIÓN MENU
Iluminación (regulación de la
iluminación interna del coche)
Esta función está disponible, con luces de
cruce encendidas y en condiciones noc-
turnas, para ajustar la intensidad luminosa
del cuadro de instrumentos, de los pul-
sadores, de la pantalla de la radio y de la
pantalla del climatizador automático.
Con pantalla multifunción, de día y con lu-
ces de cruce encendidas, el cuadro de ins-
trumentos, los pulsadores y las pantallas
de la radio y del climatizador automático,
se encienden con la máxima intensidad lu-
minosa.
Con pantalla multifunción reconfigurable,
de día y con luces de cruce encendidas, se
apaga la iluminación del interior del coche.
Si el coche entrara en zonas de sombra,
por ejemplo un túnel, el cuadro de ins-
trumentos, los pulsadores y las pantallas
de la radio y del climatizador automático
se encienden según el nivel de luminosi-
dad ya programado
001-022 ABARTH 500 1ed E:001-022 ABARTH 500 SP 28-05-2012 13:10 Pagina 13
Page 15 of 170
14
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
CONOCIMIENTO
DEL COCHE

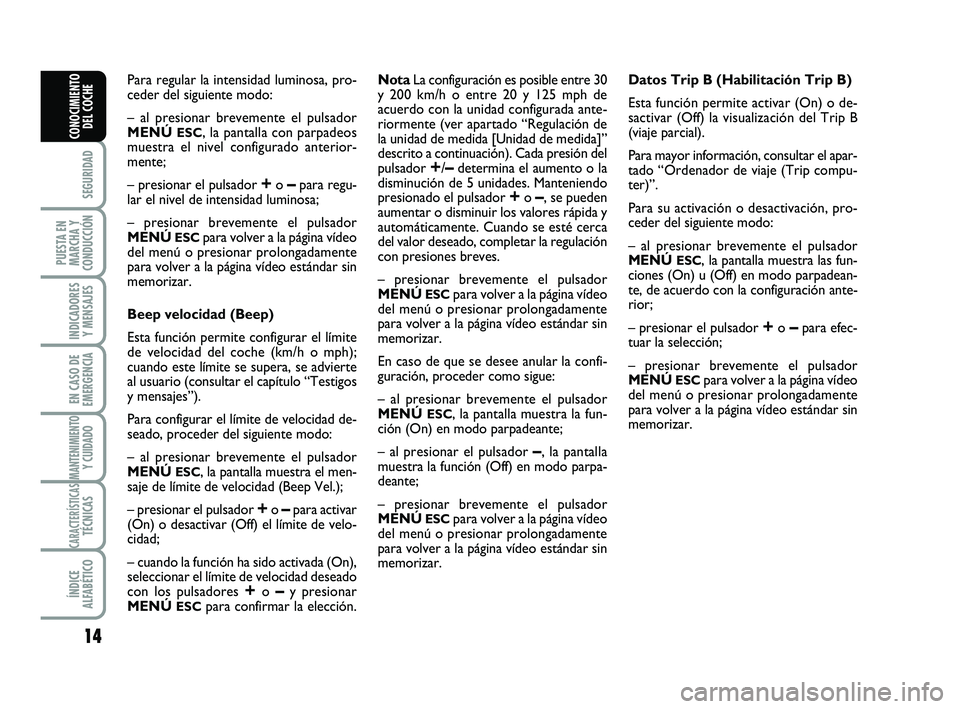

Para regular la intensidad luminosa, pro-
ceder del siguiente modo:
– al presionar brevemente el pulsador
MENÚ
ESC, la pantalla con parpadeos
muestra el nivel configurado anterior-
mente;
– presionar el pulsador
+o –para regu-
lar el nivel de intensidad luminosa;
– presionar brevemente el pulsador
MENÚ
ESCpara volver a la página vídeo
del menú o presionar prolongadamente
para volver a la página vídeo estándar sin
memorizar.
Beep velocidad (Beep)
Esta función permite configurar el límite
de velocidad del coche (km/h o mph);
cuando este límite se supera, se advierte
al usuario (consultar el capítulo “Testigos
y mensajes”).
Para configurar el límite de velocidad de-
seado, proceder del siguiente modo:
– al presionar brevemente el pulsador
MENÚ
ESC, la pantalla muestra el men-
saje de límite de velocidad (Beep Vel.);
– presionar el pulsador
+o –para activar
(On) o desactivar (Off) el límite de velo-
cidad;
– cuando la función ha sido activada (On),
seleccionar el límite de velocidad deseado
con los pulsadores
+o –y presionar
MENÚ ESCpara confirmar la elección. NotaLa configuración es posible entre 30
y 200 km/h o entre 20 y 125 mph de
acuerdo con la unidad configurada ante-
riormente (ver apartado “Regulación de
la unidad de medida [Unidad de medida]”
descrito a continuación). Cada presión del
pulsador
+/–determina el aumento o la
disminución de 5 unidades. Manteniendo
presionado el pulsador
+o –, se pueden
aumentar o disminuir los valores rápida y
automáticamente. Cuando se esté cerca
del valor deseado, completar la regulación
con presiones breves.
– presionar brevemente el pulsador
MENÚ
ESCpara volver a la página vídeo
del menú o presionar prolongadamente
para volver a la página vídeo estándar sin
memorizar.
En caso de que se desee anular la confi-
guración, proceder como sigue:
– al presionar brevemente el pulsador
MENÚ
ESC, la pantalla muestra la fun-
ción (On) en modo parpadeante;
– al presionar el pulsador
–, la pantalla
muestra la función (Off) en modo parpa-
deante;
– presionar brevemente el pulsador
MENÚ
ESCpara volver a la página vídeo
del menú o presionar prolongadamente
para volver a la página vídeo estándar sin
memorizar.Datos Trip B (Habilitación Trip B)
Esta función permite activar (On) o de-
sactivar (Off) la visualización del Trip B
(viaje parcial).
Para mayor información, consultar el apar-
tado “Ordenador de viaje (Trip compu-
ter)”.
Para su activación o desactivación, pro-
ceder del siguiente modo:
– al presionar brevemente el pulsador
MENÚ
ESC, la pantalla muestra las fun-
ciones (On) u (Off) en modo parpadean-
te, de acuerdo con la configuración ante-
rior;
– presionar el pulsador
+o –para efec-
tuar la selección;
– presionar brevemente el pulsador
MENÚ
ESCpara volver a la página vídeo
del menú o presionar prolongadamente
para volver a la página vídeo estándar sin
memorizar.
001-022 ABARTH 500 1ed E:001-022 ABARTH 500 SP 28-05-2012 13:10 Pagina 14
Page 16 of 170
15
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
CONOCIMIENTO
DEL COCHE

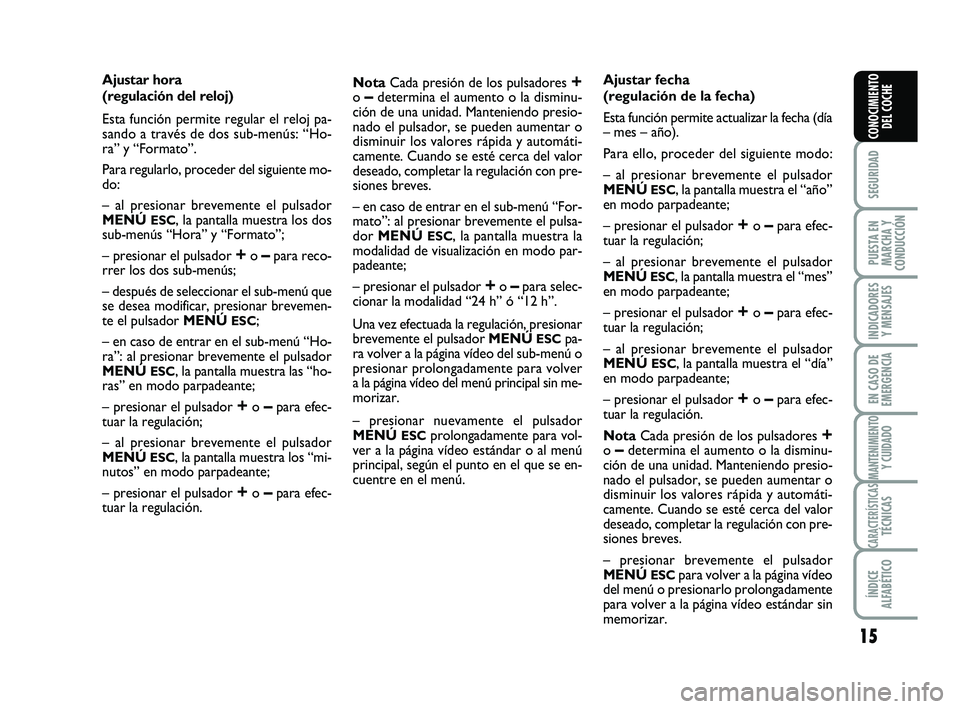

Ajustar hora
(regulación del reloj)
Esta función permite regular el reloj pa-
sando a través de dos sub-menús: “Ho-
ra” y “Formato”.
Para regularlo, proceder del siguiente mo-
do:
– al presionar brevemente el pulsador
MENÚ
ESC, la pantalla muestra los dos
sub-menús “Hora” y “Formato”;
– presionar el pulsador
+o –para reco-
rrer los dos sub-menús;
– después de seleccionar el sub-menú que
se desea modificar, presionar brevemen-
te el pulsador MENÚ
ESC;
– en caso de entrar en el sub-menú “Ho-
ra”: al presionar brevemente el pulsador
MENÚ
ESC, la pantalla muestra las “ho-
ras” en modo parpadeante;
– presionar el pulsador
+o –para efec-
tuar la regulación;
– al presionar brevemente el pulsador
MENÚ
ESC, la pantalla muestra los “mi-
nutos” en modo parpadeante;
– presionar el pulsador
+o –para efec-
tuar la regulación.NotaCada presión de los pulsadores
+o –determina el aumento o la disminu-
ción de una unidad. Manteniendo presio-
nado el pulsador, se pueden aumentar o
disminuir los valores rápida y automáti-
camente. Cuando se esté cerca del valor
deseado, completar la regulación con pre-
siones breves.
– en caso de entrar en el sub-menú “For-
mato”: al presionar brevemente el pulsa-
dor MENÚ
ESC, la pantalla muestra la
modalidad de visualización en modo par-
padeante;
– presionar el pulsador
+o –para selec-
cionar la modalidad “24 h” ó “12 h”.
Una vez efectuada la regulación, presionar
brevemente el pulsador MENÚ
ESCpa-
ra volver a la página vídeo del sub-menú o
presionar prolongadamente para volver
a la página vídeo del menú principal sin me-
morizar.
– presionar nuevamente el pulsador
MENÚ
ESCprolongadamente para vol-
ver a la página vídeo estándar o al menú
principal, según el punto en el que se en-
cuentre en el menú.Ajustar fecha
(regulación de la fecha)
Esta función permite actualizar la fecha (día
– mes – año).
Para ello, proceder del siguiente modo:
– al presionar brevemente el pulsador
MENÚ
ESC, la pantalla muestra el “año”
en modo parpadeante;
– presionar el pulsador
+o –para efec-
tuar la regulación;
– al presionar brevemente el pulsador
MENÚ
ESC, la pantalla muestra el “mes”
en modo parpadeante;
– presionar el pulsador
+o –para efec-
tuar la regulación;
– al presionar brevemente el pulsador
MENÚ
ESC, la pantalla muestra el “día”
en modo parpadeante;
– presionar el pulsador
+o –para efec-
tuar la regulación.
NotaCada presión de los pulsadores
+o –determina el aumento o la disminu-
ción de una unidad. Manteniendo presio-
nado el pulsador, se pueden aumentar o
disminuir los valores rápida y automáti-
camente. Cuando se esté cerca del valor
deseado, completar la regulación con pre-
siones breves.
– presionar brevemente el pulsador
MENÚ
ESCpara volver a la página vídeo
del menú o presionarlo prolongadamente
para volver a la página vídeo estándar sin
memorizar.
001-022 ABARTH 500 1ed E:001-022 ABARTH 500 SP 28-05-2012 13:10 Pagina 15
Page 17 of 170
16
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
CONOCIMIENTO
DEL COCHE
Ver radio
(repetición de la información
audio)
Esta función permite visualizar la informa-
ción del equipo de radio en la pantalla.
– Radio: frecuencia o mensaje RDS de la
radioemisora seleccionada, activación de
la búsqueda automática o AutoSTore;
– CD audio, CD MP3: número de pista;
Para visualizar (On) o eliminar (Off) la in-
formación del equipo de radio en la pan-
talla, proceder del siguiente modo:
– al presionar brevemente el pulsador
MENÚ
ESC, la pantalla muestra las fun-
ciones (On) u (Off) en modo parpadean-
te, de acuerdo con la configuración ante-
rior;
– presionar el pulsador
+o –para efec-
tuar la selección;
– presionar brevemente el pulsador
MENÚ
ESCpara volver a la página vídeo
del menú o presionarlo prolongadamente
para volver a la página vídeo estándar sin
memorizar.Autoclose
(cierre centralizado automático
con el coche en movimiento)
(para versiones/paises, donde esté
previsto)
Esta función, previa activación (On), per-
mite bloquear automáticamente las puer-
tas al superar la velocidad de 20 km/h.
Para activar o desactivar esta función, pro-
ceder del siguiente modo:
– al presionar brevemente el pulsador
MENÚ
ESC, la pantalla muestra un sub-
menú;
– al presionar brevemente el pulsador
MENÚ
ESC, la pantalla muestra las fun-
ciones (On) u (Off) en modo parpadean-
te, de acuerdo con la configuración ante-
rior;
– presionar el pulsador
+o –para efec-
tuar la selección;
– presionar brevemente el pulsador
MENÚ
ESCpara volver a la página vídeo
del sub-menú o presionar prolongada-
mente para volver a la página vídeo del
menú principal sin memorizar.
– presionar de nuevo el pulsador MENÚ
ESCprolongadamente para volver a la pá-
gina vídeo estándar o al menú principal, se-
gún el punto en el que se encuentre en el
menú.Unid. de medida
(regulación de la unidad
de medida)
Esta función permite configurar la unidad
de medida mediante tres sub-menús: “Dis-
tancias”, “Consumos” y “Temperatura”.
Para configurar la unidad de medida de-
seada, proceder del siguiente modo:
– al presionar brevemente el pulsador
MENÚ
ESC, la pantalla muestra los tres
sub-menús;
– presionar el pulsador
+o –para reco-
rrer los tres sub-menús;
– una vez seleccionado el sub-menú que
se desea modificar, presionar brevemen-
te el pulsador MENÚ
ESC;
– en caso de entrar en el sub-menú “Dis-
tancias”: al presionar brevemente el pul-
sador MENÚ
ESC, la pantalla muestra
“km” o “mi” según la configuración reali-
zada anteriormente;
– presionar el pulsador
+o –para efec-
tuar la selección;
– en caso de entrar en el sub-menú “Con-
sumos”: al presionar brevemente el pul-
sador MENÚ
ESC, la pantalla muestra
“km/l”, “l/100km” o “mpg” según la con-
figuración realizada anteriormente;
001-022 ABARTH 500 1ed E:001-022 ABARTH 500 SP 28-05-2012 13:10 Pagina 16
Page 18 of 170
17
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
CONOCIMIENTO
DEL COCHE

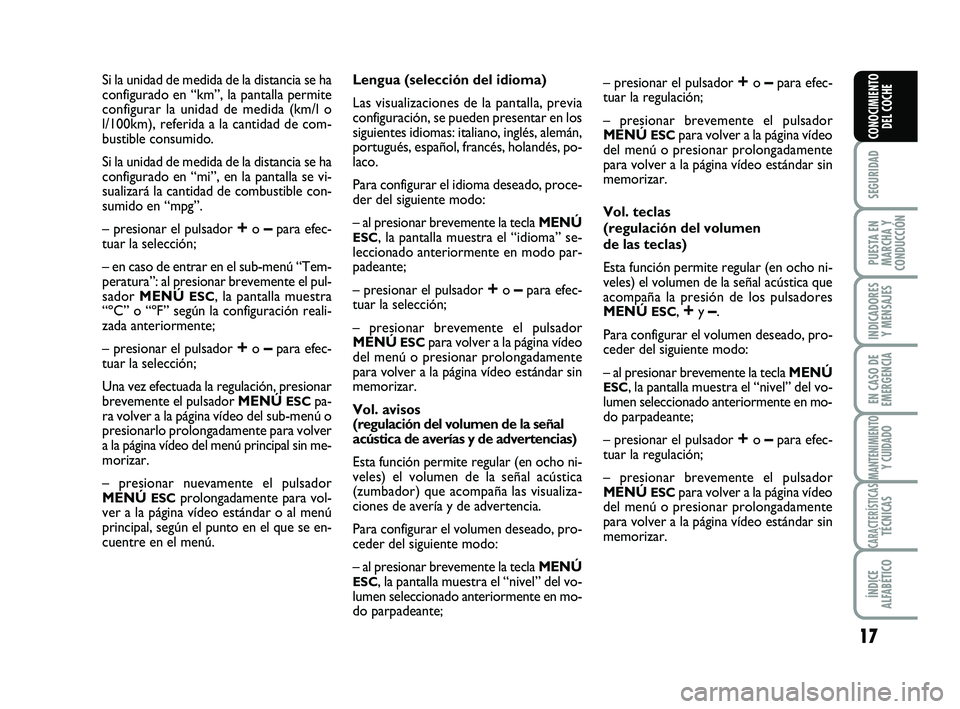

Si la unidad de medida de la distancia se ha
configurado en “km”, la pantalla permite
configurar la unidad de medida (km/l o
l/100km), referida a la cantidad de com-
bustible consumido.
Si la unidad de medida de la distancia se ha
configurado en “mi”, en la pantalla se vi-
sualizará la cantidad de combustible con-
sumido en “mpg”.
– presionar el pulsador
+o –para efec-
tuar la selección;
– en caso de entrar en el sub-menú “Tem-
peratura”: al presionar brevemente el pul-
sador MENÚ
ESC, la pantalla muestra
“ºC” o “ºF” según la configuración reali-
zada anteriormente;
– presionar el pulsador
+o –para efec-
tuar la selección;
Una vez efectuada la regulación, presionar
brevemente el pulsador MENÚ
ESCpa-
ra volver a la página vídeo del sub-menú o
presionarlo prolongadamente para volver
a la página vídeo del menú principal sin me-
morizar.
– presionar nuevamente el pulsador
MENÚ
ESCprolongadamente para vol-
ver a la página vídeo estándar o al menú
principal, según el punto en el que se en-
cuentre en el menú.Lengua (selección del idioma)
Las visualizaciones de la pantalla, previa
configuración, se pueden presentar en los
siguientes idiomas: italiano, inglés, alemán,
portugués, español, francés, holandés, po-
laco.
Para configurar el idioma deseado, proce-
der del siguiente modo:
– al presionar brevemente la tecla MENÚ
ESC, la pantalla muestra el “idioma” se-
leccionado anteriormente en modo par-
padeante;
– presionar el pulsador
+o –para efec-
tuar la selección;
– presionar brevemente el pulsador
MENÚ
ESCpara volver a la página vídeo
del menú o presionar prolongadamente
para volver a la página vídeo estándar sin
memorizar.
Vol. avisos
(regulación del volumen de la señal
acústica de averías y de advertencias)
Esta función permite regular (en ocho ni-
veles) el volumen de la señal acústica
(zumbador) que acompaña las visualiza-
ciones de avería y de advertencia.
Para configurar el volumen deseado, pro-
ceder del siguiente modo:
– al presionar brevemente la tecla MENÚ
ESC, la pantalla muestra el “nivel” del vo-
lumen seleccionado anteriormente en mo-
do parpadeante;– presionar el pulsador
+o –para efec-
tuar la regulación;
– presionar brevemente el pulsador
MENÚ
ESCpara volver a la página vídeo
del menú o presionar prolongadamente
para volver a la página vídeo estándar sin
memorizar.
Vol. teclas
(regulación del volumen
de las teclas)
Esta función permite regular (en ocho ni-
veles) el volumen de la señal acústica que
acompaña la presión de los pulsadores
MENÚ
ESC, +y –.
Para configurar el volumen deseado, pro-
ceder del siguiente modo:
– al presionar brevemente la tecla MENÚ
ESC, la pantalla muestra el “nivel” del vo-
lumen seleccionado anteriormente en mo-
do parpadeante;
– presionar el pulsador
+o –para efec-
tuar la regulación;
– presionar brevemente el pulsador
MENÚ
ESCpara volver a la página vídeo
del menú o presionar prolongadamente
para volver a la página vídeo estándar sin
memorizar.
001-022 ABARTH 500 1ed E:001-022 ABARTH 500 SP 28-05-2012 13:10 Pagina 17
Page 19 of 170
18
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
CONOCIMIENTO
DEL COCHE

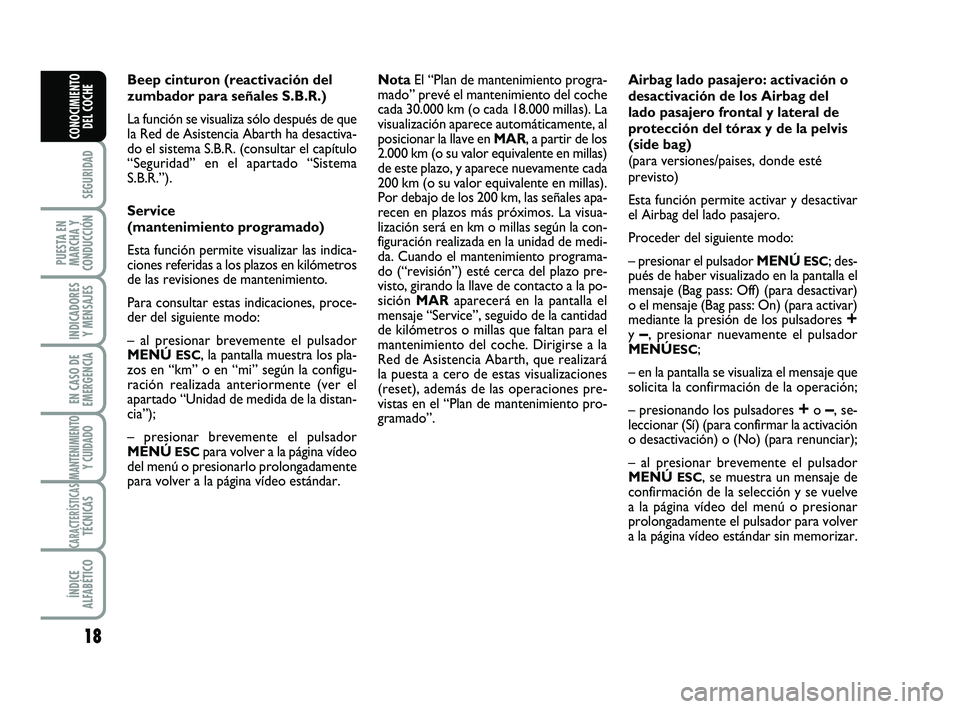

Beep cinturon (reactivación del
zumbador para señales S.B.R.)
La función se visualiza sólo después de que
la Red de Asistencia Abarth ha desactiva-
do el sistema S.B.R. (consultar el capítulo
“Seguridad” en el apartado “Sistema
S.B.R.”).
Service
(mantenimiento programado)
Esta función permite visualizar las indica-
ciones referidas a los plazos en kilómetros
de las revisiones de mantenimiento.
Para consultar estas indicaciones, proce-
der del siguiente modo:
– al presionar brevemente el pulsador
MENÚ
ESC, la pantalla muestra los pla-
zos en “km” o en “mi” según la configu-
ración realizada anteriormente (ver el
apartado “Unidad de medida de la distan-
cia”);
– presionar brevemente el pulsador
MENÚ
ESCpara volver a la página vídeo
del menú o presionarlo prolongadamente
para volver a la página vídeo estándar.NotaEl “Plan de mantenimiento progra-
mado” prevé el mantenimiento del coche
cada 30.000 km (o cada 18.000 millas). La
visualización aparece automáticamente, al
posicionar la llave en MAR, a partir de los
2.000 km (o su valor equivalente en millas)
de este plazo, y aparece nuevamente cada
200 km (o su valor equivalente en millas).
Por debajo de los 200 km, las señales apa-
recen en plazos más próximos. La visua-
lización será en km o millas según la con-
figuración realizada en la unidad de medi-
da. Cuando el mantenimiento programa-
do (“revisión”) esté cerca del plazo pre-
visto, girando la llave de contacto a la po-
sición MARaparecerá en la pantalla el
mensaje “Service”, seguido de la cantidad
de kilómetros o millas que faltan para el
mantenimiento del coche. Dirigirse a la
Red de Asistencia Abarth, que realizará
la puesta a cero de estas visualizaciones
(reset), además de las operaciones pre-
vistas en el “Plan de mantenimiento pro-
gramado”.Airbag lado pasajero: activación o
desactivación de los Airbag del
lado pasajero frontal y lateral de
protección del tórax y de la pelvis
(side bag)
(para versiones/paises, donde esté
previsto)
Esta función permite activar y desactivar
el Airbag del lado pasajero.
Proceder del siguiente modo:
– presionar el pulsador MENÚ
ESC; des-
pués de haber visualizado en la pantalla el
mensaje (Bag pass: Off) (para desactivar)
o el mensaje (Bag pass: On) (para activar)
mediante la presión de los pulsadores
+y –, presionar nuevamente el pulsador
MENÚESC;
– en la pantalla se visualiza el mensaje que
solicita la confirmación de la operación;
– presionando los pulsadores
+o –, se-
leccionar (Sí) (para confirmar la activación
o desactivación) o (No) (para renunciar);
– al presionar brevemente el pulsador
MENÚ
ESC, se muestra un mensaje de
confirmación de la selección y se vuelve
a la página vídeo del menú o presionar
prolongadamente el pulsador para volver
a la página vídeo estándar sin memorizar.
001-022 ABARTH 500 1ed E:001-022 ABARTH 500 SP 28-05-2012 13:10 Pagina 18
Page 20 of 170
19
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
CONOCIMIENTO
DEL COCHE

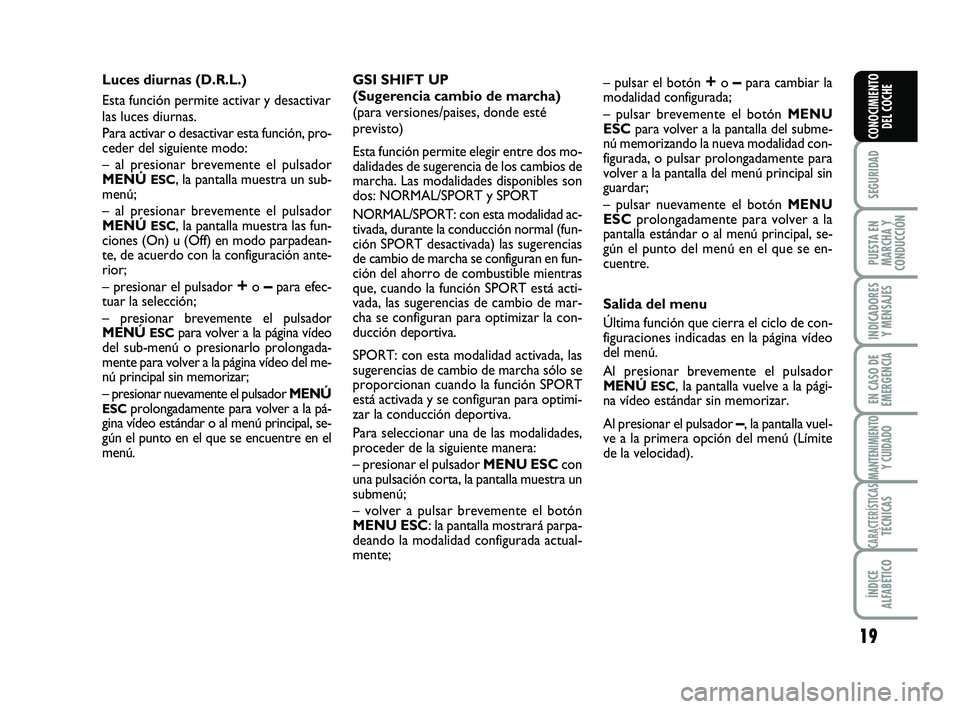

Luces diurnas (D.R.L.)
Esta función permite activar y desactivar
las luces diurnas.
Para activar o desactivar esta función, pro-
ceder del siguiente modo:
– al presionar brevemente el pulsador
MENÚ
ESC, la pantalla muestra un sub-
menú;
– al presionar brevemente el pulsador
MENÚ
ESC, la pantalla muestra las fun-
ciones (On) u (Off) en modo parpadean-
te, de acuerdo con la configuración ante-
rior;
– presionar el pulsador
+o –para efec-
tuar la selección;
– presionar brevemente el pulsador
MENÚ
ESCpara volver a la página vídeo
del sub-menú o presionarlo prolongada-
mente para volver a la página vídeo del me-
nú principal sin memorizar;
– presionar nuevamente el pulsador MENÚ
ESCprolongadamente para volver a la pá-
gina vídeo estándar o al menú principal, se-
gún el punto en el que se encuentre en el
menú.GSI SHIFT UP
(Sugerencia cambio de marcha)
(para versiones/paises, donde esté
previsto)
Esta función permite elegir entre dos mo-
dalidades de sugerencia de los cambios de
marcha. Las modalidades disponibles son
dos: NORMAL/SPORT y SPORT
NORMAL/SPORT: con esta modalidad ac-
tivada, durante la conducción normal (fun-
ción SPORT desactivada) las sugerencias
de cambio de marcha se configuran en fun-
ción del ahorro de combustible mientras
que, cuando la función SPORT está acti-
vada, las sugerencias de cambio de mar-
cha se configuran para optimizar la con-
ducción deportiva.
SPORT: con esta modalidad activada, las
sugerencias de cambio de marcha sólo se
proporcionan cuando la función SPORT
está activada y se configuran para optimi-
zar la conducción deportiva.
Para seleccionar una de las modalidades,
proceder de la siguiente manera:
– presionar el pulsador MENU ESCcon
una pulsación corta, la pantalla muestra un
submenú;
– volver a pulsar brevemente el botón
MENU ESC: la pantalla mostrará parpa-
deando la modalidad configurada actual-
mente;– pulsar el botón
+o –para cambiar la
modalidad configurada;
– pulsar brevemente el botónMENU
ESC para volver a la pantalla del subme-
nú memorizando la nueva modalidad con-
figurada, o pulsar prolongadamente para
volver a la pantalla del menú principal sin
guardar;
– pulsar nuevamente el botón MENU
ESC prolongadamente para volver a la
pantalla estándar o al menú principal, se-
gún el punto del menú en el que se en-
cuentre.
Salida del menu
Última función que cierra el ciclo de con-
figuraciones indicadas en la página vídeo
del menú.
Al presionar brevemente el pulsador
MENÚ
ESC, la pantalla vuelve a la pági-
na vídeo estándar sin memorizar.
Al presionar el pulsador
–, la pantalla vuel-
ve a la primera opción del menú (Límite
de la velocidad).
001-022 ABARTH 500 1ed E:001-022 ABARTH 500 SP 28-05-2012 13:10 Pagina 19
