ESP Abarth 500 2014 Návod k použití a údržbě (in Czech)

2
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEMPALUBNÍ DESKA ................................................................. 3
SYMBOLY ............................................................................... 4
SYSTÉM FIAT CODE ........................................................... 4
KLÍČKY ................................................................................... 5
PŘÍSTROJOVÁ DESKA A PŘÍSTROJE ............................. 8
MULTIFUNKČNÍ DISPLEJ A KONFIGUROVATELNÝ
MULTIFUNKČNÍ DISPLEJ .................................................. 11
FUNKCE MENU.................................................................... 13
TRIP COMPUTER ................................................................ 20
SEDADLA .............................................................................. 22
OPĚRKY HLAVY ..................................................................24
VOLANT ................................................................................ 25
ZPĚTNÁ ZRCÁTKA ............................................................26
TEPELNÝ KOMFORT ......................................................... 27
TOPENÍ A VENTILACE ...................................................... 28
MANUÁLNÍ KLIMATIZACE .............................................. 29
AUTOMATICKÁ KLIMATIZACE ..................................... 31
VNĚJŠÍ SVĚTLA .................................................................... 34
OSTŘIKOVÁNÍ SKEL .......................................................... 35STROPNÍ SVÍTIDLO ............................................................ 36
OVLÁDAČE .......................................................................... 37
VNITŘNÍ VÝBAVA ............................................................... 39
STŘEŠNÍ OKNO .................................................................. 41
DVEŘE .................................................................................... 43
OVLÁDAČE OKEN ............................................................. 44
ZAVAZADLOVÝ PROSTOR .............................................. 45
VÍKO MOTOROVÉHO PROSTORU ............................... 48
NOSIČE NÁKLADŮ / LYŽÍ ............................................... 50
SVĚTLOMETY ....................................................................... 50
SYSTÉM ABS .........................................................................51
SYSTÉM ESP ...........................................................................53
SYSTÉM EOBD .....................................................................55
ELEKTRICKÉ POSILOVÉ ŘÍZENÍ „DUALDRIVE“ .......56
PARKOVACÍ SENZORY....................................................... 57
AUTORÁDIO ....................................................................... 60
PŘÍSLUŠENSTVÍ ZAKOUPENÁ UŽIVATELEM ..............61
ČERPÁNÍ PALIVA ................................................................. 62
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ ......................... 62
S S
E E
Z Z
N N
Á Á
M M
E E
N N
Í Í

S S

V V
O O
Z Z
E E
M M
001-022 ABARTH 500 1ed CS.qxd:001-022 FIAT 500 IT 15-06-2012 10:20 Pagina 2

30
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM

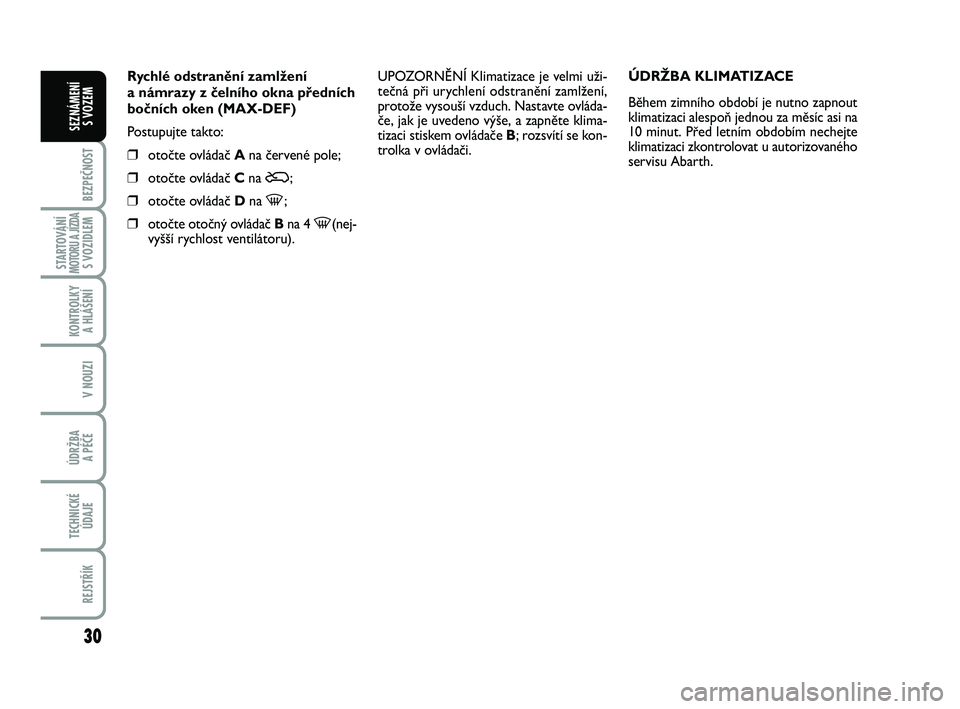

Rychlé odstranění zamlžení
a námrazy z čelního okna předních
bočních oken (MAX-DEF)
Postupujte takto:
❒otočte ovládač Ana červené pole;
❒otočte ovládač Cna Ú;
❒otočte ovládač Dna -;
❒ otočte otočný ovládač Bna 4 -(nej-
vyšší rychlost ventilátoru).UPOZORNĚNÍ Klimatizace je velmi uži-
tečná při urychlení odstranění zamlžení,
protože vysouší vzduch. Nastavte ovláda-
če, jak je uvedeno výše, a zapněte klima-
tizaci stiskem ovládače B; rozsvítí se kon-
trolka v ovládači.ÚDRŽBA KLIMATIZACE
Během zimního období je nutno zapnout
klimatizaci alespoň jednou za měsíc asi na
10 minut. Před letním obdobím nechejte
klimatizaci zkontrolovat u autorizovaného
servisu Abarth.
023-045 ABARTH 500 1ed CS:023-043 FIAT 500 IT 14-06-2012 14:25 Pagina 30

33
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM

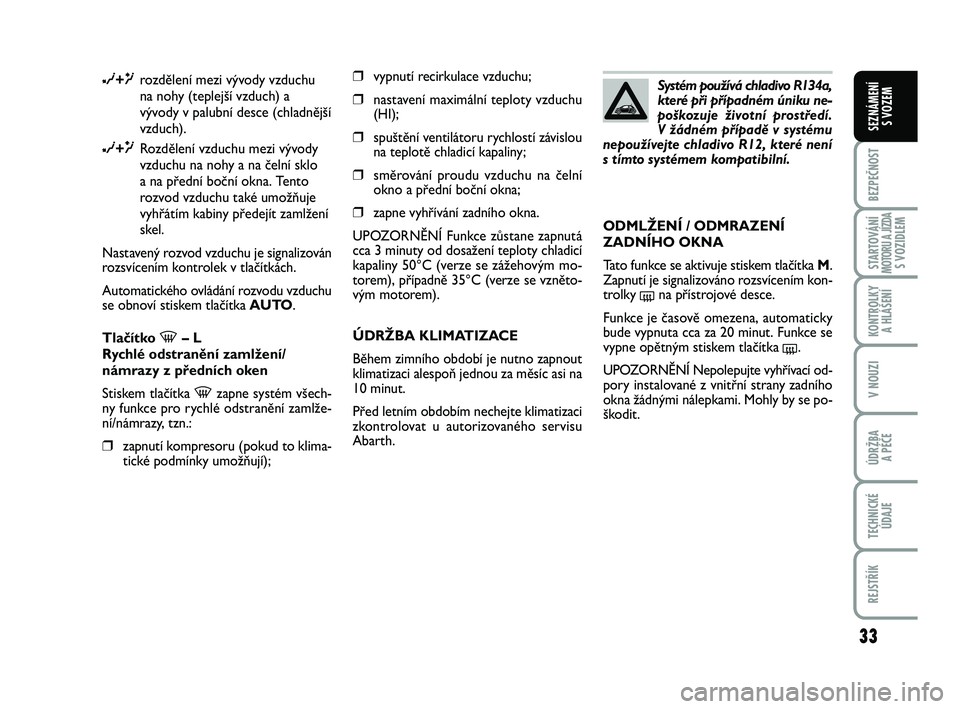

∂+μrozdělení mezi vývody vzduchu
na nohy (teplejší vzduch) a
vývody v palubní desce (chladnější
vzduch).
∂+´Rozdělení vzduchu mezi vývody
vzduchu na nohy a na čelní sklo
a na přední boční okna. Tento
rozvod vzduchu také umožňuje
vyhřátím kabiny předejít zamlžení
skel.
Nastavený rozvod vzduchu je signalizován
rozsvícením kontrolek v tlačítkách.
Automatického ovládání rozvodu vzduchu
se obnoví stiskem tlačítka AUTO.
Tlačítko
-– L
Rychlé odstranění zamlžení/
námrazy z předních oken
Stiskem tlačítka
-zapne systém všech-
ny funkce pro rychlé odstranění zamlže-
ní/námrazy, tzn.:
❒zapnutí kompresoru (pokud to klima-
tické podmínky umožňují);
❒vypnutí recirkulace vzduchu;
❒nastavení maximální teploty vzduchu
(HI);
❒spuštění ventilátoru rychlostí závislou
na teplotě chladicí kapaliny;
❒směrování proudu vzduchu na čelní
okno a přední boční okna;
❒zapne vyhřívání zadního okna.
UPOZORNĚNÍ Funkce zůstane zapnutá
cca 3 minuty od dosažení teploty chladicí
kapaliny 50°C (verze se zážehovým mo-
torem), případně 35°C (verze se vzněto-
vým motorem).
ÚDRŽBA KLIMATIZACE
Během zimního období je nutno zapnout
klimatizaci alespoň jednou za měsíc asi na
10 minut.
Před letním obdobím nechejte klimatizaci
zkontrolovat u autorizovaného servisu
Abarth.Systém používá chladivo R134a,
které při případném úniku ne-
poškozuje životní prostředí.
V žádném případě v systému
nepoužívejte chladivo R12, které není
s tímto systémem kompatibilní.ODMLŽENÍ / ODMRAZENÍ
ZADNÍHO OKNA
Tato funkce se aktivuje stiskem tlačítka M.
Zapnutí je signalizováno rozsvícením kon-
trolky
(na přístrojové desce.
Funkce je časově omezena, automaticky
bude vypnuta cca za 20 minut. Funkce se
vypne opětným stiskem tlačítka
(.
UPOZORNĚNÍ Nepolepujte vyhřívací od-
pory instalované z vnitřní strany zadního
okna žádnými nálepkami. Mohly by se po-
škodit.
023-045 ABARTH 500 1ed CS:023-043 FIAT 500 IT 14-06-2012 14:25 Pagina 33

53
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM

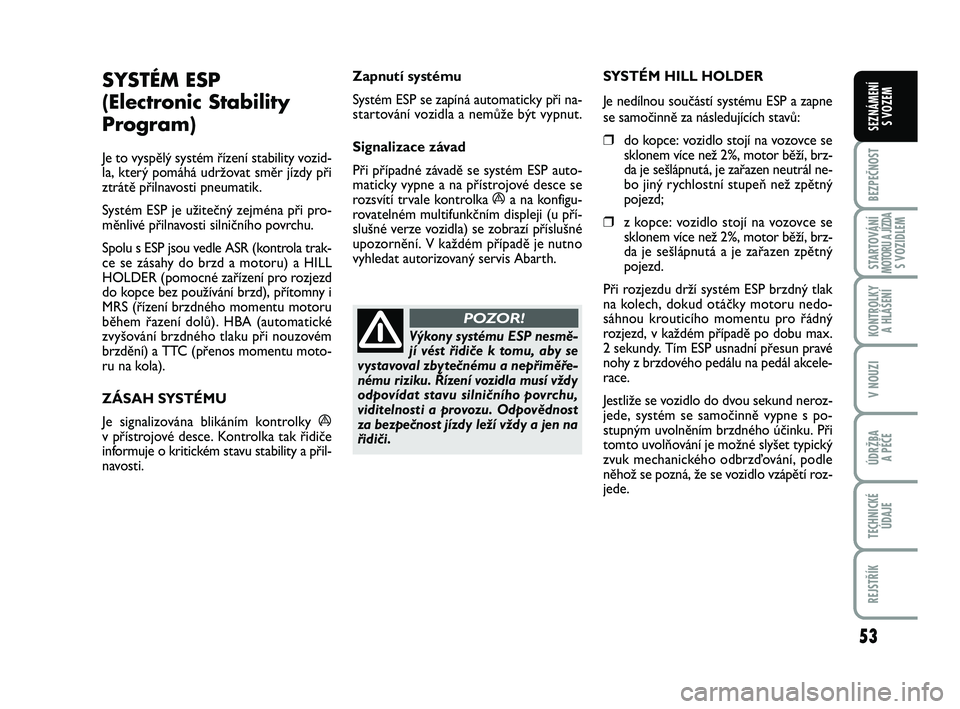

SYSTÉM ESP
(Electronic Stability
Program)
Je to vyspělý systém řízení stability vozid-
la, který pomáhá udržovat směr jízdy při
ztrátě přilnavosti pneumatik.
Systém ESP je užitečný zejména při pro-
měnlivé přilnavosti silničního povrchu.
Spolu s ESP jsou vedle ASR (kontrola trak-
ce se zásahy do brzd a motoru) a HILL
HOLDER (pomocné zařízení pro rozjezd
do kopce bez používání brzd), přítomny i
MRS (řízení brzdného momentu motoru
během řazení dolů). HBA (automatické
zvyšování brzdného tlaku při nouzovém
brzdění) a TTC (přenos momentu moto-
ru na kola).
ZÁSAH SYSTÉMU
Je signalizována blikáním kontrolky
áv přístrojové desce. Kontrolka tak řidiče
informuje o kritickém stavu stability a přil-
navosti.
Výkony systému ESP nesmě-
jí vést řidiče k tomu, aby se
vystavoval zbytečnému a nepřiměře-
nému riziku. Řízení vozidla musí vždy
odpovídat stavu silničního povrchu,
viditelnosti a provozu. Odpovědnost
za bezpečnost jízdy leží vždy a jen na
řidiči.
POZOR!
Zapnutí systému
Systém ESP se zapíná automaticky při na-
startování vozidla a nemůže být vypnut.
Signalizace závad
Při případné závadě se systém ESP auto-
maticky vypne a na přístrojové desce se
rozsvítí trvale kontrolka
áa na konfigu-
rovatelném multifunkčním displeji (u pří-
slušné verze vozidla) se zobrazí příslušné
upozornění. V každém případě je nutno
vyhledat autorizovaný servis Abarth.SYSTÉM HILL HOLDER
Je nedílnou součástí systému ESP a zapne
se samočinně za následujících stavů:
❒do kopce: vozidlo stojí na vozovce se
sklonem více než 2%, motor běží, brz-
da je sešlápnutá, je zařazen neutrál ne-
bo jiný rychlostní stupeň než zpětný
pojezd;
❒z kopce: vozidlo stojí na vozovce se
sklonem více než 2%, motor běží, brz-
da je sešlápnutá a je zařazen zpětný
pojezd.
Při rozjezdu drží systém ESP brzdný tlak
na kolech, dokud otáčky motoru nedo-
sáhnou krouticího momentu pro řádný
rozjezd, v každém případě po dobu max.
2 sekundy. Tím ESP usnadní přesun pravé
nohy z brzdového pedálu na pedál akcele-
race.
Jestliže se vozidlo do dvou sekund neroz-
jede, systém se samočinně vypne s po-
stupným uvolněním brzdného účinku. Při
tomto uvolňování je možné slyšet typický
zvuk mechanického odbrzďování, podle
něhož se pozná, že se vozidlo vzápětí roz-
jede.
046-062 ABARTH 500 1ed CS:044-062 FIAT 500 IT 15-06-2012 11:22 Pagina 53

54
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM

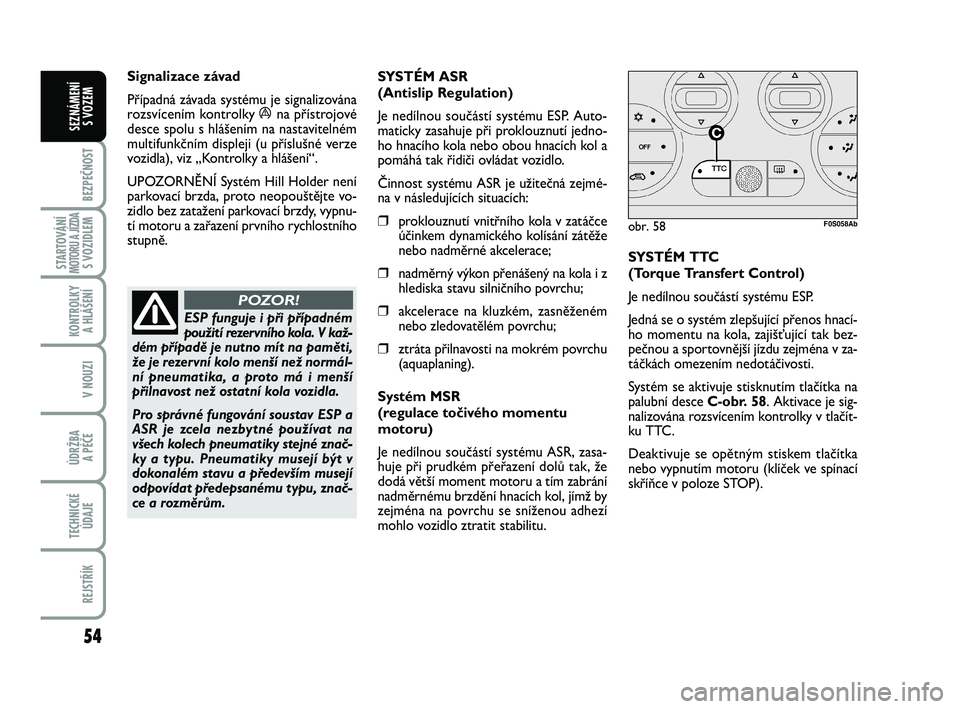

Signalizace závad
Případná závada systému je signalizována
rozsvícením kontrolky ána přístrojové
desce spolu s hlášením na nastavitelném
multifunkčním displeji (u příslušné verze
vozidla), viz „Kontrolky a hlášení“.
UPOZORNĚNÍ Systém Hill Holder není
parkovací brzda, proto neopouštějte vo-
zidlo bez zatažení parkovací brzdy, vypnu-
tí motoru a zařazení prvního rychlostního
stupně.
ESP funguje i při případném
použití rezervního kola. V kaž-
dém případě je nutno mít na paměti,
že je rezervní kolo menší než normál-
ní pneumatika, a proto má i menší
přilnavost než ostatní kola vozidla.
Pro správné fungování soustav ESP a
ASR je zcela nezbytné používat na
všech kolech pneumatiky stejné znač-
ky a typu. Pneumatiky musejí být v
dokonalém stavu a především musejí
odpovídat předepsanému typu, znač-
ce a rozměrům.
POZOR!
SYSTÉM TTC
(Torque Transfert Control)
Je nedílnou součástí systému ESP.
Jedná se o systém zlepšující přenos hnací-
ho momentu na kola, zajišťující tak bez-
pečnou a sportovnější jízdu zejména v za-
táčkách omezením nedotáčivosti.
Systém se aktivuje stisknutím tlačítka na
palubní desce C-obr. 58. Aktivace je sig-
nalizována rozsvícením kontrolky v tlačít-
ku TTC.
Deaktivuje se opětným stiskem tlačítka
nebo vypnutím motoru (klíček ve spínací
skříňce v poloze STOP). SYSTÉM ASR
(Antislip Regulation)
Je nedílnou součástí systému ESP. Auto-
maticky zasahuje při proklouznutí jedno-
ho hnacího kola nebo obou hnacích kol a
pomáhá tak řidiči ovládat vozidlo.
Činnost systému ASR je užitečná zejmé-
na v následujících situacích:
❒proklouznutí vnitřního kola v zatáčce
účinkem dynamického kolísání zátěže
nebo nadměrné akcelerace;
❒nadměrný výkon přenášený na kola i z
hlediska stavu silničního povrchu;
❒akcelerace na kluzkém, zasněženém
nebo zledovatělém povrchu;
❒ztráta přilnavosti na mokrém povrchu
(aquaplaning).
Systém MSR
(regulace točivého momentu
motoru)
Je nedílnou součástí systému ASR, zasa-
huje při prudkém přeřazení dolů tak, že
dodá větší moment motoru a tím zabrání
nadměrnému brzdění hnacích kol, jímž by
zejména na povrchu se sníženou adhezí
mohlo vozidlo ztratit stabilitu.
obr. 58F0S058Ab
046-062 ABARTH 500 1ed CS:044-062 FIAT 500 IT 15-06-2012 11:22 Pagina 54

68
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST

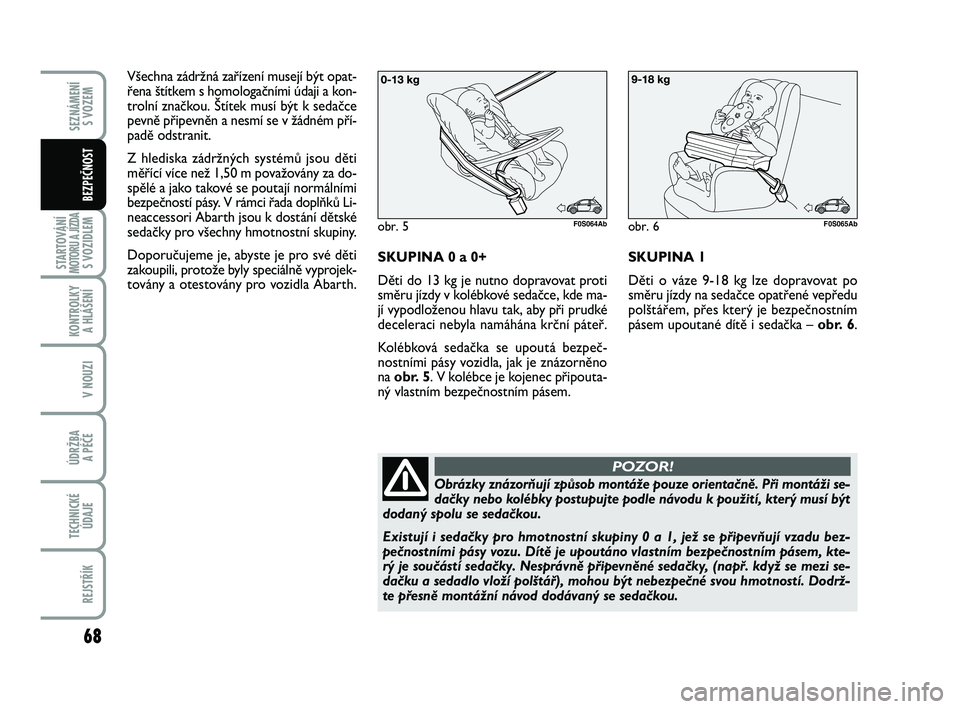

Všechna zádržná zařízení musejí být opat-
řena štítkem s homologačními údaji a kon-
trolní značkou. Štítek musí být k sedačce
pevně připevněn a nesmí se v žádném pří-
padě odstranit.
Z hlediska zádržných systémů jsou děti
měřící více než 1,50 m považovány za do-
spělé a jako takové se poutají normálními
bezpečností pásy. V rámci řada doplňků Li-
neaccessori Abarth jsou k dostání dětské
sedačky pro všechny hmotnostní skupiny.
Doporučujeme je, abyste je pro své děti
zakoupili, protože byly speciálně vyprojek-
továny a otestovány pro vozidla Abarth.SKUPINA 0 a 0+
Děti do 13 kg je nutno dopravovat proti
směru jízdy v kolébkové sedačce, kde ma-
jí vypodloženou hlavu tak, aby při prudké
deceleraci nebyla namáhána krční páteř.
Kolébková sedačka se upoutá bezpeč-
nostními pásy vozidla, jak je znázorněno
na obr. 5. V kolébce je kojenec připouta-
ný vlastním bezpečnostním pásem.
obr. 5F0S064Ab
SKUPINA 1
Děti o váze 9-18 kg lze dopravovat po
směru jízdy na sedačce opatřené vepředu
polštářem, přes který je bezpečnostním
pásem upoutané dítě i sedačka – obr. 6.
obr. 6F0S065Ab
Obrázky znázorňují způsob montáže pouze orientačně. Při montáži se-
dačky nebo kolébky postupujte podle návodu k použití, který musí být
dodaný spolu se sedačkou.
Existují i sedačky pro hmotnostní skupiny 0 a 1, jež se připevňují vzadu bez-
pečnostními pásy vozu. Dítě je upoutáno vlastním bezpečnostním pásem, kte-
rý je součástí sedačky. Nesprávně připevněné sedačky, (např. když se mezi se-
dačku a sedadlo vloží polštář), mohou být nebezpečné svou hmotností. Dodrž-
te přesně montážní návod dodávaný se sedačkou.
POZOR!
063-078 ABARTH 500 1ed CS:063-078 FIAT 500 IT 15-06-2012 11:24 Pagina 68

80
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
V žádném případě nespouštěj-
te motor tlačením, tažením
nebo rozjezdem z kopce. Ta-
kovým startováním by mohlo
do katalyzátoru natéct palivo a nena-
pravitelně jej poškodit . Postupujte takto:
❒zabrzděte parkovací brzdu;
❒řadicí pákou zařaďte neutrál;
❒spojkový pedál sešlápněte na doraz,
pedál akcelerace nesmí být sešlápnutý;
❒otočte klíčkem zapalování na polohu
AV Va uvolněte jej, jakmile motor na-
skočí.
Pokud motor nenaskočí, je třeba přetočit
klíček zpět na polohu STOPa teprve po-
té zopakovat postup spouštění motoru.
Pokud se s klíčkem na MARrozsvítí na
přístrojové desce kontrolka
Yspolu s
kontrolkou U, doporučujeme přetočit
klíček zpět na polohu STOPa pak znovu
na MAR; pokud kontrolka zůstane svítit,
zkuste motor nastartovat dalšími klíčky od
vozidla.
Pokud se motor nezdaří nastartovat ani
tentokrát, vyhledejte autorizovaný servis
Abarth.
NASTARTOVÁNÍ
MOTORU
Vozidlo je vybaveno blokovacím elektro-
nickým zařízením motoru. Pokud se mo-
tor nedá nastartovat, postupujte podle
pokynů uvedených v oddíle „Soustava
Fiat CODE“ v kapitole „Seznámení s vo-
zidlem“.
V prvních sekundách po spuštění motoru,
zvlášť po delší nečinnosti, můžete slyšet,
že motor více hlučí. Tento jev není pří-
znakem funkční poruchy, ale jedná se o
charakteristickou vlastnost hydraulických
zdvihátek ventilů: tento systém zvolený
pro zážehové motory Vašeho vozu znač-
ně omezuje nároky na údržbu.
Doporučujeme, abyste v prv-
ním období provozu nepoža-
dovali od vozidla nejvyšší vý-
kony (např. velmi prudké ak-
celerace, dlouhé jízdy při nejvyšších
otáčkách, příliš prudká brzdění, atd.).
S vypnutým motorem nene-
chávejte klíček zapalování v
poloze MAR, aby se zbyteč-
ným odběrem proudu nevybí-
jela baterie.
Je nebezpečné nechávat mo-
tor běžet v uzavřeném pro-
storu. Motor spotřebovává kyslík a
vypouští oxid uhličitý, oxid uhelnatý
a jiné toxické plyny.
POZOR!
Když neběží motor, nepracu-
je posilovač brzd ani posilo-
vač řízení, takže je nutno na pedál
brzdy i na volant vyvíjet vyšší sílu než
obvykle.
POZOR!
079-086 ABARTH 500 1ed CS:079-088 FIAT 500 IT 15-06-2012 10:26 Pagina 80

82
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM

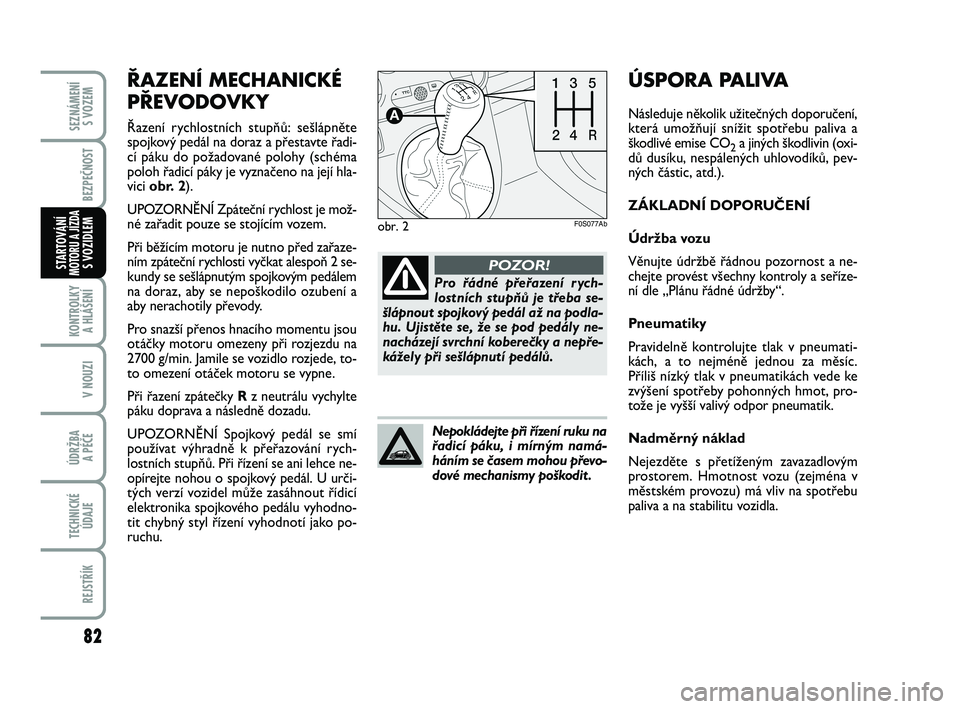

ŘAZENÍ MECHANICKÉ
PŘEVODOVKY
Řazení rychlostních stupňů: sešlápněte
spojkový pedál na doraz a přestavte řadi-
cí páku do požadované polohy (schéma
poloh řadicí páky je vyznačeno na její hla-
vici obr. 2).
UPOZORNĚNÍ Zpáteční rychlost je mož-
né zařadit pouze se stojícím vozem.
Při běžícím motoru je nutno před zařaze-
ním zpáteční rychlosti vyčkat alespoň 2 se-
kundy se sešlápnutým spojkovým pedálem
na doraz, aby se nepoškodilo ozubení a
aby nerachotily převody.
Pro snazší přenos hnacího momentu jsou
otáčky motoru omezeny při rozjezdu na
2700 g/min. Jamile se vozidlo rozjede, to-
to omezení otáček motoru se vypne.
Při řazení zpátečky Rz neutrálu vychylte
páku doprava a následně dozadu.
UPOZORNĚNÍ Spojkový pedál se smí
používat výhradně k přeřazování rych-
lostních stupňů. Při řízení se ani lehce ne-
opírejte nohou o spojkový pedál. U urči-
tých verzí vozidel může zasáhnout řídicí
elektronika spojkového pedálu vyhodno-
tit chybný styl řízení vyhodnotí jako po-
ruchu.
obr. 2F0S077Ab
Pro řádné přeřazení rych-
lostních stupňů je třeba se-
šlápnout spojkový pedál až na podla-
hu. Ujistěte se, že se pod pedály ne-
nacházejí svrchní koberečky a nepře-
kážely při sešlápnutí pedálů.
POZOR!
Nepokládejte při řízení ruku na
řadicí páku, i mírným namá-
háním se časem mohou převo-
dové mechanismy poškodit .
ÚSPORA PALIVA
Následuje několik užitečných doporučení,
která umožňují snížit spotřebu paliva a
škodlivé emise CO
2a jiných škodlivin (oxi-
dů dusíku, nespálených uhlovodíků, pev-
ných částic, atd.).
ZÁKLADNÍ DOPORUČENÍ
Údržba vozu
Věnujte údržbě řádnou pozornost a ne-
chejte provést všechny kontroly a seříze-
ní dle „Plánu řádné údržby“.
Pneumatiky
Pravidelně kontrolujte tlak v pneumati-
kách, a to nejméně jednou za měsíc.
Příliš nízký tlak v pneumatikách vede ke
zvýšení spotřeby pohonných hmot, pro-
tože je vyšší valivý odpor pneumatik.
Nadměrný náklad
Nejezděte s přetíženým zavazadlovým
prostorem. Hmotnost vozu (zejména v
městském provozu) má vliv na spotřebu
paliva a na stabilitu vozidla.
079-086 ABARTH 500 1ed CS:079-088 FIAT 500 IT 15-06-2012 10:26 Pagina 82

87
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ

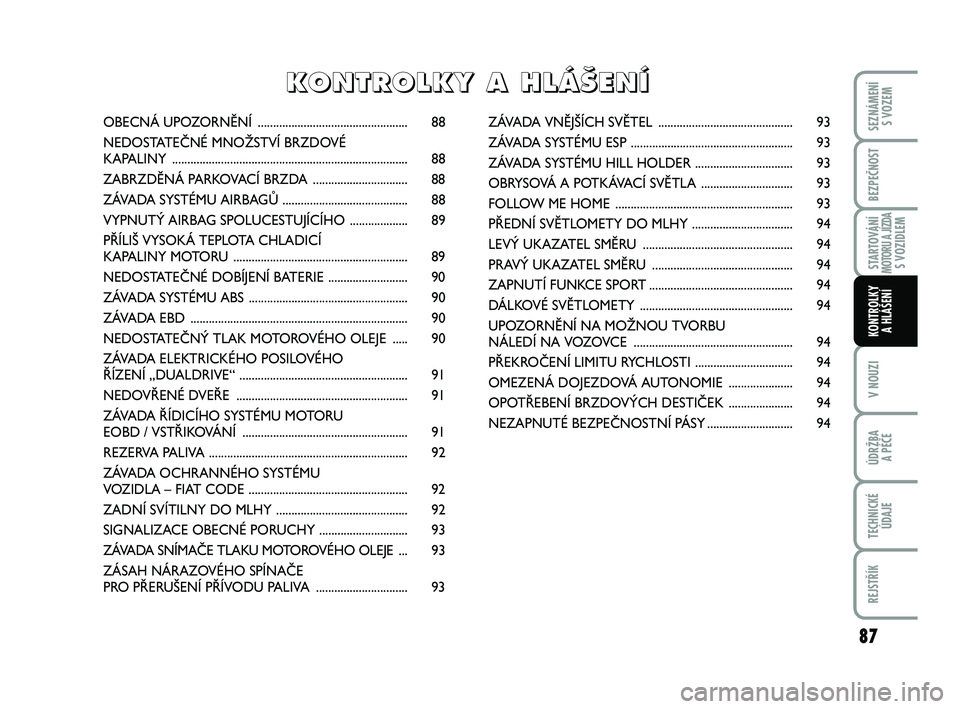

OBECNÁ UPOZORNĚNÍ ................................................. 88
NEDOSTATEČNÉ MNOŽSTVÍ BRZDOVÉ
KAPALINY ............................................................................. 88
ZABRZDĚNÁ PARKOVACÍ BRZDA ............................... 88
ZÁVADA SYSTÉMU AIRBAGŮ .........................................88
VYPNUTÝ AIRBAG SPOLUCESTUJÍCÍHO ...................89
PŘÍLIŠ VYSOKÁ TEPLOTA CHLADICÍ
KAPALINY MOTORU ......................................................... 89
NEDOSTATEČNÉ DOBÍJENÍ BATERIE .......................... 90
ZÁVADA SYSTÉMU ABS ....................................................90
ZÁVADA EBD ....................................................................... 90
NEDOSTATEČNÝ TLAK MOTOROVÉHO OLEJE ..... 90
ZÁVADA ELEKTRICKÉHO POSILOVÉHO
ŘÍZENÍ „DUALDRIVE“ ....................................................... 91
NEDOVŘENÉ DVEŘE ........................................................ 91
ZÁVADA ŘÍDICÍHO SYSTÉMU MOTORU
EOBD / VSTŘIKOVÁNÍ ...................................................... 91
REZERVA PALIVA ................................................................. 92
ZÁVADA OCHRANNÉHO SYSTÉMU
VOZIDLA – FIAT CODE .................................................... 92
ZADNÍ SVÍTILNY DO MLHY ........................................... 92
SIGNALIZACE OBECNÉ PORUCHY .............................93
ZÁVADA SNÍMAČE TLAKU MOTOROVÉHO OLEJE ... 93
ZÁSAH NÁRAZOVÉHO SPÍNAČE
PRO PŘERUŠENÍ PŘÍVODU PALIVA .............................. 93ZÁVADA VNĚJŠÍCH SVĚTEL ............................................ 93
ZÁVADA SYSTÉMU ESP .....................................................93
ZÁVADA SYSTÉMU HILL HOLDER ................................ 93
OBRYSOVÁ A POTKÁVACÍ SVĚTLA .............................. 93
FOLLOW ME HOME .......................................................... 93
PŘEDNÍ SVĚTLOMETY DO MLHY ................................. 94
LEVÝ UKAZATEL SMĚRU ................................................. 94
PRAVÝ UKAZATEL SMĚRU .............................................. 94
ZAPNUTÍ FUNKCE SPORT ............................................... 94
DÁLKOVÉ SVĚTLOMETY .................................................. 94
UPOZORNĚNÍ NA MOŽNOU TVORBU
NÁLEDÍ NA VOZOVCE .................................................... 94
PŘEKROČENÍ LIMITU RYCHLOSTI ................................94
OMEZENÁ DOJEZDOVÁ AUTONOMIE ..................... 94
OPOTŘEBENÍ BRZDOVÝCH DESTIČEK ..................... 94
NEZAPNUTÉ BEZPEČNOSTNÍ PÁSY............................ 94
K K
O O
N N
T T
R R
O O
L L
K K
Y Y

A A

H H
L L
Á Á
· ·
E E
N N
Í Í
087-094 ABARTH 500 1ed CS:089-098 FIAT 500 IT 15-06-2012 10:27 Pagina 87

93
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ

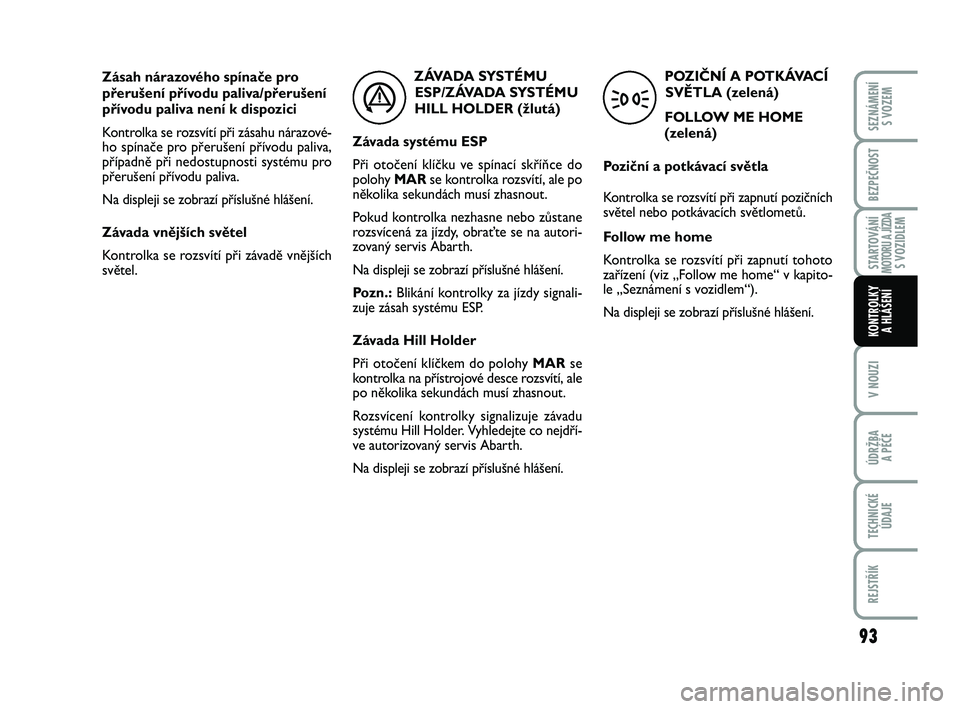

Zásah nárazového spínače pro
přerušení přívodu paliva/přerušení
přívodu paliva není k dispozici
Kontrolka se rozsvítí při zásahu nárazové-
ho spínače pro přerušení přívodu paliva,
případně při nedostupnosti systému pro
přerušení přívodu paliva.
Na displeji se zobrazí příslušné hlášení.
Závada vnějších světel
Kontrolka se rozsvítí při závadě vnějších
světel.ZÁVADA SYSTÉMU
ESP/ZÁVADA SYSTÉMU
HILL HOLDER (žlutá)
Závada systému ESP
Při otočení klíčku ve spínací skříňce do
polohy MARse kontrolka rozsvítí, ale po
několika sekundách musí zhasnout.
Pokud kontrolka nezhasne nebo zůstane
rozsvícená za jízdy, obraťte se na autori-
zovaný servis Abarth.
Na displeji se zobrazí příslušné hlášení.
Pozn.:Blikání kontrolky za jízdy signali-
zuje zásah systému ESP.
Závada Hill Holder
Při otočení klíčkem do polohy MARse
kontrolka na přístrojové desce rozsvítí, ale
po několika sekundách musí zhasnout.
Rozsvícení kontrolky signalizuje závadu
systému Hill Holder. Vyhledejte co nejdří-
ve autorizovaný servis Abarth.
Na displeji se zobrazí příslušné hlášení.POZIČNÍ A POTKÁVACÍ
SVĚTLA (zelená)
FOLLOW ME HOME
(zelená)
Poziční a potkávací světla
Kontrolka se rozsvítí při zapnutí pozičních
světel nebo potkávacích světlometů.
Follow me home
Kontrolka se rozsvítí při zapnutí tohoto
zařízení (viz „Follow me home“ v kapito-
le „Seznámení s vozidlem“).
Na displeji se zobrazí příslušné hlášení.
á3
087-094 ABARTH 500 1ed CS:089-098 FIAT 500 IT 15-06-2012 10:28 Pagina 93
