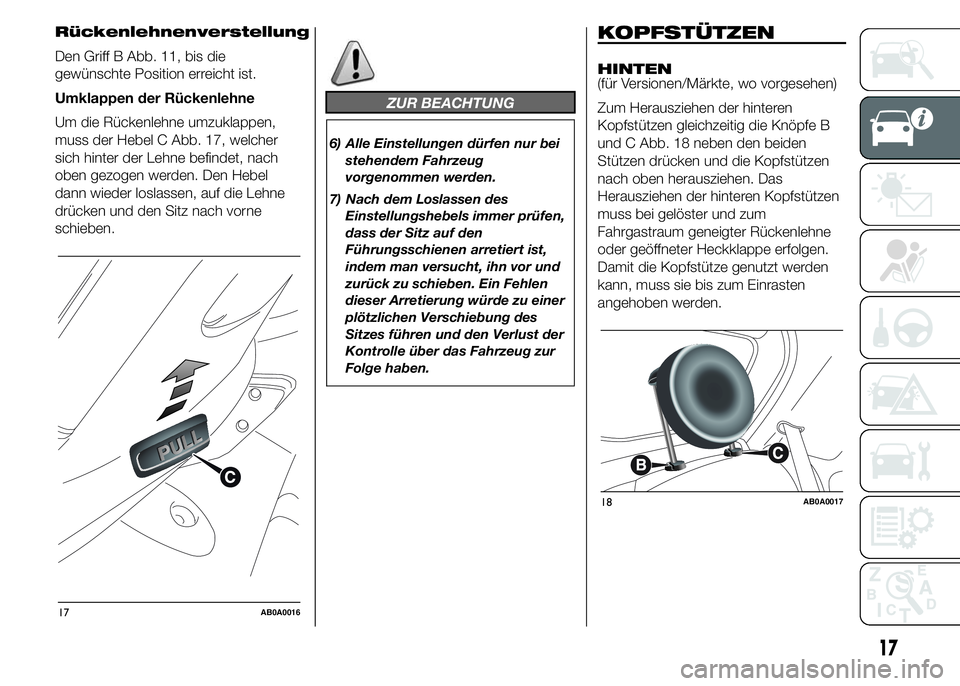

Rückenlehnenverstellung
Den Griff B Abb. 11, bis die
gewünschte Position erreicht ist.
Umklappen der Rückenlehne
Um die Rückenlehne umzuklappen,
muss der Hebel C Abb. 17, welcher
sich hinter der Lehne befindet, nach
oben gezogen werden. Den Hebel
dann wieder loslassen, auf die Lehne
drücken und den Sitz nach vorne
schieben.
ZUR BEACHTUNG
6) Alle Einstellungen dürfen nur bei
stehendem Fahrzeug
vorgenommen werden.
7) Nach dem Loslassen des
Einstellungshebels immer prüfen,
dass der Sitz auf den
Führungsschienen arretiert ist,
indem man versucht, ihn vor und
zurück zu schieben. Ein Fehlen
dieser Arretierung würde zu einer
plötzlichen Verschiebung des
Sitzes führen und den Verlust der
Kontrolle über das Fahrzeug zur
Folge haben.
KOPFSTÜTZEN
HINTEN
(für Versionen/Märkte, wo vorgesehen)
Zum Herausziehen der hinteren
Kopfstützen gleichzeitig die Knöpfe B
und C Abb. 18 neben den beiden
Stützen drücken und die Kopfstützen
nach oben herausziehen. Das
Herausziehen der hinteren Kopfstützen
muss bei gelöster und zum
Fahrgastraum geneigter Rückenlehne
oder geöffneter Heckklappe erfolgen.
Damit die Kopfstütze genutzt werden
kann, muss sie bis zum Einrasten
angehoben werden.
17AB0A0016
18AB0A0017
17
Page 22 of 215

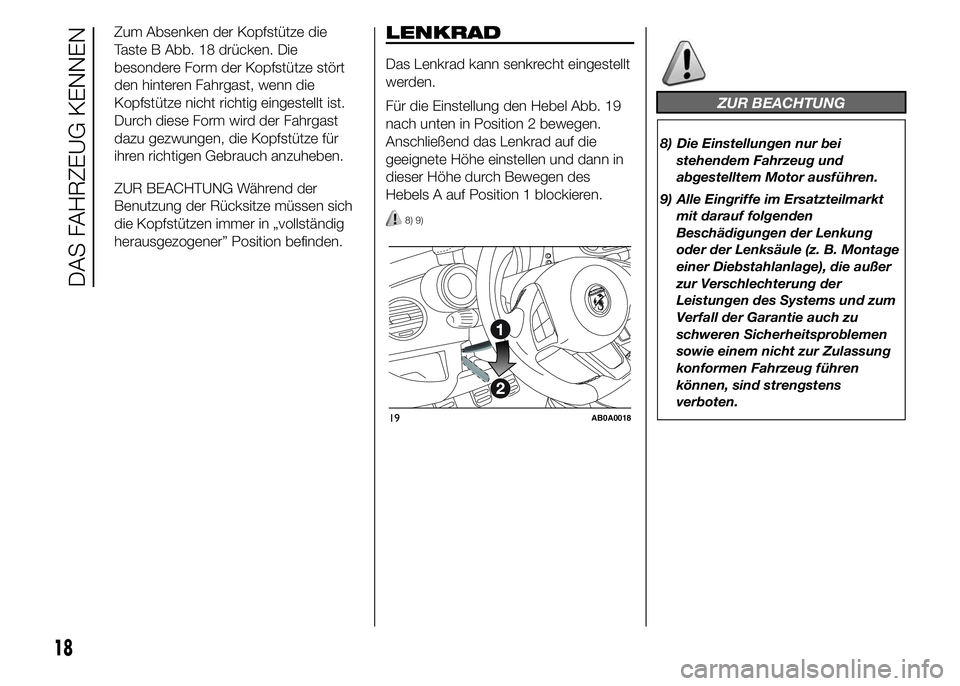

Zum Absenken der Kopfstütze die
Taste B Abb. 18 drücken. Die
besondere Form der Kopfstütze stört
den hinteren Fahrgast, wenn die
Kopfstütze nicht richtig eingestellt ist.
Durch diese Form wird der Fahrgast
dazu gezwungen, die Kopfstütze für
ihren richtigen Gebrauch anzuheben.
ZUR BEACHTUNG Während der
Benutzung der Rücksitze müssen sich
die Kopfstützen immer in „vollständig
herausgezogener” Position befinden.LENKRAD
Das Lenkrad kann senkrecht eingestellt
werden.
Für die Einstellung den Hebel Abb. 19
nach unten in Position 2 bewegen.
Anschließend das Lenkrad auf die
geeignete Höhe einstellen und dann in
dieser Höhe durch Bewegen des
Hebels A auf Position 1 blockieren.
8) 9)
ZUR BEACHTUNG
8) Die Einstellungen nur bei
stehendem Fahrzeug und
abgestelltem Motor ausführen.
9) Alle Eingriffe im Ersatzteilmarkt
mit darauf folgenden
Beschädigungen der Lenkung
oder der Lenksäule (z. B. Montage
einer Diebstahlanlage), die außer
zur Verschlechterung der
Leistungen des Systems und zum
Verfall der Garantie auch zu
schweren Sicherheitsproblemen
sowie einem nicht zur Zulassung
konformen Fahrzeug führen
können, sind strengstens
verboten.
19AB0A0018
18
DAS FAHRZEUG KENNEN
Page 23 of 215

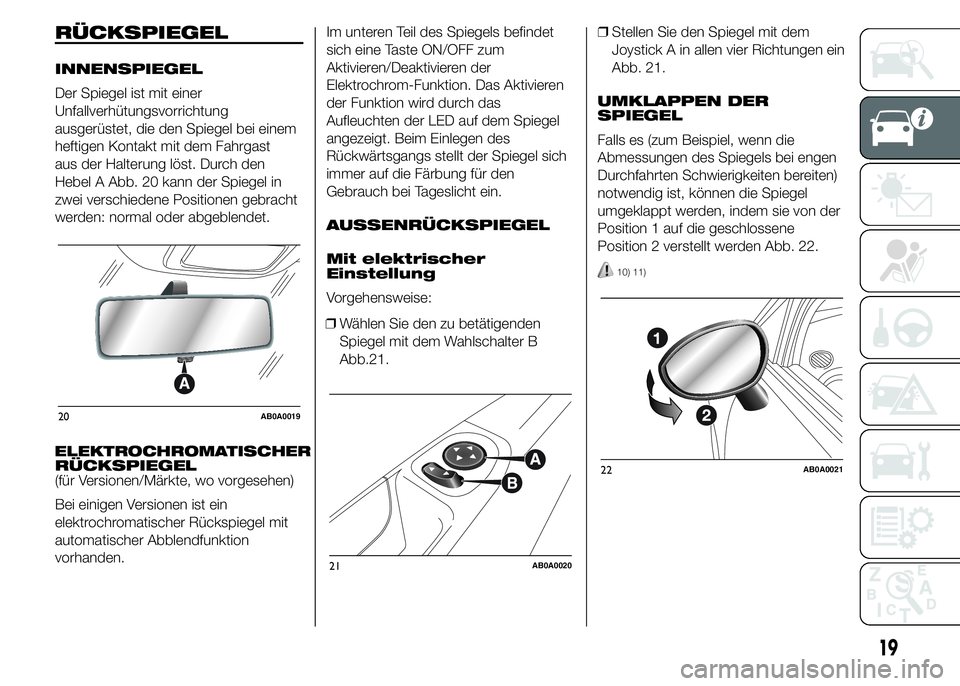

RÜCKSPIEGEL
INNENSPIEGEL
Der Spiegel ist mit einer
Unfallverhütungsvorrichtung
ausgerüstet, die den Spiegel bei einem
heftigen Kontakt mit dem Fahrgast
aus der Halterung löst. Durch den
Hebel A Abb. 20 kann der Spiegel in
zwei verschiedene Positionen gebracht
werden: normal oder abgeblendet.
ELEKTROCHROMATISCHERRÜCKSPIEGEL
(für Versionen/Märkte, wo vorgesehen)
Bei einigen Versionen ist ein
elektrochromatischer Rückspiegel mit
automatischer Abblendfunktion
vorhanden.Im unteren Teil des Spiegels befindet
sich eine Taste ON/OFF zum
Aktivieren/Deaktivieren der
Elektrochrom-Funktion. Das Aktivieren
der Funktion wird durch das
Aufleuchten der LED auf dem Spiegel
angezeigt. Beim Einlegen des
Rückwärtsgangs stellt der Spiegel sich
immer auf die Färbung für den
Gebrauch bei Tageslicht ein.
AUSSENRÜCKSPIEGEL
Mit elektrischer
Einstellung
Vorgehensweise:❒Stellen Sie den Spiegel mit dem
Joystick A in allen vier Richtungen ein
Abb. 21.
UMKLAPPEN DER
SPIEGEL
Falls es (zum Beispiel, wenn die
Abmessungen des Spiegels bei engen
Durchfahrten Schwierigkeiten bereiten)
notwendig ist, können die Spiegel
umgeklappt werden, indem sie von der
Position 1 auf die geschlossene
Position 2 verstellt werden Abb. 22.
10) 11)
20AB0A0019
21AB0A0020
22AB0A0021
19
❒Wählen Sie den zu betätigenden
Spiegel mit dem Wahlschalter B
Abb. 21.
Page 24 of 215

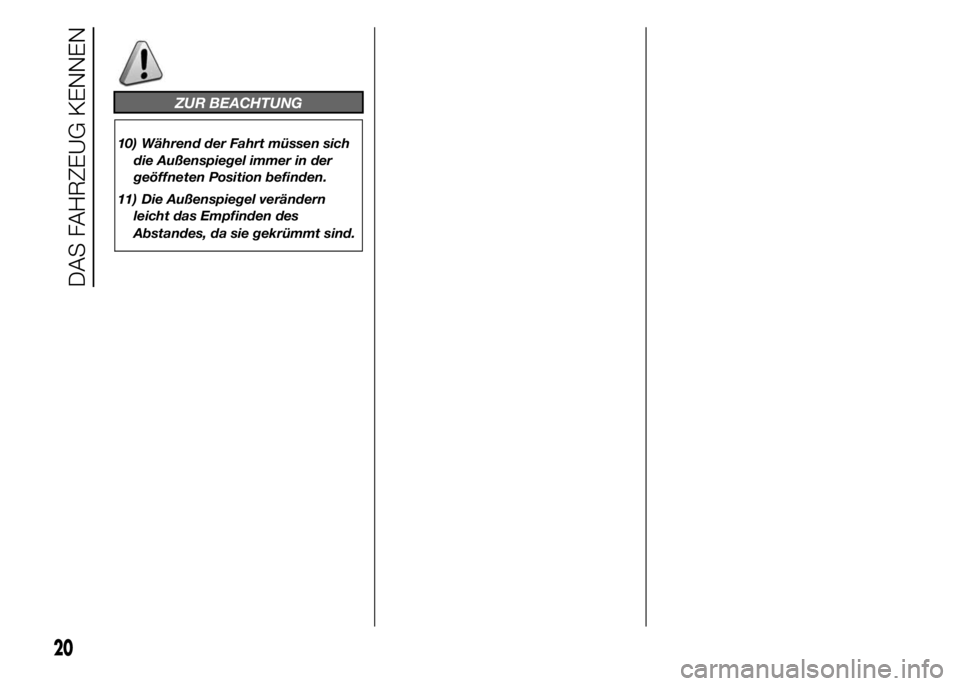

ZUR BEACHTUNG
10) Während der Fahrt müssen sich
die Außenspiegel immer in der
geöffneten Position befinden.
11) Die Außenspiegel verändern
leicht das Empfinden des
Abstandes, da sie gekrümmt sind.
20
DAS FAHRZEUG KENNEN
Page 25 of 215
KLIMAKOMFORT
LUFTDÜSEN

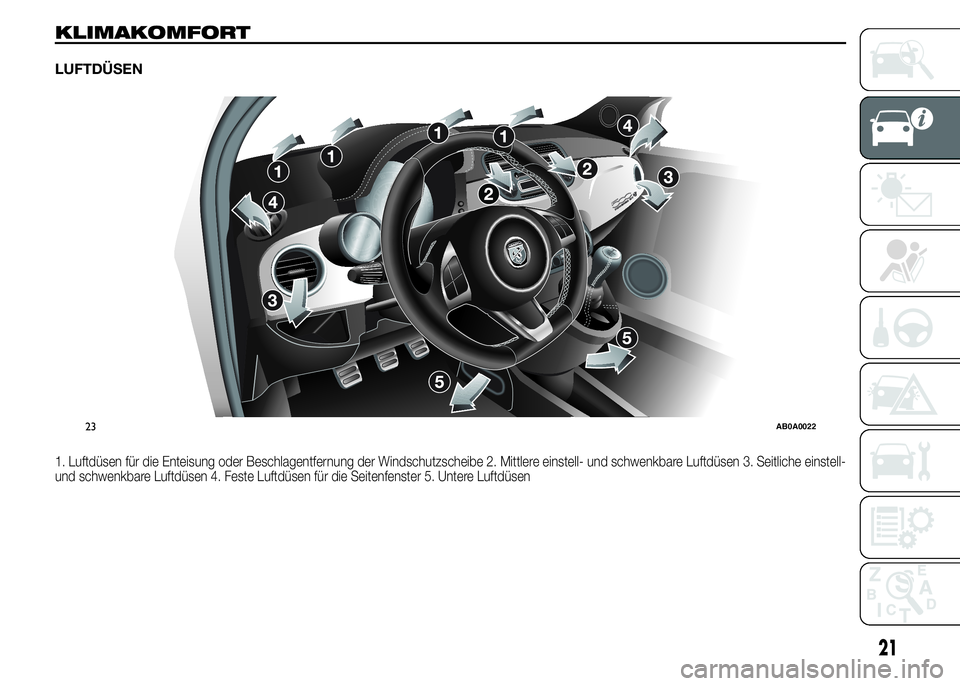

1. Luftdüsen für die Enteisung oder Beschlagentfernung der Windschutzscheibe 2. Mittlere einstell- und schwenkbare Luftdüsen 3. Seitliche einstell-
und schwenkbare Luftdüsen 4. Feste Luftdüsen für die Seitenfenster 5. Untere Luftdüsen
23AB0A0022
21
Page 26 of 215
HEIZUNG UND BELÜFTUNG.

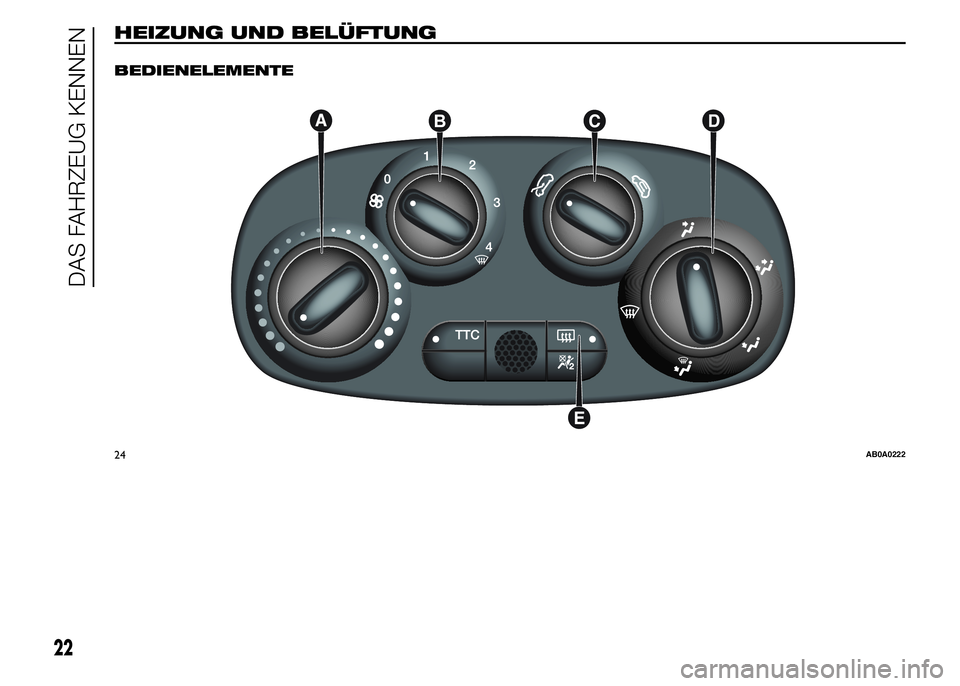

BEDIENELEMENTE
24AB0A0222
22
DAS FAHRZEUG KENNEN
Page 27 of 215

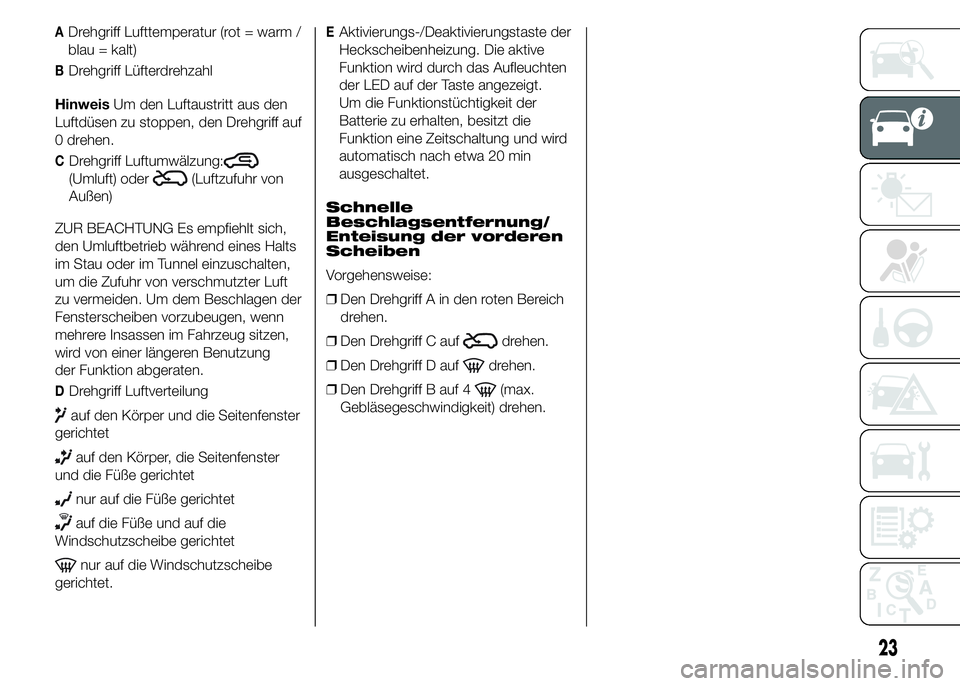

ADrehgriff Lufttemperatur (rot = warm /
blau = kalt)
BDrehgriff Lüfterdrehzahl
HinweisUm den Luftaustritt aus den
Luftdüsen zu stoppen, den Drehgriff auf
0 drehen.
CDrehgriff Luftumwälzung:
(Umluft) oder(Luftzufuhr von
Außen)
ZUR BEACHTUNG Es empfiehlt sich,
den Umluftbetrieb während eines Halts
im Stau oder im Tunnel einzuschalten,
um die Zufuhr von verschmutzter Luft
zu vermeiden. Um dem Beschlagen der
Fensterscheiben vorzubeugen, wenn
mehrere Insassen im Fahrzeug sitzen,
wird von einer längeren Benutzung
der Funktion abgeraten.
DDrehgriff Luftverteilung
auf den Körper und die Seitenfenster
gerichtet
auf den Körper, die Seitenfenster
und die Füße gerichtet
nur auf die Füße gerichtet
auf die Füße und auf die
Windschutzscheibe gerichtet
nur auf die Windschutzscheibe
gerichtet.
EAktivierungs-/Deaktivierungstaste der
Heckscheibenheizung. Die aktive
Funktion wird durch das Aufleuchten
der LED auf der Taste angezeigt.
Um die Funktionstüchtigkeit der
Batterie zu erhalten, besitzt die
Funktion eine Zeitschaltung und wird
automatisch nach etwa 20 min
ausgeschaltet.
Schnelle
Beschlagsentfernung/
Enteisung der vorderen
Scheiben
Vorgehensweise:
❒Den Drehgriff A in den roten Bereich
drehen.
❒Den Drehgriff C auf
drehen.
❒Den Drehgriff D auf
drehen.
❒Den Drehgriff B auf 4
(max.
Gebläsegeschwindigkeit) drehen.
23
Page 28 of 215

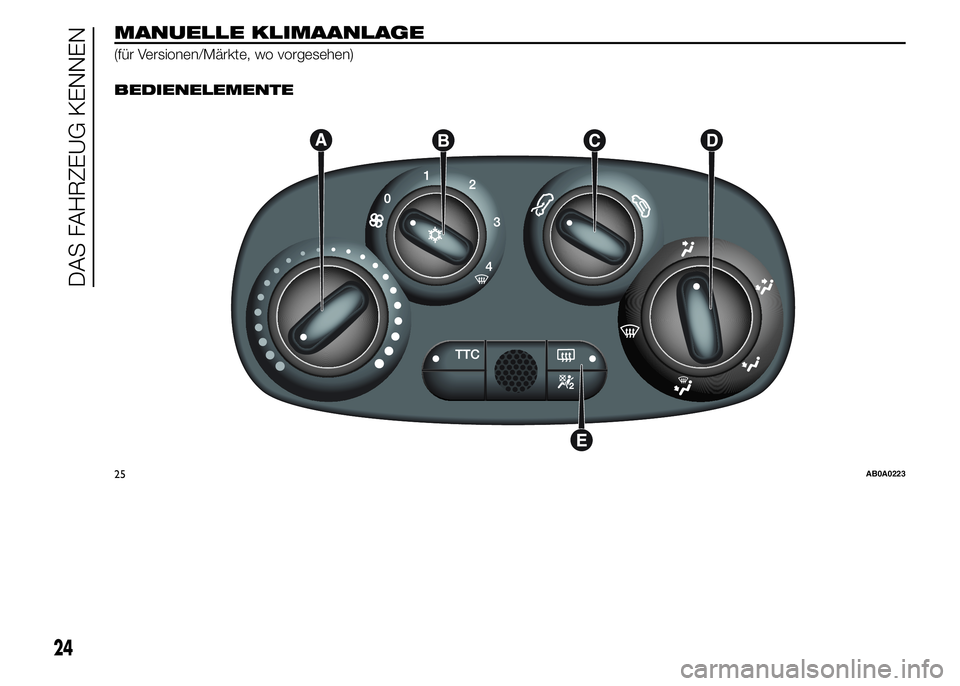

MANUELLE KLIMAANLAGE
(für Versionen/Märkte, wo vorgesehen).
BEDIENELEMENTE
25AB0A0223
24
DAS FAHRZEUG KENNEN
Page 29 of 215

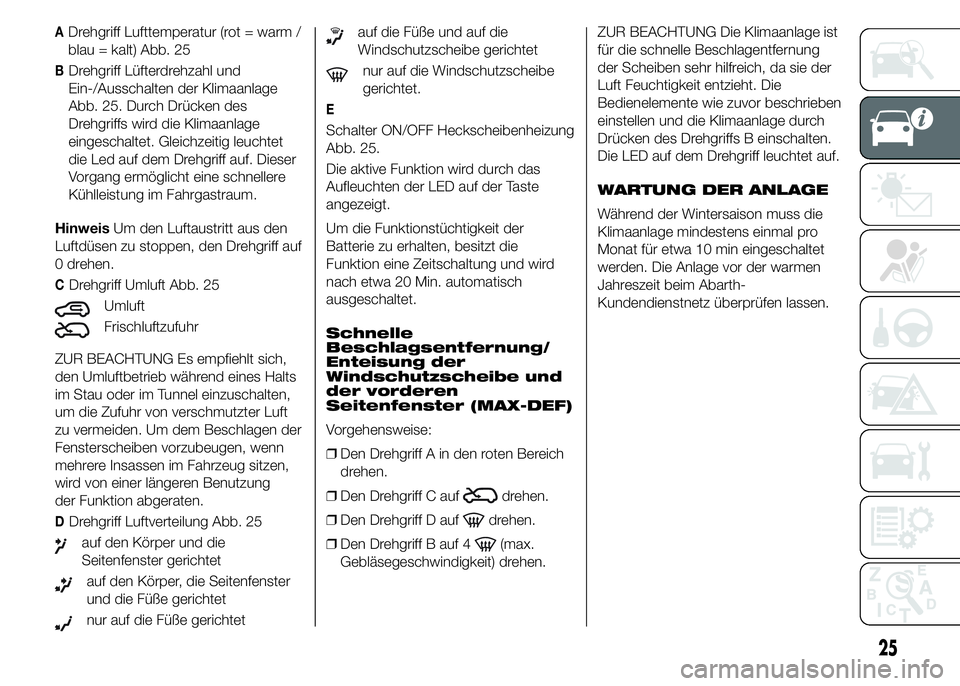

ADrehgriff Lufttemperatur (rot = warm /
blau = kalt) Abb. 25
BDrehgriff Lüfterdrehzahl und
Ein-/Ausschalten der Klimaanlage
Abb. 25. Durch Drücken des
Drehgriffs wird die Klimaanlage
eingeschaltet. Gleichzeitig leuchtet
die Led auf dem Drehgriff auf. Dieser
Vorgang ermöglicht eine schnellere
Kühlleistung im Fahrgastraum.
HinweisUm den Luftaustritt aus den
Luftdüsen zu stoppen, den Drehgriff auf
0 drehen.
CDrehgriff Umluft Abb. 25
Umluft
Frischluftzufuhr
ZUR BEACHTUNG Es empfiehlt sich,
den Umluftbetrieb während eines Halts
im Stau oder im Tunnel einzuschalten,
um die Zufuhr von verschmutzter Luft
zu vermeiden. Um dem Beschlagen der
Fensterscheiben vorzubeugen, wenn
mehrere Insassen im Fahrzeug sitzen,
wird von einer längeren Benutzung
der Funktion abgeraten.
DDrehgriff Luftverteilung Abb. 25
auf den Körper und die
Seitenfenster gerichtet
auf den Körper, die Seitenfenster
und die Füße gerichtet
nur auf die Füße gerichtet
auf die Füße und auf die
Windschutzscheibe gerichtet
nur auf die Windschutzscheibe
gerichtet.
E
Schalter ON/OFF Heckscheibenheizung
Abb. 25.
Die aktive Funktion wird durch das
Aufleuchten der LED auf der Taste
angezeigt.
Um die Funktionstüchtigkeit der
Batterie zu erhalten, besitzt die
Funktion eine Zeitschaltung und wird
nach etwa 20 Min. automatisch
ausgeschaltet.
Schnelle
Beschlagsentfernung/
Enteisung der
Windschutzscheibe und
der vorderen
Seitenfenster (MAX-DEF)
Vorgehensweise:
❒Den Drehgriff A in den roten Bereich
drehen.
❒Den Drehgriff C auf
drehen.
❒Den Drehgriff D auf
drehen.
❒Den Drehgriff B auf 4
(max.
Gebläsegeschwindigkeit) drehen.ZUR BEACHTUNG Die Klimaanlage ist
für die schnelle Beschlagentfernung
der Scheiben sehr hilfreich, da sie der
Luft Feuchtigkeit entzieht. Die
Bedienelemente wie zuvor beschrieben
einstellen und die Klimaanlage durch
Drücken des Drehgriffs B einschalten.
Die LED auf dem Drehgriff leuchtet auf.
WARTUNG DER ANLAGE
Während der Wintersaison muss die
Klimaanlage mindestens einmal pro
Monat für etwa 10 min eingeschaltet
werden. Die Anlage vor der warmen
Jahreszeit beim Abarth-
Kundendienstnetz überprüfen lassen.
25
Page 30 of 215

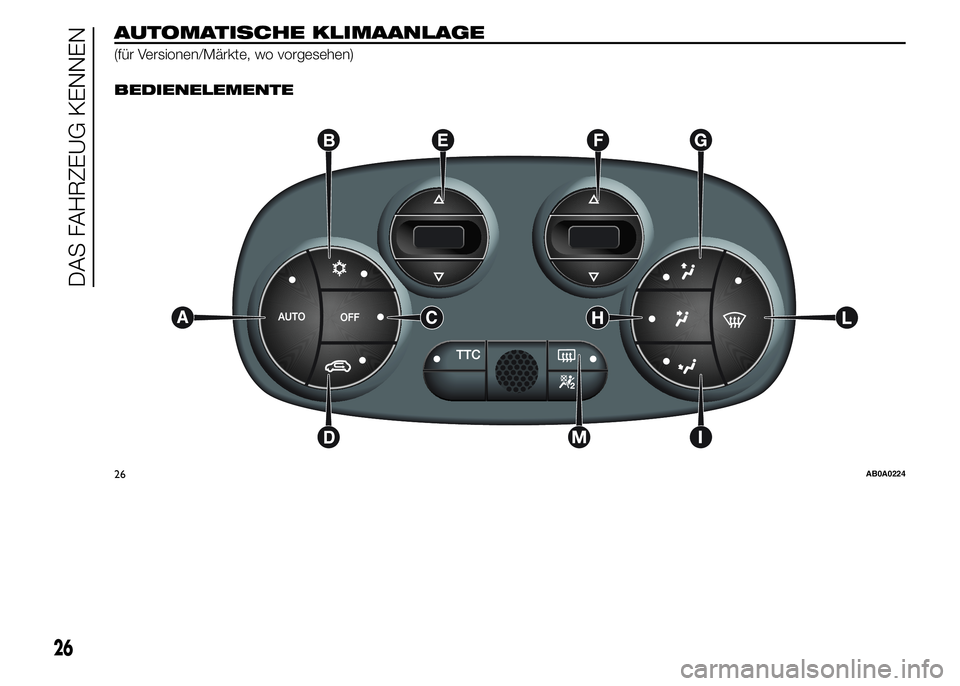

AUTOMATISCHE KLIMAANLAGE
(für Versionen/Märkte, wo vorgesehen).
BEDIENELEMENTE
26AB0A0224
26
DAS FAHRZEUG KENNEN
