POZOR
6) Nastavení se smí provádět
výhradně při stojícím vozidle.
7) Uvolněte páku a pohybem
dopředu a dozadu zkontrolujte,
zda sedadlo dobře sedí ve
vodidlech. Pokud by nebylo
sedadlo řádně zajištěno, mohlo by
jeho nenadálé posunutí způsobit
ztrátu kontroly nad vozidlem.

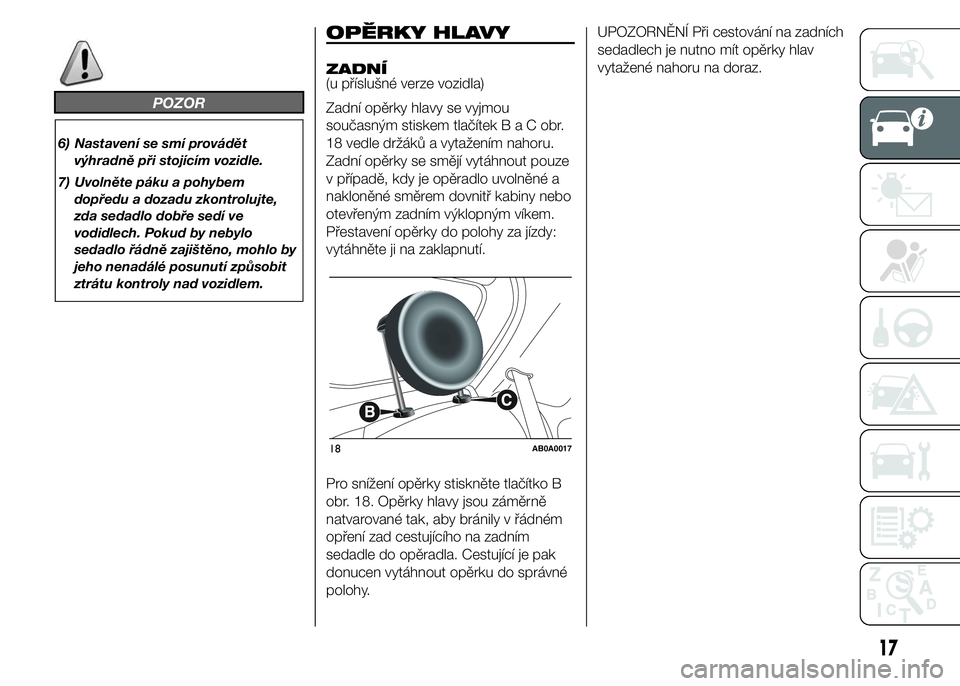

OPĚRKY HLAVY
ZADNÍ
(u příslušné verze vozidla)
Zadní opěrky hlavy se vyjmou
současným stiskem tlačítekBaCobr.
18 vedle držáků a vytažením nahoru.
Zadní opěrky se smějí vytáhnout pouze
v případě, kdy je opěradlo uvolněné a
nakloněné směrem dovnitř kabiny nebo
otevřeným zadním výklopným víkem.
Přestavení opěrky do polohy za jízdy:
vytáhněte ji na zaklapnutí.
Pro snížení opěrky stiskněte tlačítko B
obr. 18. Opěrky hlavy jsou záměrně
natvarované tak, aby bránily v řádném
opření zad cestujícího na zadním
sedadle do opěradla. Cestující je pak
donucen vytáhnout opěrku do správné
polohy.UPOZORNĚNÍ Při cestování na zadních
sedadlech je nutno mít opěrky hlav
vytažené nahoru na doraz.
18AB0A0017
17

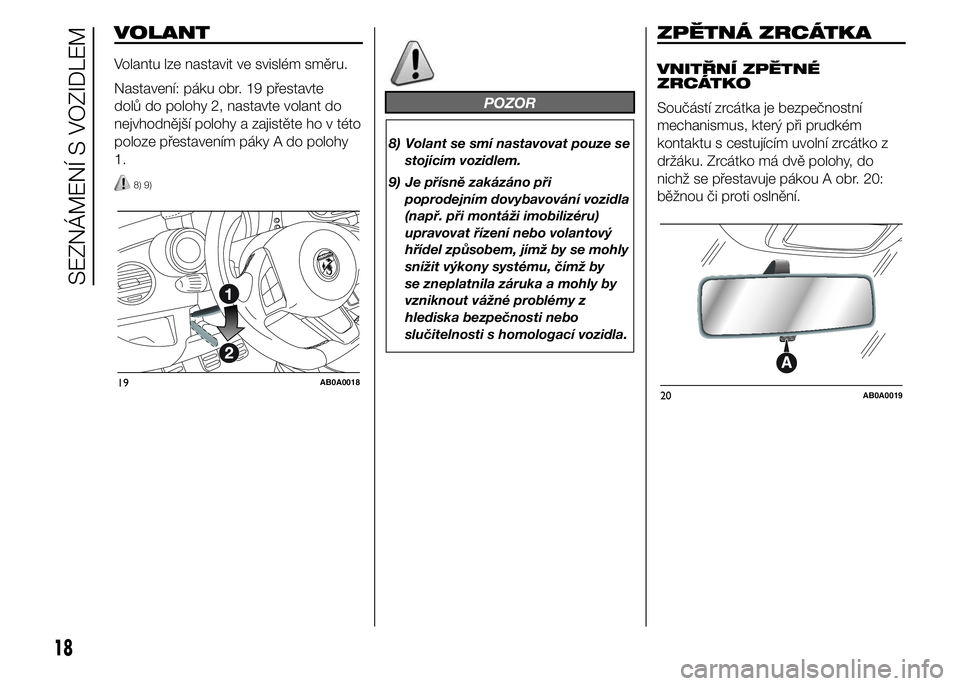

VOLANT
Volantu lze nastavit ve svislém směru.
Nastavení: páku obr. 19 přestavte
dolů do polohy 2, nastavte volant do
nejvhodnější polohy a zajistěte ho v této
poloze přestavením páky A do polohy
1.
8) 9)
POZOR
8) Volant se smí nastavovat pouze se
stojícím vozidlem.
9) Je přísně zakázáno při
poprodejním dovybavování vozidla
(např. při montáži imobilizéru)
upravovat řízení nebo volantový
hřídel způsobem, jímž by se mohly
snížit výkony systému, čímž by
se zneplatnila záruka a mohly by
vzniknout vážné problémy z
hlediska bezpečnosti nebo
slučitelnosti s homologací vozidla.
ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ
ZRCÁTKO
Součástí zrcátka je bezpečnostní
mechanismus, který při prudkém
kontaktu s cestujícím uvolní zrcátko z
držáku. Zrcátko má dvě polohy, do
nichž se přestavuje pákou A obr. 20:
běžnou či proti oslnění.
19AB0A001820AB0A0019
18
SEZNÁMENÍ S VOZIDLEM

Ve spodní části zrcátka se nachází
tlačítko ON/OFF pro aktivaci/deaktivaci
elektrochromatické funkce. Aktivace
funkce je signalizována rozsvícením
kontrolky na zrcátku. Zařazením
rychlostního stupně se zrcátko přestaví
do polohy používání za dne.

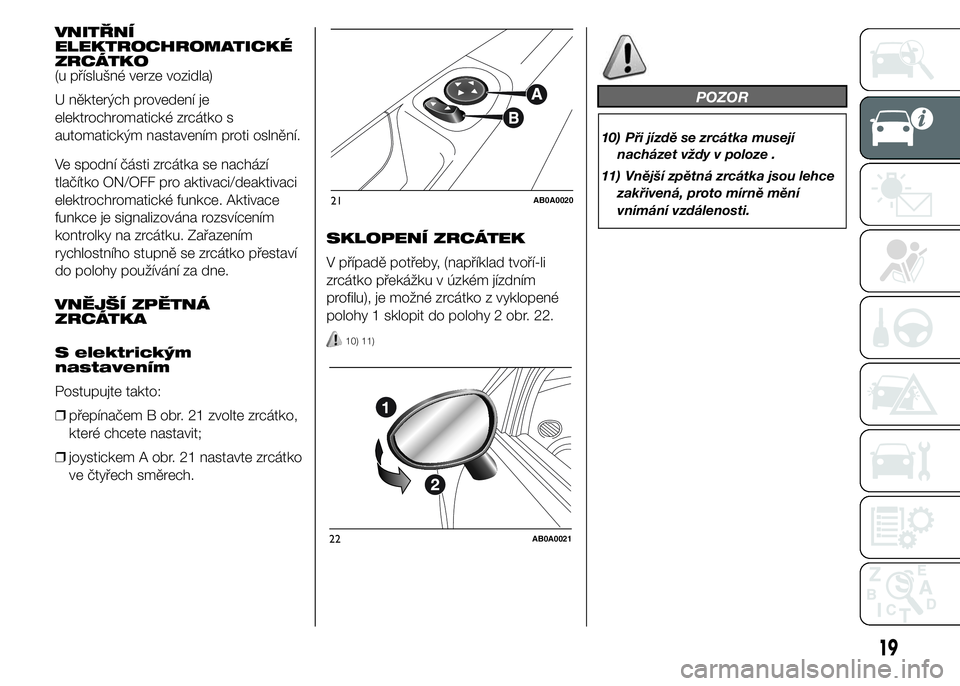

VNĚJŠÍ ZPĚTNÁ
ZRCÁTKA
S elektrickým
nastavením
Postupujte takto:
❒přepínačem B obr. 21 zvolte zrcátko,
které chcete nastavit;
❒joystickem A obr. 21 nastavte zrcátko
ve čtyřech směrech.SKLOPENÍ ZRCÁTEK
V případě potřeby, (například tvoří-li
zrcátko překážku v úzkém jízdním
profilu), je možné zrcátko z vyklopené
polohy 1 sklopit do polohy 2 obr. 22.
10) 11)
POZOR
10) Při jízdě se zrcátka musejí
nacházet vždy v poloze .
11) Vnější zpětná zrcátka jsou lehce
zakřivená, proto mírně mění
vnímání vzdálenosti.
21AB0A0020
22AB0A0021
19
VNITŘNÍ
ELEKTROCHROMATICKÉ
ZRCÁTKO
(u příslušné verze vozidla)
U některých provedení je
elektrochromatické zrcátko s
automatickým nastavením proti oslnění.

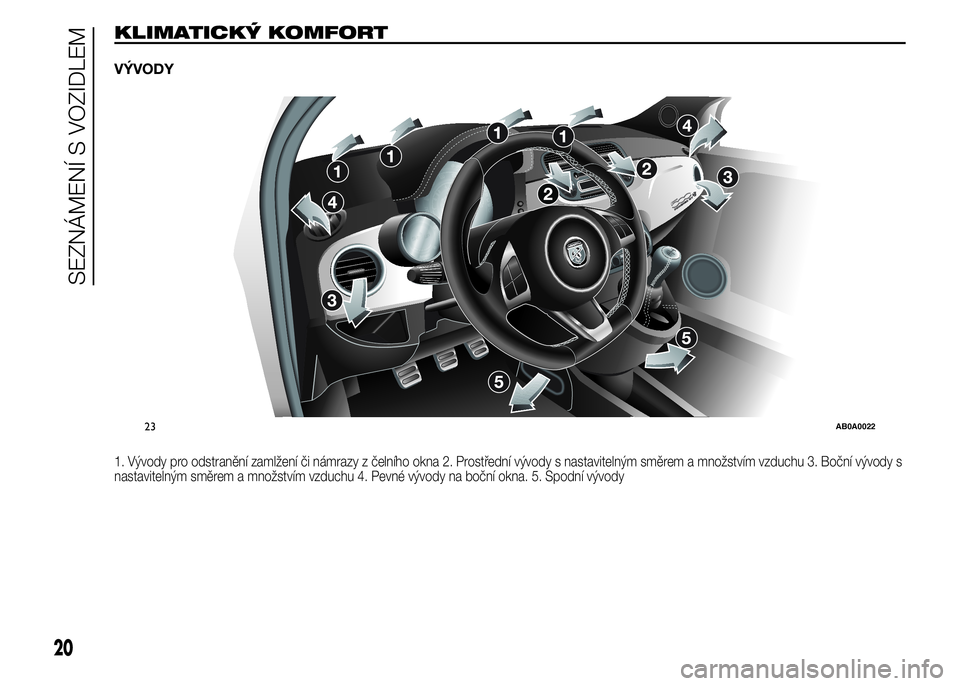

KLIMATICKÝ KOMFORT
VÝVODY
1. Vývody pro odstranění zamlžení či námrazy z čelního okna 2. Prostřední vývody s nastavitelným směrem a množstvím vzduchu 3. Boční vývody s
nastavitelným směrem a množstvím vzduchu 4. Pevné vývody na boční okna. 5. Spodní vývody
23AB0A0022
20
SEZNÁMENÍ S VOZIDLEM

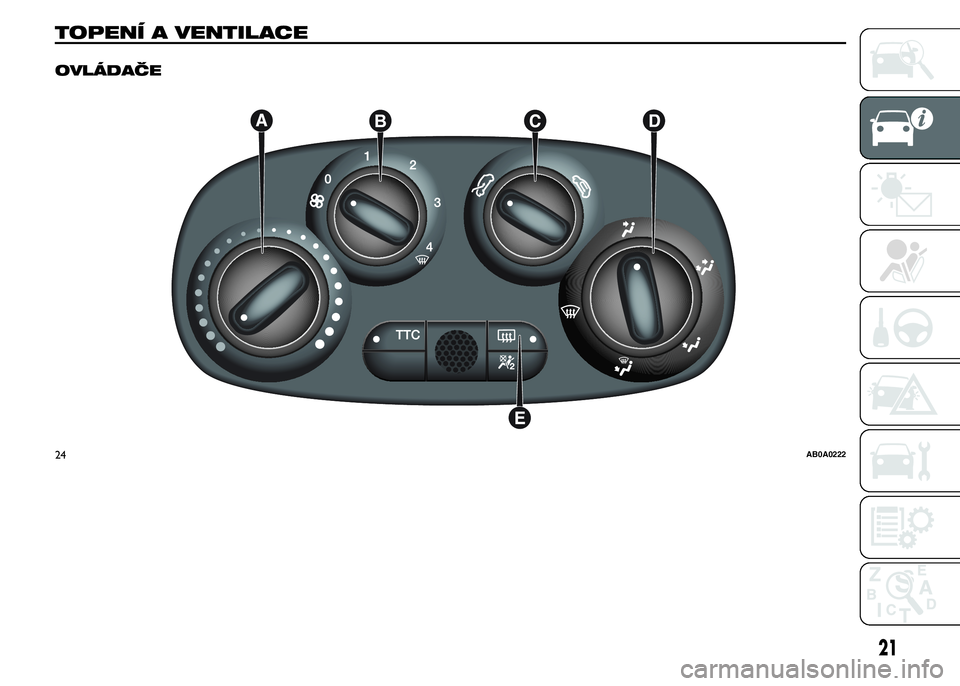

TOPENÍ A VENTILACE.
OVLÁDAČE
24AB0A0222
21

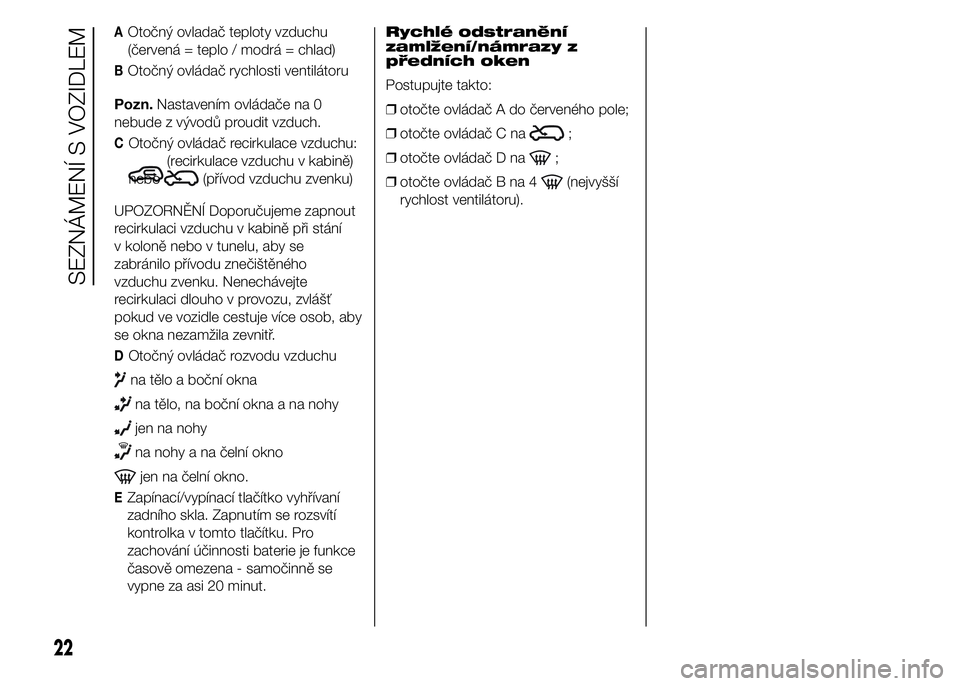

AOtočný ovladač teploty vzduchu
(červená = teplo / modrá = chlad)
BOtočný ovládač rychlosti ventilátoru
Pozn.Nastavením ovládače na 0
nebude z vývodů proudit vzduch.
COtočný ovládač recirkulace vzduchu:
(recirkulace vzduchu v kabině)
nebo
(přívod vzduchu zvenku)
UPOZORNĚNÍ Doporučujeme zapnout
recirkulaci vzduchu v kabině při stání
v koloně nebo v tunelu, aby se
zabránilo přívodu znečištěného
vzduchu zvenku. Nenechávejte
recirkulaci dlouho v provozu, zvlášť
pokud ve vozidle cestuje více osob, aby
se okna nezamžila zevnitř.
DOtočný ovládač rozvodu vzduchu
na tělo a boční okna
na tělo, na boční okna a na nohy
jen na nohy
na nohy a na čelní okno
jen na čelní okno.
EZapínací/vypínací tlačítko vyhřívaní
zadního skla. Zapnutím se rozsvítí
kontrolka v tomto tlačítku. Pro
zachování účinnosti baterie je funkce
časově omezena - samočinně se
vypne za asi 20 minut.Rychlé odstranění
zamlžení/námrazy z
předních oken
Postupujte takto:
❒otočte ovládač A do červeného pole;
❒otočte ovládač C na
;
❒otočte ovládač D na
;
❒otočte ovládač B na 4
(nejvyšší
rychlost ventilátoru).
22
SEZNÁMENÍ S VOZIDLEM

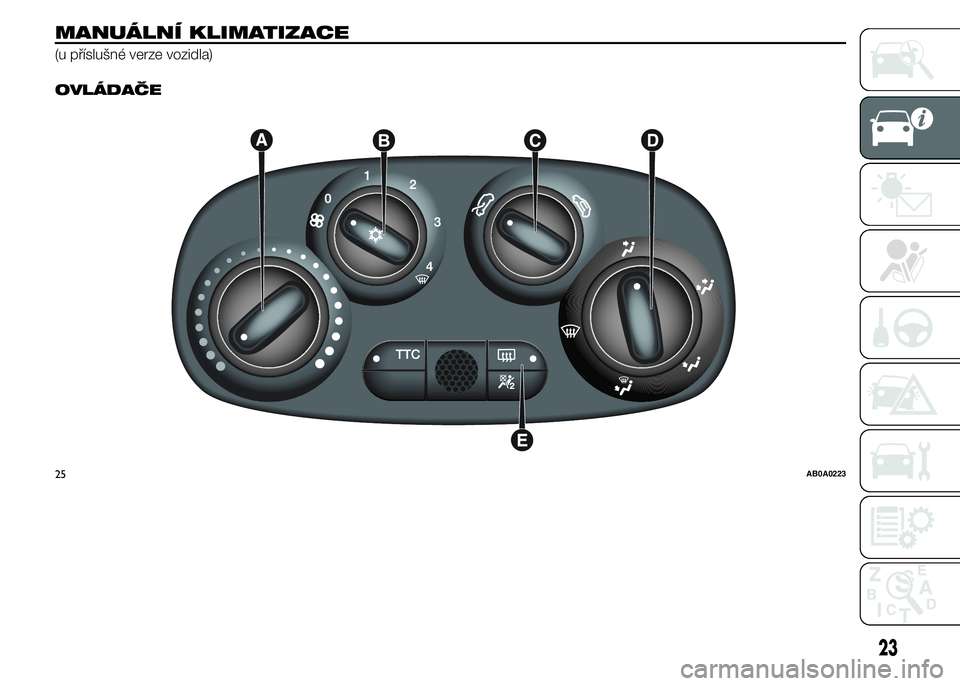

MANUÁLNÍ KLIMATIZACE
(u příslušné verze vozidla).
OVLÁDAČE
25AB0A0223
23

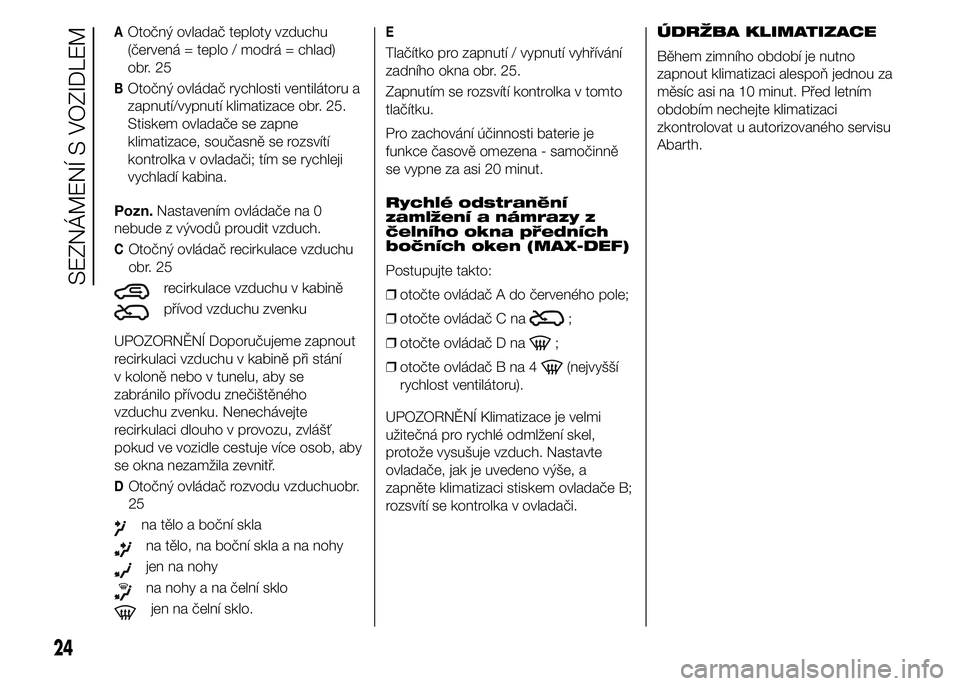

AOtočný ovladač teploty vzduchu
(červená = teplo / modrá = chlad)
obr. 25
BOtočný ovládač rychlosti ventilátoru a
zapnutí/vypnutí klimatizace obr. 25.
Stiskem ovladače se zapne
klimatizace, současně se rozsvítí
kontrolka v ovladači; tím se rychleji
vychladí kabina.
Pozn.Nastavením ovládače na 0
nebude z vývodů proudit vzduch.
COtočný ovládač recirkulace vzduchu
obr. 25
recirkulace vzduchu v kabině
přívod vzduchu zvenku
UPOZORNĚNÍ Doporučujeme zapnout
recirkulaci vzduchu v kabině při stání
v koloně nebo v tunelu, aby se
zabránilo přívodu znečištěného
vzduchu zvenku. Nenechávejte
recirkulaci dlouho v provozu, zvlášť
pokud ve vozidle cestuje více osob, aby
se okna nezamžila zevnitř.
DOtočný ovládač rozvodu vzduchuobr.
25
na tělo a boční skla
na tělo, na boční skla a na nohy
jen na nohy
na nohy a na čelní sklo
jen na čelní sklo.
E
Tlačítko pro zapnutí / vypnutí vyhřívání
zadního okna obr. 25.
Zapnutím se rozsvítí kontrolka v tomto
tlačítku.
Pro zachování účinnosti baterie je
funkce časově omezena - samočinně
se vypne za asi 20 minut.
Rychlé odstranění
zamlžení a námrazy z
čelního okna předních
bočních oken (MAX-DEF)
Postupujte takto:
❒otočte ovládač A do červeného pole;
❒otočte ovládač C na
;
❒otočte ovládač D na
;
❒otočte ovládač B na 4
(nejvyšší
rychlost ventilátoru).
UPOZORNĚNÍ Klimatizace je velmi
užitečná pro rychlé odmlžení skel,
protože vysušuje vzduch. Nastavte
ovladače, jak je uvedeno výše, a
zapněte klimatizaci stiskem ovladače B;
rozsvítí se kontrolka v ovladači.ÚDRŽBA KLIMATIZACE
Během zimního období je nutno
zapnout klimatizaci alespoň jednou za
měsíc asi na 10 minut. Před letním
obdobím nechejte klimatizaci
zkontrolovat u autorizovaného servisu
Abarth.
24
SEZNÁMENÍ S VOZIDLEM

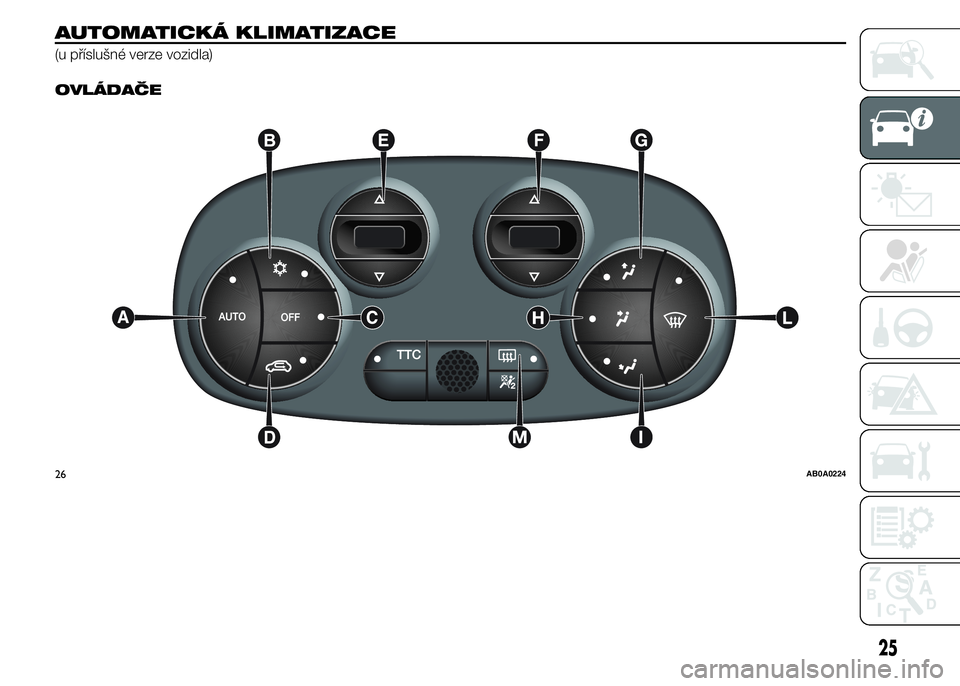

AUTOMATICKÁ KLIMATIZACE
(u příslušné verze vozidla).
OVLÁDAČE
26AB0A0224
25

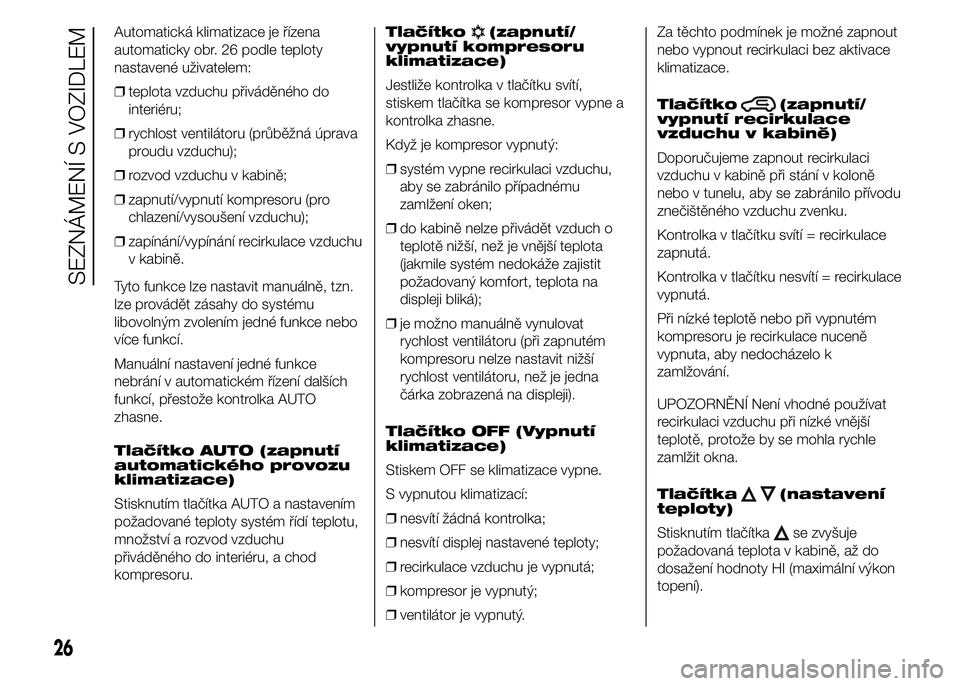

Automatická klimatizace je řízena
automaticky obr. 26 podle teploty
nastavené uživatelem:
❒teplota vzduchu přiváděného do
interiéru;
❒rychlost ventilátoru (průběžná úprava
proudu vzduchu);
❒rozvod vzduchu v kabině;
❒zapnutí/vypnutí kompresoru (pro
chlazení/vysoušení vzduchu);
❒zapínání/vypínání recirkulace vzduchu
v kabině.
Tyto funkce lze nastavit manuálně, tzn.
lze provádět zásahy do systému
libovolným zvolením jedné funkce nebo
více funkcí.
Manuální nastavení jedné funkce
nebrání v automatickém řízení dalších
funkcí, přestože kontrolka AUTO
zhasne.
Tlačítko AUTO (zapnutí
automatického provozu
klimatizace)
Stisknutím tlačítka AUTO a nastavením
požadované teploty systém řídí teplotu,
množství a rozvod vzduchu
přiváděného do interiéru, a chod
kompresoru.Tlačítko(zapnutí/
vypnutí kompresoru
klimatizace)
Jestliže kontrolka v tlačítku svítí,
stiskem tlačítka se kompresor vypne a
kontrolka zhasne.
Když je kompresor vypnutý:
❒systém vypne recirkulaci vzduchu,
aby se zabránilo případnému
zamlžení oken;
❒do kabině nelze přivádět vzduch o
teplotě nižší, než je vnější teplota
(jakmile systém nedokáže zajistit
požadovaný komfort, teplota na
displeji bliká);
❒je možno manuálně vynulovat
rychlost ventilátoru (při zapnutém
kompresoru nelze nastavit nižší
rychlost ventilátoru, než je jedna
čárka zobrazená na displeji).
Tlačítko OFF (Vypnutí
klimatizace)
Stiskem OFF se klimatizace vypne.
S vypnutou klimatizací:
❒nesvítí žádná kontrolka;
❒nesvítí displej nastavené teploty;
❒recirkulace vzduchu je vypnutá;
❒kompresor je vypnutý;
❒ventilátor je vypnutý.Za těchto podmínek je možné zapnout
nebo vypnout recirkulaci bez aktivace
klimatizace.
Tlačítko
(zapnutí/
vypnutí recirkulace
vzduchu v kabině)
Doporučujeme zapnout recirkulaci
vzduchu v kabině při stání v koloně
nebo v tunelu, aby se zabránilo přívodu
znečištěného vzduchu zvenku.
Kontrolka v tlačítku svítí = recirkulace
zapnutá.
Kontrolka v tlačítku nesvítí = recirkulace
vypnutá.
Při nízké teplotě nebo při vypnutém
kompresoru je recirkulace nuceně
vypnuta, aby nedocházelo k
zamlžování.
UPOZORNĚNÍ Není vhodné používat
recirkulaci vzduchu při nízké vnější
teplotě, protože by se mohla rychle
zamlžit okna.
Tlačítka
(nastavení
teploty)
Stisknutím tlačítka
se zvyšuje
požadovaná teplota v kabině, až do
dosažení hodnoty HI (maximální výkon
topení).
26
