POZOR
26)Příbalový leták s pokyny o použití sady
na rychlou opravu ukažte technikům,
kteří budou s opravenou pneumatikou
manipulovat.
27)Fix&Go slouží jen pro dočasnou
opravu, takže musí pneumatiku co nejdříve
zkontrolovat a opravit odborník. Lepidlo
je účinné při teplotách -40 °C - +50 °C. Je
možné opravit pneumatiky s poškozeným
vzorkem a ramenem do průměru max.
4 mm, ale nelze opravit pneumatiky s
poškozeným bokem. Před použitím sady
Fix&Go se ujistěte, zda není pneumatika
příliš poškozená a zda je ráfek v dobrém
stavu, jinak ji nepoužívejte a obraťte se na
silniční asistenční službu. Nevyndávejte
cizí tělesa z pneumatiky. Nenechávejte
kompresor zapnutý na dobu delší než 20
minut po sobě: nebezpečí přehřátí.

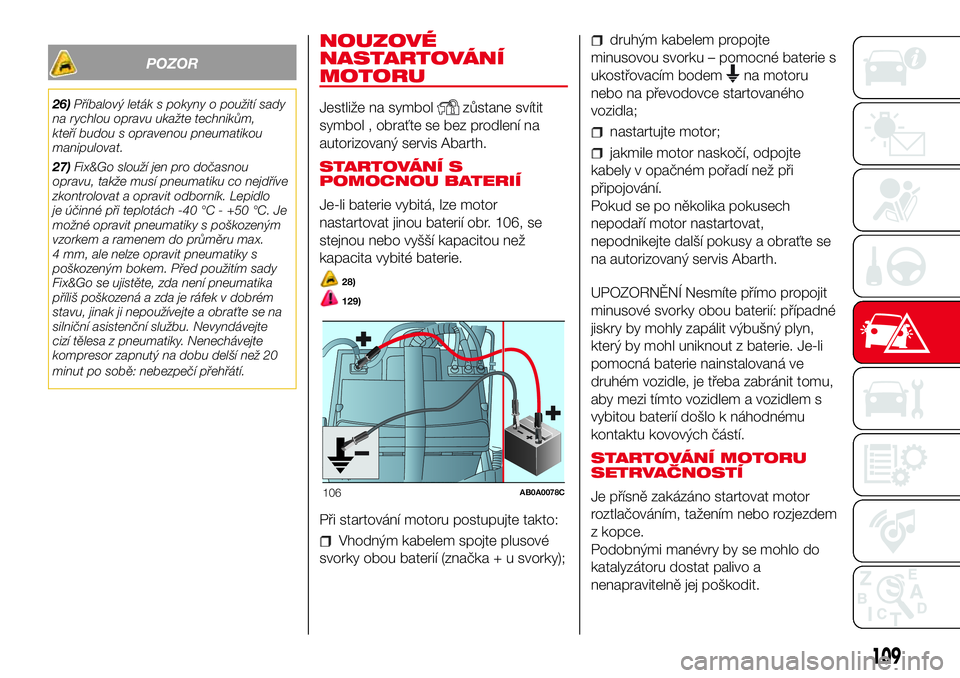

NOUZOVÉ
NASTARTOVÁNÍ
MOTORU
Jestliže na symbolzůstane svítit
symbol , obraťte se bez prodlení na
autorizovaný servis Abarth.
STARTOVÁNÍ S
POMOCNOU BATERIÍ
Je-li baterie vybitá, lze motor
nastartovat jinou baterií obr. 106, se
stejnou nebo vyšší kapacitou než
kapacita vybité baterie.
28)
129)
Při startování motoru postupujte takto:
Vhodným kabelem spojte plusové
svorky obou baterií (značka + u svorky);
druhým kabelem propojte
minusovou svorku – pomocné baterie s
ukostřovacím bodem
na motoru
nebo na převodovce startovaného
vozidla;
nastartujte motor;
jakmile motor naskočí, odpojte
kabely v opačném pořadí než při
připojování.
Pokud se po několika pokusech
nepodaří motor nastartovat,
nepodnikejte další pokusy a obraťte se
na autorizovaný servis Abarth.
UPOZORNĚNÍ Nesmíte přímo propojit
minusové svorky obou baterií: případné
jiskry by mohly zapálit výbušný plyn,
který by mohl uniknout z baterie. Je-li
pomocná baterie nainstalovaná ve
druhém vozidle, je třeba zabránit tomu,
aby mezi tímto vozidlem a vozidlem s
vybitou baterií došlo k náhodnému
kontaktu kovových částí.
STARTOVÁNÍ MOTORU
SETRVAČNOSTÍ
Je přísně zakázáno startovat motor
roztlačováním, tažením nebo rozjezdem
z kopce.
Podobnými manévry by se mohlo do
katalyzátoru dostat palivo a
nenapravitelně jej poškodit.
106AB0A0078C
109

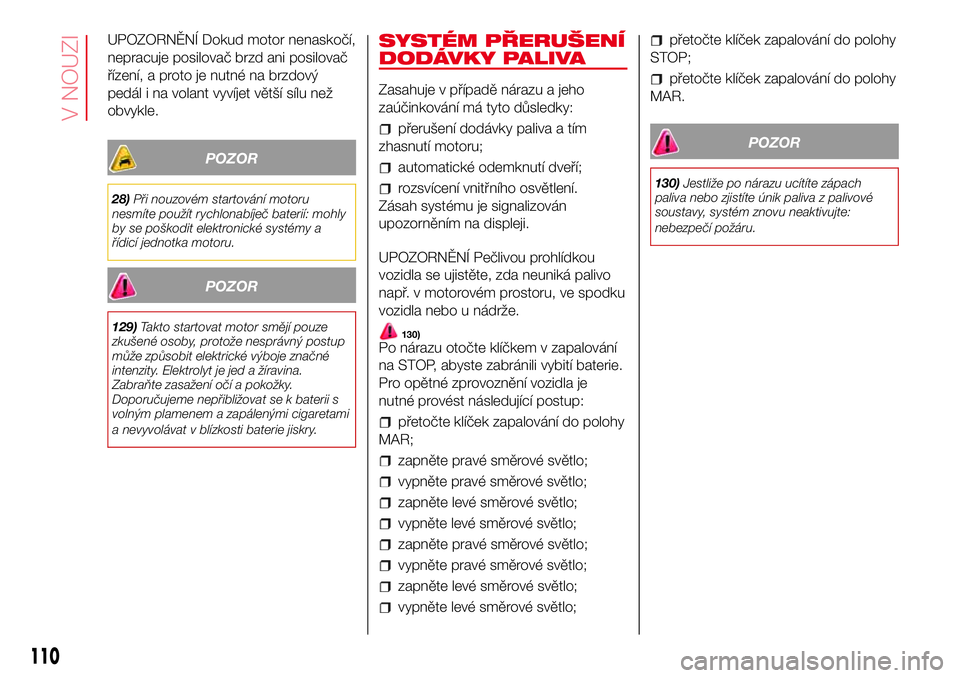

UPOZORNĚNÍ Dokud motor nenaskočí,
nepracuje posilovač brzd ani posilovač
řízení, a proto je nutné na brzdový
pedál i na volant vyvíjet větší sílu než
obvykle.
POZOR
28)Při nouzovém startování motoru
nesmíte použít rychlonabíječ baterií: mohly
by se poškodit elektronické systémy a
řídicí jednotka motoru.
POZOR
129)Takto startovat motor smějí pouze
zkušené osoby, protože nesprávný postup
může způsobit elektrické výboje značné
intenzity. Elektrolyt je jed a žíravina.
Zabraňte zasažení očí a pokožky.
Doporučujeme nepřibližovat se k baterii s
volným plamenem a zapálenými cigaretami
a nevyvolávat v blízkosti baterie jiskry.
SYSTÉM PŘERUŠENÍ
DODÁVKY PALIVA
Zasahuje v případě nárazu a jeho
zaúčinkování má tyto důsledky:
přerušení dodávky paliva a tím
zhasnutí motoru;
automatické odemknutí dveří;
rozsvícení vnitřního osvětlení.
Zásah systému je signalizován
upozorněním na displeji.
UPOZORNĚNÍ Pečlivou prohlídkou
vozidla se ujistěte, zda neuniká palivo
např. v motorovém prostoru, ve spodku
vozidla nebo u nádrže.
130)Po nárazu otočte klíčkem v zapalování
na STOP, abyste zabránili vybití baterie.
Pro opětné zprovoznění vozidla je
nutné provést následující postup:
přetočte klíček zapalování do polohy
MAR;
zapněte pravé směrové světlo;
vypněte pravé směrové světlo;
zapněte levé směrové světlo;
vypněte levé směrové světlo;
zapněte pravé směrové světlo;
vypněte pravé směrové světlo;
zapněte levé směrové světlo;
vypněte levé směrové světlo;
přetočte klíček zapalování do polohy
STOP;
přetočte klíček zapalování do polohy
MAR.
POZOR
130)Jestliže po nárazu ucítíte zápach
paliva nebo zjistíte únik paliva z palivové
soustavy, systém znovu neaktivujte:
nebezpečí požáru.
110
V NOUZI

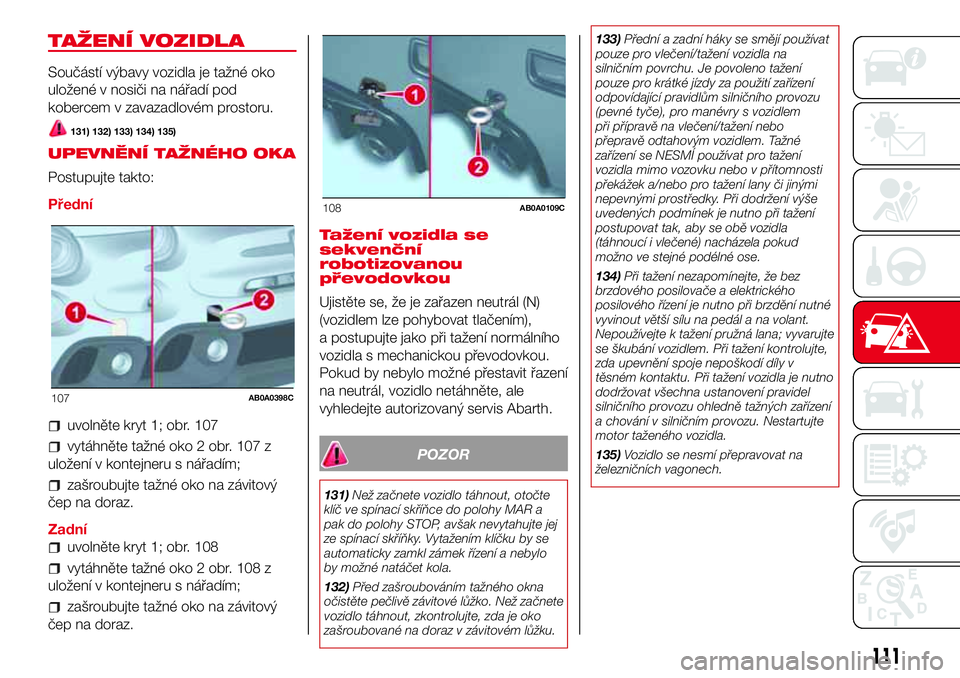

TAŽENÍ VOZIDLA
Součástí výbavy vozidla je tažné oko
uložené v nosiči na nářadí pod
kobercem v zavazadlovém prostoru.
131) 132) 133) 134) 135)
UPEVNĚNÍ TAŽNÉHO OKA
Postupujte takto:
Přední
uvolněte kryt 1; obr. 107
vytáhněte tažné oko 2 obr. 107 z
uložení v kontejneru s nářadím;
zašroubujte tažné oko na závitový
čep na doraz.
Zadní
uvolněte kryt 1; obr. 108
vytáhněte tažné oko 2 obr. 108 z
uložení v kontejneru s nářadím;
zašroubujte tažné oko na závitový
čep na doraz.Tažení vozidla se
sekvenční
robotizovanou
převodovkou
Ujistěte se, že je zařazen neutrál (N)
(vozidlem lze pohybovat tlačením),
a postupujte jako při tažení normálního
vozidla s mechanickou převodovkou.
Pokud by nebylo možné přestavit řazení
na neutrál, vozidlo netáhněte, ale
vyhledejte autorizovaný servis Abarth.
POZOR
131)Než začnete vozidlo táhnout, otočte
klíč ve spínací skříňce do polohy MAR a
pak do polohy STOP, avšak nevytahujte jej
ze spínací skříňky. Vytažením klíčku by se
automaticky zamkl zámek řízení a nebylo
by možné natáčet kola.
132)Před zašroubováním tažného okna
očistěte pečlivě závitové lůžko. Než začnete
vozidlo táhnout, zkontrolujte, zda je oko
zašroubované na doraz v závitovém lůžku.133)Přední a zadní háky se smějí používat
pouze pro vlečení/tažení vozidla na
silničním povrchu. Je povoleno tažení
pouze pro krátké jízdy za použití zařízení
odpovídající pravidlům silničního provozu
(pevné tyče), pro manévry s vozidlem
při přípravě na vlečení/tažení nebo
přepravě odtahovým vozidlem. Tažné
zařízení se NESMÍ používat pro tažení
vozidla mimo vozovku nebo v přítomnosti
překážek a/nebo pro tažení lany či jinými
nepevnými prostředky. Při dodržení výše
uvedených podmínek je nutno při tažení
postupovat tak, aby se obě vozidla
(táhnoucí i vlečené) nacházela pokud
možno ve stejné podélné ose.
134)Při tažení nezapomínejte, že bez
brzdového posilovače a elektrického
posilového řízení je nutno při brzdění nutné
vyvinout větší sílu na pedál a na volant.
Nepoužívejte k tažení pružná lana; vyvarujte
se škubání vozidlem. Při tažení kontrolujte,
zda upevnění spoje nepoškodí díly v
těsném kontaktu. Při tažení vozidla je nutno
dodržovat všechna ustanovení pravidel
silničního provozu ohledně tažných zařízení
a chování v silničním provozu. Nestartujte
motor taženého vozidla.
135)Vozidlo se nesmí přepravovat na
železničních vagonech.
107AB0A0398C
108AB0A0109C
111

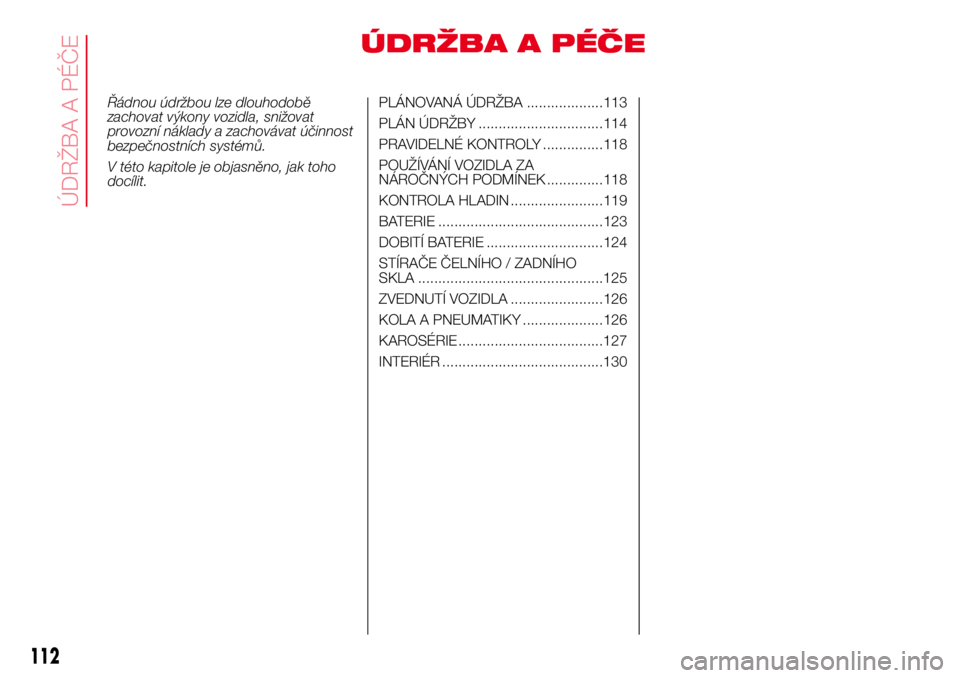

ÚDRŽBA A PÉČE
Řádnou údržbou lze dlouhodobě
zachovat výkony vozidla, snižovat
provozní náklady a zachovávat účinnost
bezpečnostních systémů.
V této kapitole je objasněno, jak toho
docílit.PLÁNOVANÁ ÚDRŽBA ...................113
PLÁN ÚDRŽBY ...............................114
PRAVIDELNÉ KONTROLY ...............118
POUŽÍVÁNÍ VOZIDLA ZA
NÁROČNÝCH PODMÍNEK ..............118
KONTROLA HLADIN .......................119
BATERIE .........................................123
DOBITÍ BATERIE .............................124
STÍRAČE ČELNÍHO / ZADNÍHO
SKLA ..............................................125
ZVEDNUTÍ VOZIDLA .......................126
KOLA A PNEUMATIKY ....................126
KAROSÉRIE ....................................127
INTERIÉR ........................................130
112
ÚDRŽBA A PÉČE

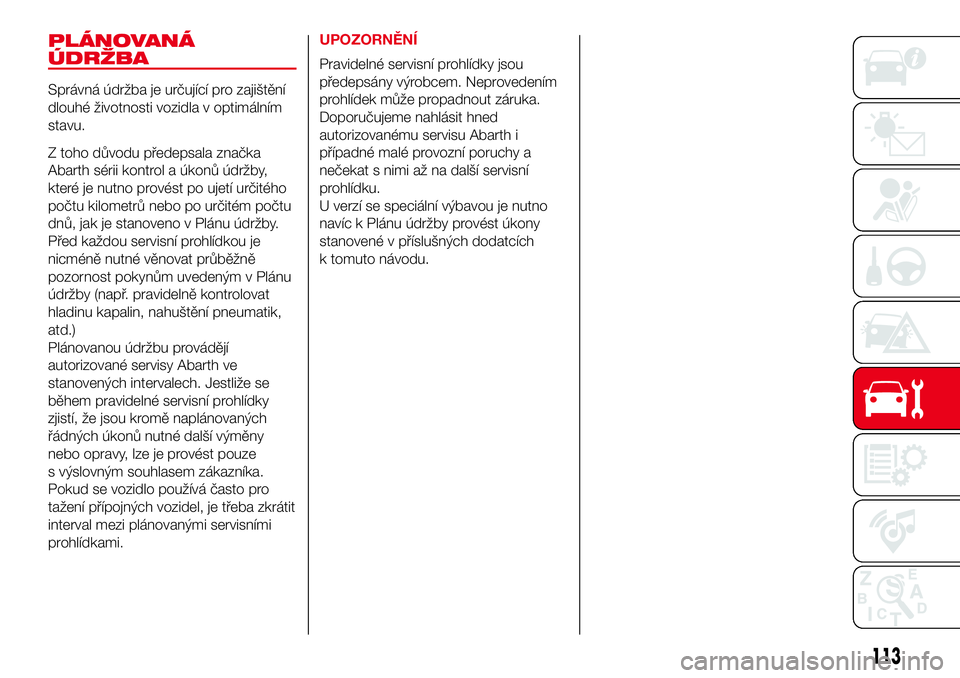

PLÁNOVANÁ
ÚDRŽBA
Správná údržba je určující pro zajištění
dlouhé životnosti vozidla v optimálním
stavu.
Z toho důvodu předepsala značka
Abarth sérii kontrol a úkonů údržby,
které je nutno provést po ujetí určitého
počtu kilometrů nebo po určitém počtu
dnů, jak je stanoveno v Plánu údržby.
Před každou servisní prohlídkou je
nicméně nutné věnovat průběžně
pozornost pokynům uvedeným v Plánu
údržby (např. pravidelně kontrolovat
hladinu kapalin, nahuštění pneumatik,
atd.)
Plánovanou údržbu provádějí
autorizované servisy Abarth ve
stanovených intervalech. Jestliže se
během pravidelné servisní prohlídky
zjistí, že jsou kromě naplánovaných
řádných úkonů nutné další výměny
nebo opravy, lze je provést pouze
s výslovným souhlasem zákazníka.
Pokud se vozidlo používá často pro
tažení přípojných vozidel, je třeba zkrátit
interval mezi plánovanými servisními
prohlídkami.UPOZORNĚNÍ
Pravidelné servisní prohlídky jsou
předepsány výrobcem. Neprovedením
prohlídek může propadnout záruka.
Doporučujeme nahlásit hned
autorizovanému servisu Abarth i
případné malé provozní poruchy a
nečekat s nimi až na další servisní
prohlídku.
U verzí se speciální výbavou je nutno
navíc k Plánu údržby provést úkony
stanovené v příslušných dodatcích
k tomuto návodu.
113

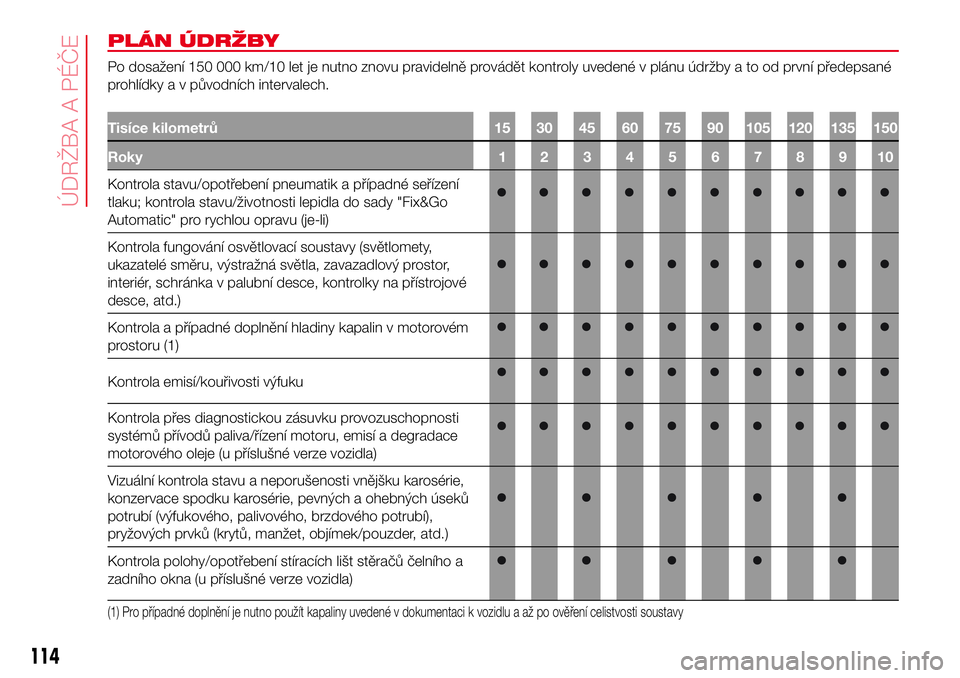

PLÁN ÚDRŽBY
Po dosažení 150 000 km/10 let je nutno znovu pravidelně provádět kontroly uvedené v plánu údržby a to od první předepsané
prohlídky a v původních intervalech.
Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky 1 2 3 4 5 6 7 8 9 10
Kontrola stavu/opotřebení pneumatik a případné seřízení
tlaku; kontrola stavu/životnosti lepidla do sady "Fix&Go
Automatic" pro rychlou opravu (je-li)
Kontrola fungování osvětlovací soustavy (světlomety,
ukazatelé směru, výstražná světla, zavazadlový prostor,
interiér, schránka v palubní desce, kontrolky na přístrojové
desce, atd.)
Kontrola a případné doplnění hladiny kapalin v motorovém
prostoru (1)
Kontrola emisí/kouřivosti výfuku
Kontrola přes diagnostickou zásuvku provozuschopnosti
systémů přívodů paliva/řízení motoru, emisí a degradace
motorového oleje (u příslušné verze vozidla)
Vizuální kontrola stavu a neporušenosti vnějšku karosérie,
konzervace spodku karosérie, pevných a ohebných úseků
potrubí (výfukového, palivového, brzdového potrubí),
pryžových prvků (krytů, manžet, objímek/pouzder, atd.)
Kontrola polohy/opotřebení stíracích lišt stěračů čelního a
zadního okna (u příslušné verze vozidla)
(1) Pro případné doplnění je nutno použít kapaliny uvedené v dokumentaci k vozidlu a až po ověření celistvosti soustavy
114
ÚDRŽBA A PÉČE

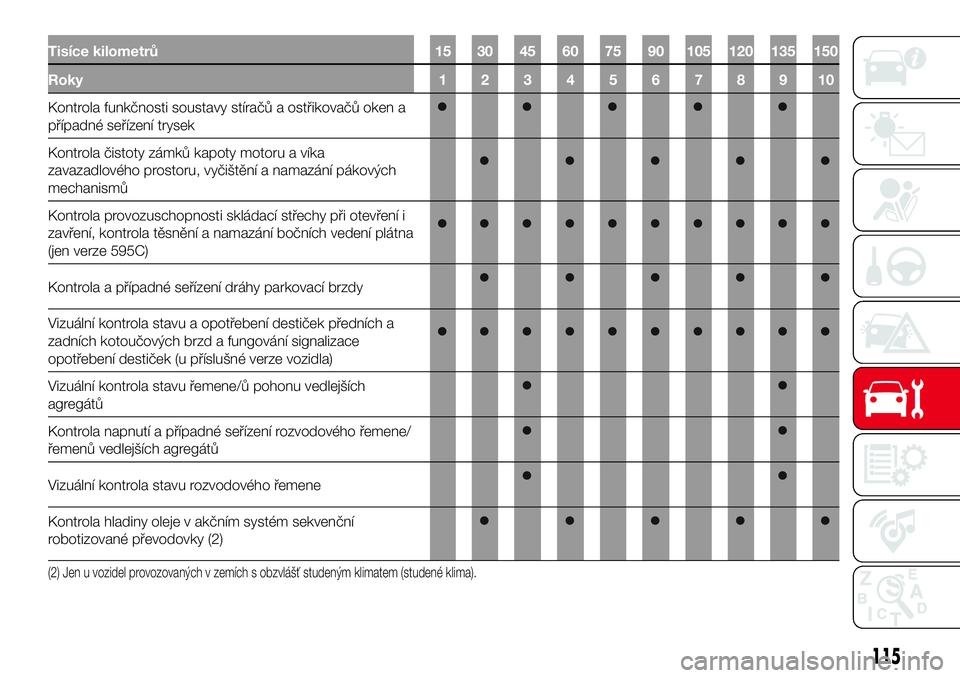

Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky 1 2 3 4 5 6 7 8 9 10
Kontrola funkčnosti soustavy stíračů a ostřikovačů oken a
případné seřízení trysek
Kontrola čistoty zámků kapoty motoru a víka
zavazadlového prostoru, vyčištění a namazání pákových
mechanismů
Kontrola provozuschopnosti skládací střechy při otevření i
zavření, kontrola těsnění a namazání bočních vedení plátna
(jen verze 595C)
Kontrola a případné seřízení dráhy parkovací brzdy
Vizuální kontrola stavu a opotřebení destiček předních a
zadních kotoučových brzd a fungování signalizace
opotřebení destiček (u příslušné verze vozidla)
Vizuální kontrola stavu řemene/ů pohonu vedlejších
agregátů
Kontrola napnutí a případné seřízení rozvodového řemene/
řemenů vedlejších agregátů
Vizuální kontrola stavu rozvodového řemene
Kontrola hladiny oleje v akčním systém sekvenční
robotizované převodovky (2)
(2) Jen u vozidel provozovaných v zemích s obzvlášť studeným klimatem (studené klima).
115

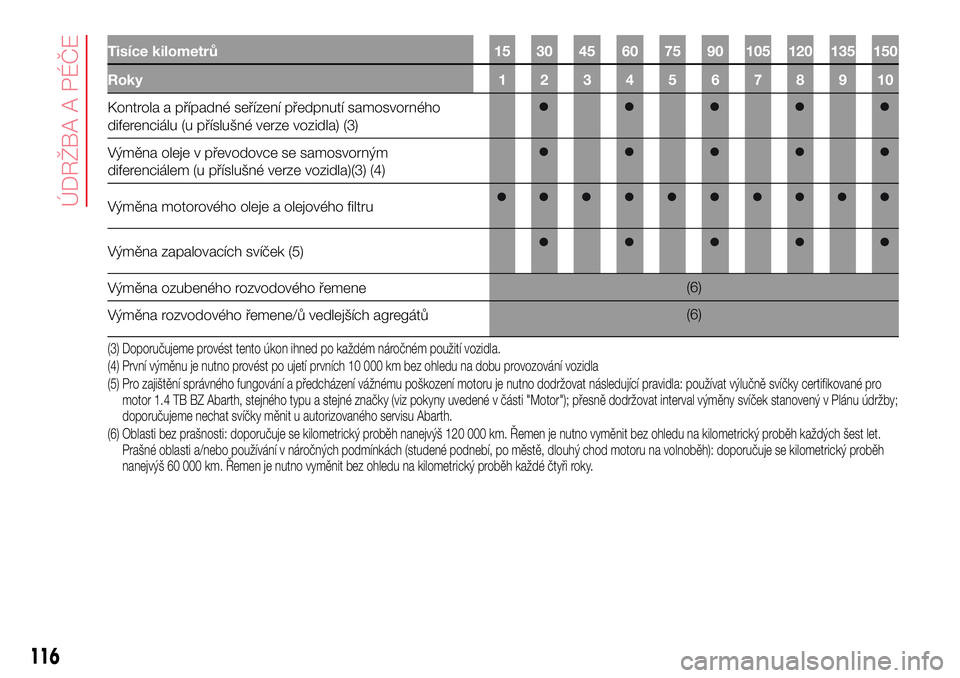

Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky 1 2 3 4 5 6 7 8 9 10
Kontrola a případné seřízení předpnutí samosvorného
diferenciálu (u příslušné verze vozidla) (3)
Výměna oleje v převodovce se samosvorným
diferenciálem (u příslušné verze vozidla)(3) (4)
Výměna motorového oleje a olejového filtru
Výměna zapalovacích svíček (5)
Výměna ozubeného rozvodového řemene(6)
Výměna rozvodového řemene/ů vedlejších agregátů(6)
(3) Doporučujeme provést tento úkon ihned po každém náročném použití vozidla.
(4) První výměnu je nutno provést po ujetí prvních 10 000 km bez ohledu na dobu provozování vozidla
(5) Pro zajištění správného fungování a předcházení vážnému poškození motoru je nutno dodržovat následující pravidla: používat výlučně svíčky certifikované pro
motor 1.4 TB BZ Abarth, stejného typu a stejné značky (viz pokyny uvedené v části "Motor"); přesně dodržovat interval výměny svíček stanovený v Plánu údržby;
doporučujeme nechat svíčky měnit u autorizovaného servisu Abarth.
(6) Oblasti bez prašnosti: doporučuje se kilometrický proběh nanejvýš 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let.
Prašné oblasti a/nebo používání v náročných podmínkách (studené podnebí, po městě, dlouhý chod motoru na volnoběh): doporučuje se kilometrický proběh
nanejvýš 60 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každé čtyři roky.
116
ÚDRŽBA A PÉČE

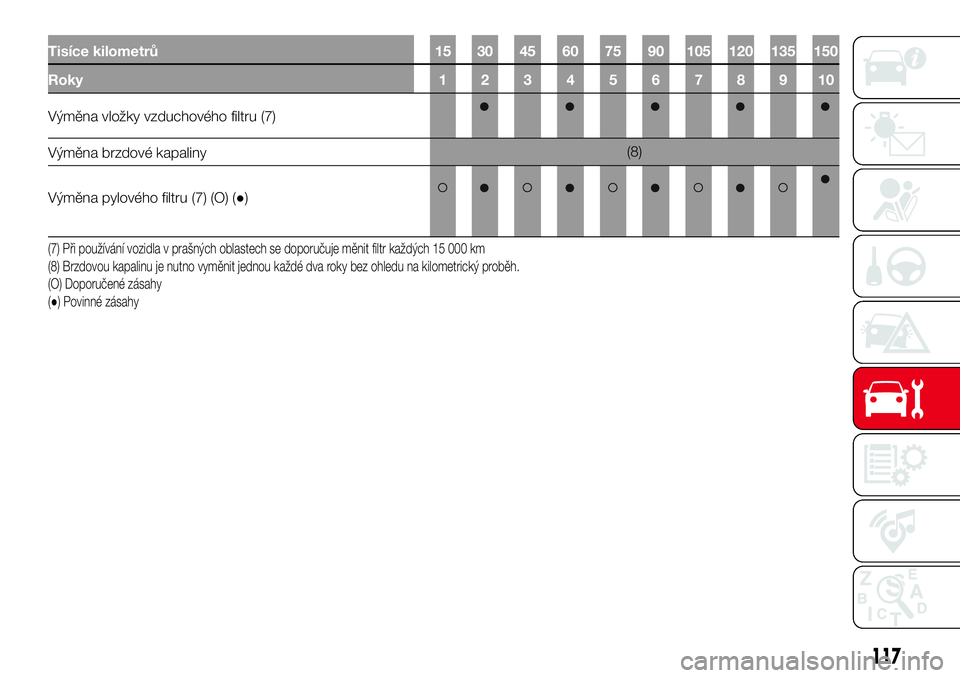

Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky 1 2 3 4 5 6 7 8 9 10
Výměna vložky vzduchového filtru (7)
Výměna brzdové kapaliny(8)
Výměna pylového filtru (7) (O) (●)
(7) Při používání vozidla v prašných oblastech se doporučuje měnit filtr každých 15 000 km
(8) Brzdovou kapalinu je nutno vyměnit jednou každé dva roky bez ohledu na kilometrický proběh.
(O) Doporučené zásahy
(●) Povinné zásahy
117

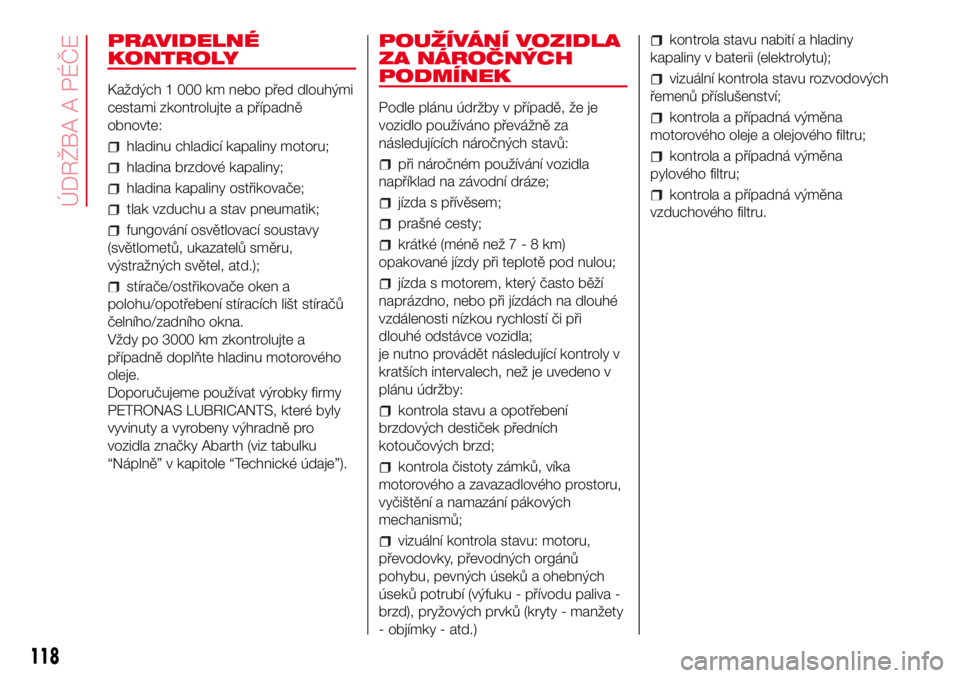

PRAVIDELNÉ
KONTROLY
Každých 1 000 km nebo před dlouhými
cestami zkontrolujte a případně
obnovte:
hladinu chladicí kapaliny motoru;
hladina brzdové kapaliny;
hladina kapaliny ostřikovače;
tlak vzduchu a stav pneumatik;
fungování osvětlovací soustavy
(světlometů, ukazatelů směru,
výstražných světel, atd.);
stírače/ostřikovače oken a
polohu/opotřebení stíracích lišt stíračů
čelního/zadního okna.
Vždy po 3000 km zkontrolujte a
případně doplňte hladinu motorového
oleje.
Doporučujeme používat výrobky firmy
PETRONAS LUBRICANTS, které byly
vyvinuty a vyrobeny výhradně pro
vozidla značky Abarth (viz tabulku
“Náplně” v kapitole “Technické údaje”).
POUŽÍVÁNÍ VOZIDLA
ZA NÁROČNÝCH
PODMÍNEK
Podle plánu údržby v případě, že je
vozidlo používáno převážně za
následujících náročných stavů:
při náročném používání vozidla
například na závodní dráze;
jízda s přívěsem;
prašné cesty;
krátké (méně než7-8km)
opakované jízdy při teplotě pod nulou;
jízda s motorem, který často běží
naprázdno, nebo při jízdách na dlouhé
vzdálenosti nízkou rychlostí či při
dlouhé odstávce vozidla;
je nutno provádět následující kontroly v
kratších intervalech, než je uvedeno v
plánu údržby:
kontrola stavu a opotřebení
brzdových destiček předních
kotoučových brzd;
kontrola čistoty zámků, víka
motorového a zavazadlového prostoru,
vyčištění a namazání pákových
mechanismů;
vizuální kontrola stavu: motoru,
převodovky, převodných orgánů
pohybu, pevných úseků a ohebných
úseků potrubí (výfuku - přívodu paliva -
brzd), pryžových prvků (kryty - manžety
- objímky - atd.)
kontrola stavu nabití a hladiny
kapaliny v baterii (elektrolytu);
vizuální kontrola stavu rozvodových
řemenů příslušenství;
kontrola a případná výměna
motorového oleje a olejového filtru;
kontrola a případná výměna
pylového filtru;
kontrola a případná výměna
vzduchového filtru.
118
ÚDRŽBA A PÉČE
