Abarth 500 2018 Manual de Empleo y Cuidado (in Spanish)

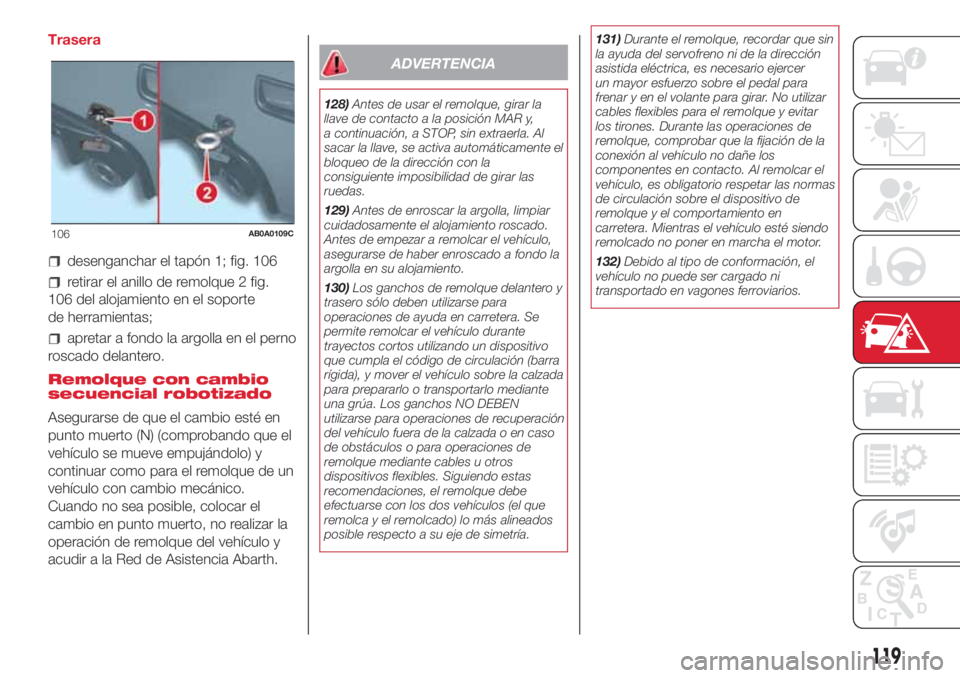

Trasera
desenganchar el tapón 1; fig. 106
retirar el anillo de remolque 2 fig.
106 del alojamiento en el soporte
de herramientas;
apretar a fondo la argolla en el perno
roscado delantero.
Remolque con cambio
secuencial robotizado
Asegurarse de que el cambio esté en
punto muerto (N) (comprobando que el
vehículo se mueve empujándolo) y
continuar como para el remolque de un
vehículo con cambio mecánico.
Cuando no sea posible, colocar el
cambio en punto muerto, no realizar la
operación de remolque del vehículo y
acudir a la Red de Asistencia Abarth.
ADVERTENCIA
128)Antes de usar el remolque, girar la
llave de contacto a la posición MAR y,
a continuación, a STOP, sin extraerla. Al
sacar la llave, se activa automáticamente el
bloqueo de la dirección con la
consiguiente imposibilidad de girar las
ruedas.
129)Antes de enroscar la argolla, limpiar
cuidadosamente el alojamiento roscado.
Antes de empezar a remolcar el vehículo,
asegurarse de haber enroscado a fondo la
argolla en su alojamiento.
130)Los ganchos de remolque delantero y
trasero sólo deben utilizarse para
operaciones de ayuda en carretera. Se
permite remolcar el vehículo durante
trayectos cortos utilizando un dispositivo
que cumpla el código de circulación (barra
rígida), y mover el vehículo sobre la calzada
para prepararlo o transportarlo mediante
una grúa. Los ganchos NO DEBEN
utilizarse para operaciones de recuperación
del vehículo fuera de la calzada o en caso
de obstáculos o para operaciones de
remolque mediante cables u otros
dispositivos flexibles. Siguiendo estas
recomendaciones, el remolque debe
efectuarse con los dos vehículos (el que
remolca y el remolcado) lo más alineados
posible respecto a su eje de simetría.131)Durante el remolque, recordar que sin
la ayuda del servofreno ni de la dirección
asistida eléctrica, es necesario ejercer
un mayor esfuerzo sobre el pedal para
frenar y en el volante para girar. No utilizar
cables flexibles para el remolque y evitar
los tirones. Durante las operaciones de
remolque, comprobar que la fijación de la
conexión al vehículo no dañe los
componentes en contacto. Al remolcar el
vehículo, es obligatorio respetar las normas
de circulación sobre el dispositivo de
remolque y el comportamiento en
carretera. Mientras el vehículo esté siendo
remolcado no poner en marcha el motor.
132)Debido al tipo de conformación, el
vehículo no puede ser cargado ni
transportado en vagones ferroviarios.
106AB0A0109C
119

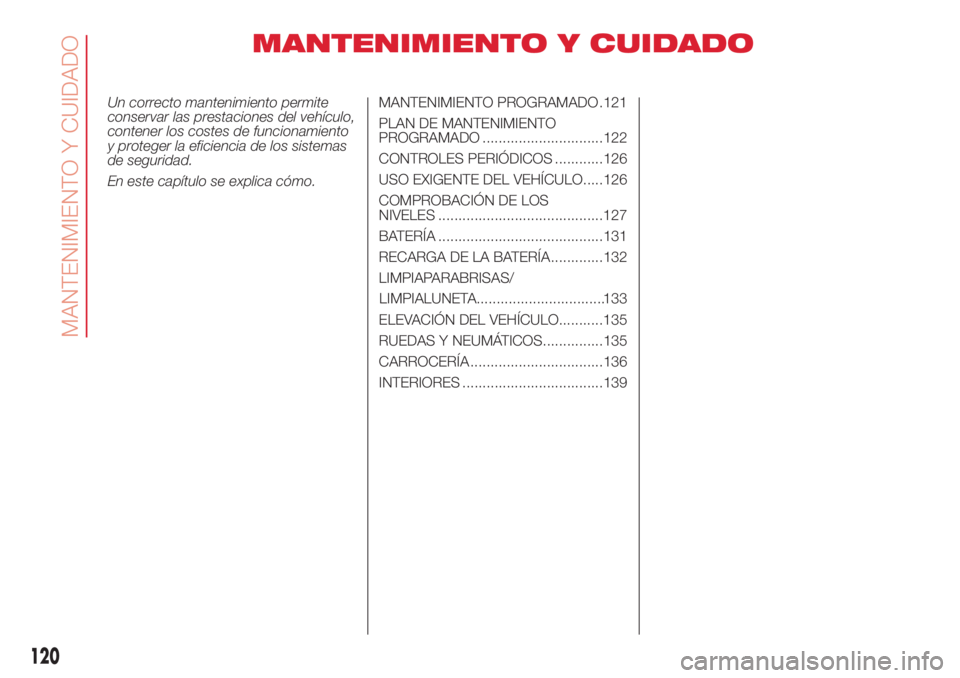

MANTENIMIENTO Y CUIDADO
Un correcto mantenimiento permite
conservar las prestaciones del vehículo,
contener los costes de funcionamiento
y proteger la eficiencia de los sistemas
de seguridad.
En este capítulo se explica cómo.MANTENIMIENTO PROGRAMADO .121
PLAN DE MANTENIMIENTO
PROGRAMADO ..............................122
CONTROLES PERIÓDICOS ............126
USO EXIGENTE DEL VEHÍCULO.....126
COMPROBACIÓN DE LOS
NIVELES .........................................127
BATERÍA .........................................131
RECARGA DE LA BATERÍA .............132
LIMPIAPARABRISAS/
ELEVACIÓN DEL VEHÍCULO...........135
RUEDAS Y NEUMÁTICOS...............135
CARROCERÍA .................................136
INTERIORES ...................................139
120
MANTENIMIENTO Y CUIDADO
LIMPIALUNETA. 133...............................

MANTENIMIENTO
PROGRAMADO
Un mantenimiento correcto es
determinante para garantizar una larga
duración del vehículo en excelentes
condiciones.
Por esta razón, Abarth ha establecido
una serie de controles y operaciones de
mantenimiento con frecuencia
preestablecida por kilometraje o por
tiempo, como se describe en el Plan de
Mantenimiento Programado.
Antes de cada revisión, siempre es
necesario prestar atención a todo
lo descrito en el Plan de Mantenimiento
Programado (por ejemplo, comprobar
periódicamente el nivel de los líquidos,
la presión de los neumáticos, etc.).
La Red de Asistencia Abarth lleva
a cabo el servicio de mantenimiento
programado según unos plazos
prefijados. Si durante estas
intervenciones, además de las
operaciones previstas, fuesen
necesarias otras sustituciones o
reparaciones, éstas se realizarían
únicamente con la aprobación previa
del cliente.ADVERTENCIAS
Las revisiones de mantenimiento
programado están prescritas por el
fabricante. Si no se realizan estas
revisiones pueden perderse los
derechos de garantía.
Se recomienda informar enseguida a la
Red de Asistencia Abarth de posibles
pequeñas anomalías de
funcionamiento, sin esperar a la
próxima revisión.
Para las versiones con equipamientos
específicos, además de lo indicado
en el Plan de Mantenimiento
Programado, consultar las secciones
correspondientes que se encuentran en
los suplementos específicos.
121

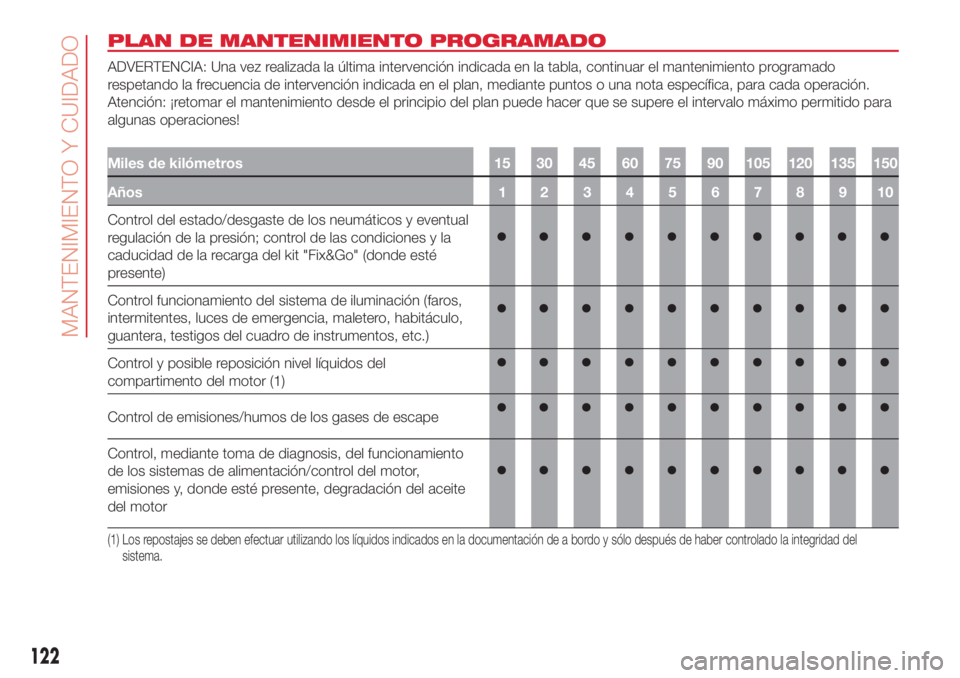

PLAN DE MANTENIMIENTO PROGRAMADO
ADVERTENCIA: Una vez realizada la última intervención indicada en la tabla, continuar el mantenimiento programado
respetando la frecuencia de intervención indicada en el plan, mediante puntos o una nota específica, para cada operación.
Atención: ¡retomar el mantenimiento desde el principio del plan puede hacer que se supere el intervalo máximo permitido para
algunas operaciones!
Miles de kilómetros 15 30 45 60 75 90 105 120 135 150
Años 1 2 3 4 5 6 7 8 9 10
Control del estado/desgaste de los neumáticos y eventual
regulación de la presión; control de las condiciones y la
caducidad de la recarga del kit "Fix&Go" (donde esté
presente)
Control funcionamiento del sistema de iluminación (faros,
intermitentes, luces de emergencia, maletero, habitáculo,
guantera, testigos del cuadro de instrumentos, etc.)
Control y posible reposición nivel líquidos del
compartimento del motor (1)
Control de emisiones/humos de los gases de escape
Control, mediante toma de diagnosis, del funcionamiento
de los sistemas de alimentación/control del motor,
emisiones y, donde esté presente, degradación del aceite
del motor
(1) Los repostajes se deben efectuar utilizando los líquidos indicados en la documentación de a bordo y sólo después de haber controlado la integridaddel
sistema.
122
MANTENIMIENTO Y CUIDADO

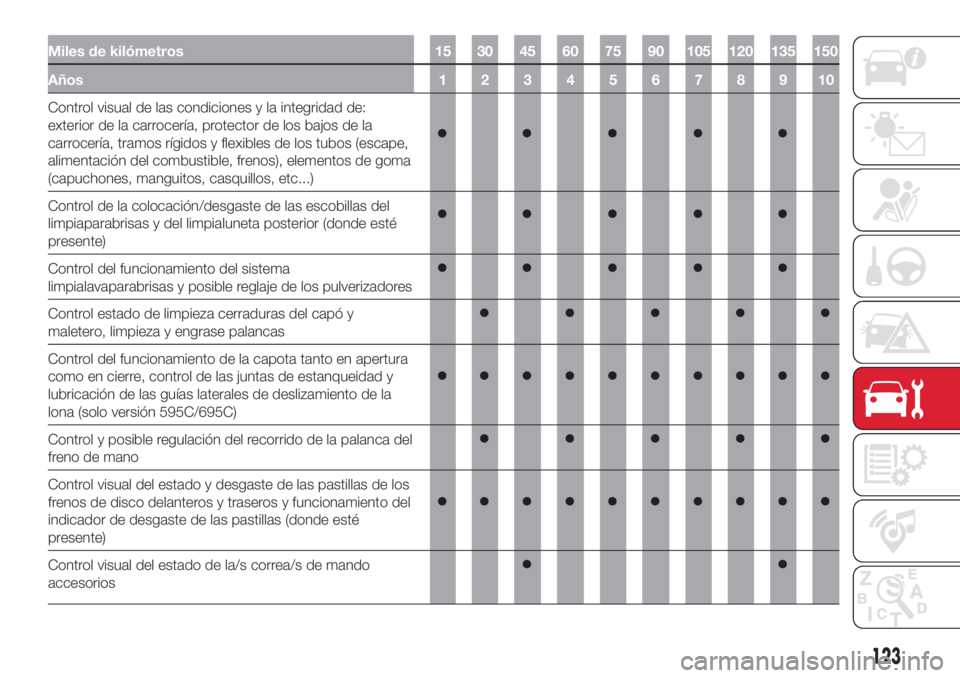

Miles de kilómetros 15 30 45 60 75 90 105 120 135 150
Años 1 2 3 4 5 6 7 8 9 10
Control visual de las condiciones y la integridad de:
exterior de la carrocería, protector de los bajos de la
carrocería, tramos rígidos y flexibles de los tubos (escape,
alimentación del combustible, frenos), elementos de goma
(capuchones, manguitos, casquillos, etc...)
Control de la colocación/desgaste de las escobillas del
limpiaparabrisas y del limpialuneta posterior (donde esté
presente)
Control del funcionamiento del sistema
limpialavaparabrisas y posible reglaje de los pulverizadores
Control estado de limpieza cerraduras del capó y
maletero, limpieza y engrase palancas
Control del funcionamiento de la capota tanto en apertura
como en cierre, control de las juntas de estanqueidad y
lubricación de las guías laterales de deslizamiento de la
lona (solo versión 595C/695C)
Control y posible regulación del recorrido de la palanca del
freno de mano
Control visual del estado y desgaste de las pastillas de los
frenos de disco delanteros y traseros y funcionamiento del
indicador de desgaste de las pastillas (donde esté
presente)
Control visual del estado de la/s correa/s de mando
accesorios
123

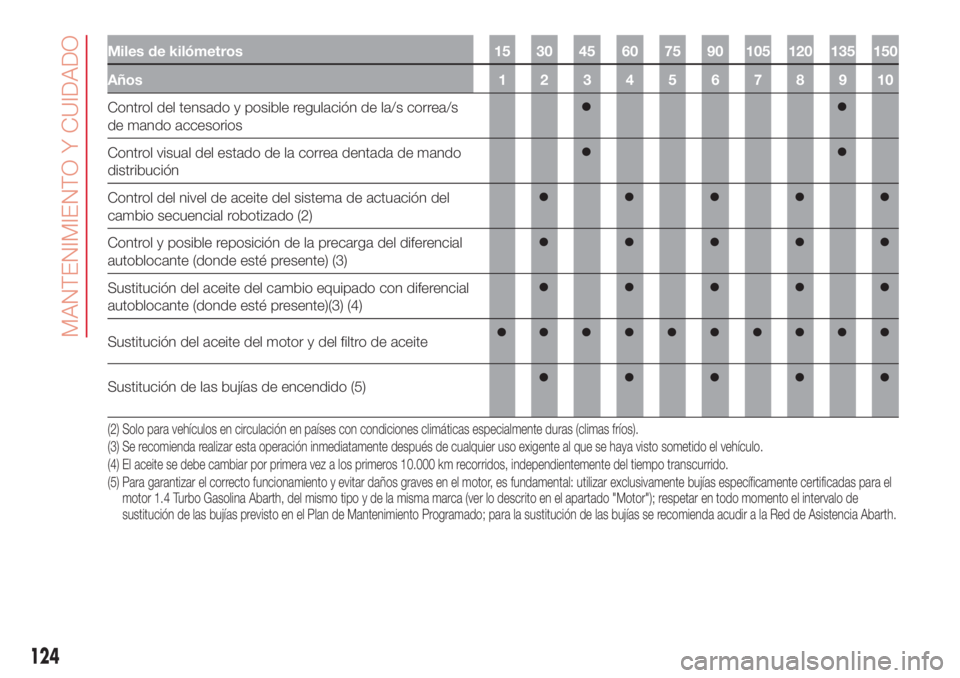

Miles de kilómetros 15 30 45 60 75 90 105 120 135 150
Años 1 2 3 4 5 6 7 8 9 10
Control del tensado y posible regulación de la/s correa/s
de mando accesorios
Control visual del estado de la correa dentada de mando
distribución
Control del nivel de aceite del sistema de actuación del
cambio secuencial robotizado (2)
Control y posible reposición de la precarga del diferencial
autoblocante (donde esté presente) (3)
Sustitución del aceite del cambio equipado con diferencial
autoblocante (donde esté presente)(3) (4)
Sustitución del aceite del motor y del filtro de aceite
Sustitución de las bujías de encendido (5)
(2) Solo para vehículos en circulación en países con condiciones climáticas especialmente duras (climas fríos).
(3) Se recomienda realizar esta operación inmediatamente después de cualquier uso exigente al que se haya visto sometido el vehículo.
(4) El aceite se debe cambiar por primera vez a los primeros 10.000 km recorridos, independientemente del tiempo transcurrido.
(5) Para garantizar el correcto funcionamiento y evitar daños graves en el motor, es fundamental: utilizar exclusivamente bujías específicamente certificadas para el
motor 1.4 Turbo Gasolina Abarth, del mismo tipo y de la misma marca (ver lo descrito en el apartado "Motor"); respetar en todo momento el intervalo de
sustitución de las bujías previsto en el Plan de Mantenimiento Programado; para la sustitución de las bujías se recomienda acudir a la Red de Asistencia Abarth.
124
MANTENIMIENTO Y CUIDADO

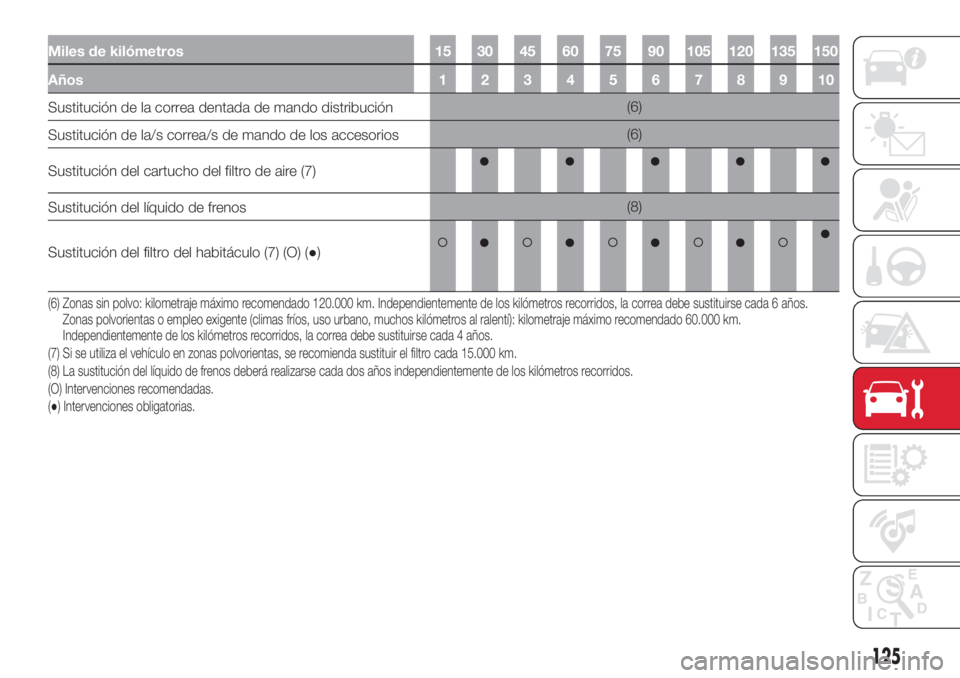

Miles de kilómetros 15 30 45 60 75 90 105 120 135 150
Años 1 2 3 4 5 6 7 8 9 10
Sustitución de la correa dentada de mando distribución(6)
Sustitución de la/s correa/s de mando de los accesorios(6)
Sustitución del cartucho del filtro de aire (7)
Sustitución del líquido de frenos(8)
Sustitución del filtro del habitáculo (7) (O) (●)
(6) Zonas sin polvo: kilometraje máximo recomendado 120.000 km. Independientemente de los kilómetros recorridos, la correa debe sustituirse cada 6años.
Zonas polvorientas o empleo exigente (climas fríos, uso urbano, muchos kilómetros al ralentí): kilometraje máximo recomendado 60.000 km.
Independientemente de los kilómetros recorridos, la correa debe sustituirse cada 4 años.
(7) Si se utiliza el vehículo en zonas polvorientas, se recomienda sustituir el filtro cada 15.000 km.
(8) La sustitución del líquido de frenos deberá realizarse cada dos años independientemente de los kilómetros recorridos.
(O) Intervenciones recomendadas.
(●) Intervenciones obligatorias.
125

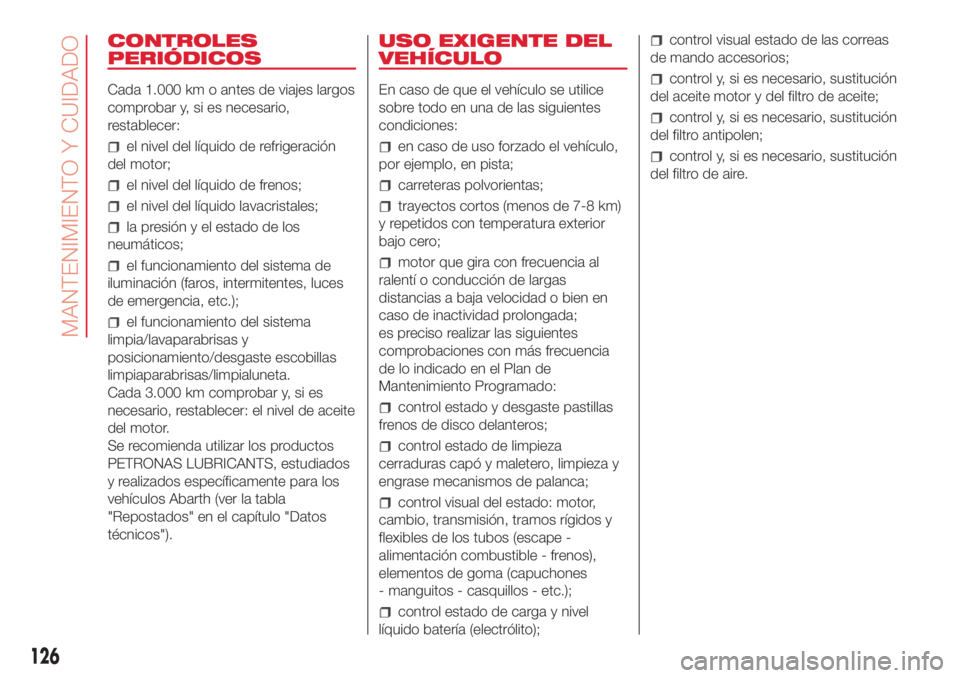

CONTROLES
PERIÓDICOS
Cada 1.000 km o antes de viajes largos
comprobar y, si es necesario,
restablecer:
el nivel del líquido de refrigeración
del motor;
el nivel del líquido de frenos;
el nivel del líquido lavacristales;
la presión y el estado de los
neumáticos;
el funcionamiento del sistema de
iluminación (faros, intermitentes, luces
de emergencia, etc.);
el funcionamiento del sistema
limpia/lavaparabrisas y
posicionamiento/desgaste escobillas
limpiaparabrisas/limpialuneta.
Cada 3.000 km comprobar y, si es
necesario, restablecer: el nivel de aceite
del motor.
Se recomienda utilizar los productos
PETRONAS LUBRICANTS, estudiados
y realizados específicamente para los
vehículos Abarth (ver la tabla
"Repostados" en el capítulo "Datos
técnicos").
USO EXIGENTE DEL
VEHÍCULO
En caso de que el vehículo se utilice
sobre todo en una de las siguientes
condiciones:
en caso de uso forzado el vehículo,
por ejemplo, en pista;
carreteras polvorientas;
trayectos cortos (menos de 7-8 km)
y repetidos con temperatura exterior
bajo cero;
motor que gira con frecuencia al
ralentí o conducción de largas
distancias a baja velocidad o bien en
caso de inactividad prolongada;
es preciso realizar las siguientes
comprobaciones con más frecuencia
de lo indicado en el Plan de
Mantenimiento Programado:
control estado y desgaste pastillas
frenos de disco delanteros;
control estado de limpieza
cerraduras capó y maletero, limpieza y
engrase mecanismos de palanca;
control visual del estado: motor,
cambio, transmisión, tramos rígidos y
flexibles de los tubos (escape -
alimentación combustible - frenos),
elementos de goma (capuchones
- manguitos - casquillos - etc.);
control estado de carga y nivel
líquido batería (electrólito);
control visual estado de las correas
de mando accesorios;
control y, si es necesario, sustitución
del aceite motor y del filtro de aceite;
control y, si es necesario, sustitución
del filtro antipolen;
control y, si es necesario, sustitución
del filtro de aire.
126
MANTENIMIENTO Y CUIDADO

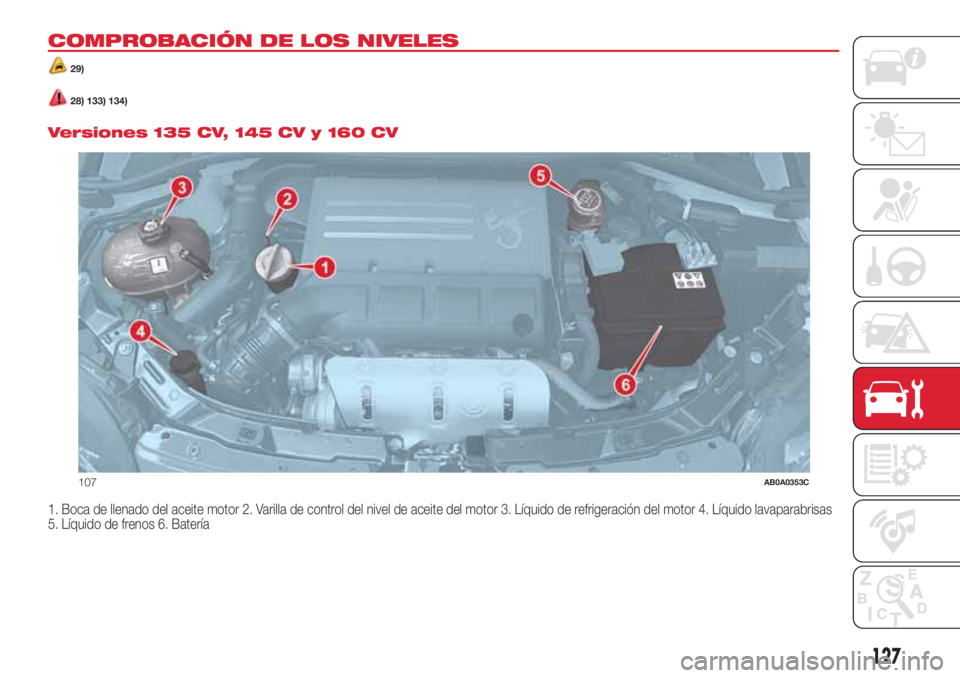

COMPROBACIÓN DE LOS NIVELES
29)
28) 133) 134).

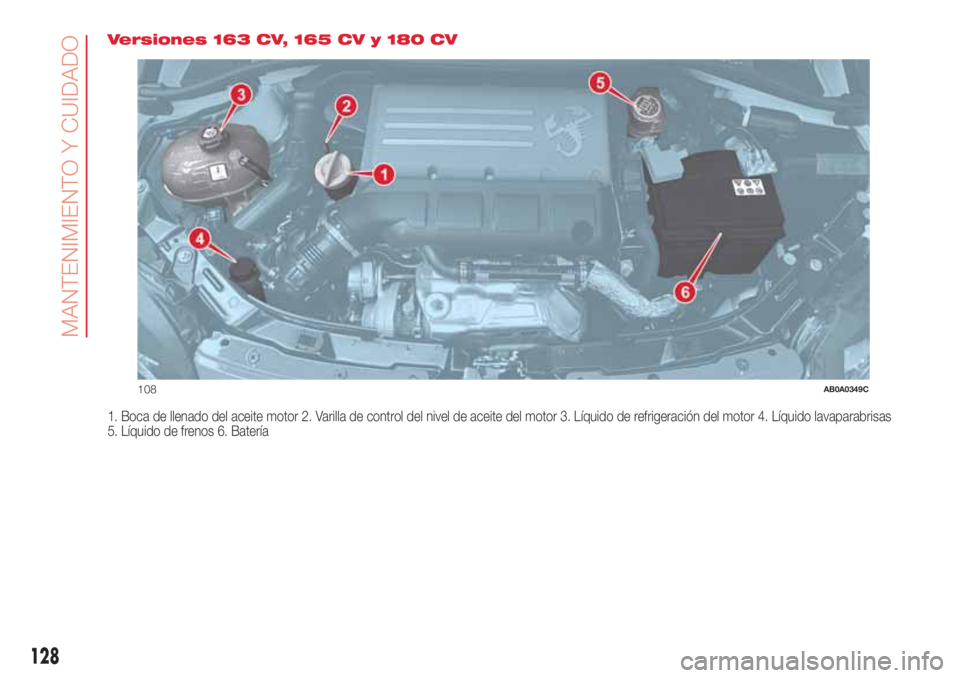

Versiones 135 CV, 145 CV y 160 CV
1. Boca de llenado del aceite motor 2. Varilla de control del nivel de aceite del motor 3. Líquido de refrigeración del motor 4. Líquido lavaparabrisas
5. Líquido de frenos 6. Batería
107AB0A0353C
127

Versiones 163 CV, 165 CV y 180 CV
1. Boca de llenado del aceite motor 2. Varilla de control del nivel de aceite del motor 3. Líquido de refrigeración del motor 4. Líquido lavaparabrisas
5. Líquido de frenos 6. Batería
108AB0A0349C
128
MANTENIMIENTO Y CUIDADO
