En condiciones específicas (por
ejemplo, vehículo cargado de forma
asimétrica sobre un lado, neumático
dañado o desgastado, uso de la rueda
de recambio, uso de cadenas para la
nieve o uso de neumáticos diferentes
en el mismo eje), el sistema puede
dar indicaciones falsas o desactivarse
temporalmente.
En caso de que el sistema se desactive
temporalmente, el testigo
parpadeará durante
aproximadamente 75 segundos y, a
continuación, permanecerá encendido
con luz fija; al mismo tiempo, en la
pantalla se mostrará un mensaje de
advertencia.
Dicha indicación se visualiza también
tras un apagado y sucesivo arranque
del motor, en caso de que no se
restablecieran las condiciones de
correcto funcionamiento.En caso de indicaciones anómalas, se
aconseja efectuar el procedimiento
de RESET. Si, con el RESET iniciado,
se vuelven a presentar las indicaciones,
controlar que los cuatro neumáticos
sean del mismo tipo y que no estén
dañados. Si se utiliza la rueda de
repuesto, sustituirla cuanto antes por la
rueda con el neumático de tamaño
normal. Quitar las cadenas de nieve si
es posible, verificar la distribución
correcta de los pesos y repetir el
RESET en una carretera limpia
y asfaltada. Si las indicaciones no
desaparecen, acudir a la Red de
Asistencia Abarth.
ADVERTENCIA
66)Si el sistema indica la caída de presión
en uno o más neumáticos, se recomienda
comprobar siempre la presión en todos
los neumáticos.
67)El iTPMS no exime al conductor de la
obligación de controlar la presión de los
neumáticos cada mes; no debe
entenderse como un sistema de
sustitución del mantenimiento o de
seguridad.
68)La presión de los neumáticos debe
comprobarse con los neumáticos fríos. Sí,
por cualquier motivo, se comprueba la
presión con los neumáticos en caliente, no
reducir la presión aunque sea superior al
valor previsto sino repetir la comprobación
cuando los neumáticos estén fríos.69)El sistema iTPMS no puede indicar la
pérdida repentina de presión de los
neumáticos (por ejemplo en caso de
reventón de un neumático). En este caso,
parar el vehículo frenando con cuidado
y sin realizar giros bruscos.
70)El sistema proporciona únicamente un
aviso de baja presión de los neumáticos:
no puede inflarlos.
71)El inflado insuficiente de los
neumáticos aumenta el consumo de
combustible, reduce la duración de la
banda de rodadura y puede influir en la
capacidad de conducir el vehículo de un
modo seguro.
69

SISTEMAS DE
PROTECCIÓN DE
LOS OCUPANTES
Entre el equipamiento de seguridad del
vehículo cabe destacar los siguientes
sistemas de protección:
cinturones de seguridad;
sistema SBR (Seat Belt Reminder);
reposacabezas;
sistemas de sujeción para niños;
Airbags frontales y laterales (donde
estén presentes).
Prestar la máxima atención a la
información que se facilita en las
siguientes páginas. De hecho, es
esencial que los sistemas de protección
se utilicen de manera correcta para
garantizar la máxima seguridad posible
al conductor y los pasajeros.
Para la descripción relativa a la
regulación de los reposacabezas, ver lo
descrito en el apartado
"Reposacabezas" en el capítulo
"Conocimiento del vehículo".
CINTURONES DE
SEGURIDAD
USO DE LOS
CINTURONES DE
SEGURIDAD
Todas las plazas de los asientos del
vehículo disponen de cinturones de
seguridad de tres puntos de anclaje
con el enrollador correspondiente.
El conductor debe respetar (y hacer
respetar a todos los ocupantes) las
disposiciones legales locales con
relación a la obligaciónyalas
modalidades de uso de los cinturones
de seguridad.
Abrochar siempre los cinturones de
seguridad antes de emprender un viaje.
Abrochar el cinturón manteniendo el
tronco erguido y apoyado contra el
respaldo.
Para abrocharse los cinturones, sujetar
la lengüeta de enganche 1 fig. 52 e
introducirla en la hebilla 2 fig. 52 hasta
oír el clic de bloqueo.
Si al tirar del cinturón, éste se bloquea,
dejar que se enrolle algunos
centímetros y volver a sacarlo sin
movimientos bruscos.
Para desabrocharse los cinturones,
pulsar el botón 3 fig. 52.
Acompañar el movimiento de la cinta
mientras se enrolla para evitar que
se enrosque.El mecanismo del enrollador actúa
bloqueando la cinta en caso de frenada
brusca o una fuerte desaceleración
debido a un impacto. En condiciones
normales, esta característica permite a
la cinta del cinturón moverse libremente
para que se adapte perfectamente al
cuerpo del ocupante. En caso de
accidente, la cinta se bloquea
reduciendo el riesgo de impacto en el
habitáculo o de que los ocupantes
sean lanzados fuera del vehículo.
Es normal que, con el vehículo
aparcado en una pendiente
pronunciada, el enrollador se bloquee.
Además, el mecanismo del enrollador
bloquea la banda en cada extracción
rápida o en caso de frenadas bruscas,
impactos y curvas a gran velocidad.
72) 73)
1
32
52AB0A0059C
70
SEGURIDAD

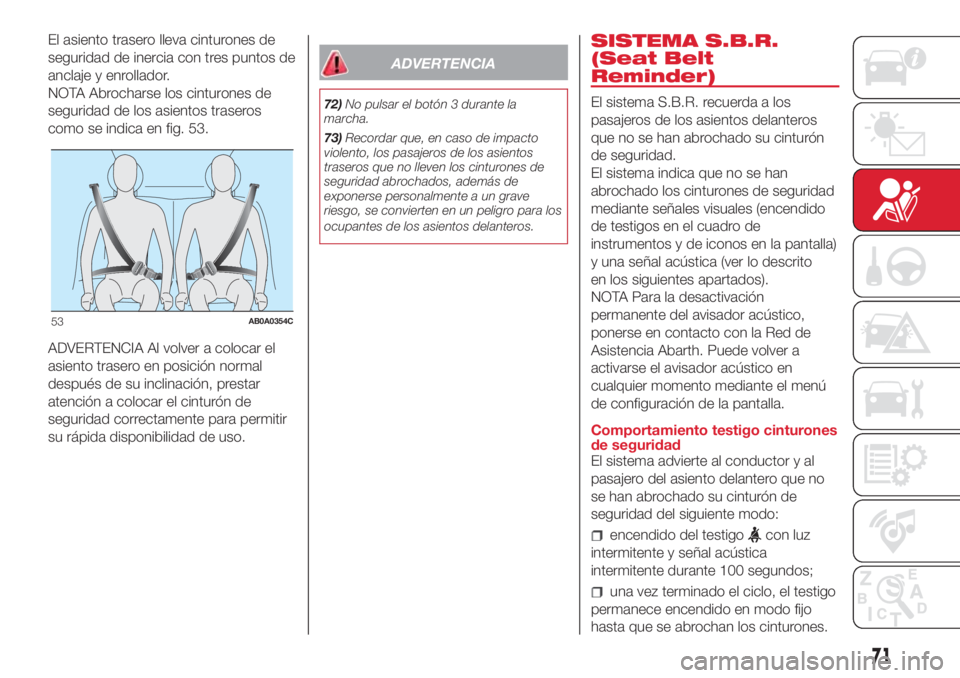

El asiento trasero lleva cinturones de
seguridad de inercia con tres puntos de
anclaje y enrollador.
NOTA Abrocharse los cinturones de
seguridad de los asientos traseros
como se indica en fig. 53.
ADVERTENCIA Al volver a colocar el
asiento trasero en posición normal
después de su inclinación, prestar
atención a colocar el cinturón de
seguridad correctamente para permitir
su rápida disponibilidad de uso.
ADVERTENCIA
72)No pulsar el botón 3 durante la
marcha.
73)Recordar que, en caso de impacto
violento, los pasajeros de los asientos
traseros que no lleven los cinturones de
seguridad abrochados, además de
exponerse personalmente a un grave
riesgo, se convierten en un peligro para los
ocupantes de los asientos delanteros.
SISTEMA S.B.R.
(Seat Belt
Reminder)
El sistema S.B.R. recuerda a los
pasajeros de los asientos delanteros
que no se han abrochado su cinturón
de seguridad.
El sistema indica que no se han
abrochado los cinturones de seguridad
mediante señales visuales (encendido
de testigos en el cuadro de
instrumentos y de iconos en la pantalla)
y una señal acústica (ver lo descrito
en los siguientes apartados).
NOTA Para la desactivación
permanente del avisador acústico,
ponerse en contacto con la Red de
Asistencia Abarth. Puede volver a
activarse el avisador acústico en
cualquier momento mediante el menú
de configuración de la pantalla.
Comportamiento testigo cinturones
de seguridad
El sistema advierte al conductor y al
pasajero del asiento delantero que no
se han abrochado su cinturón de
seguridad del siguiente modo:
encendido del testigocon luz
intermitente y señal acústica
intermitente durante 100 segundos;
una vez terminado el ciclo, el testigo
permanece encendido en modo fijo
hasta que se abrochan los cinturones.
53AB0A0354C
71

PRETENSORES
El vehículo cuenta con pretensores
para los cinturones de seguridad
delanteros que, en caso de impacto
frontal violento, garantizan una perfecta
adherencia de los cinturones al cuerpo
de los ocupantes antes de que inicie
la acción de sujeción.
La activación de los pretensores se
reconoce por el retroceso de la cinta
hacia el enrollador.
Además, el vehículo dispone de un
segundo dispositivo de pretensado
(instalado en la zona de la cantonera),
cuya activación se reconoce por el
acortamiento del cable metálico.
Durante la actuación del pretensor
puede producirse una pequeña emisión
de humo; este humo no es nocivo y
no indica un principio de incendio.
ADVERTENCIA Para asegurar la
máxima protección de la acción del
pretensor, abrocharse el cinturón
manteniéndolo bien adherido al tronco
y a la pelvis.Los pretensores no requieren ningún
tipo de mantenimiento o lubricación:
cualquier modificación de sus
condiciones originales invalida su
eficiencia. En caso de que le haya
entrado agua o barro debido a
fenómenos atmosféricos excepcionales
(por ej. inundaciones, marejadas, etc.),
proceder a sustituirlo.
74)
14)
LIMITADORES DE CARGA
Para aumentar la protección en caso
de accidente, los enrolladores de los
cinturones de seguridad delanteros
tienen en su interior un dispositivo que
permite dosificar la fuerza que actúa
en el tórax y en los hombros durante la
acción de sujeción del cinturón en
caso de impacto frontal.
ADVERTENCIAS PARA EL
EMPLEO DE LOS
CINTURONES DE
SEGURIDAD
75) 76) 77)
El uso de los cinturones de seguridad
también es necesario para las mujeres
embarazadas: en caso de impacto,
el riesgo de lesiones para ellas y para el
bebé es mucho menor si llevan
abrochado el cinturón.Las mujeres embarazadas deben
colocar la parte inferior de la cinta
mucho más abajo, de manera que
pase por encima de la pelvis y por
debajo del abdomen (como se indica
en fig. 54). A medida que el embarazo
avanza, el conductor debe regular el
asiento y el volante para conseguir un
control completo del vehículo (los
pedales y el volante deben ser de fácil
accesibilidad). Sin embargo, es
necesario mantener la máxima
distancia posible entre el abdomen y el
volante.
54AB0A0347C
72
SEGURIDAD

El cinturón no debe estar enrollado. La
parte superior debe pasar por encima
del hombro y atravesar diagonalmente
el tórax. La parte inferior debe estar
adherida a la pelvis fig. 55 y no al
abdomen del ocupante. No utilizar
dispositivos (pinzas, seguros, etc.) que
impidan la correcta adherencia de los
cinturones al cuerpo de los ocupantes.
ADVERTENCIA Cada cinturón de
seguridad debe utilizarlo una
sola persona: no llevar a niños en las
rodillas de los ocupantes utilizando los
cinturones de seguridad para la
protección de los dosfig. 56. Por lo
general, no abrochar ningún objeto a la
persona.MANTENIMIENTO DE LOS
CINTURONES DE
SEGURIDAD
Para mantener los cinturones de
seguridad correctamente, leer
atentamente las siguientes
indicaciones:
utilizar siempre los cinturones con la
cinta bien extendida, asegurarse de
que no esté retorcida y que pueda
deslizarse libremente sin obstáculos;
comprobar el funcionamiento del
cinturón de seguridad de la siguiente
manera: enganchar el cinturón de
seguridad y tirar de él con fuerza;
después de un accidente de cierta
importancia, sustituir el cinturón aunque
aparentemente no parezca dañado.
Sustituir el cinturón en caso de
activación de los pretensores;
evitar que los enrolladores se mojen:
un funcionamiento correcto sólo
puede garantizarse si no se filtra agua;
sustituir el cinturón cuando tenga
marcas de desgaste o cortes.
ADVERTENCIA
74)El pretensor se puede utilizar una sola
vez. Después de su activación, acudir a
un taller de la Red de Asistencia Abarth
para que lo sustituyan.
75)Para asegurar la máxima protección, el
respaldo debe permanecer en posición
vertical, la espalda del ocupante debe estar
bien apoyada y el cinturón de seguridad
bien adherido al troncoyalapelvis.
Abrocharse siempre el cinturón de
seguridad, ¡tanto en los asientos
delanteros como traseros! Viajar sin los
cinturones de seguridad abrochados
aumenta el riesgo de lesiones graves o de
muerte en caso de impacto.
76)Queda terminantemente prohibido
desmontar o alterar los componentes del
cinturón de seguridad y del pretensor.
Cualquier intervención deberá realizarla
personal cualificado y autorizado. Acudir
siempre a un taller de la Red de Asistencia
Abarth.
55AB0A0348C
56AB0A0062C
73

77)Si el cinturón de seguridad ha sido
sometido a un gran esfuerzo, por ejemplo
a causa de un accidente, debe sustituirse
completamente junto con los anclajes,
los tornillos de fijación de los mismos y el
pretensor; de hecho, aunque no tenga
defectos visibles, el cinturón de seguridad
podría haber perdido sus propiedades
de resistencia.
ADVERTENCIA
14)Las intervenciones que comporten
golpes, vibraciones o aumento de
temperatura (superior a 100°C y con una
duración máxima de 6 horas) en la zona
del pretensor pueden dañarlo o activarlo.
Acudir a la Red de Asistencia Abarth en
caso de que se tenga que realizar alguna
reparación en el mismo.
SISTEMAS DE
PROTECCIÓN PARA
NIÑOS
SEGURIDAD DE LOS
NIÑOS DURANTE EL
TRANSPORTE
78) 79) 80) 81)
Para una mayor protección en caso de
impacto, los ocupantes deben viajar
sentados y con los sistemas de
sujeción correspondientes, ¡incluidos
recién nacidos y niños!
Esta norma es obligatoria, de acuerdo
con la directiva 2003/20/CE, en todos
los países miembro de la Unión
Europea.
Los niños con estatura inferior a 1,50
metros y hasta 12 años de edad deben
protegerse con los dispositivos de
sujeción adecuados y deberían ir
sentados en las plazas traseras.
Las estadísticas sobre los accidentes
indican que los asientos traseros
ofrecen una mayor garantía de
protección a los niños.Con respecto a los adultos, la cabeza
de los niños es proporcionalmente más
grande y pesada que el resto del
cuerpo, mientras que los músculos y la
estructura ósea no se han desarrollado
del todo. Por lo tanto es necesario,
para una sujeción correcta en caso de
impacto, utilizar sistemas diferentes
de los cinturones de seguridad de los
adultos, con el objetivo de reducir el
riesgo de lesiones en caso de
accidente, frenada o una maniobra
imprevista.
Los niños tienen que sentarse de
manera segura y cómoda.
Dependiendo de las características de
las sillas de coche utilizadas, se
recomienda mantener el mayor tiempo
posible (por lo menos hasta los 3-4
años de edad) a los niños en sillas de
coche montadas en sentido contrario al
de la marcha, ya que esta posición
resulta ser la más segura en caso de
impacto.
La elección del dispositivo de sujeción
más adecuado a utilizar debe realizarse
en función del peso y estatura del
niño. Existen diferentes tipos de
sistemas de sujeción para niños que
pueden fijarse al vehículo mediante los
cinturones de seguridad o los anclajes
ISOFIX.
74
SEGURIDAD

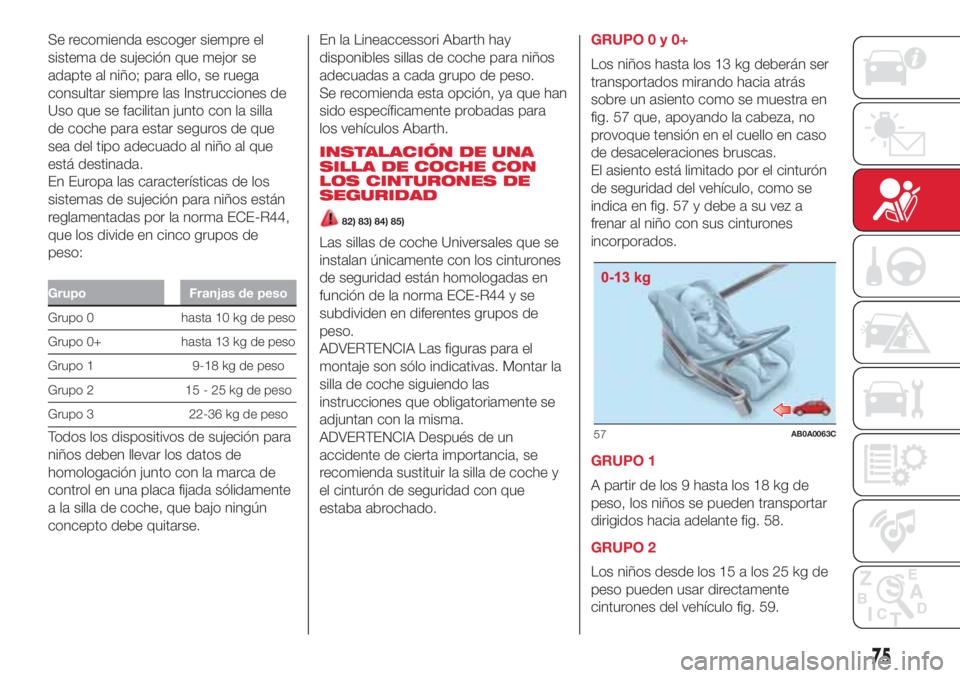

Se recomienda escoger siempre el
sistema de sujeción que mejor se
adapte al niño; para ello, se ruega
consultar siempre las Instrucciones de
Uso que se facilitan junto con la silla
de coche para estar seguros de que
sea del tipo adecuado al niño al que
está destinada.
En Europa las características de los
sistemas de sujeción para niños están
reglamentadas por la norma ECE-R44,
que los divide en cinco grupos de
peso:
Grupo Franjas de peso
Grupo 0 hasta 10 kg de peso
Grupo 0+ hasta 13 kg de peso
Grupo 1 9-18 kg de peso
Grupo 2 15 - 25 kg de peso
Grupo 3 22-36 kg de peso
Todos los dispositivos de sujeción para
niños deben llevar los datos de
homologación junto con la marca de
control en una placa fijada sólidamente
a la silla de coche, que bajo ningún
concepto debe quitarse.En la Lineaccessori Abarth hay
disponibles sillas de coche para niños
adecuadas a cada grupo de peso.
Se recomienda esta opción, ya que han
sido específicamente probadas para
los vehículos Abarth.
INSTALACIÓN DE UNA
SILLA DE COCHE CON
LOS CINTURONES DE
SEGURIDAD
82) 83) 84) 85)
Las sillas de coche Universales que se
instalan únicamente con los cinturones
de seguridad están homologadas en
función de la norma ECE-R44 y se
subdividen en diferentes grupos de
peso.
ADVERTENCIA Las figuras para el
montaje son sólo indicativas. Montar la
silla de coche siguiendo las
instrucciones que obligatoriamente se
adjuntan con la misma.
ADVERTENCIA Después de un
accidente de cierta importancia, se
recomienda sustituir la silla de coche y
el cinturón de seguridad con que
estaba abrochado.GRUPO0y0+
Los niños hasta los 13 kg deberán ser
transportados mirando hacia atrás
sobre un asiento como se muestra en
fig. 57 que, apoyando la cabeza, no
provoque tensión en el cuello en caso
de desaceleraciones bruscas.
El asiento está limitado por el cinturón
de seguridad del vehículo, como se
indica en fig. 57 y debe a su vez a
frenar al niño con sus cinturones
incorporados.
GRUPO 1
A partir de los 9 hasta los 18 kg de
peso, los niños se pueden transportar
dirigidos hacia adelante fig. 58.
GRUPO 2
Los niños desde los 15 a los 25 kg de
peso pueden usar directamente
cinturones del vehículo fig. 59.
57AB0A0063C
75

En este caso, las sillas de coche
solamente tienen la función de colocar
correctamente al niño respecto a los
cinturones de seguridad, de modo que
el tramo diagonal se adhiera al tórax
y no al cuello, y que el tramo horizontal
del cinturón de seguridad se adhiera
a la pelvis y no al abdomen del niño.GRUPO 3
Para niños de 22 a 36 kg de peso
existen los correspondientes
dispositivos de retención que permiten
el correcto paso del cinturón de
seguridad.
La fig. 60 muestra un ejemplo del
correcto posicionamiento del niño en el
asiento trasero.
Los niños con más de 1,50 m de
estatura se deben poner los cinturones
como los adultos.
9-18 kg
58AB0A0064C
59AB0A0065C60AB0A0066C
76
SEGURIDAD

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLAS DE
COCHE UNIVERSALES
El vehículo cumple la Directiva Europea 2000/3/CE que regula el montaje de las sillas de coche para niños en los asientos del
vehículo según la siguiente tabla:
Grupo Franjas de pesoAsiento del pasajero delantero(*)Asientos traseros
Airbag activado Airbag desactivado
Grupo 0 hasta 10 kgXUU
Grupo 0+ hasta 13 kgXUU
Grupo 1 9-18 kgXUU
Grupo 2 15-25 kgUUU
Grupo 3 22-36 kgUUU
(*) IMPORTANTE: NO instalar NUNCA las sillas de coche en el asiento delantero en el sentido contrario al de marcha con el airbag activado. Si se desea instalar
una silla de coche en el asiento delantero en sentido contrario al de marcha, es necesario desactivar el airbag específico (ver el apartado “Sistema deprotección
adicional (SRS) – Airbags”)
X= asiento no adecuado para niños de esta categoría de peso
U= apto para los sistemas de sujeción de la categoría "Universal" según el Reglamento Europeo CEE-R44 para los "Grupos" indicados.
77

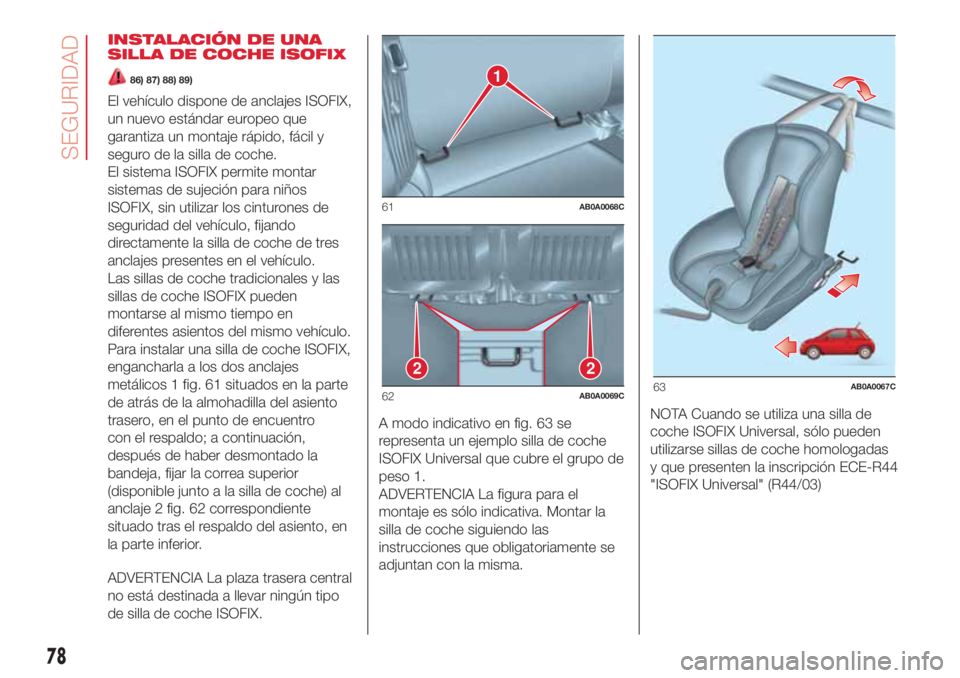

INSTALACIÓN DE UNA
SILLA DE COCHE ISOFIX
86) 87) 88) 89)
El vehículo dispone de anclajes ISOFIX,
un nuevo estándar europeo que
garantiza un montaje rápido, fácil y
seguro de la silla de coche.
El sistema ISOFIX permite montar
sistemas de sujeción para niños
ISOFIX, sin utilizar los cinturones de
seguridad del vehículo, fijando
directamente la silla de coche de tres
anclajes presentes en el vehículo.
Las sillas de coche tradicionales y las
sillas de coche ISOFIX pueden
montarse al mismo tiempo en
diferentes asientos del mismo vehículo.
Para instalar una silla de coche ISOFIX,
engancharla a los dos anclajes
metálicos 1 fig. 61 situados en la parte
de atrás de la almohadilla del asiento
trasero, en el punto de encuentro
con el respaldo; a continuación,
después de haber desmontado la
bandeja, fijar la correa superior
(disponible junto a la silla de coche) al
anclaje 2 fig. 62 correspondiente
situado tras el respaldo del asiento, en
la parte inferior.
ADVERTENCIA La plaza trasera central
no está destinada a llevar ningún tipo
de silla de coche ISOFIX.A modo indicativo en fig. 63 se
representa un ejemplo silla de coche
ISOFIX Universal que cubre el grupo de
peso 1.
ADVERTENCIA La figura para el
montaje es sólo indicativa. Montar la
silla de coche siguiendo las
instrucciones que obligatoriamente se
adjuntan con la misma.NOTA Cuando se utiliza una silla de
coche ISOFIX Universal, sólo pueden
utilizarse sillas de coche homologadas
y que presenten la inscripción ECE-R44
"ISOFIX Universal" (R44/03)
1
61AB0A0068C
22
62AB0A0069C63AB0A0067C
78
SEGURIDAD
