Abarth 500 2018 Notice d'entretien (in French)

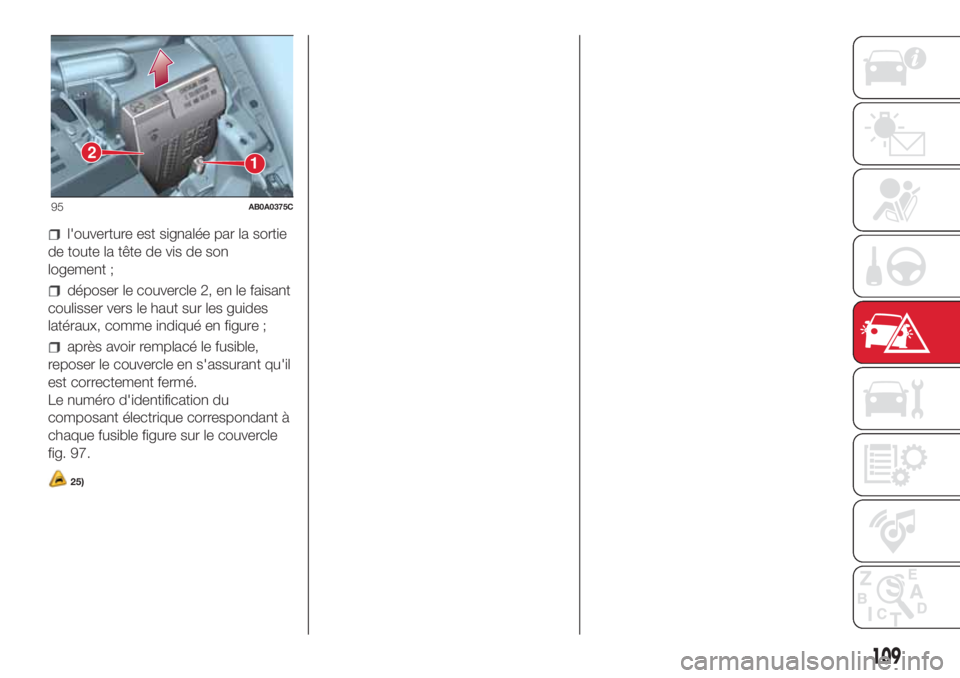

l'ouverture est signalée par la sortie
de toute la tête de vis de son
logement ;
déposer le couvercle 2, en le faisant
coulisser vers le haut sur les guides
latéraux, comme indiqué en figure ;
après avoir remplacé le fusible,
reposer le couvercle en s'assurant qu'il
est correctement fermé.
Le numéro d'identification du
composant électrique correspondant à
chaque fusible figure sur le couvercle
fig. 97.
25)
12
95AB0A0375C
109

CENTRALE DE LA PLANCHE DE BORD
DISPOSITIF PROTÉGÉ FUSIBLE AMPÈRES
Correcteur d'assiette des phares F13
5(*)
Prise de diagnostic, Uconnect, climatiseur, EOBD F36 15
Interrupteur feux de stop, nœud du combiné de bord F37 5
Fermeture centralisée des portes F38 15
Pompe de lave-vitres avant/lave-vitres de lunette arrière F43 15
Lève-vitres côté conducteur F47 20
(*) (suivant modèle)
96AB0A0106C
110
SITUATIONS D'URGENCE

DISPOSITIF PROTÉGÉ FUSIBLE AMPÈRES
Lève-vitres côté passager F48 20
Capteur de stationnement, rétro-éclairage des commandes F49 5
Climatiseur, feux de stop, embrayage, toit ouvrant électrique,
rétroviseurs électriquesF51 7.5
Nœud du combiné de bord F53 5
111

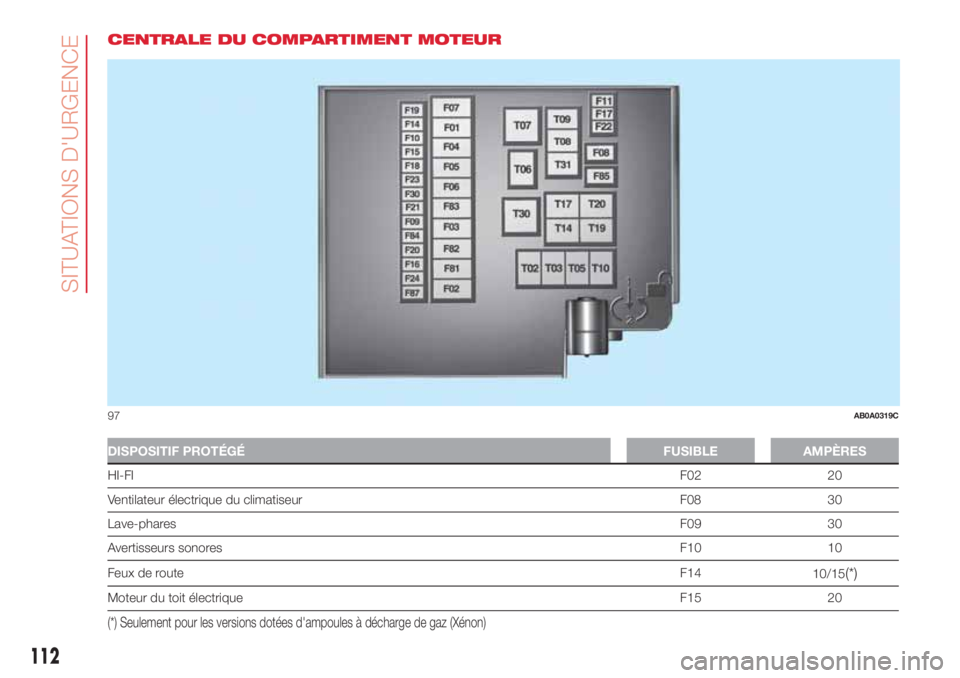

CENTRALE DU COMPARTIMENT MOTEUR
DISPOSITIF PROTÉGÉFUSIBLE AMPÈRES
HI-FIF02 20
Ventilateur électrique du climatiseur F08 30
Lave-pharesF09 30
Avertisseurs sonoresF10 10
Feux de routeF14
10/15
(*)
Moteur du toit électriqueF15 20
(*) Seulement pour les versions dotées d'ampoules à décharge de gaz (Xénon)
97AB0A0319C
112
SITUATIONS D'URGENCE

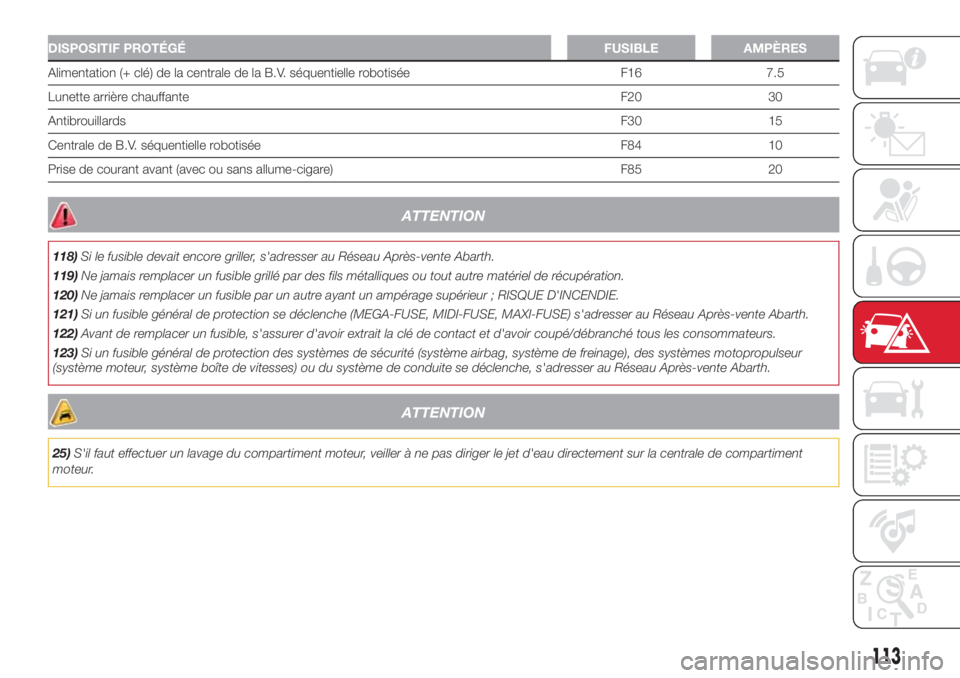

DISPOSITIF PROTÉGÉFUSIBLE AMPÈRES
Alimentation (+ clé) de la centrale de la B.V. séquentielle robotisée F16 7.5
Lunette arrière chauffanteF20 30
AntibrouillardsF30 15
Centrale de B.V. séquentielle robotisée F84 10
Prise de courant avant (avec ou sans allume-cigare) F85 20
ATTENTION
118)Si le fusible devait encore griller, s'adresser au Réseau Après-vente Abarth.
119)Ne jamais remplacer un fusible grillé par des fils métalliques ou tout autre matériel de récupération.
120)Ne jamais remplacer un fusible par un autre ayant un ampérage supérieur ; RISQUE D'INCENDIE.
121)Si un fusible général de protection se déclenche (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE) s'adresser au Réseau Après-vente Abarth.
122)Avant de remplacer un fusible, s'assurer d'avoir extrait la clé de contact et d'avoir coupé/débranché tous les consommateurs.
123)Si un fusible général de protection des systèmes de sécurité (système airbag, système de freinage), des systèmes motopropulseur
(système moteur, système boîte de vitesses) ou du système de conduite se déclenche, s'adresser au Réseau Après-vente Abarth.
ATTENTION
25)S'il faut effectuer un lavage du compartiment moteur, veiller à ne pas diriger le jet d'eau directement sur la centrale de compartiment
moteur.
113

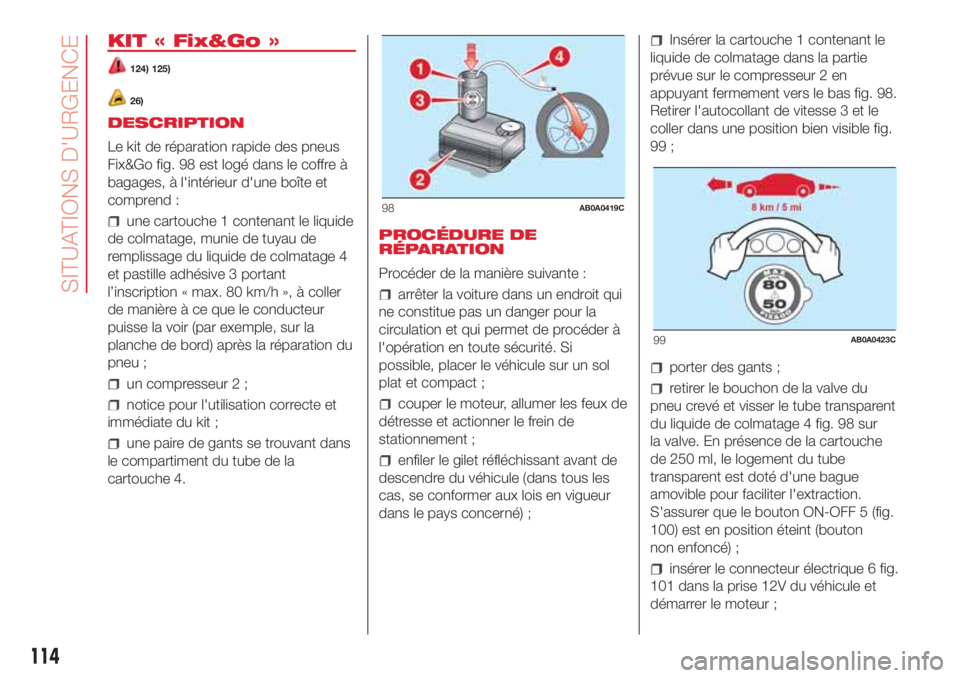

KIT « Fix&Go »
124) 125)
26)
DESCRIPTION
Le kit de réparation rapide des pneus
Fix&Go fig. 98 est logé dans le coffre à
bagages, à l'intérieur d'une boîte et
comprend :
une cartouche 1 contenant le liquide
de colmatage, munie de tuyau de
remplissage du liquide de colmatage 4
et pastille adhésive 3 portant
l’inscription « max. 80 km/h », à coller
de manière à ce que le conducteur
puisse la voir (par exemple, sur la
planche de bord) après la réparation du
pneu ;
un compresseur 2 ;
notice pour l'utilisation correcte et
immédiate du kit ;
une paire de gants se trouvant dans
le compartiment du tube de la
cartouche 4.PROCÉDURE DE
RÉPARATION
Procéder de la manière suivante :
arrêter la voiture dans un endroit qui
ne constitue pas un danger pour la
circulation et qui permet de procéder à
l'opération en toute sécurité. Si
possible, placer le véhicule sur un sol
plat et compact ;
couper le moteur, allumer les feux de
détresse et actionner le frein de
stationnement ;
enfiler le gilet réfléchissant avant de
descendre du véhicule (dans tous les
cas, se conformer aux lois en vigueur
dans le pays concerné) ;
Insérer la cartouche 1 contenant le
liquide de colmatage dans la partie
prévue sur le compresseur 2 en
appuyant fermement vers le bas fig. 98.
Retirer l'autocollant de vitesse 3 et le
coller dans une position bien visible fig.
99 ;
porter des gants ;
retirer le bouchon de la valve du
pneu crevé et visser le tube transparent
du liquide de colmatage 4 fig. 98 sur
la valve. En présence de la cartouche
de 250 ml, le logement du tube
transparent est doté d'une bague
amovible pour faciliter l'extraction.
S'assurer que le bouton ON-OFF 5 (fig.
100) est en position éteint (bouton
non enfoncé) ;
insérer le connecteur électrique 6 fig.
101 dans la prise 12V du véhicule et
démarrer le moteur ;
98AB0A0419C
99AB0A0423C
114
SITUATIONS D'URGENCE

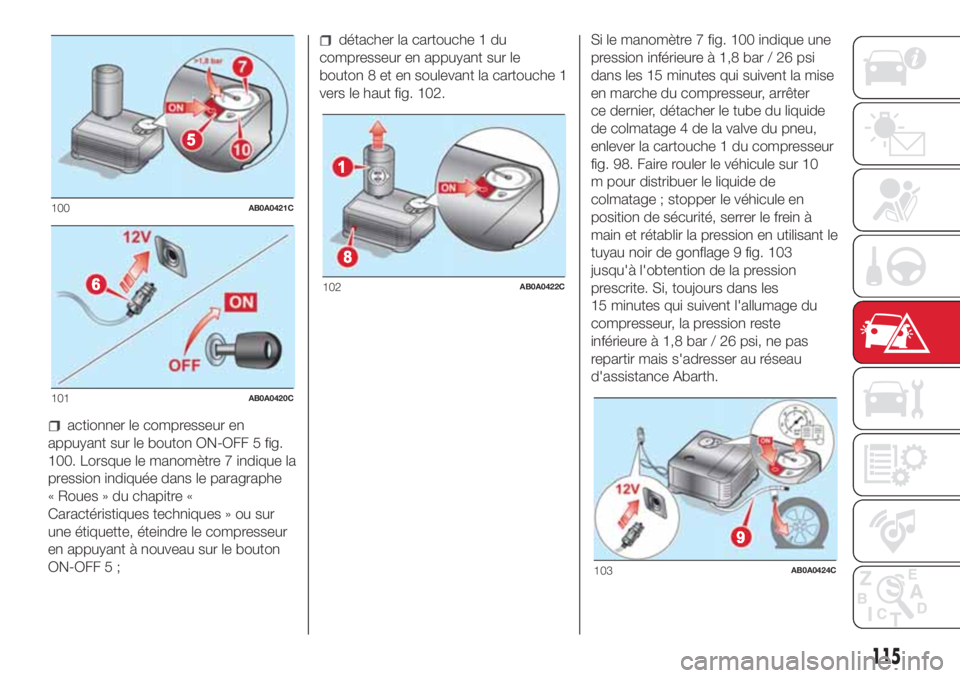

actionner le compresseur en
appuyant sur le bouton ON-OFF 5 fig.
100. Lorsque le manomètre 7 indique la
pression indiquée dans le paragraphe
« Roues » du chapitre «
Caractéristiques techniques » ou sur
une étiquette, éteindre le compresseur
en appuyant à nouveau sur le bouton
ON-OFF 5 ;
détacher la cartouche 1 du
compresseur en appuyant sur le
bouton 8 et en soulevant la cartouche 1
vers le haut fig. 102.Si le manomètre 7 fig. 100 indique une
pression inférieure à 1,8 bar / 26 psi
dans les 15 minutes qui suivent la mise
en marche du compresseur, arrêter
ce dernier, détacher le tube du liquide
de colmatage 4 de la valve du pneu,
enlever la cartouche 1 du compresseur
fig. 98. Faire rouler le véhicule sur 10
m pour distribuer le liquide de
colmatage ; stopper le véhicule en
position de sécurité, serrer le frein à
main et rétablir la pression en utilisant le
tuyau noir de gonflage 9 fig. 103
jusqu'à l'obtention de la pression
prescrite. Si, toujours dans les
15 minutes qui suivent l'allumage du
compresseur, la pression reste
inférieure à 1,8 bar / 26 psi, ne pas
repartir mais s'adresser au réseau
d'assistance Abarth.
100AB0A0421C
101AB0A0420C
102AB0A0422C
103AB0A0424C
115

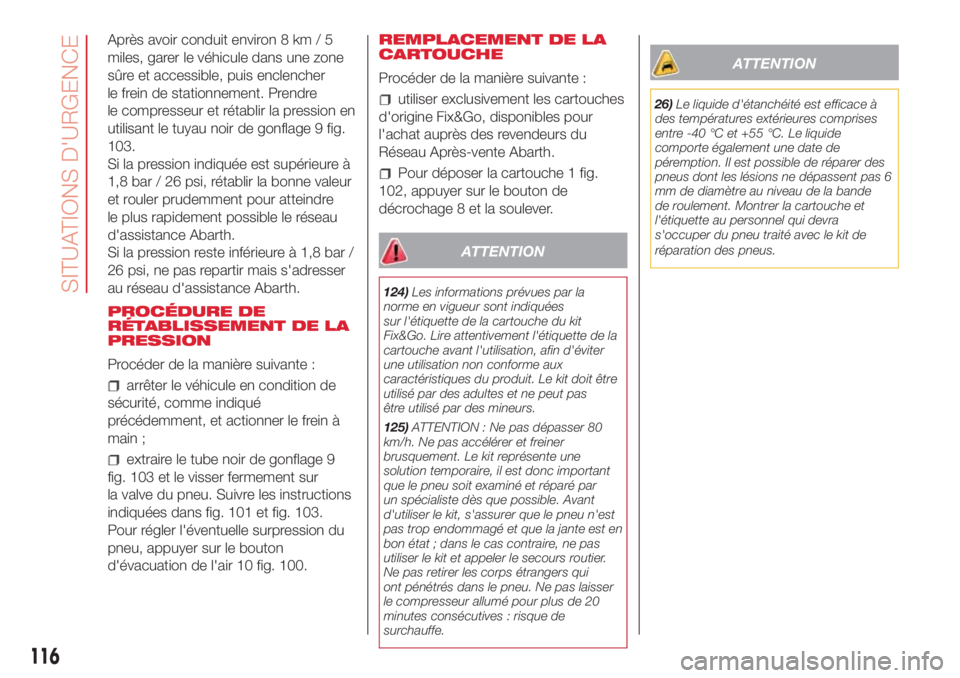

Après avoir conduit environ 8 km / 5
miles, garer le véhicule dans une zone
sûre et accessible, puis enclencher
le frein de stationnement. Prendre
le compresseur et rétablir la pression en
utilisant le tuyau noir de gonflage 9 fig.
103.
Si la pression indiquée est supérieure à
1,8 bar / 26 psi, rétablir la bonne valeur
et rouler prudemment pour atteindre
le plus rapidement possible le réseau
d'assistance Abarth.
Si la pression reste inférieure à 1,8 bar /
26 psi, ne pas repartir mais s'adresser
au réseau d'assistance Abarth.
PROCÉDURE DE
RÉTABLISSEMENT DE LA
PRESSION
Procéder de la manière suivante :
arrêter le véhicule en condition de
sécurité, comme indiqué
précédemment, et actionner le frein à
main ;
extraire le tube noir de gonflage 9
fig. 103 et le visser fermement sur
la valve du pneu. Suivre les instructions
indiquées dans fig. 101 et fig. 103.
Pour régler l'éventuelle surpression du
pneu, appuyer sur le bouton
d'évacuation de l'air 10 fig. 100.REMPLACEMENT DE LA
CARTOUCHE
Procéder de la manière suivante :
utiliser exclusivement les cartouches
d'origine Fix&Go, disponibles pour
l'achat auprès des revendeurs du
Réseau Après-vente Abarth.
Pour déposer la cartouche 1 fig.
102, appuyer sur le bouton de
décrochage 8 et la soulever.
ATTENTION
124)Les informations prévues par la
norme en vigueur sont indiquées
sur l'étiquette de la cartouche du kit
Fix&Go. Lire attentivement l'étiquette de la
cartouche avant l'utilisation, afin d'éviter
une utilisation non conforme aux
caractéristiques du produit. Le kit doit être
utilisé par des adultes et ne peut pas
être utilisé par des mineurs.
125)ATTENTION : Ne pas dépasser 80
km/h. Ne pas accélérer et freiner
brusquement. Le kit représente une
solution temporaire, il est donc important
que le pneu soit examiné et réparé par
un spécialiste dès que possible. Avant
d'utiliser le kit, s'assurer que le pneu n'est
pas trop endommagé et que la jante est en
bon état ; dans le cas contraire, ne pas
utiliser le kit et appeler le secours routier.
Ne pas retirer les corps étrangers qui
ont pénétrés dans le pneu. Ne pas laisser
le compresseur allumé pour plus de 20
minutes consécutives : risque de
surchauffe.
ATTENTION
26)Le liquide d'étanchéité est efficace à
des températures extérieures comprises
entre -40 °C et +55 °C. Le liquide
comporte également une date de
péremption. Il est possible de réparer des
pneus dont les lésions ne dépassent pas 6
mm de diamètre au niveau de la bande
de roulement. Montrer la cartouche et
l'étiquette au personnel qui devra
s'occuper du pneu traité avec le kit de
réparation des pneus.
116
SITUATIONS D'URGENCE

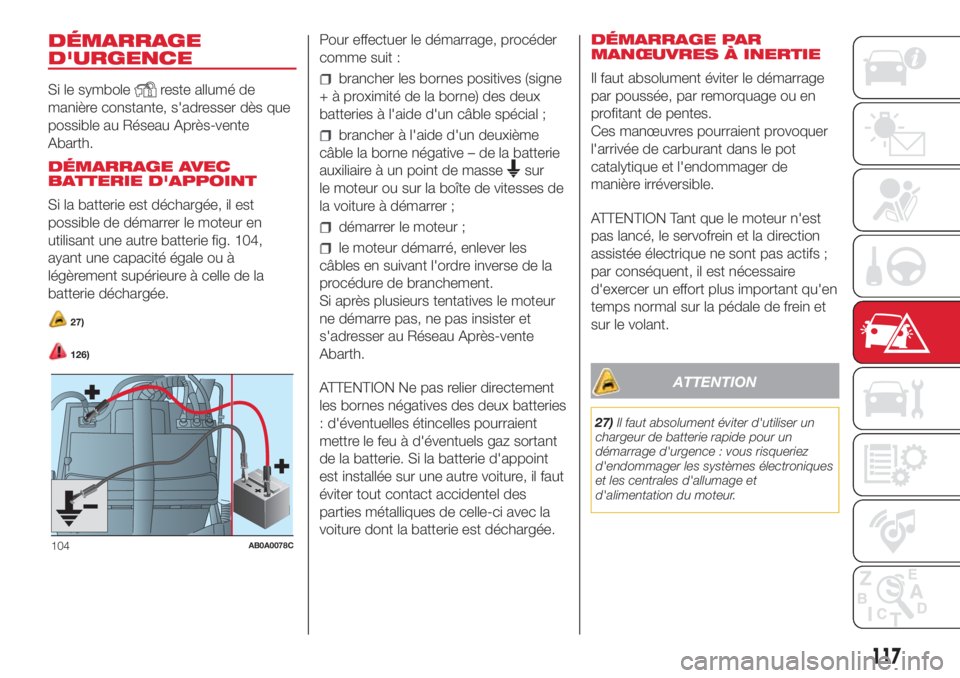

DÉMARRAGE
D'URGENCE
Si le symbolereste allumé de
manière constante, s'adresser dès que
possible au Réseau Après-vente
Abarth.
DÉMARRAGE AVEC
BATTERIE D'APPOINT
Si la batterie est déchargée, il est
possible de démarrer le moteur en
utilisant une autre batterie fig. 104,
ayant une capacité égale ou à
légèrement supérieure à celle de la
batterie déchargée.
27)
126)
Pour effectuer le démarrage, procéder
comme suit :
brancher les bornes positives (signe
+ à proximité de la borne) des deux
batteries à l'aide d'un câble spécial ;
brancher à l'aide d'un deuxième
câble la borne négative – de la batterie
auxiliaire à un point de masse
sur
le moteur ou sur la boîte de vitesses de
la voiture à démarrer ;
démarrer le moteur ;
le moteur démarré, enlever les
câbles en suivant l'ordre inverse de la
procédure de branchement.
Si après plusieurs tentatives le moteur
ne démarre pas, ne pas insister et
s'adresser au Réseau Après-vente
Abarth.
ATTENTION Ne pas relier directement
les bornes négatives des deux batteries
: d'éventuelles étincelles pourraient
mettre le feu à d'éventuels gaz sortant
de la batterie. Si la batterie d'appoint
est installée sur une autre voiture, il faut
éviter tout contact accidentel des
parties métalliques de celle-ci avec la
voiture dont la batterie est déchargée.DÉMARRAGE PAR
MANŒUVRES À INERTIE
Il faut absolument éviter le démarrage
par poussée, par remorquage ou en
profitant de pentes.
Ces manœuvres pourraient provoquer
l'arrivée de carburant dans le pot
catalytique et l'endommager de
manière irréversible.
ATTENTION Tant que le moteur n'est
pas lancé, le servofrein et la direction
assistée électrique ne sont pas actifs ;
par conséquent, il est nécessaire
d'exercer un effort plus important qu'en
temps normal sur la pédale de frein et
sur le volant.
ATTENTION
27)Il faut absolument éviter d'utiliser un
chargeur de batterie rapide pour un
démarrage d'urgence : vous risqueriez
d'endommager les systèmes électroniques
et les centrales d'allumage et
d'alimentation du moteur.
104AB0A0078C
117

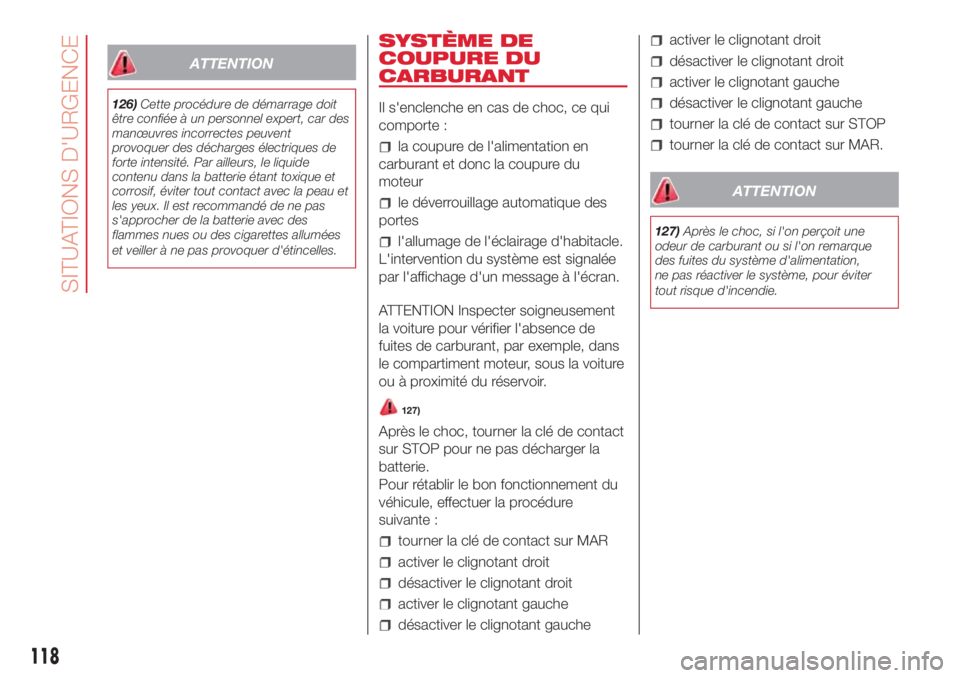

ATTENTION
126)Cette procédure de démarrage doit
être confiée à un personnel expert, car des
manœuvres incorrectes peuvent
provoquer des décharges électriques de
forte intensité. Par ailleurs, le liquide
contenu dans la batterie étant toxique et
corrosif, éviter tout contact avec la peau et
les yeux. Il est recommandé de ne pas
s'approcher de la batterie avec des
flammes nues ou des cigarettes allumées
et veiller à ne pas provoquer d'étincelles.
SYSTÈME DE
COUPURE DU
CARBURANT
Il s'enclenche en cas de choc, ce qui
comporte :
la coupure de l'alimentation en
carburant et donc la coupure du
moteur
le déverrouillage automatique des
portes
l'allumage de l'éclairage d'habitacle.
L'intervention du système est signalée
par l'affichage d'un message à l'écran.
ATTENTION Inspecter soigneusement
la voiture pour vérifier l'absence de
fuites de carburant, par exemple, dans
le compartiment moteur, sous la voiture
ou à proximité du réservoir.
127)
Après le choc, tourner la clé de contact
sur STOP pour ne pas décharger la
batterie.
Pour rétablir le bon fonctionnement du
véhicule, effectuer la procédure
suivante :
tourner la clé de contact sur MAR
activer le clignotant droit
désactiver le clignotant droit
activer le clignotant gauche
désactiver le clignotant gauche
activer le clignotant droit
désactiver le clignotant droit
activer le clignotant gauche
désactiver le clignotant gauche
tourner la clé de contact sur STOP
tourner la clé de contact sur MAR.
ATTENTION
127)Après le choc, si l'on perçoit une
odeur de carburant ou si l'on remarque
des fuites du système d'alimentation,
ne pas réactiver le système, pour éviter
tout risque d'incendie.
118
SITUATIONS D'URGENCE
