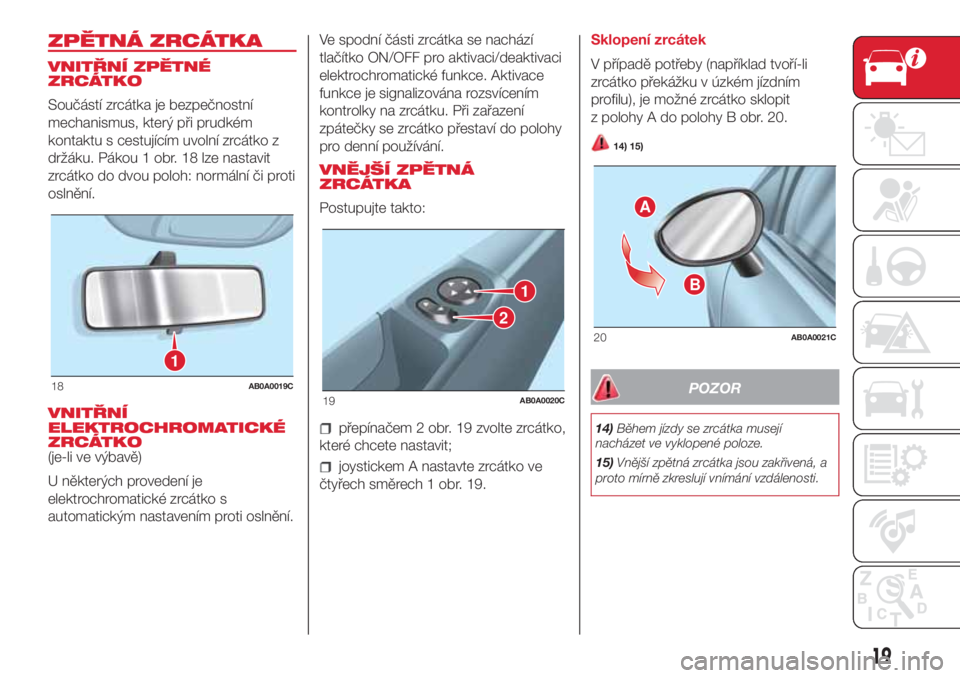

ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ
ZRCÁTKO
Součástí zrcátka je bezpečnostní
mechanismus, který při prudkém
kontaktu s cestujícím uvolní zrcátko z
držáku. Pákou 1 obr. 18 lze nastavit
zrcátko do dvou poloh: normální či proti
oslnění.
VNITŘNÍ
ELEKTROCHROMATICKÉ
ZRCÁTKO
(je-li ve výbavě)
U některých provedení je
elektrochromatické zrcátko s
automatickým nastavením proti oslnění.Ve spodní části zrcátka se nachází
tlačítko ON/OFF pro aktivaci/deaktivaci
elektrochromatické funkce. Aktivace
funkce je signalizována rozsvícením
kontrolky na zrcátku. Při zařazení
zpátečky se zrcátko přestaví do polohy
pro denní používání.
VNĚJŠÍ ZPĚTNÁ
ZRCÁTKA
Postupujte takto:
přepínačem 2 obr. 19 zvolte zrcátko,
které chcete nastavit;
joystickem A nastavte zrcátko ve
čtyřech směrech 1 obr. 19.Sklopení zrcátek
V případě potřeby (například tvoří-li
zrcátko překážku v úzkém jízdním
profilu), je možné zrcátko sklopit
z polohy A do polohy B obr. 20.
14) 15)
POZOR
14)Během jízdy se zrcátka musejí
nacházet ve vyklopené poloze.
15)Vnější zpětná zrcátka jsou zakřivená, a
proto mírně zkreslují vnímání vzdálenosti.
1
18AB0A0019C
1
2
19AB0A0020C
A
B
20AB0A0021C
19

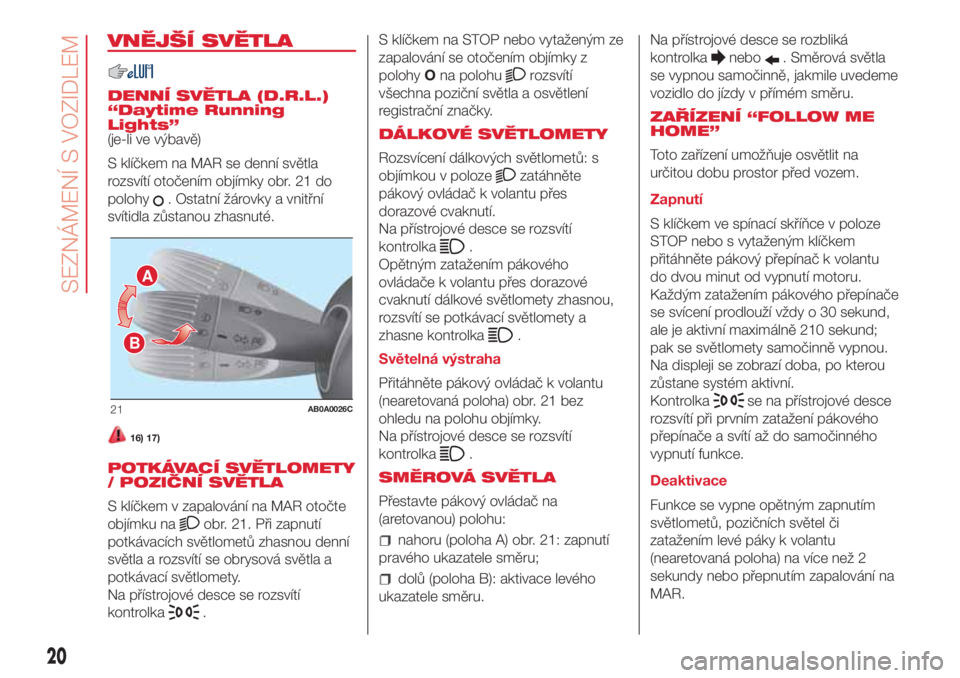

VNĚJŠÍ SVĚTLA
DENNÍ SVĚTLA (D.R.L.)
“Daytime Running
Lights”
(je-li ve výbavě)
S klíčkem na MAR se denní světla
rozsvítí otočením objímky obr. 21 do
polohy
. Ostatní žárovky a vnitřní
svítidla zůstanou zhasnuté.
16) 17)
POTKÁVACÍ SVĚTLOMETY
/ POZIČNÍ SVĚTLA
S klíčkem v zapalování na MAR otočte
objímku na
obr. 21. Při zapnutí
potkávacích světlometů zhasnou denní
světla a rozsvítí se obrysová světla a
potkávací světlomety.
Na přístrojové desce se rozsvítí
kontrolka
.S klíčkem na STOP nebo vytaženým ze
zapalování se otočením objímky z
polohyOna polohu
rozsvítí
všechna poziční světla a osvětlení
registrační značky.
DÁLKOVÉ SVĚTLOMETY
Rozsvícení dálkových světlometů: s
objímkou v poloze
zatáhněte
pákový ovládač k volantu přes
dorazové cvaknutí.
Na přístrojové desce se rozsvítí
kontrolka
.
Opětným zatažením pákového
ovládače k volantu přes dorazové
cvaknutí dálkové světlomety zhasnou,
rozsvítí se potkávací světlomety a
zhasne kontrolka
.
Světelná výstraha
Přitáhněte pákový ovládač k volantu
(nearetovaná poloha) obr. 21 bez
ohledu na polohu objímky.
Na přístrojové desce se rozsvítí
kontrolka
.
SMĚROVÁ SVĚTLA
Přestavte pákový ovládač na
(aretovanou) polohu:
nahoru (poloha A) obr. 21: zapnutí
pravého ukazatele směru;
dolů (poloha B): aktivace levého
ukazatele směru.Na přístrojové desce se rozbliká
kontrolka
nebo. Směrová světla
se vypnou samočinně, jakmile uvedeme
vozidlo do jízdy v přímém směru.
ZAŘÍZENÍ “FOLLOW ME
HOME”
Toto zařízení umožňuje osvětlit na
určitou dobu prostor před vozem.
Zapnutí
S klíčkem ve spínací skříňce v poloze
STOP nebo s vytaženým klíčkem
přitáhněte pákový přepínač k volantu
do dvou minut od vypnutí motoru.
Každým zatažením pákového přepínače
se svícení prodlouží vždy o 30 sekund,
ale je aktivní maximálně 210 sekund;
pak se světlomety samočinně vypnou.
Na displeji se zobrazí doba, po kterou
zůstane systém aktivní.
Kontrolka
se na přístrojové desce
rozsvítí při prvním zatažení pákového
přepínače a svítí až do samočinného
vypnutí funkce.
Deaktivace
Funkce se vypne opětným zapnutím
světlometů, pozičních světel či
zatažením levé páky k volantu
(nearetovaná poloha) na více než 2
sekundy nebo přepnutím zapalování na
MAR.
A
B
21AB0A0026C
20
SEZNÁMENÍ S VOZIDLEM

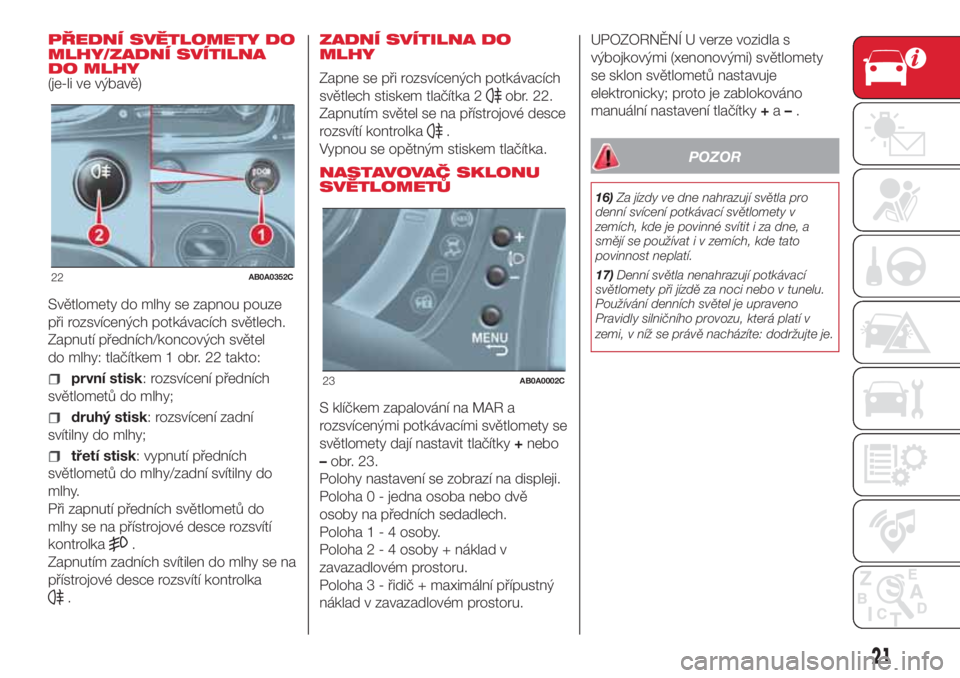

PŘEDNÍ SVĚTLOMETY DO
MLHY/ZADNÍ SVÍTILNA
DO MLHY
(je-li ve výbavě)
Světlomety do mlhy se zapnou pouze
při rozsvícených potkávacích světlech.
Zapnutí předních/koncových světel
do mlhy: tlačítkem 1 obr. 22 takto:
první stisk: rozsvícení předních
světlometů do mlhy;
druhý stisk: rozsvícení zadní
svítilny do mlhy;
třetí stisk: vypnutí předních
světlometů do mlhy/zadní svítilny do
mlhy.
Při zapnutí předních světlometů do
mlhy se na přístrojové desce rozsvítí
kontrolka
.
Zapnutím zadních svítilen do mlhy se na
přístrojové desce rozsvítí kontrolka
.ZADNÍ SVÍTILNA DO
MLHY
Zapne se při rozsvícených potkávacích
světlech stiskem tlačítka 2
obr. 22.
Zapnutím světel se na přístrojové desce
rozsvítí kontrolka
.
Vypnou se opětným stiskem tlačítka.
NASTAVOVAČ SKLONU
SVĚTLOMETŮ
S klíčkem zapalování na MAR a
rozsvícenými potkávacími světlomety se
světlomety dají nastavit tlačítky+nebo
–obr. 23.
Polohy nastavení se zobrazí na displeji.
Poloha 0 - jedna osoba nebo dvě
osoby na předních sedadlech.
Poloha1-4osoby.
Poloha2-4osoby + náklad v
zavazadlovém prostoru.
Poloha 3 - řidič + maximální přípustný
náklad v zavazadlovém prostoru.UPOZORNĚNÍ U verze vozidla s
výbojkovými (xenonovými) světlomety
se sklon světlometů nastavuje
elektronicky; proto je zablokováno
manuální nastavení tlačítky+a–.
POZOR
16)Za jízdy ve dne nahrazují světla pro
denní svícení potkávací světlomety v
zemích, kde je povinné svítit i za dne, a
smějí se používat i v zemích, kde tato
povinnost neplatí.
17)Denní světla nenahrazují potkávací
světlomety při jízdě za noci nebo v tunelu.
Používání denních světel je upraveno
Pravidly silničního provozu, která platí v
zemi, v níž se právě nacházíte: dodržujte je.
22AB0A0352C
23AB0A0002C
21

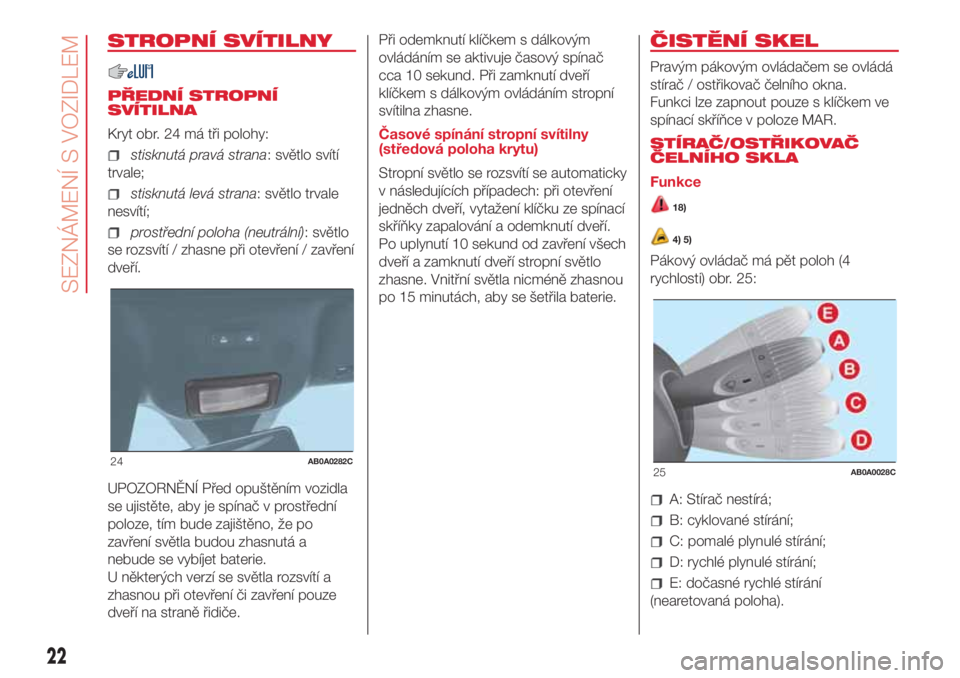

STROPNÍ SVÍTILNY
PŘEDNÍ STROPNÍ
SVÍTILNA
Kryt obr. 24 má tři polohy:
stisknutá pravá strana: světlo svítí
trvale;
stisknutá levá strana: světlo trvale
nesvítí;
prostřední poloha (neutrální): světlo
se rozsvítí / zhasne při otevření / zavření
dveří.
UPOZORNĚNÍ Před opuštěním vozidla
se ujistěte, aby je spínač v prostřední
poloze, tím bude zajištěno, že po
zavření světla budou zhasnutá a
nebude se vybíjet baterie.
U některých verzí se světla rozsvítí a
zhasnou při otevření či zavření pouze
dveří na straně řidiče.Při odemknutí klíčkem s dálkovým
ovládáním se aktivuje časový spínač
cca 10 sekund. Při zamknutí dveří
klíčkem s dálkovým ovládáním stropní
svítilna zhasne.
Časové spínání stropní svítilny
(středová poloha krytu)
Stropní světlo se rozsvítí se automaticky
v následujících případech: při otevření
jedněch dveří, vytažení klíčku ze spínací
skříňky zapalování a odemknutí dveří.
Po uplynutí 10 sekund od zavření všech
dveří a zamknutí dveří stropní světlo
zhasne. Vnitřní světla nicméně zhasnou
po 15 minutách, aby se šetřila baterie.
ČISTĚNÍ SKEL
Pravým pákovým ovládačem se ovládá
stírač / ostřikovač čelního okna.
Funkci lze zapnout pouze s klíčkem ve
spínací skříňce v poloze MAR.
STÍRAČ/OSTŘIKOVAČ
ČELNÍHO SKLA
Funkce
18)
4) 5)
Pákový ovládač má pět poloh (4
rychlosti) obr. 25:
A: Stírač nestírá;
B: cyklované stírání;
C: pomalé plynulé stírání;
D: rychlé plynulé stírání;
E: dočasné rychlé stírání
(nearetovaná poloha).
24AB0A0282C25AB0A0028C
22
SEZNÁMENÍ S VOZIDLEM

Dočasný rychlý chod je omezen na
dobu manuálního držení páky v této
poloze. Při uvolnění se páka vrátí do
polohy A a stírač se automaticky
zastaví.
Funkce “inteligentního ostřikování”
Ostřikovač čelního okna se spustí
přitažením pákového přepínače
k volantu (nearetovaná poloha).
Podržením páky v poloze přitažené k
volantu se uvede jedním pohybem
do činnosti ostřikování i stírání čelního
okna. Stane se tak, jestliže páku
ostřikovače přidržíte déle než půl
sekundy.
Jakmile páku ostřikovače uvolníte,
stírač čelního okna ještě několikrát setře
čelní okno a celá akce skončí za
několik sekund posledním "definitivním"
setřením.
STÍRAČ/OSTŘIKOVAČ
ZADNÍHO OKNA
Funkce
6)
Funkci lze zapnout pouze s klíčkem ve
spínací skříňce v poloze MAR.
Otočením objímky na polohu
zapnete stírač zadního okna.Při zapnutých stíračích čelního okna se
otočením objímky
do polohy spustí
i stírač zadního okna, který (v
jednotlivých polohách pákového
přepínače) funguje synchronně se
stíračem čelního okna, ale s polovičním
počtem kmitů. Jestliže jsou stírače
čelního okna aktivní a zařadíte
zpátečku, automaticky se spustí i stírač
zadního okna pomalým plynulým
stíráním. Při vyřazení zpátečky se stírač
zastaví.
Funkce “inteligentního ostřikování”
Ostřikovač zadního okna se spustí
zatlačením pákového přepínače k
palubní desce (nearetovaná poloha).
Podržením páky v této poloze se uvede
jedním pohybem do činnosti ostřikování
i stírání zadního okna. Stane se tak
automaticky, jestliže páku ostřikovače
přidržíte více než půl sekundy.
Jakmile páku ostřikovače zadního okna
uvolníte, stírač čelního okna ještě
několikrát setře čelní okno a celá akce
skončí za několik sekund posledním
„definitivním“ setřením.POZOR
4)Nepoužívejte stírače pro odstranění
sněhu nebo ledu z čelního okna. Je-li stírač
vystaven silnému namáhání, zasáhne
ochrana motoru, která motor zastaví byť
jen na několik sekund. Pokud by pak
stírače nezačaly znovu fungovat, obraťte se
na autorizovaný servis Abarth.
5)Nezapínejte stírače, jsou-li odklopené od
čelního skla.
6)Nepoužívejte stírače pro odstranění
nánosu sněhu nebo ledu z čelního okna.
Je-li stírač zadního okna vystaven silnému
namáhání, zasáhne ochrana motoru,
která motor zastaví i na několik sekund.
Pokud by pak stírače nezačaly znovu
fungovat, obraťte se na autorizovaný servis
Abarth.
POZOR
18)Pokud je nutné očistit sklo, ujistěte se,
že je stírač vypnutý nebo že je klíček
zapalování na STOP.
23

MANUÁLNÍ KLIMATIZACE
(je-li ve výbavě)
.

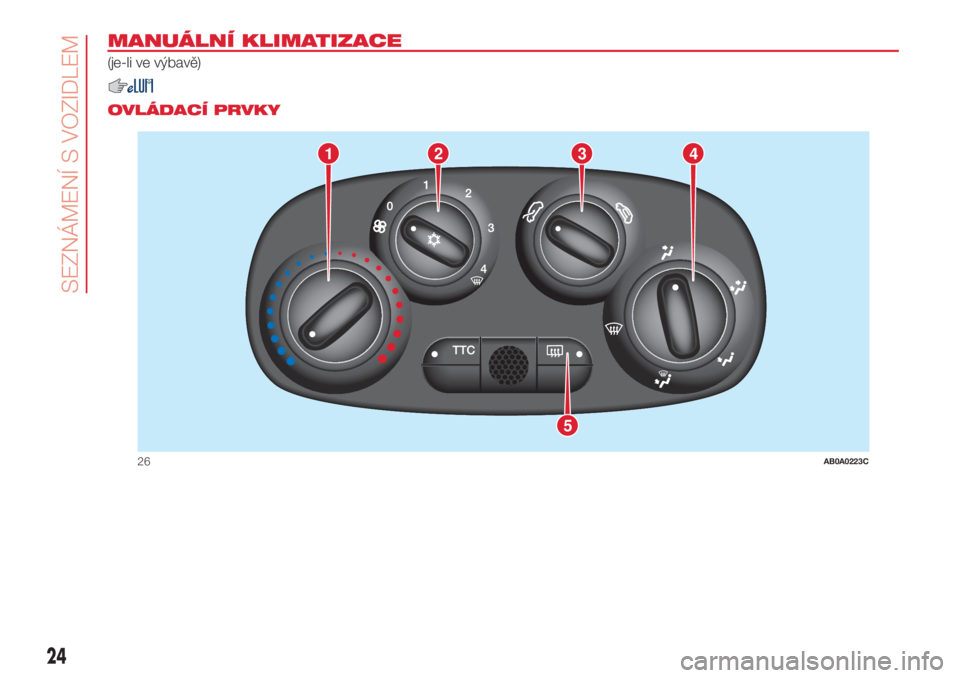

OVLÁDACÍ PRVKY
1
5
234
26AB0A0223C
24
SEZNÁMENÍ S VOZIDLEM

1. Otočný ovládač teploty vzduchu
Červené pole: teplý vzduch;
modré pole = studený vzduch.
2. Otočný ovládač rychlosti
ventilátoru / zapnutí a vypnutí
klimatizace
Stiskem ovladače se zapne klimatizace,
současně se rozsvítí kontrolka v
ovladači; tím se rychleji vychladí kabina.
POZN. Nastavením ovládače na 0
nebude z vývodů proudit vzduch.
2)
3. Otočný ovládač recirkulace
vzduchu
– recirkulace vzduchu v kabině
– přívod vzduchu zvenku
UPOZORNĚNÍ Doporučujeme zapnout
recirkulaci vzduchu v kabině při stání
v koloně nebo v tunelu, aby se
zabránilo přívodu znečištěného
vzduchu zvenku. Nenechávejte
recirkulaci dlouho v provozu, zvlášť
pokud ve vozidle cestuje více osob, aby
se okna nezamlžila zevnitř.
4. Otočný ovládač rozvodu vzduchu
do prostředních a postranních
vývodů vzduchu v palubní desce na
hruť a obličeje v teplých ročních
obdobích.
rozdělení mezi vývody na nohy
(teplejší vzduch) a v palubní desce
(chladnější vzduch).
do vývodů vzduchu na nohy.
Přirozená tendence tepla stoupat
vzhůru umožňuje nejrychleji vyhřát
interiér a vytvořit pocit tepla.
rozdělení mezi vývody na nohy, na
čelní sklo a na boční okna. Tento
rozvod vzduchu také umožňuje
vyhřátím kabiny předejít zamlžení skel.
do vývodů na čelní okno a přední
boční okna pro odmlžení nebo
rozmrazení skel.
UPOZORNĚNÍ Při teplém a vlhkém
počasí může chladný vzduch
zkondenzovat na vnější ploše čelního
skla a omezit tak výhled z vozidla.
5. Zapínací/vypínací tlačítko
vyhřívaní zadního skla.
Zapnutím se rozsvítí kontrolka v tomto
tlačítku.
Rychlé odstranění
zamlžení a námrazy z
čelního okna předních
bočních oken (MAX-DEF)
Postupujte takto:
otočte ovládač 1 do červeného pole;
otočte ovládač 3 na;
otočte ovládač 4 na;
otočte ovládač 2 na 4(nejvyšší
rychlost ventilátoru).
POZOR
2)V soustavě je naplněné chladivo R134a
či R1234yf, které je kompatibilní s předpisy
platnými v zemi dovozu vozidla. V případě
nabíjení použijte výhradně plyn uvedený
na příslušném štítku v motorovém
prostoru. Použitím jiných chladiv se naruší
účinnost a celistvost klimatizace. I mazací
olej, používaný pro kompresor, je úzce
vázán na typ chladícího plynu, obraťte se
na Autorizovaný servis Abarth.
25

AUTOMATICKÁ KLIMATIZACE.
(je-li ve výbavě).
OVLÁDACÍ PRVKY
2765
9104
11381
27AB0A0224C
26
SEZNÁMENÍ S VOZIDLEM

3)
Automatická klimatizace reguluje
automaticky podle nastavení uživatelem
teplotu, průtok a rozvod vzduchu a i
funkci recirkulaci. Tato nastavení si
uživatel může nicméně upravit: tím se
klimatizace přepne do manuálního
režimu (kontrolka v tlačítku AUTO 1 obr.
27 zhasne).
1. Tlačítko AUTO: zapnutí
automatického fungování
klimatizace
2. Tlačítko
: zapnutí a vypnutí
kompresoru klimatizace; Je-li
kompresor zapnutý, svítí kontrolka v
tlačítku.
3. Tlačítko OFF: vypnutí klimatizace
4. Tlačítko
: zapnutí a vypnutí
recirkulace vzduchu v kabině. Není
vhodné používat recirkulaci vzduchu
při nízké vnější teplotě, protože by
se mohla rychle zamlžit okna.
5. Tlačítko
: nastavení teploty.
Stiskem tlačítka
lze teplotu zvýšit;
stiskem tlačítka
lze teplotu snížit.
6. Tlačítka
: nastavení rychlosti
ventilátoru. Stiskem tlačítka
lze
zvýšit přívod vzduchu do kabiny;
stiskem tlačítka
ho lze snížit.7. Tlačítko
: proud vzduchu do
vývodů na čelní okno a přední boční
okna pro odmlžení či odmrazení
skel.
8. Tlačítko
: proud vzduchu do
prostředních a postranních vývodů v
palubní desce pro ofukování hrudi
a obličeje v teplých ročních
obdobích.
9. Tlačítko
: vzduch do prostoru
nohou u předních míst. Přirozená
tendence tepla stoupat vzhůru
umožňuje nejrychleji vyhřát interiér a
vytvořit pocit tepla.
10. Tlačítko
: zapínací/vypínací
tlačítko vyhřívaní zadního skla.
11. Tlačítko
: odmlžení/odmrazení
předních oken. Funkce zůstane
zapnuta asi tři minuty od momentu,
kdy teplota chladicí kapaliny
překročí 50 °C .
UPOZORNĚNÍ Při teplém a vlhkém
počasí může chladný vzduch
zkondenzovat na vnější ploše čelního
skla a omezit tak výhled z vozidla.
POZOR
3)V soustavě je naplněné chladivo R134a
či R1234yf, které je kompatibilní s předpisy
platnými v zemi dovozu vozidla. V případě
nabíjení použijte výhradně plyn uvedený
na příslušném štítku v motorovém
prostoru. Použitím jiných chladiv se naruší
účinnost a celistvost klimatizace. I mazací
olej, používaný pro kompresor, je úzce
vázán na typ chladícího plynu, obraťte se
na Autorizovaný servis Abarth.
27

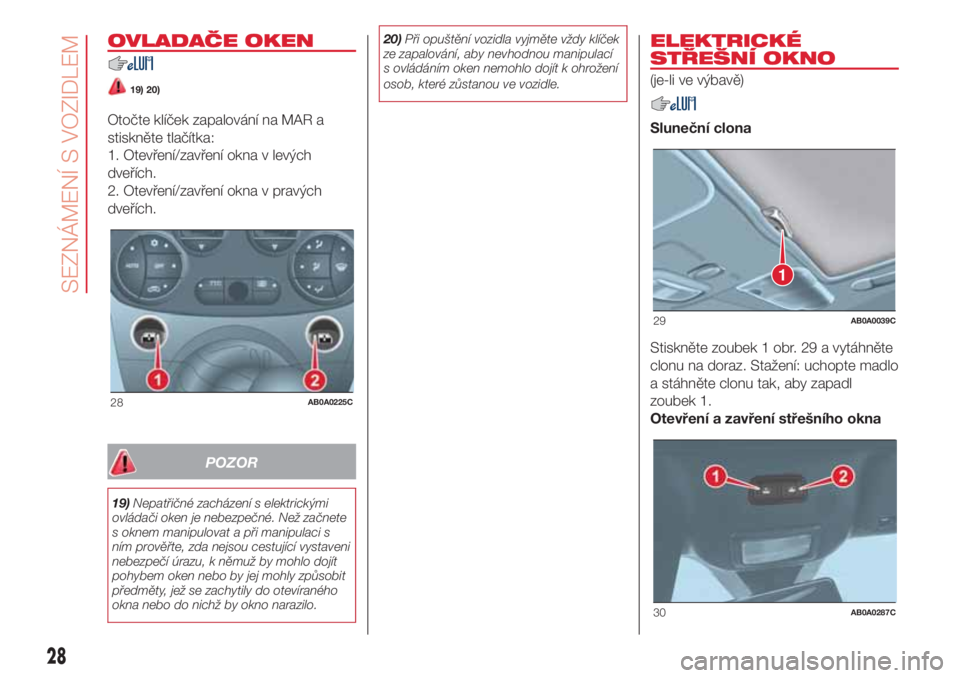

OVLADAČE OKEN
19) 20)
Otočte klíček zapalování na MAR a
stiskněte tlačítka:
1. Otevření/zavření okna v levých
dveřích.
2. Otevření/zavření okna v pravých
dveřích.
POZOR
19)Nepatřičné zacházení s elektrickými
ovládači oken je nebezpečné. Než začnete
s oknem manipulovat a při manipulaci s
ním prověřte, zda nejsou cestující vystaveni
nebezpečí úrazu, k němuž by mohlo dojít
pohybem oken nebo by jej mohly způsobit
předměty, jež se zachytily do otevíraného
okna nebo do nichž by okno narazilo.20)Při opuštění vozidla vyjměte vždy klíček
ze zapalování, aby nevhodnou manipulací
s ovládáním oken nemohlo dojít k ohrožení
osob, které zůstanou ve vozidle.
ELEKTRICKÉ
STŘEŠNÍ OKNO
(je-li ve výbavě)
Sluneční clona
Stiskněte zoubek 1 obr. 29 a vytáhněte
clonu na doraz. Stažení: uchopte madlo
a stáhněte clonu tak, aby zapadl
zoubek 1.
Otevření a zavření střešního okna
28AB0A0225C
1
29AB0A0039C
30AB0A0287C
28
SEZNÁMENÍ S VOZIDLEM
