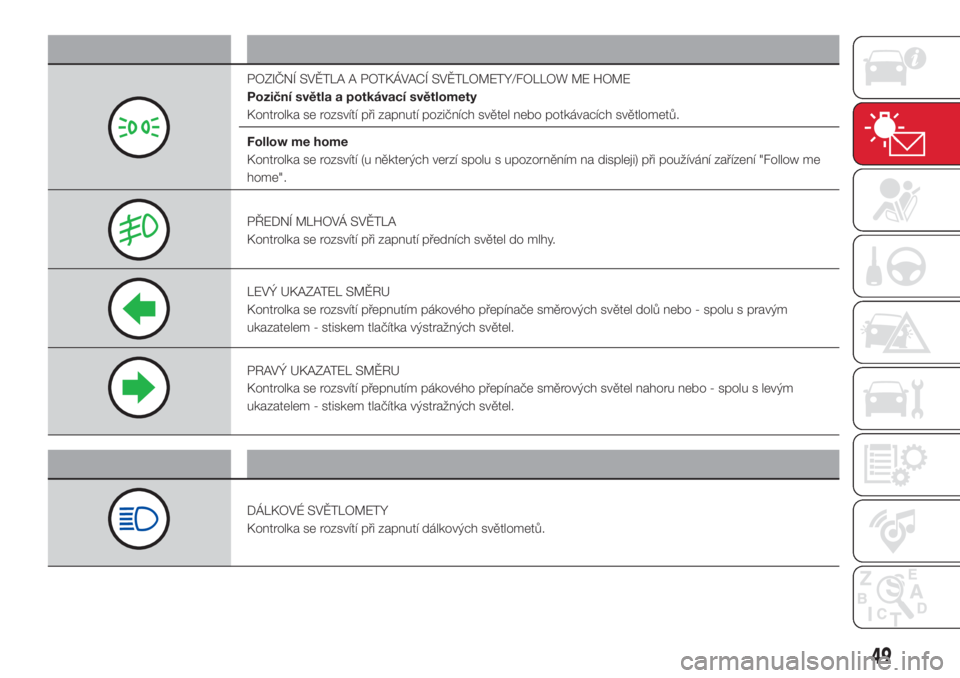

Kontrolka Význam
POZIČNÍ SVĚTLA A POTKÁVACÍ SVĚTLOMETY/FOLLOW ME HOME
Poziční světla a potkávací světlomety
Kontrolka se rozsvítí při zapnutí pozičních světel nebo potkávacích světlometů.
Follow me home
Kontrolka se rozsvítí (u některých verzí spolu s upozorněním na displeji) při používání zařízení "Follow me
home".
PŘEDNÍ MLHOVÁ SVĚTLA
Kontrolka se rozsvítí při zapnutí předních světel do mlhy.
LEVÝ UKAZATEL SMĚRU
Kontrolka se rozsvítí přepnutím pákového přepínače směrových světel dolů nebo - spolu s pravým
ukazatelem - stiskem tlačítka výstražných světel.
PRAVÝ UKAZATEL SMĚRU
Kontrolka se rozsvítí přepnutím pákového přepínače směrových světel nahoru nebo - spolu s levým
ukazatelem - stiskem tlačítka výstražných světel.
Kontrolka Význam
DÁLKOVÉ SVĚTLOMETY
Kontrolka se rozsvítí při zapnutí dálkových světlometů.
49
Page 52 of 188
SYMBOLY NA PŘÍSTROJOVÉ DESCE
Symbol Význam
OTEVŘENÉ DVEŘE / VÍKO MOTOROVÉHO / ZAVAZADLOVÉHO PROSTORU
Symboly se u příslušné verze vozidla rozsvítí, jestliže nejsou správně zavřené některé dveře, víko
zavazadlového prostoru či kapota motoru (u příslušné verze vozidla). Pokud jsou dveře vozidla otevřené za
jízdy, ozve se i zvuková výstraha.
NEDOSTATEČNÉ DOBÍJENÍ BATERIE
Jestliže se kontrolka nebo symbol na displeji (u některých verzí spolu s upozorněním na displeji) zůstane
svítit, obraťte se bez prodlení na autorizovaný servis Abarth.
NEDOSTATEČNÝ TLAK MOTOROVÉHO OLEJE/DEGRADOVANÝ MOTOROVÝ OLEJ
Při otočení klíčkem do polohy MAR se ikona zobrazí (podle verze vozidla), ale ihned po naskočení motoru
musí zhasnout.
POZN.: U některých verzí vozidla může mít kontrolka žlutou barvu.
Nedostatečný tlak motorového oleje
Symbol se na displeji zobrazí spolu s upozorněním (podle verze vozidla), jakmile systém detekuje
nedostatečný tlak motorového oleje.
36)
50
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
Page 53 of 188
Symbol Význam
PŘÍLIŠ VYSOKÁ TEPLOTA CHLADICÍ KAPALINY MOTORU
Symbol se na displeji rozsvítí při přehřátí motoru. U některých verzí se zobrazí i upozornění na displeji.
Při normální jízdě: Zastavte vozidlo, vypněte motor a zkontrolujte, zda hladina kapaliny v nádržce
neklesla pod značku MIN. Pokud ano, počkejte, než motor vychladne, pak pomalu a opatrně otevřete
uzávěr, doplňte chladicí kapalinu, zkontrolujte, zda se nachází mezi značkami MIN a MAX na nádržce.
Zkontrolujte vizuálně i případné úniky kapaliny. Pokud se při dalším nastartování motoru kontrolka znovu
rozsvítí, obraťte se na autorizovaný servis Abarth.
Při náročném používání vozidla(např. tažení přípojného vozidla ve stoupání nebo jízda s plně
naloženým vozidlem): zpomalte, a pokud bude kontrolka nadále svítit, zastavte vozidlo. Nechejte motor
běžet2-3minuty a lehce přidejte plyn, aby se zrychlil oběh chladicí kapaliny. Pak motor vypněte.
Zkontrolujte hladinu chladicí kapaliny motoru výše uvedeným postupem.
UPOZORNĚNÍ Po jízdě za velmi náročných podmínek doporučujeme motor před zastavením nechat běžet
několik minut při mírně zvýšených otáčkách.
ZÁVADA SEKVENČNÍ ROBOTIZOVANÉ PŘEVODOVKY
Při otočení klíčku zapalování do polohy MAR se ikona zobrazí, ale po několika sekundách musí zhasnout.
Ikona se rozbliká spolu s upozorněním na displeji a zvukovou výstrahou, jestliže systém zjistí poruchu
převodovky
13)
Závada airbagů(podle výbavy vozidla)
Ikona se rozsvítí při zjištění závady kontrolky
.
PŘEKROČENÍ LIMITU RYCHLOSTI
Symbol se spolu s příslušným upozorněním na displeji zobrazí, jakmile vozidlo překročí limit rychlosti
nastavený v nastavovacím menu (např. 120 km/h). V některých zemích má symbol červenou barvu.
51
Page 54 of 188

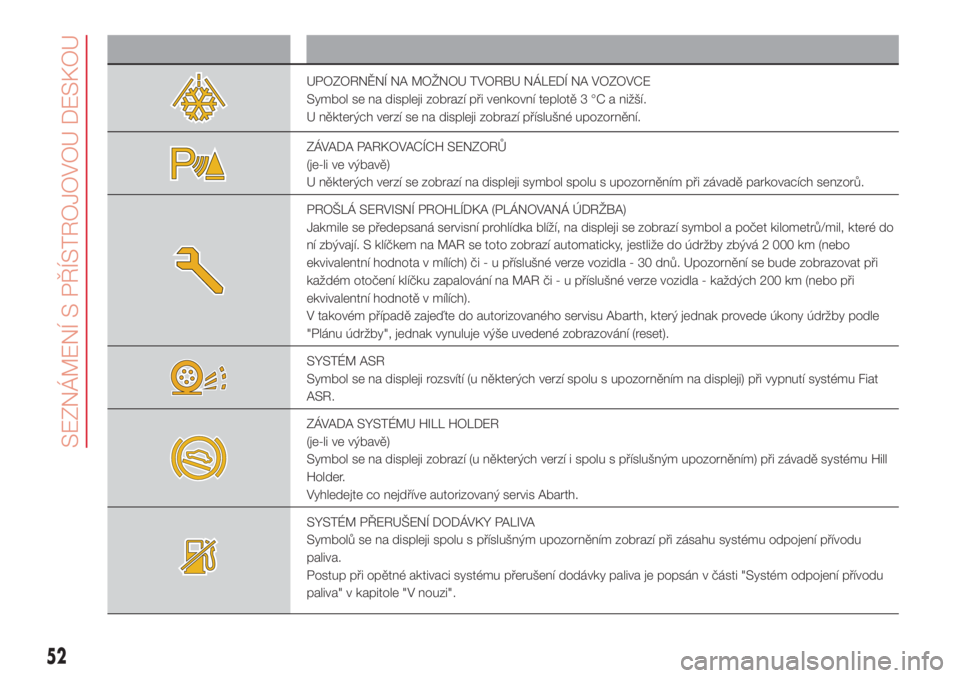

Symbol Význam
UPOZORNĚNÍ NA MOŽNOU TVORBU NÁLEDÍ NA VOZOVCE
Symbol se na displeji zobrazí při venkovní teplotě 3 °C a nižší.
U některých verzí se na displeji zobrazí příslušné upozornění.
ZÁVADA PARKOVACÍCH SENZORŮ
(je-li ve výbavě)
U některých verzí se zobrazí na displeji symbol spolu s upozorněním při závadě parkovacích senzorů.
PROŠLÁ SERVISNÍ PROHLÍDKA (PLÁNOVANÁ ÚDRŽBA)
Jakmile se předepsaná servisní prohlídka blíží, na displeji se zobrazí symbol a počet kilometrů/mil, které do
ní zbývají. S klíčkem na MAR se toto zobrazí automaticky, jestliže do údržby zbývá 2 000 km (nebo
ekvivalentní hodnota v mílích) či - u příslušné verze vozidla - 30 dnů. Upozornění se bude zobrazovat při
každém otočení klíčku zapalování na MAR či - u příslušné verze vozidla - každých 200 km (nebo při
ekvivalentní hodnotě v mílích).
V takovém případě zajeďte do autorizovaného servisu Abarth, který jednak provede úkony údržby podle
"Plánu údržby", jednak vynuluje výše uvedené zobrazování (reset).
SYSTÉM ASR
Symbol se na displeji rozsvítí (u některých verzí spolu s upozorněním na displeji) při vypnutí systému Fiat
ASR.
ZÁVADA SYSTÉMU HILL HOLDER
(je-li ve výbavě)
Symbol se na displeji zobrazí (u některých verzí i spolu s příslušným upozorněním) při závadě systému Hill
Holder.
Vyhledejte co nejdříve autorizovaný servis Abarth.
SYSTÉM PŘERUŠENÍ DODÁVKY PALIVA
Symbolů se na displeji spolu s příslušným upozorněním zobrazí při zásahu systému odpojení přívodu
paliva.
Postup při opětné aktivaci systému přerušení dodávky paliva je popsán v části "Systém odpojení přívodu
paliva" v kapitole "V nouzi".
52
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
Page 55 of 188

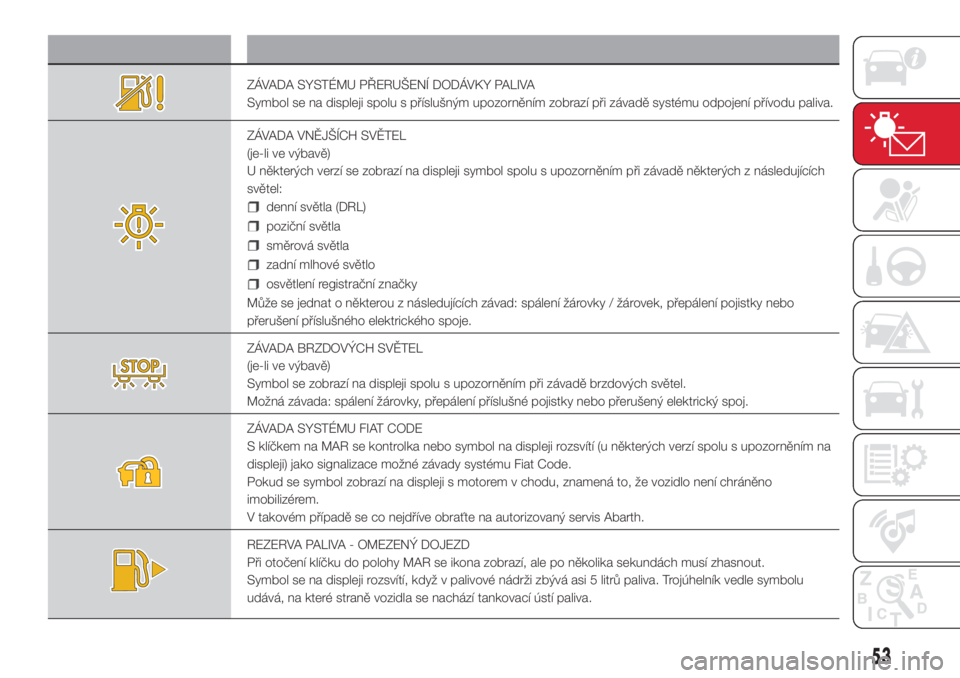

Symbol Význam
ZÁVADA SYSTÉMU PŘERUŠENÍ DODÁVKY PALIVA
Symbol se na displeji spolu s příslušným upozorněním zobrazí při závadě systému odpojení přívodu paliva.
ZÁVADA VNĚJŠÍCH SVĚTEL
(je-li ve výbavě)
U některých verzí se zobrazí na displeji symbol spolu s upozorněním při závadě některých z následujících
světel:
denní světla (DRL)
poziční světla
směrová světla
zadní mlhové světlo
osvětlení registrační značky
Může se jednat o některou z následujících závad: spálení žárovky / žárovek, přepálení pojistky nebo
přerušení příslušného elektrického spoje.
ZÁVADA BRZDOVÝCH SVĚTEL
(je-li ve výbavě)
Symbol se zobrazí na displeji spolu s upozorněním při závadě brzdových světel.
Možná závada: spálení žárovky, přepálení příslušné pojistky nebo přerušený elektrický spoj.
ZÁVADA SYSTÉMU FIAT CODE
S klíčkem na MAR se kontrolka nebo symbol na displeji rozsvítí (u některých verzí spolu s upozorněním na
displeji) jako signalizace možné závady systému Fiat Code.
Pokud se symbol zobrazí na displeji s motorem v chodu, znamená to, že vozidlo není chráněno
imobilizérem.
V takovém případě se co nejdříve obraťte na autorizovaný servis Abarth.
REZERVA PALIVA - OMEZENÝ DOJEZD
Při otočení klíčku do polohy MAR se ikona zobrazí, ale po několika sekundách musí zhasnout.
Symbol se na displeji rozsvítí, když v palivové nádrži zbývá asi 5 litrů paliva. Trojúhelník vedle symbolu
udává, na které straně vozidla se nachází tankovací ústí paliva.
53
Page 56 of 188

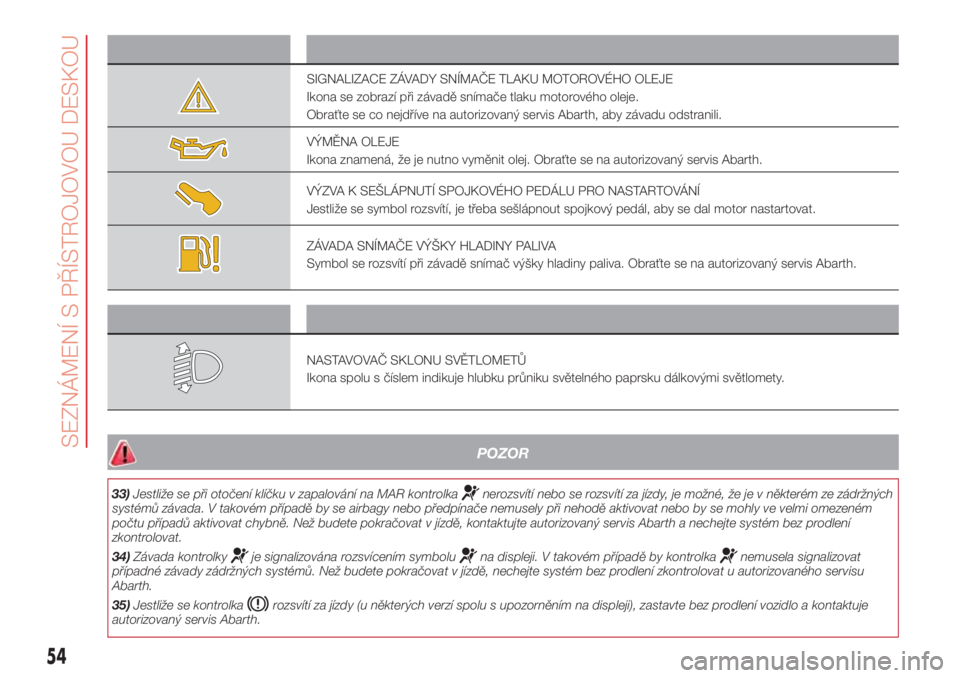

Symbol Význam
SIGNALIZACE ZÁVADY SNÍMAČE TLAKU MOTOROVÉHO OLEJE
Ikona se zobrazí při závadě snímače tlaku motorového oleje.
Obraťte se co nejdříve na autorizovaný servis Abarth, aby závadu odstranili.
VÝMĚNA OLEJE
Ikona znamená, že je nutno vyměnit olej. Obraťte se na autorizovaný servis Abarth.
VÝZVA K SEŠLÁPNUTÍ SPOJKOVÉHO PEDÁLU PRO NASTARTOVÁNÍ
Jestliže se symbol rozsvítí, je třeba sešlápnout spojkový pedál, aby se dal motor nastartovat.
ZÁVADA SNÍMAČE VÝŠKY HLADINY PALIVA
Symbol se rozsvítí při závadě snímač výšky hladiny paliva. Obraťte se na autorizovaný servis Abarth.
Symbol Význam
NASTAVOVAČ SKLONU SVĚTLOMETŮ
Ikona spolu s číslem indikuje hlubku průniku světelného paprsku dálkovými světlomety.
POZOR
33)Jestliže se při otočení klíčku v zapalování na MAR kontrolkanerozsvítí nebo se rozsvítí za jízdy, je možné, že je v některém ze zádržných
systémů závada. V takovém případě by se airbagy nebo předpínače nemusely při nehodě aktivovat nebo by se mohly ve velmi omezeném
počtu případů aktivovat chybně. Než budete pokračovat v jízdě, kontaktujte autorizovaný servis Abarth a nechejte systém bez prodlení
zkontrolovat.
34)Závada kontrolky
je signalizována rozsvícením symboluna displeji. V takovém případě by kontrolkanemusela signalizovat
případné závady zádržných systémů. Než budete pokračovat v jízdě, nechejte systém bez prodlení zkontrolovat u autorizovaného servisu
Abarth.
35)Jestliže se kontrolka
rozsvítí za jízdy (u některých verzí spolu s upozorněním na displeji), zastavte bez prodlení vozidlo a kontaktuje
autorizovaný servis Abarth.
54
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
Page 57 of 188
36)Pokud se kontrolkarozsvítí za jízdy (u některých verzí spolu s příslušným upozorněním na displeji), okamžitě vypněte motor a obraťte
se na autorizovaný servis Abarth.
37)Jestliže podle příslušné verze vozidla bliká kontrolka nebo svítí symbol znamená to závadu v soustavě. V takovém případě vyhledejte
autorizovaný servis Abarth a nechejte soustavu zkontrolovat.
38)Pokud se kontrolka
po přetočení klíčku na MAR nerozsvítí nebo začne blikat či se rozsvítí trvale za jízdy (u některých verzí spolu se
zobrazením upozornění na displeji), obraťte se co nejdříve autorizovaný servis Abarth. Funkčnost kontrolkymohou příslušným přístrojem
zkontrolovat i příslušníci dopravní policie. Postupujte podle předpisů platných v zemi, kde s vozidlem jezdíte.
POZOR
13)Při poruše převodovky vyhledejte co nejdříve autorizovaný servis Abarth a nechte soustavu zkontrolovat.
55
Page 58 of 188
BEZPEČNOST
Následující kapitola je velmi důležitá:
jsou v ní popsány bezpečnostní
systémy ve výbavě vozidla a pokyny
ohledně jejich správného používání.SYSTÉMY AKTIVNÍ
BEZPEČNOSTI ............................... 57
SYSTÉM ITPMS (INDIRECT TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 61
SYSTÉMY NA OCHRANU
CESTUJÍCÍCH ................................. 63
BEZPEČNOSTNÍ PÁSY ................... 63
SYSTÉM S.B.R. (SEAT BELT
REMINDER) .................................... 64
PŘEDPÍNAČE ................................. 64
OCHRANNÉ SYSTÉMY PRO DĚTI .. 66
SYSTÉM PŘÍDAVNÉ OCHRANY
(SRS) - AIRBAG .............................. 73
56
BEZPEČNOST
Page 59 of 188
SYSTÉMY AKTIVNÍ
BEZPEČNOSTI
Ve vozidle jsou následující systémy
aktivní bezpečnosti:
ABS (Anti-lock Braking System);
EBD (Electronic Brakingforce
Distribution);
DTC (Drag Torque Control;
ESC (Electronic Stability Control);
HH (Hill Holder);
ASR (AntiSlip Regulation);
PBA (Panic Brake Assist);
TTC (Torque Transfert Control)
Fungování systémů je popsáno na
následujících stránkách.
SYSTÉM ABS (Anti-lock
Braking System)
Systém, který je nedílnou součástí
brzdové soustavy, znemožní bez ohledu
na stav jízdního povrchu a sílu brzdění
zablokování a tím smyk kola či kol:
tím zajistí ovladatelnost vozidla i při
nouzovém brzdění optimalizací
zábrzdné vzdálenosti.
Systém zasahuje, jakmile při brzdění
hrozí zablokování kol, typicky při
nouzovém brzdění nebo ve stavu nízké
přilnavosti, kdy se kola mohou
zablokovat častěji.Systém zvyšuje rovněž ovladatelnost a
stabilitu vozidla při brzdění na povrchu s
odlišnou přilnavostí kol na pravé a levé
straně nebo v zatáčce.
Součástí systému je i soustava EBD
(Electronic Braking Force Distribution)
umožňující rozložit brzdný účinek mezi
přední a zadní kola.
Zásah systému
Zaúčinkování systému ABS pocítíte
jako lehké pulzování brzdového pedálu
a hlukem: při zásahu je toto chování
systému zcela normální.39) 40) 41) 42) 43) 44) 45) 46) 47)
SYSTÉM DTC (Drag
Torque Control)
Systém umožňuje zamezit zablokování
hnacích kol, k němuž by mohlo dojít
například při prudkém uvolnění pedálu
akcelerace nebo prudkém rejdu na
vozovce s nízkou přilnavostí. Za těchto
stavů by mohl brzdný účinek motoru
způsobit prokluz hnacích kol a tím i
ztrátu stability vozidla. V těchto
situacích systém DTC zasáhne
dodáním točivého momentu pro
zachování stability a bezpečnosti
vozidla.SYSTÉM ESC (Electronic
Stability Control)
Systém ESC zlepšuje kontrolu nad
směrem jízdy a stabilitou vozidla za
různých jízdních stavů. Systém ESC
koriguje nedotáčivost a přetáčivost
vozidla vhodným rozdělením brzdění na
kola. Pro zachování kontroly nad
vozidlem je možné i snížit moment
dodávaný motorem. Systém ESC za
pomoci senzorů nainstalovaných ve
vozidle sleduje směr jízdy vozidla
zadaný řidičem a srovnává jej
se skutečným směrem jízdy vozidla.
Jakmile se požadovaný a skutečný
směr jízdy začne lišit, systém ESC
začne korigovat nedotáčivost či
přetáčivost vozidla.
Přetáčivost: nastane, jakmile se
vozidlo stáčí více, než je dáno úhlem
natočení volantu.
Podtáčivost: nastane, jakmile se
vozidlo stáčí méně, než je dáno úhlem
natočení volantu.
Zásah systému
Zásah systému je signalizován blikáním
kontrolky
na přístrojové desce.
Kontrolka informuje řidiče o kritickém
stavu stability a přilnavosti.
48) 49) 50) 51) 52) 53)
57
Page 60 of 188
SYSTÉM HH (Hill Holder)
Je nedílnou součástí systému ESC,
usnadňuje rozjezd do kopce;
automaticky se aktivuje v následujících
případech:
ve stoupání: vozidlo stojí na svahu
se sklonem větším než 5 %, motor je v
chodu, brzda je sešlápnutá a je zařazen
neutrál nebo jiná rychlost než
zpátečka;
v klesání: vozidlo stojí na vozovce
dolů z kopce se sklonem více než 5 %,
motor je v chodu, brzda je sešlápnutá
a je zařazena zpátečka.
Při rozjezdu drží systém ESC brzdný
tlak na kolech, dokud se motor nevytočí
na moment pro řádný rozjezd, v
každém případě nejdéle po dobu dvou
sekund. Tím usnadní přesun pravé
nohy z brzdového pedálu na pedál
akcelerace.
Jestliže se vozidlo do dvou sekund
nerozjede, systém se samočinně vypne
s postupným uvolněním brzdného
účinku.
Během této fáze uvolnění je možné
slyšet typický zvuk mechanického
uvolnění brzd, znamenající nadcházející
pohyb vozidla.
54) 55)
SYSTÉM ASR (Antislip
Regulation)
Je nedílnou součástí systém ESC.
Samočinně zasahuje při proklouznutí
jednoho hnacího kola nebo obou
hnacích kol, při ztrátě přilnavosti na
mokrém povrchu (aquaplaning),
akceleraci na nesoudržném,
zasněženém nebo zledovatělém
povrchu atd.
Podle typu prokluzu aktivuje systém
jedno ze dvou ovládání:
při prokluzu obou hnacích kol
zaúčinkuje ASR snížením výkonu
přenášeného motorem;
při prokluzu jednoho hnacího kola
zasáhne ASR i automatickým
zabrzděním prokluzujícího kola.
Zásah systému
Je signalizován ikonou
na
přístrojové desce. Kontrolka informuje
řidiče o kritickém stavu stability a
přilnavosti.Manuální zapnutí/vypnutí
ASR se zapne samočinně při každém
nastartování motoru. Během jízdy
lze vypnout a pak znovu zapnout ASR
tlačítkem 1 obr. 49 (TTC). Vypnutí
systému je signalizováno rozsvícením
kontrolky v tlačítku a u některých verzí i
upozorněním na displeji. Po vypnutí
ASR za jízdy se ASR automaticky
zapne při opětném nastartování
motoru.
Při jízdě na zasněženém povrchu s
namontovanými sněžnými řetězy může
být užitečné vypnout systém ASR: za
těchto podmínek totiž podkluzování
hnacích kol umožní získání vyššího
náhonu.
56) 57) 58) 59) 60) 61)
SYSTÉM PBA (Panic
Brake Assist)
Systém PBA je vyprojektovaný pro
optimalizaci brzdného účinku vozidla při
nouzovém brzdění.
Systém pozná nouzové brzdění
monitorováním rychlosti a síly sešlápnutí
brzdového pedálu a podle nich pak
aplikuje optimální tlak na brzdy. Tím lze
zkrátit zábrzdnou vzdálenost:
systémem PBA se tedy kompletuje
účinek systému ABS.
58
BEZPEČNOST
