Abarth 500 2019 Instrukcja obsługi (in Polish)

UWAGA
114)Odpowiedzialność za parkowanie i
inne niebezpieczne manewry ponosi
zawsze kierowca. Podczas wykonywania
tego typu manewrów należy sprawdzić
zawsze, czy w przestrzeni manewrowej nie
znajdują się osoby (szczególnie dzieci)
ani zwierzęta. Czujniki parkowania
pomagają kierowcy przy parkowaniu, ten
jednak nie powinien nigdy zmniejszyć
uwagi podczas wykonywania manewrów
potencjalnie niebezpiecznych nawet,
jeżeli wykonywane są one z małą
prędkością.
TANKOWANIE
SAMOCHODU
Przed uzupełnianiem paliwa należy
wyłączyć silnik.
OSTRZEŻENIE Nie należy nigdy
wlewać do zbiornika choćby niewielkiej
ilości benzyny ołowiowej, nawet w
sytuacjach awaryjnych; katalizator
mógłby ulec nieodwracalnemu
uszkodzeniu.
TANKOWANIE
Aby zagwarantować całkowite
zatankowanie zbiornika paliwa, należy
wykonać dwa dolania paliwa po
pierwszym zatrzaśnięciu pistoletu
dystrybutora. Należy unikać dalszego
dolewania, które może spowodować
nieprawidłowe działanie układu
zasilania.
KOREK WLEWU PALIWA
Korek 2 rys. 82 wyposażony jest w
linkę, która mocuje go do pokrywy 1,
chroniąc przed zgubieniem.Odkręcić korek 2 za pomocą kluczyka z
wyłącznika zapłonu. Hermetyczne
zamknięcie może spowodować lekki
wzrost ciśnienia w zbiorniku.
Ewentualny szum podczas odkręcania
korka jest zjawiskiem normalnym.
Podczas tankowania umieścić korek w
zaczepie znajdującym się wewnątrz
pokrywy jak pokazano na rysunku rys.
82.
115)
Paliwa - Identyfikacja
kompatybilności
pojazdów. Symbol
graficzny informujący
konsumentów zgodnie z
normą EN16942
Podane poniżej symbole ułatwiają
rozpoznawanie prawidłowego rodzaju
paliwa, jakie należy stosować w
posiadanym samochodzie.
82AB0A0058C
99

Przed zatankowaniem samochodu
należy sprawdzić symbole umieszczone
po wewnętrznej stronie pokrywy wlewu
paliwa (o ile występują) i porównać je
z symbolem podanym na dystrybutorze
(o ile występuje).
Symbole w przypadku
samochodów zasilanych benzyną
E5:Benzyna bezołowiowa zawierająca
maksymalnie 2,7% (m/m) tlenu i
maksymalnie 5,0% (V/V) etanolu
zgodnie z normąEN228
E10:Benzyna bezołowiowa
zawierająca maksymalnie 3,7% (m/m)
tlenu i maksymalnie 10,0% (V/V)
etanolu zgodnie z normąEN228
UWAGA
115)Nie należy zbliżać się do wlewu
zbiornika paliwa z otwartym ogniem lub
zapalonym papierosem:
niebezpieczeństwo pożaru. Nie należy
zbliżać twarzy do wlewu paliwa, aby nie
wdychać szkodliwych oparów paliwa.
100
URUCHAMIANIE I JAZDA

W RAZIE AWARII
Przebita opona lub spalona żarówka?
Czasem może zdarzyć się, że drobna
usterka zakłóci spokój naszej podróży.
Na stronach poświęconych sytuacjom
awaryjnym można znaleźć użyteczne
informacje na temat tego, jak spokojnie
samodzielnie stawić im czoła.
W sytuacjach awaryjnych zalecamy
skontaktować się telefonicznie z
obsługą, dzwoniąc na Zielony Numer
infolinii podany w Książce gwarancyjnej.
Można również dzwonić na Zielony
Numer 00 800 3428 0000 w celu
odnalezienia najbliższej ASO marki
Abarth.ŚWIATŁA AWARYJNE .....................102
WYMIANA ŻARÓWKI ......................102
WYMIANA ŻARÓWKI ŚWIATEŁ
ZEWNĘTRZNYCH ...........................107
WYMIANA BEZPIECZNIKÓW ..........110
ZESTAW „FIX&GO” .........................116
URUCHAMIANIE AWARYJNE .........119
SYSTEM BLOKOWANIA PALIWA ....120
HOLOWANIE SAMOCHODU...........121
101

ŚWIATŁA AWARYJNE
Zaświecają się po naciśnięciu przycisku
1 rys. 83, niezależnie od położenia
kluczyka w wyłączniku zapłonu.
Po włączeniu świateł awaryjnych w
zestawie wskaźników zaświecają się
lampki sygnalizacyjne
i.
Aby wyłączyć te światła, należy
nacisnąć ponownie przycisk 1.
OSTRZEŻENIE Używanie świateł
awaryjnych regulowane jest kodeksem
drogowym kraju, w którym się
podróżuje: należy przestrzegać
przepisów.
Hamowanie awaryjne
W przypadku hamowania awaryjnego
światła awaryjne włączają się
automatycznie jednocześnie z
lampkami sygnalizacyjnymi
iw
zestawie wskaźników.
Światła te gasną automatycznie w
momencie, gdy hamowanie nie ma już
charakteru awaryjnego.
WYMIANA ŻARÓWKI
WSKAZÓWKI OGÓLNE
Przed wymianą żarówki należy
sprawdzić, czy odnośne styki nie są
skorodowane;
przepalone żarówki należy
wymieniać na nowe tego samego typu i
o jednakowej mocy;
po wymianie żarówki reflektorów, ze
względów bezpieczeństwa należy
sprawdzić zawsze ustawienie świateł;
jeśli żarówka nie świeci się, przed jej
wymianą należy sprawdzić, czy nie
jest przepalony odnośny bezpiecznik:
rozmieszczenie bezpieczników podane
jest w sekcji „Wymiana bezpieczników”
niniejszego rozdziału.
116) 117) 118) 119)
25) 26)
83AB0A0350C
102
W RAZIE AWARII

OSTRZEŻENIE W porze zimnej lub
wilgotnej, jak również po obfitych
opadach deszczu lub myciu
samochodu, powierzchnia reflektorów
lub lamp tylnych może zaparować
i/lub po ich wewnętrznej stronie mogą
zgromadzić się krople wody. Jest to
zjawisko naturalne, spowodowane
różnicą temperatury i wilgotności
pomiędzy wewnętrzną i zewnętrzną
stroną szkła, co jednak nie oznacza
anomalii i nie zakłóca normalnego
funkcjonowania urządzeń oświetlenia.
Powłoka pary zniknie szybko po
włączeniu świateł, najpierw w części
środkowej lampy, rozszerzając się
stopniowo w kierunku krawędzi.
103

TYPY ŻARÓWEK
W samochodzie zainstalowano różne typy żarówek:
Żarówki całe szklane:(typ A) wkładane są na wcisk, wyjmuje się je
przez pociągnięcie.
Żarówki z oprawą bagnetową:(typ B) w celu wyjęcia żarówki należy
nacisnąć bańkę i obrócić nią w kierunku przeciwnym do ruchu
wskazówek zegara.
Żarówki cylindryczne:(typ c) aby je wyjąć, należy odłączyć je od
odnośnych styków.
Żarówki halogenowe:(typ D) w celu wyjęcia żarówki należy odłączyć
od odnośnego gniazda sprężynę blokującą.
Żarówki halogenowe:(typ E) w celu wyjęcia żarówki należy odłączyć
od odnośnego gniazda sprężynę blokującą.
Żarówki o wyładowaniu gazowym (ksenonowe):(typ F) w celu dokonania wymiany tego typu żarówek należy zwrócić się do ASO marki
Abarth.
104
W RAZIE AWARII

Żarówki
Użycie Typ Moc Rysunek odn.
Światła drogowe H7 55W D
Światła mijania H7 55W D
Światła mijania typu ksenonowego (zależnie od
wyposażenia)D1S 35W F
Światła pozycyjne przednie/światła do jazdy dziennej LED/W21W 21W A
Kierunkowskazy przednie PY24W 24W B
Kierunkowskazy boczne W5W 5W A
Kierunkowskazy tylne PY2IW 2IW B
Pozycyjne tylne/Stop P21/5W 5/21W B
Światło cofania W16W 16W B
Tylne światła przeciwmgłowe W16W 16W B
Lampa sufitowa środkowa C5W 5W C
Lampka w daszku przeciwsłonecznym po stronie
pasażeraC5W 5W C
Lampa oświetlenia bagażnika W5W 5W A
Podświetlenie tablicy rejestracyjnej C5W 5W C
Przednie światła przeciwmgłowe HI 55W E
Dodatkowe światło stop (3. światło stop) W5W 5W A
105

UWAGA
116)Niewłaściwie wykonane zmiany lub naprawy instalacji elektrycznej, bez uwzględnienia parametrów technicznych instalacji, mogą
spowodować nieprawidłowe działanie i stwarzać zagrożenie pożarem.
117)Żarówki halogenowe zawierają sprężony gaz, w przypadku pęknięcia możliwy jest rozprysk fragmentów szkła.
118)Przed przystąpieniem do wymiany żarówek należy poczekać na ochłodzenie się rur wydechowych: NIEBEZPIECZEŃSTWO POPARZEŃ!
119)Żarówki należy wymieniać wyłącznie, gdy silnik samochodu jest wyłączony i samochód nie ma niekorzystnego wpływu na płynność ruchu
drogowego, a wykonanie tego typu czynności będzie bezpieczne (patrz opis w sekcji „Na postoju”). Ponadto należy upewnić się, że silnik jest
ochłodzony, aby uniknąć ryzyka poparzeń.
UWAGA
25)Żarówkę halogenową należy trzymać wyłącznie za część metalową. Jeżeli bańka żarówki zostanie dotknięta dłonią, spowoduje to
zmniejszenie intensywności światła oraz może zmniejszyć się jej żywotność. W przypadku niezamierzonego dotknięcia należy przetrzeć bańkę
szklaną żarówki szmatką zwilżoną alkoholem i pozostawić do wyschnięcia.
26)Zaleca się, jeżeli to możliwe, wykonywać wymianę żarówek w ASO marki Abarth. Poprawne działanie i ustawienie świateł zewnętrznych
jest bardzo ważne dla bezpieczeństwa jazdy i regulowane jest przepisami kodeksu drogowego.
106
W RAZIE AWARII

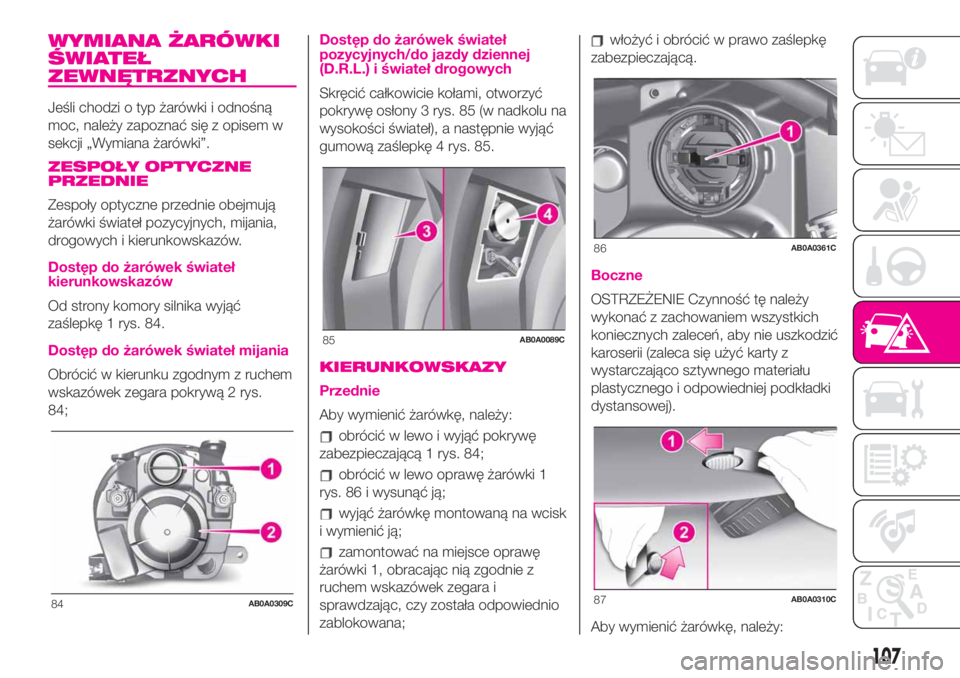

WYMIANA ŻARÓWKI
ŚWIATEŁ
ZEWNĘTRZNYCH
Jeśli chodzi o typ żarówki i odnośną
moc, należy zapoznać się z opisem w
sekcji „Wymiana żarówki”.
ZESPOŁY OPTYCZNE
PRZEDNIE
Zespoły optyczne przednie obejmują
żarówki świateł pozycyjnych, mijania,
drogowych i kierunkowskazów.
Dostęp do żarówek świateł
kierunkowskazów
Od strony komory silnika wyjąć
zaślepkę 1 rys. 84.
Dostęp do żarówek świateł mijania
Obrócić w kierunku zgodnym z ruchem
wskazówek zegara pokrywą 2 rys.
84;
Dostęp do żarówek świateł
pozycyjnych/do jazdy dziennej
(D.R.L.) i świateł drogowych
Skręcić całkowicie kołami, otworzyć
pokrywę osłony 3 rys. 85 (w nadkolu na
wysokości świateł), a następnie wyjąć
gumową zaślepkę 4 rys. 85.
KIERUNKOWSKAZY
Przednie
Aby wymienić żarówkę, należy:
obrócić w lewo i wyjąć pokrywę
zabezpieczającą 1 rys. 84;
obrócić w lewo oprawę żarówki 1
rys. 86 i wysunąć ją;
wyjąć żarówkę montowaną na wcisk
i wymienić ją;
zamontować na miejsce oprawę
żarówki 1, obracając nią zgodnie z
ruchem wskazówek zegara i
sprawdzając, czy została odpowiednio
zablokowana;
włożyć i obrócić w prawo zaślepkę
zabezpieczającą.
Boczne
OSTRZEŻENIE Czynność tę należy
wykonać z zachowaniem wszystkich
koniecznych zaleceń, aby nie uszkodzić
karoserii (zaleca się użyć karty z
wystarczająco sztywnego materiału
plastycznego i odpowiedniej podkładki
dystansowej).
Aby wymienić żarówkę, należy:
84AB0A0309C
85AB0A0089C
86AB0A0361C
87AB0A0310C
107

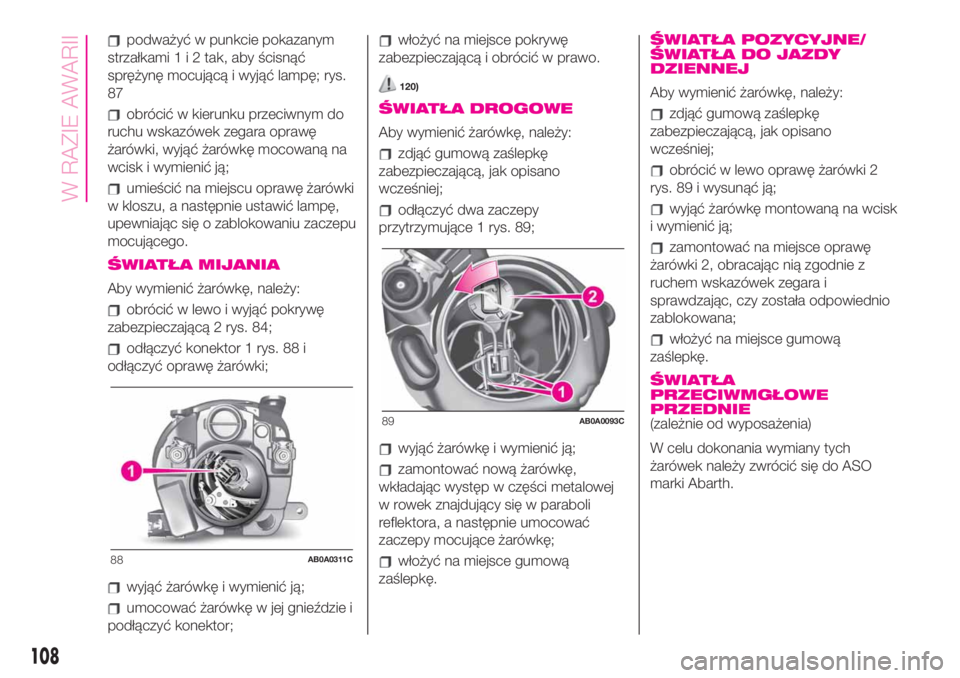

podważyć w punkcie pokazanym
strzałkami1i2tak, aby ścisnąć
sprężynę mocującą i wyjąć lampę; rys.
87
obrócić w kierunku przeciwnym do
ruchu wskazówek zegara oprawę
żarówki, wyjąć żarówkę mocowaną na
wcisk i wymienić ją;
umieścić na miejscu oprawę żarówki
w kloszu, a następnie ustawić lampę,
upewniając się o zablokowaniu zaczepu
mocującego.
ŚWIATŁA MIJANIA
Aby wymienić żarówkę, należy:
obrócić w lewo i wyjąć pokrywę
zabezpieczającą 2 rys. 84;
odłączyć konektor 1 rys. 88 i
odłączyć oprawę żarówki;
wyjąć żarówkę i wymienić ją;
umocować żarówkę w jej gnieździe i
podłączyć konektor;
włożyć na miejsce pokrywę
zabezpieczającą i obrócić w prawo.
120)
ŚWIATŁA DROGOWE
Aby wymienić żarówkę, należy:
zdjąć gumową zaślepkę
zabezpieczającą, jak opisano
wcześniej;
odłączyć dwa zaczepy
przytrzymujące 1 rys. 89;
wyjąć żarówkę i wymienić ją;
zamontować nową żarówkę,
wkładając występ w części metalowej
w rowek znajdujący się w paraboli
reflektora, a następnie umocować
zaczepy mocujące żarówkę;
włożyć na miejsce gumową
zaślepkę.
ŚWIATŁA POZYCYJNE/
ŚWIATŁA DO JAZDY
DZIENNEJ
Aby wymienić żarówkę, należy:
zdjąć gumową zaślepkę
zabezpieczającą, jak opisano
wcześniej;
obrócić w lewo oprawę żarówki 2
rys. 89 i wysunąć ją;
wyjąć żarówkę montowaną na wcisk
i wymienić ją;
zamontować na miejsce oprawę
żarówki 2, obracając nią zgodnie z
ruchem wskazówek zegara i
sprawdzając, czy została odpowiednio
zablokowana;
włożyć na miejsce gumową
zaślepkę.
ŚWIATŁA
PRZECIWMGŁOWE
PRZEDNIE
(zależnie od wyposażenia)
W celu dokonania wymiany tych
żarówek należy zwrócić się do ASO
marki Abarth.
88AB0A0311C
89AB0A0093C
108
W RAZIE AWARII
