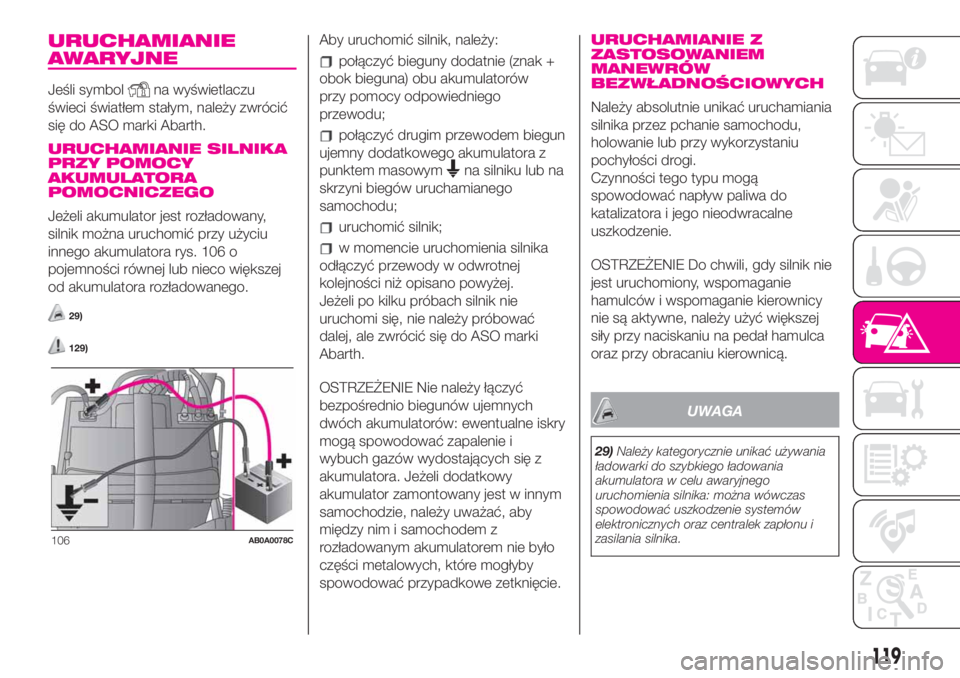

URUCHAMIANIE
AWARYJNE
Jeśli symbolna wyświetlaczu
świeci światłem stałym, należy zwrócić
się do ASO marki Abarth.
URUCHAMIANIE SILNIKA
PRZY POMOCY
AKUMULATORA
POMOCNICZEGO
Jeżeli akumulator jest rozładowany,
silnik można uruchomić przy użyciu
innego akumulatora rys. 106 o
pojemności równej lub nieco większej
od akumulatora rozładowanego.
29)
129)
Aby uruchomić silnik, należy:
połączyć bieguny dodatnie (znak +
obok bieguna) obu akumulatorów
przy pomocy odpowiedniego
przewodu;
połączyć drugim przewodem biegun
ujemny dodatkowego akumulatora z
punktem masowym
na silniku lub na
skrzyni biegów uruchamianego
samochodu;
uruchomić silnik;
w momencie uruchomienia silnika
odłączyć przewody w odwrotnej
kolejności niż opisano powyżej.
Jeżeli po kilku próbach silnik nie
uruchomi się, nie należy próbować
dalej, ale zwrócić się do ASO marki
Abarth.
OSTRZEŻENIE Nie należy łączyć
bezpośrednio biegunów ujemnych
dwóch akumulatorów: ewentualne iskry
mogą spowodować zapalenie i
wybuch gazów wydostających się z
akumulatora. Jeżeli dodatkowy
akumulator zamontowany jest w innym
samochodzie, należy uważać, aby
między nim i samochodem z
rozładowanym akumulatorem nie było
części metalowych, które mogłyby
spowodować przypadkowe zetknięcie.
URUCHAMIANIE Z
ZASTOSOWANIEM
MANEWRÓW
BEZWŁADNOŚCIOWYCH
Należy absolutnie unikać uruchamiania
silnika przez pchanie samochodu,
holowanie lub przy wykorzystaniu
pochyłości drogi.
Czynności tego typu mogą
spowodować napływ paliwa do
katalizatora i jego nieodwracalne
uszkodzenie.
OSTRZEŻENIE Do chwili, gdy silnik nie
jest uruchomiony, wspomaganie
hamulców i wspomaganie kierownicy
nie są aktywne, należy użyć większej
siły przy naciskaniu na pedał hamulca
oraz przy obracaniu kierownicą.
UWAGA
29)Należy kategorycznie unikać używania
ładowarki do szybkiego ładowania
akumulatora w celu awaryjnego
uruchomienia silnika: można wówczas
spowodować uszkodzenie systemów
elektronicznych oraz centralek zapłonu i
zasilania silnika.
106AB0A0078C
119

UWAGA
129)Tego typu procedurę uruchamiania
powinien przeprowadzać specjalista,
ponieważ wykonana nieprawidłowo może
spowodować zwarcie elektryczne o dużej
intensywności. Ponadto elektrolit w
akumulatorze jest trujący i powoduje
korozję, należy więc unikać kontaktu ze
skórą i z oczami. Radzimy nie zbliżać się do
akumulatora z otwartym ogniem,
zapalonym papierosem i nie powodować
iskrzenia.
SYSTEM
BLOKOWANIA
PALIWA
Interweniuje w przypadku zderzenia,
powodując:
przerwanie zasilania paliwem, a w
konsekwencji wyłączenie silnika
automatyczne odblokowanie drzwi
zaświecenie świateł wewnętrznych.
O interwencji systemu świadczy
widniejący na wyświetlaczu specjalny
komunikat.
OSTRZEŻENIE Należy sprawdzić
dokładnie samochód, aby upewnić się,
że nie ma wycieków paliwa, na przykład
w komorze silnika, pod samochodem
lub w strefie zbiornika paliwa.
130)
Po zderzeniu przekręcić kluczyk w
wyłączniku zapłonu w położenie STOP,
aby nie rozładował się akumulator.
Aby przywrócić prawidłowe
funkcjonowanie, należy wykonać
następującą procedurę:
przekręcić kluczyk w wyłączniku
zapłonu w położenie MAR
włączyć prawy kierunkowskaz
wyłączyć prawy kierunkowskaz
włączyć lewy kierunkowskaz
wyłączyć lewy kierunkowskaz
włączyć prawy kierunkowskaz
wyłączyć prawy kierunkowskaz
włączyć lewy kierunkowskaz
wyłączyć lewy kierunkowskaz
przekręcić kluczyk w wyłączniku
zapłonu w położenie STOP
przekręcić kluczyk w wyłączniku
zapłonu w położenie MAR.
UWAGA
130)Jeżeli po zderzeniu wyczuwalny jest
zapach paliwa lub widoczne są wycieki
z układu zasilania silnika, nie należy
włączać systemu w celu uniknięcia ryzyka
pożaru.
120
W RAZIE AWARII

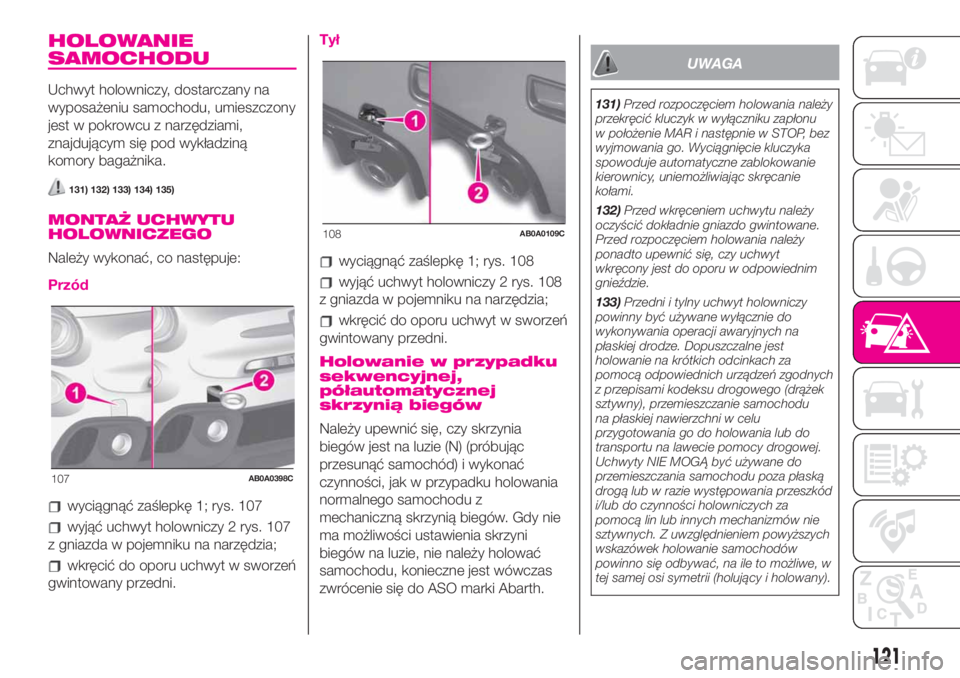

HOLOWANIE
SAMOCHODU
Uchwyt holowniczy, dostarczany na
wyposażeniu samochodu, umieszczony
jest w pokrowcu z narzędziami,
znajdującym się pod wykładziną
komory bagażnika.
131) 132) 133) 134) 135)
MONTAŻ UCHWYTU
HOLOWNICZEGO
Należy wykonać, co następuje:
Przód
wyciągnąć zaślepkę 1; rys. 107
wyjąć uchwyt holowniczy 2 rys. 107
z gniazda w pojemniku na narzędzia;
wkręcić do oporu uchwyt w sworzeń
gwintowany przedni.
Tył
wyciągnąć zaślepkę 1; rys. 108
wyjąć uchwyt holowniczy 2 rys. 108
z gniazda w pojemniku na narzędzia;
wkręcić do oporu uchwyt w sworzeń
gwintowany przedni.
Holowanie w przypadku
sekwencyjnej,
półautomatycznej
skrzynią biegów
Należy upewnić się, czy skrzynia
biegów jest na luzie (N) (próbując
przesunąć samochód) i wykonać
czynności, jak w przypadku holowania
normalnego samochodu z
mechaniczną skrzynią biegów. Gdy nie
ma możliwości ustawienia skrzyni
biegów na luzie, nie należy holować
samochodu, konieczne jest wówczas
zwrócenie się do ASO marki Abarth.
UWAGA
131)Przed rozpoczęciem holowania należy
przekręcić kluczyk w wyłączniku zapłonu
w położenie MAR i następnie w STOP, bez
wyjmowania go. Wyciągnięcie kluczyka
spowoduje automatyczne zablokowanie
kierownicy, uniemożliwiając skręcanie
kołami.
132)Przed wkręceniem uchwytu należy
oczyścić dokładnie gniazdo gwintowane.
Przed rozpoczęciem holowania należy
ponadto upewnić się, czy uchwyt
wkręcony jest do oporu w odpowiednim
gnieździe.
133)Przedni i tylny uchwyt holowniczy
powinny być używane wyłącznie do
wykonywania operacji awaryjnych na
płaskiej drodze. Dopuszczalne jest
holowanie na krótkich odcinkach za
pomocą odpowiednich urządzeń zgodnych
z przepisami kodeksu drogowego (drążek
sztywny), przemieszczanie samochodu
na płaskiej nawierzchni w celu
przygotowania go do holowania lub do
transportu na lawecie pomocy drogowej.
Uchwyty NIE MOGĄ być używane do
przemieszczania samochodu poza płaską
drogą lub w razie występowania przeszkód
i/lub do czynności holowniczych za
pomocą lin lub innych mechanizmów nie
sztywnych. Z uwzględnieniem powyższych
wskazówek holowanie samochodów
powinno się odbywać, na ile to możliwe, w
tej samej osi symetrii (holujący i holowany).
107AB0A0398C
108AB0A0109C
121

134)Podczas holowania należy pamiętać,
że nie działa układ wspomagania
hamulców i wspomagania kierownicy, w
celu zahamowania konieczne jest więc
wywarcie większego nacisku na pedał
hamulca, a w celu skręcenia konieczne jest
wywarcie większej siły do obrotu
kierownicą. Nie należy używać linek
elastycznych do holowania, co pozwoli na
uniknięcie szarpnięć. Podczas
przygotowania do holowania należy
sprawdzić, czy mocowanie połączeń
samochodów nie uszkodzi stykających się
z nimi komponentów. Podczas holowania
należy przestrzegać obowiązujących
przepisów ruchu drogowego dotyczących
zarówno urządzeń stosowanych do
holowania jak i zachowania się na drodze.
Podczas holowania samochodu nie
uruchamiać silnika.
135)Z powodu typu kształtu samochodu
nie może być on transportowany na
wagonach kolejowych.
122
W RAZIE AWARII

OBSŁUGA I KONSERWACJA
Prawidłowa konserwacja pozwala na
zachowanie w czasie osiągów
samochodu, ograniczenie kosztów
eksploatacji i utrzymanie sprawności
systemów bezpieczeństwa.
W niniejszym rozdziale objaśniono, jak
przeprowadzać konserwację.PRZEGLĄDY OKRESOWE ..............124
WYKAZ CZYNNOŚCI
PRZEGLĄDÓW OKRESOWYCH .....125
KONTROLE OKRESOWE................129
EKSPLOATACJA SAMOCHODU W
TRUDNYCH WARUNKACH.............129
SPRAWDZANIE POZIOMU
PŁYNÓW ........................................130
AKUMULATOR................................134
ŁADOWANIE AKUMULATORA ........136
WYCIERACZKI SZYBY
PRZEDNIEJ/SZYBY TYLNEJ...........137
PODNOSZENIE SAMOCHODU .......138
KOŁA I OPONY ...............................139
KAROSERIA....................................140
WNĘTRZE.......................................143
123

PRZEGLĄDY
OKRESOWE
Prawidłowo wykonana obsługa jest
czynnikiem gwarantującym
samochodowi długą żywotność w
optymalnym stanie.
Dlatego firma Abarth przygotowała
szereg kontroli i interwencji
serwisowych przy określonych
przebiegach samochodu i terminach
czasowych, jak podano w Wykazie
czynności przeglądów okresowych.
Przed każdym przeglądem należy
zawsze zwracać uwagę na zalecenia
podane w Wykazie czynności
przeglądów okresowych (np.
sprawdzać okresowo poziom płynów,
ciśnienie w oponach itd.).
Usługa Przeglądu okresowego
wykonywana jest w ASO marki Abarth
po uprzednim ustaleniu terminu. Jeżeli
podczas wykonywania każdej
czynności, poza przewidzianymi
interwencjami konieczne będzie
wykonanie dodatkowych wymian lub
napraw, mogą one być wykonane tylko
za wyraźną Państwa zgodą.
OSTRZEŻENIA
Producent zaleca wykonywanie
Przeglądów okresowych.
Niewykonywanie ich może
spowodować utratę gwarancji na
samochód.
Zaleca się natychmiastowe
informowanie ASO marki Abarth o
wystąpieniu nawet niewielkich
nieprawidłowości w funkcjonowaniu
samochodu, nie czekając do
następnego przeglądu.
W przypadku wersji ze specyficznym
wyposażeniem, oprócz zaleceń
podanych w Wykazie czynności
przeglądów okresowych należy
zapoznać się również ze specyficznymi
pozycjami dodatkowymi w odnośnej
dokumentacji uzupełniającej.
124
OBSŁUGA I KONSERWACJA

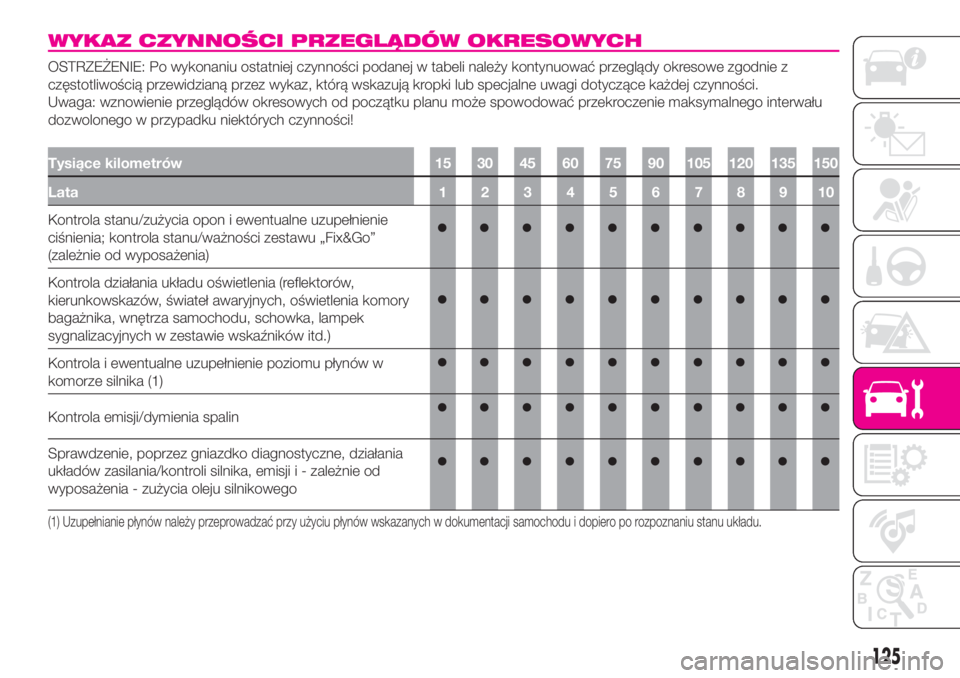

WYKAZ CZYNNOŚCI PRZEGLĄDÓW OKRESOWYCH
OSTRZEŻENIE: Po wykonaniu ostatniej czynności podanej w tabeli należy kontynuować przeglądy okresowe zgodnie z
częstotliwością przewidzianą przez wykaz, którą wskazują kropki lub specjalne uwagi dotyczące każdej czynności.
Uwaga: wznowienie przeglądów okresowych od początku planu może spowodować przekroczenie maksymalnego interwału
dozwolonego w przypadku niektórych czynności!
Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata 1 2 3 4 5 6 7 8 9 10
Kontrola stanu/zużycia opon i ewentualne uzupełnienie
ciśnienia; kontrola stanu/ważności zestawu „Fix&Go”
(zależnie od wyposażenia)
Kontrola działania układu oświetlenia (reflektorów,
kierunkowskazów, świateł awaryjnych, oświetlenia komory
bagażnika, wnętrza samochodu, schowka, lampek
sygnalizacyjnych w zestawie wskaźników itd.)
Kontrola i ewentualne uzupełnienie poziomu płynów w
komorze silnika (1)
Kontrola emisji/dymienia spalin
Sprawdzenie, poprzez gniazdko diagnostyczne, działania
układów zasilania/kontroli silnika, emisji i - zależnie od
wyposażenia - zużycia oleju silnikowego
(1) Uzupełnianie płynów należy przeprowadzać przy użyciu płynów wskazanych w dokumentacji samochodu i dopiero po rozpoznaniu stanu układu.
125

Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata 1 2 3 4 5 6 7 8 9 10

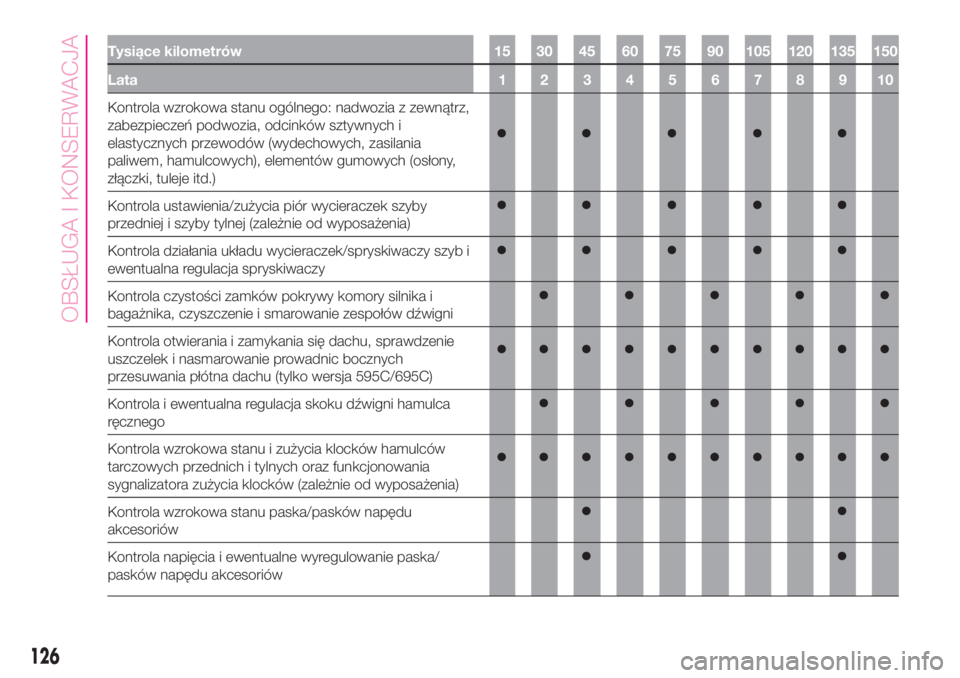

Kontrola wzrokowa stanu ogólnego: nadwozia z zewnątrz,
zabezpieczeń podwozia, odcinków sztywnych i
elastycznych przewodów (wydechowych, zasilania
paliwem, hamulcowych), elementów gumowych (osłony,
złączki, tuleje itd.)
Kontrola ustawienia/zużycia piór wycieraczek szyby
przedniej i szyby tylnej (zależnie od wyposażenia)
Kontrola działania układu wycieraczek/spryskiwaczy szyb i
ewentualna regulacja spryskiwaczy
Kontrola czystości zamków pokrywy komory silnika i
bagażnika, czyszczenie i smarowanie zespołów dźwigni
Kontrola otwierania i zamykania się dachu, sprawdzenie
uszczelek i nasmarowanie prowadnic bocznych
przesuwania płótna dachu (tylko wersja 595C/695C)
Kontrola i ewentualna regulacja skoku dźwigni hamulca
ręcznego
Kontrola wzrokowa stanu i zużycia klocków hamulców
tarczowych przednich i tylnych oraz funkcjonowania
sygnalizatora zużycia klocków (zależnie od wyposażenia)
Kontrola wzrokowa stanu paska/pasków napędu
akcesoriów
Kontrola napięcia i ewentualne wyregulowanie paska/
pasków napędu akcesoriów
126
OBSŁUGA I KONSERWACJA

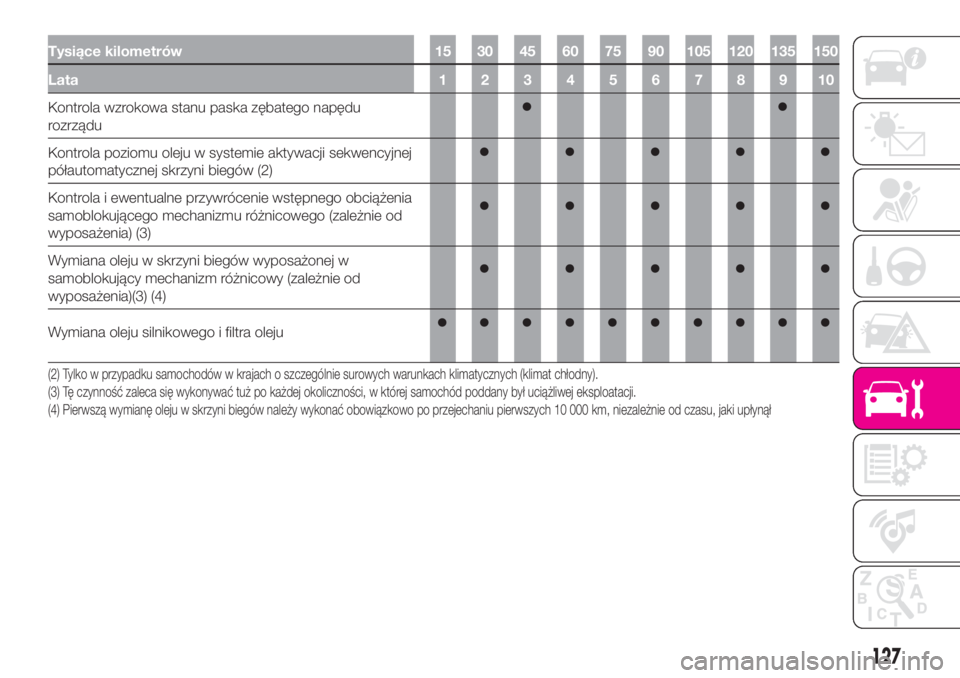

Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata 1 2 3 4 5 6 7 8 9 10
Kontrola wzrokowa stanu paska zębatego napędu
rozrządu
Kontrola poziomu oleju w systemie aktywacji sekwencyjnej
półautomatycznej skrzyni biegów (2)
Kontrola i ewentualne przywrócenie wstępnego obciążenia
samoblokującego mechanizmu różnicowego (zależnie od
wyposażenia) (3)
Wymiana oleju w skrzyni biegów wyposażonej w
samoblokujący mechanizm różnicowy (zależnie od
wyposażenia)(3) (4)
Wymiana oleju silnikowego i filtra oleju
(2) Tylko w przypadku samochodów w krajach o szczególnie surowych warunkach klimatycznych (klimat chłodny).
(3) Tę czynność zaleca się wykonywać tuż po każdej okoliczności, w której samochód poddany był uciążliwej eksploatacji.
(4) Pierwszą wymianę oleju w skrzyni biegów należy wykonać obowiązkowo po przejechaniu pierwszych 10 000 km, niezależnie od czasu, jaki upłynął
127

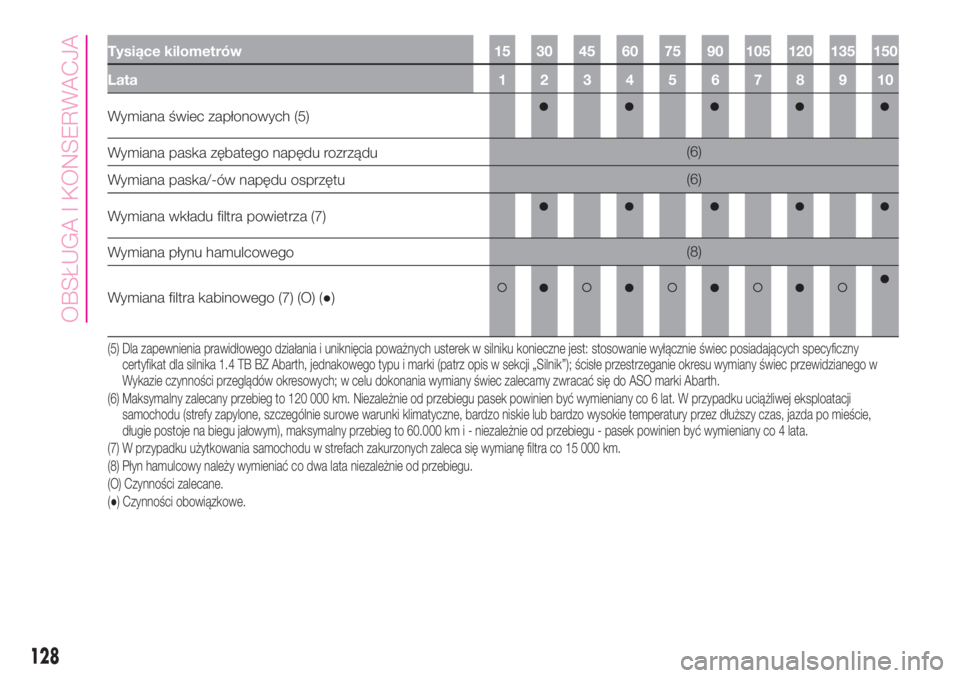

Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata 1 2 3 4 5 6 7 8 9 10
Wymiana świec zapłonowych (5)
Wymiana paska zębatego napędu rozrządu(6)
Wymiana paska/-ów napędu osprzętu(6)
Wymiana wkładu filtra powietrza (7)
Wymiana płynu hamulcowego(8)
Wymiana filtra kabinowego (7) (O) (●)
(5) Dla zapewnienia prawidłowego działania i uniknięcia poważnych usterek w silniku konieczne jest: stosowanie wyłącznie świec posiadających specyficzny
certyfikat dla silnika 1.4 TB BZ Abarth, jednakowego typu i marki (patrz opis w sekcji „Silnik”); ścisłe przestrzeganie okresu wymiany świec przewidzianego w
Wykazie czynności przeglądów okresowych; w celu dokonania wymiany świec zalecamy zwracać się do ASO marki Abarth.
(6) Maksymalny zalecany przebieg to 120 000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 6 lat. W przypadku uciążliwej eksploatacji
samochodu (strefy zapylone, szczególnie surowe warunki klimatyczne, bardzo niskie lub bardzo wysokie temperatury przez dłuższy czas, jazda po mieście,
długie postoje na biegu jałowym), maksymalny przebieg to 60.000 km i - niezależnie od przebiegu - pasek powinien być wymieniany co 4 lata.
(7) W przypadku użytkowania samochodu w strefach zakurzonych zaleca się wymianę filtra co 15 000 km.
(8) Płyn hamulcowy należy wymieniać co dwa lata niezależnie od przebiegu.
(O) Czynności zalecane.
(●) Czynności obowiązkowe.
128
OBSŁUGA I KONSERWACJA
