Abarth 500 2020 Betriebsanleitung (in German)

FAHRLEISTUNGEN
Version Beschleunigung 0-100 km/h (s) Höchstgeschwindigkeit (km/h)
1.4 TB BZ ABARTH 135PS(*)7,9 205
1.4 TB BZ ABARTH 145PS
7,8
(**)/8(***)210
1.4 TB BZ ABARTH 160PS
7,3
(**)/7,4(***)216
1.4 TB BZ ABARTH 163 PS
(*) (****)7,3(**)/7,4(***)218
1.4 TB BZ ABARTH 165PS
(****)7,3(**)/7,4(***)218
1.4 TB BZ ABARTH 180PS
(****)6,7(**)/6,9(***)225
(*) Für Märkte, wo vorgesehen
(**) Version mit Schaltgetriebe
(***) Version mit sequenziellem Robotgetriebe
(****) Werte, die mit bleifreiem Benzin mit 98 ROZ erreicht wurden
159

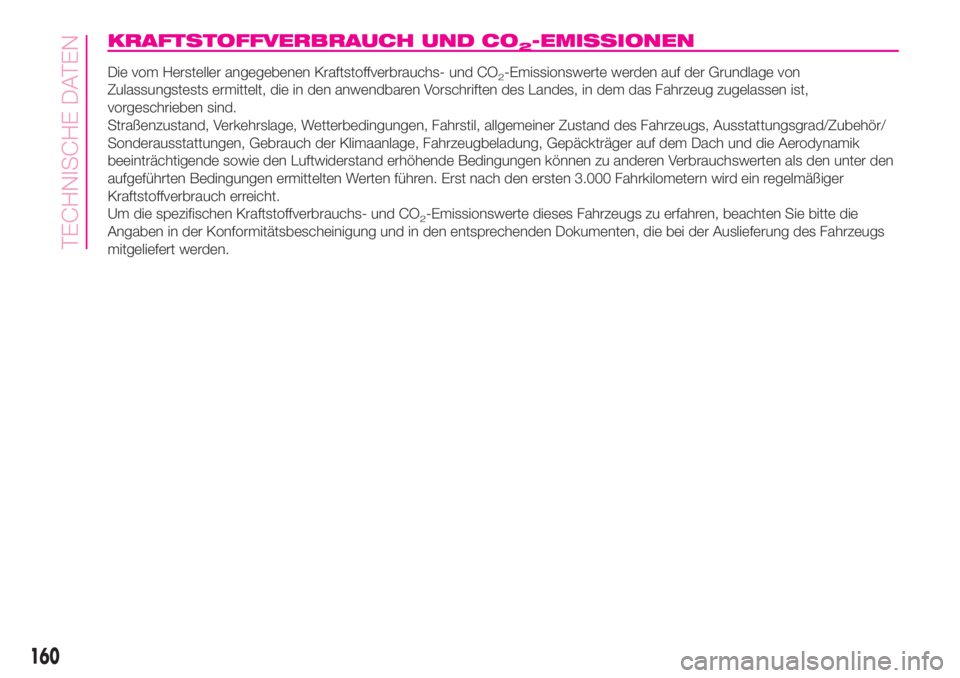

KRAFTSTOFFVERBRAUCH UND CO2-EMISSIONEN
Die vom Hersteller angegebenen Kraftstoffverbrauchs- und CO2-Emissionswerte werden auf der Grundlage von
Zulassungstests ermittelt, die in den anwendbaren Vorschriften des Landes, in dem das Fahrzeug zugelassen ist,
vorgeschrieben sind.
Straßenzustand, Verkehrslage, Wetterbedingungen, Fahrstil, allgemeiner Zustand des Fahrzeugs, Ausstattungsgrad/Zubehör/
Sonderausstattungen, Gebrauch der Klimaanlage, Fahrzeugbeladung, Gepäckträger auf dem Dach und die Aerodynamik
beeinträchtigende sowie den Luftwiderstand erhöhende Bedingungen können zu anderen Verbrauchswerten als den unter den
aufgeführten Bedingungen ermittelten Werten führen. Erst nach den ersten 3.000 Fahrkilometern wird ein regelmäßiger
Kraftstoffverbrauch erreicht.
Um die spezifischen Kraftstoffverbrauchs- und CO
2-Emissionswerte dieses Fahrzeugs zu erfahren, beachten Sie bitte die
Angaben in der Konformitätsbescheinigung und in den entsprechenden Dokumenten, die bei der Auslieferung des Fahrzeugs
mitgeliefert werden.
160
TECHNISCHE DATEN

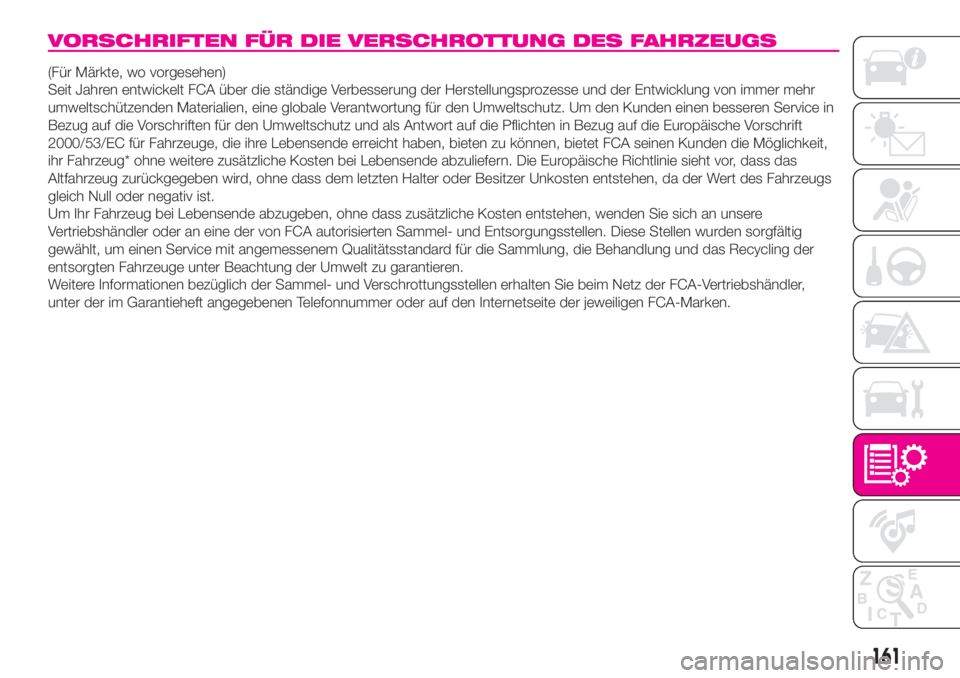

VORSCHRIFTEN FÜR DIE VERSCHROTTUNG DES FAHRZEUGS
(Für Märkte, wo vorgesehen)
Seit Jahren entwickelt FCA über die ständige Verbesserung der Herstellungsprozesse und der Entwicklung von immer mehr
umweltschützenden Materialien, eine globale Verantwortung für den Umweltschutz. Um den Kunden einen besseren Service in
Bezug auf die Vorschriften für den Umweltschutz und als Antwort auf die Pflichten in Bezug auf die Europäische Vorschrift
2000/53/EC für Fahrzeuge, die ihre Lebensende erreicht haben, bieten zu können, bietet FCA seinen Kunden die Möglichkeit,
ihr Fahrzeug* ohne weitere zusätzliche Kosten bei Lebensende abzuliefern. Die Europäische Richtlinie sieht vor, dass das
Altfahrzeug zurückgegeben wird, ohne dass dem letzten Halter oder Besitzer Unkosten entstehen, da der Wert des Fahrzeugs
gleich Null oder negativ ist.
Um Ihr Fahrzeug bei Lebensende abzugeben, ohne dass zusätzliche Kosten entstehen, wenden Sie sich an unsere
Vertriebshändler oder an eine der von FCA autorisierten Sammel- und Entsorgungsstellen. Diese Stellen wurden sorgfältig
gewählt, um einen Service mit angemessenem Qualitätsstandard für die Sammlung, die Behandlung und das Recycling der
entsorgten Fahrzeuge unter Beachtung der Umwelt zu garantieren.
Weitere Informationen bezüglich der Sammel- und Verschrottungsstellen erhalten Sie beim Netz der FCA-Vertriebshändler,
unter der im Garantieheft angegebenen Telefonnummer oder auf den Internetseite der jeweiligen FCA-Marken.
161

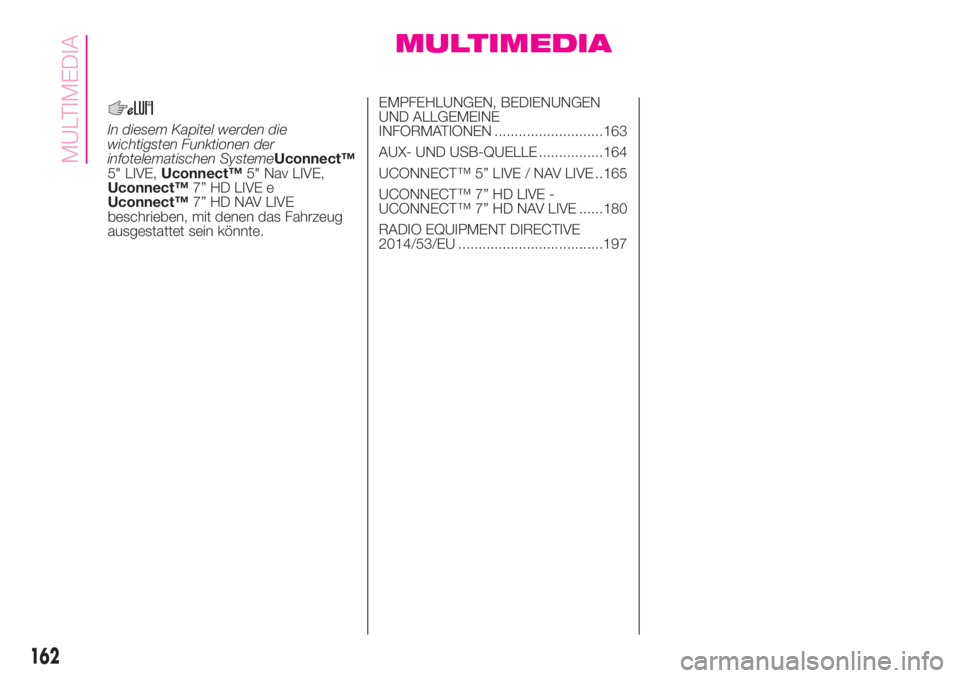

MULTIMEDIA
In diesem Kapitel werden die
wichtigsten Funktionen der
infotelematischen SystemeUconnect™
5" LIVE,Uconnect™5" Nav LIVE,
Uconnect™7” HD LIVE e
Uconnect™7” HD NAV LIVE
beschrieben, mit denen das Fahrzeug
ausgestattet sein könnte.EMPFEHLUNGEN, BEDIENUNGEN
UND ALLGEMEINE
INFORMATIONEN ...........................163
AUX- UND USB-QUELLE ................164
UCONNECT™ 5” LIVE / NAV LIVE ..165
UCONNECT™ 7” HD LIVE -
UCONNECT™ 7” HD NAV LIVE ......180
RADIO EQUIPMENT DIRECTIVE
2014/53/EU ....................................197
162
MULTIMEDIA

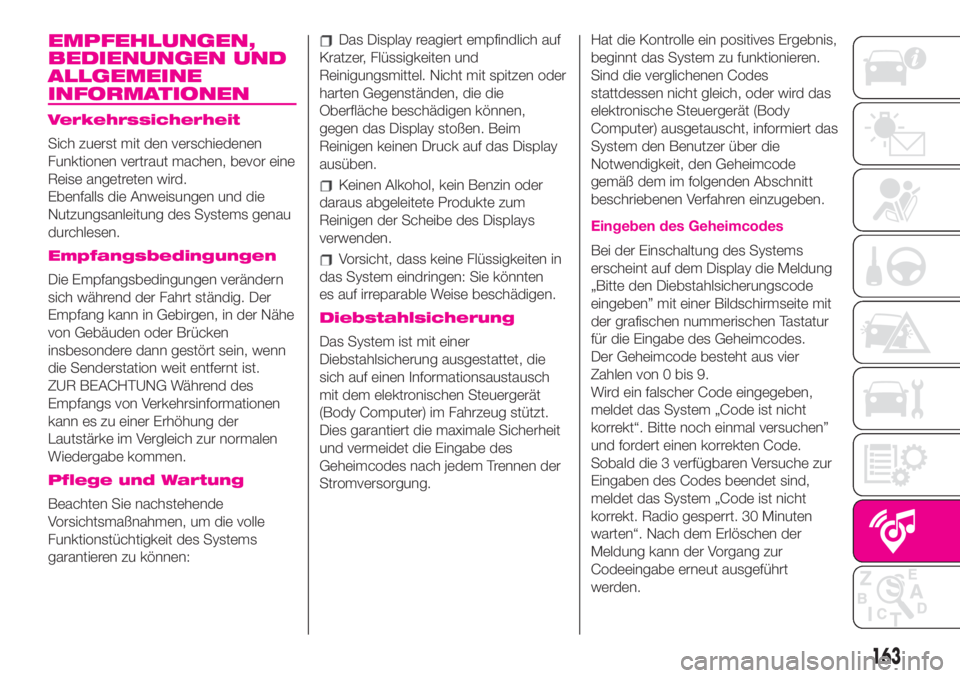

EMPFEHLUNGEN,
BEDIENUNGEN UND
ALLGEMEINE
INFORMATIONEN
Verkehrssicherheit
Sich zuerst mit den verschiedenen
Funktionen vertraut machen, bevor eine
Reise angetreten wird.
Ebenfalls die Anweisungen und die
Nutzungsanleitung des Systems genau
durchlesen.
Empfangsbedingungen
Die Empfangsbedingungen verändern
sich während der Fahrt ständig. Der
Empfang kann in Gebirgen, in der Nähe
von Gebäuden oder Brücken
insbesondere dann gestört sein, wenn
die Senderstation weit entfernt ist.
ZUR BEACHTUNG Während des
Empfangs von Verkehrsinformationen
kann es zu einer Erhöhung der
Lautstärke im Vergleich zur normalen
Wiedergabe kommen.
Pflege und Wartung
Beachten Sie nachstehende
Vorsichtsmaßnahmen, um die volle
Funktionstüchtigkeit des Systems
garantieren zu können:
Das Display reagiert empfindlich auf
Kratzer, Flüssigkeiten und
Reinigungsmittel. Nicht mit spitzen oder
harten Gegenständen, die die
Oberfläche beschädigen können,
gegen das Display stoßen. Beim
Reinigen keinen Druck auf das Display
ausüben.
Keinen Alkohol, kein Benzin oder
daraus abgeleitete Produkte zum
Reinigen der Scheibe des Displays
verwenden.
Vorsicht, dass keine Flüssigkeiten in
das System eindringen: Sie könnten
es auf irreparable Weise beschädigen.
Diebstahlsicherung
Das System ist mit einer
Diebstahlsicherung ausgestattet, die
sich auf einen Informationsaustausch
mit dem elektronischen Steuergerät
(Body Computer) im Fahrzeug stützt.
Dies garantiert die maximale Sicherheit
und vermeidet die Eingabe des
Geheimcodes nach jedem Trennen der
Stromversorgung.Hat die Kontrolle ein positives Ergebnis,
beginnt das System zu funktionieren.
Sind die verglichenen Codes
stattdessen nicht gleich, oder wird das
elektronische Steuergerät (Body
Computer) ausgetauscht, informiert das
System den Benutzer über die
Notwendigkeit, den Geheimcode
gemäß dem im folgenden Abschnitt
beschriebenen Verfahren einzugeben.
Eingeben des Geheimcodes
Bei der Einschaltung des Systems
erscheint auf dem Display die Meldung
„Bitte den Diebstahlsicherungscode
eingeben” mit einer Bildschirmseite mit
der grafischen nummerischen Tastatur
für die Eingabe des Geheimcodes.
Der Geheimcode besteht aus vier
Zahlen von 0 bis 9.
Wird ein falscher Code eingegeben,
meldet das System „Code ist nicht
korrekt“. Bitte noch einmal versuchen”
und fordert einen korrekten Code.
Sobald die 3 verfügbaren Versuche zur
Eingaben des Codes beendet sind,
meldet das System „Code ist nicht
korrekt. Radio gesperrt. 30 Minuten
warten“. Nach dem Erlöschen der
Meldung kann der Vorgang zur
Codeeingabe erneut ausgeführt
werden.
163

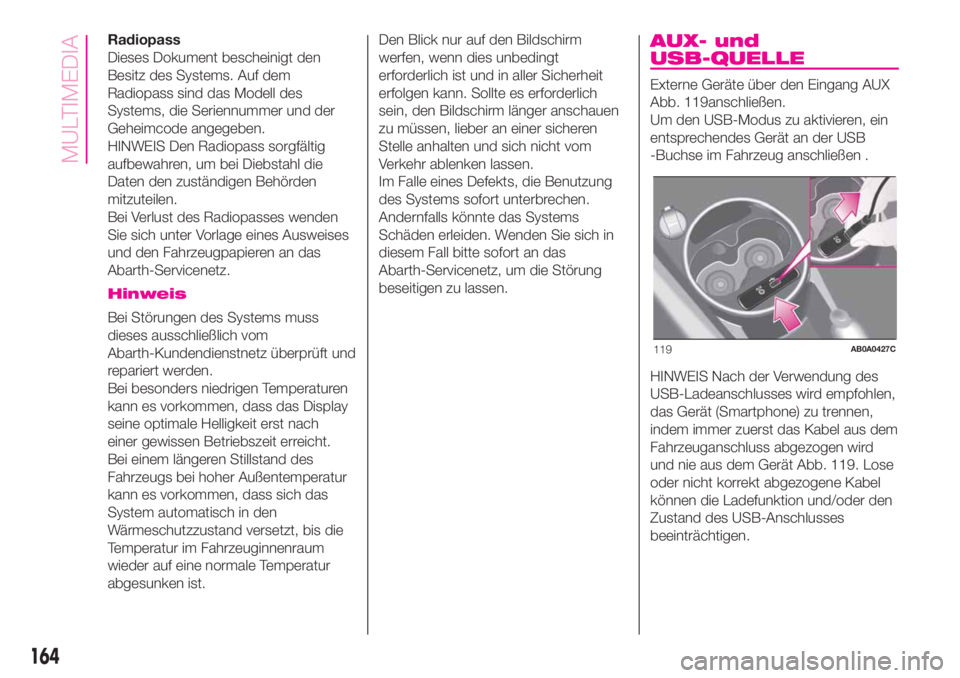

Radiopass
Dieses Dokument bescheinigt den
Besitz des Systems. Auf dem
Radiopass sind das Modell des
Systems, die Seriennummer und der
Geheimcode angegeben.
HINWEIS Den Radiopass sorgfältig
aufbewahren, um bei Diebstahl die
Daten den zuständigen Behörden
mitzuteilen.
Bei Verlust des Radiopasses wenden
Sie sich unter Vorlage eines Ausweises
und den Fahrzeugpapieren an das
Abarth-Servicenetz.
Hinweis
Bei Störungen des Systems muss
dieses ausschließlich vom
Abarth-Kundendienstnetz überprüft und
repariert werden.
Bei besonders niedrigen Temperaturen
kann es vorkommen, dass das Display
seine optimale Helligkeit erst nach
einer gewissen Betriebszeit erreicht.
Bei einem längeren Stillstand des
Fahrzeugs bei hoher Außentemperatur
kann es vorkommen, dass sich das
System automatisch in den
Wärmeschutzzustand versetzt, bis die
Temperatur im Fahrzeuginnenraum
wieder auf eine normale Temperatur
abgesunken ist.Den Blick nur auf den Bildschirm
werfen, wenn dies unbedingt
erforderlich ist und in aller Sicherheit
erfolgen kann. Sollte es erforderlich
sein, den Bildschirm länger anschauen
zu müssen, lieber an einer sicheren
Stelle anhalten und sich nicht vom
Verkehr ablenken lassen.
Im Falle eines Defekts, die Benutzung
des Systems sofort unterbrechen.
Andernfalls könnte das Systems
Schäden erleiden. Wenden Sie sich in
diesem Fall bitte sofort an das
Abarth-Servicenetz, um die Störung
beseitigen zu lassen.
AUX- und
USB-QUELLE
Externe Geräte über den Eingang AUX
Abb. 119anschließen.
Um den USB-Modus zu aktivieren, ein
entsprechendes Gerät an der USB
-Buchse im Fahrzeug anschließen .
HINWEIS Nach der Verwendung des
USB-Ladeanschlusses wird empfohlen,
das Gerät (Smartphone) zu trennen,
indem immer zuerst das Kabel aus dem
Fahrzeuganschluss abgezogen wird
und nie aus dem Gerät Abb. 119. Lose
oder nicht korrekt abgezogene Kabel
können die Ladefunktion und/oder den
Zustand des USB-Anschlusses
beeinträchtigen.
119AB0A0427C
164
MULTIMEDIA

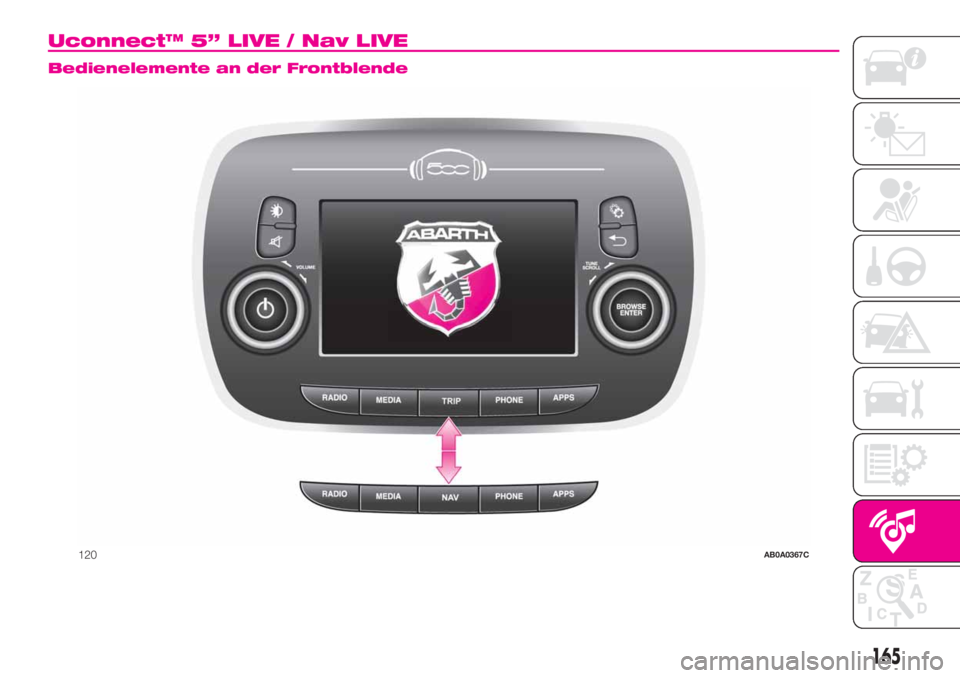

Uconnect™ 5” LIVE / Nav LIVE.
Bedienelemente an der Frontblende
120AB0A0367C
165

Zusammenfassende Tabelle der Bedienelemente an der Frontblende
Taste Funktionen Modus
Einschalten Kurzer Druck der Taste
Ausschalten Kurzer Druck der Taste
Lautstärkeregelung Drehen des Drehgriffs nach links/rechts
Ein-/Ausschalten der Lautstärke (Mute/Pause) Kurzer Druck der Taste
Ein- / Ausschalten des Displays Kurzer Druck der Taste
Verlassen der Auswahl/Rückkehr zur vorhergehenden Seite Kurzer Druck der Taste
Einstellungen Kurzer Druck der Taste
BROWSE/ENTERDurchlaufen des Verzeichnisses und Einstellen eines
RadiosendersDrehen des Drehgriffs nach links/rechts
Bestätigung des auf dem Display angezeigten Vorgangs Kurzer Druck der Taste
APPSZugriff auf die zusätzlichen Funktionen z. B.: Anzeige von Uhrzeit,
Kompass (wenn vorgesehen), Außentemperatur, Media Radio und
Uconnect™ LIVE
- Dienstleistungen wo vorhandenKurzer Druck der Taste
PHONE Anzeige der Telefondaten Kurzer Druck der Taste
TRIP
(VersionenUconnect™
5” LIVE)TRIP-Menü öffnen Kurzer Druck der Taste
NAV
(Uconnect ™ 5“ Nav
LIVEVersionen)Zugang zum Navigationsmenü Kurzer Druck der Taste
MEDIA
Wahl der Quelle: USB, AUX,
Bluetooth®Kurzer Druck der Taste
RADIO Zugriff auf den Radiomodus Kurzer Druck der Taste
166
MULTIMEDIA

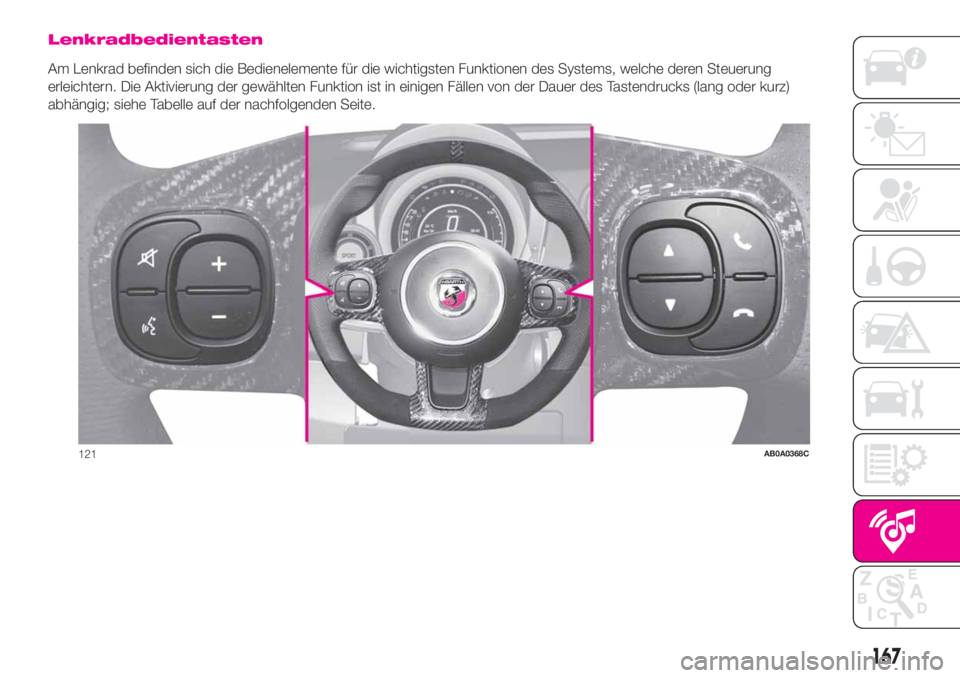

Lenkradbedientasten
Am Lenkrad befinden sich die Bedienelemente für die wichtigsten Funktionen des Systems, welche deren Steuerung
erleichtern. Die Aktivierung der gewählten Funktion ist in einigen Fällen von der Dauer des Tastendrucks (lang oder kurz)
abhängig; siehe Tabelle auf der nachfolgenden Seite.
121AB0A0368C
167

Zusammenfassende Tabelle der Lenkradbedienungen
Text Bedienung (Drücken / Drehen)
Annahme des eingehenden Telefonanrufs;
Annahme des zweiten eingehenden Anrufs und Halten des laufenden Anrufs;
Anzeige der Liste mit den letzten 10 Anrufen auf der Instrumententafel
Ablehnen des eingehenden Telefonanrufs;
Beenden des laufenden Telefongesprächs;
Beenden der Anzeige der letzten Anrufe auf der Instrumententafel (nur bei aktiver Anzeige
vergangener Anrufe)
Deaktivierung/Aktivierung des Mikrofons während eines Telefongesprächs;
Aktivierung/Deaktivierung der Pause der USB-,Bluetooth®–Audioquellen;
Aktivierung/Deaktivierung der Stummfunktion (Ton aus) des Radios
+/-
Kurzer Druck: Lautstärke schrittweise erhöhen/verringern;
Langer Druck: Lautstärke bis zum Loslassen der Taste erhöhen/verringern
Aktivieren der Spracherkennung;
Unterbrechen der Sprachnachricht, um einen neuen Sprachbefehl zu geben;
Unterbrechung der Spracherkennung
Drehen des rechten Drehgriffes nach oben oder nach unten:
Kurzer Druck (Radio-Modus): Wahl des nächsten/vorhergehenden Senders
Langer Druck (Radio-Modus): Abscannen der höheren/niedrigeren Frequenzen bis zum
Loslassen
Kurzer Druck (USB,Bluetooth®): Wahl des nächsten/vorhergehenden Titels
Langer Druck (USB,Bluetooth®): Schneller Vor-/Rücklauf bis zum Loslassen
Kurzes Drücken (Telefon-Modus): Auswahl nächster/vorheriger Anruf (nur bei aktiver
Anrufanzeige)
168
