Abarth 500 2020 Betriebsanleitung (in German)

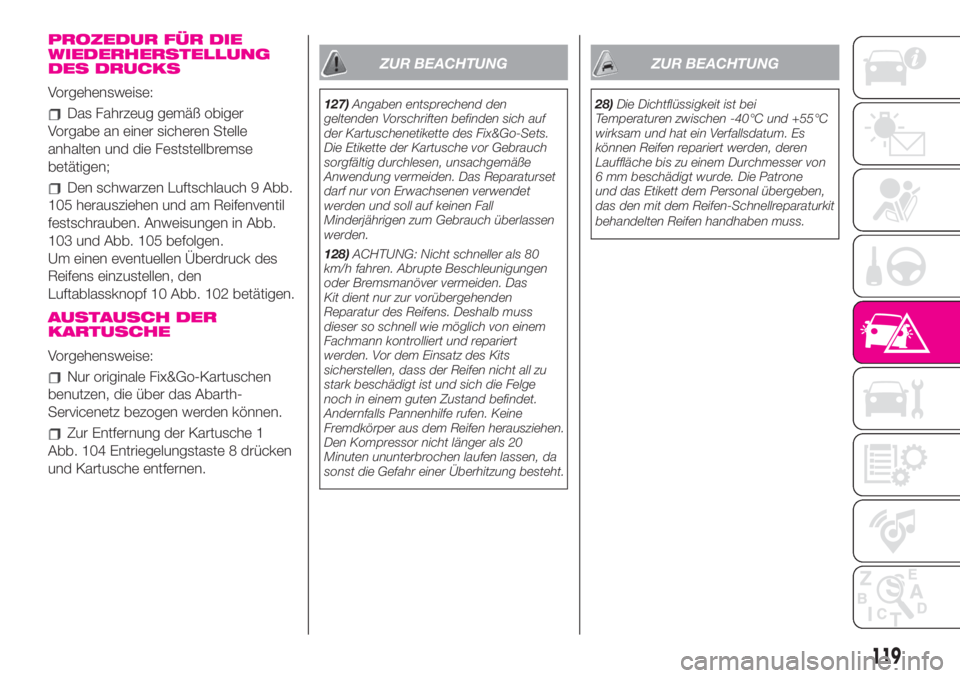

PROZEDUR FÜR DIE
WIEDERHERSTELLUNG
DES DRUCKS
Vorgehensweise:
Das Fahrzeug gemäß obiger
Vorgabe an einer sicheren Stelle
anhalten und die Feststellbremse
betätigen;
Den schwarzen Luftschlauch 9 Abb.
105 herausziehen und am Reifenventil
festschrauben. Anweisungen in Abb.
103 und Abb. 105 befolgen.
Um einen eventuellen Überdruck des
Reifens einzustellen, den
Luftablassknopf 10 Abb. 102 betätigen.
AUSTAUSCH DER
KARTUSCHE
Vorgehensweise:
Nur originale Fix&Go-Kartuschen
benutzen, die über das Abarth-
Servicenetz bezogen werden können.
Zur Entfernung der Kartusche 1
Abb. 104 Entriegelungstaste 8 drücken
und Kartusche entfernen.
ZUR BEACHTUNG
127)Angaben entsprechend den
geltenden Vorschriften befinden sich auf
der Kartuschenetikette des Fix&Go-Sets.
Die Etikette der Kartusche vor Gebrauch
sorgfältig durchlesen, unsachgemäße
Anwendung vermeiden. Das Reparaturset
darf nur von Erwachsenen verwendet
werden und soll auf keinen Fall
Minderjährigen zum Gebrauch überlassen
werden.
128)ACHTUNG: Nicht schneller als 80
km/h fahren. Abrupte Beschleunigungen
oder Bremsmanöver vermeiden. Das
Kit dient nur zur vorübergehenden
Reparatur des Reifens. Deshalb muss
dieser so schnell wie möglich von einem
Fachmann kontrolliert und repariert
werden. Vor dem Einsatz des Kits
sicherstellen, dass der Reifen nicht all zu
stark beschädigt ist und sich die Felge
noch in einem guten Zustand befindet.
Andernfalls Pannenhilfe rufen. Keine
Fremdkörper aus dem Reifen herausziehen.
Den Kompressor nicht länger als 20
Minuten ununterbrochen laufen lassen, da
sonst die Gefahr einer Überhitzung besteht.
ZUR BEACHTUNG
28)Die Dichtflüssigkeit ist bei
Temperaturen zwischen -40°C und +55°C
wirksam und hat ein Verfallsdatum. Es
können Reifen repariert werden, deren
Lauffläche bis zu einem Durchmesser von
6 mm beschädigt wurde. Die Patrone
und das Etikett dem Personal übergeben,
das den mit dem Reifen-Schnellreparaturkit
behandelten Reifen handhaben muss.
119

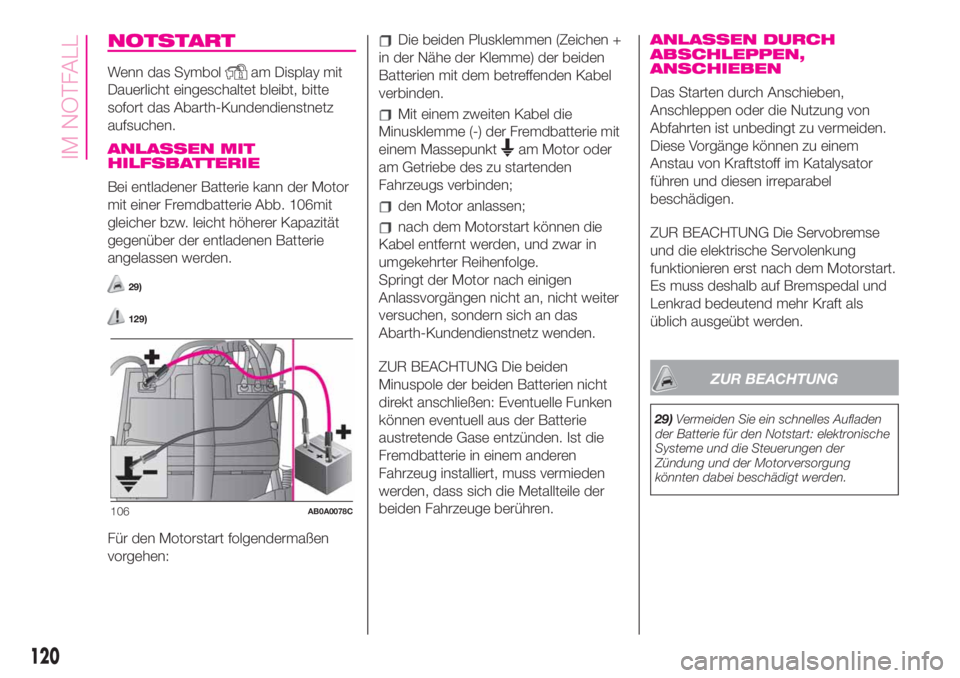

NOTSTART
Wenn das Symbolam Display mit
Dauerlicht eingeschaltet bleibt, bitte
sofort das Abarth-Kundendienstnetz
aufsuchen.
ANLASSEN MIT
HILFSBATTERIE
Bei entladener Batterie kann der Motor
mit einer Fremdbatterie Abb. 106mit
gleicher bzw. leicht höherer Kapazität
gegenüber der entladenen Batterie
angelassen werden.
29)
129)
Für den Motorstart folgendermaßen
vorgehen:
Die beiden Plusklemmen (Zeichen +
in der Nähe der Klemme) der beiden
Batterien mit dem betreffenden Kabel
verbinden.
Mit einem zweiten Kabel die
Minusklemme (-) der Fremdbatterie mit
einem Massepunkt
am Motor oder
am Getriebe des zu startenden
Fahrzeugs verbinden;
den Motor anlassen;
nach dem Motorstart können die
Kabel entfernt werden, und zwar in
umgekehrter Reihenfolge.
Springt der Motor nach einigen
Anlassvorgängen nicht an, nicht weiter
versuchen, sondern sich an das
Abarth-Kundendienstnetz wenden.
ZUR BEACHTUNG Die beiden
Minuspole der beiden Batterien nicht
direkt anschließen: Eventuelle Funken
können eventuell aus der Batterie
austretende Gase entzünden. Ist die
Fremdbatterie in einem anderen
Fahrzeug installiert, muss vermieden
werden, dass sich die Metallteile der
beiden Fahrzeuge berühren.
ANLASSEN DURCH
ABSCHLEPPEN,
ANSCHIEBEN
Das Starten durch Anschieben,
Anschleppen oder die Nutzung von
Abfahrten ist unbedingt zu vermeiden.
Diese Vorgänge können zu einem
Anstau von Kraftstoff im Katalysator
führen und diesen irreparabel
beschädigen.
ZUR BEACHTUNG Die Servobremse
und die elektrische Servolenkung
funktionieren erst nach dem Motorstart.
Es muss deshalb auf Bremspedal und
Lenkrad bedeutend mehr Kraft als
üblich ausgeübt werden.
ZUR BEACHTUNG
29)Vermeiden Sie ein schnelles Aufladen
der Batterie für den Notstart: elektronische
Systeme und die Steuerungen der
Zündung und der Motorversorgung
könnten dabei beschädigt werden.
106AB0A0078C
120
IM NOTFALL

ZUR BEACHTUNG
129)Dieser Startvorgang muss durch
Fachpersonal ausgeführt werden, da eine
falsche Vorgehensweise zu elektrischen
Entladungen von großer Stärke führen
können. Außerdem ist die in der Batterie
enthaltene Flüssigkeit giftig und korrosiv.
Deshalb den Kontakt mit Haut und Augen
vermeiden. Sich der Batterie nicht mit
offenen Flammen oder brennenden
Zigaretten nähern und keine Funken
erzeugen.

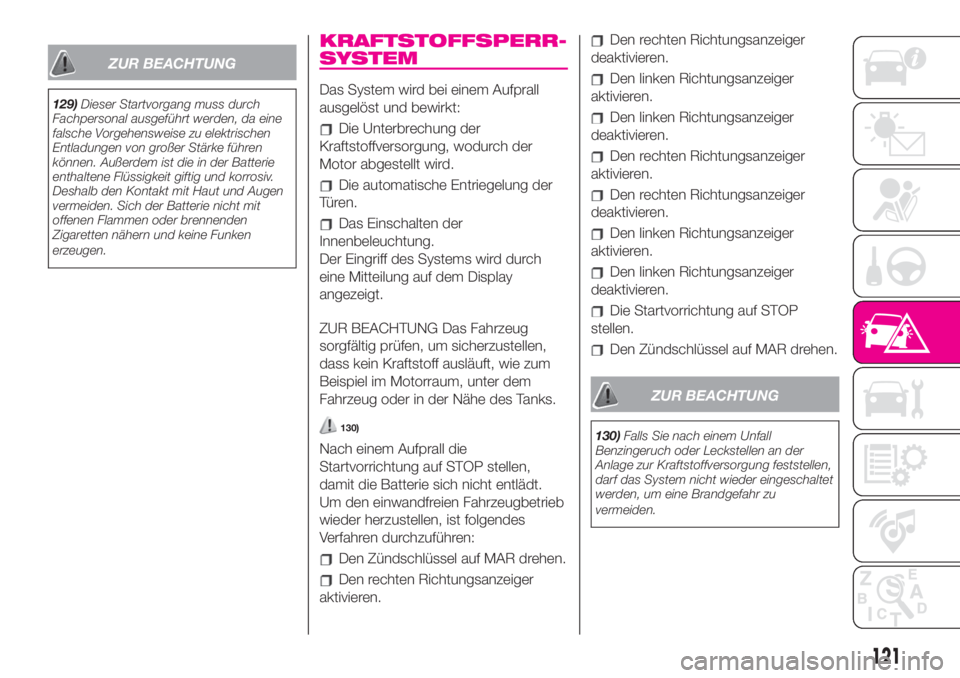

KRAFTSTOFFSPERR-
SYSTEM
Das System wird bei einem Aufprall
ausgelöst und bewirkt:
Die Unterbrechung der
Kraftstoffversorgung, wodurch der
Motor abgestellt wird.
Die automatische Entriegelung der
Türen.
Das Einschalten der
Innenbeleuchtung.
Der Eingriff des Systems wird durch
eine Mitteilung auf dem Display
angezeigt.
ZUR BEACHTUNG Das Fahrzeug
sorgfältig prüfen, um sicherzustellen,
dass kein Kraftstoff ausläuft, wie zum
Beispiel im Motorraum, unter dem
Fahrzeug oder in der Nähe des Tanks.
130)
Nach einem Aufprall die
Startvorrichtung auf STOP stellen,
damit die Batterie sich nicht entlädt.
Um den einwandfreien Fahrzeugbetrieb
wieder herzustellen, ist folgendes
Verfahren durchzuführen:
Den Zündschlüssel auf MAR drehen.
Den rechten Richtungsanzeiger
aktivieren.
Den rechten Richtungsanzeiger
deaktivieren.
Den linken Richtungsanzeiger
aktivieren.
Den linken Richtungsanzeiger
deaktivieren.
Den rechten Richtungsanzeiger
aktivieren.
Den rechten Richtungsanzeiger
deaktivieren.
Den linken Richtungsanzeiger
aktivieren.
Den linken Richtungsanzeiger
deaktivieren.
Die Startvorrichtung auf STOP
stellen.
Den Zündschlüssel auf MAR drehen.
ZUR BEACHTUNG
130)Falls Sie nach einem Unfall
Benzingeruch oder Leckstellen an der
Anlage zur Kraftstoffversorgung feststellen,
darf das System nicht wieder eingeschaltet
werden, um eine Brandgefahr zu
vermeiden.
121

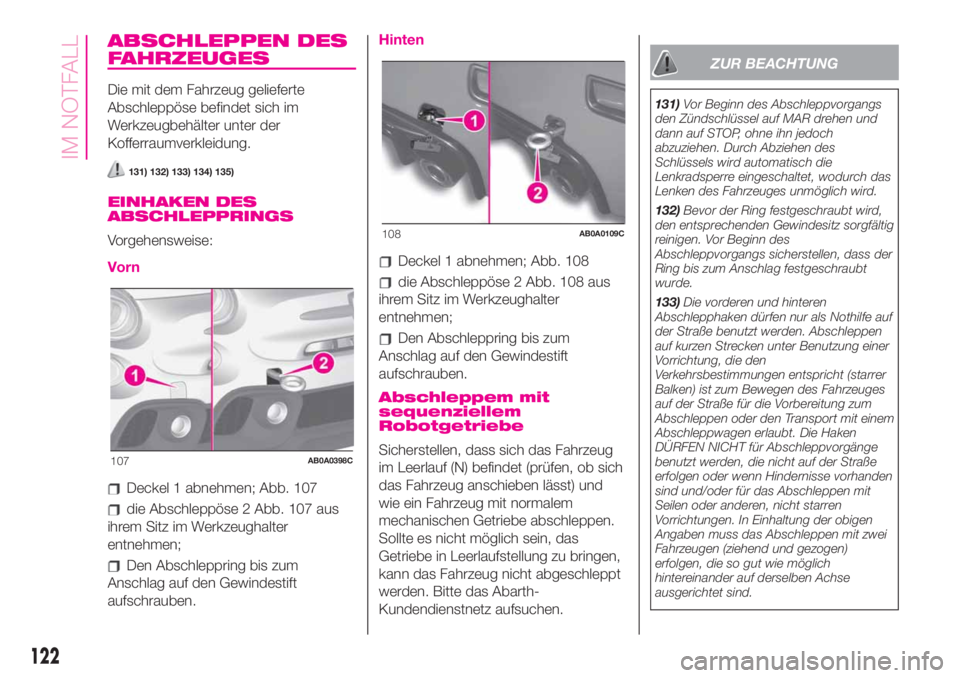

ABSCHLEPPEN DES
FAHRZEUGES
Die mit dem Fahrzeug gelieferte
Abschleppöse befindet sich im
Werkzeugbehälter unter der
Kofferraumverkleidung.
131) 132) 133) 134) 135)
EINHAKEN DES
ABSCHLEPPRINGS
Vorgehensweise:
Vorn
Deckel 1 abnehmen; Abb. 107
die Abschleppöse 2 Abb. 107 aus
ihrem Sitz im Werkzeughalter
entnehmen;
Den Abschleppring bis zum
Anschlag auf den Gewindestift
aufschrauben.
Hinten
Deckel 1 abnehmen; Abb. 108
die Abschleppöse 2 Abb. 108 aus
ihrem Sitz im Werkzeughalter
entnehmen;
Den Abschleppring bis zum
Anschlag auf den Gewindestift
aufschrauben.
Abschleppem mit
sequenziellem
Robotgetriebe
Sicherstellen, dass sich das Fahrzeug
im Leerlauf (N) befindet (prüfen, ob sich
das Fahrzeug anschieben lässt) und
wie ein Fahrzeug mit normalem
mechanischen Getriebe abschleppen.
Sollte es nicht möglich sein, das
Getriebe in Leerlaufstellung zu bringen,
kann das Fahrzeug nicht abgeschleppt
werden. Bitte das Abarth-
Kundendienstnetz aufsuchen.
ZUR BEACHTUNG
131)Vor Beginn des Abschleppvorgangs
den Zündschlüssel auf MAR drehen und
dann auf STOP, ohne ihn jedoch
abzuziehen. Durch Abziehen des
Schlüssels wird automatisch die
Lenkradsperre eingeschaltet, wodurch das
Lenken des Fahrzeuges unmöglich wird.
132)Bevor der Ring festgeschraubt wird,
den entsprechenden Gewindesitz sorgfältig
reinigen. Vor Beginn des
Abschleppvorgangs sicherstellen, dass der
Ring bis zum Anschlag festgeschraubt
wurde.
133)Die vorderen und hinteren
Abschlepphaken dürfen nur als Nothilfe auf
der Straße benutzt werden. Abschleppen
auf kurzen Strecken unter Benutzung einer
Vorrichtung, die den
Verkehrsbestimmungen entspricht (starrer
Balken) ist zum Bewegen des Fahrzeuges
auf der Straße für die Vorbereitung zum
Abschleppen oder den Transport mit einem
Abschleppwagen erlaubt. Die Haken
DÜRFEN NICHT für Abschleppvorgänge
benutzt werden, die nicht auf der Straße
erfolgen oder wenn Hindernisse vorhanden
sind und/oder für das Abschleppen mit
Seilen oder anderen, nicht starren
Vorrichtungen. In Einhaltung der obigen
Angaben muss das Abschleppen mit zwei
Fahrzeugen (ziehend und gezogen)
erfolgen, die so gut wie möglich
hintereinander auf derselben Achse
ausgerichtet sind.
107AB0A0398C
108AB0A0109C
122
IM NOTFALL

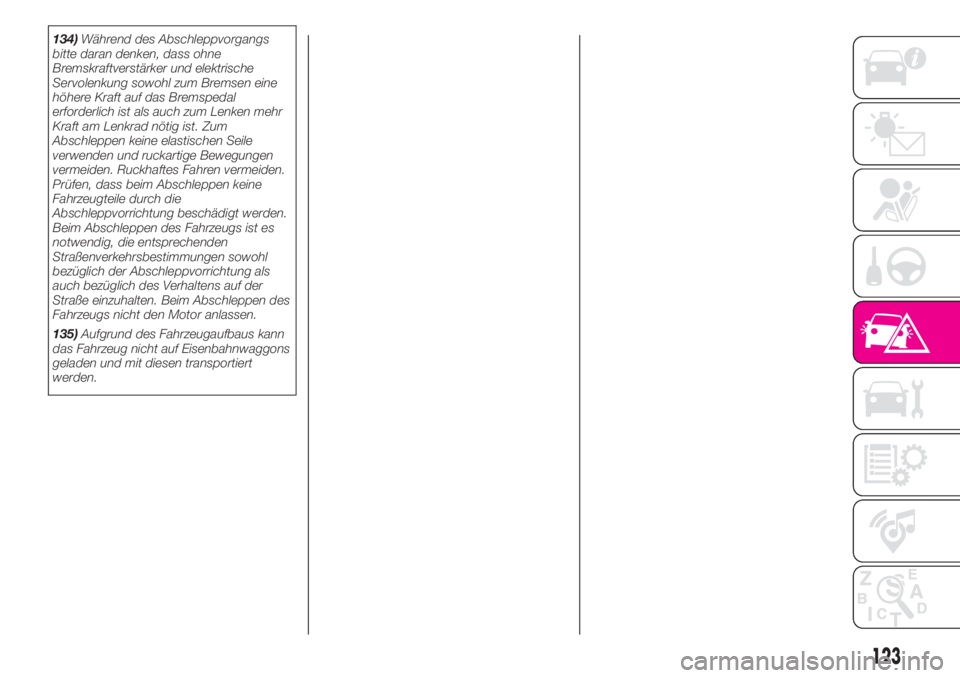

134)Während des Abschleppvorgangs
bitte daran denken, dass ohne
Bremskraftverstärker und elektrische
Servolenkung sowohl zum Bremsen eine
höhere Kraft auf das Bremspedal
erforderlich ist als auch zum Lenken mehr
Kraft am Lenkrad nötig ist. Zum
Abschleppen keine elastischen Seile
verwenden und ruckartige Bewegungen
vermeiden. Ruckhaftes Fahren vermeiden.
Prüfen, dass beim Abschleppen keine
Fahrzeugteile durch die
Abschleppvorrichtung beschädigt werden.
Beim Abschleppen des Fahrzeugs ist es
notwendig, die entsprechenden
Straßenverkehrsbestimmungen sowohl
bezüglich der Abschleppvorrichtung als
auch bezüglich des Verhaltens auf der
Straße einzuhalten. Beim Abschleppen des
Fahrzeugs nicht den Motor anlassen.
135)Aufgrund des Fahrzeugaufbaus kann
das Fahrzeug nicht auf Eisenbahnwaggons
geladen und mit diesen transportiert
werden.
123

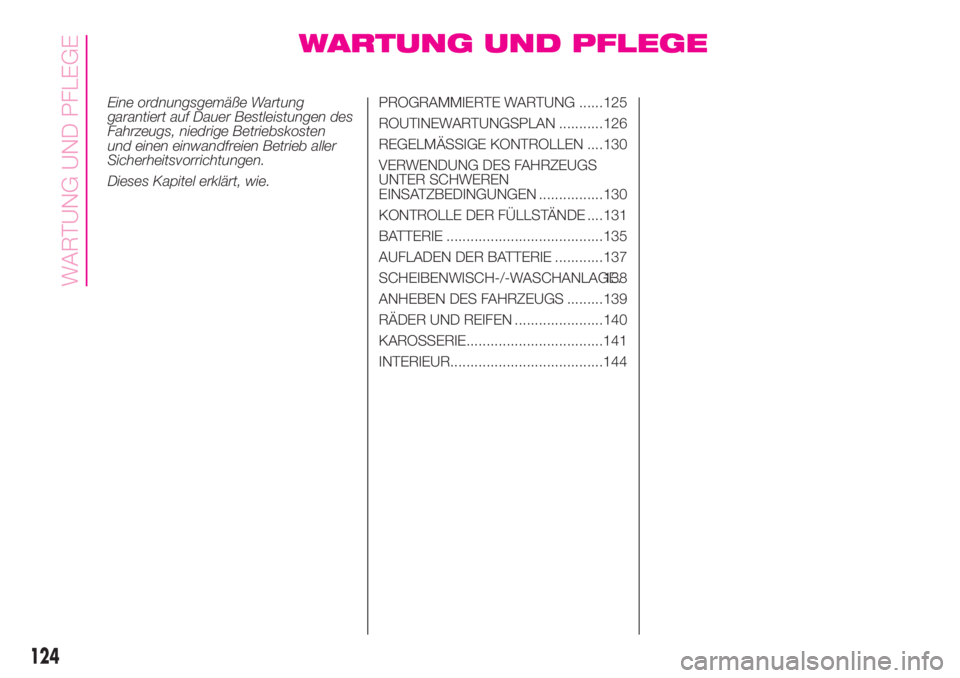

WARTUNG UND PFLEGE
Eine ordnungsgemäße Wartung
garantiert auf Dauer Bestleistungen des
Fahrzeugs, niedrige Betriebskosten
und einen einwandfreien Betrieb aller
Sicherheitsvorrichtungen.
Dieses Kapitel erklärt, wie.PROGRAMMIERTE WARTUNG ......125

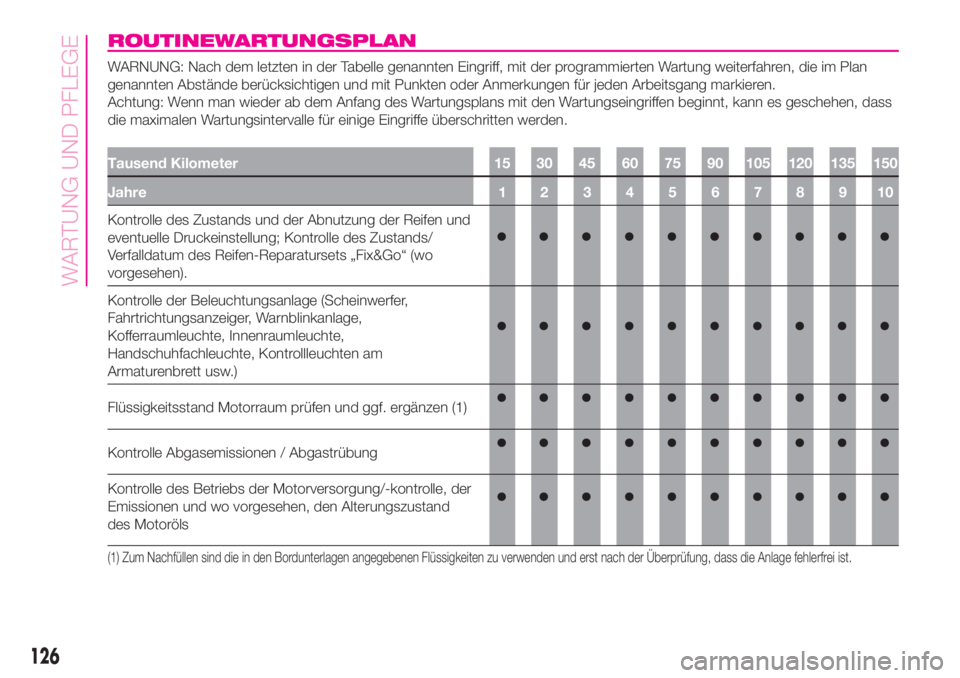

ROUTINEWARTUNGSPLAN ...........126
REGELMÄSSIGE KONTROLLEN ....130
VERWENDUNG DES FAHRZEUGS
UNTER SCHWEREN
EINSATZBEDINGUNGEN ................130
KONTROLLE DER FÜLLSTÄNDE ....131
BATTERIE .......................................135
AUFLADEN DER BATTERIE ............137
SCHEIBENWISCH-/-WASCHANLAGE.138
ANHEBEN DES FAHRZEUGS .........139
RÄDER UND REIFEN ......................140
KAROSSERIE..................................141
INTERIEUR......................................144
124
WARTUNG UND PFLEGE

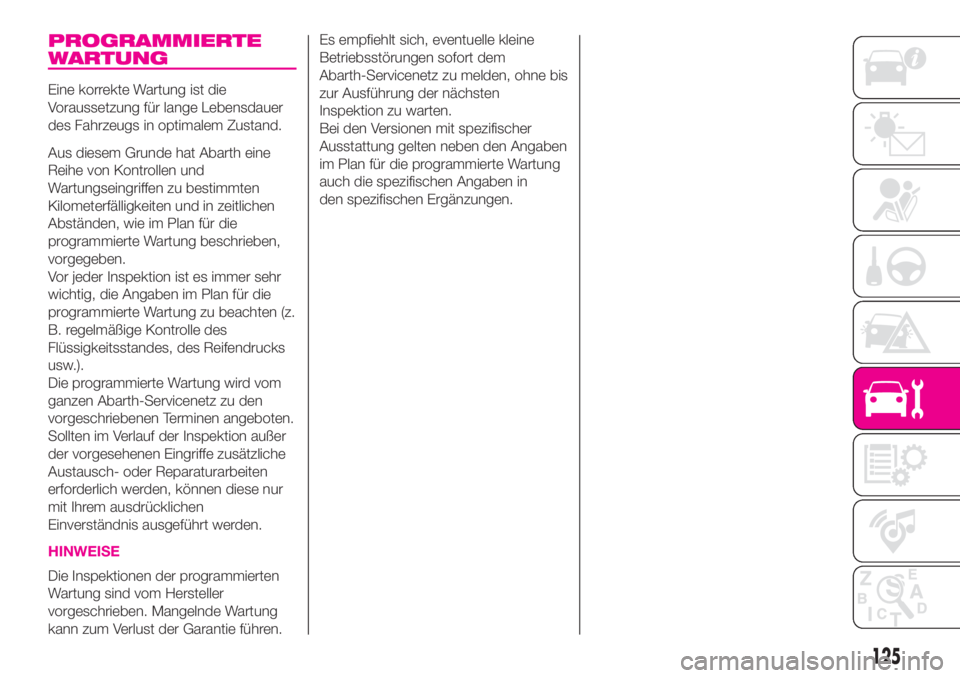

PROGRAMMIERTE
WARTUNG
Eine korrekte Wartung ist die
Voraussetzung für lange Lebensdauer
des Fahrzeugs in optimalem Zustand.
Aus diesem Grunde hat Abarth eine
Reihe von Kontrollen und
Wartungseingriffen zu bestimmten
Kilometerfälligkeiten und in zeitlichen
Abständen, wie im Plan für die
programmierte Wartung beschrieben,
vorgegeben.
Vor jeder Inspektion ist es immer sehr
wichtig, die Angaben im Plan für die
programmierte Wartung zu beachten (z.
B. regelmäßige Kontrolle des
Flüssigkeitsstandes, des Reifendrucks
usw.).
Die programmierte Wartung wird vom
ganzen Abarth-Servicenetz zu den
vorgeschriebenen Terminen angeboten.
Sollten im Verlauf der Inspektion außer
der vorgesehenen Eingriffe zusätzliche
Austausch- oder Reparaturarbeiten
erforderlich werden, können diese nur
mit Ihrem ausdrücklichen
Einverständnis ausgeführt werden.
HINWEISE
Die Inspektionen der programmierten
Wartung sind vom Hersteller
vorgeschrieben. Mangelnde Wartung
kann zum Verlust der Garantie führen.Es empfiehlt sich, eventuelle kleine
Betriebsstörungen sofort dem
Abarth-Servicenetz zu melden, ohne bis
zur Ausführung der nächsten
Inspektion zu warten.
Bei den Versionen mit spezifischer
Ausstattung gelten neben den Angaben
im Plan für die programmierte Wartung
auch die spezifischen Angaben in
den spezifischen Ergänzungen.
125

ROUTINEWARTUNGSPLAN
WARNUNG: Nach dem letzten in der Tabelle genannten Eingriff, mit der programmierten Wartung weiterfahren, die im Plan
genannten Abstände berücksichtigen und mit Punkten oder Anmerkungen für jeden Arbeitsgang markieren.
Achtung: Wenn man wieder ab dem Anfang des Wartungsplans mit den Wartungseingriffen beginnt, kann es geschehen, dass
die maximalen Wartungsintervalle für einige Eingriffe überschritten werden.
Tausend Kilometer 15 30 45 60 75 90 105 120 135 150
Jahre 1 2 3 4 5 6 7 8 9 10
Kontrolle des Zustands und der Abnutzung der Reifen und
eventuelle Druckeinstellung; Kontrolle des Zustands/
Verfalldatum des Reifen-Reparatursets „Fix&Go“ (wo
vorgesehen).
Kontrolle der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkanlage,
Kofferraumleuchte, Innenraumleuchte,
Handschuhfachleuchte, Kontrollleuchten am
Armaturenbrett usw.)
Flüssigkeitsstand Motorraum prüfen und ggf. ergänzen (1)
Kontrolle Abgasemissionen / Abgastrübung
Kontrolle des Betriebs der Motorversorgung/-kontrolle, der
Emissionen und wo vorgesehen, den Alterungszustand
des Motoröls
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden und erst nach der Überprüfung, dass die Anlage fehlerfrei ist.
126
WARTUNG UND PFLEGE

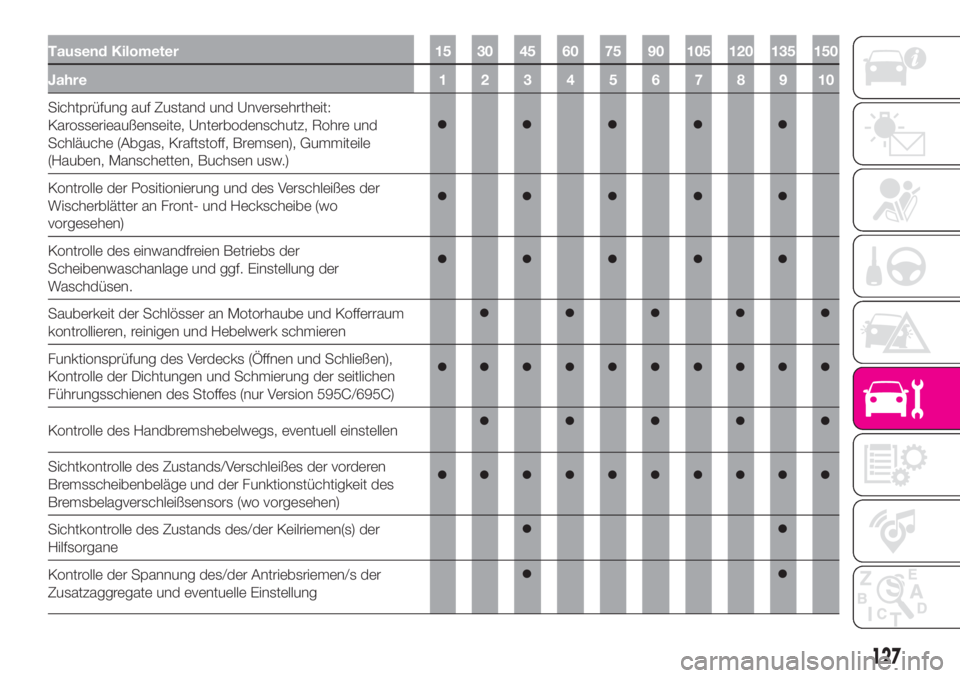

Tausend Kilometer 15 30 45 60 75 90 105 120 135 150
Jahre 1 2 3 4 5 6 7 8 9 10
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
Kontrolle der Positionierung und des Verschleißes der
Wischerblätter an Front- und Heckscheibe (wo
vorgesehen)
Kontrolle des einwandfreien Betriebs der
Scheibenwaschanlage und ggf. Einstellung der
Waschdüsen.
Sauberkeit der Schlösser an Motorhaube und Kofferraum
kontrollieren, reinigen und Hebelwerk schmieren
Funktionsprüfung des Verdecks (Öffnen und Schließen),
Kontrolle der Dichtungen und Schmierung der seitlichen
Führungsschienen des Stoffes (nur Version 595C/695C)
Kontrolle des Handbremshebelwegs, eventuell einstellen
Sichtkontrolle des Zustands/Verschleißes der vorderen
Bremsscheibenbeläge und der Funktionstüchtigkeit des
Bremsbelagverschleißsensors (wo vorgesehen)
Sichtkontrolle des Zustands des/der Keilriemen(s) der
Hilfsorgane
Kontrolle der Spannung des/der Antriebsriemen/s der
Zusatzaggregate und eventuelle Einstellung
127

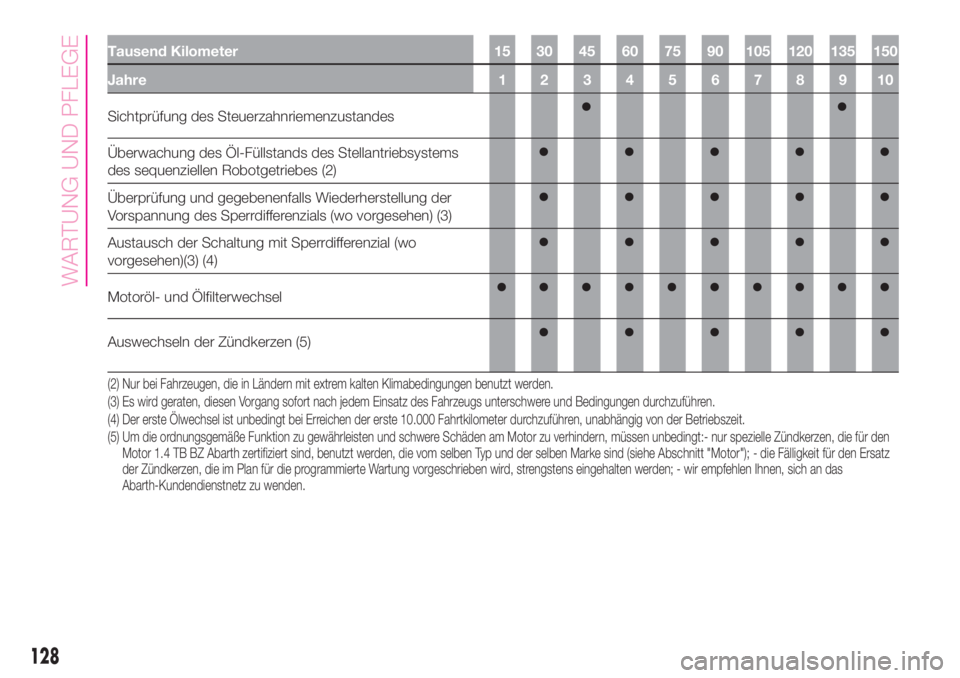

Tausend Kilometer 15 30 45 60 75 90 105 120 135 150
Jahre 1 2 3 4 5 6 7 8 9 10
Sichtprüfung des Steuerzahnriemenzustandes
Überwachung des Öl-Füllstands des Stellantriebsystems
des sequenziellen Robotgetriebes (2)
Überprüfung und gegebenenfalls Wiederherstellung der
Vorspannung des Sperrdifferenzials (wo vorgesehen) (3)
Austausch der Schaltung mit Sperrdifferenzial (wo
vorgesehen)(3) (4)
Motoröl- und Ölfilterwechsel
Auswechseln der Zündkerzen (5)
(2) Nur bei Fahrzeugen, die in Ländern mit extrem kalten Klimabedingungen benutzt werden.
(3) Es wird geraten, diesen Vorgang sofort nach jedem Einsatz des Fahrzeugs unterschwere und Bedingungen durchzuführen.
(4) Der erste Ölwechsel ist unbedingt bei Erreichen der erste 10.000 Fahrtkilometer durchzuführen, unabhängig von der Betriebszeit.
(5) Um die ordnungsgemäße Funktion zu gewährleisten und schwere Schäden am Motor zu verhindern, müssen unbedingt:- nur spezielle Zündkerzen, die für den
Motor 1.4 TB BZ Abarth zertifiziert sind, benutzt werden, die vom selben Typ und der selben Marke sind (siehe Abschnitt "Motor"); - die Fälligkeit für den Ersatz
der Zündkerzen, die im Plan für die programmierte Wartung vorgeschrieben wird, strengstens eingehalten werden; - wir empfehlen Ihnen, sich an das
Abarth-Kundendienstnetz zu wenden.
128
WARTUNG UND PFLEGE
