Abarth 500 2020 Drift- och underhållshandbok (in Swedish)
Manufacturer: ABARTH, Model Year: 2020, Model line: 500, Model: Abarth 500 2020Pages: 196, PDF Size: 3.5 MB
Page 11 of 196
LÄR KÄNNA DIN BIL
Här kan du börja lära dig detaljerna om
din nya bil.
Handboken du nu kommer att läsa
beskriver enkelt och lättfattligt hur bilen
är konstruerad och hur den fungerar.
Därför rekommenderar vi att du
konsulterar den medan du sitter
bekvämt i bilen för att direkt kunna
kontrollera det som beskrivs.INSTRUMENTPANEL ...................... 10
NYCKLAR ....................................... 11
TÄNDLÅS ........................................ 12
FIAT CODE-SYSTEM ...................... 13
DÖRRAR......................................... 13
SÄTEN ............................................ 14
NACKSTÖD .................................... 18
RATT ............................................... 18
BACKSPEGLAR .............................. 18
UTVÄNDIGA LJUS .......................... 19
BELYSNINGSENHETER .................. 22
RENGÖRA RUTORNA .................... 22
MANUELL KLIMATANLÄGGNING ... 25
AUTOMATISK
KLIMATANLÄGGNING .................... 27
FÖNSTERHISSAR ........................... 29
ELEKTRISKT SOLTAK ..................... 29
SUFFLETT....................................... 31
MOTORHUV ................................... 35
BAKLUCKAN .................................. 36
9
Page 12 of 196

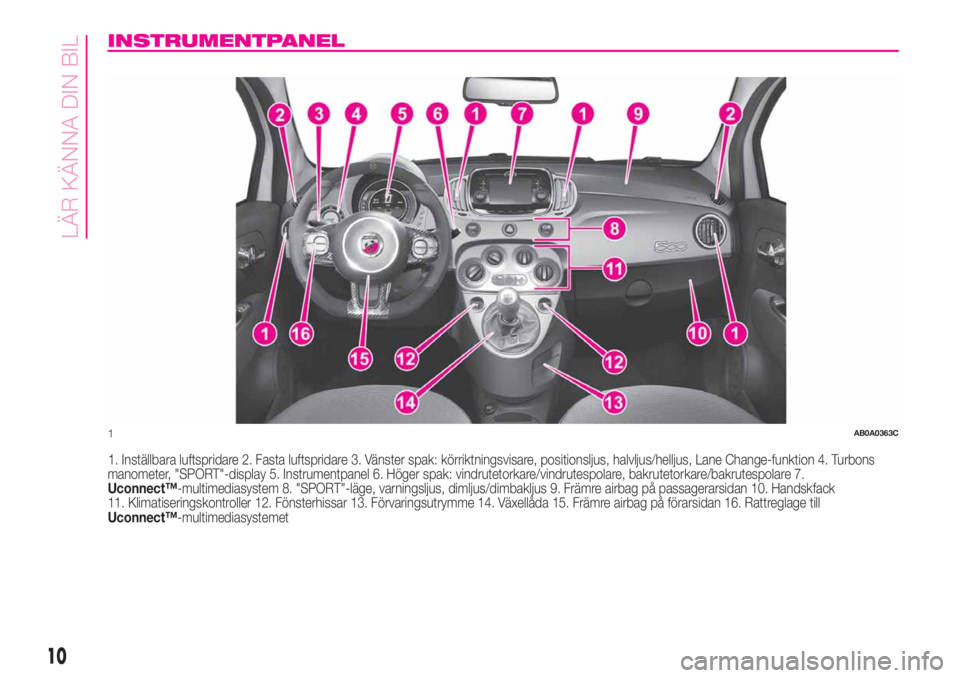

INSTRUMENTPANEL
1. Inställbara luftspridare 2. Fasta luftspridare 3. Vänster spak: körriktningsvisare, positionsljus, halvljus/helljus, Lane Change-funktion4. Turbons
manometer, "SPORT"-display 5. Instrumentpanel 6. Höger spak: vindrutetorkare/vindrutespolare, bakrutetorkare/bakrutespolare 7.
Uconnect™-multimediasystem 8. "SPORT"-läge, varningsljus, dimljus/dimbakljus 9. Främre airbag på passagerarsidan 10. Handskfack
11. Klimatiseringskontroller 12. Fönsterhissar 13. Förvaringsutrymme 14. Växellåda 15. Främre airbag på förarsidan 16. Rattreglage till
Uconnect™-multimediasystemet
1AB0A0363C
10
LÄR KÄNNA DIN BIL
Page 13 of 196

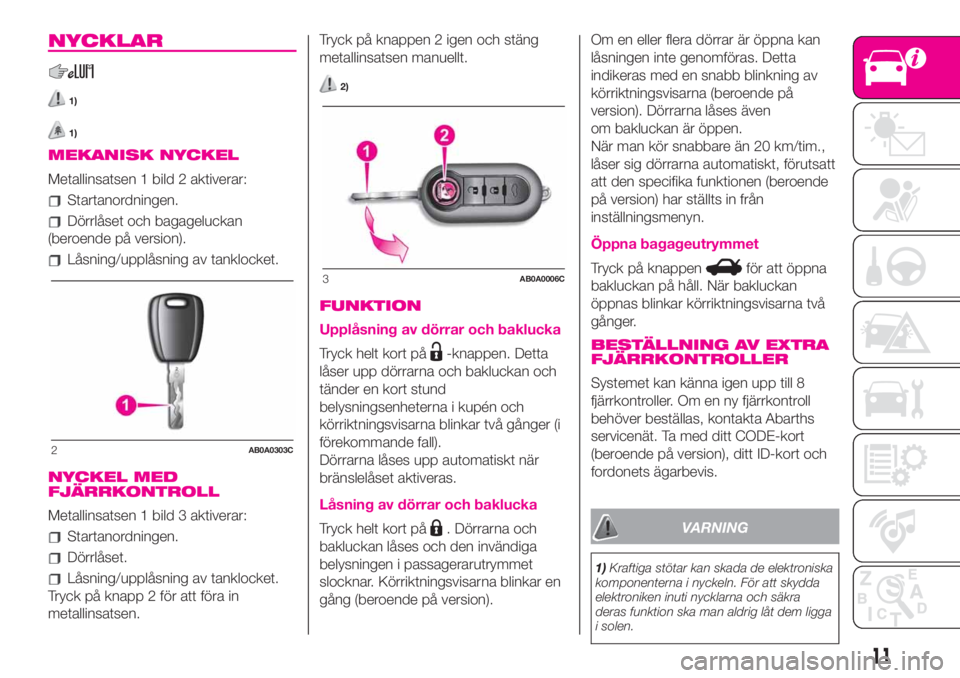

NYCKLAR
1)
1)
MEKANISK NYCKEL
Metallinsatsen 1 bild 2 aktiverar:
Startanordningen.
Dörrlåset och bagageluckan
(beroende på version).
Låsning/upplåsning av tanklocket.
NYCKEL MED
FJÄRRKONTROLL
Metallinsatsen 1 bild 3 aktiverar:
Startanordningen.
Dörrlåset.
Låsning/upplåsning av tanklocket.
Tryck på knapp 2 för att föra in
metallinsatsen.Tryck på knappen 2 igen och stäng
metallinsatsen manuellt.
2)
FUNKTION
Upplåsning av dörrar och baklucka
Tryck helt kort på-knappen. Detta
låser upp dörrarna och bakluckan och
tänder en kort stund
belysningsenheterna i kupén och
körriktningsvisarna blinkar två gånger (i
förekommande fall).
Dörrarna låses upp automatiskt när
bränslelåset aktiveras.
Låsning av dörrar och baklucka
Tryck helt kort på. Dörrarna och
bakluckan låses och den invändiga
belysningen i passagerarutrymmet
slocknar. Körriktningsvisarna blinkar en
gång (beroende på version).Om en eller flera dörrar är öppna kan
låsningen inte genomföras. Detta
indikeras med en snabb blinkning av
körriktningsvisarna (beroende på
version). Dörrarna låses även
om bakluckan är öppen.
När man kör snabbare än 20 km/tim.,
låser sig dörrarna automatiskt, förutsatt
att den specifika funktionen (beroende
på version) har ställts in från
inställningsmenyn.
Öppna bagageutrymmet
Tryck på knappenför att öppna
bakluckan på håll. När bakluckan
öppnas blinkar körriktningsvisarna två
gånger.
BESTÄLLNING AV EXTRA
FJÄRRKONTROLLER
Systemet kan känna igen upp till 8
fjärrkontroller. Om en ny fjärrkontroll
behöver beställas, kontakta Abarths
servicenät. Ta med ditt CODE-kort
(beroende på version), ditt ID-kort och
fordonets ägarbevis.
VARNING
1)Kraftiga stötar kan skada de elektroniska
komponenterna i nyckeln. För att skydda
elektroniken inuti nycklarna och säkra
deras funktion ska man aldrig låt dem ligga
i solen.
2AB0A0303C
3AB0A0006C
11
Page 14 of 196
2)Tryck på knappen 2 bild 3endast med
nyckeln på säkert avstånd från kroppen
och särskilt från ögonen och föremål som
kan förstöras (till exempel kläder). Lämna
inte nyckeln utan övervakning för att
undvika att någon, speciellt barn, kan
handskas med den och oavsiktligt trycka
på knappen.
VARNING
1)Urladdade batterier kan vara skadliga för
miljön om de inte hanteras på rätt sätt.
Därför ska de kastas bort i särskilda
batteriholkar, enligt gällande lagstiftning,
eller återlämnas till Abarths servicenät som
tar hand om bortskaffningen.
TÄNDLÅS
FUNKTION
Det går att vrida tändningsnyckeln till
tre olika lägen bild 4:
STOP: avstängd motor, startnyckeln
kan dras ur, rattlås. Vissa elektriska
anordningar (t ex.Uconnect™,
dörrarnas centrallås, larmet osv.) kan
fortsätta att fungera.
MAR: körläge. Alla elektriska
anordningar fungerar.
AVV: motorstart
Tändningsanordningen har en
säkerhetsanordning som gör att
nyckeln måste ställas på läget STOP
om motorn inte startar, innan en ny
startprocedur upprepas.
3) 4) 5) 6)
RATTLÅS
Aktivernig
Med tändlåset på STOP, dra ut nyckeln
och vrid på ratten tills den låser sig.
Avstängning
Vrid lätt på ratten när startnyckeln vrids
till MAR.
VARNING
3)Vid åverkan på tändlåset (t.ex. efter
stöldförsök) ska du lämna in bilen till
närmaste verkstad i Abarths servicenät för
kontroll innan du kör bilen igen.
4)Ta alltid med startnyckeln när du stiger
ur fordonet för att undvika att någon
oavsiktligt använder reglagen. Kom ihåg att
dra åt handbromsen. Om fordonet är
parkerat i en uppförsbacke, lägg i 1:ans
växeln. Om fordonet är parkerat i en
nedförsbacke, lägg i backväxeln. Lämna
aldrig kvar barn i fordonet utan tillsyn.
5)Ta aldrig ut tändningsnyckeln när
fordonet är i rörelse Ratten låser
sig automatiskt vid den första styrningen.
Samma sak gäller när fordonet bogseras.
6)Alla slags åtgärder inom eftermarknad
som påverkar styrning eller rattstången
(t ex montering av stöldskydd) är absolut
förbjudna. Utöver att systemets prestanda
försämras och garantin förfaller, kan detta
orsaka allvarliga säkerhetsproblem och
bristande överensstämmelse med bilens
typgodkännande.
4AB0A0302C
12
LÄR KÄNNA DIN BIL
Page 15 of 196
FIAT CODE-SYSTEM
Fiat Code-systemet förhindrar en
otillåten användning av bilen och gör att
motorn inte kan starta.
FUNKTION
Vid varje start, när startnyckeln vrids till
läget MAR, sänder Fiat CODE-
systemets styrenhet en
identifikationskod till motorstyrenheten
för att avaktivera blockeringen av
funktionerna.
Identifikationskoden sänds bara om Fiat
CODE-systemets styrenhet känner
igen koden som skickas från
tändningsnyckeln.
När du vrider startnyckeln till läget
STOP gör Fiat CODE-systemet så att
motorstyrenhetens funktioner
avaktiveras.
FUNKTIONSFEL
Om koden inte känts igen korrekt under
starten, tänds ikonen
på displayen.
I så fall vrider man nyckeln till STOP
och därefter till MAR. Om blockeringen
kvarstår, försöker man med någon
annan av de nycklar som medföljer
bilen. Om motorn fortfarande inte går
att starta, kontakta Abarths servicenät.OBSERVERA! Varje tändningsnyckel
har en egen kod som ska sparas i
minnet i systemets styrenhet. För att
minneslagra nya nycklar, upp till högst
åtta stycken, kontakta Abarths
servicenät.
Om symbolen
tänds tillsammans
med ett meddelande som visas,
betyder det att systemet håller på att
utföra en självdiagnos (som till exempel
beror på ett spänningsfall). Om
symbolen
fortsätter att lysa,
kontakta Abarths servicenät.
DÖRRAR
7)
1)
LÅSA/LÅSA UPP
DÖRRARNA MED
CENTRALLÅS
Låsa upp dörrarna utifrån
Tryck på knappenpå nyckeln eller
sätt i och vrid metallinsatsen (som sitter
inuti nyckeln) till position A bild 5 i
dörrlåset på förarsidan.
Då du vrider nyckeln, öppnas alla dörrar
samtidigt, inklusive bakluckan.
Låsa dörrarna utifrån
Med stängda dörrar ska du trycka på
knappen
på nyckeln eller vrida
metallinsatsen (som sitter inuti nyckeln)
till position B bild 5 i dörrlåset på
förarsidan.
5AB0A0041C
13
Page 16 of 196
OBSERVERA! Om någon av dörrarna
inte är ordentligt stängd eller det finns
ett fel på systemet går det inte att
låsa dörrarna samtidigt. Efter ett tiotal
låsningsförsök i snabb följd, kommer
funktionen att inaktiveras i en halv
minut.
Låsa upp dörrarna inifrån
För att låsa upp inifrån dörrarnas och
bagageluckans lås, dra i handtaget
1 bild 6 (position A).
Låsa dörrarna inifrån
För att låsa inifrån dörrarnas och
bagageluckans lås, skjut handtaget 1
bild 6 mot dörrpanelen (position B).
Förardörrens och passagerardörrens
handtag låser både dörrar och
bagagelucka.
Spakens rätta läge med låsta dörrar
markeras av den röda symbolen 2, som
sitter på handtagen.
VARNING
7)Innan du öppnar en dörr ska du se till att
åtgärden kan utföras på ett säkert sätt.
Öppna bildörrarna endast när bilen står
still.
VARNING
1)Försäkra dig om att du har nyckeln med
dig när du stänger en dörr eller bakluckan
för att undvika att låsa in nyckeln inuti bilen.
När den har låsts in i bilen, kan nyckeln
endast hämtas med hjälp av den andra
nyckeln som medlevereras.
SÄTEN
FRAMSÄTEN
Längsgående inställning
Lyft spak 1 bild 7 och skjut sätet framåt
eller bakåt. När du kör ska armarna
kunna vila på rattkransen.
8) 9) 10)
2)
Höjdreglering
(om tillgänglig)
För spak 3 bild 8 uppåt eller nedåt för
att ställa in önskad höjd.
Inställning av lutning på ryggstödet
Vrid ratten 2 bild 9 tills du når önskat
läge.
6AB0A0425C
7AB0A0010C
14
LÄR KÄNNA DIN BIL
Page 17 of 196
Fälla ned ryggstödet
3)
För att fälla ner ryggstödet, tryck på
spaken 4 bild 10 (rörelse A) och tryck
ryggstödet framåt tills det blockeras
(rörelse B).
Släpp sedan upp spaken 4 och skjut
sätet framåt genom att trycka på
ryggstödet (rörelse C).
Förarsida och passagerarsida med
positionsminne
Gör så här för att ställa sätet i
ursprungligt läge:
Skjut sätet bakåt genom att trycka
på ryggstödet tills sätet blockeras
(rörelse D).
Tryck på spak 4 bild 10 (rörelse E).
Lyft ryggstödet (rörelse F) tills du hör
blockeringsljudet.
OBSERVERA! När du trycker på
spaken 4 bild 10 gör den att sätet
förlorar startpositionen innan det
blockeras i ursprungligt läge. I så fall
måste du ställa in sätets position med
spaken för längsgående justering 1 bild
7.
Passagerarsida utan lägesminne
Gör så här för att ställa sätet i
ursprungligt läge:
Skjut sätet bakåt genom att trycka
på ryggstödet till önskat läge (rörelse
D).
Tryck på spak 4 bild 10 (rörelse E).
Lyft ryggstödet (rörelse F) tills du hör
blockeringsljudet.
Typen av fasthakningssätt har valts för
att garantera passagerarens säkerhet.
Vid ett hinder (t.ex. en väska) och då du
inte kan ställa in sätet i startläget, gör
mekanismen att du kan sätta fast sätet
vid skenorna genom att bara trycka
på spak 4.
SPORTSÄTEN FRAM
Längsgående inställning
Lyft spak 1 bild 11 och skjut sätet
framåt eller bakåt. När du kör
ska armarna kunna vila på rattkransen.
8) 10)
Inställning av lutning på ryggstödet
Vrid ratten 2 bild 11 tills du når önskat
läge.
8AB0A0012C
9AB0A0011C
10AB0A0013C
15
Page 18 of 196
Fälla ned ryggstödet
3)
Dra spak 3 bild 12 (den sitter bakom
ryggstödet) uppåt för att fälla
ryggstödet. Släpp sedan spaken och låt
sätet glida framåt medan du trycker
mot ryggstödet.
BAKSÄTEN
Förstora bagageutrymmet
11)
Om baksätet delas förstoras
bagageutrymmet partiellt bild 13 eller
helt bild 14.
Partiell förstoring (50/50)(om tillgänglig)
Gör så här:
Dra ur huvudstödet ur baksätet (om
sådana finns).
För att ta av hatthyllan, lossa den
från de två sidobelägna stiften och dra
ur den.
kontrollera att säkerhetsbältet är helt
spänt utan att vara tvinnat.
11AB0A0015C
12AB0A0016C
13AB0A0049C
14AB0A0050C
16
LÄR KÄNNA DIN BIL
Page 19 of 196
Använd låsspakar 1 eller 2 bild 15
för att lossa vänster respektive höger
del av ryggstödet och fäll ner detta mot
sittdynan.
OBSERVERA! När ryggstödet ska
sättas tillbaka i normalt läge, bör detta
göras utifrån, genom dörrarna.
Total utökning
Fäll hela baksätet för att utnyttja
lastutrymmets maximala volym.
Gör så här:
Dra ur huvudstödet ur baksätet (om
sådana finns)
För att ta av hatthyllan, lossa den
från de två sidobelägna stiften och dra
ur den.
Kontrollera att säkerhetsbältena är
helt spända utan att vara tvinnade
Lyft spakarna 1 och 2 bild 15 för att
lossa ryggstöden och fälla ned dem
mot sittdynan.
Tillbakasättning av baksätet
Lyft ryggstödet genom att trycka det
bakåt tills de båda fästmekanismerna
klickar på plats.
Placera säkerhetsbältenas spännen
uppåt och placera sittdynan i
originalläget.
OBSERVERA! När ryggstödet ska
sättas tillbaka i normalt läge, bör detta
göras utifrån, genom dörrarna.
OBSERVERA! När ryggstödet fälls
tillbaka, se till att det klickar till och blir
låst på plats. Se till att ryggstödet
har fästs korrekt på de båda sidorna för
att undvika att ryggstödet åter fram
vid en häftig inbromsning och skadar
passagerarna.
VARNING
8)Alla inställningar får endast utföras med
stillastående bil.
9)Om det finns sidoairbagar, är det farligt
att använda överdrag till bilstolarna, utom
dem som finns i Lineaccessori Abarth.
10)Släpp justerspaken och kontrollera att
sätet har spärrats på skenorna genom
att försöka skjuta det framåt och bakåt. Om
sätet inte har spärrats kan det plötsligt
flytta på sig under körningen och göra att
du förlorar kontrollen över bilen.11)Se till att ryggstöden har satts fast
ordentligt på båda sidorna för att undvika
att ryggstödet åker framåt och skadar
passagerarna.
VARNING
2)Tygklädslarna är kraftiga för att tåla
långvarigt slitage vid normal användning av
fordonet. Undvik hur som helst kraftiga
och/eller långa nötningar med accessoarer
såsom metallspännen, kardborrband och
liknande eftersom de om de trycks in
hårt och punktvis på tygklädslarna, kan
orsaka att trådar går av och fodret förstörs.
3)Innan du fäller ned ryggstödet ska du
ta bort alla föremål som finns på sätet sits.
15AB0A0014C
17
Page 20 of 196
NACKSTÖD
BAK(om tillgänglig)
Tryck samtidigt på knapparna 2 och 3
bild 16 på sidan av de två stöden
och dra nackstöden uppåt för att ta
bort dem. De bakre huvudstöden
måste dras ut med ryggstödet lossat
och lutat mot passagerarutrymmet eller
med dörren öppen. Lyft huvudstödet
tills du hör ett klickljud för att du ska få
det i rätt läge.
Tryck på knappen 2 bild 16 för att
sänka huvudstödet.
OBSERVERA! Under användningen av
de två baksätena, ska nackstödet
alltid hållas på "helt utdraget" läge.
RATT
Ratten kan ställas in i vertikal riktning.
För att ändra inställningen ska du
föra spaken bild 17 nedåt till läge B.
Ställ sedan in ratten i lämplig position
och blockera den genom att föra
spaken till läge A.
12) 13)
VARNING
12)Inställningarna får bara utföras i bil som
står stilla och med avstängd motor.
13)Alla slags åtgärder på eftermarknaden
som påverkar styrningen eller rattstången (t
ex. montering av stöldskyddssystem) är
absolut förbjudna. Förutom att de
försämrar systemets prestanda och gör så
att garantin förfaller, kan de orsaka allvarliga
säkerhetsproblem och leda till en bristande
överensstämmelse med bilens
typgodkännande.
BACKSPEGLAR
INVÄNDIG SPEGEL
Backspegeln är försedd med en
skyddsanordning som viker undan
spegeln om den skulle stöta emot en
passagerare. Med spaken 1 bild 18 går
det att ställa in spegeln på två olika
lägen: normalt eller bländfritt.
ELEKTROKROMATISK
INNERBACKSPEGEL
(om tillgänglig)
På vissa utförande har den invändiga
backspegeln elektroniskt styrning med
automatisk omställning till halvljusläge.
På spegelns underdel finns det en
knapp ON/OFF för att sätta på eller
stänga av den elektroniska funktionen.
Påkoppling av funktionen visas genom
att en LED-lampa tänds på spegeln.
När man lägger i backen anpassar sig
backspegeln alltid till dagsljuset.16AB0A0017C
17AB0A0018C18AB0A0019C
18
LÄR KÄNNA DIN BIL
