Abarth 500 2020 Drift- och underhållshandbok (in Swedish)
Manufacturer: ABARTH, Model Year: 2020, Model line: 500, Model: Abarth 500 2020Pages: 196, PDF Size: 3.5 MB

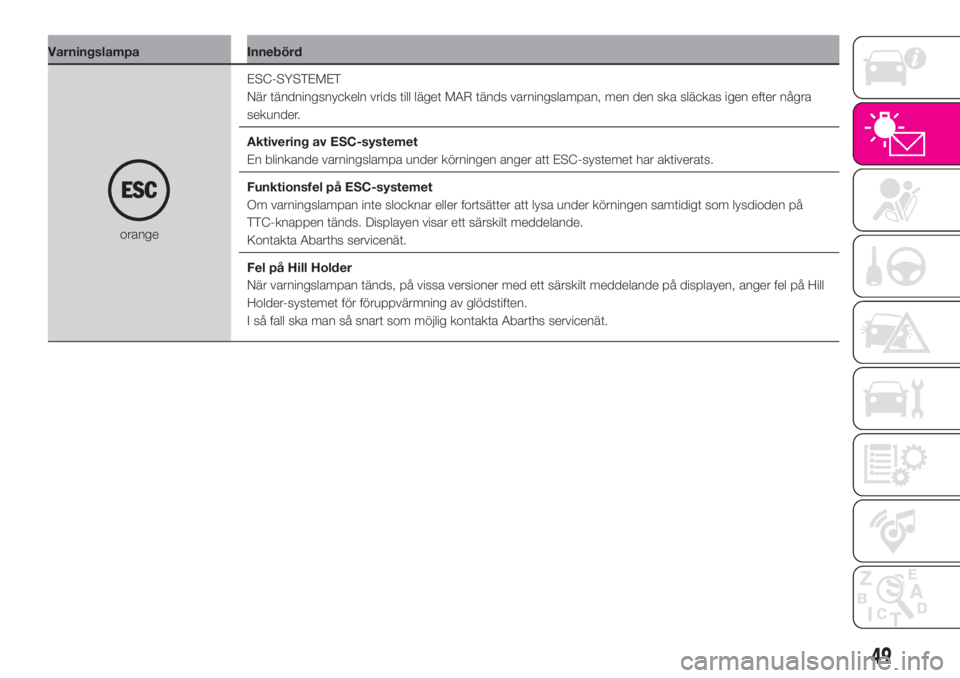

Page 51 of 196

Varningslampa Innebörd
orangeESC-SYSTEMET
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några
sekunder.
Aktivering av ESC-systemet
En blinkande varningslampa under körningen anger att ESC-systemet har aktiverats.
Funktionsfel på ESC-systemet
Om varningslampan inte slocknar eller fortsätter att lysa under körningen samtidigt som lysdioden på
TTC-knappen tänds. Displayen visar ett särskilt meddelande.
Kontakta Abarths servicenät.
Fel på Hill Holder
När varningslampan tänds, på vissa versioner med ett särskilt meddelande på displayen, anger fel på Hill
Holder-systemet för föruppvärmning av glödstiften.
I så fall ska man så snart som möjlig kontakta Abarths servicenät.
49

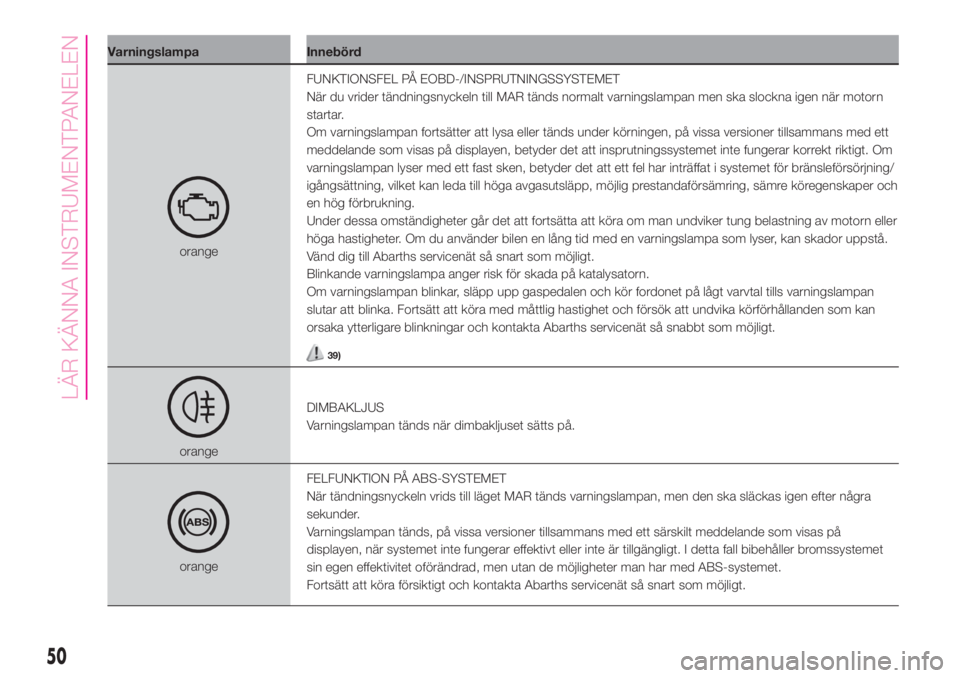

Page 52 of 196

Varningslampa Innebörd
orangeFUNKTIONSFEL PÅ EOBD-/INSPRUTNINGSSYSTEMET
När du vrider tändningsnyckeln till MAR tänds normalt varningslampan men ska slockna igen när motorn
startar.
Om varningslampan fortsätter att lysa eller tänds under körningen, på vissa versioner tillsammans med ett
meddelande som visas på displayen, betyder det att insprutningssystemet inte fungerar korrekt riktigt. Om
varningslampan lyser med ett fast sken, betyder det att ett fel har inträffat i systemet för bränsleförsörjning/
igångsättning, vilket kan leda till höga avgasutsläpp, möjlig prestandaförsämring, sämre köregenskaper och
en hög förbrukning.
Under dessa omständigheter går det att fortsätta att köra om man undviker tung belastning av motorn eller
höga hastigheter. Om du använder bilen en lång tid med en varningslampa som lyser, kan skador uppstå.
Vänd dig till Abarths servicenät så snart som möjligt.
Blinkande varningslampa anger risk för skada på katalysatorn.
Om varningslampan blinkar, släpp upp gaspedalen och kör fordonet på lågt varvtal tills varningslampan
slutar att blinka. Fortsätt att köra med måttlig hastighet och försök att undvika körförhållanden som kan
orsaka ytterligare blinkningar och kontakta Abarths servicenät så snabbt som möjligt.
39)
orangeDIMBAKLJUS
Varningslampan tänds när dimbakljuset sätts på.
orangeFELFUNKTION PÅ ABS-SYSTEMET
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några
sekunder.
Varningslampan tänds, på vissa versioner tillsammans med ett särskilt meddelande som visas på
displayen, när systemet inte fungerar effektivt eller inte är tillgängligt. I detta fall bibehåller bromssystemet
sin egen effektivitet oförändrad, men utan de möjligheter man har med ABS-systemet.
Fortsätt att köra försiktigt och kontakta Abarths servicenät så snart som möjligt.
50
LÄR KÄNNA INSTRUMENTPANELEN

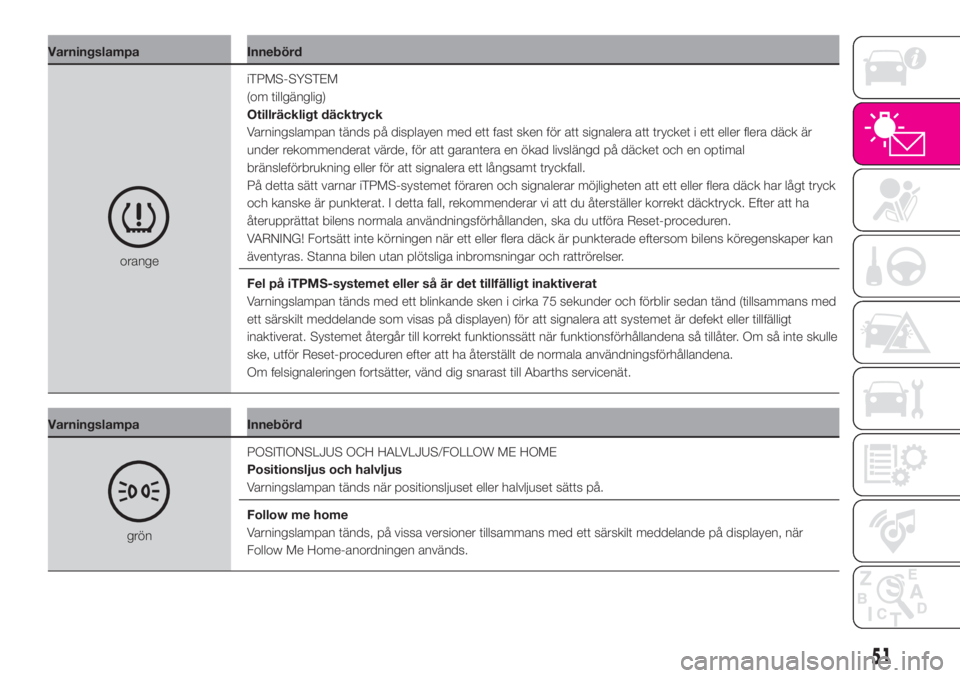

Page 53 of 196

Varningslampa Innebörd
orangeiTPMS-SYSTEM
(om tillgänglig)
Otillräckligt däcktryck
Varningslampan tänds på displayen med ett fast sken för att signalera att trycket i ett eller flera däck är
under rekommenderat värde, för att garantera en ökad livslängd på däcket och en optimal
bränsleförbrukning eller för att signalera ett långsamt tryckfall.
På detta sätt varnar iTPMS-systemet föraren och signalerar möjligheten att ett eller flera däck har lågt tryck
och kanske är punkterat. I detta fall, rekommenderar vi att du återställer korrekt däcktryck. Efter att ha
återupprättat bilens normala användningsförhållanden, ska du utföra Reset-proceduren.
VARNING! Fortsätt inte körningen när ett eller flera däck är punkterade eftersom bilens köregenskaper kan
äventyras. Stanna bilen utan plötsliga inbromsningar och rattrörelser.
Fel på iTPMS-systemet eller så är det tillfälligt inaktiverat
Varningslampan tänds med ett blinkande sken i cirka 75 sekunder och förblir sedan tänd (tillsammans med
ett särskilt meddelande som visas på displayen) för att signalera att systemet är defekt eller tillfälligt
inaktiverat. Systemet återgår till korrekt funktionssätt när funktionsförhållandena så tillåter. Om så inte skulle
ske, utför Reset-proceduren efter att ha återställt de normala användningsförhållandena.
Om felsignaleringen fortsätter, vänd dig snarast till Abarths servicenät.
Varningslampa Innebörd
grönPOSITIONSLJUS OCH HALVLJUS/FOLLOW ME HOME
Positionsljus och halvljus
Varningslampan tänds när positionsljuset eller halvljuset sätts på.
Follow me home
Varningslampan tänds, på vissa versioner tillsammans med ett särskilt meddelande på displayen, när
Follow Me Home-anordningen används.
51

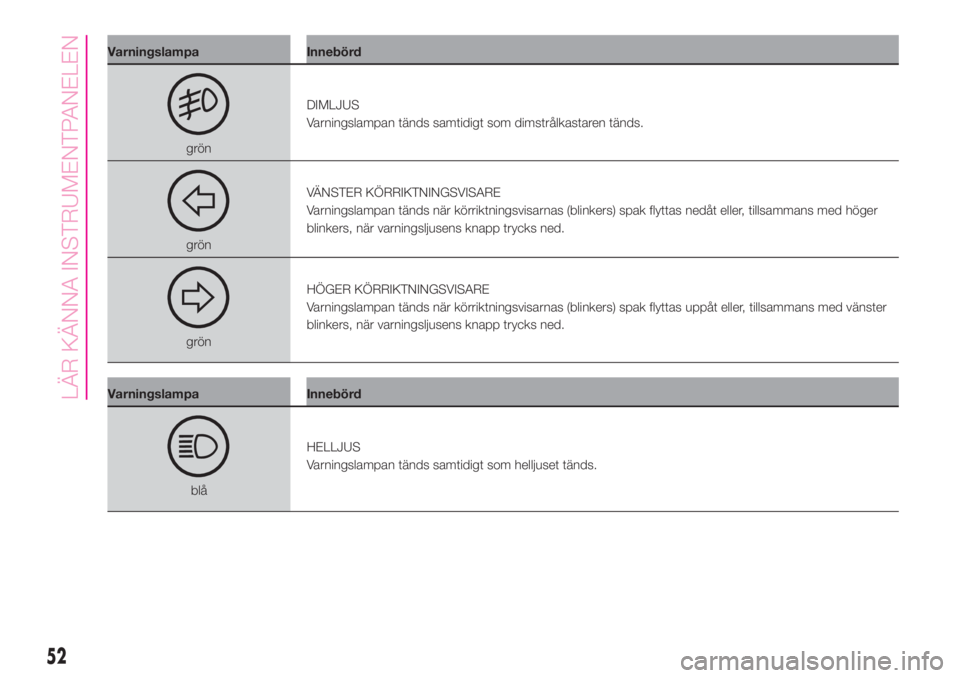

Page 54 of 196

Varningslampa Innebörd
grönDIMLJUS
Varningslampan tänds samtidigt som dimstrålkastaren tänds.
grönVÄNSTER KÖRRIKTNINGSVISARE
Varningslampan tänds när körriktningsvisarnas (blinkers) spak flyttas nedåt eller, tillsammans med höger
blinkers, när varningsljusens knapp trycks ned.
grönHÖGER KÖRRIKTNINGSVISARE
Varningslampan tänds när körriktningsvisarnas (blinkers) spak flyttas uppåt eller, tillsammans med vänster
blinkers, när varningsljusens knapp trycks ned.
Varningslampa Innebörd
blåHELLJUS
Varningslampan tänds samtidigt som helljuset tänds.
52
LÄR KÄNNA INSTRUMENTPANELEN

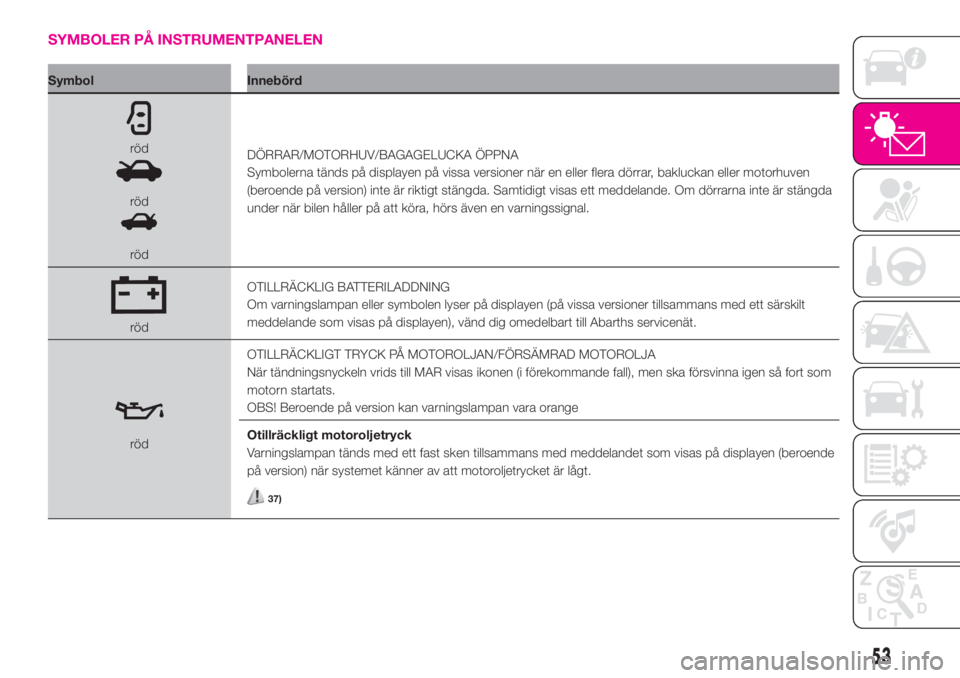

Page 55 of 196

SYMBOLER PÅ INSTRUMENTPANELEN
Symbol Innebörd
röd
röd
rödDÖRRAR/MOTORHUV/BAGAGELUCKA ÖPPNA
Symbolerna tänds på displayen på vissa versioner när en eller flera dörrar, bakluckan eller motorhuven
(beroende på version) inte är riktigt stängda. Samtidigt visas ett meddelande. Om dörrarna inte är stängda
under när bilen håller på att köra, hörs även en varningssignal.
rödOTILLRÄCKLIG BATTERILADDNING
Om varningslampan eller symbolen lyser på displayen (på vissa versioner tillsammans med ett särskilt
meddelande som visas på displayen), vänd dig omedelbart till Abarths servicenät.
rödOTILLRÄCKLIGT TRYCK PÅ MOTOROLJAN/FÖRSÄMRAD MOTOROLJA
När tändningsnyckeln vrids till MAR visas ikonen (i förekommande fall), men ska försvinna igen så fort som
motorn startats.
OBS! Beroende på version kan varningslampan vara orange
Otillräckligt motoroljetryck
Varningslampan tänds med ett fast sken tillsammans med meddelandet som visas på displayen (beroende
på version) när systemet känner av att motoroljetrycket är lågt.
37)
53
Page 56 of 196

Symbol Innebörd
rödMOTORKYLVÄTSKANS TEMPERATUR ÄR FÖR HÖG
Symbolen tänds på displayen när motorn överhettas, på vissa versioner visas även ett dedikerat
meddelande på displayen.
Vid normal körning: stanna bilen, stäng av motorn och kontrollera att vattennivån inuti behållaren inte
är under MIN-nivån. Vänta i detta fall tills motorn svalnar, öppna sedan locket långsamt och försiktigt. Fyll
på kylvätska och se till att nivån står mellan MIN och MAX på själva behållaren. Gör en visuell kontroll för att
se om det finns eventuella läckor. Om varningslampan tänds på nytt vid nästa start, kontakta Abarths
servicenät.
Vid krävande körning(till exempel vid körning med fullastat fordon): sänk hastigheten och stanna om
varningslampan fortsätter lysa. Stanna till under två till tre minuter, håll motorn igång och lätt accelererad för
att underlätta en aktivare cirkulation av kylvätskan och stäng därefter av motorn. Kontrollera att vätskenivån
är korrekt enligt beskrivningen ovan.
VARNING Vid mycket krävande körning, bör du hålla motorn igång och lätt accelererad i några minuter
innan den stängs av.
rödFELFUNKTION ROBOTISERAD SEKVENTIELL VÄXELLÅDA
När tändningsnyckeln vrids till läget MAR visas ikonen, men slocknar igen efter några sekunder.
Ikonen börjar blinka (tillsammans med ett särskilt meddelande på displayen och en ljudsignal) när det
uppstått ett funktionsfel på växellådan.15)
rödVarningslampa för fel på airbagarna(beroende på version)
Ikonen tänds när ett fel på varningslampan
detekteras.
rödÖVERSKRIDEN HASTIGHETSGRÄNS
Symbolen visas på displayen tillsammans med en särskild symbol så snart bilen överskrider det
hastighetsgränsvärde som ställts in på inställningsmenyn (t ex. 120 km/tim.). För vissa marknader är
symbolen röd.
54
LÄR KÄNNA INSTRUMENTPANELEN
Page 57 of 196

Symbol Innebörd
orangeRISK FÖR IS PÅ VÄGEN
Symbolen tänds på displayen när utomhustemperaturen är under eller lika med 3 °C.
På vissa utförande visar displayen ett motsvarande meddelande.
orangeFUNKTIONSFEL PARKERINGSSENSORER
(om tillgänglig)
Symbolen visas på displayen tillsammans med ett särskilt meddelande när ett fel på parkeringssensorerna
detekteras.
orangeSERVICE (UNDERHÅLLSSCHEMA) FÖRFALLEN
När intervallen till nästa servicetillfälle är kort, visas symbolen på displayen och därefter antalet kilometer/
miles till bilens nästa underhållstillfälle. Denna indikation visas automatiskt, när tändningsnyckeln står i
MAR-läget, när det bara är 2 000 km (eller motsvarande värde i miles) kvar till nästa servicetillfälle eller, för
vissa marknader, när det bara är 30 dagar kvar till nästa servicetillfälle med återkommande indikationer
varje gång man vrider tändningsnyckeln till MAR-läget, eller, för vissa marknader, var 200:e km (eller
motsvarande värde i miles).
Kontakta Abarths servicenät som förutser, utöver underhållsarbetena som förutses av underhållsschemat
nollställer denna visning (återställning).
orangeASR-SYSTEM
Symbolen tänds på displayen, på vissa versioner tillsammans med ett särskilt meddelande som visas på
displayen, när ASR-systemet inaktiveras.
orangeFEL PÅ HILL HOLDER
(om tillgänglig)
Symbolen på displayen, på vissa versioner tillsammans med ett särskilt meddelande, när ett fel på Hill
Holder-systemet detekteras.
I så fall ska man så snart som möjlig kontakta Abarths servicenät.
55
Page 58 of 196

Symbol Innebörd
orangeBRÄNSLELÅSSYSTEM
Symbolen visas på displayen tillsammans med ett särskilt meddelande om bränslelåssystemet skulle
aktiveras.
För proceduren med återaktivering av bränslelåssystemet, se avsnittet "Bränslelåssystem" i kapitlet ”I
nödläge".
orangeFEL PÅ BRÄNSLELÅSSYSTEMET
Symbolen visas på displayen tillsammans med ett särskilt meddelande vid fel på bränslelåssystemet.
orangeFUNKTIONSFEL PÅ YTTRE LJUS
(om tillgänglig)
Symbolen visas på displayen tillsammans med ett särskilt meddelande när ett fel på ett av följande ljus
detekteras.
varselljus (DRL)
positionsljus
körriktningsvisare
dimbakljus
nummerplåtsbelysning.
Felet på dessa lampor kan vara att: en eller flera lampor har brunnit, motsvarande säkring har gått eller
elanslutningen är avbruten.
orangeFUNKTIONSFEL PÅ STOPPLJUSEN
(om tillgänglig)
Symbolen på displayen tillsammans med ett särskilt meddelande när ett fel på stoppljusen detekteras.
Felet kan bero på att lampan har brunnit, att motsvarande skyddssäkring har brunnit eller att elanslutningen
har avbrutits.
56
LÄR KÄNNA INSTRUMENTPANELEN
Page 59 of 196

Symbol Innebörd
orangeFUNKTIONSFEL PÅ FIAT CODE-SYSTEMET
När tändningsnyckeln står på MAR, tänds varningslampan eller symbolen på displayen, på vissa versioner
tillsammans med ett särskilt meddelande som visas på displayen, för att signalera ett möjligt fel på Fiat
Code-systemet.
Om symbolen tänds på displayen när motorn är igång, betyder det att bilen inte är skyddad av
motorlåsanordningen.
I så fall ska man så snart som möjlig kontakta Abarths servicenät.
orangeBRÄNSLERESERV - BEGRÄNSAD AUTONOMI
När nyckeln vrids till läget MAR visas ikonen, men försvinner igen efter några sekunder.
Varningslampan tänds på displayen när det finns ca. fem liter bränsle kvar i tanken. Triangeln på sidan av
symbolen indikerar bilsidan som munstycket för bränslepåfyllning sitter på.
orangeSIGNALERING AV FEL PÅ MOTOROLJANS TRYCKSENSOR
Ikonen tänds när ett funktionsfel upptäcks på tryckgivaren för motorolja.
Kontakta Abarths servicenät så snabbt som möjligt för att åtgärda felet.
orangeOLJEBYTE
Ikonen indikerar att det är dags att byta motorolja. Kontakta Abarths servicenät.
orangeTRYCK PÅ KOPPLINGSPEDALEN FÖR START
När denna symbol tänds innebär det att du måste trycka på kopplingspedalen för att starta motorn.
orangeFEL PÅ BRÄNSLENIVÅGIVAREN
Symbolen tänds vid fel på bränslenivågivaren. Kontakta Abarths servicenät.
orangeFEL PÅ REGNSENSORN
Symbolen tänds vid fel på regnsensorn. Vänd dig till Abarths servicenät så snart som möjligt
57
Page 60 of 196

Symbol Innebörd
orangeFEL PÅ SKYMNINGSSENSORN
Symbolen tänds (tillsammans med ett särskilt meddelande) om det blir fel på skymningssensorn. Vänd dig
till Abarths servicenät så snart som möjligt.
Symbol Innebörd
vitKORRIGERINGSENHET FÖR STRÅLKASTARINRIKTNINGEN
Ikonen indikerar ljuskäglans djup från halvljuset, tillsammans med ett nummer.
VARNING
34)Om varningslampaninte tänds när tändningsnyckeln vrids till MAR eller förblir tänd under körningen, är det möjligt att det finns fel på
fasthållningsanordningarna. I sådana fall kanske airbagarna eller bältesförsträckarna inte aktiveras vid en olycka eller i vissa fall aktiveras de
felaktigt. Innan du fortsätter, kontakta Abarths servicenät för en omedelbar kontroll av systemet.
35)Funktionsfel på varningslampan
anges genom att symbolentänds på displayen. I detta fall kanske varningslampaninte
signalerar eventuella fel på fasthållningssystemen. Innan du fortsätter att köra, ska du kontakta Abarths servicenät för omedelbar kontroll av
systemet.
36)Om varningslampan
tänds under körningen (på vissa versioner visas samtidigt ett meddelande på displayen), stanna omedelbart och
kontakta Abarths servicenät.
37)Om varningslampan
tänds under körningen (på vissa versioner visas ett meddelande samtidigt på displayen), stäng omedelbart av
motorn och kontakta Abarths servicenät.
38)Om varningslampan blinkar eller symbolen lyser, enligt versionen, innebär det att det uppstått ett fel på systemet. I detta fall, kontakta
Abarths servicenät för en kontroll av själva anläggningen.
39)Om varningslampan
inte tänds när startnyckeln vrids till läget MAR eller om den tänds med fast sken eller blinkar under körningen (på
vissa versioner visas ett meddelande samtidigt displayen), kontakta Abarths servicenät så fort som möjligt. Att varningslampanfungerar
kan kontrolleras av trafikpoliser med lämplig utrustning. Följ gällande standarder i landet där du kör.
58
