Abarth 500 2020 Libretto Uso Manutenzione (in Italian)

SOSPENSIONI
Versione1.4 TB BZ ABARTH
Anteriori a ruote indipendenti tipo Mc Pherson; composte da una traversa meccanica,
ammortizzatori, molle ad elica e da barra stabilizzatrice.
Posteriori ad assale torcente con ruote interconnesse; composte da assale torcente e
barra stabilizzatrice e due bracci tubolari con ammortizzatori e molle ad elica.
187
10-7-2018 4:9 Pagina 187

STERZO
Versione1.4 TB BZ ABARTH
Tipo a pignone e cremagliera con servosterzo elettrico a doppia strategia (normal/
sport)
Diametro di sterzata tra marciapiedi (m) 10,8
188
DATI TECNICI
10-7-2018 4:9 Pagina 188

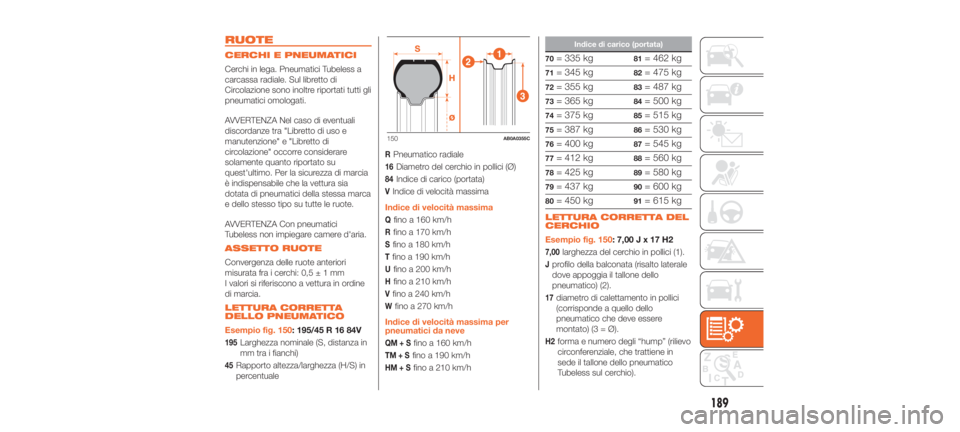

RUOTE
CERCHI E PNEUMATICI
Cerchi in lega. Pneumatici Tubeless a
carcassa radiale. Sul libretto di
Circolazione sono inoltre riportati tutti gli
pneumatici omologati.
AVVERTENZA Nel caso di eventuali
discordanze tra "Libretto di uso e
manutenzione" e "Libretto di
circolazione" occorre considerare
solamente quanto riportato su
quest'ultimo. Per la sicurezza di marcia
è indispensabile che la vettura sia
dotata di pneumatici della stessa marca
e dello stesso tipo su tutte le ruote.
AVVERTENZA Con pneumatici
Tubeless non impiegare camere d'aria.
ASSETTO RUOTE
Convergenza delle ruote anteriori
misurata fra i cerchi: 0,5±1mm
I valori si riferiscono a vettura in ordine
di marcia.
LETTURA CORRETTA
DELLO PNEUMATICO
Esempio fig. 150: 195/45 R 16 84V
195Larghezza nominale (S, distanza in
mm tra i fianchi)
45Rapporto altezza/larghezza (H/S) in
percentuale
RPneumatico radiale
16Diametro del cerchio in pollici (Ø)
84Indice di carico (portata)
VIndice di velocità massima
Indice di velocità massima
Qfino a 160 km/h
Rfino a 170 km/h
Sfino a 180 km/h
Tfino a 190 km/h
Ufino a 200 km/h
Hfino a 210 km/h
Vfino a 240 km/h
Wfino a 270 km/h
Indice di velocità massima per
pneumatici da neve
QM+Sfino a 160 km/h
TM+Sfino a 190 km/h
HM+Sfino a 210 km/h
Indice di carico (portata)
70
= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg
LETTURA CORRETTA DEL
CERCHIO
Esempio fig. 150: 7,00 J x 17 H2
7,00larghezza del cerchio in pollici (1).
Jprofilo della balconata (risalto laterale
dove appoggia il tallone dello
pneumatico) (2).
17diametro di calettamento in pollici
(corrisponde a quello dello
pneumatico che deve essere
montato) (3 = Ø).
H2forma e numero degli “hump” (rilievo
circonferenziale, che trattiene in
sede il tallone dello pneumatico
Tubeless sul cerchio).
150AB0A0355C
189
10-7-2018 4:9 Pagina 189

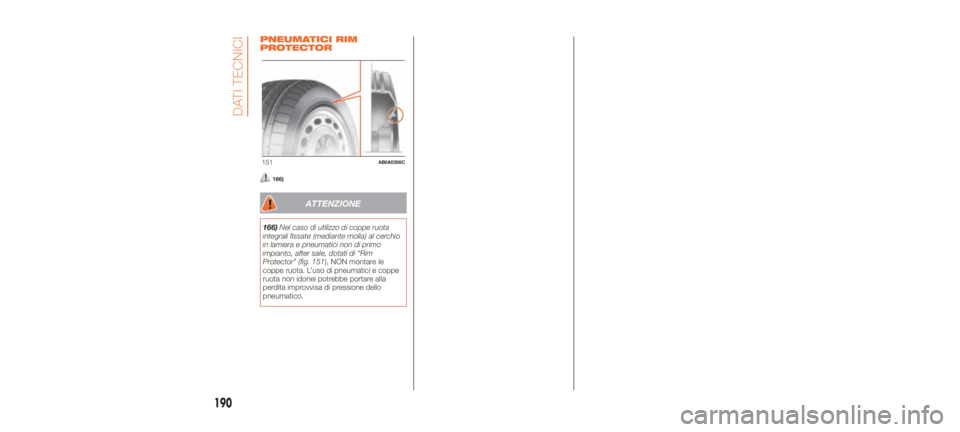

PNEUMATICI RIM
PROTECTOR
166)
ATTENZIONE
166)Nel caso di utilizzo di coppe ruota
integrali fissate (mediante molla) al cerchio
in lamiera e pneumatici non di primo
impianto, after sale, dotati di “Rim
Protector” (fig. 151), NON montare le
coppe ruota. L’uso di pneumatici e coppe
ruota non idonei potrebbe portare alla
perdita improvvisa di pressione dello
pneumatico.
151AB0A0356C
190
DATI TECNICI
10-7-2018 4:9 Pagina 190

CERCHI E PNEUMATICI IN DOTAZIONE
VersioneCerchiPneumatici in dotazione Pneumatici da neve
1.4 TB BZ ABARTH 61/2 J x 16H2-ET35
195/45 R16 84 V XL
(*)
(**)
7 J x 16H2-ET35 195/45 R16 84 V XL(*)
7 J x 17H2-ET35205/40 R17 84 W XL(***)
7 J x 17H2-ET38205/40 R17 84 W XL(***)
(*) Catenabili con catene da 7 mm.
(**) Sono inoltre disponibili pneumatici tipo winter (Pirelli Snow Sport 195/45 R16) da impiegare in caso di prevalente utilizzo della vettura su percorsi innevati.
(***) Presso la Rete Assistenziale Abarth sono disponibili catene da neve adatte agli pneumatici 205/40 R17 con limite di utilizzo di 50 km/h. Per maggiori
informazioni per l’impiego delle catene da neve rivolgersi alla Rete Assistenziale Abarth.
.
PRESSIONE DI GONFIAGGIO A FREDDO (bar)
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto.
Ricontrollare comunque il corretto valore a pneumatico freddo.
Pneumatici A medio carico(*)A pieno carico
Anteriore Posteriore Anteriore Posteriore
195/45 R16 84 V XL 2,32,12,6 2,4
205/40 R17 84 W XL 2,32,12,6 2,4
(*) Per velocità superiori a 160 km/h, utilizzare le pressioni previste per il carico massimo.
191
10-7-2018 4:9 Pagina 191

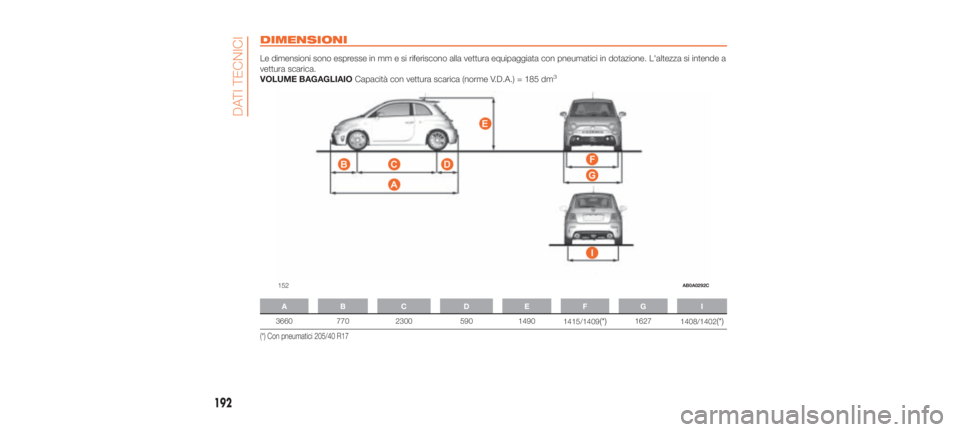

DIMENSIONI
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica.
VOLUME BAGAGLIAIOCapacità con vettura scarica (norme V.D.A.) = 185 dm
3
AB C D E FG I
3660 7702300 5901490
1415/1409
(*)1627 1408/1402(*)
(*) Con pneumatici 205/40 R17
152AB0A0292C
192
DATI TECNICI
10-7-2018 4:9 Pagina 192

193
10-7-2018 4:9 Pagina 193
PESI
(Per Mercati ove previsto)
Pesi (kg)
595 – 135CV 595C – 135CV 595 – 145CV 595C – 145CV
Peso a vuoto (con tutti i liquidi, serbatoio combustibile
riempito al 90% e senza optional) 1045/1035
(#)10751045/1035(*)
(#)/
1045(**)(#)
1075/
1075(*)(#)/
1085(**)(#)
Portata utile compreso il guidatore 380/390(#)355380/390(*) (#)/
380(**)(#)
355/355(*)
(#)/
345(**) (#)
Carichi massimi ammessi(***)
– asse anteriore 830830830830
– asse posteriore 640640640640
– totale 1425143014251430
Carichi trainabili
– rimorchio frenato ––––
– rimorchio non frenato ––––
Carico massimo sul tetto 50–50 –
Carico massimo sulla sfera (rimorchio frenato) ––––
(#)Versioni per mercati specifici
(*) Versione con cambio manuale
(**) Versione con cambio sequenziale robotizzato (per versioni/mercati, ove previsto)
(***) Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.

194
DATI TECNICI
10-7-2018 4:9 Pagina 194
Pesi (kg)
595 – 160CV 595C – 160CV 595/695 –
163CV 595C/695C –
163CV
Peso a vuoto (con tutti i liquidi, serbatoio combustibile
riempito al 90% e senza optional) 1045/1035
(*) (#)
/
1045(**)(#)
1075/
1075(*)(#)/
1085(**)(#)
1065(*) /1035(*)(#)
1075(**) /1 0 4 5(**)(#)
1090/1075(*)(#)
/
1085(**)(#)
Portata utile compreso il guidatore 380/390(*) (#)/
380(**)355/355
(*)(#)/
345(**) (#)360 / 390(#)350 / 365(*)(#)/
355(**) (#)
Carichi massimi ammessi(***)
– asse anteriore 830830830830
– asse posteriore 640640640640
– totale 142514301425
(*)
/1435(**)1440
Carichi trainabili
– rimorchio frenato ––––
– rimorchio non frenato ––––
Carico massimo sul tetto 50–50 –
Carico massimo sulla sfera (rimorchio frenato) ––––
(*) Versione con cambio manuale
(#)Versioni per mercati specifici
(**) Versione con cambio sequenziale robotizzato
(***) Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.

195
10-7-2018 4:9 Pagina 195
Pesi (kg)
595/695 – 165CV 595C/695C –
165CV 595/695 –
180CV 595C/695C –
180CV
Peso a vuoto (con tutti i liquidi, serbatoio combustibile
riempito al 90% e senza optional) 1065
(*) /1035(*)(#)
1075(**)/1045(**) (#)1090/1075(*)(#)
/1085(**)(#)1065(*) /1045(*)(#)
1075(**) /1055(
** ) (#)1090
Portata utile compreso il guidatore 360 / 390
(#)350 / 365(*)(#)/
355(**) (#)360 / 380(#)350
Carichi massimi ammessi
(***)
– asse anteriore 830830830830
– asse posteriore 640640640640
– totale 1425
(*)
/1435(**)1440 1425(*) /
1435(**)1440
Carichi trainabili
– rimorchio frenato ––––
– rimorchio non frenato ––––
Carico massimo sul tetto 50–50 –
Carico massimo sulla sfera (rimorchio frenato) ––––
(*) Versione con cambio manuale
(#)Versioni per mercati specifici
(**) Versione con cambio sequenziale robotizzato
(***) Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.

RIFORNIMENTI
Versione1.4 TB BZ ABARTH
Combustibili prescritti e lubrificantioriginali
Serbatoio del combustibile (litri) 35
Benzina verde senza piombo non inferiore a
95 R.O.N. (Specifica EN228)
Riserva serbatoio del combustibile (litri) 5
Impianto di raffreddamento motore (litri) 5,15Miscela di acqua distillata e liquido
PARAFLU
UPal 50%(*)
Coppa del motore (litri) 2,75
SELENIA ABARTH 10W50
Coppa del motore e filtro (litri) 3,05
Scatola del cambio/differenziale (litri) 1,55TUTELA TRANSMISSION GEARFORCE
Circuito freni idraulici (kg) 0,55TUTELA TOP 4
oppureTOP 4/S
Recipiente liquido lavacristallo e lavalunotto
(litri) 2,5Miscela di acqua e liquido
PETRONAS
DURANCE SC35
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
