Stofbeklædningerne i køre-
tøjet er designet til at modstå
længevarende slid fra normalt
brug af køretøjet. Da det dog
nødvendigt at undgå skadelige og/eller
langvarige gnidninger med beklædnin-
gestilbør såsom metalspænder, beslag,
fastgørelser af Velcro og lignende, idet
disse med et højt tryk på samme sted
trykker på trådene og herved vil kunne
fremkalde brud af nogle af trådene
med en heraf følgende beskadigelse af
betrækket. RAT /GEARSTANGSKNOP
BEKLÆDT MED ÆGTE LÆDER
Disse dele må kun rengøres med vand og
neutral sæbe.
Brug ikke sprit og/eller spritbaserede pro-
dukter.
Før brug af specifikke kommercielle pro-
dukter til rengøring af bilens interiør bør
man ved omhyggelig læsning af etiketten
på produktet sikre sig, at de ikke indehol-
der sprit og/eller spritbaserede stoffer.
Hvis der under rengøringen af forruden
med specifikke produkter til ruder ved et
uheld ansamler sig dråber af produkter-
ne på rat / gearknop skal de øjeblikkeligt
fjernes, og det pågældende område vaskes
med vand og neutral sæbe.
BEMÆRK Ved brug af ratlås på rattet an-
befales det at være yderst omhyggelig med
dets placering for at undgå afskrabninger af
skindbeklædningen. PLASTIKDELE
Det anbefales at udføre den normale
rengøring af de indvendige plastikdele med
en klud fuget i en opløsning af vand og et
neutralt ikke-slibende rengøringsmiddel.
Fedt eller vanskelige pletter skal fjernes med
specialmidler der ikke indeholder op-
løsningsmidler, og som sikrer at plasticde-
lenes overfladevirkning og farve bevares.
VIGTIGT! Brug aldrig sprit eller benzin til
rengøring af instrumentgruppen.
530_02_066 PUNTO ABARTH_LUM_161-180_DK 24-02-2009 12:10 Pagina 180

181
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
ALFABETISK
REGISTER
TEKNISKE DATA
IDENTIFIKATIONSDATA ................................................. 182
MOTORKODER - KARROSSERIUDGAVER ................ 184
MOTOR ................................................................................. 184
FORSYNING ......................................................................... 185
TRANSMISSION .................................................................. 185
BREMSER .............................................................................. 186
OPHÆNG ............................................................................. 186
STYRETØJ .............................................................................. 186
HJUL ........................................................................................ 187
DIMENSIONER .................................................................... 190
PRÆSTATIONER ................................................................. 191
VÆGTE ................................................................................... 191
PÅFYLDNINGER ................................................................. 192
VÆSKER OG SMØREMIDLER .......................................... 193
BRÆNDSTOFFORBRUG .................................................. 195
CO
2-EMISSIONER ................................................................ 196
T T
E E
K K
N N
I I
S S
K K
E E
D D
A A
T T
A A
530_02_066 PUNTO ABARTH_LUM_181-196_DK 24-02-2009 13:36 Pagina 181

182
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
ALFABETISK
REGISTER
TEKNISKE DATA
TYPEPLADE MED
IDENTIFIKATIONSDATA fig. 1
Den er påsat i bagerste venstre side af gul-
vet i bagagerummet, og indeholder de føl-
gende oplysninger:
BTypegodkendelsesnummer.
CIdentifikationskode for køretøjstypen.
DFortløbende produktionsnummer for
stellet.
EMaksimal autoriseret vægt på køre-
tøjet ved fuld last.
FMaksimal autoriseret vægt på køre-
tøjet ved fuld last og med anhænger.
GMaksimal autoriseret vægt på første
akse (forreste).HMaksimal autoriseret vægt på anden
akse (bagerste).
IMotortype.
LKode for karrosseriudgave.
MNummer til reservedele.
NKorrigeret værdi for røgudviklingsko-
efficient (for dieselmotorer).
IDENTIFIKATIONSDATA
Der henstilles til, at man nedskriver iden-
tifikationskoderne. Følgende identifikati-
onsdata er punslet og anført på typepla-
derne:
❒Typeplade med identifikationsdata.
❒ Chassisets mærkning.
❒Identifikationsplade for karrosserilak.
❒ Motorens mærkning.
fig. 1F0M047Ab
530_02_066 PUNTO ABARTH_LUM_181-196_DK 24-02-2009 13:36 Pagina 182

183
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
ALFABETISK
REGISTER
TEKNISKE DATA
BILCHASSISETS MÆRKNING
fig. 3
Punslet på førerrummets bundplade, i
nærheden af højre forsæde.
❒biltype;
❒fortløbende produktionsnummer for
stellet.MÆRKNING AF MOTOR
Punslet på cylinderblokken og viser typen
og det fortløbende fabriksnummer.
IDENTIFIKATIONSPLADE FOR
KARROSSERILAK fig. 2
Det sidder på bagsmækkens udvendige
stolpe (venstre side) og indeholder de føl-
gende oplysninger:
ALakproducent.
BFarvebenævnelse.
CFarvent Fiat-kode.
DFarvekode til retouchering eller
omlakering.
fig. 2F0M0167mfig. 3F0M0168m
530_02_066 PUNTO ABARTH_LUM_181-196_DK 24-02-2009 13:36 Pagina 183

184
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
ALFABETISK
REGISTER
TEKNISKE DATA
MOTORKODER -
KARROSSERIUDGAVER
VERSION1.4 T-JET
Typekode 199A8000
Cyklus Otto
Antal og placering af cylindre 4 på række
Diameter og stempelvandring mm 72 x 84
Total cylindervolumen cm31368
Komprimeringsforhold 9,8 ± 0,2
Maksimal effekt (CEE) kW 114
HK 155
(❏)tilsvarende regulering omdrejninger/min 5500
Maksimalmoment (CEE) Nm 201/230 (*)
kgm 20
tilsvarende regulering omdrejninger/min 5000/3000 (*)
Tændrør NGK IKR9F8
Brændstof Blyfri benzin
95 RON eller 98 RON
(Specifikation EN228)
(*) Med OVER-BOOST
(❏) Den maksimale kraft på 155HK opnås ved at anvende blyfri benzin med 98 RON
Versioner 1.4 T-JET
Motorkode199A8000
Kode for
karrosseriudgave 199AXN1B28
MOTOR
530_02_066 PUNTO ABARTH_LUM_181-196_DK 24-02-2009 13:36 Pagina 184

185
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
ALFABETISK
REGISTER
TEKNISKE DATA
FORSYNING
1.4 T-JET
Brændstofsystem Elektronisk Multipoint-indsprøjtning
Ændringer eller ukorrekt udførte reparationer af brændstoftilførselsanlægget, som ikke tager hensyn til anlæggets
tekniske karakteristika, kan forårsage driftsforstyrrelser med risiko for brand.
VIGTIGT
TRANSMISSION
1.4 T-JET
Gearkasse Seks fremgear, alle synkroniseret, og bakgear.
Kobling Selvjusterende med pedal uden tomgang.
Træk Foran
530_02_066 PUNTO ABARTH_LUM_181-196_DK 24-02-2009 13:36 Pagina 185

186
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
ALFABETISK
REGISTER
TEKNISKE DATA
OPHÆNG
1.4 T-JET
Forreste med uafhængige hjul af typen Mc Pherson
Bag med torsionsaksel med forbundne hjul
BREMSER
1.4 T-JET
Driftsbremse:
– fortil skivebremser
– bagtil skivebremser
Parkeringsbremse styres med håndtag, der indvirker på bagbremserne
BEMÆRK Vand, is og vejsalt, der er strøet på vejene, kan aflejre sig på bremseskiverne og reducere bremseeffektiviteten
ved første opbremsning.
STYRETØJ
1.4 T-JET
Type med tandhjul og tandstang med elektrisk servostyring
Drejningsdiameter
(mellem fortove) m 11
530_02_066 PUNTO ABARTH_LUM_181-196_DK 24-02-2009 13:36 Pagina 186

187
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
ALFABETISK
REGISTER
TEKNISKE DATA

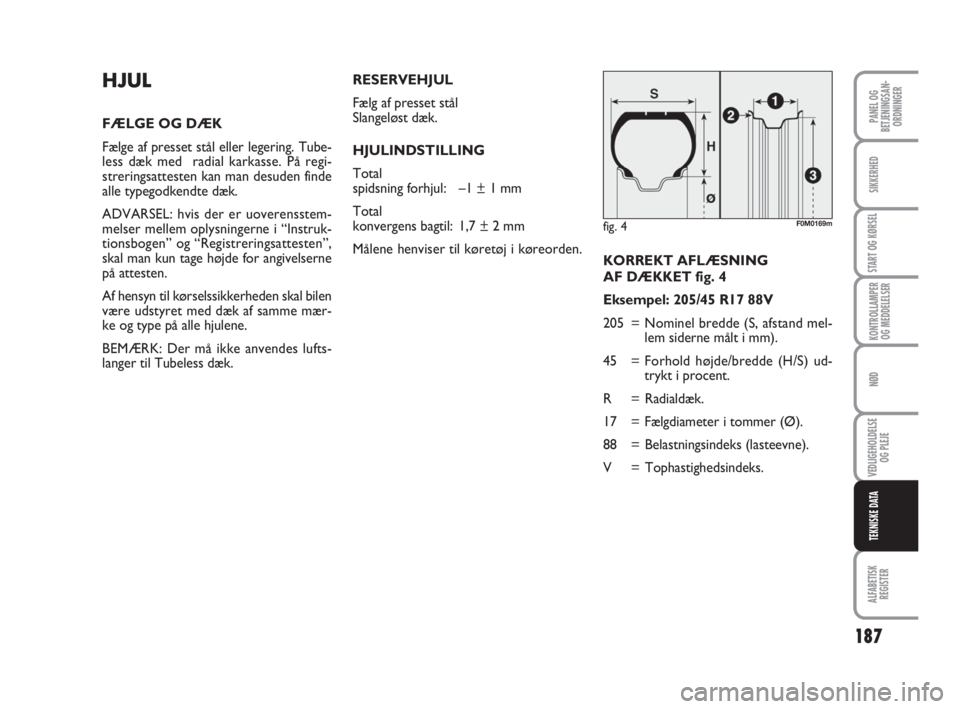

KORREKT AFLÆSNING
