lock Abarth Grande Punto 2010 Brugs- og vedligeholdelsesvejledning (in Danish)

11
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER
ALARM
Køretøjets alarmsystem er tilgængeligt hos Lineaccessori Abarth.
Herunder sammenfattes de vigtigste funktioner, der kan aktiveres med nøglerne (med og uden fjernbetjening):
Nøgletype
Mekanisk nøgle
Nøgle med fjernbetjening
Blinken afviserblink
(kun med nøgle
med fjernbetjening)
Advarselsled
Oplåsnig
låse
Drejning nøgle
mod uret
(førersiden)
Drejning nøgle
mod uret
(førersiden)
Kort tryk
på knappen
Ë
2 blink
SlukningLåsning låse
udefra
Drejning nøgle
med uret
(førersiden)
Drejning nøgle
med uret
(førersiden)
Kort tryk
på knappen
Á
1 blink
Fast lys i cirka 3 se-
kunder og derefter
advarselsblinkAktivering
af Dead lock
()
–
–
Dobbelt tryk
på knappen
Á
3 blink
Dobbelt blink og
derefter
advarselsblinkOplåsning
af lås
på bagsmæk
–
–
Kort tryk på
knappen
R
2 blink
Advarselsblink
BEMÆRK Ruderne rulles ned ved oplåsning af dørene, og rulles op ved låsning af dørene.
() kun for versioner/markeder hvor monteretOprulning
af ruder
()
–
–
Længere tryk(mere end 2
sekunder)
på knappen
Á
1 blink
Advarselsblink Nedrulning
af ruder
()
–
–
Længere tryk(mere end 2
sekunder)
på knappen
Ë
2 blink
Slukning

64
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER
DØRE
AFLÅSNING/OPLÅSNING MED
CENTRALLÅS
AFLÅSNING UDEFRA
Luk dørene, og tryk på knappen
Ápå fjern-
betjeningen fig. 70, eller sæt nøglen i lås-
en på fordøren i førersiden, og drej den
med uret fig. 71. Når dørene er låst, tæn-
der lysdioden på knappen A-fig. 72. Døre-
ne kan kun aflåses, når alle døre er lukket.
Hvis en eller flere døre er åbne efter tryk
på knappen
Ápå fjernbetjeningen fig. 70,
vil blinklysene og lysdioden på knappen
A-fig. 72blinke hurtigt i cirka 3 sekunder.
Hvis en eller flere døre i stedet er åbnet
ved at dreje nøglen i låsen, vil kun lysdio-
den på knappen A-fig. 72blinke hurtigt i
cirka 3 sekunder. Hvis dørene er lukke-
de men bagagerummet er åbent, bliver
dørene låst: blinklysene (kun ved låsning
ved at trykke på knappen
Áfig. 70) og
lysdioden på knappen A-fig. 72blinker
hurtigt i cirka 3 sekunder. Når funktio-
nen er aktiv, er de alligevel muligt at op-
låse de andre døre ved at trykke på knap-
pen A-fig. 72på midterkonsollen.To hurtige tryk efter hinanden på knappen
Ápå fjernbetjeningen fig. 70 aktiverer
dead lock-anordningen (se afsnittet “De-
ad lock-anordning”).
Oplåsning af døre udefra
Tryk kort på knappen
Ëfig. 70for at låse
dørene op på afstand og tænde de ind-
vendige loftslamper på tid, så blinklysene
blinker to gange, eller indsæt og drej nøg-
len mod uret i låsen på døren i førersi-
den som vist i fig. 71.
fig. 71F0M102Ab
fig. 72F0M076Ab
Låsning/oplåsning af døre indefra
Tryk på knappen A-fig. 72for at låse el-
ler oplåse alle dørene. Knappen er forsy-
net med en lysdiode, der angiver bilens
status (låste eller oplåste døre). Når døre-
ne er låst, er lysdioden på knappen tændt,
og et tryk på knappen medfører centrali-
seret oplåsning af alle døre og slukning af
kontrollampen. Når dørene er oplåst, er
led’en slukket, og et tryk på knappen med-
fører centrallåsning af alle døre. Dørlåsnin-
gen aktiveres kun, hvis alle døre er kor-
rekt lukket.
fig. 70F0M101Ab

65
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER
Hvis dørene er låst med:
❒fjernbetjening;
❒dørpal;
er det ikke muligt at foretage oplåsning
ved hjælp af
A-fig. 72, der er placeret
blandt betjeningsknapperne på instru-
mentbrættet.
BEMÆRK Når centrallåsen er aktiveret,
kan låsen slås fra ved at trække i åbnings-
grebet på en af fordørene. Ved at trække i
en af åbningsgrebene på bagdørene opnås
oplåsning af en enkelt. dør:
I tilfælde af afbrudt strømforsyning (brændt
sikring, afbrudt batteri osv.) er det dog mu-
ligt at låse dørene manuelt.
Under kørsel sker der en automatisk cen-
trallåsning af alle døre, efter at have over-
skredet en hastighed på 20 km/t, hvis funk-
tionen, der kan aktiveres via setup-menu-
en, er valgt (se afsnittet “Multifunktions-
display” i dette kapitel).
Ved at aktivere dead lock-an-
ordningen er det ikke på no-
gen måde muligt at åbne dørene in-
defra. Derfor skal du sikre dig, at der
ikke er andre personer om bord, før
du stiger ud af bilen. Hvis batteriet i
nøglen med fjernbetjening er afladet,
kan anordningen kun aktiveres igen
ved at dreje nøglens metalindsats i
begge dørlåse som beskrevet tidligere. DEAD LOCK-ANORDNING
(kun for versioner/markeder
hvor monteret)
Det er en sikkerhedsanordning, der for-
hindrer funktionen af:
❒indvendige håndtag;
❒knap A-fig. 72til låsning/oplåsning;
og på denne måde forhindrer åbning af
dørene indefra kabinen, hvis der sket et ind-
brudsforsøg (f.eks. en rude er slået itu).
Det er den bedste beskyttelse imod ind-
brudsforsøg. Det anbefales derfor, at det
slås til hver gang du forlader køretøjet.Aktivering af mekanismen
Anordningen aktiveres automatisk på alle
døre, hvis du trykker hurtigt to gange på
knappen
Ápå nøglen med fjernbetjening
fig. 70.
Aktiveringen af anordningen signaleres
ved, at blinklysene blinker 3 gange og at ly-
sdioden på knappen
A-fig. 72mellem be-
tjeningsknapperne på instrumentbrættet
blinker.
Systemet slår ikke til ,hvis en eller flere af
dørene ikke er korrekt låst. dette forhin-
drer, at en person kan komme ind i bilen
gennem den åbne dør, og blive lukket in-
de i kabinen når døren lukker.
Frakobling af mekanismen.
Systemet deaktiveres automatisk i samt-
lige døre i følgende tilfælde:
❒ved at dreje den mekaniske startnøgle til
åbningsposition i førersidens døre;
❒ved at foretage døroplåsning fra fjeren-
betjening;
❒ved at dreje startnøglen til position
MAR.
VIGTIGT

152
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD
7,5
7,5
5
5
10
5
20
20
20
20 1
8
13
2
5
11
4
6
14
7

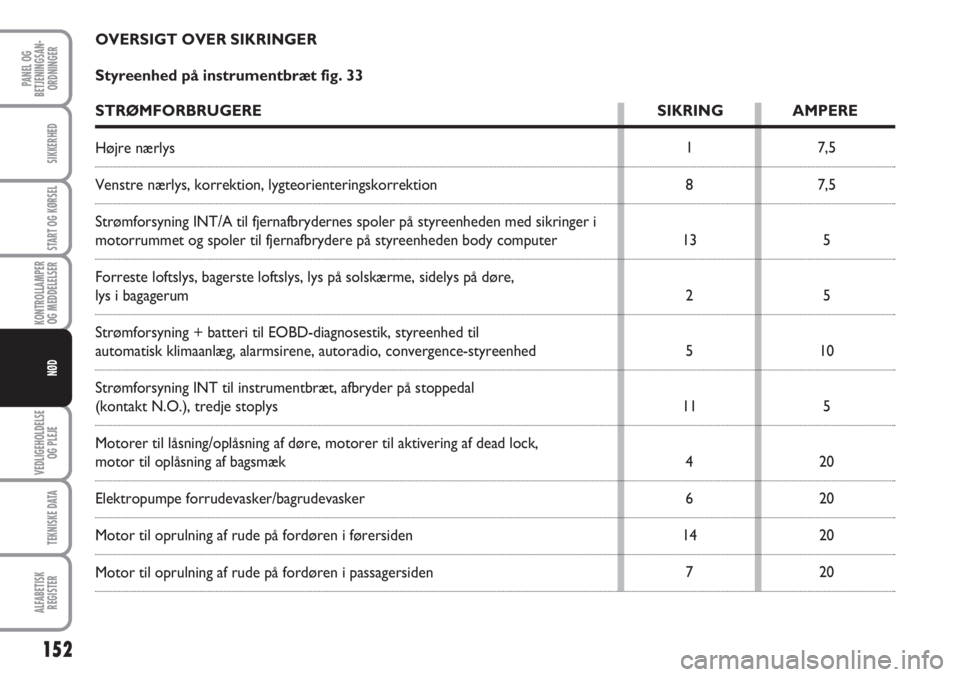

OVERSIGT OVER SIKRINGER
Styreenhed på instrumentbræt fig. 33
STRØMFORBRUGERE SIKRING AMPERE
Højre nærlys
Venstre nærlys, korrektion, lygteorienteringskorrektion
Strømforsyning INT/A til fjernafbrydernes spoler på styreenheden med sikringer i
motorrummet og spoler til fjernafbrydere på styreenheden body computer
Forreste loftslys, bagerste loftslys, lys på solskærme, sidelys på døre,
lys i bagagerum
Strømforsyning + batteri til EOBD-diagnosestik, styreenhed til
automatisk klimaanlæg, alarmsirene, autoradio, convergence-styreenhed
Strømforsyning INT til instrumentbræt, afbryder på stoppedal
(kontakt N.O.), tredje stoplys
Motorer til låsning/oplåsning af døre, motorer til aktivering af dead lock,
motor til oplåsning af bagsmæk
Elektropumpe forrudevasker/bagrudevasker
Motor til oprulning af rude på fordøren i førersiden
Motor til oprulning af rude på fordøren i passagersiden
