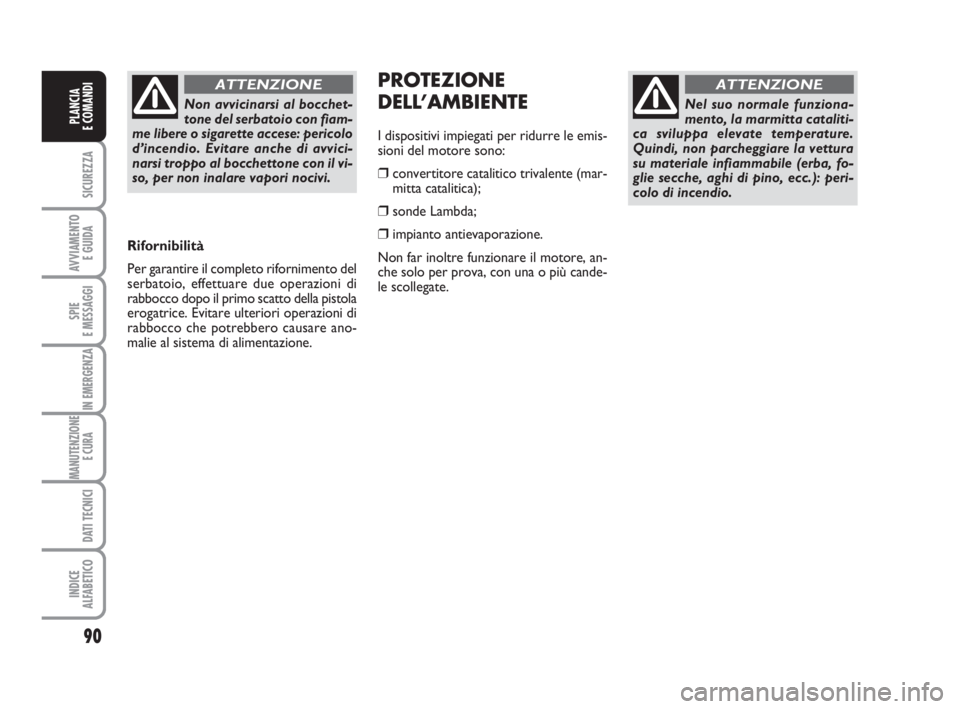

PROTEZIONE
DELL’AMBIENTE
I dispositivi impiegati per ridurre le emis-
sioni del motore sono:
❒convertitore catalitico trivalente (mar-
mitta catalitica);
❒sonde Lambda;
❒impianto antievaporazione.
Non far inoltre funzionare il motore, an-
che solo per prova, con una o più cande-
le scollegate. Rifornibilità
Per garantire il completo rifornimento del
serbatoio, effettuare due operazioni di
rabbocco dopo il primo scatto della pistola
erogatrice. Evitare ulteriori operazioni di
rabbocco che potrebbero causare ano-
malie al sistema di alimentazione.
Nel suo normale funziona-
mento, la marmitta cataliti-
ca sviluppa elevate temperature.
Quindi, non parcheggiare la vettura
su materiale infiammabile (erba, fo-
glie secche, aghi di pino, ecc.): peri-
colo di incendio.
ATTENZIONE
Non avvicinarsi al bocchet-
tone del serbatoio con fiam-
me libere o sigarette accese: pericolo
d’incendio. Evitare anche di avvici-
narsi troppo al bocchettone con il vi-
so, per non inalare vapori nocivi.
ATTENZIONE
075-090 Abarth IT:075-108 Abarth IT 20-05-2009 14:14 Pagina 90

91
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
CINTURE DI SICUREZZA ................................................ 92
SISTEMA S.B.R. ..................................................................... 93
PRETENSIONATORI .......................................................... 94
TRASPORTARE BAMBINI IN SICUREZZA .................. 97
PREDISPOSIZIONE PER MONTAGGIO
SEGGIOLINO “ISOFIX UNIVERSALE” .......................... 102
AIR BAG FRONTALI .......................................................... 103
AIR BAG LATERALI ............................................................ 106
S S
I I
C C
U U
R R
E E
Z Z
Z Z
A A
091-108 Abarth IT:091-108 Abarth IT 20-05-2009 14:15 Pagina 91

92
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
Con la vettura posteggiata in forte pen-
denza l’arrotolatore può bloccarsi; ciò è
normale. Inoltre il meccanismo dell’arro-
tolatore blocca il nastro ad ogni sua estra-
zione rapida o in caso di frenate brusche,
urti e curve a velocità sostenuta.
Il sedile posteriore è dotato di cinture di
sicurezza inerziali a tre punti di ancorag-
gio con arrotolatore.Le cinture per i posti posteriori devono
essere indossate secondo lo schema illu-
strato in fig. 2.

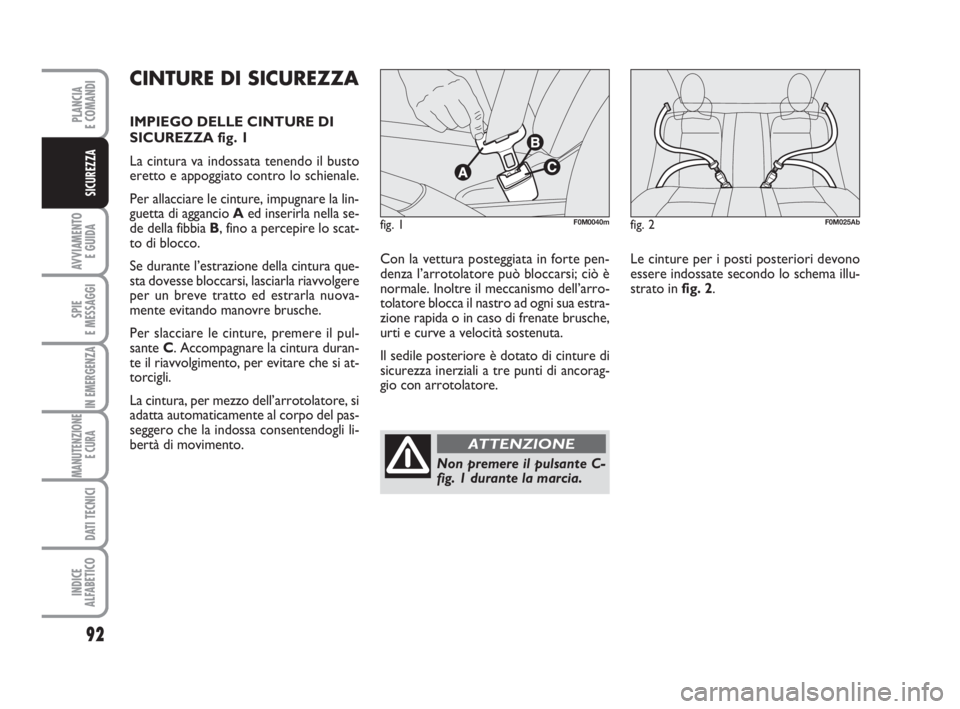

CINTURE DI SICUREZZA
IMPIEGO DELLE CINTURE DI
SICUREZZA fig. 1
La cintura va indossata tenendo il busto
eretto e appoggiato contro lo schienale.
Per allacciare le cinture, impugnare la lin-
guetta di aggancio Aed inserirla nella se-
de della fibbia B, fino a percepire lo scat-
to di blocco.
Se durante l’estrazione della cintura que-
sta dovesse bloccarsi, lasciarla riavvolgere
per un breve tratto ed estrarla nuova-
mente evitando manovre brusche.
Per slacciare le cinture, premere il pul-
sante C. Accompagnare la cintura duran-
te il riavvolgimento, per evitare che si at-
torcigli.
La cintura, per mezzo dell’arrotolatore, si
adatta automaticamente al corpo del pas-
seggero che la indossa consentendogli li-
bertà di movimento.
fig. 1F0M0040mfig. 2F0M025Ab
Non premere il pulsante C-
fig. 1 durante la marcia.
ATTENZIONE
091-108 Abarth IT:091-108 Abarth IT 20-05-2009 14:15 Pagina 92

93
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVERTENZA Il corretto aggancio dello
schienale è garantito dalla scomparsa del-
la “banda rossa” presente di fianco alle le-
ve di abbattimento schienale. Tale “ban-
da rossa” indica infatti il mancato aggancio
dello schienale. Nel riportare lo schiena-
le in posizione di utilizzo accertarsi del-
l’avvenuto aggancio fino a percepire lo
scatto di blocco.
AVVERTENZA Ricollocando, dopo il ri-
baltamento, il sedile posteriore in condi-
zioni di normale utilizzo, prestare atten-
zione nel riposizionare correttamente la
cintura di sicurezza in modo da consen-
tirne una pronta disponibilità all’utilizzo.

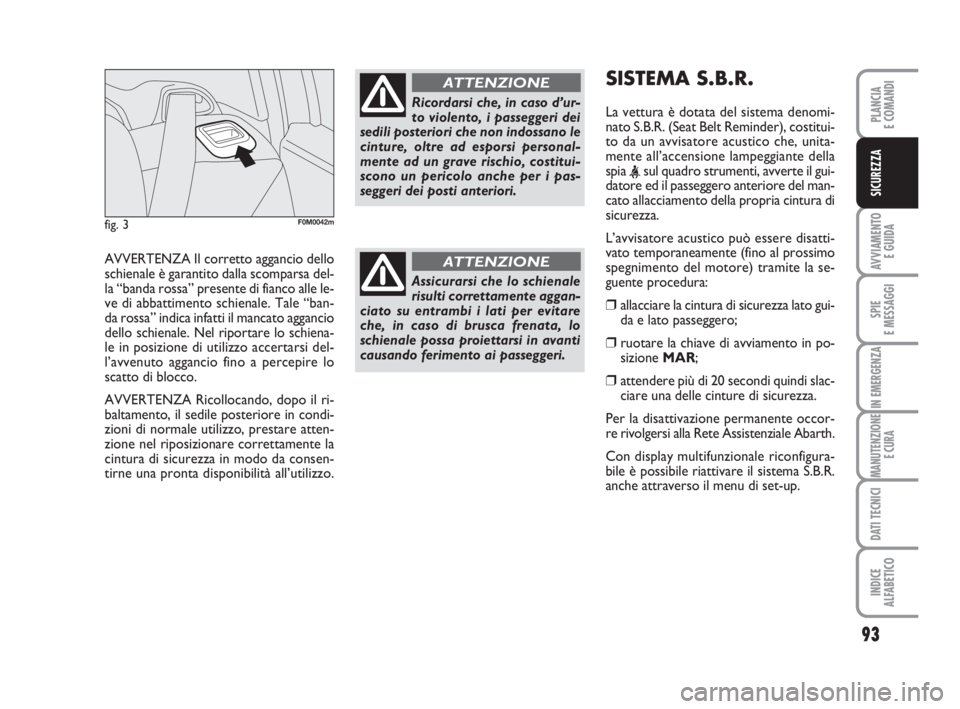

SISTEMA S.B.R.
La vettura è dotata del sistema denomi-
nato S.B.R. (Seat Belt Reminder), costitui-
to da un avvisatore acustico che, unita-
mente all’accensione lampeggiante della
spia
datore ed il passeggero anteriore del man-
cato allacciamento della propria cintura di
sicurezza.
L’avvisatore acustico può essere disatti-
vato temporaneamente (fino al prossimo
spegnimento del motore) tramite la se-
guente procedura:
❒allacciare la cintura di sicurezza lato gui-
da e lato passeggero;
❒ruotare la chiave di avviamento in po-
sizione MAR;
❒attendere più di 20 secondi quindi slac-
ciare una delle cinture di sicurezza.
Per la disattivazione permanente occor-
re rivolgersi alla Rete Assistenziale Abarth.
Con display multifunzionale riconfigura-
bile è possibile riattivare il sistema S.B.R.
anche attraverso il menu di set-up.
fig. 3F0M0042m
Ricordarsi che, in caso d’ur-
to violento, i passeggeri dei
sedili posteriori che non indossano le
cinture, oltre ad esporsi personal-
mente ad un grave rischio, costitui-
scono un pericolo anche per i pas-
seggeri dei posti anteriori.
ATTENZIONE
Assicurarsi che lo schienale
risulti correttamente aggan-
ciato su entrambi i lati per evitare
che, in caso di brusca frenata, lo
schienale possa proiettarsi in avanti
causando ferimento ai passeggeri.
ATTENZIONE
091-108 Abarth IT:091-108 Abarth IT 20-05-2009 14:15 Pagina 93

94
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
PRETENSIONATORI
Per rendere ancora più efficace l’azione
protettiva delle cinture di sicurezza, la vet-
tura è dotata di pretensionatori anteriori
che, in caso di urto frontale violento, ri-
chiamano di alcuni centimetri il nastro del-
le cinture garantendo la perfetta aderen-
za delle cinture al corpo degli occupanti,
prima che inizi l’azione di trattenimento.
L’avvenuta attivazione dei pretensionato-
ri è riconoscibile dal bloccaggio dell’arro-
tolatore; il nastro della cintura non viene
più recuperato nemmeno se accompa-
gnato.
AVVERTENZA Per avere la massima pro-
tezione dall’azione del pretensionatore, in-
dossare la cintura tenendola bene ade-
rente al busto e al bacino.
Durante l’intervento del pretensionatore
si può verificare una leggera emissione di
fumo. Questo fumo non è nocivo e non
indica un principio di incendio.
Il pretensionatore non necessita di alcu-
na manutenzione né lubrificazione.
Qualunque intervento di modifica delle
sue condizioni originali ne invalida l’effi-
cienza.
Se per eventi naturali eccezionali (alluvio-
ni, mareggiate, ecc.) il dispositivo è stato
interessato da acqua e fanghiglia, è tassa-
tivamente necessaria la sua sostituzione.LIMITATORI DI CARICO
Per aumentare la protezione offerta ai pas-
seggeri in caso di incidente, gli arrotola-
tori delle cinture di sicurezza anteriori, so-
no dotati, al loro interno, di un dispositi-
vo che consente di dosare opportuna-
mente la forza che agisce sul torace e sul-
le spalle durante l’azione di trattenimen-
to delle cinture in caso di urto frontale.Il pretensionatore è utilizza-
bile una sola volta. Dopo che
è stato attivato, rivolgersi alla Rete
Assistenziale Abarth per farlo sosti-
tuire. Per conoscere la validità del di-
spositivo vedere la targhetta ubicata
nel cassetto portaoggetti: all’avvici-
narsi di questa scadenza rivolgersi al-
la Rete Assistenziale Abarth per ese-
guire la sostituzione del dispositivo.
ATTENZIONE
Interventi che comportano
urti, vibrazioni o riscalda-
menti localizzati (superiori a
100°C per una durata massi-
ma di 6 ore) nella zona del pretensio-
natore possono provocare danneggia-
mento o attivazioni; non rientrano in
queste condizioni le vibrazioni indotte
dalle asperità stradali o dall’acciden-
tale superamento di piccoli ostacoli,
marciapiedi, ecc. Rivolgersi alla Rete
Assistenziale Abarth qualora si debba
intervenire.
091-108 Abarth IT:091-108 Abarth IT 20-05-2009 14:15 Pagina 94

95
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

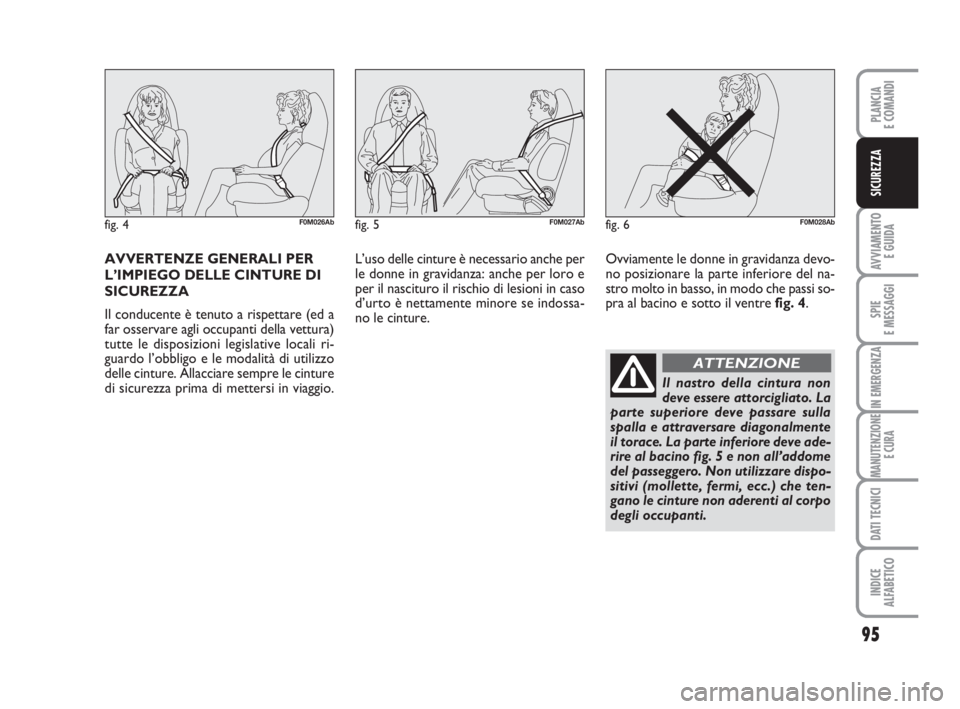

AVVERTENZE GENERALI PER
