Abarth Grande Punto 2010 Libretto Uso Manutenzione (in Italian)

130
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI

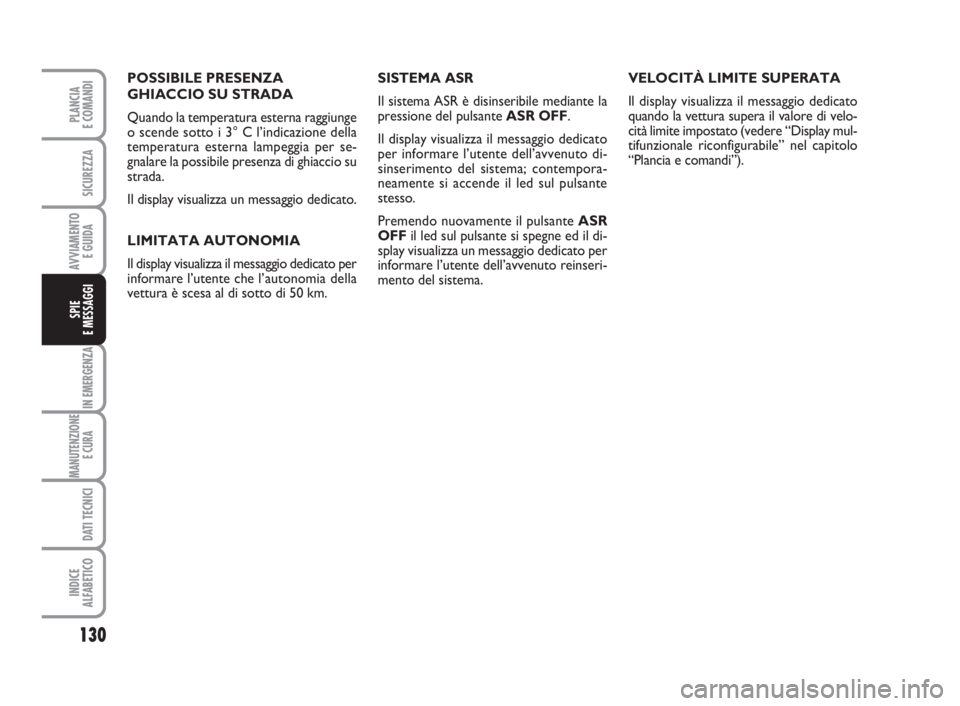

POSSIBILE PRESENZA
GHIACCIO SU STRADA
Quando la temperatura esterna raggiunge
o scende sotto i 3° C l’indicazione della
temperatura esterna lampeggia per se-
gnalare la possibile presenza di ghiaccio su
strada.
Il display visualizza un messaggio dedicato.
LIMITATA AUTONOMIA
Il display visualizza il messaggio dedicato per
informare l’utente che l’autonomia della
vettura è scesa al di sotto di 50 km. VELOCITÀ LIMITE SUPERATA
Il display visualizza il messaggio dedicato
quando la vettura supera il valore di velo-
cità limite impostato (vedere “Display mul-
tifunzionale riconfigurabile” nel capitolo
“Plancia e comandi”). SISTEMA ASR
Il sistema ASR è disinseribile mediante la
pressione del pulsante ASR OFF.
Il display visualizza il messaggio dedicato
per informare l’utente dell’avvenuto di-
sinserimento del sistema; contempora-
neamente si accende il led sul pulsante
stesso.
Premendo nuovamente il pulsante ASR
OFFil led sul pulsante si spegne ed il di-
splay visualizza un messaggio dedicato per
informare l’utente dell’avvenuto reinseri-
mento del sistema.
121-132 Abarth IT:121-132 Abarth IT 20-05-2009 14:16 Pagina 130

131
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI

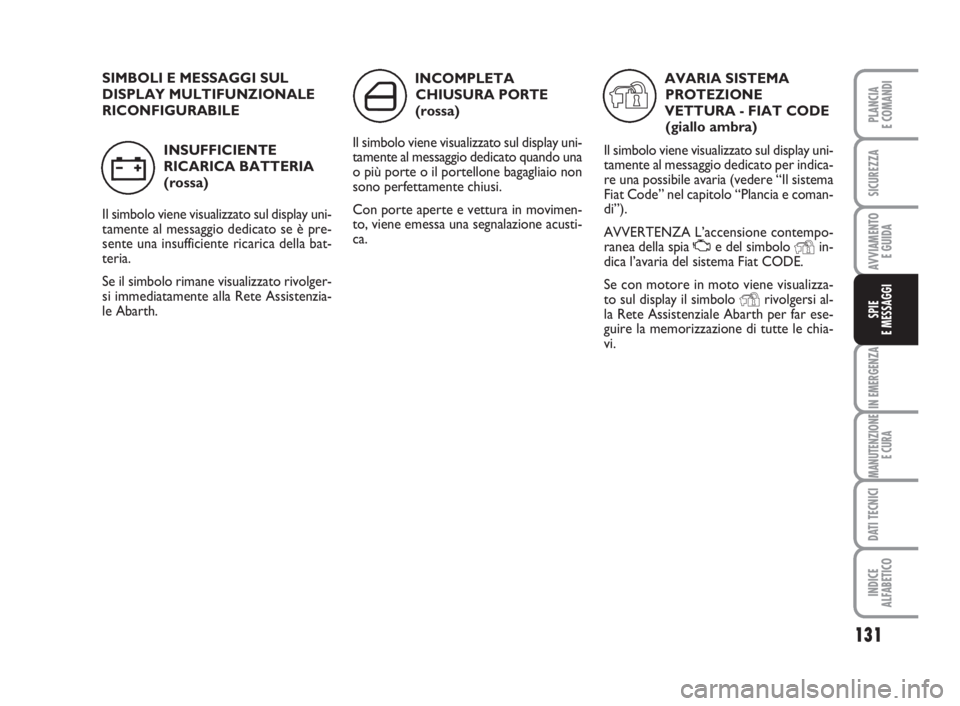

SIMBOLI E MESSAGGI SUL
DISPLAY MULTIFUNZIONALE
RICONFIGURABILE
INSUFFICIENTE
RICARICA BATTERIA
(rossa)
Il simbolo viene visualizzato sul display uni-
tamente al messaggio dedicato se è pre-
sente una insufficiente ricarica della bat-
teria.
Se il simbolo rimane visualizzato rivolger-
si immediatamente alla Rete Assistenzia-
le Abarth.
w
INCOMPLETA
CHIUSURA PORTE
(rossa)
Il simbolo viene visualizzato sul display uni-
tamente al messaggio dedicato quando una
o più porte o il portellone bagagliaio non
sono perfettamente chiusi.
Con porte aperte e vettura in movimen-
to, viene emessa una segnalazione acusti-
ca.
´
AVARIA SISTEMA
PROTEZIONE
VETTURA - FIAT CODE
(giallo ambra)
Il simbolo viene visualizzato sul display uni-
tamente al messaggio dedicato per indica-
re una possibile avaria (vedere “Il sistema
Fiat Code” nel capitolo “Plancia e coman-
di”).
AVVERTENZA L’accensione contempo-
ranea della spia
Ue del simbolo Yin-
dica l’avaria del sistema Fiat CODE.
Se con motore in moto viene visualizza-
to sul display il simbolo
Yrivolgersi al-
la Rete Assistenziale Abarth per far ese-
guire la memorizzazione di tutte le chia-
vi.
Y
121-132 Abarth IT:121-132 Abarth IT 20-05-2009 14:16 Pagina 131

132
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI

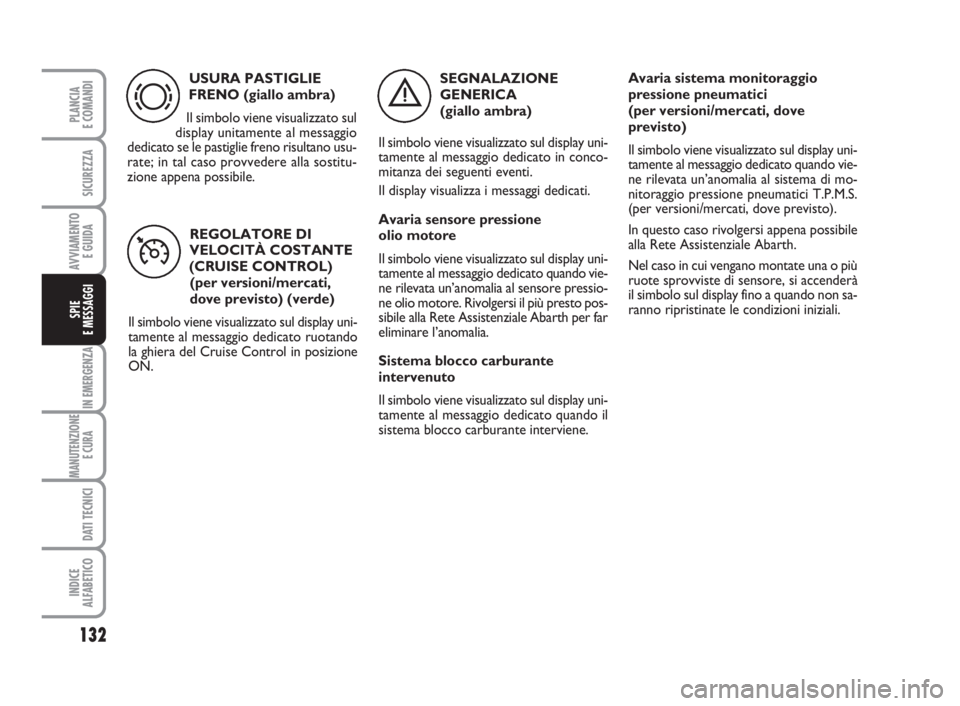

USURA PASTIGLIE
FRENO (giallo ambra)
Il simbolo viene visualizzato sul
display unitamente al messaggio
dedicato se le pastiglie freno risultano usu-
rate; in tal caso provvedere alla sostitu-
zione appena possibile.
d
REGOLATORE DI
VELOCITÀ COSTANTE
(CRUISE CONTROL)
(per versioni/mercati,
dove previsto) (verde)
Il simbolo viene visualizzato sul display uni-
tamente al messaggio dedicato ruotando
la ghiera del Cruise Control in posizione
ON.
Ü
SEGNALAZIONE
GENERICA
(giallo ambra)
Il simbolo viene visualizzato sul display uni-
tamente al messaggio dedicato in conco-
mitanza dei seguenti eventi.
Il display visualizza i messaggi dedicati.
Avaria sensore pressione
olio motore
Il simbolo viene visualizzato sul display uni-
tamente al messaggio dedicato quando vie-
ne rilevata un’anomalia al sensore pressio-
ne olio motore. Rivolgersi il più presto pos-
sibile alla Rete Assistenziale Abarth per far
eliminare l’anomalia.
Sistema blocco carburante
intervenuto
Il simbolo viene visualizzato sul display uni-
tamente al messaggio dedicato quando il
sistema blocco carburante interviene.
è
Avaria sistema monitoraggio
pressione pneumatici
(per versioni/mercati, dove
previsto)
Il simbolo viene visualizzato sul display uni-
tamente al messaggio dedicato quando vie-
ne rilevata un’anomalia al sistema di mo-
nitoraggio pressione pneumatici T.P.M.S.
(per versioni/mercati, dove previsto).
In questo caso rivolgersi appena possibile
alla Rete Assistenziale Abarth.
Nel caso in cui vengano montate una o più
ruote sprovviste di sensore, si accenderà
il simbolo sul display fino a quando non sa-
ranno ripristinate le condizioni iniziali.
121-132 Abarth IT:121-132 Abarth IT 20-05-2009 14:16 Pagina 132

133
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA

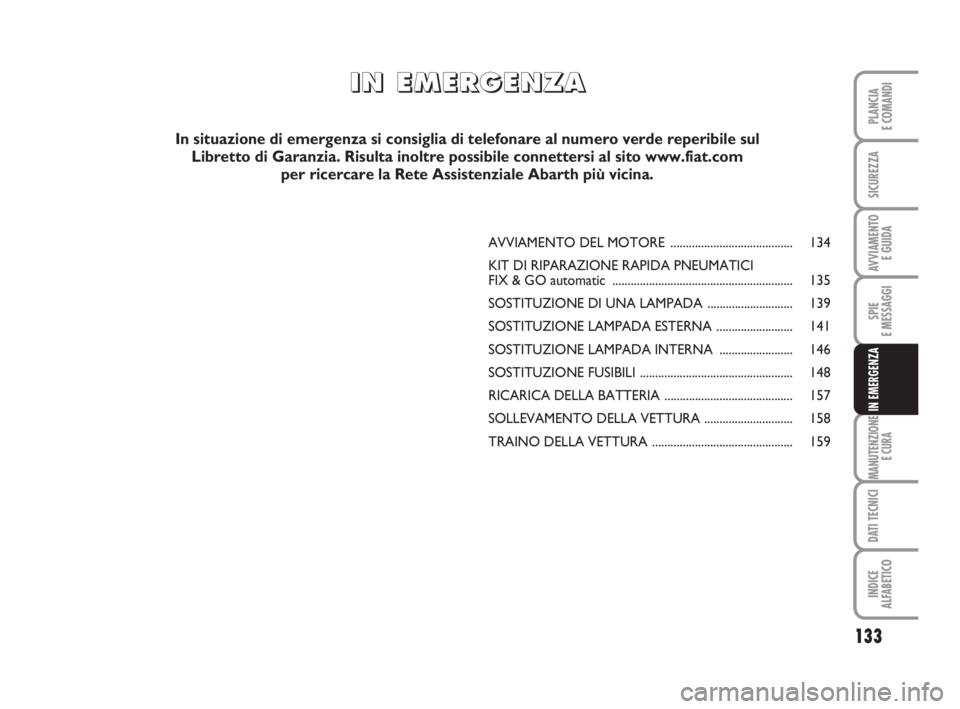

IN EMERGENZA
AVVIAMENTO DEL MOTORE ........................................ 134
KIT DI RIPARAZIONE RAPIDA PNEUMATICI
FIX & GO automatic ........................................................... 135
SOSTITUZIONE DI UNA LAMPADA ............................ 139
SOSTITUZIONE LAMPADA ESTERNA ......................... 141
SOSTITUZIONE LAMPADA INTERNA ........................ 146
SOSTITUZIONE FUSIBILI .................................................. 148
RICARICA DELLA BATTERIA .......................................... 157
SOLLEVAMENTO DELLA VETTURA ............................. 158
TRAINO DELLA VETTURA .............................................. 159
I I
N N
E E
M M
E E
R R
G G
E E
N N
Z Z
A A
In situazione di emergenza si consiglia di telefonare al numero verde reperibile sul
Libretto di Garanzia. Risulta inoltre possibile connettersi al sito www.fiat.com
per ricercare la Rete Assistenziale Abarth più vicina.
133-160 Abarth IT:133-160 Abarth IT 20-05-2009 14:17 Pagina 133

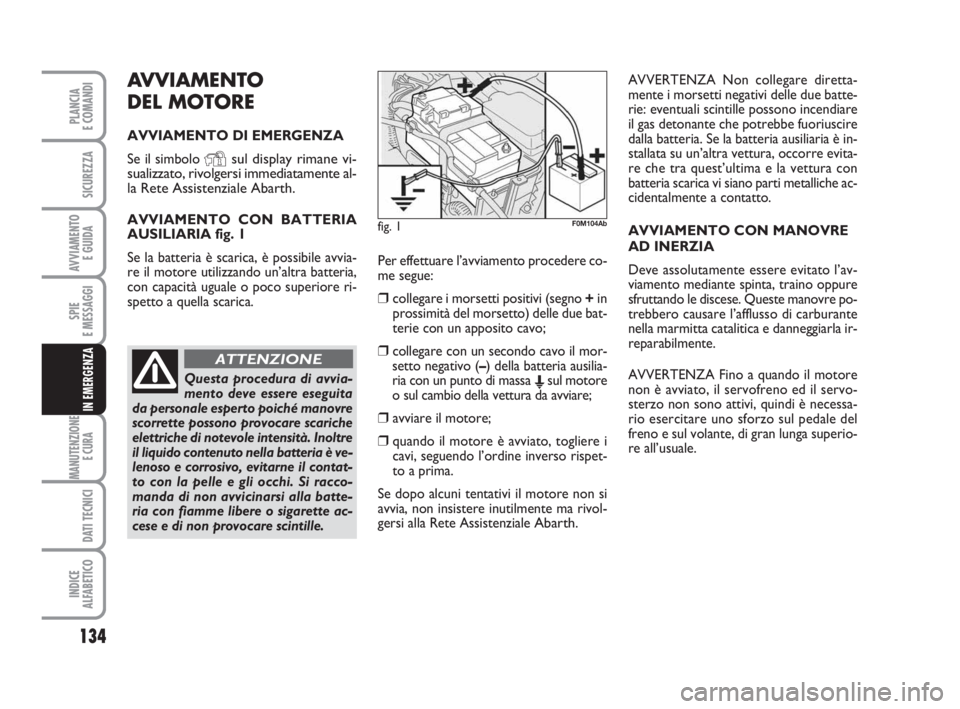

AVVIAMENTO
DEL MOTORE
AVVIAMENTO DI EMERGENZA
Se il simbolo
Ysul display rimane vi-
sualizzato, rivolgersi immediatamente al-
la Rete Assistenziale Abarth.
AVVIAMENTO CON BATTERIA
AUSILIARIA fig. 1
Se la batteria è scarica, è possibile avvia-
re il motore utilizzando un’altra batteria,
con capacità uguale o poco superiore ri-
spetto a quella scarica.
134
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
Per effettuare l’avviamento procedere co-
me segue:
❒collegare i morsetti positivi (segno +in
prossimità del morsetto) delle due bat-
terie con un apposito cavo;
❒collegare con un secondo cavo il mor-
setto negativo (–) della batteria ausilia-
ria con un punto di massa
Esul motore
o sul cambio della vettura da avviare;
❒avviare il motore;
❒quando il motore è avviato, togliere i
cavi, seguendo l’ordine inverso rispet-
to a prima.
Se dopo alcuni tentativi il motore non si
avvia, non insistere inutilmente ma rivol-
gersi alla Rete Assistenziale
Abarth.AVVERTENZA Non collegare diretta-
mente i morsetti negativi delle due batte-
rie: eventuali scintille possono incendiare
il gas detonante che potrebbe fuoriuscire
dalla batteria. Se la batteria ausiliaria è in-
stallata su un’altra vettura, occorre evita-
re che tra quest’ultima e la vettura con
batteria scarica vi siano parti metalliche ac-
cidentalmente a contatto.
AVVIAMENTO CON MANOVRE
AD INERZIA
Deve assolutamente essere evitato l’av-
viamento mediante spinta, traino oppure
sfruttando le discese. Queste manovre po-
trebbero causare l’afflusso di carburante
nella marmitta catalitica e danneggiarla ir-
reparabilmente.
AVVERTENZA Fino a quando il motore
non è avviato, il servofreno ed il servo-
sterzo non sono attivi, quindi è necessa-
rio esercitare uno sforzo sul pedale del
freno e sul volante, di gran lunga superio-
re all’usuale.
fig. 1F0M104Ab
Questa procedura di avvia-
mento deve essere eseguita
da personale esperto poiché manovre
scorrette possono provocare scariche
elettriche di notevole intensità. Inoltre
il liquido contenuto nella batteria è ve-
lenoso e corrosivo, evitarne il contat-
to con la pelle e gli occhi. Si racco-
manda di non avvicinarsi alla batte-
ria con fiamme libere o sigarette ac-
cese e di non provocare scintille.
ATTENZIONE
133-160 Abarth IT:133-160 Abarth IT 20-05-2009 14:17 Pagina 134

135
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
KIT DI RIPARAZIONE
RAPIDA PNEUMATICI
FIX & GO automatic
Il kit di riparazione rapida pneumatici
Fix & Go automatic è ubicato nel baga-
gliaio.
Il kit fig. 2comprende:
❒una bomboletta A contenente il liqui-
do sigillante, dotata di:
– tubo di riempimento B;
– bollino adesivo Crecante la scritta
“max. 80 km/h”, da apporre in po-
sizione ben visibile dal conducente
(su plancia portastrumenti) dopo la
riparazione pneumatico;
❒pieghevole informativo (vedere fig. 3),
utilizzato per un pronto uso corretto
del kit di riparazione rapida e successi-
vamente consegnato al personale che
dovrà maneggiare il pneumatico trat-
tato;
❒un compressore D-fig. 2completo di
manometro e raccordi, reperibile nel
vano;
❒un paio di guanti protettivi reperibili nel
vano laterale del compressore stesso;
❒adattatori, per il gonfiaggio di elementi
diversi.
fig. 2F0M0198m
Nel contenitore (alloggiato nel bagliaio
sotto il tappeto di rivestimento) del kit di
riparazione rapida sono reperibili anche
il cacciavite e l’anello di traino.
fig. 3F0M0199m
Consegnare il pieghevole al
personale che dovrà maneg-
giare il pneumatico trattato con il kit
di riparazione pneumatici.
ATTENZIONE
In caso di foratura, provoca-
ta da corpi estranei, è possi-
bile riparare pneumatici che
abbiano subito lesioni fino ad
un diametro massimo pari a 4 mm sul
battistrada e sulla spalla del pneuma-
tico.
Non è possibile riparare le-
sioni sui fianchi del pneuma-
tico. Non utilizzare il kit riparazione
rapida se il pneumatico risulta dan-
neggiato a seguito della marcia con
ruota sgonfia.
ATTENZIONE
133-160 Abarth IT:133-160 Abarth IT 20-05-2009 14:17 Pagina 135

136
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

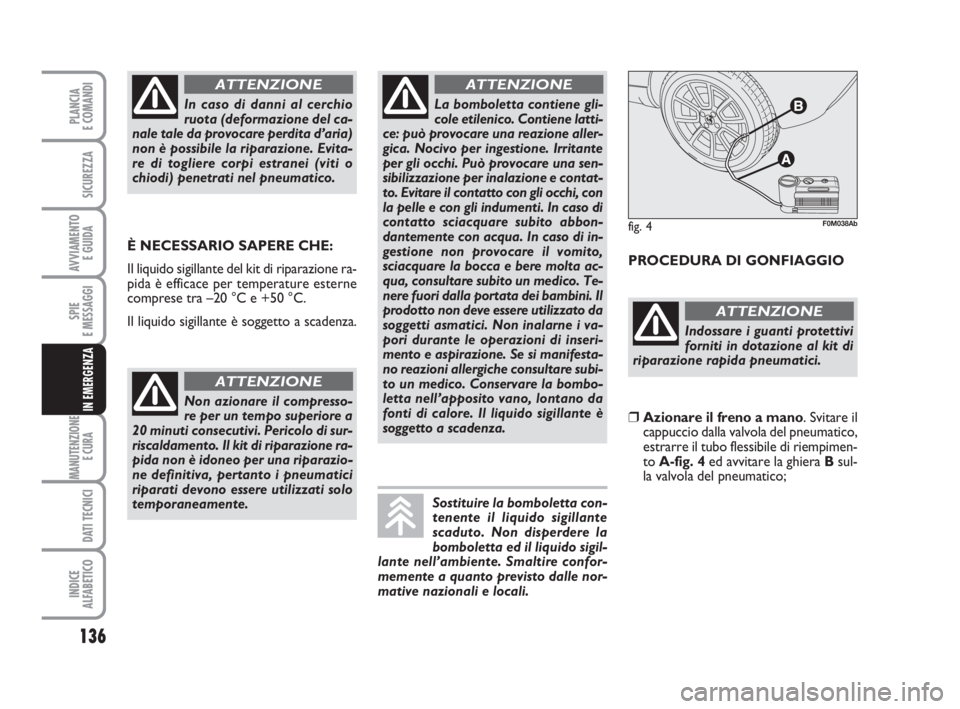

È NECESSARIO SAPERE CHE:
Il liquido sigillante del kit di riparazione ra-
pida è efficace per temperature esterne
comprese tra –20 °C e +50 °C.
Il liquido sigillante è soggetto a scadenza. PROCEDURA DI GONFIAGGIO
Non azionare il compresso-
re per un tempo superiore a
20 minuti consecutivi. Pericolo di sur-
riscaldamento. Il kit di riparazione ra-
pida non è idoneo per una riparazio-
ne definitiva, pertanto i pneumatici
riparati devono essere utilizzati solo
temporaneamente.
ATTENZIONE
La bomboletta contiene gli-
cole etilenico. Contiene latti-
ce: può provocare una reazione aller-
gica. Nocivo per ingestione. Irritante
per gli occhi. Può provocare una sen-
sibilizzazione per inalazione e contat-
to. Evitare il contatto con gli occhi, con
la pelle e con gli indumenti. In caso di
contatto sciacquare subito abbon-
dantemente con acqua. In caso di in-
gestione non provocare il vomito,
sciacquare la bocca e bere molta ac-
qua, consultare subito un medico. Te-
nere fuori dalla portata dei bambini. Il
prodotto non deve essere utilizzato da
soggetti asmatici. Non inalarne i va-
pori durante le operazioni di inseri-
mento e aspirazione. Se si manifesta-
no reazioni allergiche consultare subi-
to un medico. Conservare la bombo-
letta nell’apposito vano, lontano da
fonti di calore. Il liquido sigillante è
soggetto a scadenza.
ATTENZIONE
Sostituire la bomboletta con-
tenente il liquido sigillante
scaduto. Non disperdere la
bomboletta ed il liquido sigil-
lante nell’ambiente. Smaltire confor-
memente a quanto previsto dalle nor-
mative nazionali e locali.
Indossare i guanti protettivi
forniti in dotazione al kit di
riparazione rapida pneumatici.
ATTENZIONE
❒Azionare il freno a mano. Svitare il
cappuccio dalla valvola del pneumatico,
estrarre il tubo flessibile di riempimen-
to A-fig. 4ed avvitare la ghiera Bsul-
la valvola del pneumatico;
fig. 4F0M038Ab
In caso di danni al cerchio
ruota (deformazione del ca-
nale tale da provocare perdita d’aria)
non è possibile la riparazione. Evita-
re di togliere corpi estranei (viti o
chiodi) penetrati nel pneumatico.
ATTENZIONE
133-160 Abarth IT:133-160 Abarth IT 20-05-2009 14:17 Pagina 136

137
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

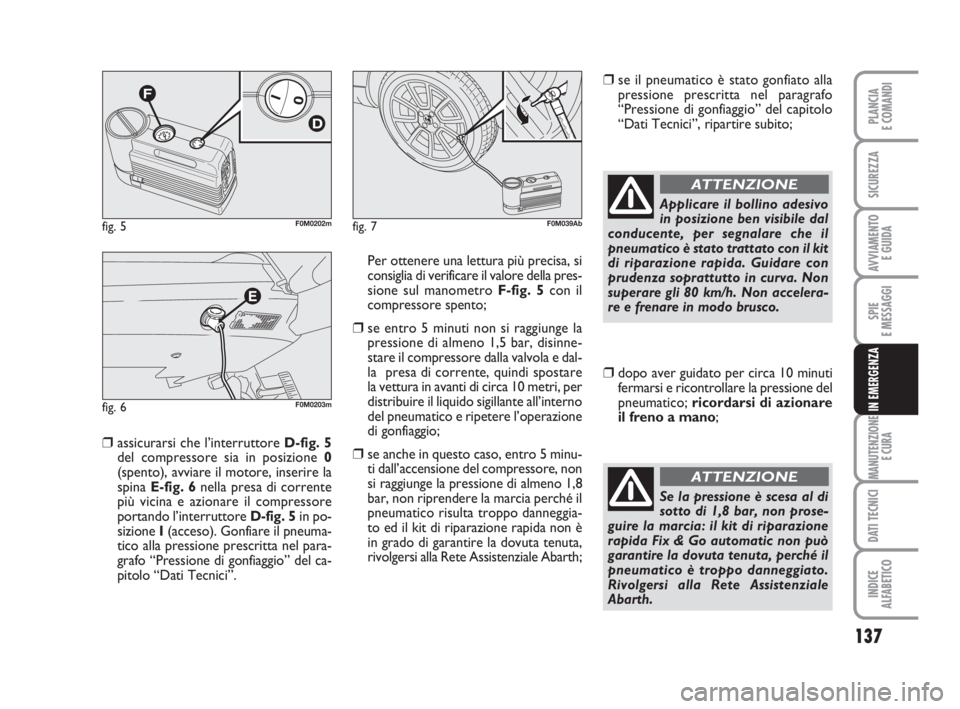

❒assicurarsi che l’interruttore D-fig. 5
del compressore sia in posizione 0
(spento), avviare il motore, inserire la
spina E-fig. 6nella presa di corrente
più vicina e azionare il compressore
portando l’interruttore D-fig. 5in po-
sizione I(acceso). Gonfiare il pneuma-
tico alla pressione prescritta nel para-
grafo “Pressione di gonfiaggio” del ca-
pitolo “Dati Tecnici”. Per ottenere una lettura più precisa, si
consiglia di verificare il valore della pres-
sione sul manometro F-fig. 5con il
compressore spento;
❒se entro 5 minuti non si raggiunge la
pressione di almeno 1,5 bar, disinne-
stare il compressore dalla valvola e dal-
la presa di corrente, quindi spostare
la vettura in avanti di circa 10 metri, per
distribuire il liquido sigillante all’interno
del pneumatico e ripetere l’operazione
di gonfiaggio;
❒se anche in questo caso, entro 5 minu-
ti dall’accensione del compressore, non
si raggiunge la pressione di almeno 1,8
bar, non riprendere la marcia perché il
pneumatico risulta troppo danneggia-
to ed il kit di riparazione rapida non è
in grado di garantire la dovuta tenuta,
rivolgersi alla Rete Assistenziale Abarth;
❒se il pneumatico è stato gonfiato alla
pressione prescritta nel paragrafo
“Pressione di gonfiaggio” del capitolo
“Dati Tecnici”, ripartire subito;
fig. 5F0M0202m
fig. 6F0M0203m
fig. 7F0M039Ab
Applicare il bollino adesivo
in posizione ben visibile dal
conducente, per segnalare che il
pneumatico è stato trattato con il kit
di riparazione rapida. Guidare con
prudenza soprattutto in curva. Non
superare gli 80 km/h. Non accelera-
re e frenare in modo brusco.
ATTENZIONE
❒dopo aver guidato per circa 10 minuti
fermarsi e ricontrollare la pressione del
pneumatico; ricordarsi di azionare
il freno a mano;
Se la pressione è scesa al di
sotto di 1,8 bar, non prose-
guire la marcia: il kit di riparazione
rapida Fix & Go automatic non può
garantire la dovuta tenuta, perché il
pneumatico è troppo danneggiato.
Rivolgersi alla Rete Assistenziale
Abarth.
ATTENZIONE
133-160 Abarth IT:133-160 Abarth IT 20-05-2009 14:17 Pagina 137

138
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

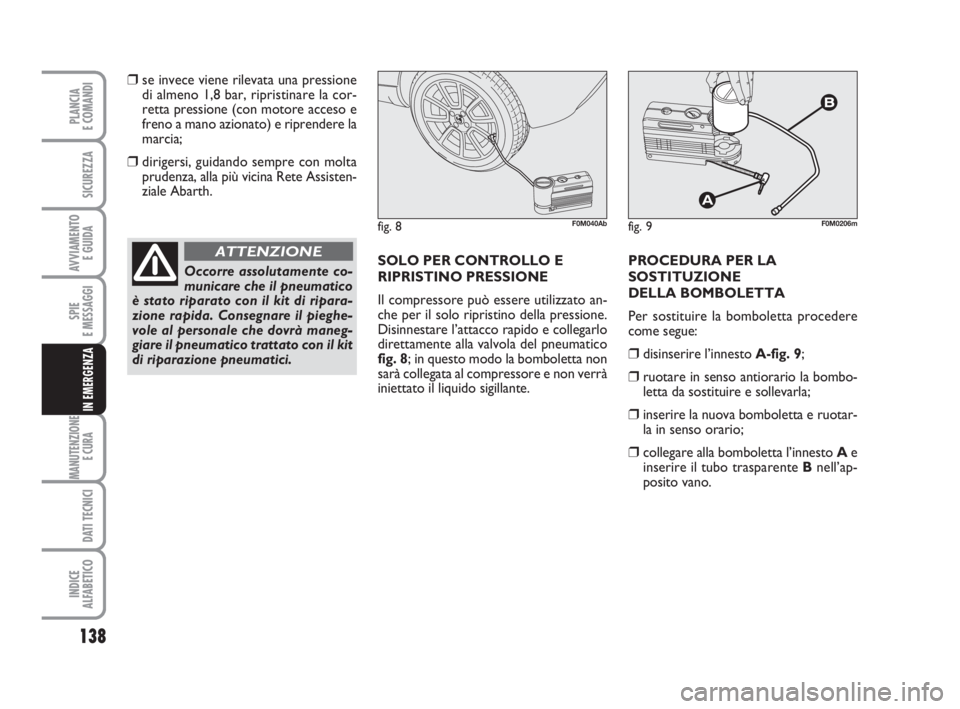

❒se invece viene rilevata una pressione
di almeno 1,8 bar, ripristinare la cor-
retta pressione (con motore acceso e
freno a mano azionato) e riprendere la
marcia;
❒dirigersi, guidando sempre con molta
prudenza, alla più vicina Rete Assisten-
ziale Abarth.
SOLO PER CONTROLLO E
RIPRISTINO PRESSIONE
Il compressore può essere utilizzato an-
che per il solo ripristino della pressione.
Disinnestare l’attacco rapido e collegarlo
direttamente alla valvola del pneumatico
fig. 8; in questo modo la bomboletta non
sarà collegata al compressore e non verrà
iniettato il liquido sigillante. PROCEDURA PER LA
SOSTITUZIONE
DELLA BOMBOLETTA
Per sostituire la bomboletta procedere
come segue:
❒disinserire l’innesto A-fig. 9;
❒ruotare in senso antiorario la bombo-
letta da sostituire e sollevarla;
❒inserire la nuova bomboletta e ruotar-
la in senso orario;
❒collegare alla bomboletta l’innesto Ae
inserire il tubo trasparente Bnell’ap-
posito vano.
Occorre assolutamente co-
municare che il pneumatico
è stato riparato con il kit di ripara-
zione rapida. Consegnare il pieghe-
vole al personale che dovrà maneg-
giare il pneumatico trattato con il kit
di riparazione pneumatici.
ATTENZIONE
fig. 8F0M040Abfig. 9F0M0206m
133-160 Abarth IT:133-160 Abarth IT 20-05-2009 14:17 Pagina 138

139
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
SOSTITUZIONE
DI UNA LAMPADA
INDICAZIONI GENERALI
❒Quando una lampada non funziona, pri-
ma di sostituirla, verificare che il fusi-
bile corrispondente sia integro: per l’u-
bicazione dei fusibili fare riferimento al
paragrafo “Sostituzione fusibili” in que-
sto capitolo;
❒prima di sostituire una lampada verifi-
care che i relativi contatti non siano os-
sidati;
❒le lampade bruciate devono essere so-
stituite con altre dello stesso tipo e po-
tenza;
❒dopo aver sostituito una lampada dei fa-
ri, verificare sempre l’orientamento per
motivi di sicurezza.AVVERTENZA Sulla superficie interna del
faro può apparire un leggero strato di ap-
pannamento: ciò non indica un’anomalia,
è infatti un fenomeno naturale dovuto al-
la bassa temperatura e al grado di umidità
dell’aria; sparirà rapidamente accendendo
i fari. La presenza di gocce all’interno del
faro indica infiltrazione d’acqua, rivolger-
si alla Rete Assistenziale Abarth.
TIPI DI LAMPADE
Sulla vettura sono installate differenti tipi
di lampade:
ALampade tutto vetro: sono inserite a
pressione. Per estrarle occorre tirare.BLampade a baionetta: per estrarle dal
relativo portalampada, premere il
bulbo, ruotarlo in senso antiorario,
quindi estrarlo.
CLampade cilindriche: per estrarle,
svincolarle dai relativi contatti.
D-ELampade alogene: per rimuovere la
lampada svincolare la molla di bloc-
caggio dalla sede relativa. Le lampade alogene devono
essere maneggiate toccando
esclusivamente la parte me-
tallica. Se il bulbo trasparente
viene a contatto con le dita, riduce l’in-
tensità della luce emessa e si può anche
pregiudicare la durata della lampada
stessa. In caso di contatto accidentale,
strofinare il bulbo con un panno inumi-
dito di alcool e lasciar asciugare.
Modifiche o riparazioni del-
l’impianto elettrico (centra-
line elettroniche) eseguite in modo
non corretto e senza tenere conto
delle caratteristiche tecniche dell’im-
pianto, possono causare anomalie di
funzionamento con rischi di incendio.
ATTENZIONE
Le lampade alogene conten-
gono gas in pressione, in ca-
so di rottura è possibile la proiezio-
ne di frammenti di vetro.
ATTENZIONE
fig. 10F0M0207m
133-160 Abarth IT:133-160 Abarth IT 20-05-2009 14:17 Pagina 139
