Page 93 of 207
91
CONDUITE
TEMOINS ET SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CEINTURES DE SECURITE ............................................... 92
SYSTEME S.B.R. .................................................................... 93
PRETENSIONNEURS........................................................... 94
TRANSPORTER LES ENFANTS
EN TOUTE SECURITE ....................................................... 97
PREDISPOSITION AU MONTAGE
DU SIEGE-ENFANT “ISOFIX UNIVERSEL”................... 102
AIR BAG FRONTAUX ....................................................... 103
AIR BAG LATERAUX ......................................................... 106
S S
E E
C C
U U
R R
I I
T T
E E
Page 104 of 207
102
CONDUITE
TEMOINS ET SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
PREDISPOSITION
AU MONTAGE DU
SIEGE ENFANT
“ISOFIX UNIVERSEL”
La voiture est prédisposée pour le mon-
tage des sièges Isofix Universel, un nou-
veau système unifié européen pour le
transport des enfants.
A titre indicatif, sur la fig. 11est repré-
senté un exemple de siège enfant.
Le siège enfants Isofix Universel couvre le
groupe de poids: 1.
A cause de son différent système d’ac-
crochage, le siège enfant doit être fixé par
des anneaux inférieurs métalliques appro-
priés A-fig. 12, placés entre le dossier et
le coussin arrière, puis fixer la sangle su-
périeure (disponible avec le siège enfant)
à la boucle prévue B-fig. 13placée dans
la partie supérieure du dossier en corres-
pondance du siège enfant.
Il est possible d’effectuer un montage mix-
te des sièges traditionnels et “Isofix Uni-
versels”.
On rappelle qu’en cas de sièges enfants
Isofix Universel, peuvent être utilisés tous
ceux homologués comme ECE R44/03
“Isofix Universel”.
Monter le siège enfant uni-
quement lorsque la voiture
est à l’arrêt. Le siège enfant est cor-
rectement ancré aux agrafes de pré-
disposition lorsque l’on perçoit les dé-
clics de blocage. Suivre scrupuleuse-
ment les instructions de montage, dé-
montage et de mise en place, que le
Constructeur doit obligatoirement
fournir avec le siège.
ATTENTIONDans la Lineaccessori Abarth est dispo-
nible le siège enfant “Isofix Universel”
“Duo Plus”.
Pour d’autres détails concernant l’instal-
lation et/ou utilisation du siège enfant, se
référer à la “Notice d’entretien” fournie
avec le siège enfant.
fig. 12F0M030Ab
fig. 11F0M0253mfig. 13F0M029Ab

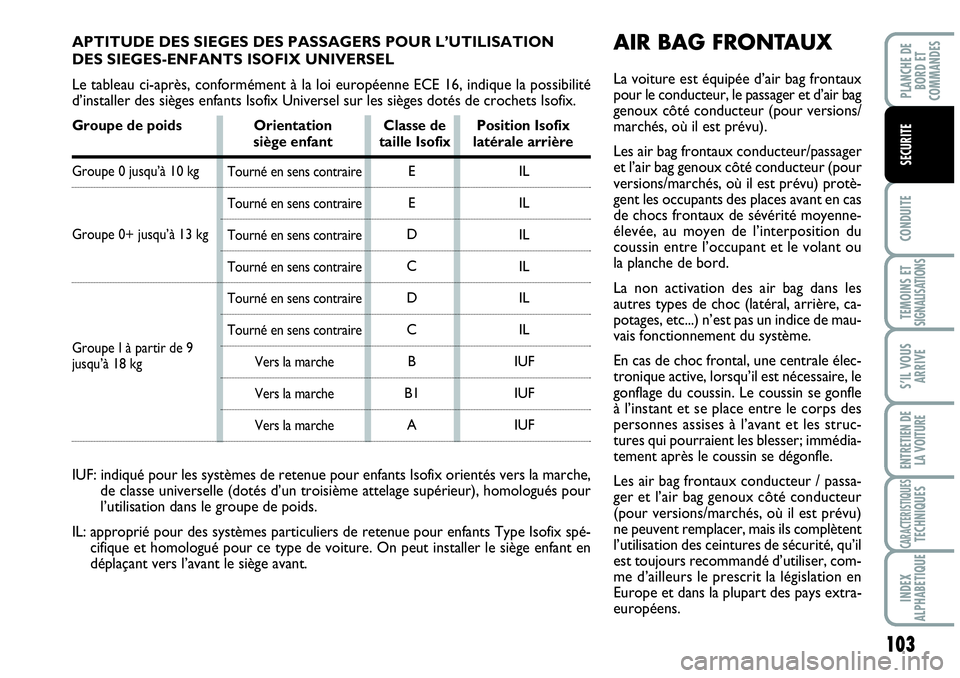

Page 105 of 207
103
CONDUITE
TEMOINS ET SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
AIR BAG FRONTAUX
La voiture est équipée d’air bag frontaux
pour le conducteur, le passager et d’air bag
genoux côté conducteur (pour versions/
marchés, où il est prévu).
Les air bag frontaux conducteur/passager
et l’air bag genoux côté conducteur (pour
versions/marchés, où il est prévu) protè-
gent les occupants des places avant en cas
de chocs frontaux de sévérité moyenne-
élevée, au moyen de l’interposition du
coussin entre l’occupant et le volant ou
la planche de bord.
La non activation des air bag dans les
autres types de choc (latéral, arrière, ca-
potages, etc...) n’est pas un indice de mau-
vais fonctionnement du système.
En cas de choc frontal, une centrale élec-
tronique active, lorsqu’il est nécessaire, le
gonflage du coussin. Le coussin se gonfle
à l’instant et se place entre le corps des
personnes assises à l’avant et les struc-
tures qui pourraient les blesser; immédia-
tement après le coussin se dégonfle.
Les air bag frontaux conducteur / passa-
ger et l’air bag genoux côté conducteur
(pour versions/marchés, où il est prévu)
ne peuvent remplacer, mais ils complètent
l’utilisation des ceintures de sécurité, qu’il
est toujours recommandé d’utiliser, com-
me d’ailleurs le prescrit la législation en
Europe et dans la plupart des pays extra-
européens.
APTITUDE DES SIEGES DES PASSAGERS POUR L’UTILISATION
DES SIEGES-ENFANTS ISOFIX UNIVERSEL
Le tableau ci-après, conformément à la loi européenne ECE 16, indique la possibilité
d’installer des sièges enfants Isofix Universel sur les sièges dotés de crochets Isofix.
Groupe de poids Orientation Classe de Position Isofix siège enfant taille Isofix latérale arrière
Groupe 0 jusqu’à 10 kg
Groupe 0+ jusqu’à 13 kg
Groupe I à partir de 9
jusqu’à 18 kg
IUF: indiqué pour les systèmes de retenue pour enfants Isofix orientés vers la marche,
de classe universelle (dotés d’un troisième attelage supérieur), homologués pour
l’utilisation dans le groupe de poids.
IL: approprié pour des systèmes particuliers de retenue pour enfants Type Isofix spé-
cifique et homologué pour ce type de voiture. On peut installer le siège enfant en
déplaçant vers l’avant le siège avant.
Tourné en sens contraire
Tourné en sens contraire
Tourné en sens contraire
Tourné en sens contraire
Tourné en sens contraire
Tourné en sens contraire
Vers la marche
Vers la marche
Vers la marcheIL
IL
IL
IL
IL
IL
IUF
IUF
IUF E
E
D
C
D
C
B
B1
A

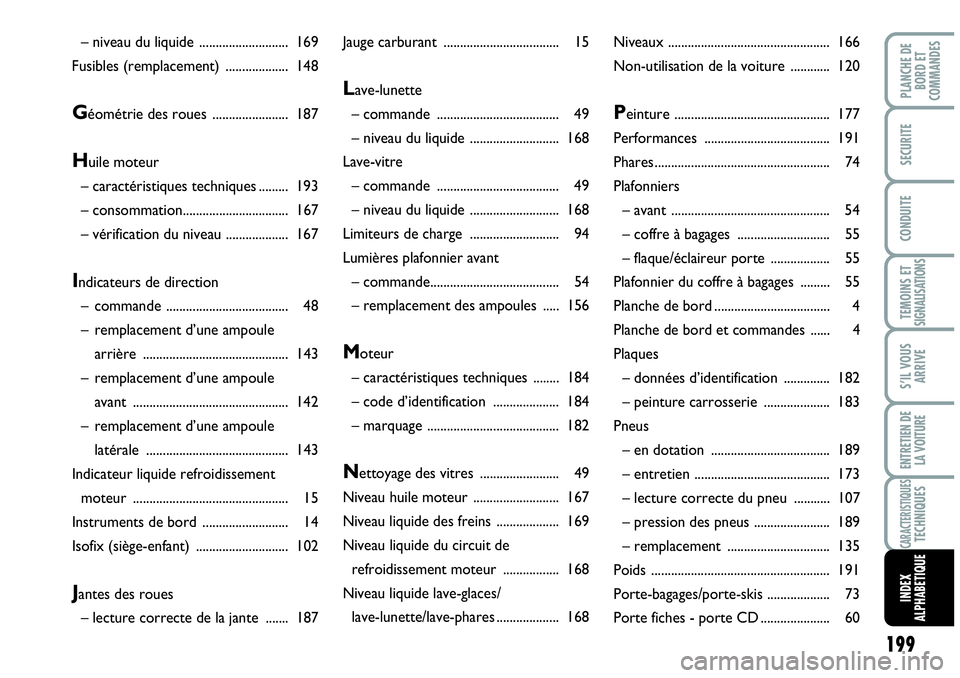

Page 201 of 207
199
TEMOINS ET SIGNALISATIONS
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
Jauge carburant ................................... 15
Lave-lunette
– commande ..................................... 49
– niveau du liquide ........................... 168
Lave-vitre
– commande ..................................... 49
– niveau du liquide ........................... 168
Limiteurs de charge ........................... 94
Lumières plafonnier avant
– commande....................................... 54
– remplacement des ampoules ..... 156
Moteur
– caractéristiques techniques ........ 184
– code d’identification .................... 184
– marquage ........................................ 182
Nettoyage des vitres ........................ 49
Niveau huile moteur .......................... 167
Niveau liquide des freins ................... 169
Niveau liquide du circuit de
refroidissement moteur ................. 168
Niveau liquide lave-glaces/
lave-lunette/lave-phares................... 168Niveaux ................................................. 166
Non-utilisation de la voiture ............ 120
Peinture ............................................... 177
Performances ...................................... 191
Phares..................................................... 74
Plafonniers
– avant ................................................ 54
– coffre à bagages ............................ 55
– flaque/éclaireur porte .................. 55
Plafonnier du coffre à bagages ......... 55
Planche de bord................................... 4
Planche de bord et commandes ...... 4
Plaques
– données d’identification .............. 182
– peinture carrosserie .................... 183
Pneus
– en dotation .................................... 189
– entretien ......................................... 173
– lecture correcte du pneu ........... 107
– pression des pneus ....................... 189
– remplacement ............................... 135
Poids ...................................................... 191
Porte-bagages/porte-skis ................... 73
Porte fiches - porte CD..................... 60 – niveau du liquide ........................... 169
Fusibles (remplacement) ................... 148Géométrie des roues ....................... 187
Huile moteur
– caractéristiques techniques ......... 193
– consommation................................ 167
– vérification du niveau ................... 167
Indicateurs de direction
– commande ..................................... 48
– remplacement d’une ampoule
arrière ............................................ 143
– remplacement d’une ampoule
avant ............................................... 142
– remplacement d’une ampoule
latérale ........................................... 143
Indicateur liquide refroidissement
moteur ............................................... 15
Instruments de bord .......................... 14
Isofix (siège-enfant) ............................ 102
Jantes des roues
– lecture correcte de la jante ....... 187
Page 202 of 207
200
TEMOINS ET SIGNALISATIONS
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
Sièges
– nettoyage ....................................... 179
– réglage.............................................. 28
– renversement (sièges arrière) ... 29
Siège enfant “Isofix Universel” ........ 102
Soulèvement de la voiture ................ 158
Suspensions .......................................... 186
Symboles .............................................. 7
Système ABS ........................................ 76
Système ASR ....................................... 81
Système de navigation (My Port)...... 88
Système EOBD ................................... 83
Système ESP ......................................... 78
Système Fiat CODE ........................... 7
Système T.P.M.S. ................................. 84
Tableau de bord ................................ 16
Tachymetre (indicateur de vitesse) 14
Toit ouvrant ........................................ 62
Tractage de la voiture ....................... 159
Transmission ........................................ 185
Transporter les enfants
en toute sécurité ............................. 97
Utilisation de la boîte de vitesses
manuelle ............................................ 113
Vérification des niveaux ................... 166
Vitesses maxi ....................................... 191
Vitres (nettoyage) ............................... 178
Volant (réglage) ................................... 31
Volet du carburant.............................. 106 Porte verres - porte canettes ........... 60
Portes .................................................... 68
Prééquipement système
de navigation (My Port) ................... 88
Prééquipement au montage du siège
enfant “Isofix Universel” ................ 102
Pression des pneus ............................. 189
Prétensionneurs .................................. 94
Prise de courant ................................. 60
Réglage des sièges ..........................28-29
Réglage du volant ................................ 31
Régulateur de vitesse constante
(Cruise Control) .............................. 52
Remplacement d’une roue ............... 135
Rétroviseurs
– extérieurs ....................................... 32
– intérieur .......................................... 31
Roue
– de secours ..................................... 221
– géométrie des roues .................... 187
– remplacement ............................... 135
Sauvegarde de l’environnement ..... 90
Sécurité ................................................. 91
