Abarth Punto 2012 Libretto Uso Manutenzione (in Italian)

157
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Occorre assolutamente comunicare che
il pneumatico è stato riparato con il kit
di riparazione rapida. Consegnare il pieghevole
al personale che dovrà maneggiare il
pneumatico trattato con il kit di riparazione
pneumatici.
ATTENZIONE
SOLO PER CONTROLLO E RIPRISTINO
PRESSIONE

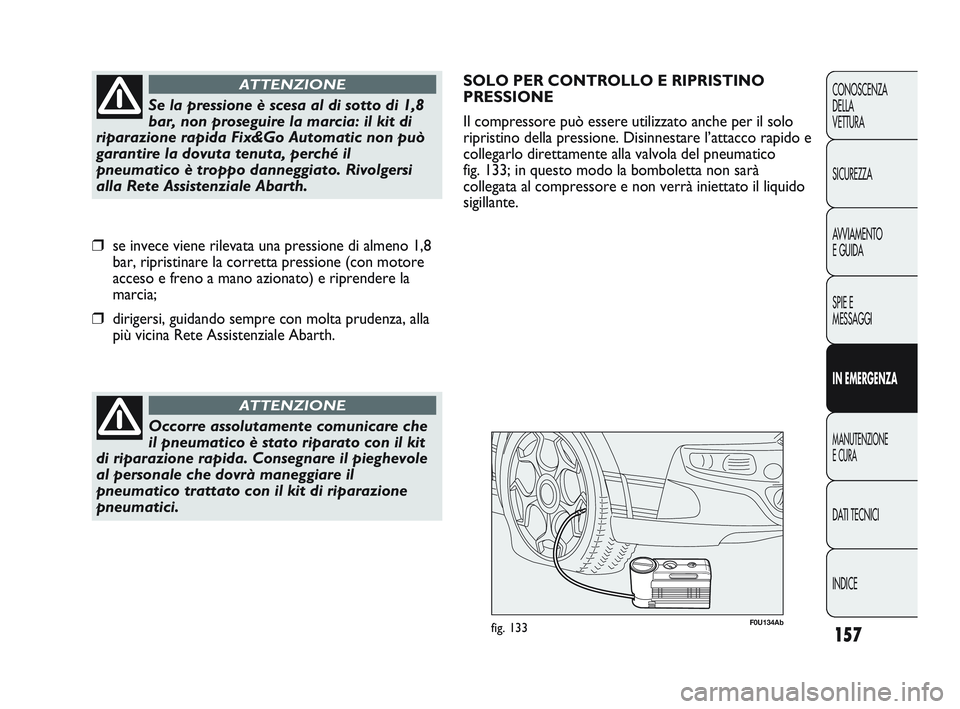

Il compressore può essere utilizzato anche per il solo
ripristino della pressione. Disinnestare l’attacco rapido e
collegarlo direttamente alla valvola del pneumatico
fig. 133; in questo modo la bomboletta non sarà
collegata al compressore e non verrà iniettato il liquido
sigillante.
F0U134Abfig. 133
Se la pressione è scesa al di sotto di 1,8
bar, non proseguire la marcia: il kit di
riparazione rapida Fix&Go Automatic non può
garantire la dovuta tenuta, perché il
pneumatico è troppo danneggiato. Rivolgersi
alla Rete Assistenziale Abarth.
ATTENZIONE
❒se invece viene rilevata una pressione di almeno 1,8
bar, ripristinare la corretta pressione (con motore
acceso e freno a mano azionato) e riprendere la
marcia;
❒dirigersi, guidando sempre con molta prudenza, alla
più vicina Rete Assistenziale Abarth.
151-182 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:44 Pagina 157

SOSTITUZIONE DI UNA LAMPADA
INDICAZIONI GENERALI
❒Quando una lampada non funziona, prima di
sostituirla, verificare che il fusibile corrispondente sia
integro: per l’ubicazione dei fusibili fare riferimento al
paragrafo “Sostituzione fusibili” in questo capitolo;
❒prima di sostituire una lampada verificare che i
relativi contatti non siano ossidati;
❒le lampade bruciate devono essere sostituite con
altre dello stesso tipo e potenza;
❒dopo aver sostituito una lampada dei fari, verificare
sempre l’orientamento per motivi di sicurezza.
158
CONOSCENZADELLA
VETTURA
SICUREZZA
AVVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
Modifiche o riparazioni dell’impianto
elettrico (centraline elettroniche)
eseguite in modo non corretto e senza tenere
conto delle caratteristiche tecniche
dell’impianto, possono causare anomalie di
funzionamento con rischi di incendio.
ATTENZIONE
Le lampade alogene contengono gas in
pressione, in caso di rottura è possibile
la proiezione di frammenti di vetro.
ATTENZIONE
F0U135Abfig. 134

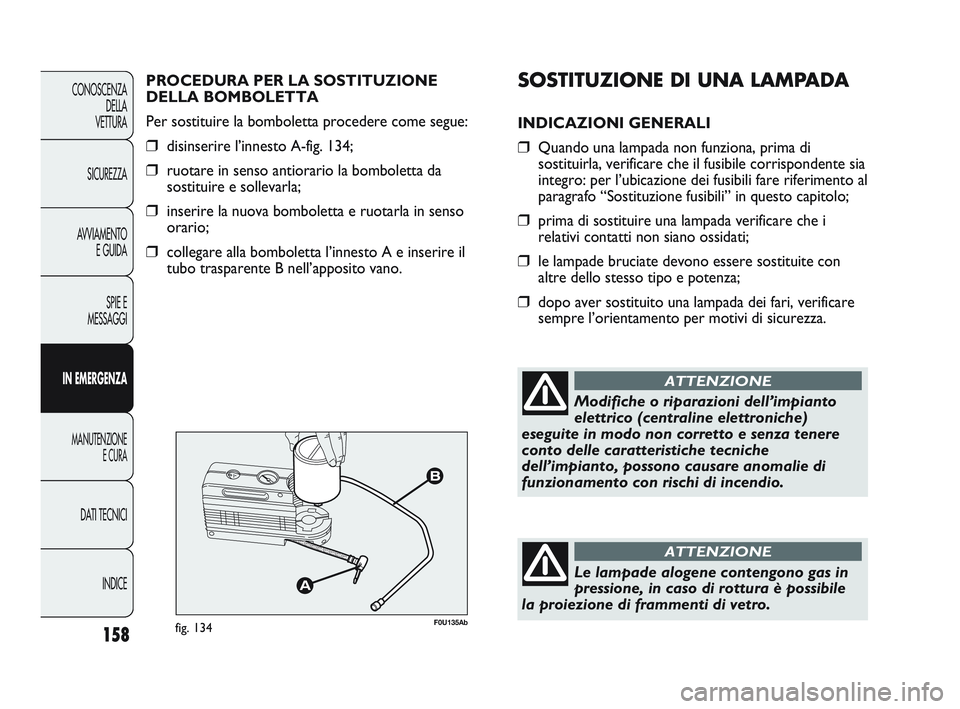

PROCEDURA PER LA SOSTITUZIONE
DELLA BOMBOLETTA
Per sostituire la bomboletta procedere come segue:
❒disinserire l’innesto A-fig. 134;
❒ruotare in senso antiorario la bomboletta da
sostituire e sollevarla;
❒inserire la nuova bomboletta e ruotarla in senso
orario;
❒collegare alla bomboletta l’innesto A e inserire il
tubo trasparente B nell’apposito vano.
151-182 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:44 Pagina 158

159
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

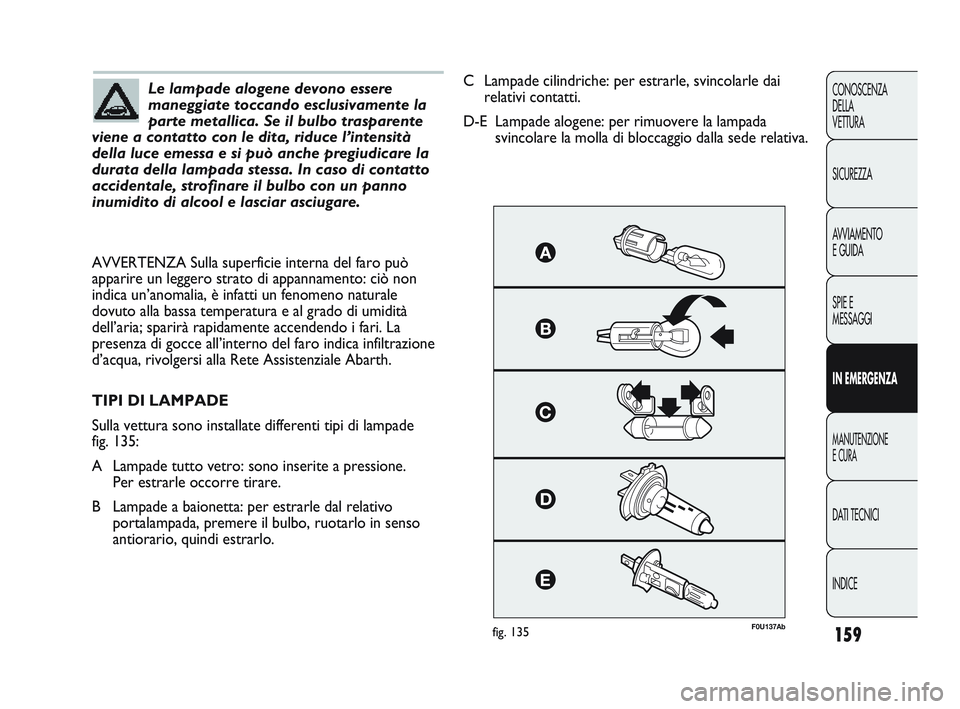

Le lampade alogene devono essere
maneggiate toccando esclusivamente la
parte metallica. Se il bulbo trasparente
viene a contatto con le dita, riduce l’intensità
della luce emessa e si può anche pregiudicare la
durata della lampada stessa. In caso di contatto
accidentale, strofinare il bulbo con un panno
inumidito di alcool e lasciar asciugare.
fig. 135F0U137Ab
AVVERTENZA Sulla superficie interna del faro può
apparire un leggero strato di appannamento: ciò non
indica un’anomalia, è infatti un fenomeno naturale
dovuto alla bassa temperatura e al grado di umidità
dell’aria; sparirà rapidamente accendendo i fari. La
presenza di gocce all’interno del faro indica infiltrazione
d’acqua, rivolgersi alla Rete Assistenziale Abarth.
TIPI DI LAMPADE
Sulla vettura sono installate differenti tipi di lampade
fig. 135:
A Lampade tutto vetro: sono inserite a pressione. Per estrarle occorre tirare.
B Lampade a baionetta: per estrarle dal relativo portalampada, premere il bulbo, ruotarlo in senso
antiorario, quindi estrarlo. C Lampade cilindriche: per estrarle, svincolarle dai
relativi contatti.
D-E Lampade alogene: per rimuovere la lampada svincolare la molla di bloccaggio dalla sede relativa.
151-182 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:44 Pagina 159

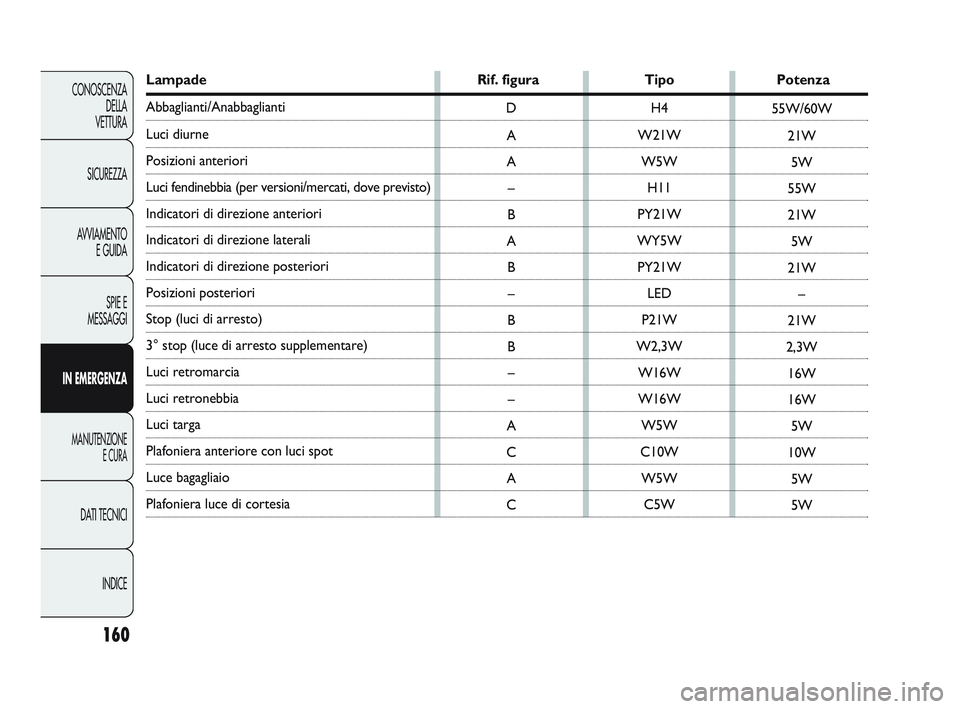

LampadeRif. figuraTipoPotenza
Abbaglianti/Anabbaglianti
Luci diurne
Posizioni anteriori
Luci fendinebbia (per versioni/mercati, dove previsto)
Indicatori di direzione anteriori
Indicatori di direzione laterali
Indicatori di direzione posteriori
Posizioni posteriori
Stop (luci di arresto)
3° stop (luce di arresto supplementare)
Luci retromarcia
Luci retronebbia
Luci targa
Plafoniera anteriore con luci spot
Luce bagagliaio
Plafoniera luce di cortesia H4
W21W W5W H11
PY21W
WY5W PY21W LED
P21W
W2,3W W16W
W16W W5W
C10W W5W C5W
D
A
A –
B
A B–
B
B –
–
A
C A
C 55W/60W
21W5W
55W
21W 5W
21W –
21W
2,3W 16W
16W 5W
10W 5W
5W
INDICE
DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI
A

VVIAMENTO
E GUIDA
SICUREZZA
CONOSCENZA
DELLA
VETTURA
160
151-182 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:44 Pagina 160

F0U138Abfig. 136F0U139Abfig. 137
AVVERTENZA La sostituzione delle lampade degli
indicatori di direzione anteriori, delle luci abbaglianti a
anabbaglianti può essere effettuata tramite l’utilizzo dello
sportello di accesso dedicato (vedere paragrafo
“Indicatori di direzione” in questo capitolo).
LUCI POSIZIONE fig. 137
Per sostituire la lampada, procedere come segue:
❒rimuovere il tappo in gomma tramite la linguetta
dedicata;
❒premere in contrapposizione sulle alette B quindi
sfilare il portalampada;
❒estrarre la lampada C e sostituirla;
❒inserire nuovamente il portalampada quindi
rimontare il tappo in gomma assicurandosi del
corretto bloccaggio.

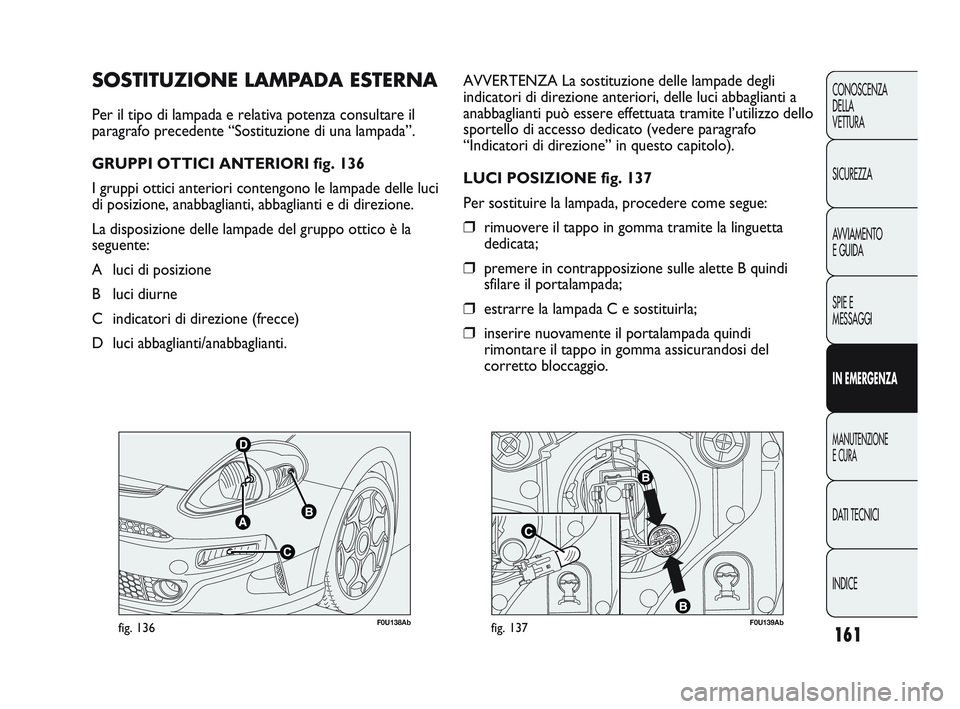

SOSTITUZIONE LAMPADA ESTERNA
Per il tipo di lampada e relativa potenza consultare il
paragrafo precedente “Sostituzione di una lampada”.
GRUPPI OTTICI ANTERIORI fig. 136
I gruppi ottici anteriori contengono le lampade delle luci
di posizione, anabbaglianti, abbaglianti e di direzione.
La disposizione delle lampade del gruppo ottico è la
seguente:
A luci di posizione
B luci diurne
C indicatori di direzione (frecce)
D luci abbaglianti/anabbaglianti.
INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI A
VVIAMENTO
E GUIDA SICUREZZA CONOSCENZA
DELLA
VETTURA
161
151-182 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:44 Pagina 161

162
CONOSCENZADELLA
VETTURA
SICUREZZA
AVVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
F0U140Abfig. 138

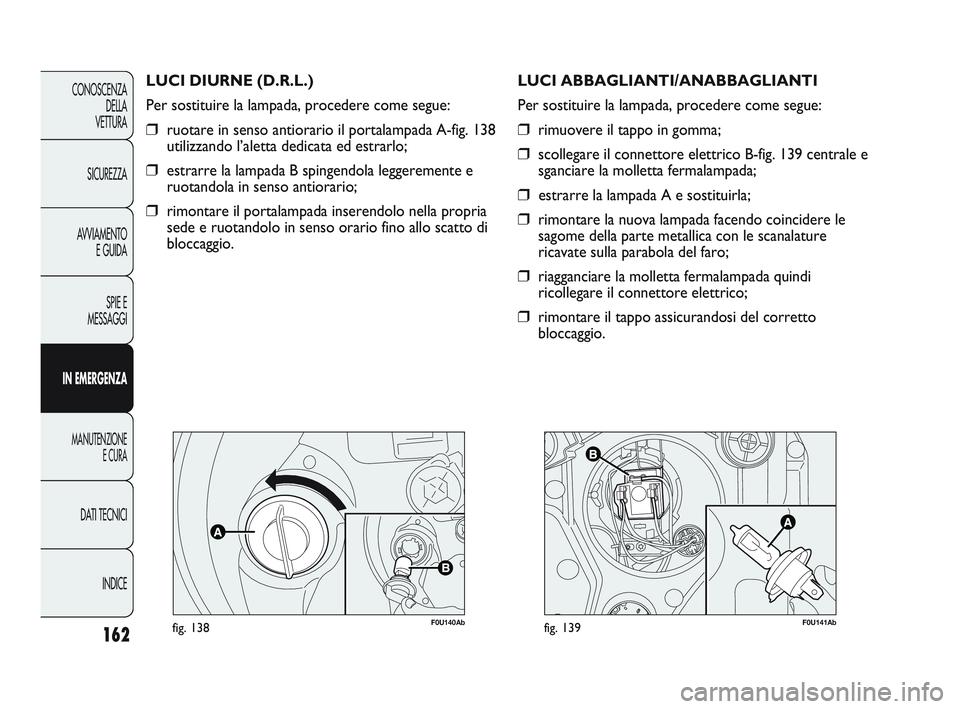

LUCI DIURNE (D.R.L.)
Per sostituire la lampada, procedere come segue:
❒ruotare in senso antiorario il portalampada A-fig. 138
utilizzando l’aletta dedicata ed estrarlo;
❒estrarre la lampada B spingendola leggeremente e
ruotandola in senso antiorario;
❒rimontare il portalampada inserendolo nella propria
sede e ruotandolo in senso orario fino allo scatto di
bloccaggio.
F0U141Abfig. 139
LUCI ABBAGLIANTI/ANABBAGLIANTI
Per sostituire la lampada, procedere come segue:
❒rimuovere il tappo in gomma;
❒scollegare il connettore elettrico B-fig. 139 centrale e
sganciare la molletta fermalampada;
❒estrarre la lampada A e sostituirla;
❒rimontare la nuova lampada facendo coincidere le
sagome della parte metallica con le scanalature
ricavate sulla parabola del faro;
❒riagganciare la molletta fermalampada quindi
ricollegare il connettore elettrico;
❒rimontare il tappo assicurandosi del corretto
bloccaggio.
151-182 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:44 Pagina 162

163
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U143Abfig. 141
A
A
B
F0U142Abfig. 140

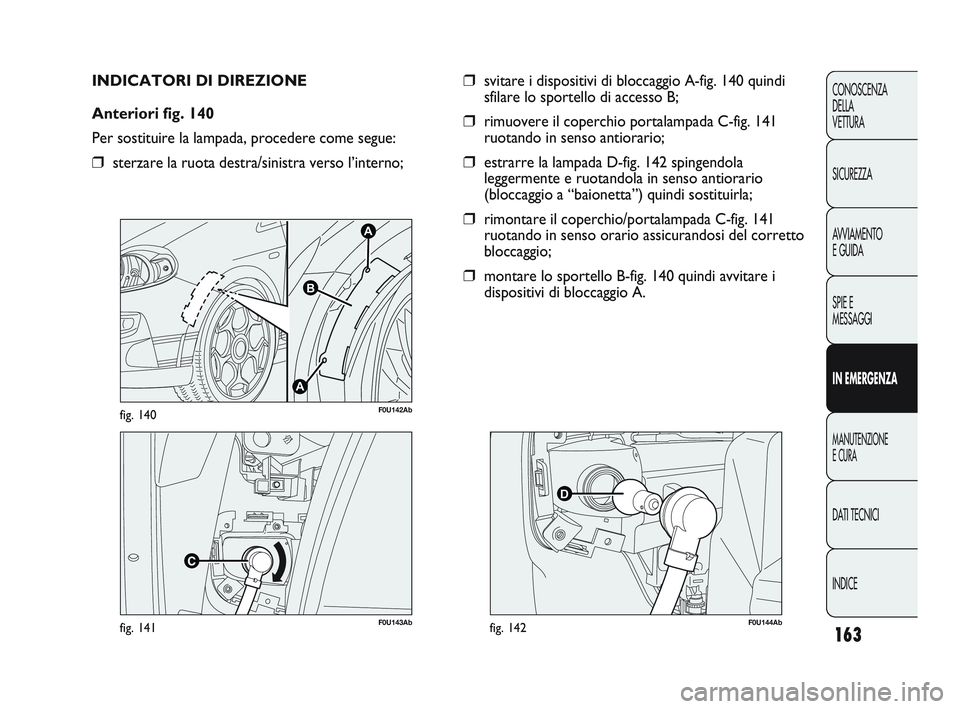

INDICATORI DI DIREZIONE
Anteriori fig. 140
Per sostituire la lampada, procedere come segue:
❒sterzare la ruota destra/sinistra verso l’interno;
D
F0U144Abfig. 142
❒svitare i dispositivi di bloccaggio A-fig. 140 quindi
sfilare lo sportello di accesso B;
❒rimuovere il coperchio portalampada C-fig. 141
ruotando in senso antiorario;
❒estrarre la lampada D-fig. 142 spingendola
leggermente e ruotandola in senso antiorario
(bloccaggio a “baionetta”) quindi sostituirla;
❒rimontare il coperchio/portalampada C-fig. 141
ruotando in senso orario assicurandosi del corretto
bloccaggio;
❒montare lo sportello B-fig. 140 quindi avvitare i
dispositivi di bloccaggio A.
151-182 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:44 Pagina 163

164
CONOSCENZADELLA
VETTURA
SICUREZZA
AVVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
C
AC
B
C
F0U147Abfig. 144
❒svitare le viti di fissaggio C ed estrarre il faro;
❒estrarre la lampada A-fig.145 ruotandola in senso
antiorario e scollegare il connettore elettrico.
F0U145Abfig. 143

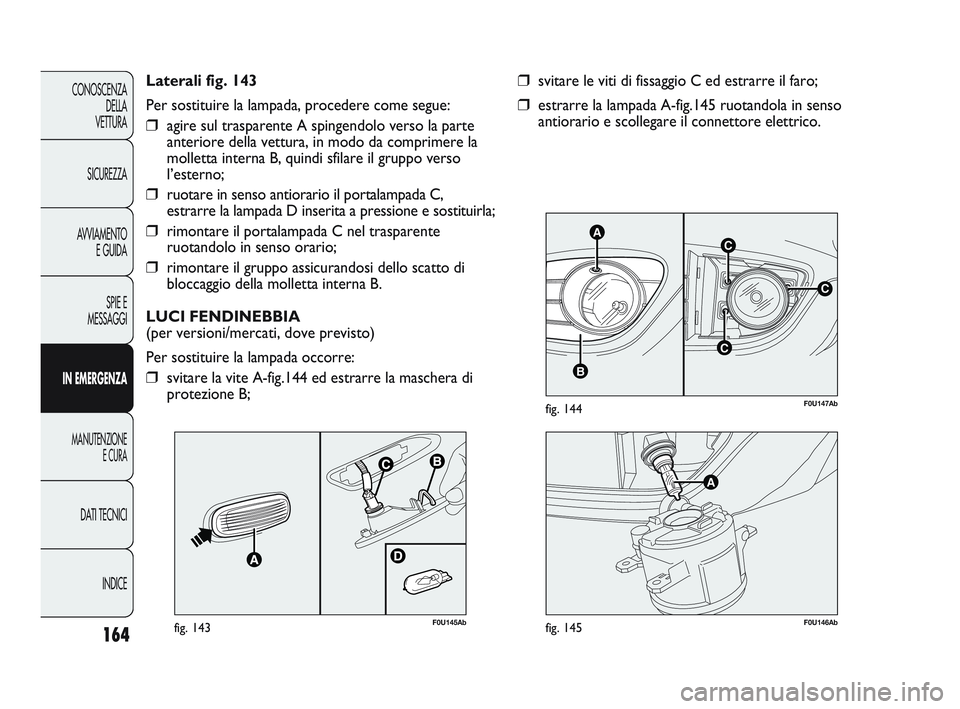

Laterali fig. 143
Per sostituire la lampada, procedere come segue:
❒agire sul trasparente A spingendolo verso la parte
anteriore della vettura, in modo da comprimere la
molletta interna B, quindi sfilare il gruppo verso
l’esterno;
❒ruotare in senso antiorario il portalampada C,
estrarre la lampada D inserita a pressione e sostituirla;
❒rimontare il portalampada C nel trasparente
ruotandolo in senso orario;
❒rimontare il gruppo assicurandosi dello scatto di
bloccaggio della molletta interna B.
LUCI FENDINEBBIA
(per versioni/mercati, dove previsto)
Per sostituire la lampada occorre:
❒svitare la vite A-fig.144 ed estrarre la maschera di
protezione B;
A
F0U146Abfig. 145
151-182 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:44 Pagina 164

165
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

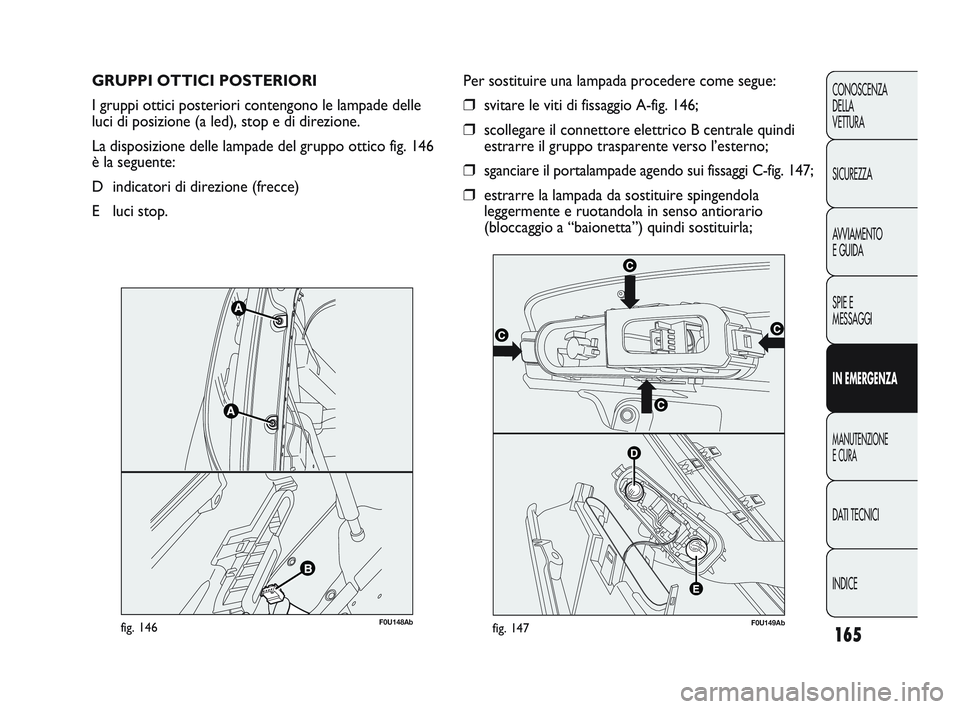

GRUPPI OTTICI POSTERIORI
I gruppi ottici posteriori contengono le lampade delle
luci di posizione (a led), stop e di direzione.
La disposizione delle lampade del gruppo ottico fig. 146
è la seguente:
D indicatori di direzione (frecce)
E luci stop.
F0U148Abfig. 146F0U149Abfig. 147
Per sostituire una lampada procedere come segue:
❒svitare le viti di fissaggio A-fig. 146;
❒scollegare il connettore elettrico B centrale quindi
estrarre il gruppo trasparente verso l’esterno;
❒sganciare il portalampade agendo sui fissaggi C-fig. 147;
❒estrarre la lampada da sostituire spingendola
leggermente e ruotandola in senso antiorario
(bloccaggio a “baionetta”) quindi sostituirla;
151-182 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:44 Pagina 165

166
CONOSCENZADELLA
VETTURA
SICUREZZA
AVVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE

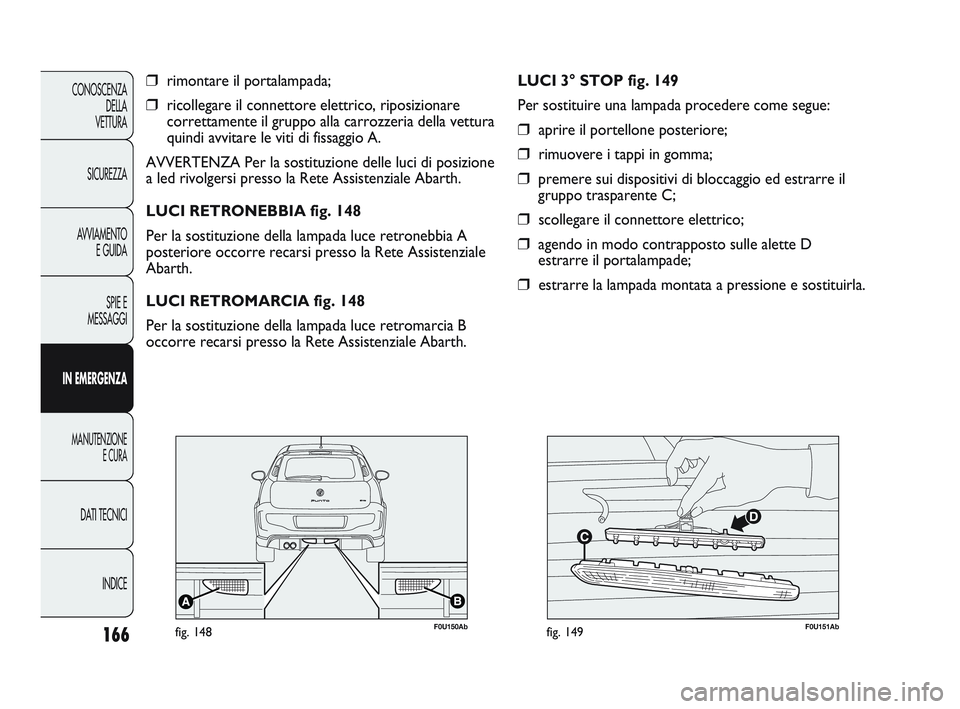

❒rimontare il portalampada;
❒ricollegare il connettore elettrico, riposizionare
correttamente il gruppo alla carrozzeria della vettura
quindi avvitare le viti di fissaggio A.
AVVERTENZA Per la sostituzione delle luci di posizione
a led rivolgersi presso la Rete Assistenziale Abarth.
LUCI RETRONEBBIA fig. 148
Per la sostituzione della lampada luce retronebbia A
posteriore occorre recarsi presso la Rete Assistenziale
Abarth.
LUCI RETROMARCIA fig. 148
Per la sostituzione della lampada luce retromarcia B
occorre recarsi presso la Rete Assistenziale Abarth.
F0U150Abfig. 148F0U151Abfig. 149
LUCI 3° STOP fig. 149
Per sostituire una lampada procedere come segue:
❒aprire il portellone posteriore;
❒rimuovere i tappi in gomma;
❒premere sui dispositivi di bloccaggio ed estrarre il
gruppo trasparente C;
❒scollegare il connettore elettrico;
❒agendo in modo contrapposto sulle alette D
estrarre il portalampade;
❒estrarre la lampada montata a pressione e sostituirla.
151-182 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:44 Pagina 166
