Abarth Punto 2012 Drift- och underhållshandbok (in Swedish)

ABARTHPUNTO
Den här informationen ges som exempel.
Abarth kan av teknisk eller kommersiell anledning när som helst utföra ändringar på de modeller som beskrivs i denna skrift.
Kontakta eventuellt Abarth servicenät för ytterligare information.
Utskrivet på miljövänligt papper utan klor.
DRIFT OCH UNDERHÅLL
SVENSKA
COP LUM ABARTH PUNTO SW 30-03-2012 10:29 Pagina 1

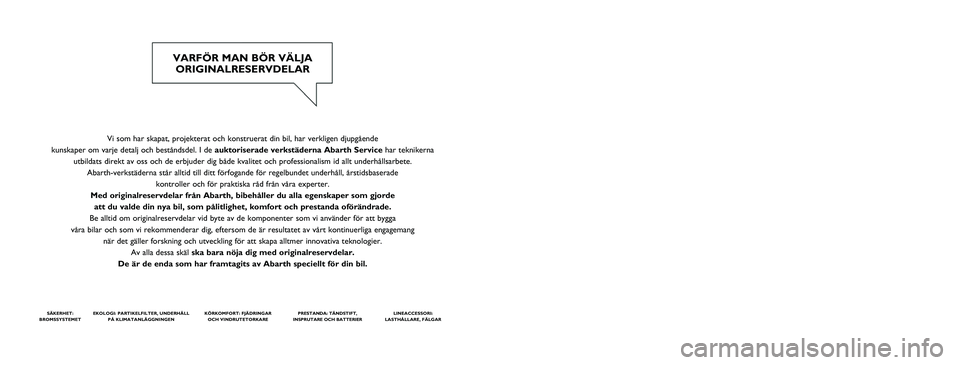

Vi som har skapat, projekterat och konstruerat din bil, har verkligen djupgående
kunskaper om varje detalj och beståndsdel. I de auktoriserade verkstäderna Abarth Servicehar teknikerna
utbildats direkt av oss och de erbjuder dig både kvalitet och professionalism id allt underhållsarbete.
Abarth-verkstäderna står alltid till ditt förfogande för regelbundet underhåll, årstidsbaserade
kontroller och för praktiska råd från våra experter.
Med originalreservdelar från Abarth, bibehåller du alla egenskaper som gjorde
att du valde din nya bil, som pålitlighet, komfort och prestanda oförändrade.
Be alltid om originalreservdelar vid byte av de komponenter som vi använder för att bygga
våra bilar och som vi rekommenderar dig, eftersom de är resultatet av vårt kontinuerliga engagemang
när det gäller forskning och utveckling för att skapa alltmer innovativa teknologier.
Av alla dessa skäl ska bara nöja dig med originalreservdelar.
De är de enda som har framtagits av Abarth speciellt för din bil.
SÄKERHET:
BROMSSYSTEMETEKOLOGI: PARTIKELFILTER, UNDERHÅLL
PÅ KLIMATANLÄGGNINGENKÖRKOMFORT: FJÄDRINGAR
OCH VINDRUTETORKARE PRESTANDA: TÄNDSTIFT,
INSPRUTARE OCH BATTERIERLINEACCESSORI:
LASTHÅLLARE, FÄLGAR
VARFÖR MAN BÖR VÄLJA
ORIGINALRESERVDELAR
COP LUM ABARTH PUNTO SW 30-03-2012 10:29 Pagina 2

PRESTANDAKOMFORTSÄKERHETMILJÖSKYDDVÄRDENTILLBEHÖR
ORIGINALRESERVDELAR
ORIGINALRESERVDELAR
ATT VÄLJA
ORIGINALRESERVDELAR ÄR
DET MEST NATURLIGA VALET
ORIGINALRESERVDELAR ORIGINALRESERVDELAR
ORIGINALRESERVDELARORIGINALRESERVDELAR
001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina I

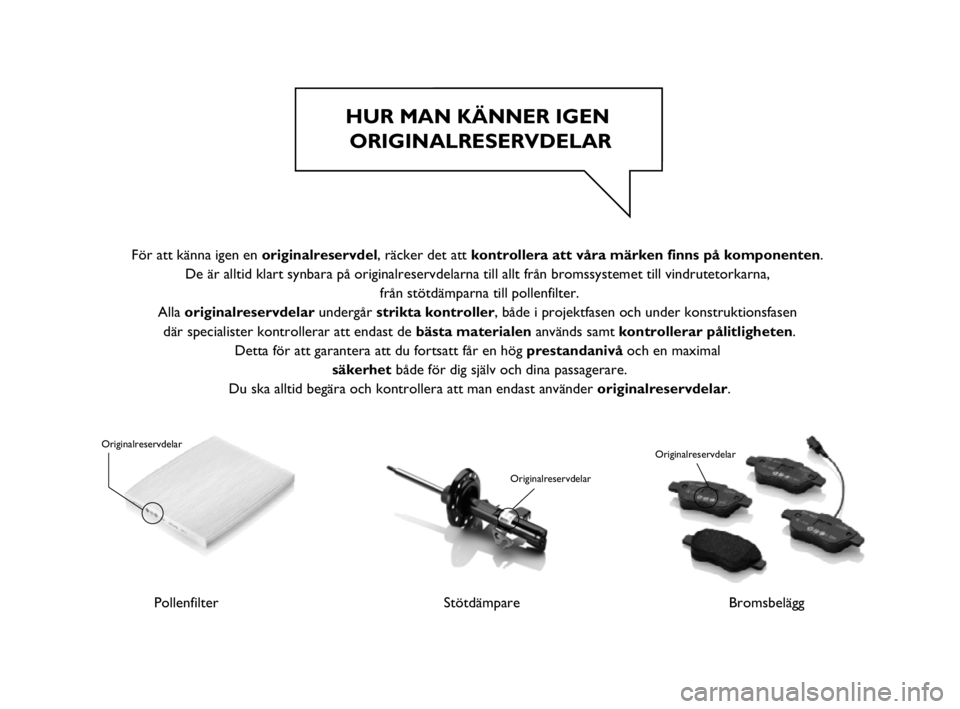

HUR MAN KÄNNER IGEN
ORIGINALRESERVDELAR
PollenfilterStötdämpare
Originalreservdelar
Originalreservdelar
Bromsbelägg
Originalreservdelar
För att känna igen en originalreservdel, räcker det att kontrollera att våra märken finns på komponenten.
De är alltid klart synbara på originalreservdelarna till allt från bromssystemet till vindrutetorkarna,
från stötdämparna till pollenfilter.
Alla originalreservdelar undergår strikta kontroller, både i projektfasen och under konstruktionsfasen
där specialister kontrollerar att endast de bästa materialen används samt kontrollerar pålitligheten.
Detta för att garantera att du fortsatt får en hög prestandanivå och en maximal
säkerhet både för dig själv och dina passagerare.
Du ska alltid begära och kontrollera att man endast använder originalreservdelar.




001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina II

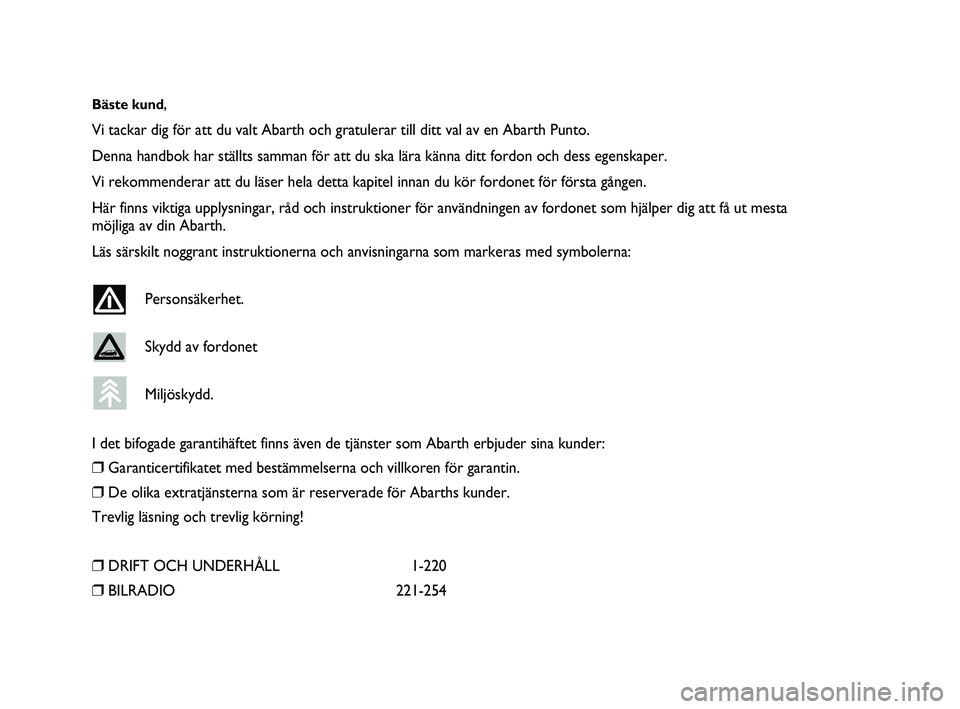

Bäste kund,
Vi tackar dig för att du valt Abarth och gratulerar till ditt val av en Abarth Punto.
Denna handbok har ställts samman för att du ska lära känna ditt fordon och dess egenskaper.
Vi rekommenderar att du läser hela detta kapitel innan du kör fordonet för första gången.
Här finns viktiga upplysningar, råd och instruktioner för användningen av fordonet som hjälper dig att få ut mesta
möjliga av din Abarth.
Läs särskilt noggrant instruktionerna och anvisningarna som markeras med symbolerna:
Personsäkerhet.
Skydd av fordonet
Miljöskydd.
I det bifogade garantihäftet finns även de tjänster som Abarth erbjuder sina kunder:
❒Garanticertifikatet med bestämmelserna och villkoren för garantin.
❒De olika extratjänsterna som är reserverade för Abarths kunder.
Trevlig läsning och trevlig körning!
❒DRIFT OCH UNDERHÅLL 1-220
❒BILRADIO 221-254
001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina 1

2
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

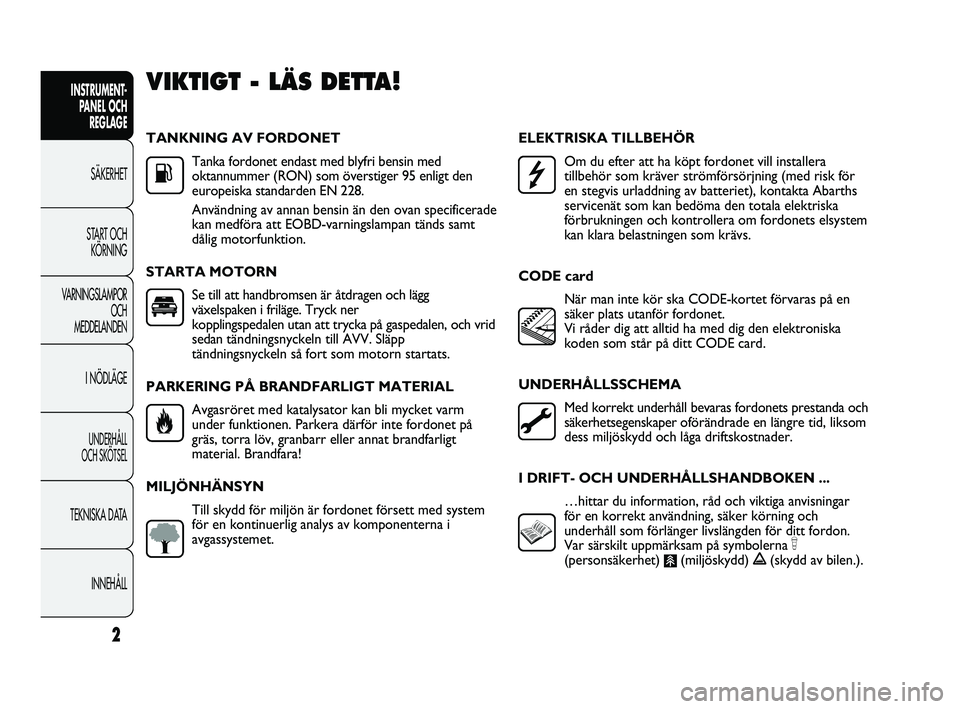

TANKNING AV FORDONET
Tanka fordonet endast med blyfri bensin med
oktannummer (RON) som överstiger 95 enligt den
europeiska standarden EN 228.
Användning av annan bensin än den ovan specificerade
kan medföra att EOBD-varningslampan tänds samt
dålig motorfunktion.
STARTA MOTORN
Se till att handbromsen är åtdragen och lägg
växelspaken i friläge. Tryck ner
kopplingspedalen utan att trycka på gaspedalen, och vrid
sedan tändningsnyckeln till AVV. Släpp
tändningsnyckeln så fort som motorn startats.
PARKERING PÅ BRANDFARLIGT MATERIAL
Avgasröret med katalysator kan bli mycket varm
under funktionen. Parkera därför inte fordonet på
gräs, torra löv, granbarr eller annat brandfarligt
material. Brandfara!
MILJÖNHÄNSYN
Till skydd för miljön är fordonet försett med system
för en kontinuerlig analys av komponenterna i
avgassystemet.ELEKTRISKA TILLBEHÖR
Om du efter att ha köpt fordonet vill installera
tillbehör som kräver strömförsörjning (med risk för
en stegvis urladdning av batteriet), kontakta Abarths
servicenät som kan bedöma den totala elektriska
förbrukningen och kontrollera om fordonets elsystem
kan klara belastningen som krävs.
CODE card
När man inte kör ska CODE-kortet förvaras på en
säker plats utanför fordonet.
Vi råder dig att alltid ha med dig den elektroniska
koden som står på ditt CODE card.
UNDERHÅLLSSCHEMA
Med korrekt underhåll bevaras fordonets prestanda och
säkerhetsegenskaper oförändrade en längre tid, liksom
dess miljöskydd och låga driftskostnader.
I DRIFT- OCH UNDERHÅLLSHANDBOKEN ...
…hittar du information, råd och viktiga anvisningar
för en korrekt användning, säker körning och
underhåll som förlänger livslängden för ditt fordon.
Var särskilt uppmärksam på symbolerna
“(personsäkerhet) #(miljöskydd) !(skydd av bilen.).
VIKTIGT - LÄS DETTA!
K


001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina 2

3
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

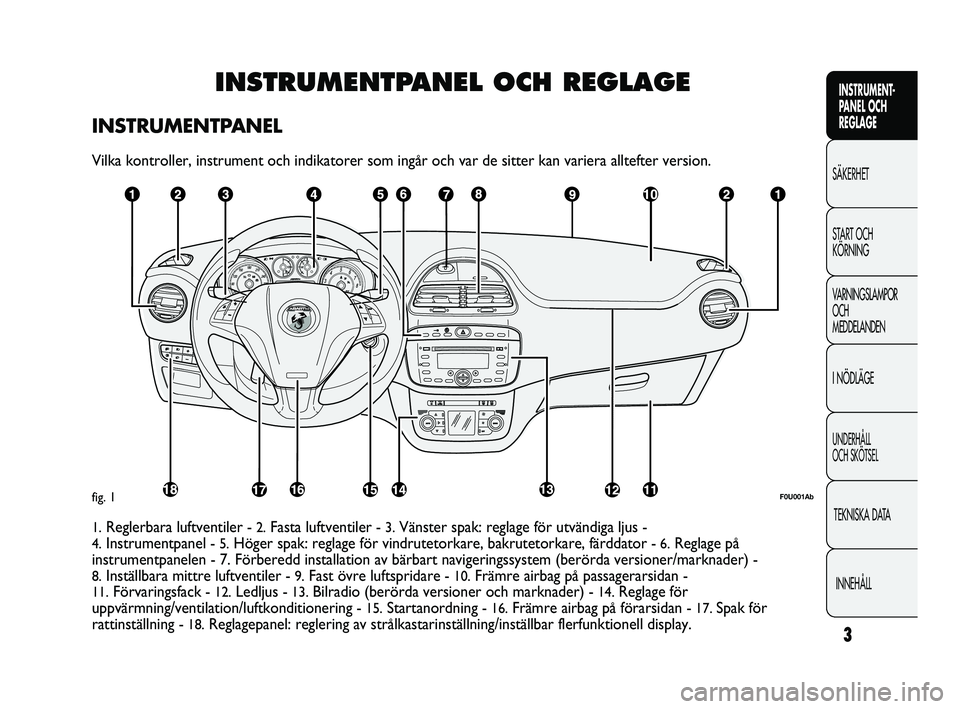

INSTRUMENTPANEL OCH REGLAGE
INSTRUMENTPANEL
Vilka kontroller, instrument och indikatorer som ingår och var de sitter kan variera alltefter version.
F0U001Abfig. 1
1.Reglerbara luftventiler - 2.Fasta luftventiler - 3.Vänster spak: reglage för utvändiga ljus -
4.Instrumentpanel - 5.Höger spak: reglage för vindrutetorkare, bakrutetorkare, färddator - 6.Reglage på
instrumentpanelen - 7. Förberedd installation av bärbart navigeringssystem (berörda versioner/marknader) -
8.Inställbara mittre luftventiler - 9.Fast övre luftspridare - 10.Främre airbag på passagerarsidan -
11.Förvaringsfack - 12.Ledljus - 13.Bilradio (berörda versioner och marknader) - 14.Reglage för
uppvärmning/ventilation/luftkonditionering -
15.Startanordning - 16.Främre airbag på förarsidan - 17. Spak för
rattinställning -
18.Reglagepanel: reglering av strålkastarinställning/inställbar flerfunktionell display.
001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina 3

4
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

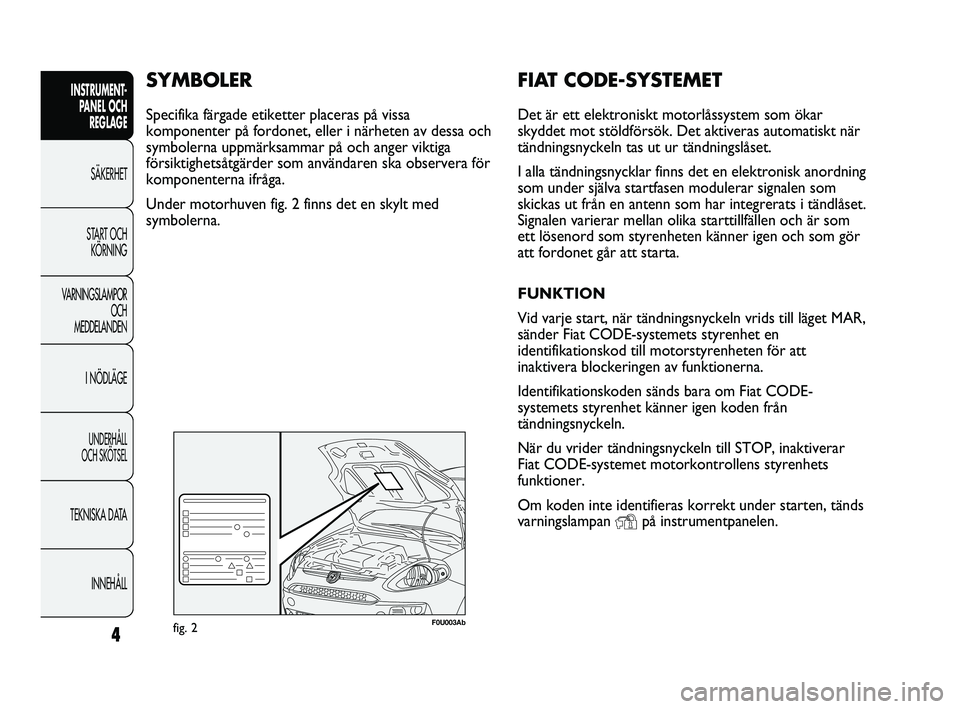

FIAT CODE-SYSTEMET
Det är ett elektroniskt motorlåssystem som ökar
skyddet mot stöldförsök. Det aktiveras automatiskt när
tändningsnyckeln tas ut ur tändningslåset.
I alla tändningsnycklar finns det en elektronisk anordning
som under själva startfasen modulerar signalen som
skickas ut från en antenn som har integrerats i tändlåset.
Signalen varierar mellan olika starttillfällen och är som
ett lösenord som styrenheten känner igen och som gör
att fordonet går att starta.
FUNKTION
Vid varje start, när tändningsnyckeln vrids till läget MAR,
sänder Fiat CODE-systemets styrenhet en
identifikationskod till motorstyrenheten för att
inaktivera blockeringen av funktionerna.
Identifikationskoden sänds bara om Fiat CODE-
systemets styrenhet känner igen koden från
tändningsnyckeln.
När du vrider tändningsnyckeln till STOP, inaktiverar
Fiat CODE-systemet motorkontrollens styrenhets
funktioner.
Om koden inte identifieras korrekt under starten, tänds
varningslampan
Ypå instrumentpanelen.
SYMBOLER
Specifika färgade etiketter placeras på vissa
komponenter på fordonet, eller i närheten av dessa och
symbolerna uppmärksammar på och anger viktiga
försiktighetsåtgärder som användaren ska observera för
komponenterna ifråga.
Under motorhuven fig. 2 finns det en skylt med
symbolerna.
F0U003Abfig. 2
001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina 4

5
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

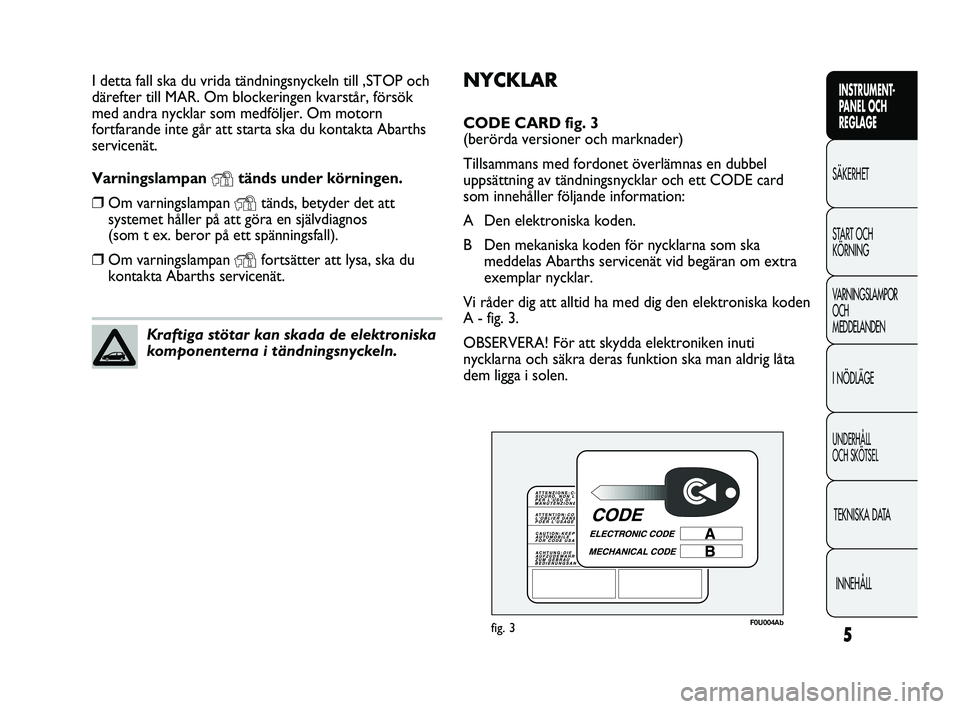

NYCKLAR
CODE CARD fig. 3
(berörda versioner och marknader)
Tillsammans med fordonet överlämnas en dubbel
uppsättning av tändningsnycklar och ett CODE card
som innehåller följande information:
A Den elektroniska koden.
B Den mekaniska koden för nycklarna som ska
meddelas Abarths servicenät vid begäran om extra
exemplar nycklar.
Vi råder dig att alltid ha med dig den elektroniska koden
A - fig. 3.
OBSERVERA! För att skydda elektroniken inuti
nycklarna och säkra deras funktion ska man aldrig låta
dem ligga i solen. I detta fall ska du vrida tändningsnyckeln till ,STOP och
därefter till MAR. Om blockeringen kvarstår, försök
med andra nycklar som medföljer. Om motorn
fortfarande inte går att starta ska du kontakta Abarths
servicenät.
Varningslampan
Ytänds under körningen.
❒Om varningslampan Ytänds, betyder det att
systemet håller på att göra en självdiagnos
(som t ex. beror på ett spänningsfall).
❒Om varningslampan Yfortsätter att lysa, ska du
kontakta Abarths servicenät.
Kraftiga stötar kan skada de elektroniska
komponenterna i tändningsnyckeln.
F0U004Abfig. 3
001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina 5

6
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0U005Abfig. 4

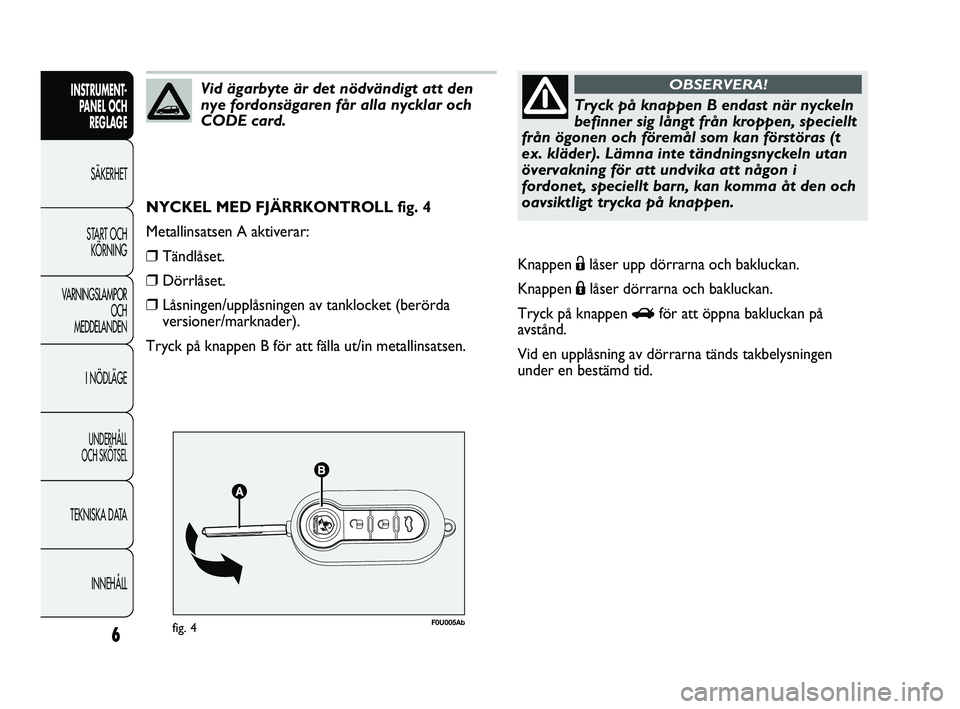

NYCKEL MED FJÄRRKONTROLL fig. 4
Metallinsatsen A aktiverar:
❒Tändlåset.
❒Dörrlåset.
❒Låsningen/upplåsningen av tanklocket (berörda
versioner/marknader).
Tryck på knappen B för att fälla ut/in metallinsatsen.
Vid ägarbyte är det nödvändigt att den
nye fordonsägaren får alla nycklar och
CODE card.
Tryck på knappen B endast när nyckeln
befinner sig långt från kroppen, speciellt
från ögonen och föremål som kan förstöras (t
ex. kläder). Lämna inte tändningsnyckeln utan
övervakning för att undvika att någon i
fordonet, speciellt barn, kan komma åt den och
oavsiktligt trycka på knappen.
OBSERVERA!
Knappen Ëlåser upp dörrarna och bakluckan.
Knappen Álåser dörrarna och bakluckan.
Tryck på knappen
Rför att öppna bakluckan på
avstånd.
Vid en upplåsning av dörrarna tänds takbelysningen
under en bestämd tid.
