Abarth Punto 2012 Návod na použitie a údržbu (in Slovak)

Údaje obsiahnuté v tejto publikácii majú iba informatívny\
charakter.
SpoloãnosÈ Abarth môÏe kedykoºvek z technick˘ch alebo \
obchodn˘ch dôvodov doplniÈ zmeny na modely popísané v tejto publikácii. Pre ìal‰ie informácie Ï\
iadame Klienta obrátiÈ sa na Asistenãnú sieÈ Abarth. Vytlaãené na ekologickom papieri bez chlóru.
SLOVENSKÁ
POUÎITIE A ÚDRÎBA
ABARTHPUNTO
COP LUM ABARTH PUNTO SK 7-02-2012 14:45 Pagina 1

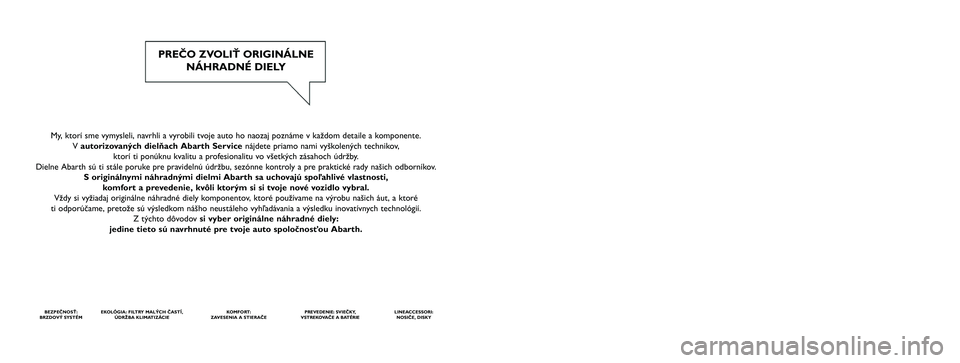

My, ktorí sme vymysleli, navrhli a vyrobili tvoje auto ho naozaj poznáme v každom detaile a komponente. V autorizovaných dielňach Abarth Service nájdete priamo nami vyškolených technikov,
ktorí ti ponúknu kvalitu a profesionalitu vo všetkých zásahoch údržby.
Dielne Abarth sú ti stále poruke pre pravidelnú údržbu, sezónne kontroly a pre praktické rady našich odborníkov. S originálnymi náhradnými dielmi Abarth sa uchovajú spoľahlivé vlastnosti, komfort a prevedenie, kvôli ktorým si si tvoje nové vozidlo vybral.
Vždy si vyžiadaj originálne náhradné diely komponentov, ktoré používame na výrobu našich áut, a ktoré
ti odporúčame, pretože sú výsledkom nášho neustáleho vyhľadávania a výsledku inovatívnych technológií. Z týchto dôvodov si vyber originálne náhradné diely:
jedine tieto sú navrhnuté pre tvoje auto spoločnosťou Abarth.
BEZPEČNOSŤ:
BRZDOVÝ SYSTÉMEKOLÓGIA: FILTRY MALÝCH ČASTÍ, ÚDRŽBA KLIMATIZÁCIEKOMFORT:
ZAVESENIA A STIERAČE PREVEDENIE: SVIEČKY,
VSTREKOVAČE A BATÉRIELINEACCESSORI: NOSIČE, DISKY
PREČO ZVOLIŤ ORIGINÁLNE NÁHRADNÉ DIELY
COP LUM ABARTH PUNTO SK 7-02-2012 14:45 Pagina 2

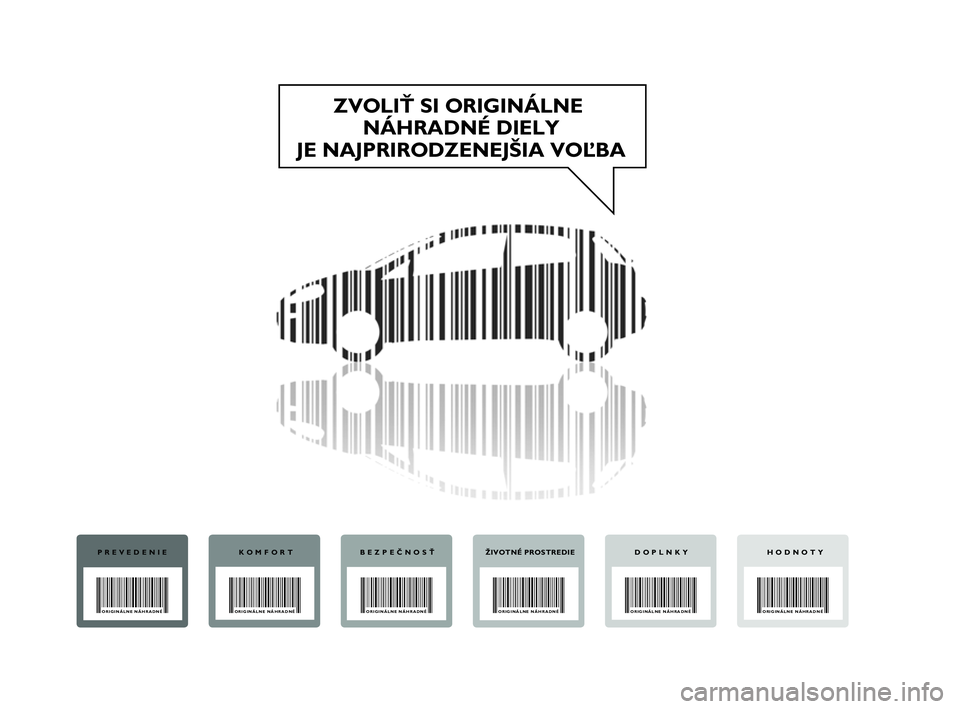

ZVOLIŤ SI ORIGINÁLNE NÁHRADNÉ DIELY
JE NAJPRIRODZENEJŠIA VOĽBA
PREVEDENIE
ORIGINÁLNE NÁHRADNÉ
KOMFORT
ORIGINÁLNE NÁHRADNÉ
BEZPEČNOSŤ
ORIGINÁLNE NÁHRADNÉ
ŽIVOTNÉ PROSTREDIE
ORIGINÁLNE NÁHRADNÉ
HODNOTY
ORIGINÁLNE NÁHRADNÉ
DOPLNKY
ORIGINÁLNE NÁHRADNÉ
001-028 PUNTO Abarth SK 1ed 8-02-2012 14:05 Pagina I

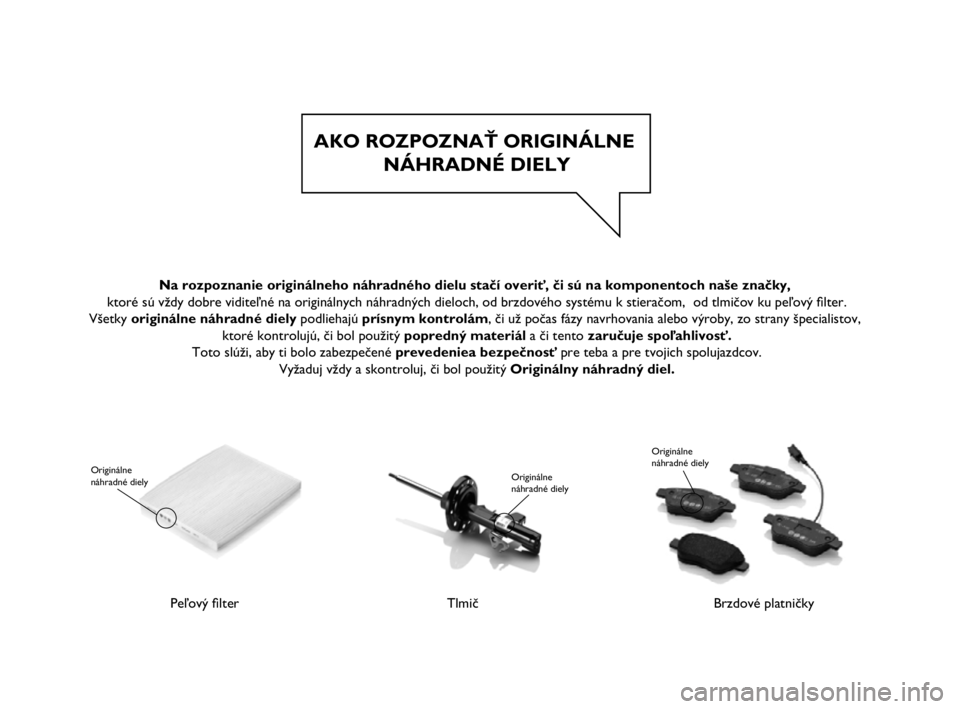

AKO ROZPOZNAŤ ORIGINÁLNE NÁHRADNÉ DIELY
Peľový filter
Originálne
náhradné diely
TlmičBrzdové platničky
Originálne
náhradné diely

Na rozpoznanie originálneho náhradného dielu stačí overiť\
, či sú na komponentoch naše značky,
ktoré sú vždy dobre viditeľné na originálnych náhra\
dných dieloch, od brzdového systému k stieračom, od tlmič\
ov ku peľový filter.
Všetky originálne náhradné diely podliehajú prísnym kontrolám, či už počas fázy navrhovania alebo výroby, zo strany š\
pecialistov, ktoré kontrolujú, či bol použitý popredný materiál a či tento zaručuje spoľahlivosť.
Toto slúži, aby ti bolo zabezpečené prevedeniea bezpečnosť pre teba a pre tvojich spolujazdcov. Vyžaduj vždy a skontroluj, či bol použitý Originálny náhradný diel.




Originálne
náhradné diely
001-028 PUNTO Abarth SK 1ed 8-02-2012 14:05 Pagina II

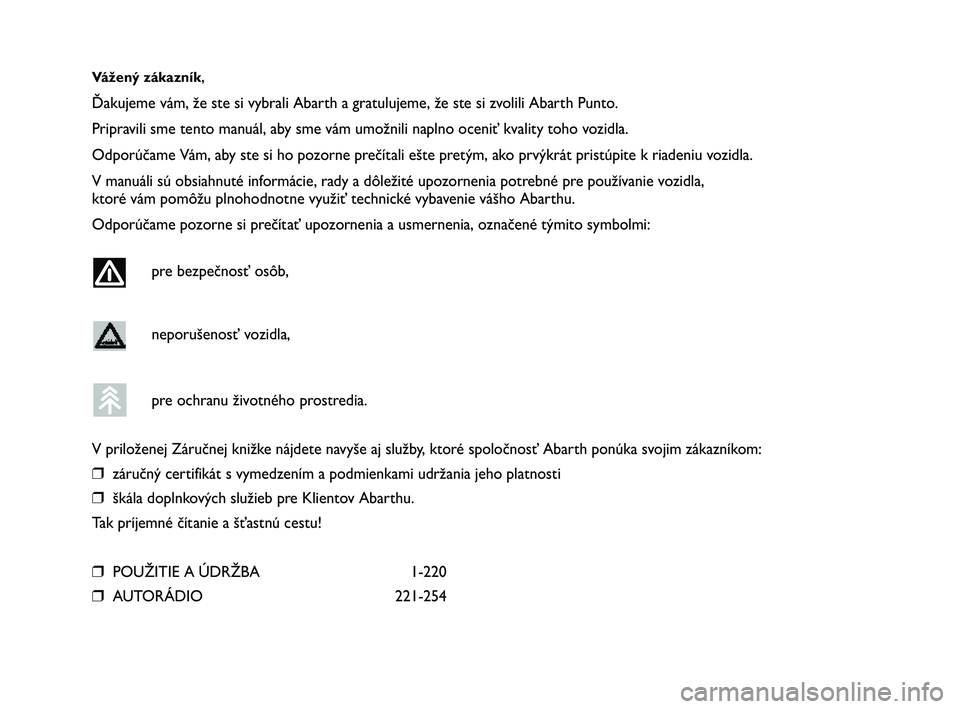

Vážený zákazník,
Ďakujeme vám, že ste si vybrali Abarth a gratulujeme, že ste si zvolili Abarth Punto.
Pripravili sme tento manuál, aby sme vám umožnili naplno oceniť kvality toho vozidla.
Odporúčame Vám, aby ste si ho pozorne prečítali ešte pretým, ako prvýkrát pristúpite k riadeniu vozidla.
V manuáli sú obsiahnuté informácie, rady a dôležité upozornenia potrebné pre používanie vozidla,
ktoré vám pomôžu plnohodnotne využiť technické vybavenie vášho Abarthu.
Odporúčame pozorne si prečítať upozornenia a usmernenia, označené týmito symbolmi:
pre bezpečnosť osôb,
neporušenosť vozidla,
pre ochranu životného prostredia.
V priloženej Záručnej knižke nájdete navyše aj služby, ktoré spoločnosť Abarth ponúka svojim zákazníkom:
❒záručný certifikát s vymedzením a podmienkami udržania jeho platnosti
❒škála doplnkových služieb pre Klientov Abarthu.
Tak príjemné čítanie a šťastnú cestu!
❒POUŽITIE A ÚDRŽBA 1-220
❒AUTORÁDIO221-254
001-028 PUNTO Abarth SK 1ed 8-02-2012 14:05 Pagina 1

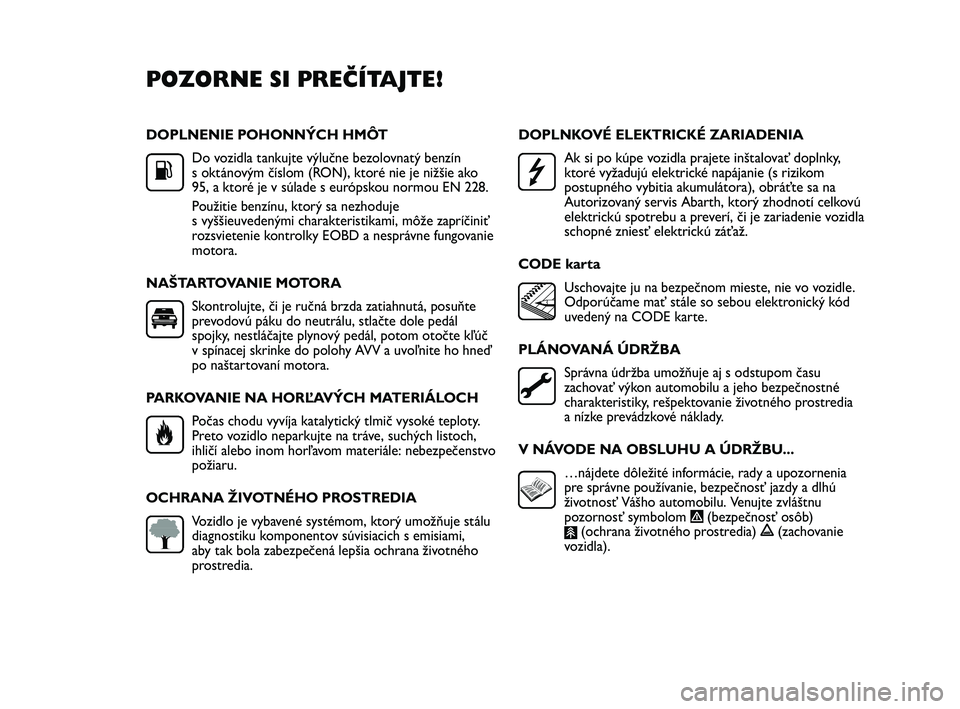

DOPLNENIE POHONNÝCH HMÔT
Do vozidla tankujte výlučne bezolovnatý benzín
s oktánovým číslom (RON), ktoré nie je nižšie ako
95, a ktoré je v súlade s európskou normou EN 228.
Použitie benzínu, ktorý sa nezhoduje
s vyššieuvedenými charakteristikami, môže zapríčiniť
rozsvietenie kontrolky EOBD a nesprávne fungovanie
motora.
NAŠTARTOVANIE MOTORA
Skontrolujte, či je ručná brzda zatiahnutá, posuňte
prevodovú páku do neutrálu, stlačte dole pedál
spojky, nestláčajte plynový pedál, potom otočte kľúč
v spínacej skrinke do polohy AVV a uvoľnite ho hneď
po naštartovaní motora.
PARKOVANIE NA HORĽAVÝCH MATERIÁLOCH
Počas chodu vyvíja katalytický tlmič vysoké teploty.
Preto vozidlo neparkujte na tráve, suchých listoch,
ihličí alebo inom horľavom materiále: nebezpečenstvo
požiaru.
OCHRANA ŽIVOTNÉHO PROSTREDIA
Vozidlo je vybavené systémom, ktorý umožňuje stálu
diagnostiku komponentov súvisiacich s emisiami,
aby tak bola zabezpečená lepšia ochrana životného
prostredia.
DOPLNKOVÉ ELEKTRICKÉ ZARIADENIAAk si po kúpe vozidla prajete inštalovať doplnky,
ktoré vyžadujú elektrické napájanie (s rizikom
postupného vybitia akumulátora), obráťte sa na
Autorizovaný servis , ktorý zhodnotí celkovú
elektrickú spotrebu a preverí, či je zariadenie vozidla
schopné zniesť elektrickú záťaž.
CODE karta
Uschovajte ju na bezpečnom mieste, nie vo vozidle.
Odporúčame mať stále so sebou elektronický kód
uvedený na CODE karte.
PLÁNOVANÁ ÚDRŽBA
Správna údržba umožňuje aj s odstupom času
zachovať výkon automobilu a jeho bezpečnostné
charakteristiky, rešpektovanie životného prostredia
a nízke prevádzkové náklady.
V NÁVODE NA OBSLUHU A ÚDRŽBU...
…nájdete dôležité informácie, rady a upozornenia
pre správne používanie, bezpečnosť jazdy a dlhú
životnosť Vášho automobilu. Venujte zvláštnu
pozornosť symbolom
"(bezpečnosť osôb)
#(ochrana životného prostredia)!(zachovanie
vozidla).
POZORNE SI PREČÍTAJTE!
K


001-028 PUNTO Abarth SK 1ed 8-02-2012 14:05 Pagina 2
Abarth

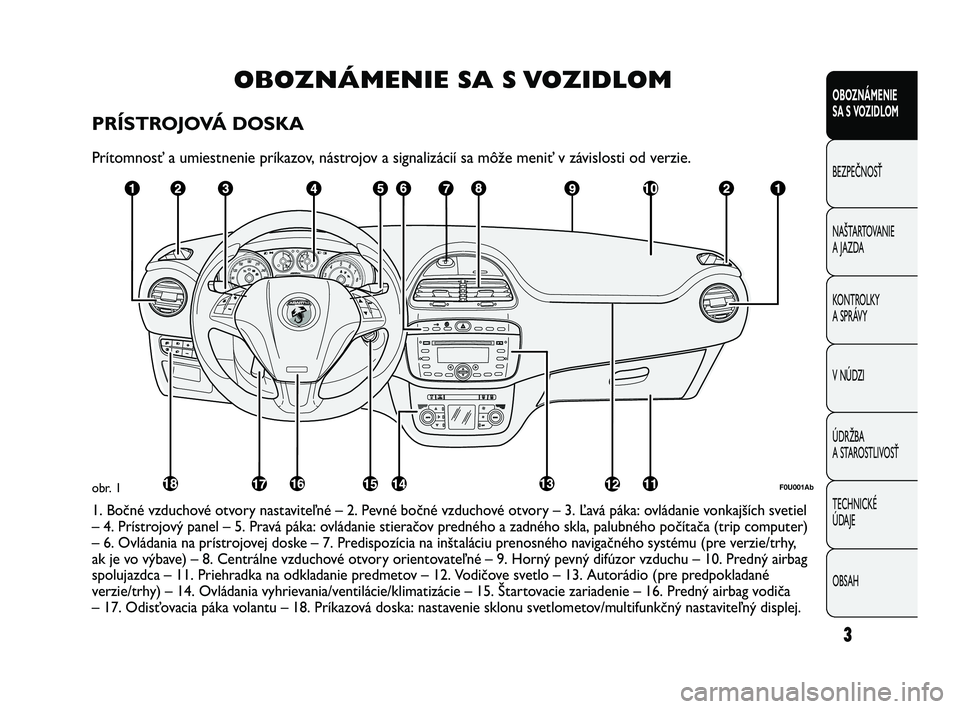

OBOZNÁMENIE SA S VOZIDLOM
PRÍSTROJOVÁ DOSKA
Prítomnosť a umiestnenie príkazov, nástrojov a signalizácií sa môže meniť v závislosti od verzie.
F0U001Abobr. 1
1. Bočné vzduchové otvory nastaviteľné – 2. Pevné bočné vzduchové otvory – 3. \bavá páka: ovládanie vonkajších svetiel
– 4. Prístrojový panel – 5. Pravá páka: ovládanie stieračov predného a zadného skla, palubného počítača (trip computer)
– 6. Ovládania na prístrojovej doske – 7. Predispozícia na inštaláciu prenosného navigačného systému (pre verzie/trhy,
ak je vo výbave) – 8. Centrálne vzduchové otvory orientovateľné – 9. Horný pevný difúzor vzduchu – 10. Predný airbag
spolujazdca – 11. Priehradka na odkladanie predmetov – 12. Vodičove svetlo – 13. Autorádio (pre predpokladané
verzie/trhy) – 14. Ovládania vyhrievania/ventilácie/klimatizácie – 15. Štartovacie zariadenie – 16. Predný airbag vodiča
– 17. Odisťovacia páka volantu – 18. Príkazová doska: nastavenie sklonu svetlometov/multifunkčný nastaviteľný displej.
OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A STAROSTLIVOSŤ V NÚDZI KONTROLKY
A SPRÁVY NAŠTARTOVANIE
A JAZDA BEZPEČNOSŤ OBOZNÁMENIE
SA S V
OZIDLOM
3
001-028 PUNTO Abarth SK 1ed 8-02-2012 14:05 Pagina 3

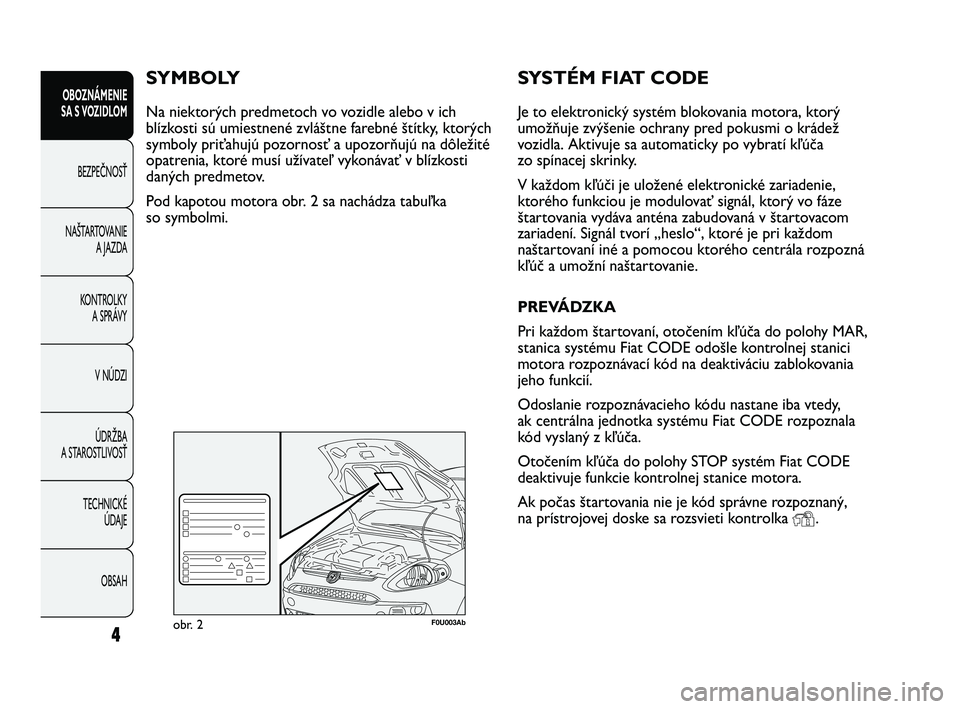

SYSTÉM FIAT CODE
Je to elektronický systém blokovania motora, ktorý
umožňuje zvýšenie ochrany pred pokusmi o krádež
vozidla. Aktivuje sa automaticky po vybratí kľúča
zo spínacej skrinky.
V každom kľúči je uložené elektronické zariadenie,
ktorého funkciou je modulovať signál, ktorý vo fáze
štartovania vydáva anténa zabudovaná v štartovacom
zariadení. Signál tvorí „heslo“, ktoré je pri každom
naštartovaní iné a pomocou ktorého centrála rozpozná
kľúč a umožní naštartovanie.
PREVÁDZKA
Pri každom štartovaní, otočením kľúča do polohy MAR,
stanica systému Fiat CODE odošle kontrolnej stanici
motora rozpoznávací kód na deaktiváciu zablokovania
jeho funkcií.
Odoslanie rozpoznávacieho kódu nastane iba vtedy,
ak centrálna jednotka systému Fiat CODE rozpoznala
kód vyslaný z kľúča.
Otočením kľúča do polohy STOP systém Fiat CODE
deaktivuje funkcie kontrolnej stanice motora.
Ak počas štartovania nie je kód správne rozpoznaný,
na prístrojovej doske sa rozsvieti kontrolka
Y.
SYMBOLY
Na niektorých predmetoch vo vozidle alebo v ich
blízkosti sú umiestnené zvláštne farebné štítky, ktorých
symboly priťahujú pozornosť a upozorňujú na dôležité
opatrenia, ktoré musí užívateľ vykonávať v blízkosti
daných predmetov.
Pod kapotou motora obr. 2 sa nachádza tabuľka
so symbolmi.
F0U003Abobr. 2
OBSAH
TECHNICKÉ
ÚDAJE
ÚDRŽBA
A STAROSTLIVOSŤ V NÚDZI
KONTROLKY
A SPRÁVY
NAŠTARTOVANIE
A JAZDA
BEZPEČNOSŤ
OBOZNÁMENIE
SA S V
OZIDLOM
4
001-028 PUNTO Abarth SK 1ed 8-02-2012 14:05 Pagina 4

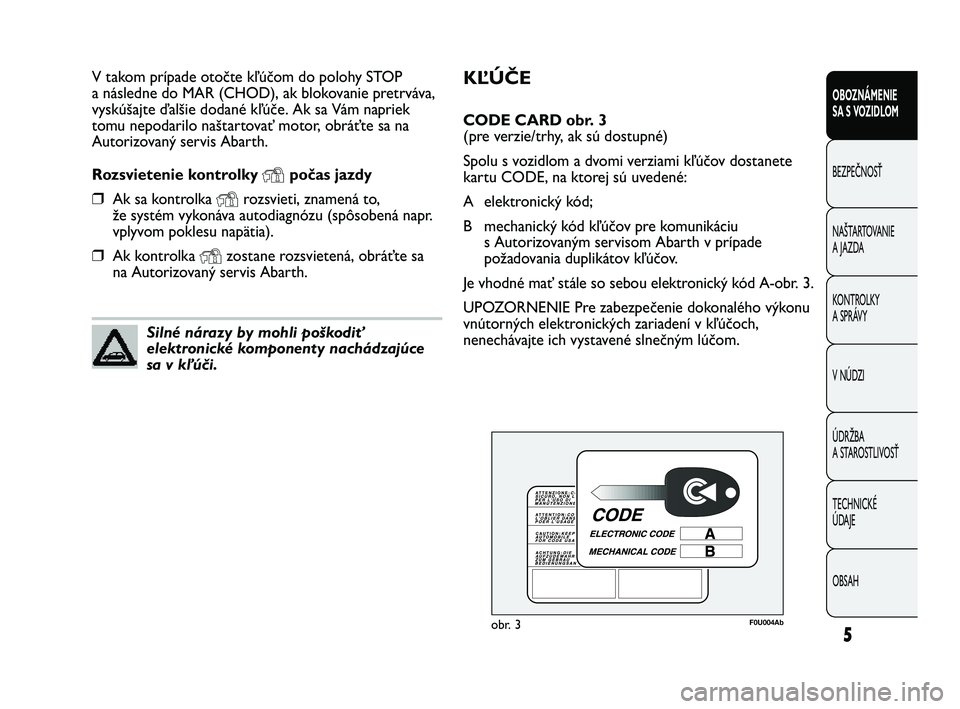

KĽÚČE
CODE CARD obr. 3
(pre verzie/trhy, ak sú dostupné)
Spolu s vozidlom a dvomi verziami kľúčov dostanete
kartu CODE, na ktorej sú uvedené:
A elektronický kód;
B mechanický kód kľúčov pre komunikácius Autorizovaným servisom Abarth v prípade
požadovania duplikátov kľúčov.
Je vhodné mať stále so sebou elektronický kód A-obr. 3.
UPOZORNENIE Pre zabezpečenie dokonalého výkonu
vnútorných elektronických zariadení v kľúčoch,
nenechávajte ich vystavené slnečným lúčom.
V takom prípade otočte kľúčom do polohy STOP
a následne do MAR (CHOD), ak blokovanie pretrváva,
vyskúšajte ďalšie dodané kľúče. Ak sa Vám napriek
tomu nepodarilo naštartovať motor, obráťte sa na
Autorizovaný servis Abarth.
Rozsvietenie kontrolky
Ypočas jazdy
❒Ak sa kontrolka Yrozsvieti, znamená to,
že systém vykonáva autodiagnózu (spôsobená napr.
vplyvom poklesu napätia).
❒Ak kontrolka Yzostane rozsvietená, obráťte sa
na Autorizovaný servis Abarth.
Silné nárazy by mohli poškodiť
elektronické komponenty nachádzajúce
sa v kľúči.
F0U004Abobr. 3
OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A STAROSTLIVOSŤ V NÚDZI KONTROLKY
A SPRÁVY NAŠTARTOVANIE
A JAZDA BEZPEČNOSŤ OBOZNÁMENIE
SA S V
OZIDLOM
5
001-028 PUNTO Abarth SK 1ed 8-02-2012 14:05 Pagina 5

6
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠT
ARTOVANIE A JAZDA
KONTROLKY A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
F0U005Abobr. 4

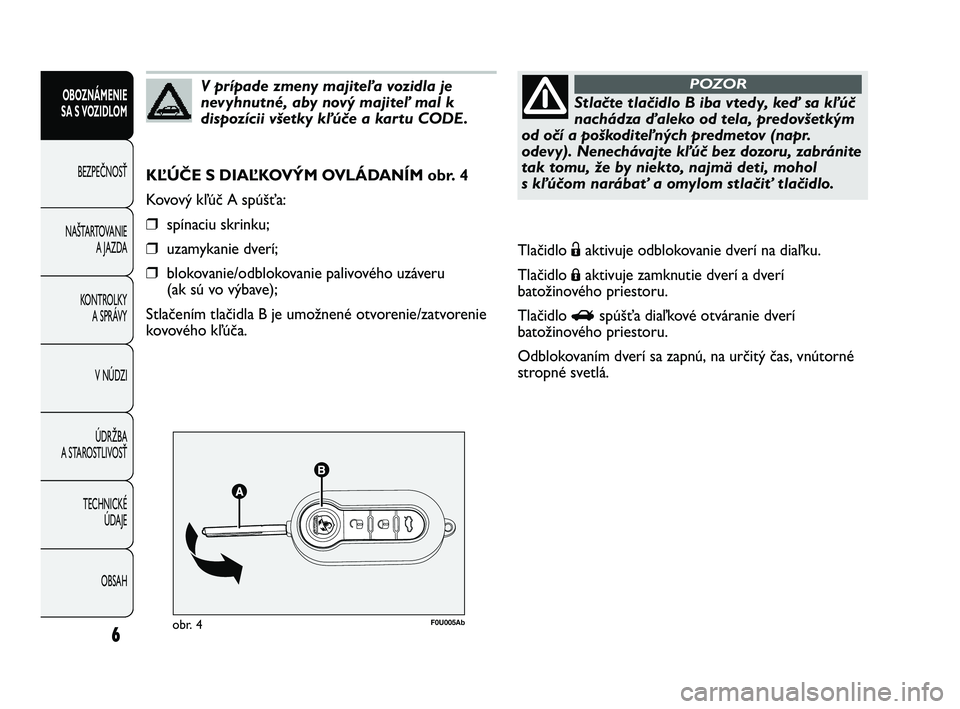

KĽÚČE S DIAĽKOVÝM OVLÁDANÍM obr. 4
Kovový kľúč A spúšťa:
❒spínaciu skrinku;
❒uzamykanie dverí;
❒blokovanie/odblokovanie palivového uzáveru
(ak sú vo výbave);
Stlačením tlačidla B je umožnené otvorenie/zatvorenie
kovového kľúča.
V prípade zmeny majiteľa vozidla je
nevyhnutné, aby nový majiteľ mal k
dispozícii všetky kľúče a kartu CODE.
Stlačte tlačidlo B iba vtedy, keď sa kľúč
nachádza ďaleko od tela, predovšetkým
od očí a poškoditeľných predmetov (napr.
odevy). Nenechávajte kľúč bez dozoru, zabránite
tak tomu, že by niekto, najmä deti, mohol
s kľúčom narábať a omylom stlačiť tlačidlo.
POZOR
Tlačidlo Ëaktivuje odblokovanie dverí na diaľku.
Tlačidlo
Áaktivuje zamknutie dverí a dverí
batožinového priestoru.
Tlačidlo
Rspúšťa diaľkové otváranie dverí
batožinového priestoru.
Odblokovaním dverí sa zapnú, na určitý čas, vnútorné
stropné svetlá.
