Abarth Punto 2012 Instructieboek (in Dutch)

De gegevens in deze publicatie zijn uitsluitend indicatief bedoeld.
Abarth behoudt zich het recht voor op elk moment de in deze publicatie b\
eschreven modellen om technische of commerciële redenen te wijzigen. Wendt u voor nadere informatie tot het Abarth Servicenetwerk. Gedrukt op milieuvriendelijk chloorvrij papier.
NEDERLANDS
INSTRUCTIEBOEKJE
ABARTHPUNTO
COP LUM ABARTH PUNTO NL 7-02-2012 14:48 Pagina 1

Wij, die uw auto hebben bedacht, ontworpen en gebouwd, kennen daarvan we\
rkelijk elk detail en onderdeel.
In de erkende Abarth Service garages vindt u technici die rechtstreeks door ons zijn opgeleid die kwaliteit
en professionaliteit bieden voor alle onderhoudswerkzaamheden.
De Abarth garages staan altijd tot uw beschikking voor het periodieke on\
derhoud, de seizoenscontroles en voor praktische adviezen van onze deskundigen.
Met de Originele Abarth-onderdelen behoudt u mettertijd de eigenschappen\
van betrouwbaarheid, comfort en prestaties waarom u uw nieuwe auto heeft gekozen.
Vraag altijd om Originele Onderdelen van de componenten die wij gebruike\
n om onze auto’s te bouwen en
die wij u aanbevelen omdat die het resultaat zijn van ons engagement bij\
de research en de ontwikkeling van steeds innovatievere technologieën.
Vertrouw om al deze redenen op Origenele Onderdelen:
de enige die speciaal door Abarth voor uw auto ontworpen zijn.
VEILIGHEID:
REMSYSTEEMECOLOGIE: ROETFILTERS,
ONDERHOUD AIRCONDITIONINGCOMFORT: WIELOPHANGING EN RUITENWISSERS PERFORMANCE: BOUGIES,
INSPUITVENTIELEN EN ACCU'SLINEACCESSORI:
STANGEN IMPERIAAL, VELGEN
WAAROM KIEZEN VOOR
ORIGINELE ONDERDELEN
COP LUM ABARTH PUNTO NL 7-02-2012 14:48 Pagina 2

KIEZEN VOOR ORIGINELE ONDERDELEN IS DE
MEEST LOGISCHE KEUZE
PERFORMANCE COMFORT VEILIGHEID MILIEU WAARDEN
ACCESSOIRES
ORIGINELE ONDERDELENORIGINELE ONDERDELEN
ORIGINELE ONDERDELEN ORIGINELE ONDERDELEN ORIGINELE ONDERDELENORIGINELE ONDERDELEN
001-028 PUNTO Abarth NL 1ed 8-02-2012 13:50 Pagina I

HET HERKENNEN VAN
DE ORIGINELE ONDERDELEN
Pollenfilter
Originele
Onderdelen
SchokdemperRemblokken
Originele
Onderdelen Originele
Onderdelen
Om een Origineel Onderdeel te herkennen, volstaat het te controleren of het onderdeel voorzien
is van onze merklogo’s, die altijd duidelijk zichtbaar zijn op Originele Onderdelen, van het remsysteem tot de ruitenwissers, van de schokdempers tot het pol\
lenfilter.
Alle Originele Onderdelen worden onderworpen aan strenge controles, zowel in de ontwerp- als fabricatiefase, door specialisten die uiterst moderne materialen gebruiken om de betrouwbaarheid te testen.Dat is bedoeld om de prestaties en de veiligheid voor u en uw passagiers te garanderen.Vraag altijd naar een Origineel Onderdeel en controleer of dit werd toegepast.




001-028 PUNTO Abarth NL 1ed 8-02-2012 13:50 Pagina II

Geachte klant,
Hartelijk dank dat u voor een Abarth hebt gekozen en gefeliciteerd met uw keuze voor de Abart\
h Punto.
Wij hebben dit boekje samengesteld om u de kwaliteiten van deze auto volledig te laten benutten.
Wij raden u aan alle hoofdstukken door te lezen voordat u voor de eerste keer met de auto gaat rijden.
Dit instructieboekje bevat informatie, tips en aanwijzingen die u zullen helpen de technische kwaliteiten van uw
Abarth volledig te benutten.
Wij raden u aan de waarschuwingen en tips aandachtig te lezen die worden voorafgegaa\
n door de symbolen:
veiligheid van de inzittenden;
conditie van de auto;
bescherming van het milieu.
In de bijgevoegde „Service- en garantiehandleiding” vindt u de extra service van Abarth:
❒het garantiecertificaat en de bijbehorende voorwaarden
❒een overzicht van de speciale aanvullende service voor cliënten.
Veel leesplezier en goede reis!
❒INSTRUCTIEBOEK 1-220
❒AUTORADIO221-254
001-028 PUNTO Abarth NL 1ed 8-02-2012 13:51 Pagina 1

BRANDSTOF TANKENTank uitsluitend loodvrije benzine met een minimum
octaangetal van 95 RON die voldoet aan de Europese
specificatie EN 228.
Door gebruik van benzine die niet voldoet aan deze
specificatie, kan het EOBD-lampje gaan branden en de
motor onregelmatig gaan draaien.
MOTOR STARTEN Controleer of de handrem is aangetrokken; zet de
versnellingspook in vrij; trap het koppelingspedaal
volledig in, maar trap het gaspedaal niet in; draai
vervolgens de contactsleutel in stand AVV en laat de
sleutel los zodra de motor aanslaat.
PARKEREN BOVEN BRANDBARE MATERIALEN Onder normale bedrijfsomstandigheden bereikt de
katalysator hoge temperaturen. Parkeer de auto dus
niet op gras of boven droge bladeren, dennennaalden
of ander ontvlambaar materiaal: brandgevaar.
BESCHERMING VAN HET MILIEU De auto is uitgerust met een diagnosesysteem, dat
continu controles uitvoert op de componenten die
van invloed zijn op de uitlaatgasemissie zodat
overmatige vervuiling van het milieu wordt
voorkomen. ELEKTRISCHE APPARATUUR
Als u na aanschaf van uw auto accessoires wilt
monteren die stroom verbruiken (waardoor de accu
langzaam kan ontladen), wendt u dan tot het Abarth
Servicenetwerk, dat kan controleren of de elektrische
installatie van de auto geschikt is voor het extra
stroomverbruik.
CODE-card Bewaar deze op een veilige plaats, maar niet in de
auto. Wij raden u aan de elektronische code van de
CODE-card altijd bij u te hebben.
GEPROGRAMMEERD ONDERHOUD Bedenk dat een goed onderhoud van de auto de
beste manier is om de prestaties en de veiligheid van
de auto gedurende langere tijd te garanderen. Daarbij
wordt ook het milieu ontzien en blijven de
exploitatiekosten laag.
IN HET INSTRUCTIEBOEK… …vindt u informatie, tips en belangrijke aanwijzingen
voor het juiste gebruik, de rijveiligheid en het
onderhoud van uw auto. Let vooral op de symbolen
"(veiligheid van de inzittenden), #(bescherming van
het milieu), !(conditie van de auto).
ABSOLUUT LEZEN!
K


001-028 PUNTO Abarth NL 1ed 8-02-2012 13:51 Pagina 2

WEGWIJS IN UW AUTO
DASHBOARD
De aanwezigheid en de opstelling van de bedieningsorganen, de instrument\
en en de lampjes kunnen per uitvoering
verschillen.
F0U001Abfig. 1
1.Verstelbare luchtroosters zijkant –2.Vaste luchtroosters zijkant –3.Linker hendel: bediening buitenverlichting –
4.Instrumentenpaneel –5.Rechter hendel: bediening ruitenwissers voor/achter, tripcomputer –6.Bedieningsknoppen
op het dashboard – 7. Montagevoorbereiding voor draagbaar navigatiesysteem (voor bepaalde \
uitvoeringen/markten) –
8.Verstelbare luchtroosters midden –9.Vast luchtrooster boven –10.Frontairbag passagierszijde –11.Dashboardkastje –
12.Gidsverlichting –13.Autoradio (voor bepaalde uitvoeringen/markten) –14.Bedieningsknoppen verwarming/
ventilatie/airconditioning –
15.Start-/contactslot –16.Frontairbag bestuurderszijde –17. Hendel stuurwielverstelling
–
18.Schakelaarpaneel: koplampverstelling/instelbaar multifunctioneel display\
.
3
WEGWIJS
IN UW AUTO
VEILIGHEID
ST

ARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-028 PUNTO Abarth NL 1ed 8-02-2012 13:51 Pagina 3

FIAT CODE
Voor een nog betere bescherming tegen diefstal is de
auto uitgerust met een elektronische startblokkering.
Het systeem schakelt automatisch in als de
contactsleutel wordt uitgenomen.
In iedere sleutel zit een elektronische component
gemonteerd die bij het starten van de motor een signaal
ontvangt via een speciale antenne die in het start-/
contactslot is ingebouwd. Het signaal wordt bij het
starten omgezet in een gecodeerd signaal en vervolgens
aan de regeleenheid van het CODE-systeem gezonden,
die, als de code wordt herkend, het starten van de
motor mogelijk maakt.
WERKING
Als u bij het starten van de motor de sleutel in stand
MAR draait, dan stuurt het Fiat CODE-systeem een
code naar de regeleenheid van de motor die, als de
code wordt herkend, de blokkering van de functies
opheft.
De code wordt alleen verzonden als de regeleenheid
van het Fiat CODE-systeem de door de sleutel
verzonden code heeft herkend.
Iedere keer als u de contactsleutel in stand STOP zet,
schakelt de Fiat CODE de functies van de elektronische
regeleenheid van de motor uit.
Als bij het starten de code niet wordt herkend, gaat
op het instrumentenpaneel het waarschuwingslampje
Ybranden.

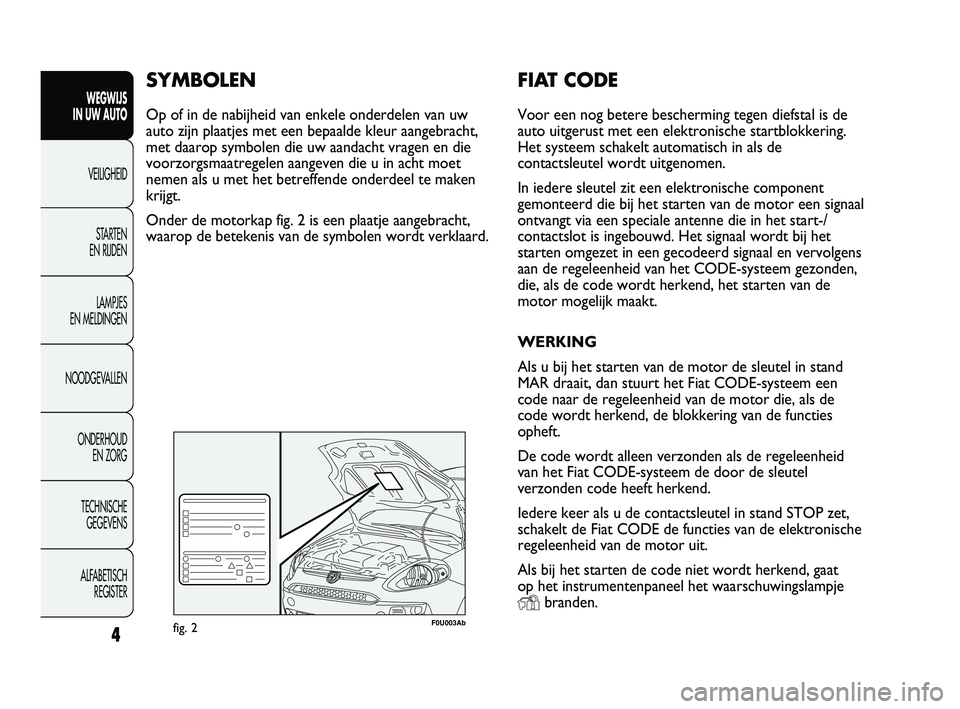

SYMBOLEN
Op of in de nabijheid van enkele onderdelen van uw
auto zijn plaatjes met een bepaalde kleur aangebracht,
met daarop symbolen die uw aandacht vragen en die
voorzorgsmaatregelen aangeven die u in acht moet
nemen als u met het betreffende onderdeel te maken
krijgt.
Onder de motorkap fig. 2 is een plaatje aangebracht,
waarop de betekenis van de symbolen wordt verklaard.
F0U003Abfig. 24
WEGWIJS
IN UW AUTO
VEILIGHEID
ST
ARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD EN ZORG
TECHNISCHE GEGEVENS
ALFABETISCH REGISTER
001-028 PUNTO Abarth NL 1ed 8-02-2012 13:51 Pagina 4

DE SLEUTELS
CODE CARD fig. 3
(voor bepaalde uitvoeringen/markten)
Bij de auto worden twee sleutels geleverd en de CODE-
card waarop staan aangegeven:
A de elektronische code;
B de mechanische code van de sleutels die bij aanvraagvan duplicaatsleutels aan het Abarth Servicenetwerk
moet worden overhandigd.
Wij raden u aan de elektronische code A-fig. 3 altijd bij
u te hebben.
BELANGRIJK Om schade aan de elektronische
schakelingen in de sleutels te voorkomen, mogen de
sleutels niet aan directe zonnestraling worden
blootgesteld.
Draai in dat geval de sleutel in stand STOP en
vervolgens in stand MAR; als de motor geblokkeerd
blijft, probeer het dan opnieuw met de andere geleverde
sleutels. Als de motor nog niet aanslaat, wendt u dan tot
het Abarth Servicenetwerk.
Als het lampje
Ytijdens het rijden gaat
branden
❒Als het lampje Ygaat branden, betekent dit dat het
systeem zichzelf controleert (bijv. bij een
vermindering van de spanning).
❒Als het lampje Yblijft branden, wendt u dan tot
het Abarth Servicenetwerk.
Bij krachtige stoten kunnen de
elektronische componenten in de sleutel
beschadigd worden.
F0U004Abfig. 35
WEGWIJS
IN UW AUTO
VEILIGHEID
ST

ARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-028 PUNTO Abarth NL 1ed 8-02-2012 13:51 Pagina 5

6
F0U005Abfig. 4
SLEUTEL MET AFSTANDSBEDIENING fig. 4
De metalen baard A dient voor:
❒het start-/contactslot;
❒de sloten van de portieren;
❒het ver-/ontgrendelen van de tankdop
(voor bepaalde uitvoeringen/markten).
Als u op de knop B drukt, wordt de metalen baard in-/
uitgeklapt.
Als de auto wordt verkocht, moeten alle
sleutels en de CODE-card overhandigd
worden aan de nieuwe eigenaar.
Druk de knop B alleen in als de sleutel
ver genoeg van het lichaam (vooral de
ogen) en van voorwerpen die snel beschadigen
(bijvoorbeeld kledingstukken) is verwijderd. Laat
de sleutel nooit onbeheerd achter om te
voorkomen dat anderen, met name kinderen, de
sleutel kunnen gebruiken en per ongeluk op de
knop drukken.
ATTENTIE
Knop Ëdient voor het ontgrendelen van de portieren
en de achterklep.
Knop Ádient voor het vergrendelen van de portieren
en de achterklep.
Knop
Rdient voor het op afstand openen van de
achterklep.
Als de portieren worden ontgrendeld, wordt de
interieurverlichting een bepaalde tijd ingeschakeld.
WEGWIJS
IN UW AUTO
VEILIGHEID
ST
ARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD EN ZORG
TECHNISCHE GEGEVENS
ALFABETISCH REGISTER
001-028 PUNTO Abarth NL 1ed 8-02-2012 13:51 Pagina 6
