Abarth Punto 2013 Manual de Uso e Manutenção (in Portuguese)

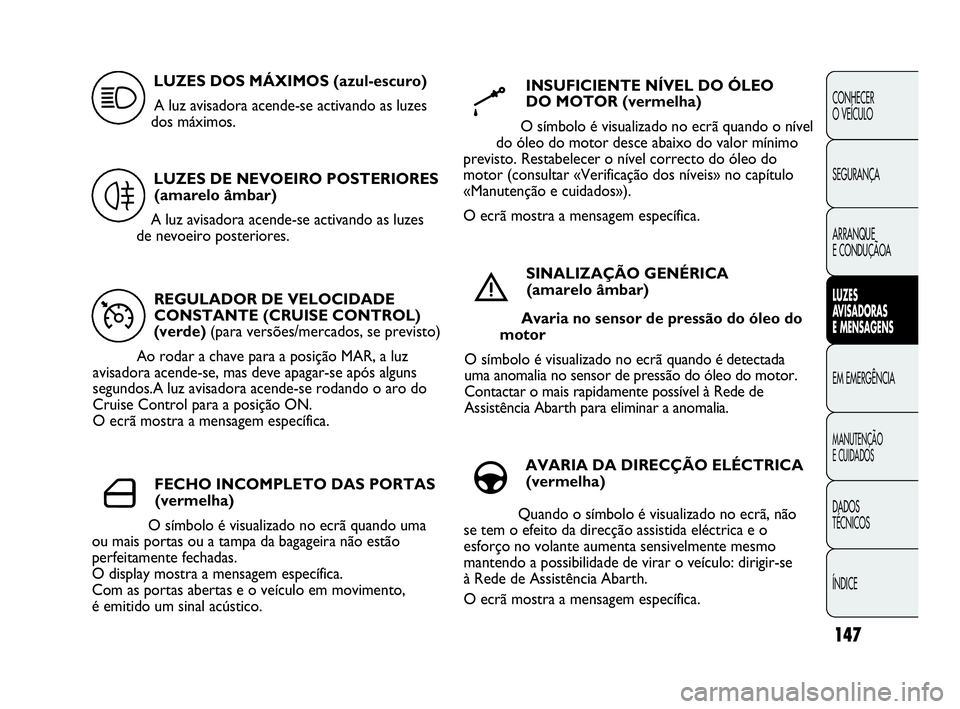

147
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃOA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
REGULADOR DE VELOCIDADE
CONSTANTE (CRUISE CONTROL)
(verde) (para versões/mercados, se previsto)
Ao rodar a chave para a posição MAR, a luz
avisadora acende-se, mas deve apagar-se após alguns
segundos.A luz avisadora acende-se rodando o aro do
Cruise Control para a posição ON.
O ecrã mostra a mensagem específica.
Ü
LUZES DOS MÁXIMOS (azul-escuro)
A luz avisadora acende-se activando as luzes
dos máximos.
1
LUZES DE NEVOEIRO POSTERIORES
(amarelo âmbar)
A luz avisadora acende-se activando as luzes
de nevoeiro posteriores.
4
FECHO INCOMPLETO DAS PORTAS
(vermelha)
O símbolo é visualizado no ecrã quando uma
ou mais portas ou a tampa da bagageira não estão
perfeitamente fechadas.
O display mostra a mensagem específica.
Com as portas abertas e o veículo em movimento,
é emitido um sinal acústico.
´
INSUFICIENTE NÍVEL DO ÓLEO
DO MOTOR (vermelha)
O símbolo é visualizado no ecrã quando o nível
do óleo do motor desce abaixo do valor mínimo
previsto. Restabelecer o nível correcto do óleo do
motor (consultar «Verificação dos níveis» no capítulo
«Manutenção e cuidados»).
O ecrã mostra a mensagem específica.
k
SINALIZAÇÃO GENÉRICA
(amarelo âmbar)
Avaria no sensor de pressão do óleo do
motor
O símbolo é visualizado no ecrã quando é detectada
uma anomalia no sensor de pressão do óleo do motor.
Contactar o mais rapidamente possível à Rede de
Assistência Abarth para eliminar a anomalia.
è
AVARIA DA DIRECÇÃO ELÉCTRICA
(vermelha)
Quando o símbolo é visualizado no ecrã, não
se tem o efeito da direcção assistida eléctrica e o
esforço no volante aumenta sensivelmente mesmo
mantendo a possibilidade de virar o veículo: dirigir-se
à Rede de Assistência Abarth.
O ecrã mostra a mensagem específica.
g
141-150 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:51 Pagina 147

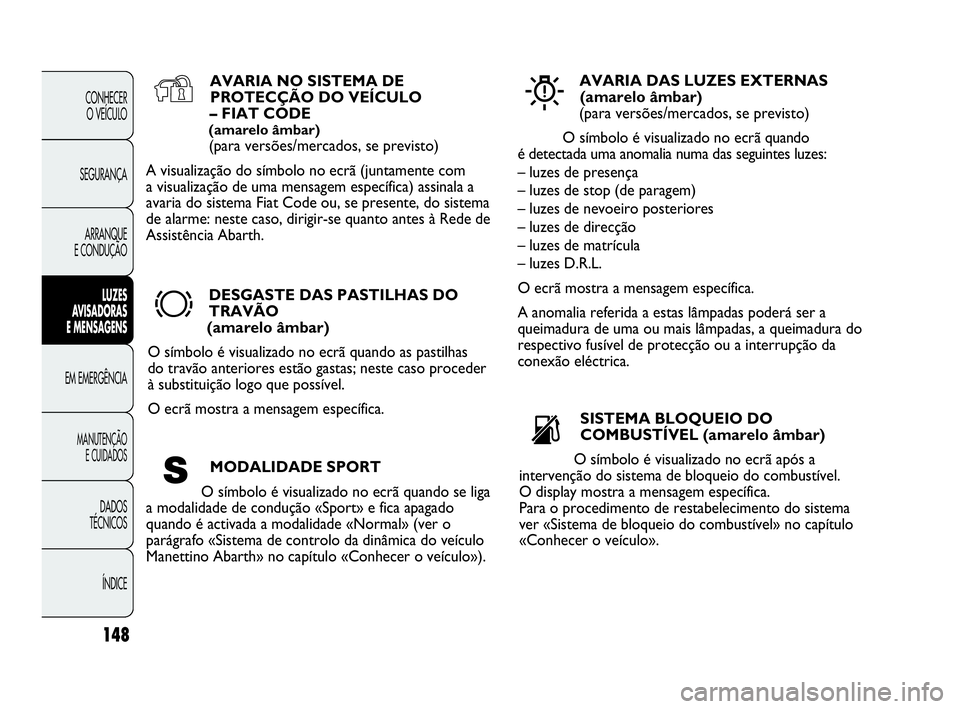

148
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
AVARIA NO SISTEMA DE
PROTECÇÃO DO VEÍCULO
– FIAT CODE
(amarelo âmbar)
(para versões/mercados, se previsto)
A visualização do símbolo no ecrã (juntamente com
a visualização de uma mensagem específica) assinala a
avaria do sistema Fiat Code ou, se presente, do sistema
de alarme: neste caso, dirigir-se quanto antes à Rede de
Assistência Abarth.
Y
DESGASTE DAS PASTILHAS DO
TRAVÃO
(amarelo âmbar)
O símbolo é visualizado no ecrã quando as pastilhas
do travão anteriores estão gastas; neste caso proceder
à substituição logo que possível.
O ecrã mostra a mensagem específica.
d
AVARIA DAS LUZES EXTERNAS
(amarelo âmbar)
(para versões/mercados, se previsto)
O símbolo é visualizado no ecrã quando
é detectada uma anomalia numa das seguintes luzes:
– luzes de presença
– luzes de stop (de paragem)
– luzes de nevoeiro posteriores
– luzes de direcção
– luzes de matrícula
– luzes D.R.L.
O ecrã mostra a mensagem específica.
A anomalia referida a estas lâmpadas poderá ser a
queimadura de uma ou mais lâmpadas, a queimadura do
respectivo fusível de protecção ou a interrupção da
conexão eléctrica.
W
SISTEMA BLOQUEIO DO
COMBUSTÍVEL (amarelo âmbar)
O símbolo é visualizado no ecrã após a
intervenção do sistema de bloqueio do combustível.
O display mostra a mensagem específica.
Para o procedimento de restabelecimento do sistema
ver «Sistema de bloqueio do combustível» no capítulo
«Conhecer o veículo».
s
MODALIDADE SPORT
O símbolo é visualizado no ecrã quando se liga
a modalidade de condução «Sport» e fica apagado
quando é activada a modalidade «Normal» (ver o
parágrafo «Sistema de controlo da dinâmica do veículo
Manettino Abarth» no capítulo «Conhecer o veículo»).S
141-150 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:51 Pagina 148

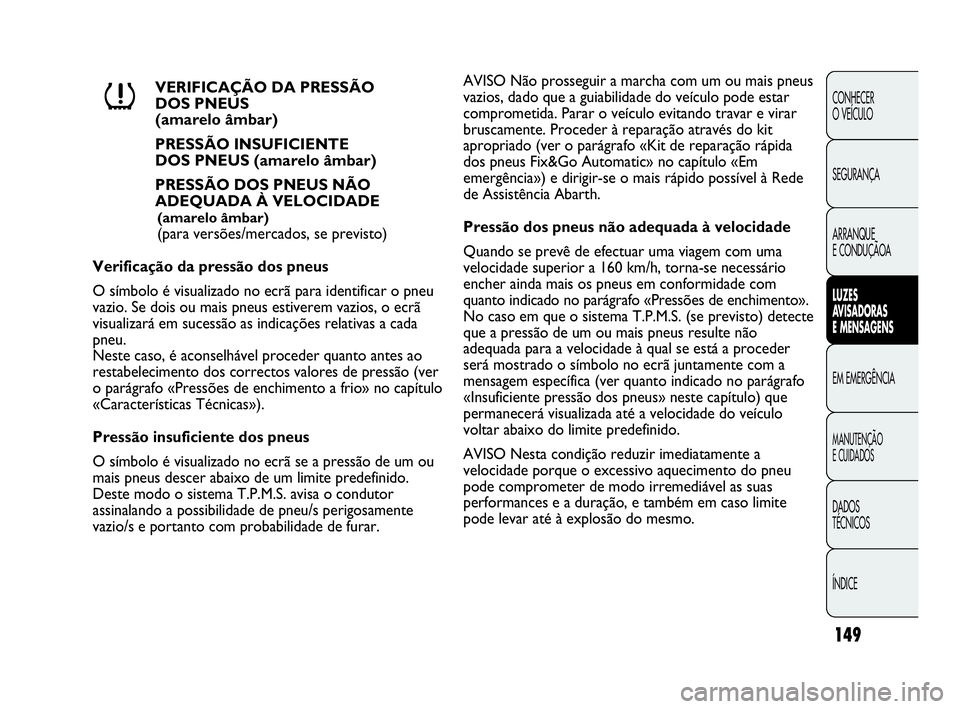

149
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃOA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
VERIFICAÇÃO DA PRESSÃO
DOS PNEUS
(amarelo âmbar)
PRESSÃO INSUFICIENTE
DOS PNEUS (amarelo âmbar)
PRESSÃO DOS PNEUS NÃO
ADEQUADA À VELOCIDADE
(amarelo âmbar)
(para versões/mercados, se previsto)
Verificação da pressão dos pneus
O símbolo é visualizado no ecrã para identificar o pneu
vazio. Se dois ou mais pneus estiverem vazios, o ecrã
visualizará em sucessão as indicações relativas a cada
pneu.
Neste caso, é aconselhável proceder quanto antes ao
restabelecimento dos correctos valores de pressão (ver
o parágrafo «Pressões de enchimento a frio» no capítulo
«Características Técnicas»).
Pressão insuficiente dos pneus
O símbolo é visualizado no ecrã se a pressão de um ou
mais pneus descer abaixo de um limite predefinido.
Deste modo o sistema T.P.M.S. avisa o condutor
assinalando a possibilidade de pneu/s perigosamente
vazio/s e portanto com probabilidade de furar.
n
AVISO Não prosseguir a marcha com um ou mais pneus
vazios, dado que a guiabilidade do veículo pode estar
comprometida. Parar o veículo evitando travar e virar
bruscamente. Proceder à reparação através do kit
apropriado (ver o parágrafo «Kit de reparação rápida
dos pneus Fix&Go Automatic» no capítulo «Em
emergência») e dirigir-se o mais rápido possível à Rede
de Assistência Abarth.
Pressão dos pneus não adequada à velocidade
Quando se prevê de efectuar uma viagem com uma
velocidade superior a 160 km/h, torna-se necessário
encher ainda mais os pneus em conformidade com
quanto indicado no parágrafo «Pressões de enchimento».
No caso em que o sistema T.P.M.S. (se previsto) detecte
que a pressão de um ou mais pneus resulte não
adequada para a velocidade à qual se está a proceder
será mostrado o símbolo no ecrã juntamente com a
mensagem específica (ver quanto indicado no parágrafo
«Insuficiente pressão dos pneus» neste capítulo) que
permanecerá visualizada até a velocidade do veículo
voltar abaixo do limite predefinido.
AVISO Nesta condição reduzir imediatamente a
velocidade porque o excessivo aquecimento do pneu
pode comprometer de modo irremediável as suas
performances e a duração, e também em caso limite
pode levar até à explosão do mesmo.
141-150 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:51 Pagina 149

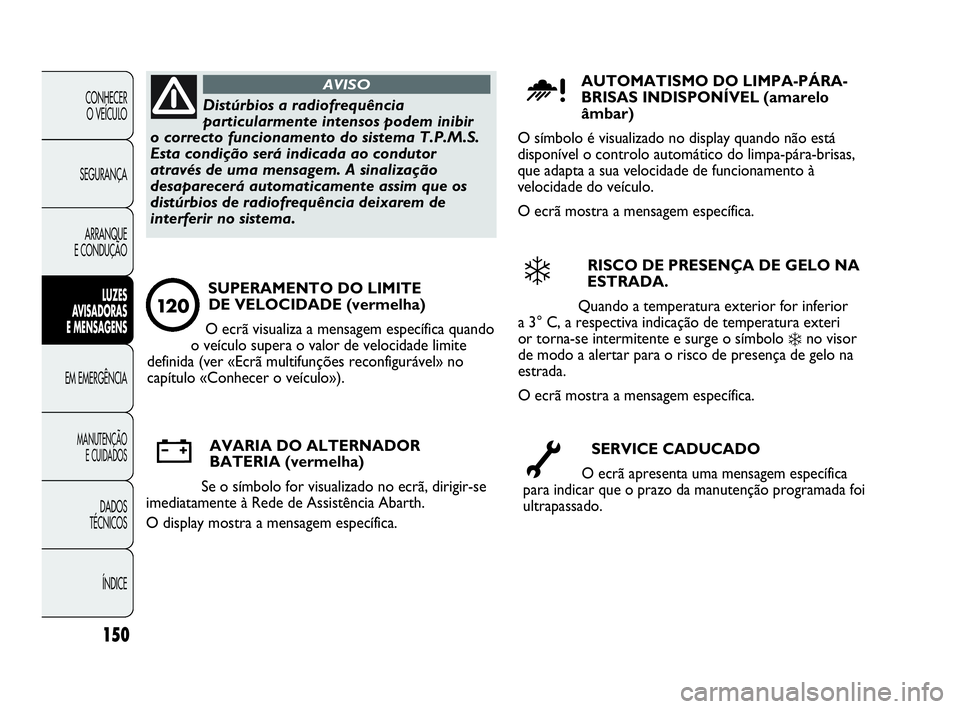

150
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
Distúrbios a radiofrequência
particularmente intensos podem inibir
o correcto funcionamento do sistema T.P.M.S.
Esta condição será indicada ao condutor
através de uma mensagem. A sinalização
desaparecerá automaticamente assim que os
distúrbios de radiofrequência deixarem de
interferir no sistema.
AVISOAUTOMATISMO DO LIMPA-PÁRA-
BRISAS INDISPONÍVEL (amarelo
âmbar)
O símbolo é visualizado no display quando não está
disponível o controlo automático do limpa-pára-brisas,
que adapta a sua velocidade de funcionamento à
velocidade do veículo.
O ecrã mostra a mensagem específica.
u
RISCO DE PRESENÇA DE GELO NA
ESTRADA.
Quando a temperatura exterior for inferior
a 3° C, a respectiva indicação de temperatura exteri
or torna-se intermitente e surge o símbolo
❄no visor
de modo a alertar para o risco de presença de gelo na
estrada.
O ecrã mostra a mensagem específica.
❄
SERVICE CADUCADO
O ecrã apresenta uma mensagem específica
para indicar que o prazo da manutenção programada foi
ultrapassado.õ
AVARIA DO ALTERNADOR
BATERIA (vermelha)
Se o símbolo for visualizado no ecrã, dirigir-se
imediatamente à Rede de Assistência Abarth.
O display mostra a mensagem específica.w
SUPERAMENTO DO LIMITE
DE VELOCIDADE (vermelha)
O ecrã visualiza a mensagem específica quando
o veículo supera o valor de velocidade limite
definida (ver «Ecrã multifunções reconfigurável» no
capítulo «Conhecer o veículo»).
12 0
141-150 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:51 Pagina 150

ARRANQUE DO MOTOR
ARRANQUE DE EMERGÊNCIA
Se a luz avisadora
Yno quadro de instrumentos
permanecer acesa de modo fixo, dirigir-se
imediatamente à Rede de Assistência Abarth.
EM EMERGÊNCIA
Em situações de emergência é aconselhável ligar para o número verde indicado no Livro de Garantia. Também
poderá conectar-se ao sítio www.fiat.com para procurar o concessionário da Rede de Assistência Abarth mais
próximo.
Este procedimento de arranque deve ser
efectuado por pessoal qualificado, uma
vez que manobras incorrectas podem provocar
descargas eléctricas de grande intensidade.
Além disso, o líquido existente na bateria é
venenoso e corrosivo, evitar o contacto com
a pele e os olhos. Recomendamos para não se
aproximar da bateria com chamas livres ou
cigarros acesos e não provocar faíscas.
AVISO
AVISO Para o procedimento de arranque com bateria
auxiliar, consultar o capítulo «Conhecimento do
veículo» no parágrafo «Sistema Start&Stop».
fig. 126F0U187Ab
ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EM EMERGÊNCIA
LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA CONHECER
O VEÍCULO
151
ARRANQUE COM BATERIA AUXILIAR
fig. 126
Se a bateria estiver descarregada, é possível ligar o motor
utilizando outra bateria, com capacidade igual ou pouco
superior em relação à descarregada. Aconselha-se a
dirigir-se à Rede de Assistência Abarth para o
controlo/substituição da bateria.
151-182 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:53 Pagina 151

ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EM EMERGÊNCIA
LUZES
AVISADORAS
E MENSAGENSARRANQUE
E CONDUÇÃOSEGURANÇACONHECER
O VEÍCULO
152
F0U128Abfig. 127
KIT DE REPARAÇÃO RÁPIDA
DOS PNEUS FIX&GO Automatic
O kit de reparação rápida dos pneus Fix&Go Automatic
está situado na bagageira.
O kit compreende fig. 127:
❒uma garrafa A que contém o líquido vedante,
equipada com:
– tubo de enchimento B
– selo autocolante C com a escrita «máx. 80 km/h»,
que deve ser colocado em posição bem visível pelo
condutor (no tablier porta-instrumentos) depois
da reparação do pneu;
❒folheto informativo (ver fig. 128), utilizado para
uma imediata utilização correcta do kit de reparação
rápida e posteriormente entregue ao pessoal que
deverá manusear o pneu tratado; ARRANQUE COM MANOBRAS DE INÉRCIA
Evitar totalmente o arranque por empurrão, reboque
ou tirando partido das descidas. Estas manobras podem
provocar o afluxo de combustível no catalisador e
danificá-lo irremediavelmente.
AVISO Enquanto o motor não estiver ligado, o
servofreio e a direcção assistida não estão activos, em
seguida é necessário exercer um esforço no pedal do
travão e no volante, muito maior que o habitual.
151-182 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:53 Pagina 152

ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EM EMERGÊNCIA
LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA CONHECER
O VEÍCULO

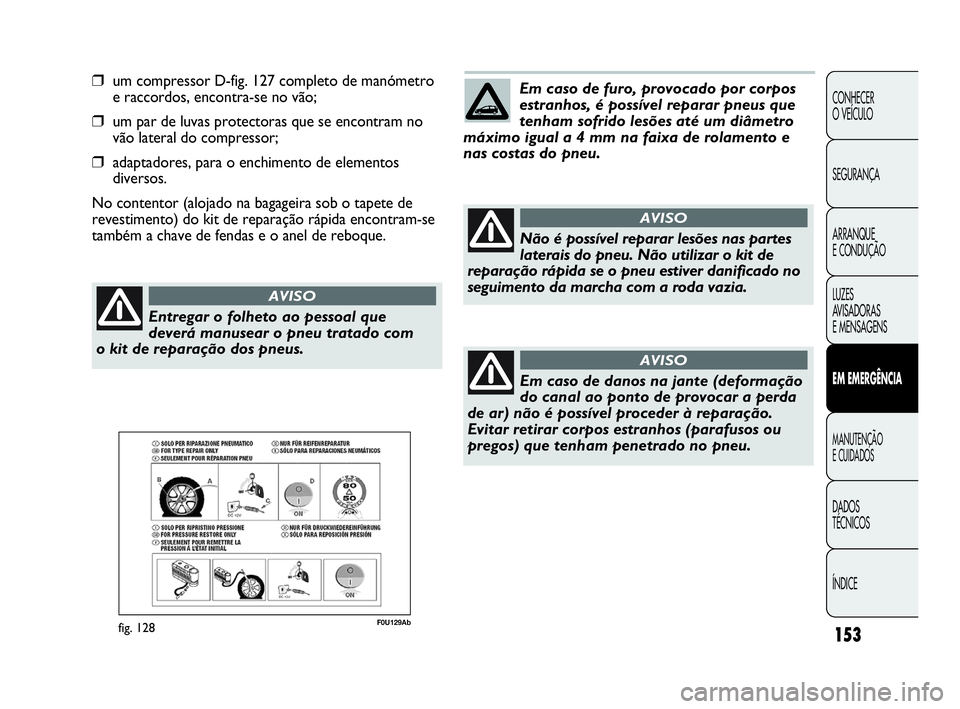

153
❒um compressor D-fig. 127 completo de manómetro
e raccordos, encontra-se no vão;
❒um par de luvas protectoras que se encontram no
vão lateral do compressor;
❒adaptadores, para o enchimento de elementos
diversos.
No contentor (alojado na bagageira sob o tapete de
revestimento) do kit de reparação rápida encontram-se
também a chave de fendas e o anel de reboque.
F0U129Abfig. 128
Entregar o folheto ao pessoal que
deverá manusear o pneu tratado com
o kit de reparação dos pneus.
AVISO
Em caso de furo, provocado por corpos
estranhos, é possível reparar pneus que
tenham sofrido lesões até um diâmetro
máximo igual a 4 mm na faixa de rolamento e
nas costas do pneu.
Não é possível reparar lesões nas partes
laterais do pneu. Não utilizar o kit de
reparação rápida se o pneu estiver danificado no
seguimento da marcha com a roda vazia.
AVISO
Em caso de danos na jante (deformação
do canal ao ponto de provocar a perda
de ar) não é possível proceder à reparação.
Evitar retirar corpos estranhos (parafusos ou
pregos) que tenham penetrado no pneu.
AVISO
151-182 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:53 Pagina 153

Substituir a embalagem que contém
o líquido vedante expirado. Não deitar
fora, no ambiente, a embalagem e o
líquido vedante. Eliminar conforme previsto pelas
normas nacionais e locais.
ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EM EMERGÊNCIA
LUZES
AVISADORAS
E MENSAGENSARRANQUE
E CONDUÇÃOSEGURANÇACONHECER
O VEÍCULO
154

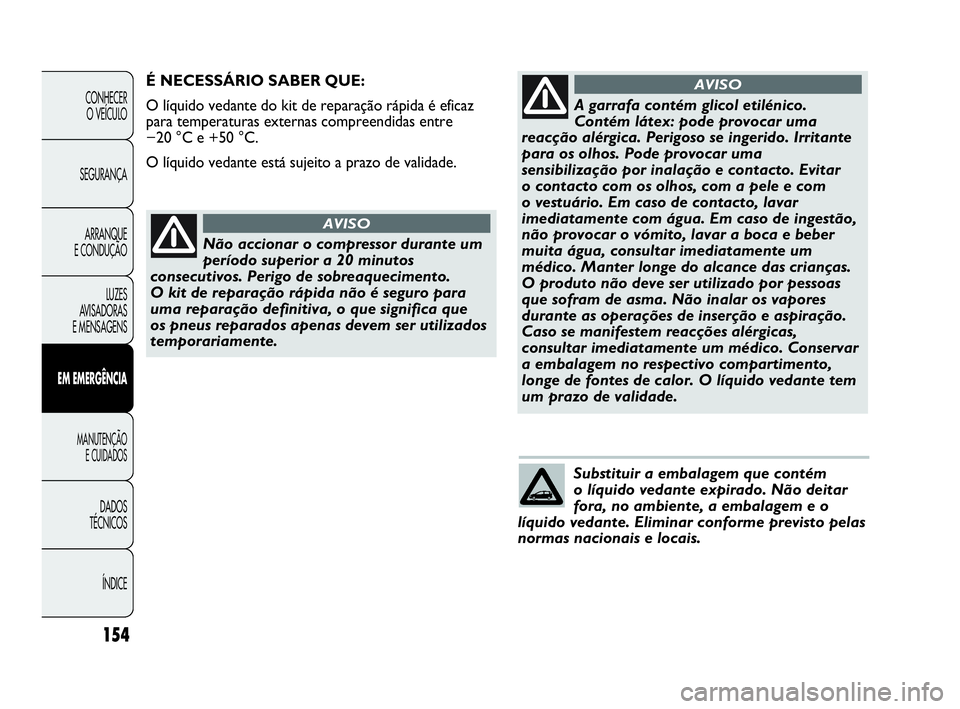

A garrafa contém glicol etilénico.
Contém látex: pode provocar uma
reacção alérgica. Perigoso se ingerido. Irritante
para os olhos. Pode provocar uma
sensibilização por inalação e contacto. Evitar
o contacto com os olhos, com a pele e com
o vestuário. Em caso de contacto, lavar
imediatamente com água. Em caso de ingestão,
não provocar o vómito, lavar a boca e beber
muita água, consultar imediatamente um
médico. Manter longe do alcance das crianças.
O produto não deve ser utilizado por pessoas
que sofram de asma. Não inalar os vapores
durante as operações de inserção e aspiração.
Caso se manifestem reacções alérgicas,
consultar imediatamente um médico. Conservar
a embalagem no respectivo compartimento,
longe de fontes de calor. O líquido vedante tem
um prazo de validade.
AVISOÉ NECESSÁRIO SABER QUE:
O líquido vedante do kit de reparação rápida é eficaz
para temperaturas externas compreendidas entre
−20 °C e +50 °C.
O líquido vedante está sujeito a prazo de validade.
Não accionar o compressor durante um
período superior a 20 minutos
consecutivos. Perigo de sobreaquecimento.
O kit de reparação rápida não é seguro para
uma reparação definitiva, o que significa que
os pneus reparados apenas devem ser utilizados
temporariamente.
AVISO
151-182 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:53 Pagina 154

F0U131Abfig. 130F0U130Abfig. 129

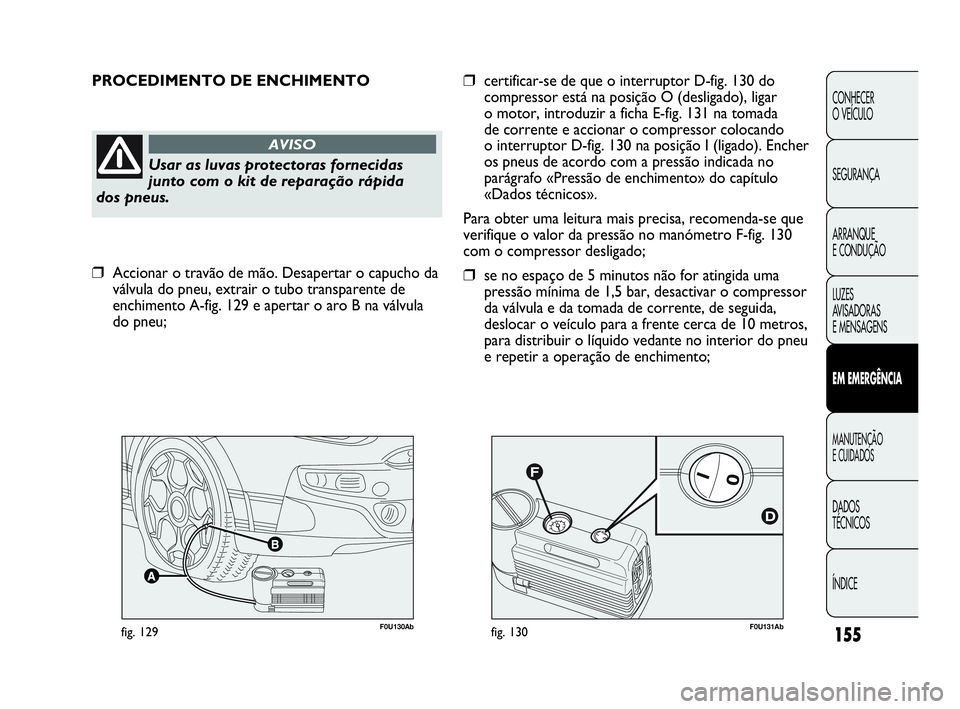

PROCEDIMENTO DE ENCHIMENTO
Usar as luvas protectoras fornecidas
junto com o kit de reparação rápida
dos pneus.
AVISO
❒certificar-se de que o interruptor D-fig. 130 do
compressor está na posição O (desligado), ligar
o motor, introduzir a ficha E-fig. 131 na tomada
de corrente e accionar o compressor colocando
o interruptor D-fig. 130 na posição I (ligado). Encher
os pneus de acordo com a pressão indicada no
parágrafo «Pressão de enchimento» do capítulo
«Dados técnicos».
Para obter uma leitura mais precisa, recomenda-se que
verifique o valor da pressão no manómetro F-fig. 130
com o compressor desligado;
❒se no espaço de 5 minutos não for atingida uma
pressão mínima de 1,5 bar, desactivar o compressor
da válvula e da tomada de corrente, de seguida,
deslocar o veículo para a frente cerca de 10 metros,
para distribuir o líquido vedante no interior do pneu
e repetir a operação de enchimento;
ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EM EMERGÊNCIA
LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA CONHECER
O VEÍCULO
155
❒Accionar o travão de mão. Desapertar o capucho da
válvula do pneu, extrair o tubo transparente de
enchimento A-fig. 129 e apertar o aro B na válvula
do pneu;
151-182 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:53 Pagina 155

156
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U133Abfig. 132

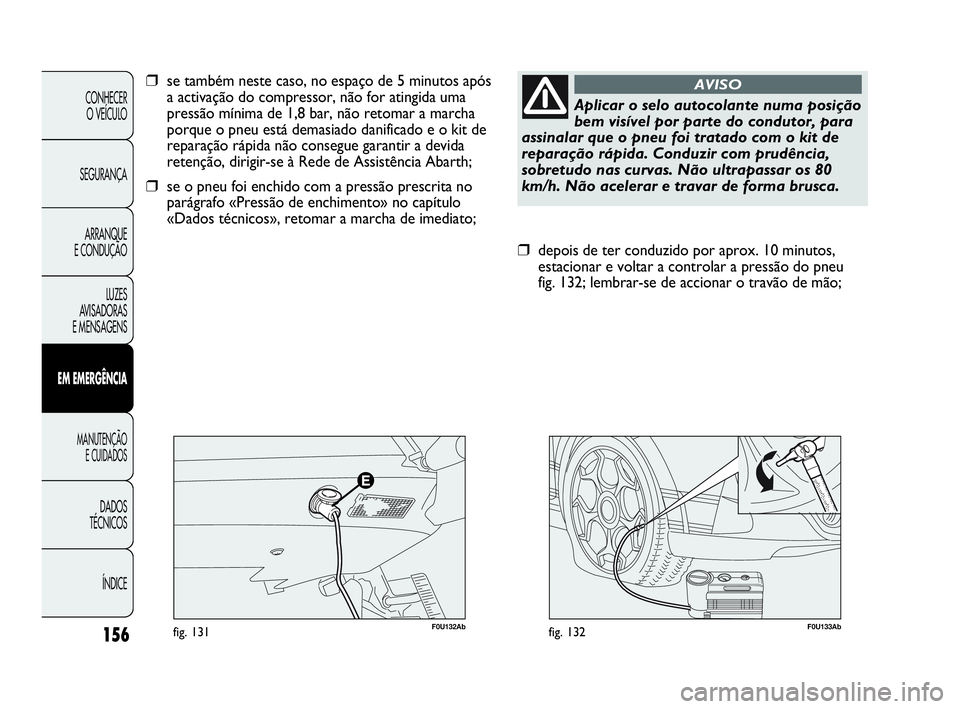

❒depois de ter conduzido por aprox. 10 minutos,
estacionar e voltar a controlar a pressão do pneu
fig. 132; lembrar-se de accionar o travão de mão;
Aplicar o selo autocolante numa posição
bem visível por parte do condutor, para
assinalar que o pneu foi tratado com o kit de
reparação rápida. Conduzir com prudência,
sobretudo nas curvas. Não ultrapassar os 80
km/h. Não acelerar e travar de forma brusca.
AVISO
F0U132Abfig. 131
❒se também neste caso, no espaço de 5 minutos após
a activação do compressor, não for atingida uma
pressão mínima de 1,8 bar, não retomar a marcha
porque o pneu está demasiado danificado e o kit de
reparação rápida não consegue garantir a devida
retenção, dirigir-se à Rede de Assistência Abarth;
❒se o pneu foi enchido com a pressão prescrita no
parágrafo «Pressão de enchimento» no capítulo
«Dados técnicos», retomar a marcha de imediato;
151-182 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:53 Pagina 156
