Abarth Punto 2014 Brugs- og vedligeholdelsesvejledning (in Danish)

LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

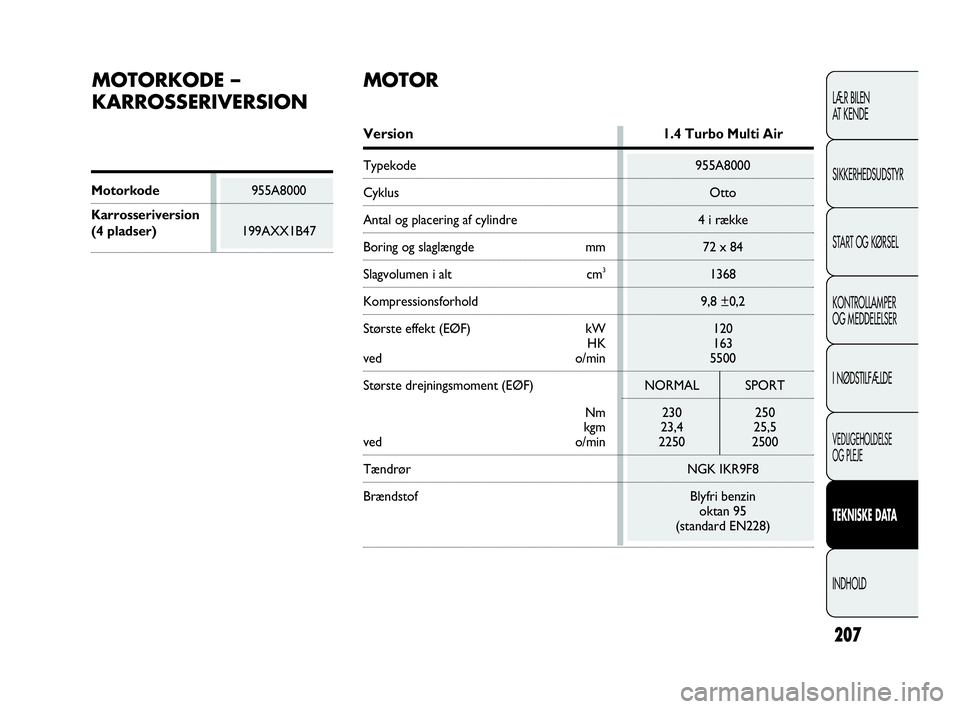

207
MOTORKODE –
KARROSSERIVERSION
Version1.4 Turbo Multi Air
Typekode 955A8000
Cyklus Otto
Antal og placering af cylindre 4 i række
Boring og slaglængde mm 72 x 84
Slagvolumen i alt cm31368
Kompressionsforhold 9,8 ±0,2
Største effekt (EØF) kW 120
HK 163
ved o/min 5500
Største drejningsmoment (EØF) NORMAL SPORT
Nm 230 250
kgm 23,4 25,5
ved o/min 2250 2500
Tændrør NGK IKR9F8
Brændstof Blyfri benzin
oktan 95
(standard EN228)
MOTOR
Motorkode955A8000
Karrosseriversion
(4 pladser)199AXX1B47
205-220 PUNTO Abarth DK 1ed 23-07-2012 8:52 Pagina 207

Seks fremgear, alle synkroniseret, samt bakgear
Med hydraulisk styring
På forhjulene
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

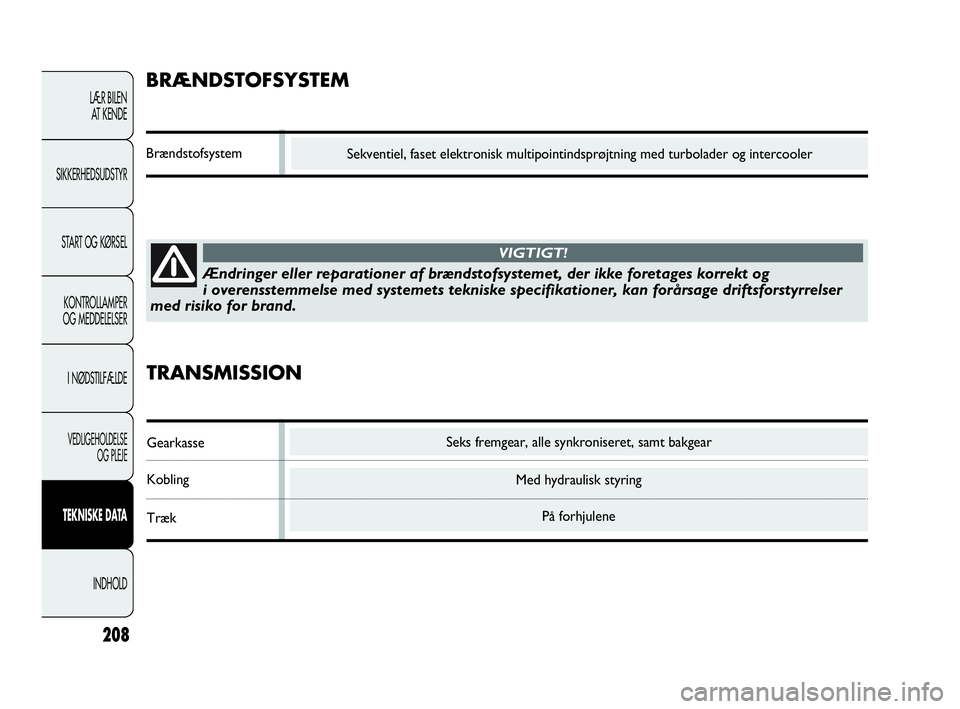

208
Ændringer eller reparationer af brændstofsystemet, der ikke foretages korrekt og
i overensstemmelse med systemets tekniske specifikationer, kan forårsage driftsforstyrrelser
med risiko for brand.
VIGTIGT!
Sekventiel, faset elektronisk multipointindsprøjtning med turbolader og intercooler
BRÆNDSTOFSYSTEM
Brændstofsystem
TRANSMISSION
Gearkasse
Kobling
Træk
205-220 PUNTO Abarth DK 1ed 23-07-2012 8:52 Pagina 208

Tandstangsstyring med elektrisk servo
11
STYRETØJ
Type
Vendediameter mellem fortove m
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

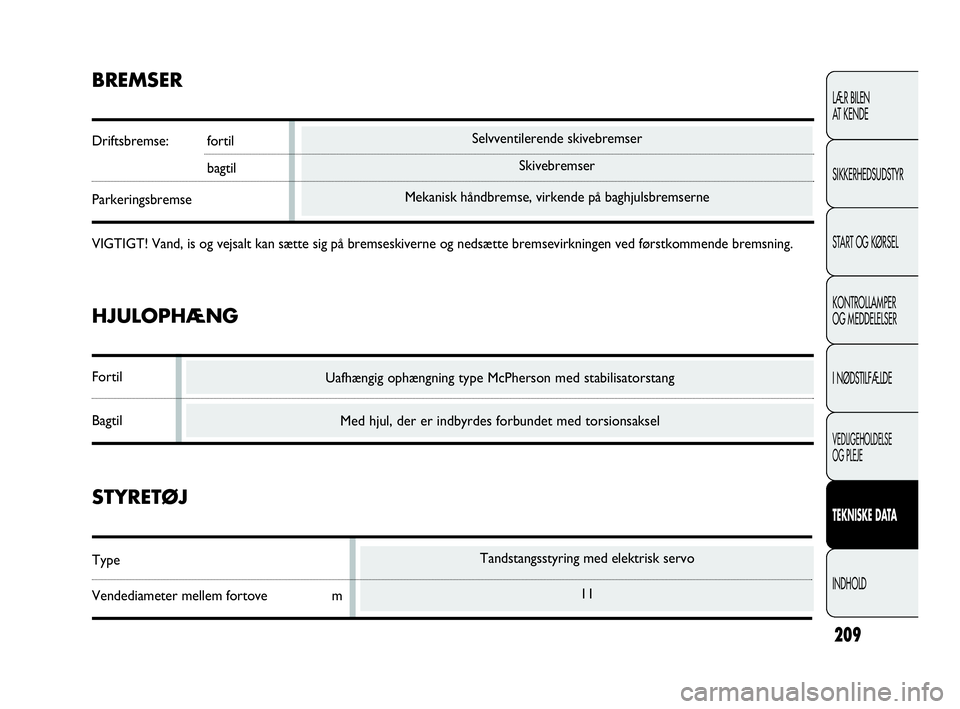

209
Selvventilerende skivebremser
Skivebremser
Mekanisk håndbremse, virkende på baghjulsbremserne
Med hjul, der er indbyrdes forbundet med torsionsaksel
Uafhængig ophængning type McPherson med stabilisatorstang
BREMSER
Driftsbremse: fortil
bagtil
Parkeringsbremse
VIGTIGT! Vand, is og vejsalt kan sætte sig på bremseskiverne og nedsætte bremsevirkningen ved førstkommende bremsning.
HJULOPHÆNG
Fortil
Bagtil
205-220 PUNTO Abarth DK 1ed 23-07-2012 8:52 Pagina 209

LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

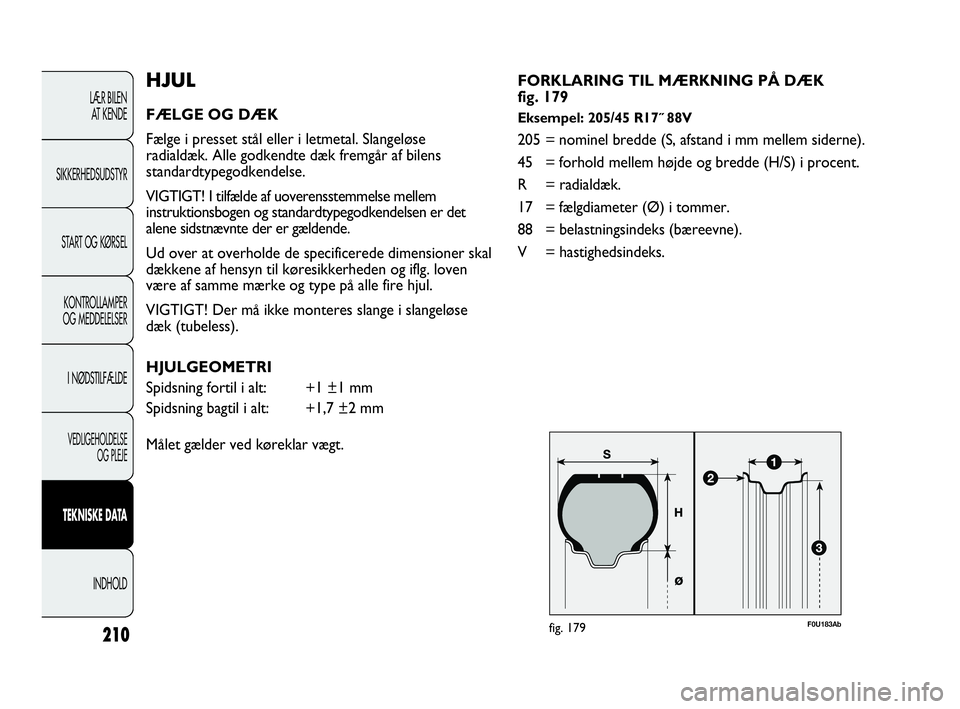

210
F0U183Abfig. 179
HJUL
FÆLGE OG DÆK
Fælge i presset stål eller i letmetal. Slangeløse
radialdæk. Alle godkendte dæk fremgår af bilens
standardtypegodkendelse.
VIGTIGT! I tilfælde af uoverensstemmelse mellem
instruktionsbogen og standardtypegodkendelsen er det
alene sidstnævnte der er gældende.
Ud over at overholde de specificerede dimensioner skal
dækkene af hensyn til køresikkerheden og iflg. loven
være af samme mærke og type på alle fire hjul.
VIGTIGT! Der må ikke monteres slange i slangeløse
dæk (tubeless).
HJULGEOMETRI
Spidsning fortil i alt: +1 ±1 mm
Spidsning bagtil i alt: +1,7 ±2 mm
Målet gælder ved køreklar vægt.FORKLARING TIL MÆRKNING PÅ DÆK
fig. 179Eksempel: 205/45 R17˝ 88V
205 = nominel bredde (S, afstand i mm mellem siderne).
45 = forhold mellem højde og bredde (H/S) i procent.
R = radialdæk.
17 = fælgdiameter (Ø) i tommer.
88 = belastningsindeks (bæreevne).
V = hastighedsindeks.
205-220 PUNTO Abarth DK 1ed 23-07-2012 8:52 Pagina 210

LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

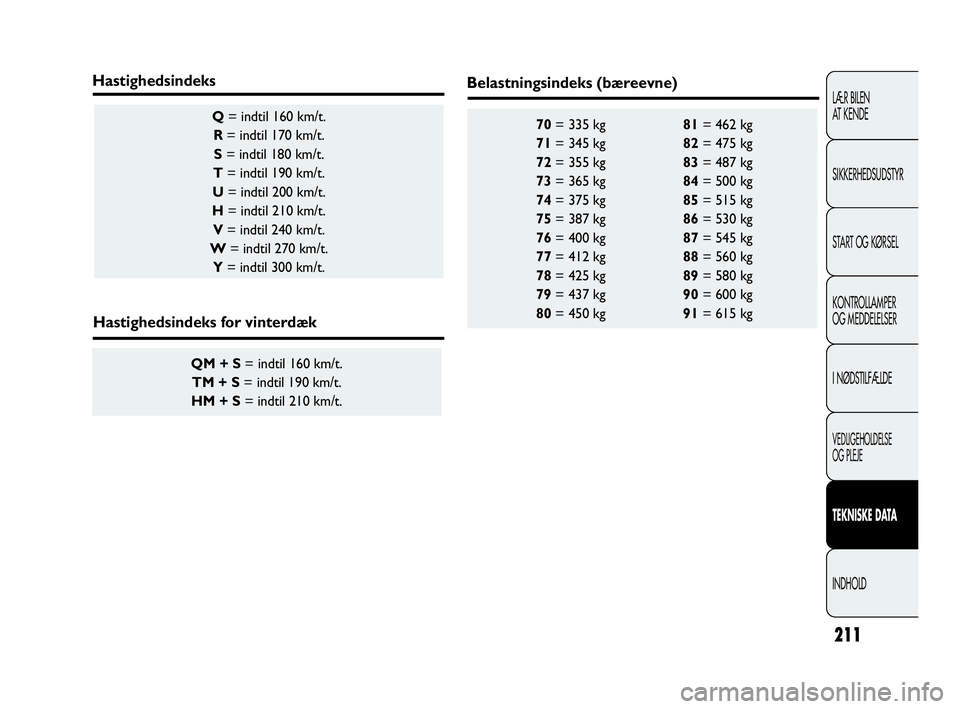

211
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Q= indtil 160 km/t.
R= indtil 170 km/t.
S= indtil 180 km/t.
T= indtil 190 km/t.
U= indtil 200 km/t.
H= indtil 210 km/t.
V= indtil 240 km/t.
W= indtil 270 km/t.
Y= indtil 300 km/t.
QM + S= indtil 160 km/t.
TM + S= indtil 190 km/t.
HM + S= indtil 210 km/t.
Hastighedsindeks
Hastighedsindeks for vinterdæk
Belastningsindeks (bæreevne)
205-220 PUNTO Abarth DK 1ed 23-07-2012 8:52 Pagina 211

LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
212
FORKLARING TIL MÆRKNING PÅ FÆLGE
fig. 179
Eksempel: 7J x 17 ET39
7 = fælgdiameter i tommer 1.
J = profil af fælgkant (forhøjningen i siden som
vulsten på dækket ligger an mod)
2.
17 = nominel fælgdiameter i tommer (svarer til den
indvendige diameter af det dæk der skal
monteres)
3= Ø.
ET39 = indpresningsdybde (afstanden fra fælgmidten til
anlægsfladen mod navet).DÆK MED FÆLGBESKYTTELSE fig. 180
Ved brug af integrerede hjulkapsler
(afhængigt af versioner/markeder), der er
fastgjort (ved hjælp af fjeder) til metalfælgen og
dæk, som ikke er oprindelige, eftersalg, og
udstyret med „Fælgbeskyttelse“, må der IKKE
monteres hjulkapsler. Brug af dæk og
hjulkapsler, der ikke passer, kan føre til
pludselig tab af dæktryk.
VIGTIGT!
F0U195Abfig. 180
205-220 PUNTO Abarth DK 1ed 23-07-2012 8:52 Pagina 212

LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
213
Version Fælge (**) Fabriksmonterede dæk
1.4 Turbo Multi Air6½J x 17 ET 36 205/45 R17 88V
7Jx17 ET 39 215/45 R17 91Y (*)
(*) Dæk uden mulighed for kæde
(**) Akselafstand for hjulbolte 100 mm og hjulbolte M12 x 1,5. Anvend kun foreskrevne hjul til denne bil.
DÆKTRYK VED KOLDE DÆK (bar)
Dæk Halvt lastet Fuldt lastet
For Bag For Bag
205/45 R17 88V 2,4 2,2 2,7 2,4
215/45 R17 91Y 2,3 2,1 2,3 2,3
Læg 0,3 bar til de specificerede dæktryk hvis dækkene er varme, og kontrollér trykket igen når dækkene er kolde.
For vinterdæk skal trykket være 0,2 bar højere end specificeret ovenfor.
Ved kørsel med hastigheder over 160 km/t skal dækkene være oppumpet til trykkene for fuldt lastet bil.
Hvis T.P.M.S.-systemet er til stede, skal trykket være 0,1 bar højere specificeret ovenfor.
205-220 PUNTO Abarth DK 1ed 23-07-2012 8:52 Pagina 213

LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

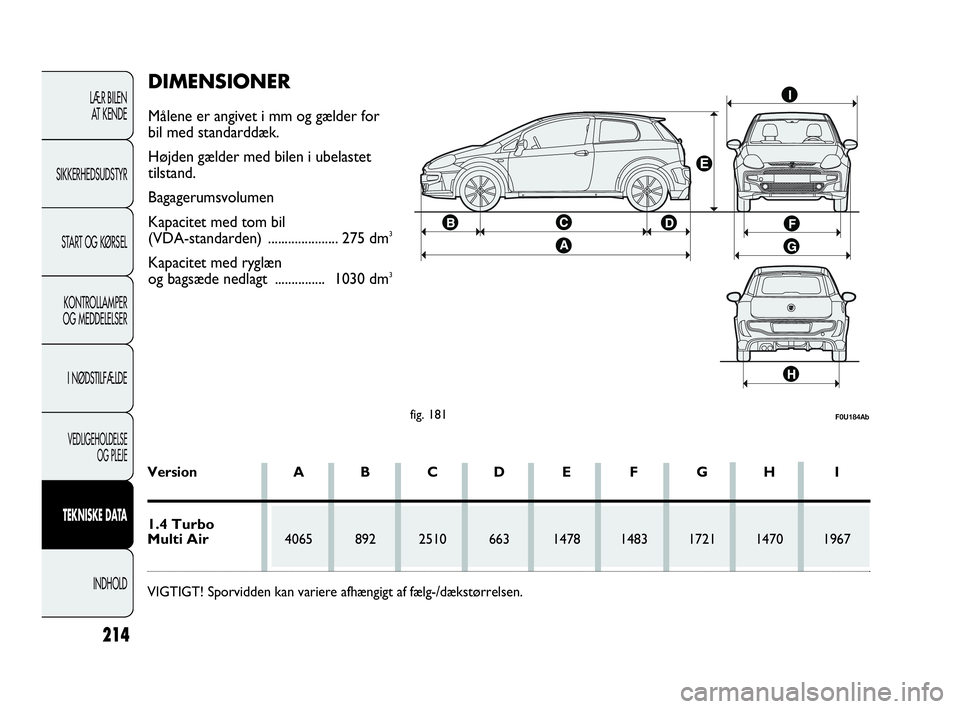

214
fig. 181F0U184Ab
Version A B C D E F G H I
1.4 Turbo
Multi Air4065 892 2510 663 1478 1483 1721 1470 1967
VIGTIGT! Sporvidden kan variere afhængigt af fælg-/dækstørrelsen.
DIMENSIONER
Målene er angivet i mm og gælder for
bil med standarddæk.
Højden gælder med bilen i ubelastet
tilstand.
Bagagerumsvolumen
Kapacitet med tom bil
(VDA-standarden) ..................... 275 dm
3
Kapacitet med ryglæn
og bagsæde nedlagt ............... 1030 dm3
205-220 PUNTO Abarth DK 1ed 23-07-2012 8:52 Pagina 214

LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

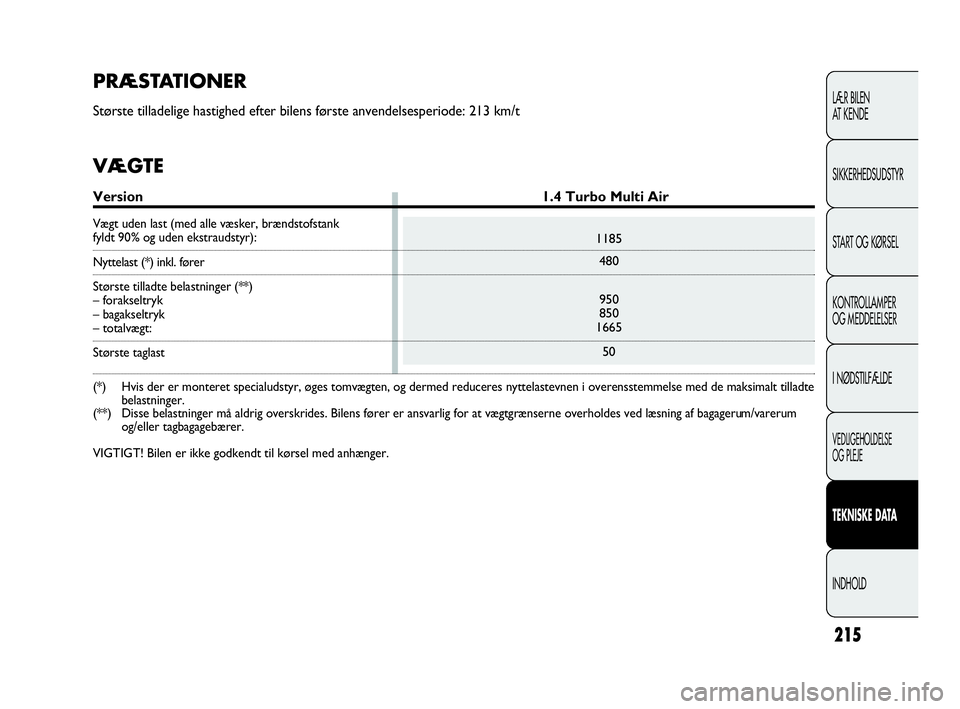

215
1185
480
950
850
1665
50
PRÆSTATIONER
Største tilladelige hastighed efter bilens første anvendelsesperiode: 213 km/t
VÆGTE
Version 1.4 Turbo Multi Air
Vægt uden last (med alle væsker, brændstofstank fyldt 90% og uden ekstraudstyr):
Nyttelast (*) inkl. fører
Største tilladte belastninger (**)
– forakseltryk
– bagakseltryk
– totalvægt:
Største taglast
(*) Hvis der er monteret specialudstyr, øges tomvægten, og dermed reduceres nyttelastevnen i overensstemmelse med de maksimalt tilladte
belastninger.
(**) Disse belastninger må aldrig overskrides. Bilens fører er ansvarlig for at vægtgrænserne overholdes ved læsning af bagagerum/varerum
og/eller tagbagagebærer.
VIGTIGT! Bilen er ikke godkendt til kørsel med anhænger.
205-220 PUNTO Abarth DK 1ed 23-07-2012 8:53 Pagina 215

LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
216
Blyfri benzin, oktantal ikke under 95
(standard EN 228)
Blanding af lige dele demineraliseret vand
og PARAFLU
UP(❒)
SELENIA ABARTH 5W-40
TUTELA TRANSMISSION
GEARFORCE
TUTELA TOP 4
Blanding af vand og
TUTELA PROFESSIONAL SC 35
45
5 ÷ 7
6,0
2,6
3,0
1,5
0,5
2,2
PÅFYLDNINGSDATA
1.4 Turbo Multi Air Foreskrevet brændstofog originale produkter
Tank: liter
inkl. en reserve på: liter
Motorens kølesystem: liter
Motorens oliesump: kgMotorens oliesump og filter: kg
Gearkasse med differentiale: kg
Hydraulisk bremsesystem: kg
Sprinklervæskebeholder for front-
og bagrudevasker: liter
(
❒) Ved meget belastende klimatiske forhold anbefales brug af en blanding på 60% af PARAFLUUPog 40% demineraliseret vand.
