Abarth Punto 2014 Brugs- og vedligeholdelsesvejledning (in Danish)

LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
217

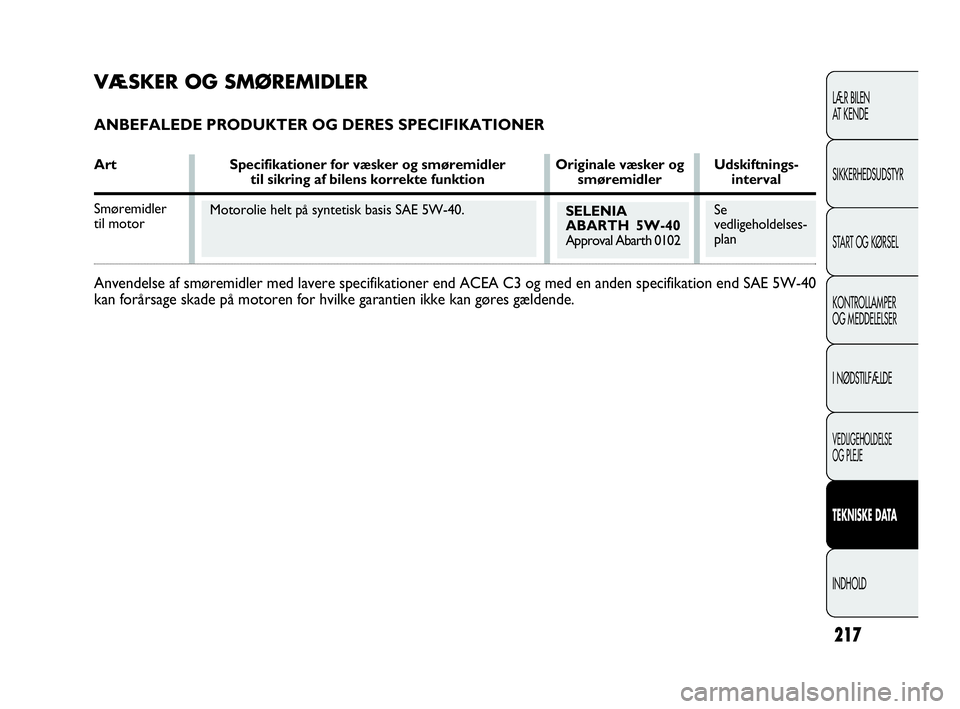

VÆSKER OG SMØREMIDLER
ANBEFALEDE PRODUKTER OG DERES SPECIFIKATIONER
Art Specifikationer for væsker og smøremidler Originale væsker og Udskiftnings-til sikring af bilens korrekte funktion smøremidler interval
Smøremidler
til motor
Anvendelse af smøremidler med lavere specifikationer end ACEA C3 og med en anden specifikation end SAE 5W-40
kan forårsage skade på motoren for hvilke garantien ikke kan gøres gældende.
Motorolie helt på syntetisk basis SAE 5W-40.SELENIA
ABARTH 5W-40
Approval Abarth 0102Se
vedligeholdelses-
plan
205-220 PUNTO Abarth DK 1ed 23-07-2012 8:53 Pagina 217

LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
218
Manuel gearkasse
med differentiale
Homokinetiske led
i hjulsiden
Homokinetiske led
i differentialesiden
Hydrauliske
bremse- og
koblingssystemer
Kølekredsløb.
Brugskoncentration:
50% demineraliseret
vand og 50%
PARAFLUUP(❒)
Anvendes fortyndet
eller
koncentreret
Olie på syntetisk basis, SAE 75W
Kvalifikation FIAT 9.55550-MZ6
Fedt med molybdændisulfid, modstandsdygtigt
over for høje temperaturer.
Kvalifikation FIAT 9.55580. Konsistens NL.GI. 1-2
Syntetisk fedt baseret på polyurea til høje temperaturer.
Kvalifikation FIAT 9.55580. Konsistens NL.GI. 2
Syntetisk væske F.M.V.S.S. nr. 116 DOT 4, ISO 4925,
SAE J1704, CUNA NC 956- 01.
Kvalifikation FIAT 9.55597
Beskyttelsesmiddel mod frost (rød farve) på basis af
inhiberet monoætylenglykol, med organisk formulering.
Opfylder standarderne CUNA NC 956-16 og ASTM D
3306. Kvalifikation FIAT 9.55523
Blanding af alkohol, vand og tensider CUNA NC 956-II
Kvalifikation FIAT 9.55522.TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F0002.F10
TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07
TUTELA STAR 325
Contractual Technical
Reference N° F301.D03
TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
PARAFLU
UP(*)
Contractual Technical
Reference N° F101.M01
TUTELA
PROFESSIONAL SC 35Contractual Technical
Reference N° F201.D02
Kølervæske
Sprinklervæske til
rudevaskere Smøreolier og
smørefedt til
motorens
transmission
Bremsevæske Art Specifikationer for væsker og smøremidler Originale væsker og Anvendelse
til sikring af bilens korrekte funktion smøremidler
(*) VIGTIGT! Bland eller efterfyld ikke med væsker som har andre specifikationer end den der i forvejen findes i systemet.
(❒) Under særligt kolde klimaforhold anbefales det at anvende en blanding af 60% PARAFLU
UPog 40% demineraliseret vand.
205-220 PUNTO Abarth DK 1ed 23-07-2012 8:53 Pagina 218

LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
219

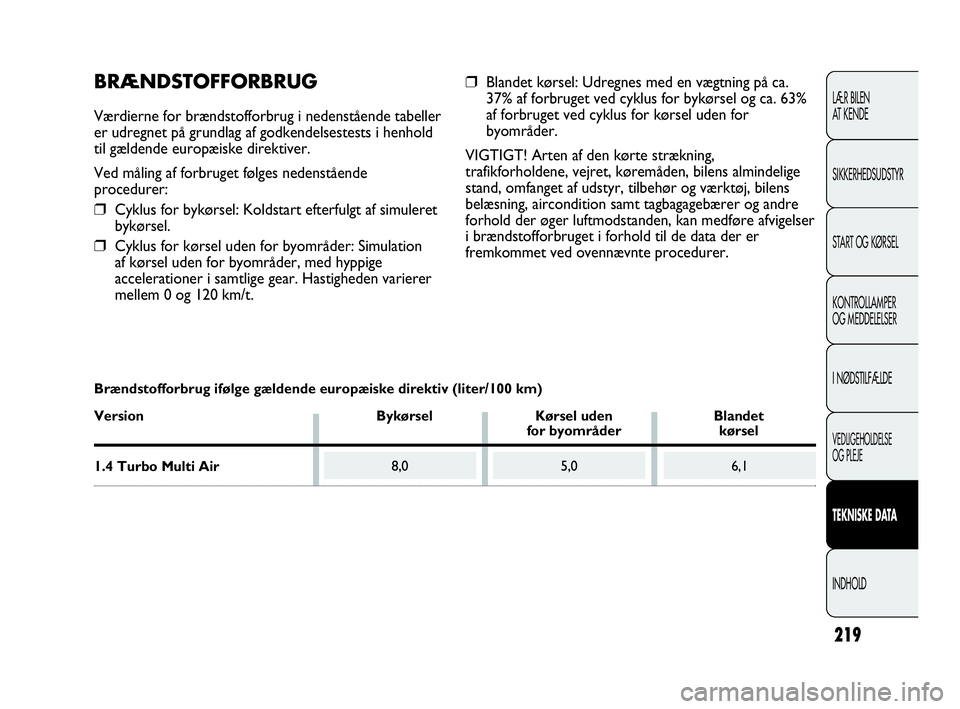

Brændstofforbrug ifølge gældende europæiske direktiv (liter/100 km)
Version Bykørsel Kørsel uden Blandet
for byområder kørsel
1.4 Turbo Multi Air 8,05,06,1
BRÆNDSTOFFORBRUG
Værdierne for brændstofforbrug i nedenstående tabeller
er udregnet på grundlag af godkendelsestests i henhold
til gældende europæiske direktiver.
Ved måling af forbruget følges nedenstående
procedurer:
❒Cyklus for bykørsel: Koldstart efterfulgt af simuleret
bykørsel.
❒Cyklus for kørsel uden for byområder: Simulation
af kørsel uden for byområder, med hyppige
accelerationer i samtlige gear. Hastigheden varierer
mellem 0 og 120 km/t.
❒Blandet kørsel: Udregnes med en vægtning på ca.
37% af forbruget ved cyklus for bykørsel og ca. 63%
af forbruget ved cyklus for kørsel uden for
byområder.
VIGTIGT! Arten af den kørte strækning,
trafikforholdene, vejret, køremåden, bilens almindelige
stand, omfanget af udstyr, tilbehør og værktøj, bilens
belæsning, aircondition samt tagbagagebærer og andre
forhold der øger luftmodstanden, kan medføre afvigelser
i brændstofforbruget i forhold til de data der er
fremkommet ved ovennævnte procedurer.
205-220 PUNTO Abarth DK 1ed 23-07-2012 8:53 Pagina 219

LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
220
142
CO2-EMISSIONER
De CO2-emissioner i udstødningen der er anført i nedenstående tabel, refererer til blandet kørsel.
Version CO2-emissioner ifølge gældende europæiske direktiv (g/km)
1.4 Turbo Multi Air
205-220 PUNTO Abarth DK 1ed 23-07-2012 8:53 Pagina 220

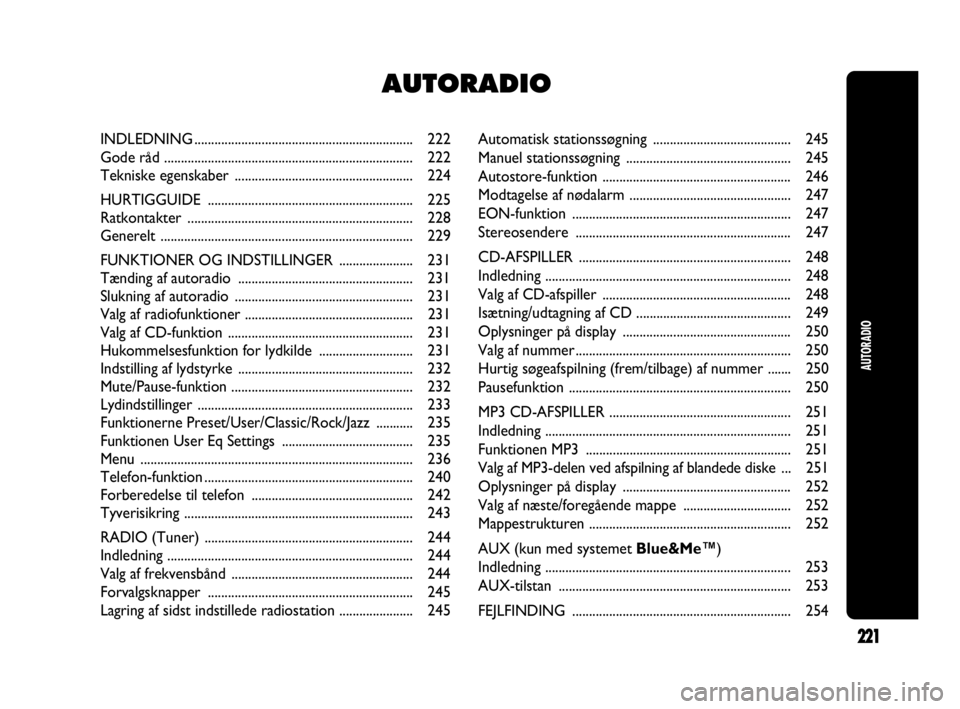

Automatisk stationssøgning ......................................... 245
Manuel stationssøgning ................................................. 245
Autostore-funktion ........................................................ 246
Modtagelse af nødalarm ................................................ 247
EON-funktion ................................................................. 247
Stereosendere ................................................................ 247
CD-AFSPILLER ............................................................... 248
Indledning ......................................................................... 248
Valg af CD-afspiller ........................................................ 248
Isætning/udtagning af CD .............................................. 249
Oplysninger på display .................................................. 250
Valg af nummer................................................................ 250
Hurtig søgeafspilning (frem/tilbage) af nummer ....... 250
Pausefunktion .................................................................. 250
MP3 CD-AFSPILLER ...................................................... 251
Indledning ......................................................................... 251
Funktionen MP3 ............................................................. 251
Valg af MP3-delen ved afspilning af blandede diske ... 251
Oplysninger på display .................................................. 252
Valg af næste/foregående mappe ................................ 252
Mappestrukturen ............................................................ 252
AUX (kun med systemet Blue&Me™)
Indledning ......................................................................... 253
AUX-tilstan ..................................................................... 253
FEJLFINDING ................................................................. 254
AUTORADIO
INDLEDNING................................................................. 222
Gode råd .......................................................................... 222
Tekniske egenskaber ..................................................... 224
HURTIGGUIDE ............................................................. 225
Ratkontakter ................................................................... 228
Generelt ........................................................................... 229
FUNKTIONER OG INDSTILLINGER ...................... 231
Tænding af autoradio .................................................... 231
Slukning af autoradio ..................................................... 231
Valg af radiofunktioner .................................................. 231
Valg af CD-funktion ....................................................... 231
Hukommelsesfunktion for lydkilde ............................ 231
Indstilling af lydstyrke .................................................... 232
Mute/Pause-funktion ...................................................... 232
Lydindstillinger ................................................................ 233
Funktionerne Preset/User/Classic/Rock/Jazz ........... 235
Funktionen User Eq Settings ....................................... 235
Menu ................................................................................. 236
Telefon-funktion.............................................................. 240
Forberedelse til telefon ................................................ 242
Tyverisikring .................................................................... 243
RADIO (Tuner) .............................................................. 244
Indledning ......................................................................... 244
Valg af frekvensbånd ...................................................... 244
Forvalgsknapper ............................................................. 245
Lagring af sidst indstillede radiostation ...................... 245
AUTORADIO
221
221-256 PUNTO Abarth DK 1ed 23-07-2012 8:54 Pagina 221

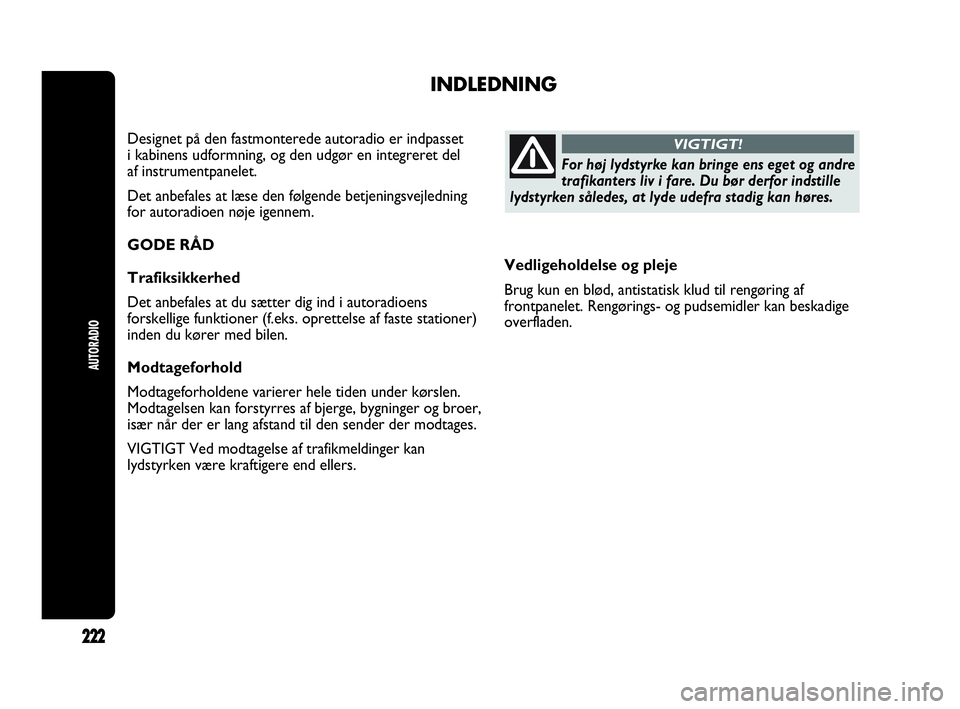

Vedligeholdelse og pleje
Brug kun en blød, antistatisk klud til rengøring af
frontpanelet. Rengørings- og pudsemidler kan beskadige
overfladen.
INDLEDNING
Designet på den fastmonterede autoradio er indpasset
i kabinens udformning, og den udgør en integreret del
af instrumentpanelet.
Det anbefales at læse den følgende betjeningsvejledning
for autoradioen nøje igennem.
GODE RÅD
Trafiksikkerhed
Det anbefales at du sætter dig ind i autoradioens
forskellige funktioner (f.eks. oprettelse af faste stationer)
inden du kører med bilen.
Modtageforhold
Modtageforholdene varierer hele tiden under kørslen.
Modtagelsen kan forstyrres af bjerge, bygninger og broer,
især når der er lang afstand til den sender der modtages.
VIGTIGT Ved modtagelse af trafikmeldinger kan
lydstyrken være kraftigere end ellers.
For høj lydstyrke kan bringe ens eget og andre
trafikanters liv i fare. Du bør derfor indstille
lydstyrken således, at lyde udefra stadig kan høres.
VIGTIGT!
AUTORADIO
222
221-256 PUNTO Abarth DK 1ed 23-07-2012 8:54 Pagina 222

CD
Vær opmærksom på at snavs, ridser eller eventuelle
deformationer på CD’erne kan medføre spring
i afspilningen og dårlig lydkvalitet. Følg nedenstående råd
for at opnå optimale afspilningsbetingelser:
❒Brug kun CD’er med mærket:
AUTORADIO
223
❒Rengør CD’erne grundigt for eventuelle fingeraftryk og
støv med en blød klud. Hold CD’erne i yderkanten, og
rens dem fra midten ud mod kanten.
❒Anvend aldrig kemiske rensemidler (f.eks. spray,
antistatiske midler eller fortynder), da de kan beskadige
CD’ernes overflade.
❒Læg CD’en tilbage i coveret efter brugen, så den er
beskyttet.
❒Udsæt ikke CD’er for langvarig direkte sol, høj
temperatur eller fugt.
❒Sæt ikke mærkater på CD’en, og skriv ikke på den
indspillede overflade med pen eller blyant.
❒Undgå CD’er der er revnede, deformerede, stærkt
ridsede eller har andre skader, da dette kan medføre
fejlfunktion eller beskadigelse af afspilleren.
❒Den bedste lydgengivelse fås ved brug af originale
CD’er. Apparatet fungerer ikke nødvendigvis korrekt
ved brug af CD-R/RW’er som ikke er korrekt brændt
eller som har en maksimal kapacitet over 650 MB.
❒Brug ikke gængs CD-beskyttelsesfolie, og brug ikke
CD’er med stabilisatorer osv. Sådanne hjælpemidler
kan sætte sig fast i den indvendige mekanisme og
beskadige CD’en.
❒For kopibeskyttede CD’er kan der gå et par sekunder
inden afspilningen begynder. Ikke alle kopibeskyttede
CD’er kan nødvendigvis afspilles. Kopibeskyttelse er
ofte anført med lille eller vanskeligt læselig skrift på
CD-coveret. Sædvanligvis anvendes påskrifter som
„COPY CONTROL“, „COPY PROTECTED“, „THIS
CD CANNOT BE PLAYED ON A PC/MAC“ eller
symboler som:
❒CD-afspilleren kan læse størstedelen af de aktuelt
anvendte kommercielle kompressionssystemer, som
f.eks. LAME, BLADE, XING, FRAUNHOFER, men på
grund af den kontinuerlige udvikling af disse systemer
kan det ikke garanteres, at alle komprimerede
formater kan afspilles.
221-256 PUNTO Abarth DK 1ed 23-07-2012 8:54 Pagina 223

224
AUTORADIO

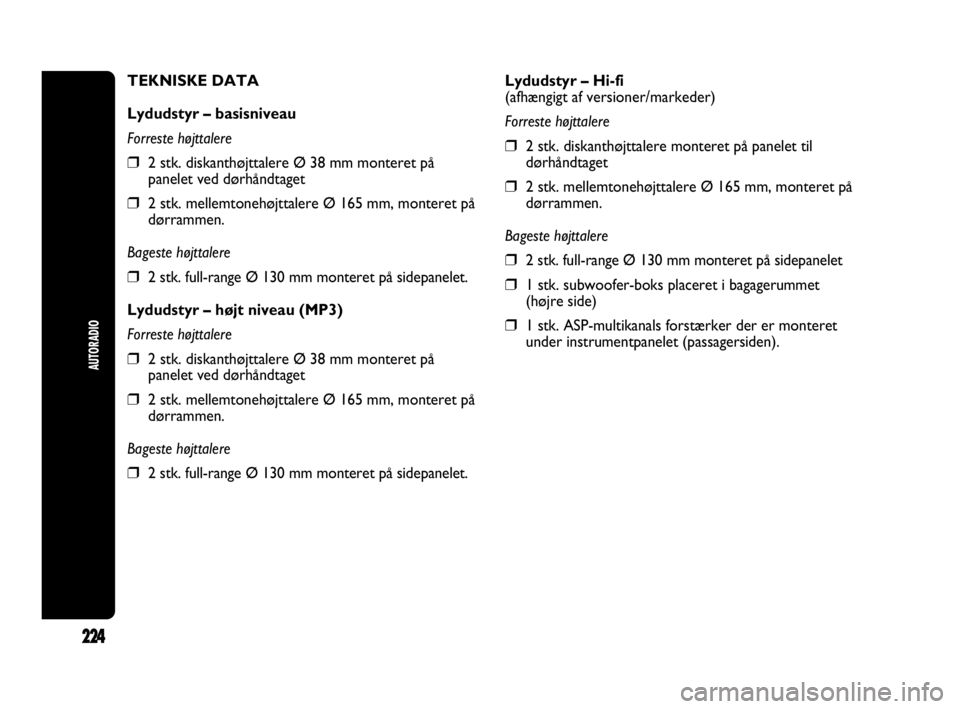

Lydudstyr – Hi-fi
(afhængigt af versioner/markeder)
Forreste højttalere
❒2 stk. diskanthøjttalere monteret på panelet til
dørhåndtaget
❒2 stk. mellemtonehøjttalere Ø 165 mm, monteret på
dørrammen.
Bageste højttalere
❒2 stk. full-range Ø 130 mm monteret på sidepanelet
❒1 stk. subwoofer-boks placeret i bagagerummet
(højre side)
❒1 stk. ASP-multikanals forstærker der er monteret
under instrumentpanelet (passagersiden). TEKNISKE DATA
Lydudstyr – basisniveau
Forreste højttalere
❒2 stk. diskanthøjttalere Ø 38 mm monteret på
panelet ved dørhåndtaget
❒2 stk. mellemtonehøjttalere Ø 165 mm, monteret på
dørrammen.
Bageste højttalere
❒2 stk. full-range Ø 130 mm monteret på sidepanelet.
Lydudstyr – højt niveau (MP3)
Forreste højttalere
❒2 stk. diskanthøjttalere Ø 38 mm monteret på
panelet ved dørhåndtaget
❒2 stk. mellemtonehøjttalere Ø 165 mm, monteret på
dørrammen.
Bageste højttalere
❒2 stk. full-range Ø 130 mm monteret på sidepanelet.
221-256 PUNTO Abarth DK 1ed 23-07-2012 8:54 Pagina 224

225
AUTORADIO
HURTIGGUIDE
Knap
FM
AM
MEDIA
GENERELLE FUNKTIONER
Tænding
Slukning
Valg af lydkilderne FM1, FM2, FM Autostore
Valg af lydkilderne MW1, MW2
Valg af lydkilderne CD/Media Player (kun med Blue&Me™)/
AUX (kun medBlue&Me™)
Funktion
Kort tryk på knappen
Kort tryk på knappen
Kort, gentaget tryk på knappen
Kort, gentaget tryk på knappen
Kort, gentaget tryk på knappen
F0U0542m
gON/OFF fig. 1
221-256 PUNTO Abarth DK 1ed 23-07-2012 8:54 Pagina 225

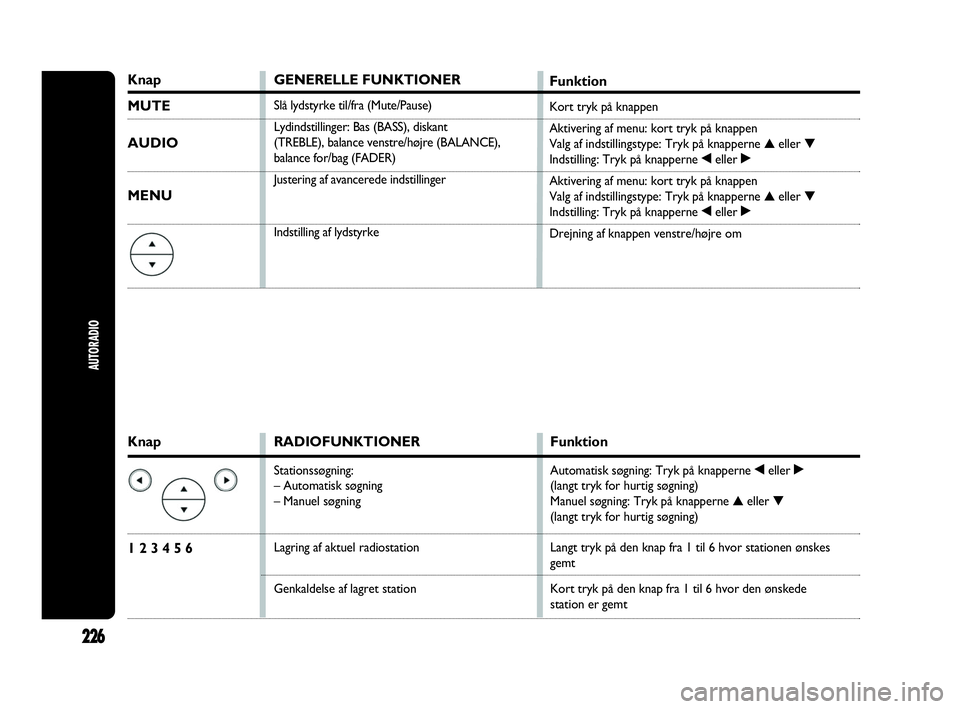

Knap
1 2 3 4 5 6
RADIOFUNKTIONER
Stationssøgning:
– Automatisk søgning
– Manuel søgning
Lagring af aktuel radiostation
Genkaldelse af lagret station
Funktion
Automatisk søgning: Tryk på knapperne ¯eller ˙
(langt tryk for hurtig søgning)
Manuel søgning: Tryk på knapperne ▲eller ▼
(langt tryk for hurtig søgning)
Langt tryk på den knap fra 1 til 6 hvor stationen ønskes
gemt
Kort tryk på den knap fra 1 til 6 hvor den ønskede
station er gemt
Knap
MUTE
AUDIO
MENU
GENERELLE FUNKTIONER
Slå lydstyrke til/fra (Mute/Pause)
Lydindstillinger: Bas (BASS), diskant
(TREBLE), balance venstre/højre (BALANCE),
balance for/bag (FADER)
Justering af avancerede indstillinger
Indstilling af lydstyrke
Funktion
Kort tryk på knappen
Aktivering af menu: kort tryk på knappen
Valg af indstillingstype: Tryk på knapperne ▲eller ▼
Indstilling: Tryk på knapperne ¯eller ˙
Aktivering af menu: kort tryk på knappen
Valg af indstillingstype: Tryk på knapperne ▲eller ▼
Indstilling: Tryk på knapperne ¯eller ˙
Drejning af knappen venstre/højre om
AUTORADIO
226
221-256 PUNTO Abarth DK 1ed 23-07-2012 8:54 Pagina 226
