Abarth Punto 2014 Návod na použitie a údržbu (in Slovak)

57
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

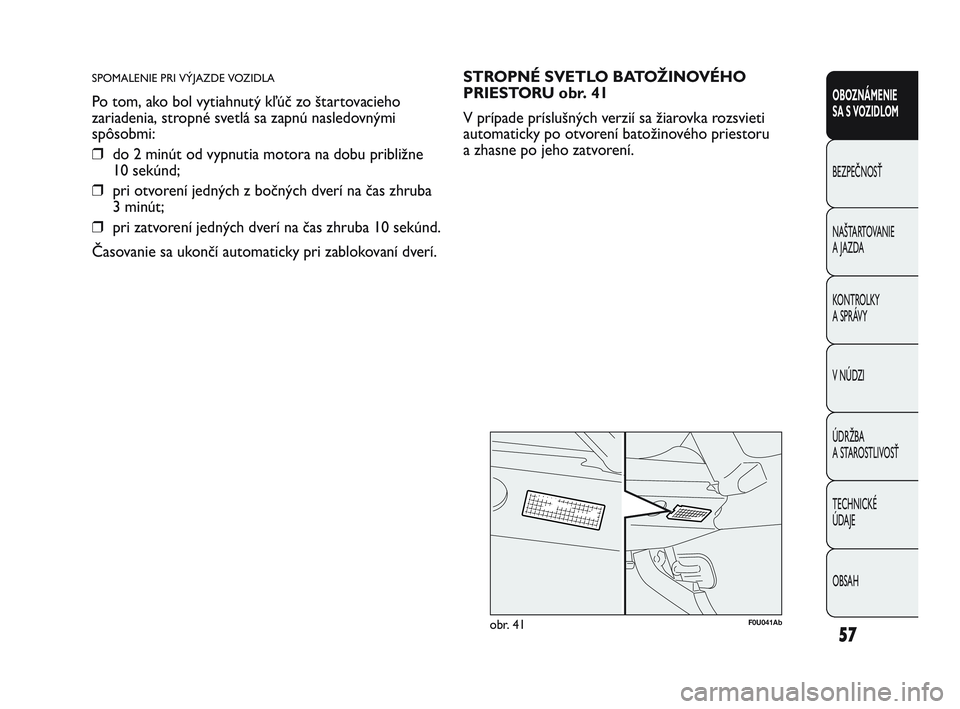

SPOMALENIE PRI VÝJAZDE VOZIDLA
Po tom, ako bol vytiahnutý kľúč zo štartovacieho
zariadenia, stropné svetlá sa zapnú nasledovnými
spôsobmi:
❒do 2 minút od vypnutia motora na dobu približne
10 sekúnd;
❒pri otvorení jedných z bočných dverí na čas zhruba
3 minút;
❒pri zatvorení jedných dverí na čas zhruba 10 sekúnd.
Časovanie sa ukončí automaticky pri zablokovaní dverí.
F0U041Abobr. 41
STROPNÉ SVETLO BATOŽINOVÉHO
PRIESTORU obr. 41
V prípade príslušných verzií sa žiarovka rozsvieti
automaticky po otvorení batožinového priestoru
a zhasne po jeho zatvorení.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 57

58
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U043Abobr. 43F0U044Abobr. 44
PARKOVACIE SVETLÁ
Zapnú sa, iba so štartovacím kľúčom v pozícii STOP
alebo vytiahnutým kľúčom, otočením prstenca ľavej
páky najprv do pozície
Oa následne do pozície 6
alebo 2.
Na prístrojovej doske sa rozsvieti kontrolka 3.
HMLOVÉ SVETLÁ obr. 44
(pre predpokladané verzie/trhy)
Zapnú sa, ak sú rozsvietené obrysové svetlá, stlačením
tlačidla 5.
Na prístrojovej doske sa rozsvieti kontrolka 5.
Po opätovnom stlačení tlačidla zhasnú.
Používanie hmlových svetiel je upravené cestnými
predpismi v krajine, v ktorej sa nachádzate.
Dodržiavajte predpisy.
OVLÁDANIE
NÚDZOVÉ SVETLÁ obr. 43
Zapnú sa stlačením spínača A, v ktorejkoľvek polohe
štartovacieho kľúča.
Ak je zariadenie zapnuté, na prístrojovej doske sa
rozsvietia kontrolky Îa ¥. Pre vypnutie znovu stlačte
vypínač. Použitie bezpečnostných svetiel, reguluje
cestný zákon tej ktorej krajiny, kde sa nachádzate.
Dodržiavajte predpisy.
Núdzové brzdenie
V prípade núdzového brzdenia sa automaticky
rozsvietia výstražné svetlá a súčasne sa na prístrojovej
doske rozsvietia kontrolky Îa ¥. Funkcia sa
automaticky vypne v okamihu, keď už nemá brzdenie
núdzový charakter. Táto funkcia oslobodzuje od
zákonných predpisov platných v akejkoľvek oblasti.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 58

59
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U046Abobr. 46
F0U045Abobr. 45

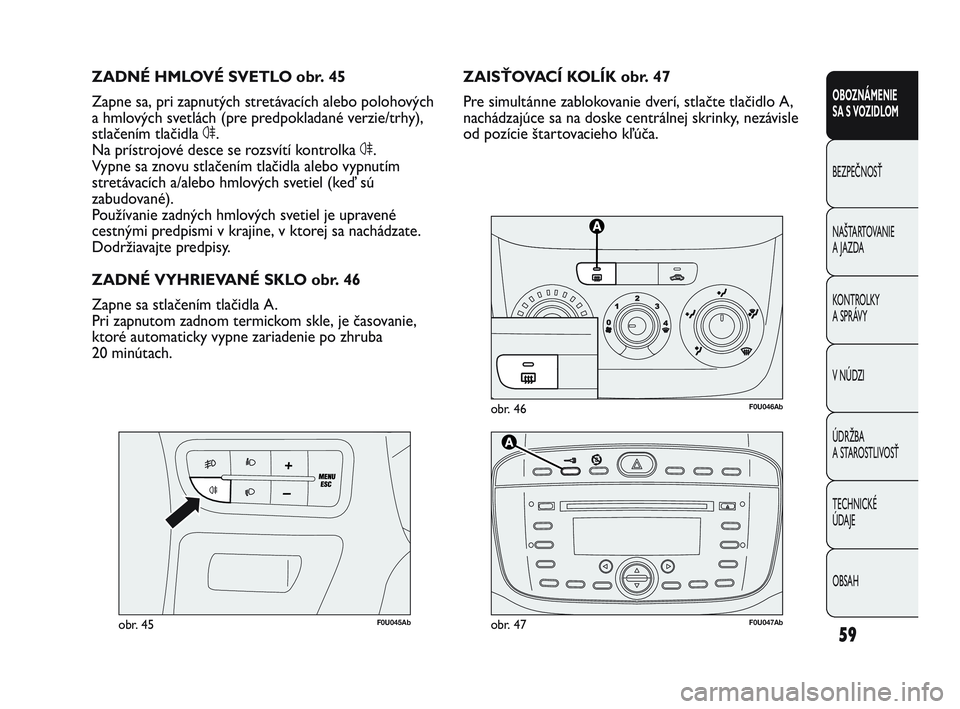

ZAISŤOVACÍ KOLÍK obr. 47
Pre simultánne zablokovanie dverí, stlačte tlačidlo A,
nachádzajúce sa na doske centrálnej skrinky, nezávisle
od pozície štartovacieho kľúča. ZADNÉ HMLOVÉ SVETLO obr. 45
Zapne sa, pri zapnutých stretávacích alebo polohových
a hmlových svetlách (pre predpokladané verzie/trhy),
stlačením tlačidla 4.
Na prístrojové desce se rozsvítí kontrolka 4.
Vypne sa znovu stlačením tlačidla alebo vypnutím
stretávacích a/alebo hmlových svetiel (keď sú
zabudované).
Používanie zadných hmlových svetiel je upravené
cestnými predpismi v krajine, v ktorej sa nachádzate.
Dodržiavajte predpisy.
ZADNÉ VYHRIEVANÉ SKLO obr. 46
Zapne sa stlačením tlačidla A.
Pri zapnutom zadnom termickom skle, je časovanie,
ktoré automaticky vypne zariadenie po zhruba
20 minútach.
F0U047Abobr. 47
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 59

60
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
SYSTÉM BLOKOVANIA PALIVA
Zapne sa v prípade nárazu a spôsobí:
❒prerušenie prívodu paliva a následné vypnutie
motora;
❒automatické odomknutie dverí;
❒rozsvietenie osvetlenia kabíny.
Spustenie systému je signalizované hlásením na displeji.
Dôkladne prezrite vozidlo, aby ste sa uistili, že nie sú
prítomné straty paliva, napr. v prázdnom motore, pod
vozidlom alebo v blízkosti nádrže. Po náraze otočte
kľúč v spínacej skrinke do polohy STOP, aby ste nevybili
akumulátor.
Pokiaľ po nehode cítite zápach paliva
alebo si všimnete straty z napájacieho
zariadenia, systém nezapínajte, aby ste sa vyhli
nebezpečenstvu požiaru.
POZOR
Odblokovanie dverí v prípade nehody
V prípade nárazu sa po zapnutí spínača blokovania
paliva automaticky odblokujú dvere, aby umožnili
prístup do kabíny zvonka vozidla a súčasne sa rozsvietia
svetlá vnútorných stropných svetiel. Je teda možné
otvoriť dvere zvnútra vozidla zatlačením na príslušné
ovládacie páčky.
Obnova systému blokovania paliva
Ak po náraze nenastal únik paliva a vozidlo je znovu
schopné jazdy, jeho správne fungovanie sa obnoví podľa
nasledovného postupu.
Pre obnovenie správneho fungovania vozidla je treba
urobiť nasledujúci postup:
❒otočte štartovací kľúč do polohy MAR;
❒zapnite smerový ukazovateľ doprava;
❒vypnite smerový ukazovateľ doprava;
❒zapnite smerový ukazovateľ doľava;
❒vypnite smerový ukazovateľ doľava;
❒zapnite smerový ukazovateľ doprava;
❒vypnite smerový ukazovateľ doprava;
❒zapnite smerový ukazovateľ doľava;
❒vypnite smerový ukazovateľ doľava;
❒otočenie kľúča do pozície STOP.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 60

61
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U048Abobr. 48
C
B
A
D
F0U049Abobr. 49

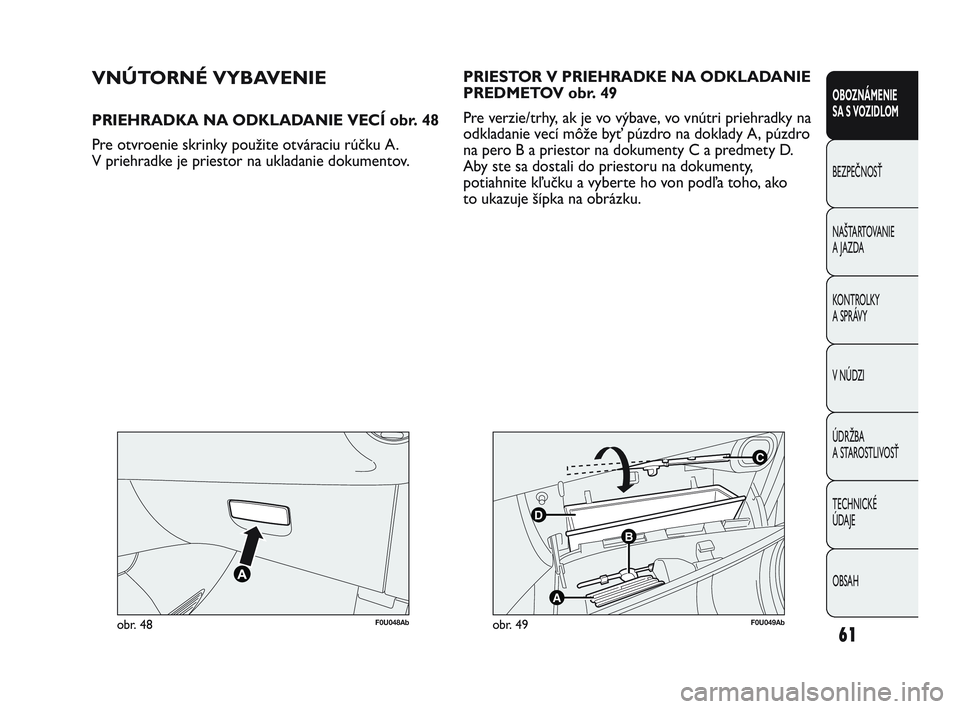

VNÚTORNÉ VYBAVENIE
PRIEHRADKA NA ODKLADANIE VECÍ obr. 48
Pre otvroenie skrinky použite otváraciu rúčku A.
V priehradke je priestor na ukladanie dokumentov.PRIESTOR V PRIEHRADKE NA ODKLADANIE
PREDMETOV obr. 49
Pre verzie/trhy, ak je vo výbave, vo vnútri priehradky na
odkladanie vecí môže byť púzdro na doklady A, púzdro
na pero B a priestor na dokumenty C a predmety D.
Aby ste sa dostali do priestoru na dokumenty,
potiahnite kľučku a vyberte ho von podľa toho, ako
to ukazuje šípka na obrázku.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 61

62
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U051Abobr. 50
F0U050Abobr. 51
BOČNÝ PRIESTOR NA PREDMETY
Priestor A-obr. 50 sa nachádza na prístrojovej doske,
naľavo od volantu.
Ak ho chcete otvoriť, stlačte kľučku B-obr. 51.
F0U052Abobr. 52
PRIESTOR NA CENTRÁLNOM TUNELI
Priestor A-obr. 52 v centrálnom tuneli pred ručnou
brzdou.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 62

63
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U054Abobr. 54
PREDNÁ OPIERKA RUKY
S ODKLADACÍM PRIESTOROM
(pre verzie/trhy, kde je vo výbave)
U niektorých verzií je medzi prednými sedadlami
k dispozícii opierka rúk A-obr. 53.
F0U202Abobr. 55
Pre uvedenie do normálnej užívacej polohy ho potlač
smerom dole, ako je uvedené na obrázku 53.
Stlačením tlačidla A-obr. 54 je možné zdvihnúť hornú
časť opierky, aby ste využili priestor B.
Stlačením páčky C, je možné posunúť opierku smerom
dole, oproti svojej bežnej polohe používania.
DVEROVÉ PRIEHRADKY obr. 55
Na čalunení dverí sú umiestnené priehradky
na predmety/dokumenty a držiak na fľaše.
F0U053Abobr. 53
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 63

64
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U057Abobr. 56

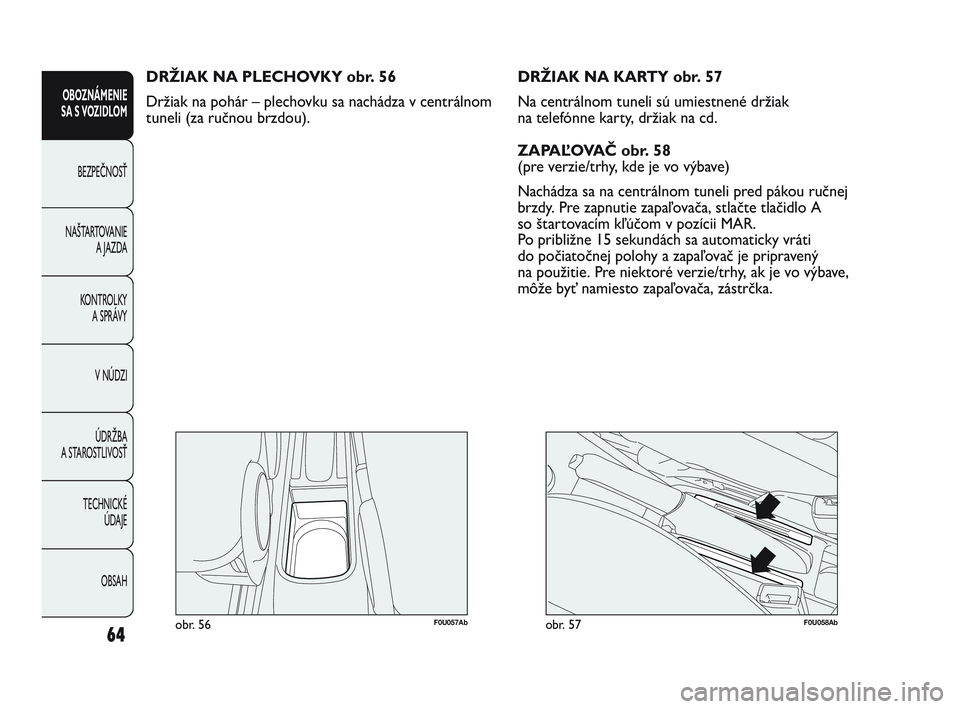

DRŽIAK NA PLECHOVKY obr. 56
Držiak na pohár – plechovku sa nachádza v centrálnom
tuneli (za ručnou brzdou).
F0U058Abobr. 57
DRŽIAK NA KARTY obr. 57
Na centrálnom tuneli sú umiestnené držiak
na telefónne karty, držiak na cd.
ZAPAĽOVAČ obr. 58
(pre verzie/trhy, kde je vo výbave)
Nachádza sa na centrálnom tuneli pred pákou ručnej
brzdy. Pre zapnutie zapaľovača, stlačte tlačidlo A
so štartovacím kľúčom v pozícii MAR.
Po približne 15 sekundách sa automaticky vráti
do počiatočnej polohy a zapaľovač je pripravený
na použitie. Pre niektoré verzie/trhy, ak je vo výbave,
môže byť namiesto zapaľovača, zástrčka.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 64

65
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U059Abobr. 58

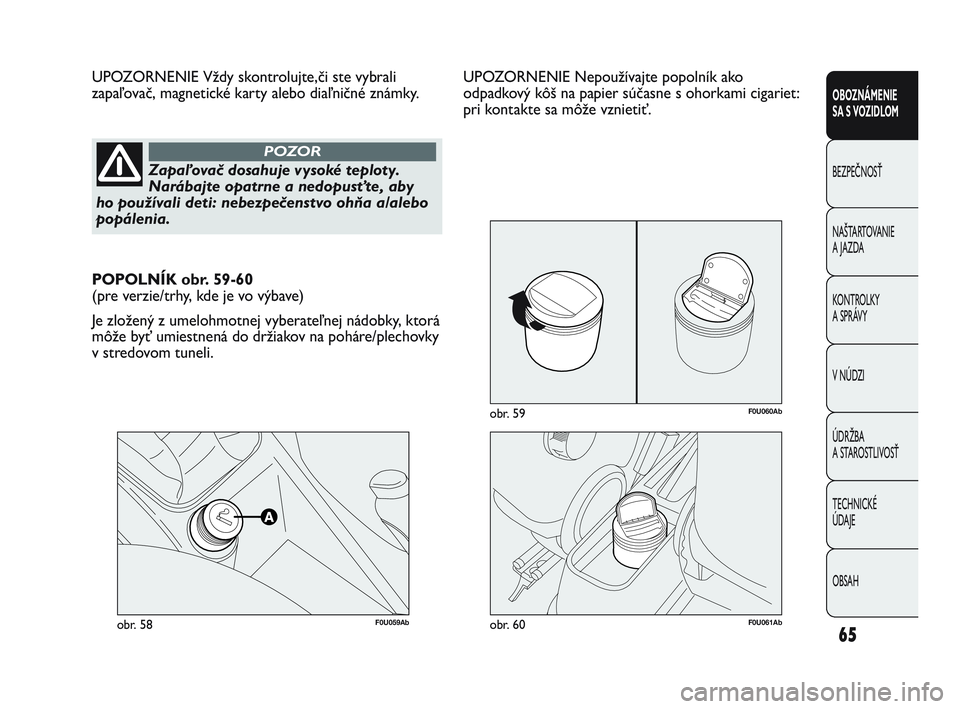

UPOZORNENIE Vždy skontrolujte,či ste vybrali
zapaľovač, magnetické karty alebo diaľničné známky.
Zapaľovač dosahuje vysoké teploty.
Narábajte opatrne a nedopusťte, aby
ho používali deti: nebezpečenstvo ohňa a/alebo
popálenia.
POZOR
F0U061Abobr. 60
F0U060Abobr. 59
POPOLNÍK obr. 59-60
(pre verzie/trhy, kde je vo výbave)
Je zložený z umelohmotnej vyberateľnej nádobky, ktorá
môže byť umiestnená do držiakov na poháre/plechovky
v stredovom tuneli.UPOZORNENIE Nepoužívajte popolník ako
odpadkový kôš na papier súčasne s ohorkami cigariet:
pri kontakte sa môže vznietiť.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 65

66
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U062Abobr. 61

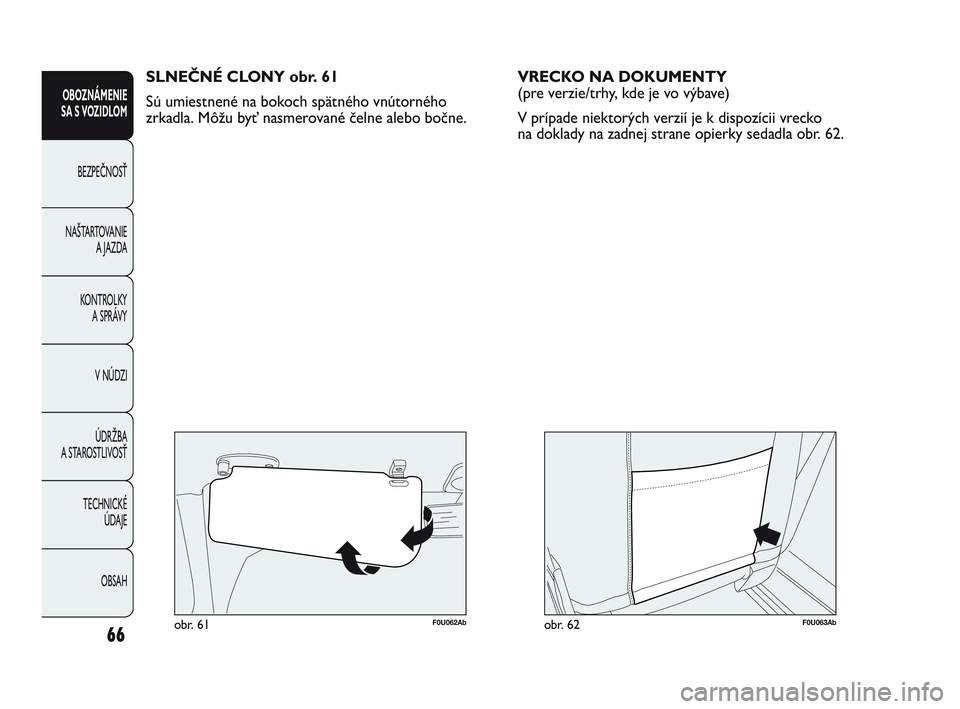

SLNEČNÉ CLONY obr. 61
Sú umiestnené na bokoch spätného vnútorného
zrkadla. Môžu byť nasmerované čelne alebo bočne.
F0U063Abobr. 62
VRECKO NA DOKUMENTY
(pre verzie/trhy, kde je vo výbave)
V prípade niektorých verzií je k dispozícii vrecko
na doklady na zadnej strane opierky sedadla obr. 62.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 66
