Abarth Punto 2014 Návod na použitie a údržbu (in Slovak)

67
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U064Abobr. 64

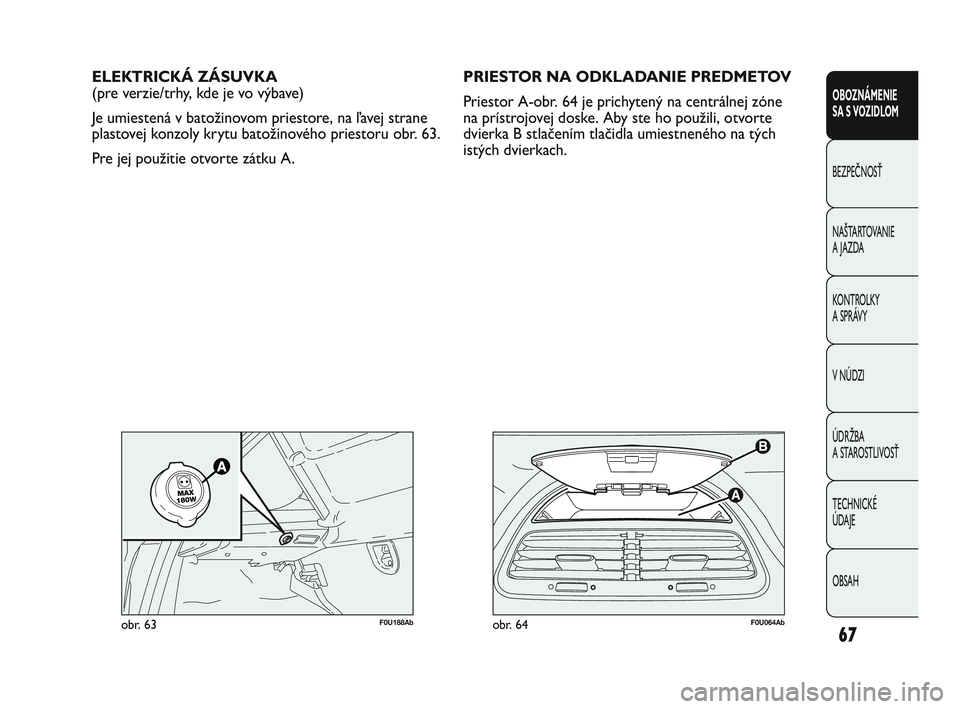

ELEKTRICKÁ ZÁSUVKA
(pre verzie/trhy, kde je vo výbave)
Je umiestená v batožinovom priestore, na ľavej strane
plastovej konzoly krytu batožinového priestoru obr. 63.
Pre jej použitie otvorte zátku A.
F0U188Abobr. 63
PRIESTOR NA ODKLADANIE PREDMETOV
Priestor A-obr. 64 je prichytený na centrálnej zóne
na prístrojovej doske. Aby ste ho použili, otvorte
dvierka B stlačením tlačidla umiestneného na tých
istých dvierkach.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 67

68
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U065Abobr. 65

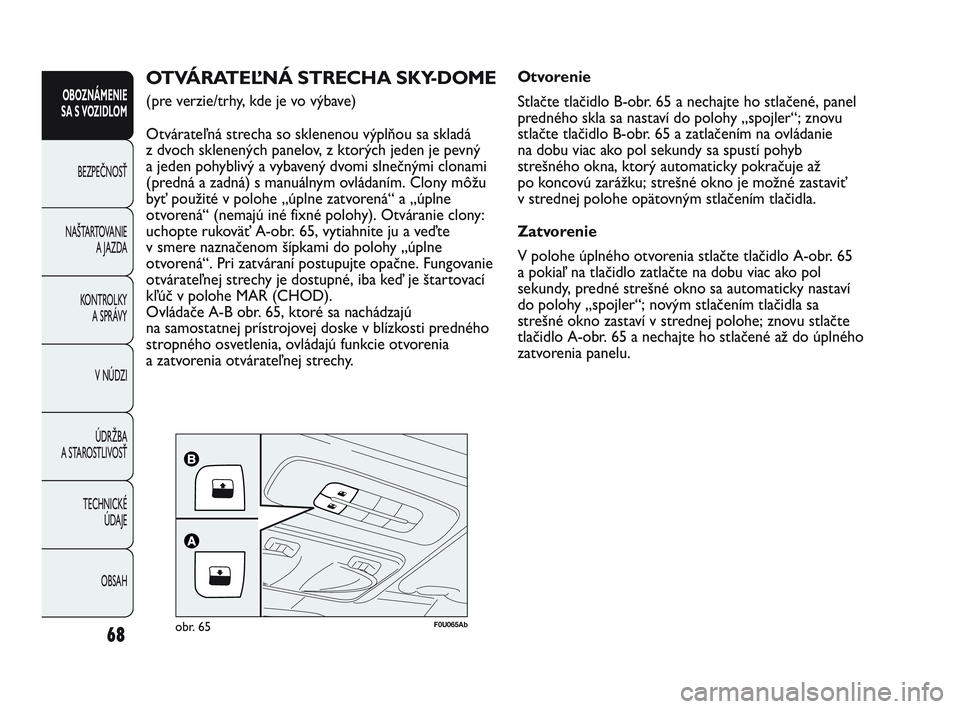

OTVÁRATEĽNÁ STRECHA SKY-DOME
(pre verzie/trhy, kde je vo výbave)
Otvárateľná strecha so sklenenou výplňou sa skladá
z dvoch sklenených panelov, z ktorých jeden je pevný
a jeden pohyblivý a vybavený dvomi slnečnými clonami
(predná a zadná) s manuálnym ovládaním. Clony môžu
byť použité v polohe „úplne zatvorená“ a „úplne
otvorená“ (nemajú iné fixné polohy). Otváranie clony:
uchopte rukoväť A-obr. 65, vytiahnite ju a veďte
v smere naznačenom šípkami do polohy „úplne
otvorená“. Pri zatváraní postupujte opačne. Fungovanie
otvárateľnej strechy je dostupné, iba keď je štartovací
kľúč v polohe MAR (CHOD).
Ovládače A-B obr. 65, ktoré sa nachádzajú
na samostatnej prístrojovej doske v blízkosti predného
stropného osvetlenia, ovládajú funkcie otvorenia
a zatvorenia otvárateľnej strechy.Otvorenie
Stlačte tlačidlo B-obr. 65 a nechajte ho stlačené, panel
predného skla sa nastaví do polohy „spojler“; znovu
stlačte tlačidlo B-obr. 65 a zatlačením na ovládanie
na dobu viac ako pol sekundy sa spustí pohyb
strešného okna, ktorý automaticky pokračuje až
po koncovú zarážku; strešné okno je možné zastaviť
v strednej polohe opätovným stlačením tlačidla.
Zatvorenie
V polohe úplného otvorenia stlačte tlačidlo A-obr. 65
a pokiaľ na tlačidlo zatlačte na dobu viac ako pol
sekundy, predné strešné okno sa automaticky nastaví
do polohy „spojler“; novým stlačením tlačidla sa
strešné okno zastaví v strednej polohe; znovu stlačte
tlačidlo A-obr. 65 a nechajte ho stlačené až do úplného
zatvorenia panelu.
029-068 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:36 Pagina 68

69
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
Pri vystupovaní z automobilu vždy
vytiahnite kľúč zo zapaľovania,
zabránite tak tomu, aby otvárateľná strecha
náhodným spustením nespôsobila
nebezpečenstvo pre osoby, ktoré zostali
v automobile: nesprávne používanie strechy
môže byť nebezpečné. Pred a v priebehu
ovládania sa vždy ubezpečte, že spolujazdci nie
sú vystavení nebezpečenstvu poranenia,
spôsobeného priamo pohybujúcou sa strechou,
či osobnými predmetmi, ktoré by zachytila
alebo do ktorých by narazila.
POZOR
Ak je namontovaný priečny nosič
predmetov, odporúčame stropné okno
používať iba v polohe „spojler“.
Ak je na streche sneh alebo ľad, stropné
okno neotvárajte: riskujete, že ho
poškodíte.
ZARIADENIE NA PREVENCIU ZACHYTENIA
Otvárateľná strecha je vybavená bezpečnostným
systémom na prevenciu zachytenia, ktoré je schopné
rozoznať prípadný výskyt počas otvárania okna,
ak dôjde k takejto situácii, systém preruší a okamžite
obráti chod skla.
069-108 PUNTO Abarth SK 1ed.qxd 23-07-2012 16:00 Pagina 69

POČIATOČNÁ FÁZA
Ako následok odpojenia akumulátora alebo prerušenia
ochrannou poistkou je potrebné znovu spustiť
fungovanie otváracej strechy.
Postupujte nasledujúcim spôsobom:
❒stlačte tlačidlo A-obr. 65 do polohy zatvorenia;
❒tlačidlo nechajte stlačené tak, aby sa strecha
sklopením úplne zatvorila;
❒po úplnom zatvorení strechy vyčkajte na zastavenie
elektrického motora strechy.
Pri vystupovaní z automobilu vždy vytiahnite kľúč
zo zapaľovania, zabránite tak tomu, aby otvárateľná
strecha náhodným spustením nespôsobila
nebezpečenstvo pre osoby, ktoré zostali v automobile:
nesprávne používanie strechy môže byť nebezpečné.
Pred a počas pohybu strechy sa vždy ubezpečte,
či spolujazdci nie sú vystavení riziku zranení, ktoré by
im mohla priamo spôsobiť pohybujúca sa strecha alebo
osobné veci, ktoré by mohla strecha stiahnuť alebo
do nich naraziť.
F0U066Abobr. 66
NÚDZOVÝ POHYB
V prípade chybného fungovania spínača, otvárateľná
strecha môže byť ovládaná ručne, postupovať
nasledujúcim spôsobom:
❒demontujte ochranný kryt na vnútornom poťahu
medzi oboma slnečnými clonami;
❒vezmite si imbusový kľúč, ktorý je súčasťou dodávky
a ktorý sa nachádza v skrinke na nástroje
v batožinovom priestore vozidla;
❒kľúč z výbavy nasaďte do otvoru A-obr. 66 a otočte:
– v smere hodinových ručičiek na otvorenie strechy;
– proti smeru hodinových ručičiek, aby sa strecha
zatvorila.
70
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
069-108 PUNTO Abarth SK 1ed.qxd 23-07-2012 16:00 Pagina 70

71
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

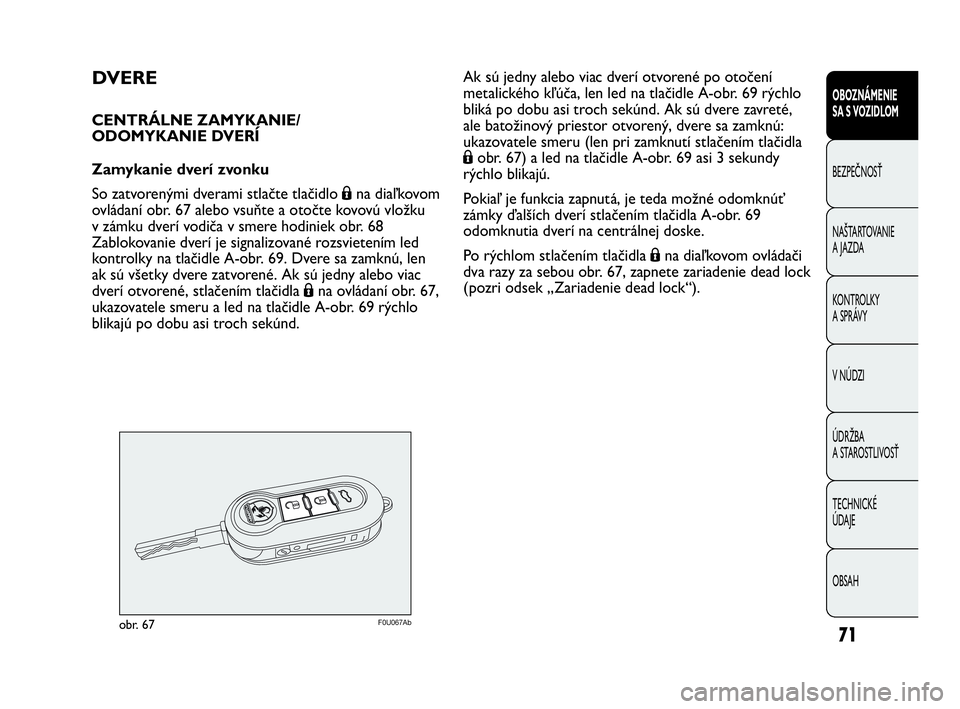

DVERE
CENTRÁLNE ZAMYKANIE/
ODOMYKANIE DVERÍ
Zamykanie dverí zvonku
So zatvorenými dverami stlačte tlačidlo Ána diaľkovom
ovládaní obr. 67 alebo vsuňte a otočte kovovú vložku
v zámku dverí vodiča v smere hodiniek obr. 68
Zablokovanie dverí je signalizované rozsvietením led
kontrolky na tlačidle A-obr. 69. Dvere sa zamknú, len
ak sú všetky dvere zatvorené. Ak sú jedny alebo viac
dverí otvorené, stlačením tlačidla Ána ovládaní obr. 67,
ukazovatele smeru a led na tlačidle A-obr. 69 rýchlo
blikajú po dobu asi troch sekúnd.
F0U067Abobr. 67
Ak sú jedny alebo viac dverí otvorené po otočení
metalického kľúča, len led na tlačidle A-obr. 69 rýchlo
bliká po dobu asi troch sekúnd. Ak sú dvere zavreté,
ale batožinový priestor otvorený, dvere sa zamknú:
ukazovatele smeru (len pri zamknutí stlačením tlačidla
Áobr. 67) a led na tlačidle A-obr. 69 asi 3 sekundy
rýchlo blikajú.
Pokiaľ je funkcia zapnutá, je teda možné odomknúť
zámky ďalších dverí stlačením tlačidla A-obr. 69
odomknutia dverí na centrálnej doske.
Po rýchlom stlačením tlačidla Ána diaľkovom ovládači
dva razy za sebou obr. 67, zapnete zariadenie dead lock
(pozri odsek „Zariadenie dead lock“).
069-108 PUNTO Abarth SK 1ed.qxd 23-07-2012 16:00 Pagina 71

72
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U069Abobr. 69F0U068Abobr. 68

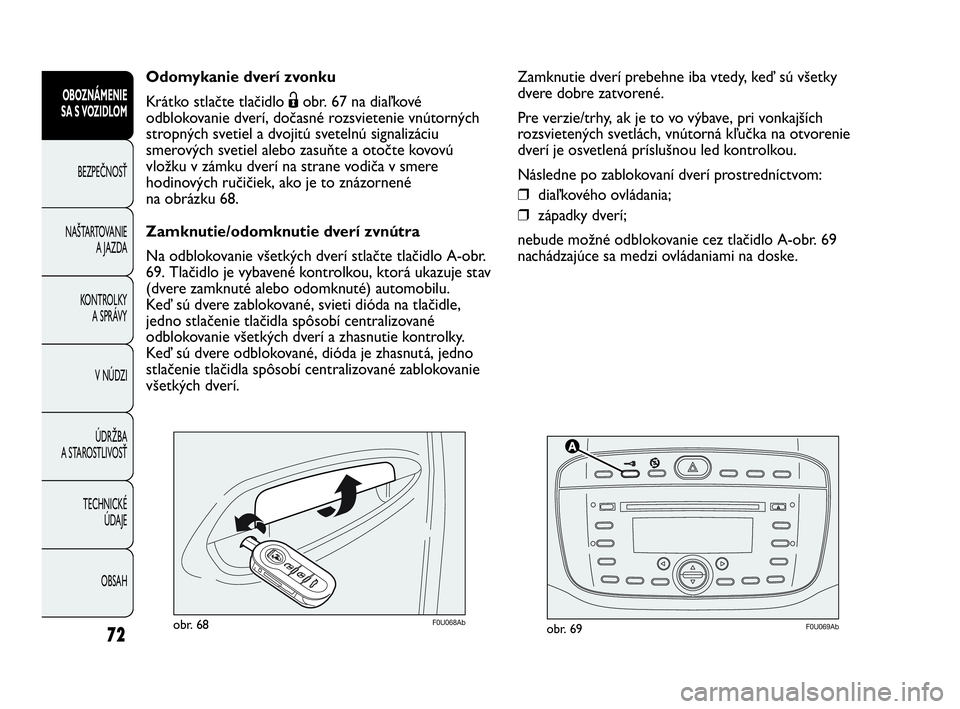

Odomykanie dverí zvonku
Krátko stlačte tlačidlo Ëobr. 67 na diaľkové
odblokovanie dverí, dočasné rozsvietenie vnútorných
stropných svetiel a dvojitú svetelnú signalizáciu
smerových svetiel alebo zasuňte a otočte kovovú
vložku v zámku dverí na strane vodiča v smere
hodinových ručičiek, ako je to znázornené
na obrázku 68.
Zamknutie/odomknutie dverí zvnútra
Na odblokovanie všetkých dverí stlačte tlačidlo A-obr.
69. Tlačidlo je vybavené kontrolkou, ktorá ukazuje stav
(dvere zamknuté alebo odomknuté) automobilu.
Keď sú dvere zablokované, svieti dióda na tlačidle,
jedno stlačenie tlačidla spôsobí centralizované
odblokovanie všetkých dverí a zhasnutie kontrolky.
Keď sú dvere odblokované, dióda je zhasnutá, jedno
stlačenie tlačidla spôsobí centralizované zablokovanie
všetkých dverí. Zamknutie dverí prebehne iba vtedy, keď sú všetky
dvere dobre zatvorené.
Pre verzie/trhy, ak je to vo výbave, pri vonkajších
rozsvietených svetlách, vnútorná kľučka na otvorenie
dverí je osvetlená príslušnou led kontrolkou.
Následne po zablokovaní dverí prostredníctvom:
❒diaľkového ovládania;
❒západky dverí;
nebude možné odblokovanie cez tlačidlo A-obr. 69
nachádzajúce sa medzi ovládaniami na doske.
069-108 PUNTO Abarth SK 1ed.qxd 23-07-2012 16:00 Pagina 72

73
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

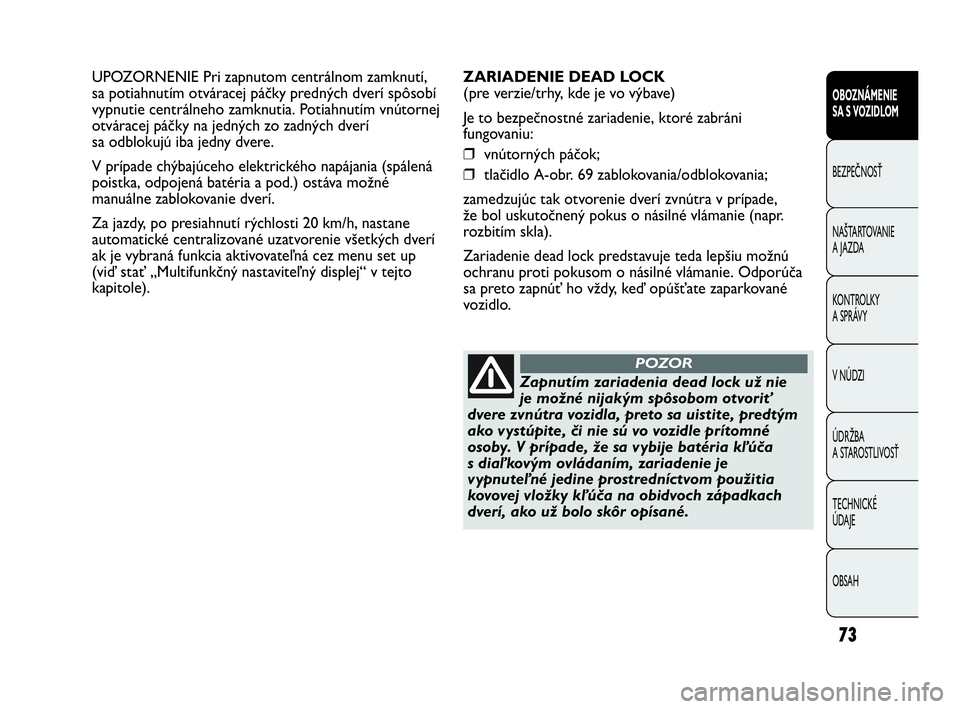

UPOZORNENIE Pri zapnutom centrálnom zamknutí,
sa potiahnutím otváracej páčky predných dverí spôsobí
vypnutie centrálneho zamknutia. Potiahnutím vnútornej
otváracej páčky na jedných zo zadných dverí
sa odblokujú iba jedny dvere.
V prípade chýbajúceho elektrického napájania (spálená
poistka, odpojená batéria a pod.) ostáva možné
manuálne zablokovanie dverí.
Za jazdy, po presiahnutí rýchlosti 20 km/h, nastane
automatické centralizované uzatvorenie všetkých dverí
ak je vybraná funkcia aktivovateľná cez menu set up
(viď stať „Multifunkčný nastaviteľný displej“ v tejto
kapitole).
Zapnutím zariadenia dead lock už nie
je možné nijakým spôsobom otvoriť
dvere zvnútra vozidla, preto sa uistite, predtým
ako vystúpite, či nie sú vo vozidle prítomné
osoby. V prípade, že sa vybije batéria kľúča
s diaľkovým ovládaním, zariadenie je
vypnuteľné jedine prostredníctvom použitia
kovovej vložky kľúča na obidvoch západkach
dverí, ako už bolo skôr opísané.
POZOR
ZARIADENIE DEAD LOCK
(pre verzie/trhy, kde je vo výbave)
Je to bezpečnostné zariadenie, ktoré zabráni
fungovaniu:
❒vnútorných páčok;
❒tlačidlo A-obr. 69 zablokovania/odblokovania;
zamedzujúc tak otvorenie dverí zvnútra v prípade,
že bol uskutočnený pokus o násilné vlámanie (napr.
rozbitím skla).
Zariadenie dead lock predstavuje teda lepšiu možnú
ochranu proti pokusom o násilné vlámanie. Odporúča
sa preto zapnúť ho vždy, keď opúšťate zaparkované
vozidlo.
069-108 PUNTO Abarth SK 1ed.qxd 23-07-2012 16:00 Pagina 73

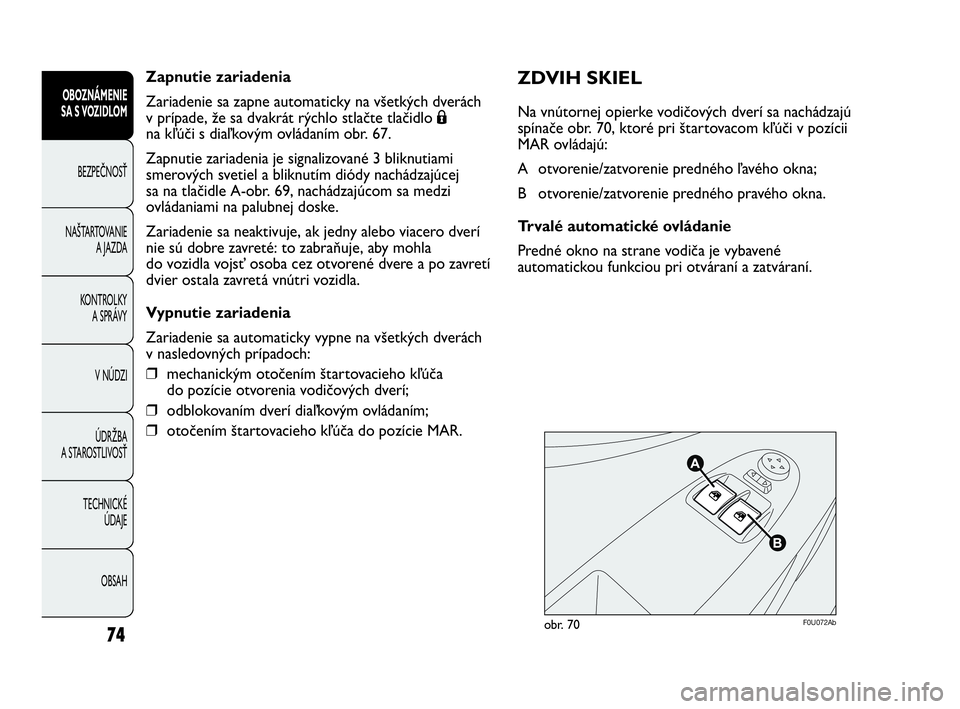

Zapnutie zariadenia
Zariadenie sa zapne automaticky na všetkých dverách
v prípade, že sa dvakrát rýchlo stlačte tlačidlo Á
na kľúči s diaľkovým ovládaním obr. 67.
Zapnutie zariadenia je signalizované 3 bliknutiami
smerových svetiel a bliknutím diódy nachádzajúcej
sa na tlačidle A-obr. 69, nachádzajúcom sa medzi
ovládaniami na palubnej doske.
Zariadenie sa neaktivuje, ak jedny alebo viacero dverí
nie sú dobre zavreté: to zabraňuje, aby mohla
do vozidla vojsť osoba cez otvorené dvere a po zavretí
dvier ostala zavretá vnútri vozidla.
Vypnutie zariadenia
Zariadenie sa automaticky vypne na všetkých dverách
v nasledovných prípadoch:
❒mechanickým otočením štartovacieho kľúča
do pozície otvorenia vodičových dverí;
❒odblokovaním dverí diaľkovým ovládaním;
❒otočením štartovacieho kľúča do pozície MAR.
74
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U072Abobr. 70
ZDVIH SKIEL
Na vnútornej opierke vodičových dverí sa nachádzajú
spínače obr. 70, ktoré pri štartovacom kľúči v pozícii
MAR ovládajú:
A otvorenie/zatvorenie predného ľavého okna;
B otvorenie/zatvorenie predného pravého okna.
Trvalé automatické ovládanie
Predné okno na strane vodiča je vybavené
automatickou funkciou pri otváraní a zatváraní.
069-108 PUNTO Abarth SK 1ed.qxd 23-07-2012 16:00 Pagina 74

75
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U073Abobr. 71
Nepretržitý automatický pohyb okna sa aktivuje
stlačením ovládania na viac ako pol sekundy. Okno sa
zastaví, keď dosiahne spodok posunu alebo opätovným
stlačením tlačidla.
UPOZORNENIE So štartovacím kľúčom v polohe
STOP alebo vytiahnutým, ovládania okien ostanú
aktívne na zhruba 2 minúty a deaktivujú sa okamžite
po otvorení jedných z dverí.
Dvere na strane spolujazdca
Na vnútornej opierke dverí na strane spolujazdca
je spínač A-obr. 71, ktorý ovláda príslušné okno.Nevhodné použitie elektrického
otvárania okien môže byť nebezpečné.
Pred a počas pohybu sa stále uistite, či nie sú
pasažieri vystavení riziku úrazu spôsobeného
ako priamo oknami v pohybe, tak aj ťahanými
osobnými predmetmi alebo ich nárazom. Pri
vystúpení z vozidla vytiahnite kľúč zo spínacej
skrinky, aby sa predišlo tomu, že neočakávané
aktivovanie elektricky ovládaných okien
nepredstavujú nebezpečenstvo pre toho,
kto ostane vo vozidle.
POZOR
069-108 PUNTO Abarth SK 1ed.qxd 23-07-2012 16:00 Pagina 75

76
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U074Abobr. 72F0U075Abobr. 73
BATOŽINOVÝ PRIESTOR
OTVORENIE DVERÍ BATOŽINOVÉHO
PRIESTORU
Dvere batožinového priestoru môžu byť otvorené,
stlačením tlačidla A-obr. 72.
Dvere batožinového priestoru môžu byť tiež otvorené
stlačením tlačidla Rna diaľkovom ovládaní obr. 73.
Otvorenie zadných dverí batožinového priestoru
je sprevádzané dvojitou svetelnou signalizáciou
smerových svetiel.
Pri používaní batožinového priestoru
nikdy neprekračujte maximálnu
povolenú záťaž (pozrite kapitolu „Technické
údaje“). Okrem toho sa ubezpečte, že predmety
uložené v batožinovom priestore sú správne
umiestnené, aby sa pri výraznom brzdení
zabránilo ich vymršteniu dopredu, čo by mohlo
zapríčiniť zranenie cestujúcich.
POZOR
Ak na kryt alebo na dvere batožinového
priestoru namontujete predmety
(reproduktory, spojler, atď.), ktoré nie
sú odporúčané výrobcom, môže to poškodiť
funkčnosť bočných plynových tlmičov dverí
batožinového priestoru.
069-108 PUNTO Abarth SK 1ed.qxd 23-07-2012 16:00 Pagina 76
