Abarth Punto 2014 Návod na použitie a údržbu (in Slovak)

77
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
Nikdy necestujte s predmetmi
umiestnenými na kryte batožinového
priestoru: mohli by spôsobiť zranenia
cestujúcim v prípade nehody alebo prudkého
brzdenia.
POZOR
F0U076Abobr. 74

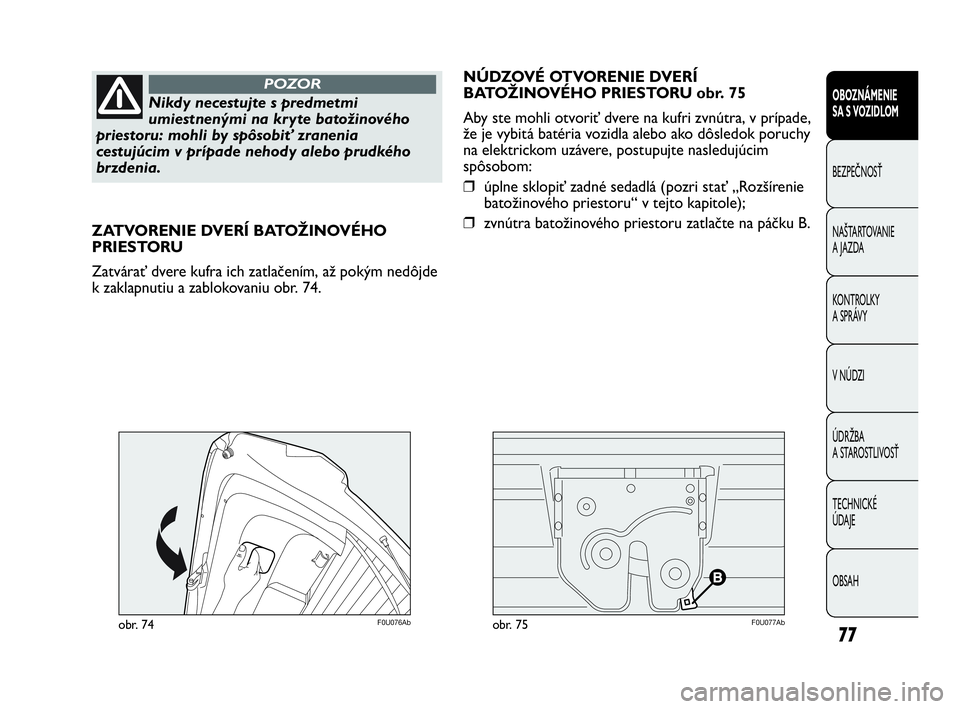

ZATVORENIE DVERÍ BATOŽINOVÉHO
PRIESTORU
Zatvárať dvere kufra ich zatlačením, až pokým nedôjde
k zaklapnutiu a zablokovaniu obr. 74. NÚDZOVÉ OTVORENIE DVERÍ
BATOŽINOVÉHO PRIESTORU obr. 75
Aby ste mohli otvoriť dvere na kufri zvnútra, v prípade,
že je vybitá batéria vozidla alebo ako dôsledok poruchy
na elektrickom uzávere, postupujte nasledujúcim
spôsobom:
❒úplne sklopiť zadné sedadlá (pozri stať „Rozšírenie
batožinového priestoru“ v tejto kapitole);
❒zvnútra batožinového priestoru zatlačte na páčku B.
F0U077Abobr. 75
069-108 PUNTO Abarth SK 1ed.qxd 23-07-2012 16:00 Pagina 77

78
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U078Abobr. 76

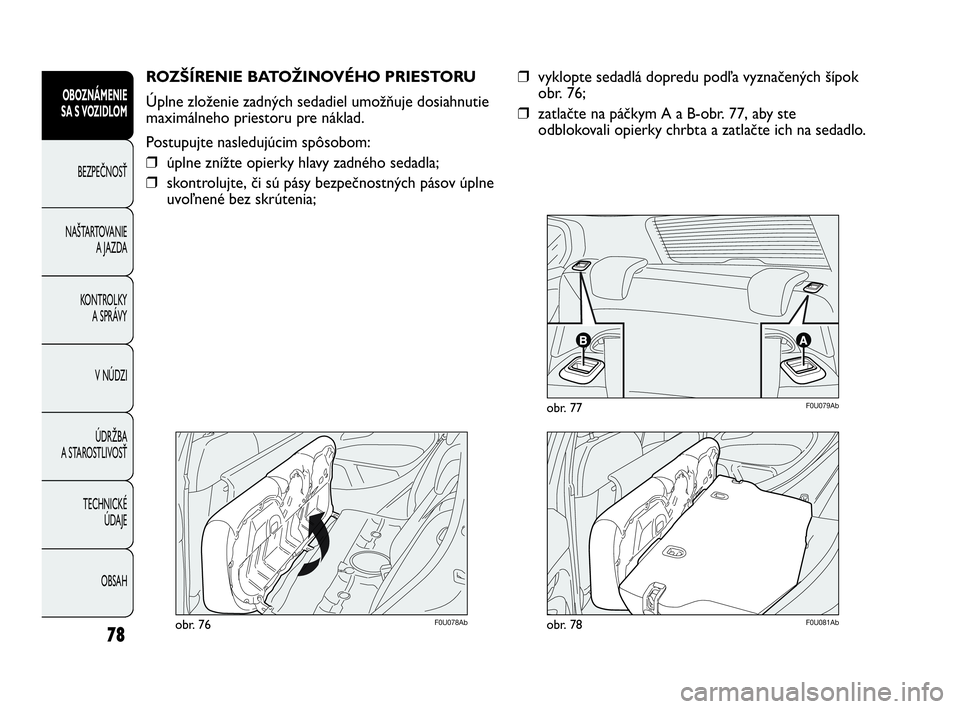

ROZŠÍRENIE BATOŽINOVÉHO PRIESTORU
Úplne zloženie zadných sedadiel umožňuje dosiahnutie
maximálneho priestoru pre náklad.
Postupujte nasledujúcim spôsobom:
❒úplne znížte opierky hlavy zadného sedadla;
❒skontrolujte, či sú pásy bezpečnostných pásov úplne
uvoľnené bez skrútenia;
F0U079Abobr. 77
F0U081Abobr. 78
❒vyklopte sedadlá dopredu podľa vyznačených šípok
obr. 76;
❒zatlačte na páčkym A a B-obr. 77, aby ste
odblokovali opierky chrbta a zatlačte ich na sedadlo.
069-108 PUNTO Abarth SK 1ed.qxd 23-07-2012 16:00 Pagina 78

79
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

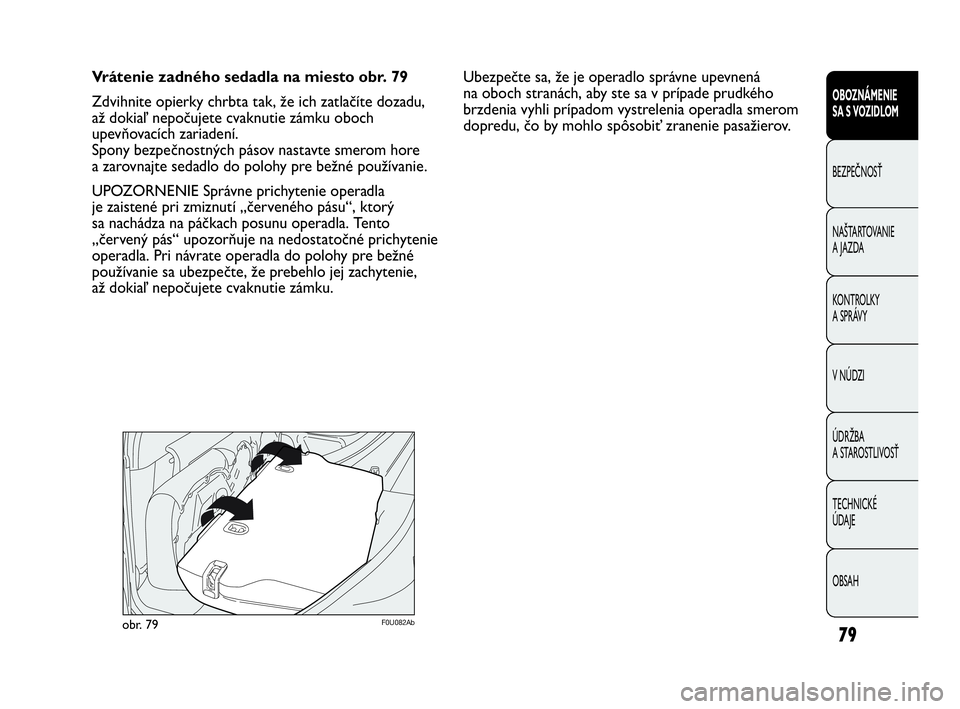

Vrátenie zadného sedadla na miesto obr. 79
Zdvihnite opierky chrbta tak, že ich zatlačíte dozadu,
až dokiaľ nepočujete cvaknutie zámku oboch
upevňovacích zariadení.
Spony bezpečnostných pásov nastavte smerom hore
a zarovnajte sedadlo do polohy pre bežné používanie.
UPOZORNENIE Správne prichytenie operadla
je zaistené pri zmiznutí „červeného pásu“, ktorý
sa nachádza na páčkach posunu operadla. Tento
„červený pás“ upozorňuje na nedostatočné prichytenie
operadla. Pri návrate operadla do polohy pre bežné
používanie sa ubezpečte, že prebehlo jej zachytenie,
až dokiaľ nepočujete cvaknutie zámku.
F0U082Abobr. 79
Ubezpečte sa, že je operadlo správne upevnená
na oboch stranách, aby ste sa v prípade prudkého
brzdenia vyhli prípadom vystrelenia operadla smerom
dopredu, čo by mohlo spôsobiť zranenie pasažierov.
069-108 PUNTO Abarth SK 1ed.qxd 23-07-2012 16:00 Pagina 79

80
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
ODSTRÁNENIE KRYTU BATOŽINOVÉHO
PRIESTORU
Odstraňovanie krytu batožinového priestoru na jeho
rozšírenie: uvoľniť horné konce A-obr. 80 dvoch tyčiek,
vyvliecť očká z čapíkov, rozpojiť a otočiť kryt
na mieste a odpútať čapíky obr. 81 naboku.
F0U083Abobr. 80F0U085Abobr. 82
F0U084Abobr. 81
Po vybratí môže byť kryt uložený priečne medzi
opierky predných sedadiel a prevrátenými zadnými
sedadlami obr. 82.
069-108 PUNTO Abarth SK 1ed.qxd 23-07-2012 16:00 Pagina 80

81
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U086Abobr. 83

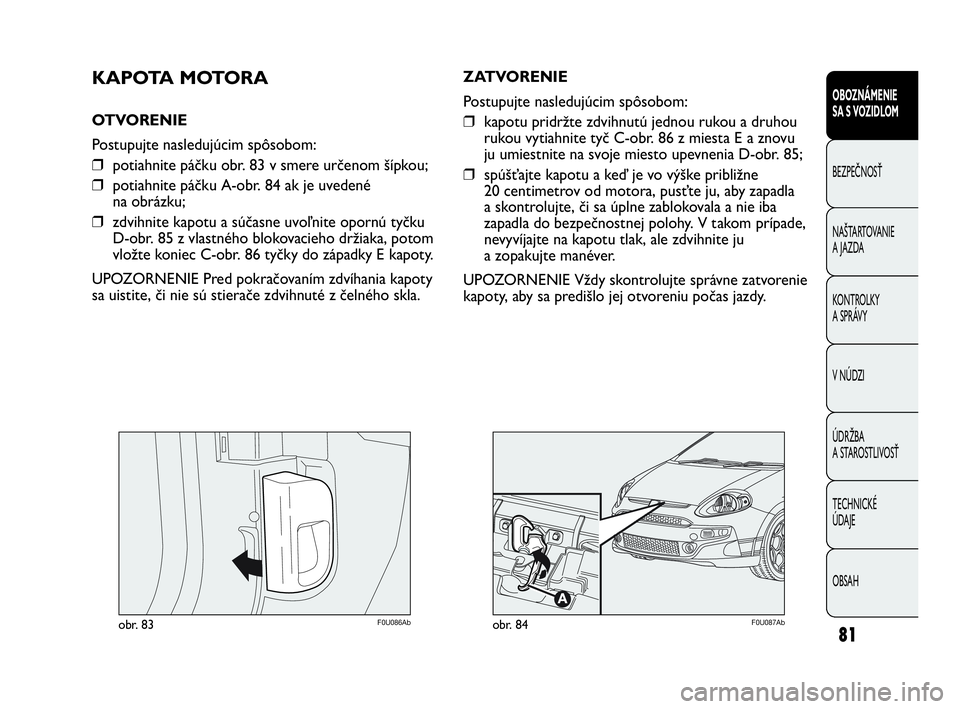

KAPOTA MOTORA
OTVORENIE
Postupujte nasledujúcim spôsobom:
❒potiahnite páčku obr. 83 v smere určenom šípkou;
❒potiahnite páčku A-obr. 84 ak je uvedené
na obrázku;
❒zdvihnite kapotu a súčasne uvoľnite opornú tyčku
D-obr. 85 z vlastného blokovacieho držiaka, potom
vložte koniec C-obr. 86 tyčky do západky E kapoty.
UPOZORNENIE Pred pokračovaním zdvíhania kapoty
sa uistite, či nie sú stierače zdvihnuté z čelného skla.
F0U087Abobr. 84
ZATVORENIE
Postupujte nasledujúcim spôsobom:
❒kapotu pridržte zdvihnutú jednou rukou a druhou
rukou vytiahnite tyč C-obr. 86 z miesta E a znovu
ju umiestnite na svoje miesto upevnenia D-obr. 85;
❒spúšťajte kapotu a keď je vo výške približne
20 centimetrov od motora, pusťte ju, aby zapadla
a skontrolujte, či sa úplne zablokovala a nie iba
zapadla do bezpečnostnej polohy. V takom prípade,
nevyvíjajte na kapotu tlak, ale zdvihnite ju
a zopakujte manéver.
UPOZORNENIE Vždy skontrolujte správne zatvorenie
kapoty, aby sa predišlo jej otvoreniu počas jazdy.
069-108 PUNTO Abarth SK 1ed.qxd 23-07-2012 16:00 Pagina 81

82
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U088Abobr. 85
Kapota musí byť stále dobre zatvorená
počas jazdy z bezpečnostných dôvodov.
Napokon vždy skontrolovať správne uzavretie
kapoty, ubezpečiť sa, že blokovanie je zapnuté.
Ak si počas jazdy všimnete, že blokovanie nie
je úplné, okamžite zastavte a zatvorte kryt
správnym spôsobom.
POZOR
Činnosti vykonávajte iba na zastavenom
automobile. Nesprávne umiestnenie
podpornej tyčky by mohlo spôsobiť náhly pád
krytu.
POZOR
F0U089Abobr. 86
Vykonávajte tieto úkony iba pri
zastavenom vozidle.
POZOR
069-108 PUNTO Abarth SK 1ed.qxd 23-07-2012 16:00 Pagina 82

83
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U090Abobr. 87

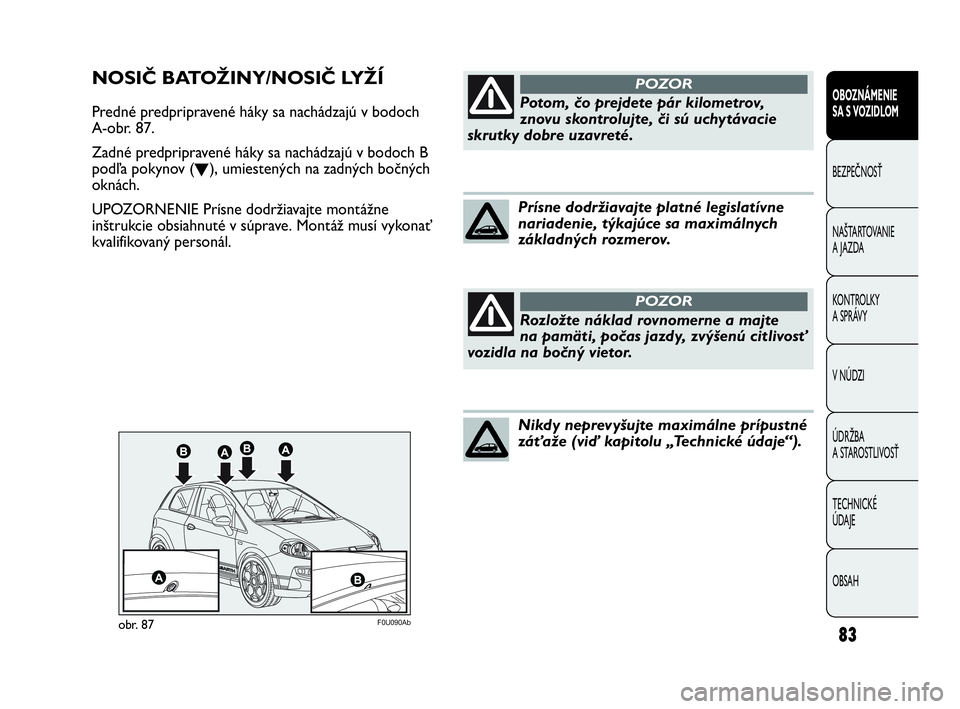

NOSIČ BATOŽINY/NOSIČ LYŽÍ
Predné predpripravené háky sa nachádzajú v bodoch
A-obr. 87.
Zadné predpripravené háky sa nachádzajú v bodoch B
podľa pokynov (
O), umiestených na zadných bočných
oknách.
UPOZORNENIE Prísne dodržiavajte montážne
inštrukcie obsiahnuté v súprave. Montáž musí vykonať
kvalifikovaný personál.Potom, čo prejdete pár kilometrov,
znovu skontrolujte, či sú uchytávacie
skrutky dobre uzavreté.
POZOR
Rozložte náklad rovnomerne a majte
na pamäti, počas jazdy, zvýšenú citlivosť
vozidla na bočný vietor.
POZOR
Prísne dodržiavajte platné legislatívne
nariadenie, týkajúce sa maximálnych
základných rozmerov.
Nikdy neprevyšujte maximálne prípustné
záťaže (viď kapitolu „Technické údaje“).
069-108 PUNTO Abarth SK 1ed.qxd 23-07-2012 16:00 Pagina 83

84
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U091Abobr. 88

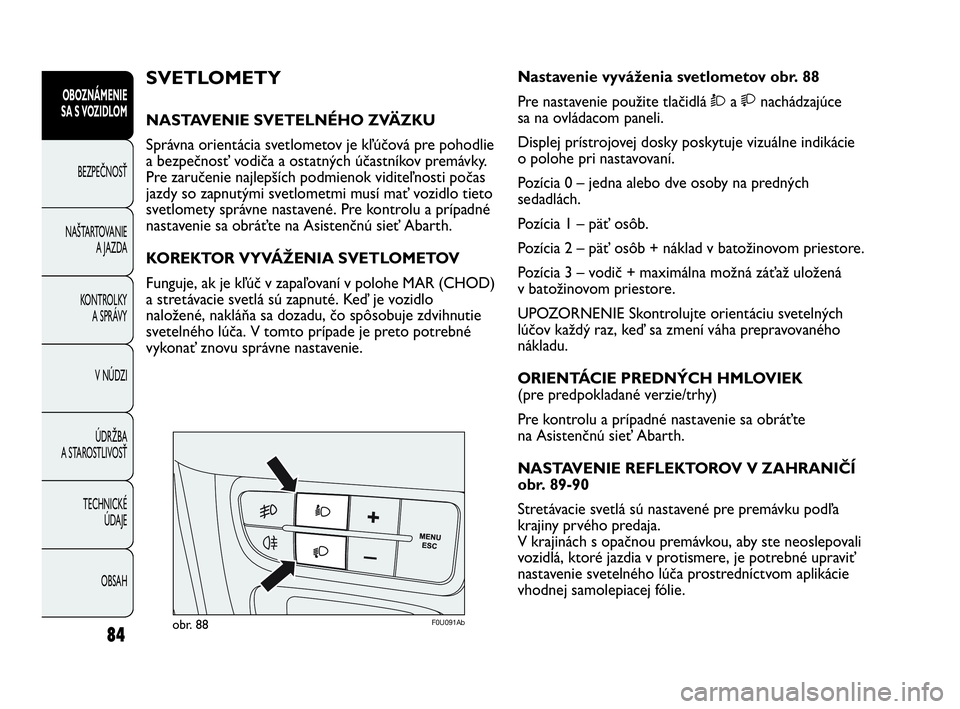

Nastavenie vyváženia svetlometov obr. 88
Pre nastavenie použite tlačidlá Òa nachádzajúce
sa na ovládacom paneli.
Displej prístrojovej dosky poskytuje vizuálne indikácie
o polohe pri nastavovaní.
Pozícia 0 – jedna alebo dve osoby na predných
sedadlách.
Pozícia 1 – päť osôb.
Pozícia 2 – päť osôb + náklad v batožinovom priestore.
Pozícia 3 – vodič + maximálna možná záťaž uložená
v batožinovom priestore.
UPOZORNENIE Skontrolujte orientáciu svetelných
lúčov každý raz, keď sa zmení váha prepravovaného
nákladu.
ORIENTÁCIE PREDNÝCH HMLOVIEK
(pre predpokladané verzie/trhy)
Pre kontrolu a prípadné nastavenie sa obráťte
na Asistenčnú sieť Abarth.
NASTAVENIE REFLEKTOROV V ZAHRANIČÍ
obr. 89-90
Stretávacie svetlá sú nastavené pre premávku podľa
krajiny prvého predaja.
V krajinách s opačnou premávkou, aby ste neoslepovali
vozidlá, ktoré jazdia v protismere, je potrebné upraviť
nastavenie svetelného lúča prostredníctvom aplikácie
vhodnej samolepiacej fólie. SVETLOMETY
NASTAVENIE SVETELNÉHO ZVÄZKU
Správna orientácia svetlometov je kľúčová pre pohodlie
a bezpečnosť vodiča a ostatných účastníkov premávky.
Pre zaručenie najlepších podmienok viditeľnosti počas
jazdy so zapnutými svetlometmi musí mať vozidlo tieto
svetlomety správne nastavené. Pre kontrolu a prípadné
nastavenie sa obráťte na Asistenčnú sieť Abarth.
KOREKTOR VYVÁŽENIA SVETLOMETOV
Funguje, ak je kľúč v zapaľovaní v polohe MAR (CHOD)
a stretávacie svetlá sú zapnuté. Keď je vozidlo
naložené, nakláňa sa dozadu, čo spôsobuje zdvihnutie
svetelného lúča. V tomto prípade je preto potrebné
vykonať znovu správne nastavenie.
069-108 PUNTO Abarth SK 1ed.qxd 23-07-2012 16:00 Pagina 84

85
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

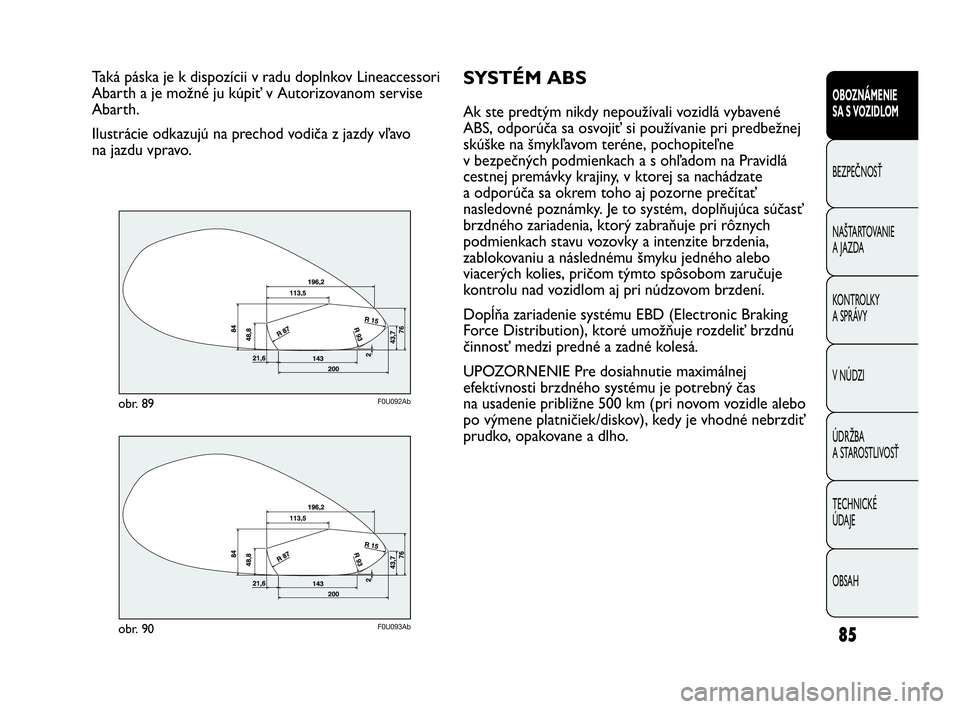

Taká páska je k dispozícii v radu doplnkov Lineaccessori
Abarth a je možné ju kúpiť v Autorizovanom servise
Abarth.
Ilustrácie odkazujú na prechod vodiča z jazdy vľavo
na jazdu vpravo.
F0U092Abobr. 89
F0U093Abobr. 90
SYSTÉM ABS
Ak ste predtým nikdy nepoužívali vozidlá vybavené
ABS, odporúča sa osvojiť si používanie pri predbežnej
skúške na šmykľavom teréne, pochopiteľne
v bezpečných podmienkach a s ohľadom na Pravidlá
cestnej premávky krajiny, v ktorej sa nachádzate
a odporúča sa okrem toho aj pozorne prečítať
nasledovné poznámky. Je to systém, doplňujúca súčasť
brzdného zariadenia, ktorý zabraňuje pri rôznych
podmienkach stavu vozovky a intenzite brzdenia,
zablokovaniu a následnému šmyku jedného alebo
viacerých kolies, pričom týmto spôsobom zaručuje
kontrolu nad vozidlom aj pri núdzovom brzdení.
Dopĺňa zariadenie systému EBD (Electronic Braking
Force Distribution), ktoré umožňuje rozdeliť brzdnú
činnosť medzi predné a zadné kolesá.
UPOZORNENIE Pre dosiahnutie maximálnej
efektívnosti brzdného systému je potrebný čas
na usadenie približne 500 km (pri novom vozidle alebo
po výmene platničiek/diskov), kedy je vhodné nebrzdiť
prudko, opakovane a dlho.
069-108 PUNTO Abarth SK 1ed.qxd 23-07-2012 16:00 Pagina 85

86
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

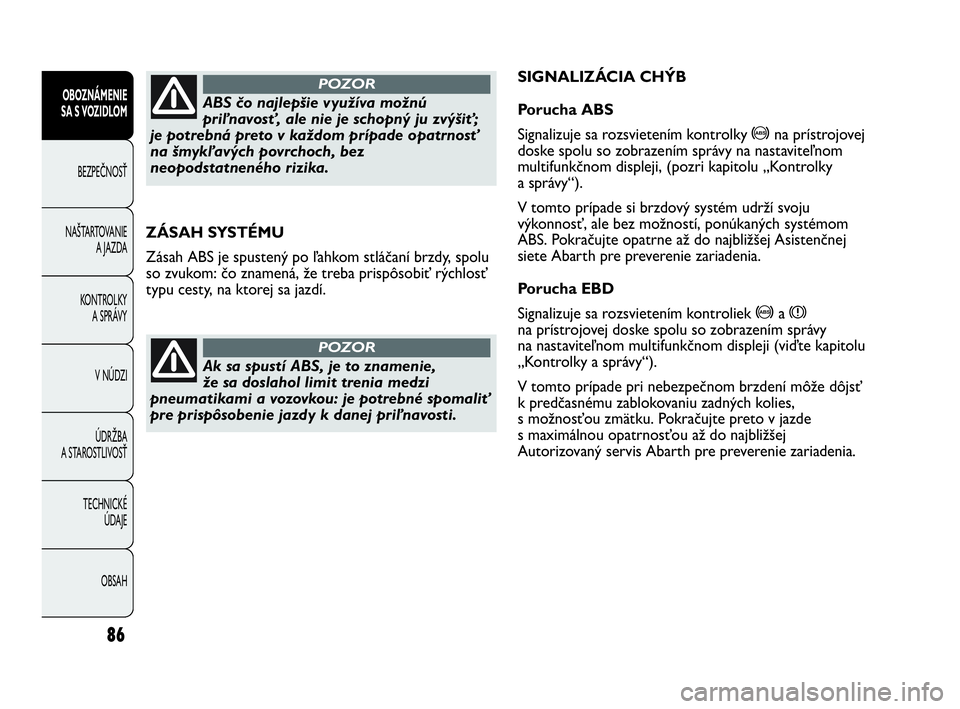

ZÁSAH SYSTÉMU
Zásah ABS je spustený po ľahkom stláčaní brzdy, spolu
so zvukom: čo znamená, že treba prispôsobiť rýchlosť
typu cesty, na ktorej sa jazdí.
ABS čo najlepšie využíva možnú
priľnavosť, ale nie je schopný ju zvýšiť;
je potrebná preto v každom prípade opatrnosť
na šmykľavých povrchoch, bez
neopodstatneného rizika.
POZOR
Ak sa spustí ABS, je to znamenie,
že sa doslahol limit trenia medzi
pneumatikami a vozovkou: je potrebné spomaliť
pre prispôsobenie jazdy k danej priľnavosti.
POZOR
SIGNALIZÁCIA CHÝB
Porucha ABS
Signalizuje sa rozsvietením kontrolky >na prístrojovej
doske spolu so zobrazením správy na nastaviteľnom
multifunkčnom displeji, (pozri kapitolu „Kontrolky
a správy“).
V tomto prípade si brzdový systém udrží svoju
výkonnosť, ale bez možností, ponúkaných systémom
ABS. Pokračujte opatrne až do najbližšej Asistenčnej
siete Abarth pre preverenie zariadenia.
Porucha EBD
Signalizuje sa rozsvietením kontroliek >a x
na prístrojovej doske spolu so zobrazením správy
na nastaviteľnom multifunkčnom displeji (viďte kapitolu
„Kontrolky a správy“).
V tomto prípade pri nebezpečnom brzdení môže dôjsť
k predčasnému zablokovaniu zadných kolies,
s možnosťou zmätku. Pokračujte preto v jazde
s maximálnou opatrnosťou až do najbližšej
Autorizovaný servis Abarth pre preverenie zariadenia.
069-108 PUNTO Abarth SK 1ed.qxd 23-07-2012 16:00 Pagina 86
