Abarth Punto 2018 Manual de Uso e Manutenção (in Portuguese)

57
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

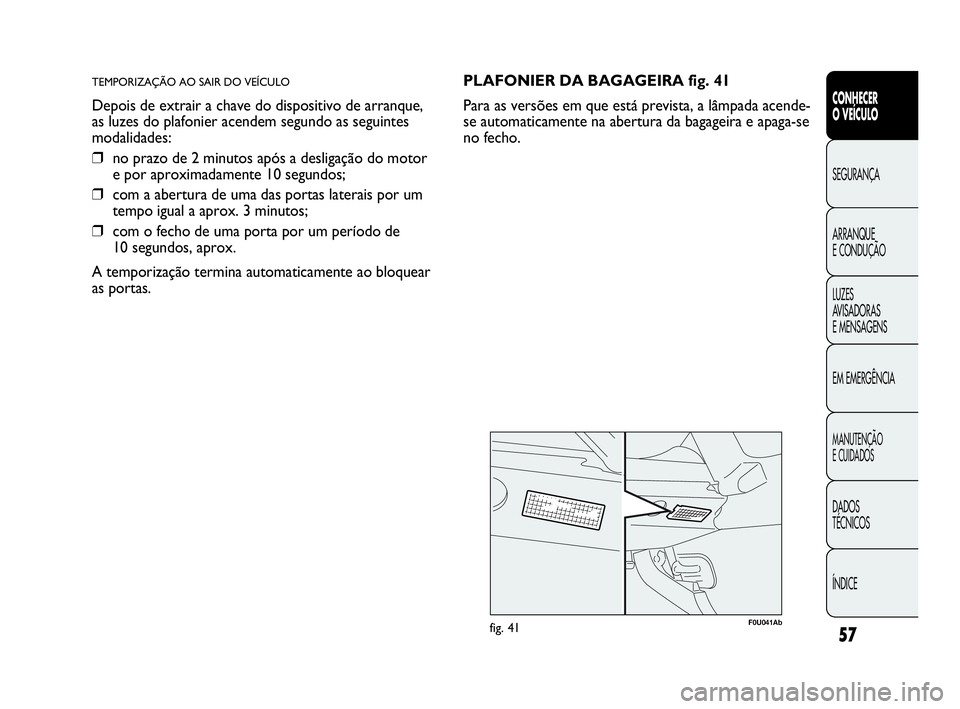

TEMPORIZAÇÃO AO SAIR DO VEÍCULO
Depois de extrair a chave do dispositivo de arranque,
as luzes do plafonier acendem segundo as seguintes
modalidades:
❒no prazo de 2 minutos após a desligação do motor
e por aproximadamente 10 segundos;
❒com a abertura de uma das portas laterais por um
tempo igual a aprox. 3 minutos;
❒com o fecho de uma porta por um período de
10 segundos, aprox.
A temporização termina automaticamente ao bloquear
as portas.
F0U041Abfig. 41
PLAFONIER DA BAGAGEIRA fig. 41
Para as versões em que está prevista, a lâmpada acende-
se automaticamente na abertura da bagageira e apaga-se
no fecho.
029-068 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:51 Pagina 57

58
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U043Abfig. 43F0U044Abfig. 44

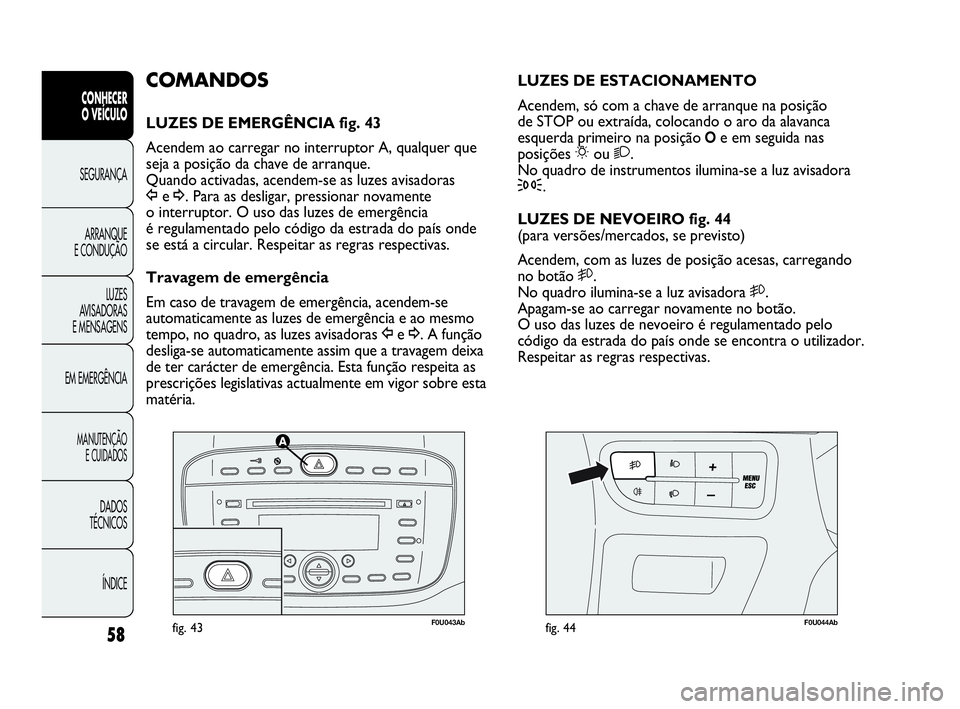

LUZES DE ESTACIONAMENTO
Acendem, só com a chave de arranque na posição
de STOP ou extraída, colocando o aro da alavanca
esquerda primeiro na posição
Oe em seguida nas
posições 6ou 2.
No quadro de instrumentos ilumina-se a luz avisadora
3.
LUZES DE NEVOEIRO fig. 44
(para versões/mercados, se previsto)
Acendem, com as luzes de posição acesas, carregando
no botão 5.
No quadro ilumina-se a luz avisadora 5.
Apagam-se ao carregar novamente no botão.
O uso das luzes de nevoeiro é regulamentado pelo
código da estrada do país onde se encontra o utilizador.
Respeitar as regras respectivas.
COMANDOS
LUZES DE EMERGÊNCIA fig. 43
Acendem ao carregar no interruptor A, qualquer que
seja a posição da chave de arranque.
Quando activadas, acendem-se as luzes avisadoras
Îe ¥. Para as desligar, pressionar novamente
o interruptor. O uso das luzes de emergência
é regulamentado pelo código da estrada do país onde
se está a circular. Respeitar as regras respectivas.
Travagem de emergência
Em caso de travagem de emergência, acendem-se
automaticamente as luzes de emergência e ao mesmo
tempo, no quadro, as luzes avisadoras Îe ¥. A função
desliga-se automaticamente assim que a travagem deixa
de ter carácter de emergência. Esta função respeita as
prescrições legislativas actualmente em vigor sobre esta
matéria.
029-068 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:51 Pagina 58

59
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U046Abfig. 46
F0U045Abfig. 45

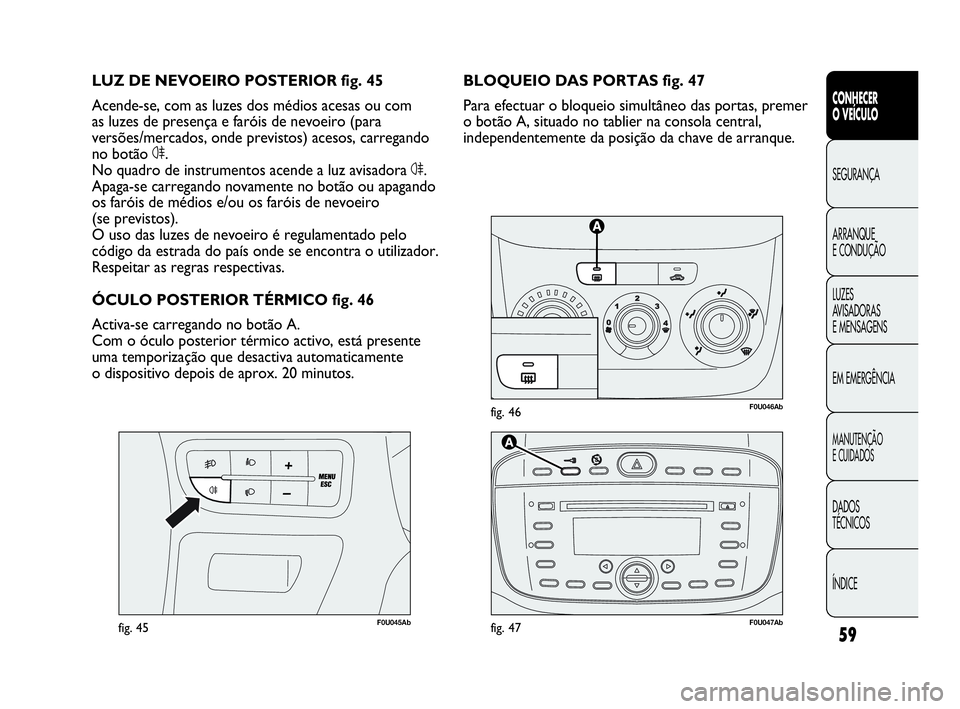

BLOQUEIO DAS PORTAS fig. 47
Para efectuar o bloqueio simultâneo das portas, premer
o botão A, situado no tablier na consola central,
independentemente da posição da chave de arranque. LUZ DE NEVOEIRO POSTERIOR fig. 45
Acende-se, com as luzes dos médios acesas ou com
as luzes de presença e faróis de nevoeiro (para
versões/mercados, onde previstos) acesos, carregando
no botão 4.
No quadro de instrumentos acende a luz avisadora 4.
Apaga-se carregando novamente no botão ou apagando
os faróis de médios e/ou os faróis de nevoeiro
(se previstos).
O uso das luzes de nevoeiro é regulamentado pelo
código da estrada do país onde se encontra o utilizador.
Respeitar as regras respectivas.
ÓCULO POSTERIOR TÉRMICO fig. 46
Activa-se carregando no botão A.
Com o óculo posterior térmico activo, está presente
uma temporização que desactiva automaticamente
o dispositivo depois de aprox. 20 minutos.
F0U047Abfig. 47
029-068 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:51 Pagina 59

60
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
SISTEMA DE CORTE DE COMBUSTÍVEL
Intervém em caso de choque provocando:
❒a interrupção da alimentação de combustível com
posterior desligação do motor;
❒o desbloqueio automático das portas;
❒o acendimento das luzes internas.
A intervenção do sistema é assinalada pela visualização
de uma mensagem no display. Inspeccionar
correctamente o veículo para se certificar de que não
existem fugas de combustível, por exemplo no
compartimento do motor, sob o veículo ou em redor
do depósito. Depois da colisão, rodar a chave de ignição
para STOP para não descarregar a bateria.
Depois do embate, caso cheire a
combustível ou se verifiquem fugas pelo
sistema de alimentação, não reactivar o
sistema, para evitar os riscos de incêndio.
AVISO
Desbloqueio das portas em caso de acidente
Em caso de choque com activação do sistema
de bloqueio do combustível, as portas bloqueiam-se
automaticamente para permitir o acesso ao habitáculo
a partir do exterior do veículo e, simultaneamente,
acendem-se as luzes do plafonier internas. No entanto,
é possível abrir as portas a partir do interior do veículo
através das alavancas de comando.
Restabelecimento do sistema de corte do
combustível
Se, depois do embate, não forem detectadas fugas de
combustível e o veículo estiver em condições de voltar
a partir, restabelecer o correcto funcionamento deste
último, seguindo as instruções descritas a seguir.
Para restabelecer o correcto funcionamento do veículo,
deve ser efectuado o seguinte procedimento:
❒rodar a chave de arranque para a posição MAR;
❒activar o indicador de direcção direito;
❒desactivar o indicador de direcção direito;
❒activar o indicador de direcção esquerdo;
❒desactivar o indicador de direcção esquerdo;
❒activar o indicador de direcção direito;
❒desactivar o indicador de direcção direito;
❒activar o indicador de direcção esquerdo;
❒desactivar o indicador de direcção esquerdo;
❒rodar a chave de arranque para a posição STOP.
029-068 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:51 Pagina 60

61
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U048Abfig. 48
C
B
A
D
F0U049Abfig. 49

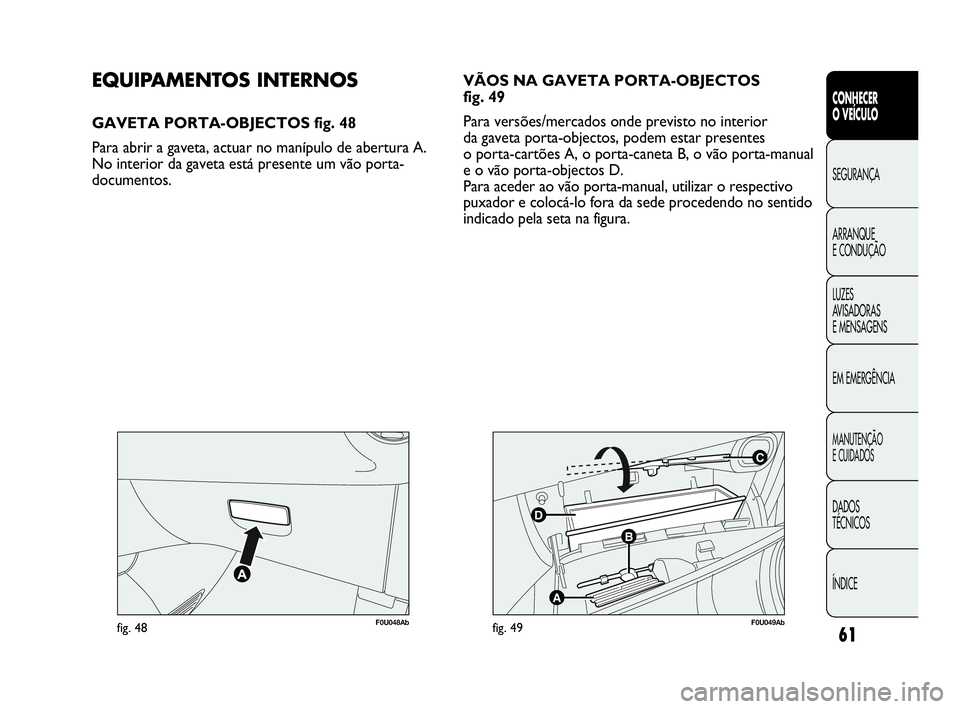

EQUIPAMENTOS INTERNOS
GAVETA PORTA-OBJECTOS fig. 48
Para abrir a gaveta, actuar no manípulo de abertura A.
No interior da gaveta está presente um vão porta-
documentos.VÃOS NA GAVETA PORTA-OBJECTOS
fig. 49
Para versões/mercados onde previsto no interior
da gaveta porta-objectos, podem estar presentes
o porta-cartões A, o porta-caneta B, o vão porta-manual
e o vão porta-objectos D.
Para aceder ao vão porta-manual, utilizar o respectivo
puxador e colocá-lo fora da sede procedendo no sentido
indicado pela seta na figura.
029-068 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:52 Pagina 61

62
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U051Abfig. 50
F0U050Abfig. 51

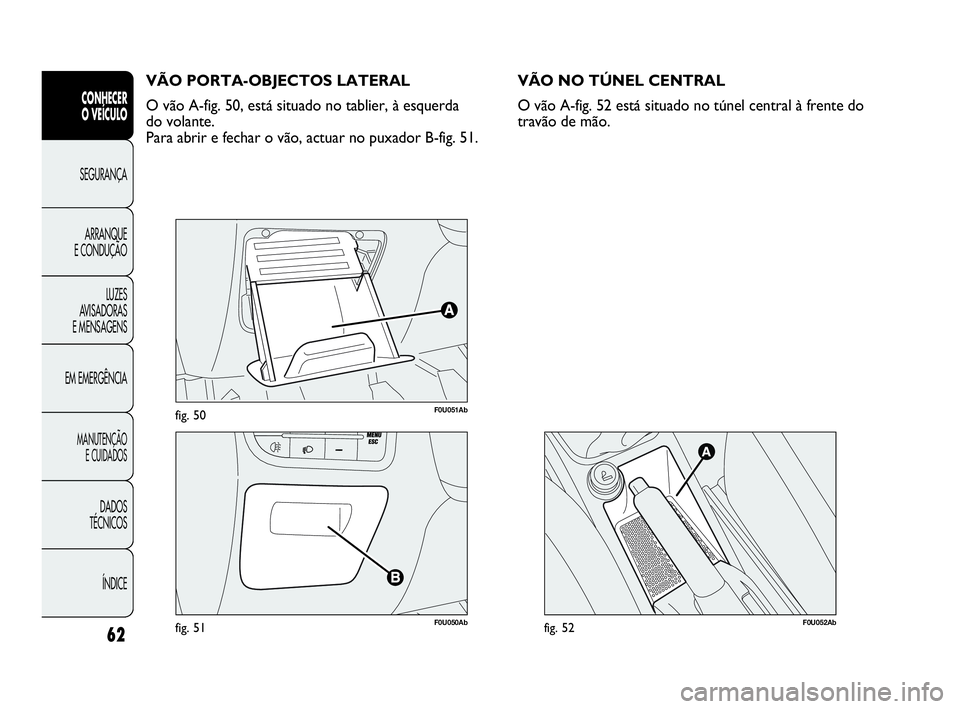

VÃO PORTA-OBJECTOS LATERAL
O vão A-fig. 50, está situado no tablier, à esquerda
do volante.
Para abrir e fechar o vão, actuar no puxador B-fig. 51.
F0U052Abfig. 52
VÃO NO TÚNEL CENTRAL
O vão A-fig. 52 está situado no túnel central à frente do
travão de mão.
029-068 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:52 Pagina 62

63
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U054Abfig. 54

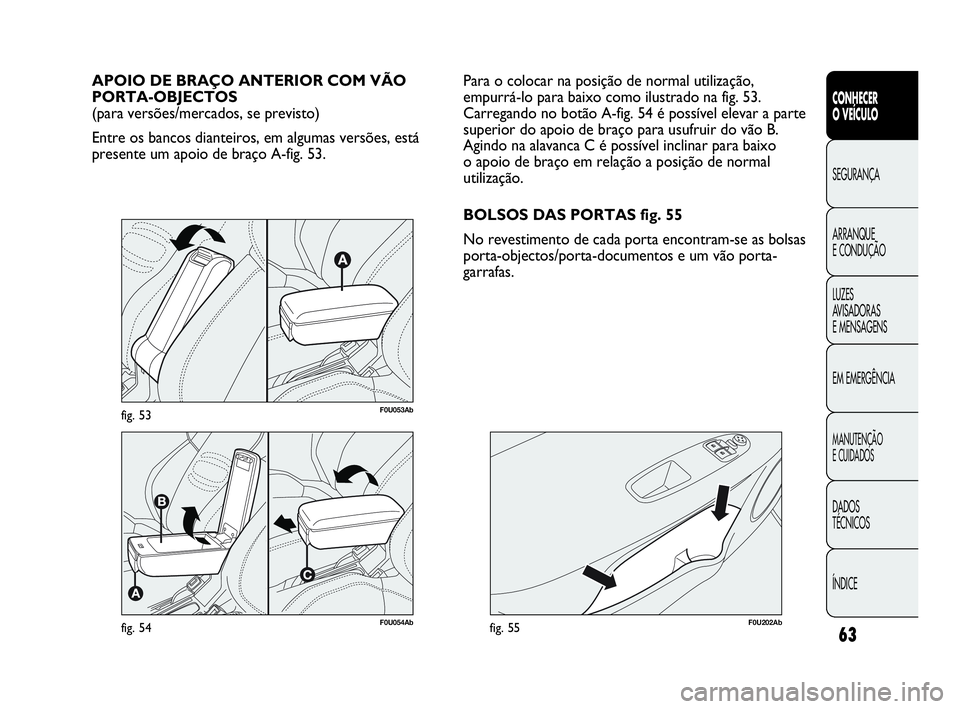

APOIO DE BRAÇO ANTERIOR COM VÃO
PORTA-OBJECTOS
(para versões/mercados, se previsto)
Entre os bancos dianteiros, em algumas versões, está
presente um apoio de braço A-fig. 53.
F0U202Abfig. 55
Para o colocar na posição de normal utilização,
empurrá-lo para baixo como ilustrado na fig. 53.
Carregando no botão A-fig. 54 é possível elevar a parte
superior do apoio de braço para usufruir do vão B.
Agindo na alavanca C é possível inclinar para baixo
o apoio de braço em relação a posição de normal
utilização.
BOLSOS DAS PORTAS fig. 55
No revestimento de cada porta encontram-se as bolsas
porta-objectos/porta-documentos e um vão porta-
garrafas.
F0U053Abfig. 53
029-068 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:52 Pagina 63

64
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U057Abfig. 56

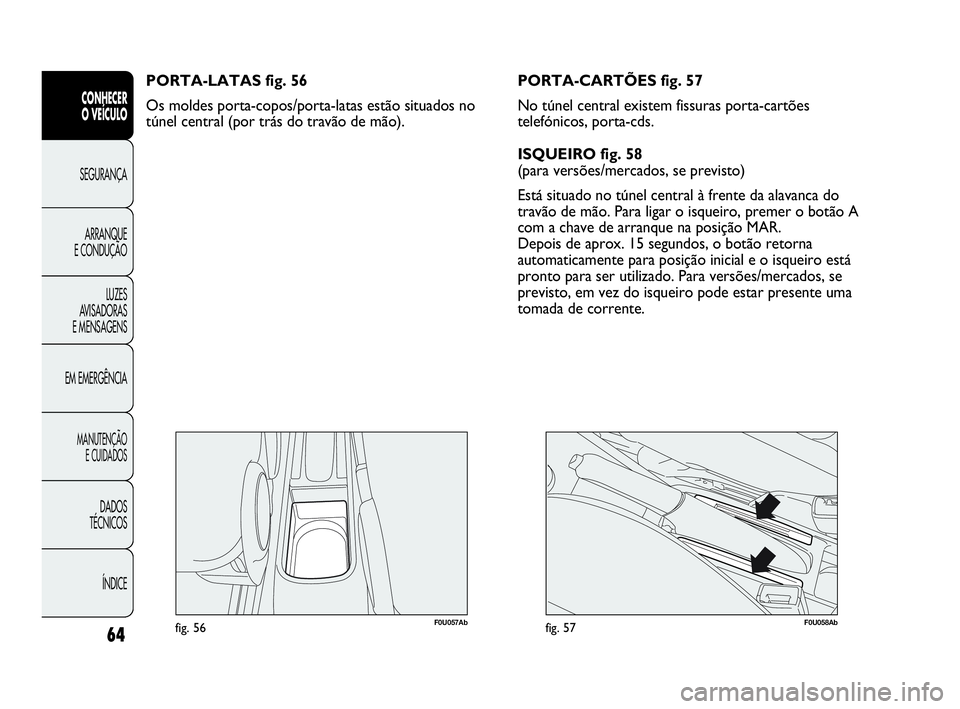

PORTA-LATAS fig. 56
Os moldes porta-copos/porta-latas estão situados no
túnel central (por trás do travão de mão).
F0U058Abfig. 57
PORTA-CARTÕES fig. 57
No túnel central existem fissuras porta-cartões
telefónicos, porta-cds.
ISQUEIRO fig. 58
(para versões/mercados, se previsto)
Está situado no túnel central à frente da alavanca do
travão de mão. Para ligar o isqueiro, premer o botão A
com a chave de arranque na posição MAR.
Depois de aprox. 15 segundos, o botão retorna
automaticamente para posição inicial e o isqueiro está
pronto para ser utilizado. Para versões/mercados, se
previsto, em vez do isqueiro pode estar presente uma
tomada de corrente.
029-068 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:52 Pagina 64

65
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U059Abfig. 58

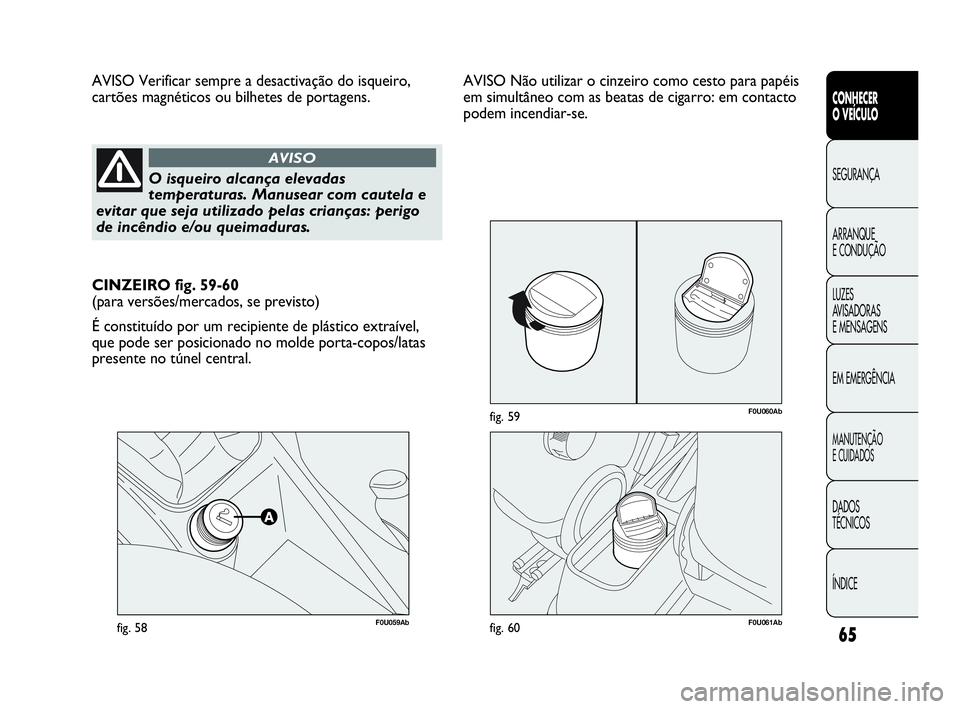

AVISO Verificar sempre a desactivação do isqueiro,
cartões magnéticos ou bilhetes de portagens.
O isqueiro alcança elevadas
temperaturas. Manusear com cautela e
evitar que seja utilizado pelas crianças: perigo
de incêndio e/ou queimaduras.
AVISO
F0U061Abfig. 60
F0U060Abfig. 59
CINZEIRO fig. 59-60
(para versões/mercados, se previsto)
É constituído por um recipiente de plástico extraível,
que pode ser posicionado no molde porta-copos/latas
presente no túnel central.AVISO Não utilizar o cinzeiro como cesto para papéis
em simultâneo com as beatas de cigarro: em contacto
podem incendiar-se.
029-068 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:52 Pagina 65

66
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U062Abfig. 61

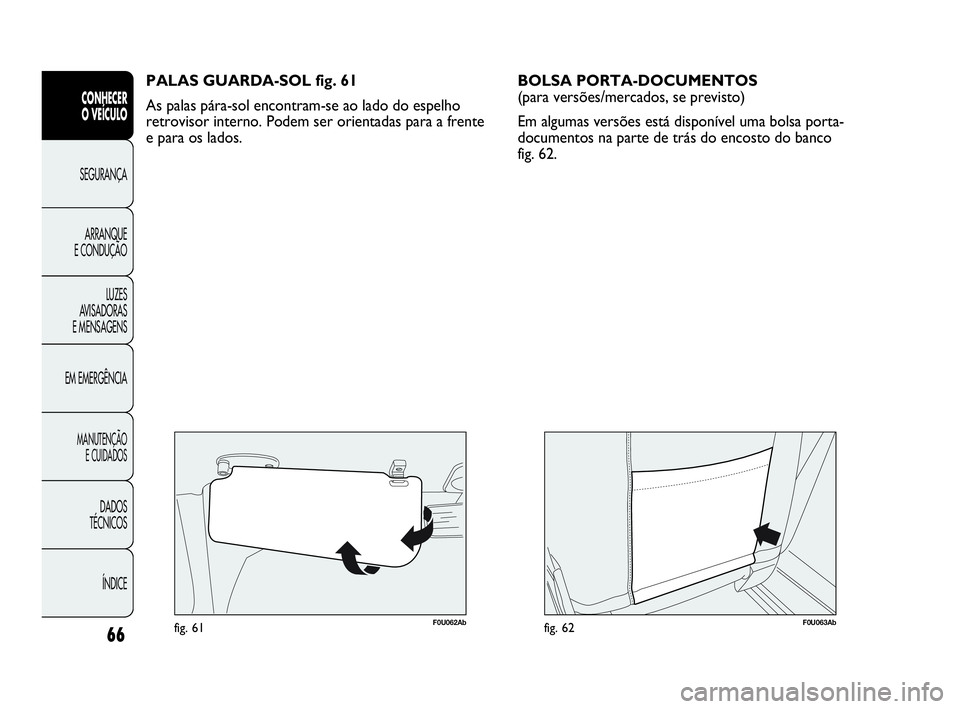

PALAS GUARDA-SOL fig. 61
As palas pára-sol encontram-se ao lado do espelho
retrovisor interno. Podem ser orientadas para a frente
e para os lados.
F0U063Abfig. 62
BOLSA PORTA-DOCUMENTOS
(para versões/mercados, se previsto)
Em algumas versões está disponível uma bolsa porta-
documentos na parte de trás do encosto do banco
fig. 62.
029-068 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:52 Pagina 66
