ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για την αντικατάσταση ενός λαμπτήρα συνεχίσετε
σύμφωνα με τα παρακάτω:
❒ από τα σημεία που δείχνουν τα βέλη, αφαιρέστε την
πλαφονιέρα A-εικ. 150
❒ αντικαταστήστε το λαμπτήρα εικ. 151 βγάζοντάς τον
από τις πλευρικές επαφές προσέχοντας ο καινούργιος
λαμπτήρας να ασφαλίσει καλά επάνω στις ίδιες επαφές
❒ ουμπώστε ξανά το φακό/διάφανο τμήμα.
F0U152Abεικ. 150F0U153Abεικ. 151
151-182 PUNTO Abarth GR 1ed 27-07-2012 8:50 Pagina 167

168
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U154Abεικ. 152
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΩΝ
ΛΑΜΠΤΗΡΩΝ
Για τον τύπο του λαμπτήρα και την ισχύ του,
συμβουλευθείτε το «Αντικατάσταση ενός λαμπτήρα».
ΜΠΡΟΣΤΙΝΗ ΠΛΑΦΟΝΙΕΡΑ
Για να αντικαταστήσετε τους λαμπτήρες συνεχίστε
σύμφωνα με τα παρακάτω:
❒από τα σημεία που δείχνουν τα βέλη, αφαιρέστε την
πλαφονιέρα A-εικ. 152
❒ανοίξτε το προστατευτικό καπάκι B-εικ. 153
❒αντικαταστήστε τους λαμπτήρες C-εικ. 153 βγάζοντάς
τους από τις πλευρικές επαφές προσέχοντας οι
καινούργιοι λαμπτήρες να ασφαλίσουν καλά επάνω
στις ίδιες επαφές
❒κλείστε το καπάκι B-εικ. 153 και στερεώστε την
πλαφονιέρα A-εικ. 152 στην αντίστοιχη θέση.
F0U155Abεικ. 153
151-182 PUNTO Abarth GR 1ed 27-07-2012 8:50 Pagina 168

169
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U156Abεικ. 154 ΠΛΑΦΟΝΙΕΡΑ ΠΟΡΤΜΠΑΓΚΑΖ εικ. 154
Για την αντικατάσταση του λαμπτήρα συνεχίσετε
σύμφωνα με τα παρακάτω:
❒ανοίξτε το πορτμπαγκάζ
❒βγάλτε την πλαφονιέρα A κάνοντας μοχλό στο σημείο
που δείχνει το βέλος.
❒ανοίξτε το προστατευτικό B και αντικαταστήστε το
λαμπτήρα
❒κλείστε και πάλι το προστατευτικό B επάνω στο φακό
❒μοντάρετε την πλαφονιέρα Α βάζοντάς την μέσα στη
σωστή θέση πρώτα από τη μία πλευρά και στη συνέχεια
πιέζοντας επάνω στην άλλη μέχρι να ακούσετε το κλικ
της ασφάλισης.
F0U159Abεικ. 155
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΑ
Οι ασφάλειες προστατεύουν το ηλεκτρικό σύστημα
επεμβαίνοντας σε περίπτωση βλάβης ή λανθασμένης
παρέμβασης επάνω στο σύστημα.
Επομένως, όταν μία διάταξη δεν λειτουργεί, πρέπει να
ελέγξετε την απόδοση της αντίστοιχης ασφάλειας
προστασίας: το αγώγιμο στοιχείο Α-εικ. 155 δεν πρέπει να
έχει κοπεί. Αν έχει κοπεί, αντικαταστήστε την καμένη
ασφάλεια με μία άλλη με τα ίδια Αμπέρ (ίδιο χρώμα).
B ασφάλεια ακέραιη
C ασφάλεια με καμένο αγώγιμο στοιχείο.
151-182 PUNTO Abarth GR 1ed 27-07-2012 8:50 Pagina 169

170
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Ποτέ μην αντικαθιστάτε μία καμένη ασφάλεια
με μεταλλικά σύρματα ή άλλο υλικό.
Στην περίπτωση που η ασφάλεια σταματήσει,
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Abarth.
ΠΡΟΣΟΧΗ
Ποτέ μην αντικαθιστάτε μία ασφάλεια με μία
άλλη η οποία έχει περισσότερα Αμπέρ:
ΚΙΝΔΥΝΟΣ ΦΩΤΙΑΣ.
ΠΡΟΣΟΧΗ
Αν καεί μία γενική ασφάλεια προστασίας
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE)
απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης
της Abarth.
ΠΡΟΣΟΧΗ
Πριν αντικαταστήσετε μία ασφάλεια, ελέγξτε
ότι έχει αφαιρεθεί το κλειδί από το διακόπτη
ανάφλεξης και ότι όλες οι άλλες ηλεκτρικές συσκευές
έχουν σβήσει/απενεργοποιηθεί.
ΠΡΟΣΟΧΗ
Εάν επέμβει μία γενική ασφάλεια για την
προστασία των συστημάτων ασφάλειας
(σύστημα αερόσακου, σύστημα πέδησης), των
συστημάτων κινητήρα-μετάδοσης (σύστημα κινητήρα,
σύστημα κιβωτίου ταχυτήτων) ή του συστήματος
διεύθυνσης: απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Abarth.
ΠΡΟΣΟΧΗ
151-182 PUNTO Abarth GR 1ed 27-07-2012 8:50 Pagina 170

171
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U160Abεικ. 156
F0U161Abεικ. 157

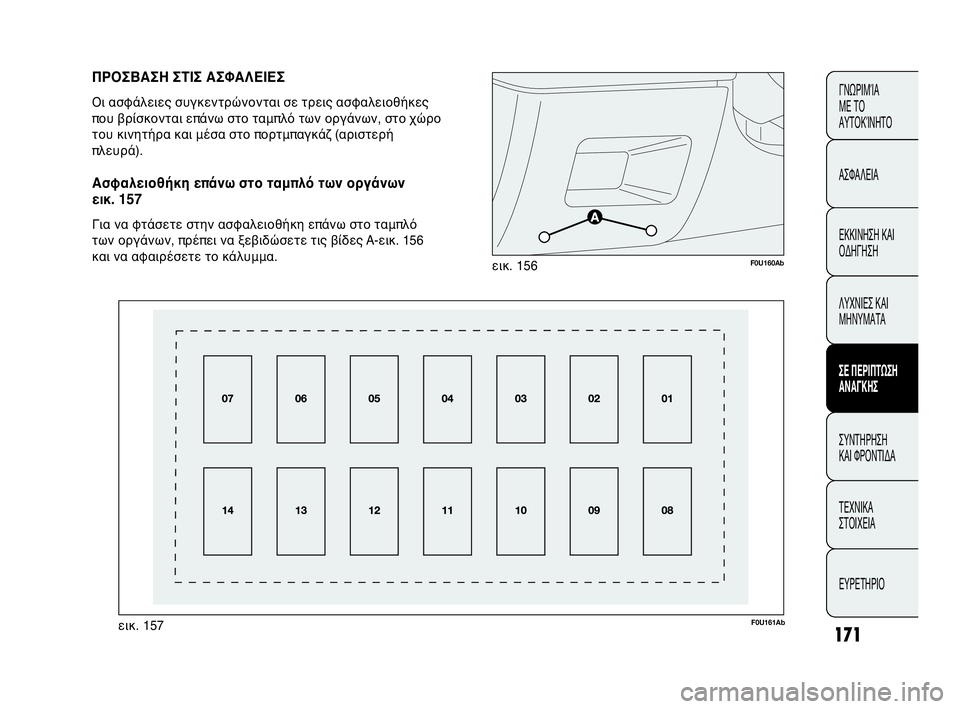

ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣ
Οι ασφάλειες συγκεντρώνονται σε τρεις ασφαλειοθήκες
που βρίσκονται επάνω στο ταμπλό των οργάνων, στο χώρο
του κινητήρα και μέσα στο πορτμπαγκάζ (αριστερή
πλευρά).
Ασφαλειοθήκη επάνω στο ταμπλό των οργάνων
εικ. 157
Για να φτάσετε στην ασφαλειοθήκη επάνω στο ταμπλό
των οργάνων, πρέπει να ξεβιδώσετε τις βίδες A-εικ. 156
και να αφαιρέσετε το κάλυμμα.
151-182 PUNTO Abarth GR 1ed 27-07-2012 8:50 Pagina 171

172
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U162Abεικ. 158
F0U163Abεικ. 159
Ασφαλειοθήκη χώρου κινητήρα εικ. 159
Για να φτάσετε στην ασφαλειοθήκη κοντά στην μπαταρία,
πρέπει να αφαιρέσετε το αντίστοιχο καπάκι προστασίας
εικ. 158 δρώντας στα σημεία που δείχνει το βέλος.
151-182 PUNTO Abarth GR 1ed 27-07-2012 8:50 Pagina 172

173
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U164Abεικ. 160
F0U165Abεικ. 161
Ασφαλειοθήκη χώρου πορτμπαγκάζ εικ. 161
Για να φτάσετε στην ασφαλειοθήκη που βρίσκεται στην
αριστερή πλευρά του χώρου του πορτμπαγκάζ, πρέπει να
ανοίξετε το καπάκι ελέγχου (όπως φαίνεται στο εικ. 160).
151-182 PUNTO Abarth GR 1ed 27-07-2012 8:50 Pagina 173

174
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
7,5
7,5
5
5
10
5
20
20
20
20
5
5
7,5 1
8
13
2
5
11
4
6
14
7
12
3
10
ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ ΑΣΦΑΛΕΙΩΝ
Ασφαλειοθήκη επάνω στο ταμπλό των οργάνων εικ. 157
ΣΥΣΚΕΥΈΣ/ΚΑΤΑΝΑΛΩΤΈΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Φως μεσαίας σκάλας δεξιά
Αριστερό φως μεσαίας σκάλας, ρυθμιστής ύψους προβολέων
Τροφοδοσία με άνοιγμα διακόπτη INT/A για πηνία ρελέ επάνω στην
ασφαλειοθήκη του κινητήρα και πηνία ρελέ επάνω στην ασφαλειοθήκη
του body computer
Φως πλαφονιέρας, φως πορτμπαγκάζ, φως ντουλαπιού ταμπλό
Τροφοδοσία + μπαταρίας για πρίζα διάγνωσης EOBD, μονάδα ελέγχου
αυτόματου συστήματος κλιματισμού, συναγερμού, ηχοσυστήματος,
μονάδας ελέγχου Blue&Me™
Τροφοδοσία INT για πίνακα οργάνων, διακόπτη επάνω στο πεντάλ του φρένου
(επαφή ΦΑ), φως τρίτου στοπ
Μοτέρ κλειδώματος/ξεκλειδώματος θυρών, μοτέρ ενεργοποίησης dead lock,
μοτέρ ξεκλειδώματος πόρτας πορτμπαγκάζ
Αντλία για πλύσιμο παρμπρίζ/πίσω τζαμιού
Μοτέρ γρύλου μπροστινού τζαμιού στην πλευρά του οδηγού
Μοτέρ γρύλου μπροστινού τζαμιού στην πλευρά του συνοδηγού
Τροφοδοσία INT για φωτισμό ταμπλό εντολών, μονάδα ελέγχου εντοπισμού
πίεσης ελαστικών TPMS, μετακίνηση εξωτερικών ηλεκτρικών καθρεφτών,
μονάδα ελέγχου ηλεκτρικής οροφής, πρίζα τηλεπληροφόρησης my-port,
ηλεκτροχρωμικό εσωτερικό καθρέφτη
Πίνακας οργάνων
Τροφοδοσία INT για διακόπτη επάνω στο πεντάλ του φρένου (επαφή ΦΑ),
διακόπτη επάνω στο πεντάλ του συμπλέκτη, σύνολο εσωτερικού καλοριφέρ,
μονάδα ελέγχου Blue&Me™, σύστημα προεγκατάστασης ηχοσυστήματος,
μονάδα ελέγχου σταθεροποιητή τάσης,φως όπισθεν επάνω στον
προφυλακτήρα, αισθητήρα επάνω στο σερβόφρενο, πηνία ρελέ επάνω στην
ασφαλειοθήκη του κινητήρα
151-182 PUNTO Abarth GR 1ed 27-07-2012 8:50 Pagina 174

175
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
09
10
14
19
20
21
30
85
86
87
8820
10
15
7,5
30
15
15
–
15
5
7,5 Ασφαλειοθήκη χώρου κινητήρα εικ. 159
ΣΥΣΚΕΥΈΣ/ΚΑΤΑΝΑΛΩΤΈΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Ηχοσύστημα Hi-Fi μαζί με ραδιόφωνο, μονάδα ελέγχου και ηχείο subwoofer
Κόρνα
Αριστερό φως μεγάλης σκάλας, δεξιό φως μεγάλης σκάλας
Συμπιεστής συστήματος κλιματισμού
Πίσω θερμαινόμενο τζάμι
Αντλία καυσίμου επάνω στο ρεζερβουάρ
Αριστερό φως ομίχλης, δεξιό φως ομίχλης
Πρίζα ρεύματος (προεγκατάσταση)
Πρίζα ρεύματος χώρου επιβατών, αναπτήρας
Αισθητήρας κατάστασης μπαταρίας IBS
Διάταξη ξεπαγώματος επάνω στον εξωτερικό καθρέφτη του οδηγού, διάταξη
ξεπαγώματος επάνω στον εξωτερικό καθρέφτη του συνοδηγού
151-182 PUNTO Abarth GR 1ed 27-07-2012 8:50 Pagina 175

176
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
17
14
01
03
04
15
16
08
07
05
13
09
06
0220
7,5
–
–
–
–
–
–
–
15
5
–
–
– Ασφαλειοθήκη χώρου πορτμπαγκάζ εικ. 161
ΣΥΣΚΕΥΈΣ/ΚΑΤΑΝΑΛΩΤΈΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Σύστημα ηλεκτρικού ανοίγματος συρόμενης οροφής
Μονάδα ελέγχου συστήματος συναγερμού
Διαθέσιμο
Διαθέσιμο
Διαθέσιμο
Διαθέσιμο
Διαθέσιμο
Διαθέσιμο
Διαθέσιμο
Πρίζα ρεύματος μέσα στο χώρο των αποσκευών
Μονάδα ελέγχου εντοπισμού πίεσης ελαστικών TPMS
Διαθέσιμο
Διαθέσιμο
Διαθέσιμο
