Abarth Punto 2020 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

Κωδικός κινητήρα955A8000
Κωδικός έκδοσης
αμαξώματος
(4 θέσεις)199AXX1B47
207
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΚΩΔΙΚΟ ΚΙΝΗΤΗΡΑ –
ΕΚΔΟΣΕΙΣ
ΑΜΑΞΩΜΑΤΟΣ
Έκδοση1.4 Turbo Multi Air
Κωδικός τύπου955A8000
ΚύκλοςOtto
Αριθμός και θέση κυλίνδρων4σε σειρά
Διάμετρος και διαδρομή εμβόλων χιλ72 x 84
Συνολικός κυβισμός cm31368
Σχέση συμπίεσης9,8 ± 0,2
Μέγιστη ισχύς (CEE) kW 120
CV 163
στροφές που αντιστοιχούν στροφές/λεπτό5500
Μέγιστη ροπή (CEE)NORMAL SPORT
Nm 230 250
kgm 23,4 25,5
στροφές που αντιστοιχούν στροφές/λεπτό2250 2500
Μπουζί NGK IKR9F8
Καύσιμο Αμόλυβδη βενζίνη
95 RON
(Προδιαγραφές EN228)
ΚΙΝΗΤΗΡΑΣ
205-220 PUNTO Abarth GR 1ed.qxd 27-07-2012 9:02 Pagina 207

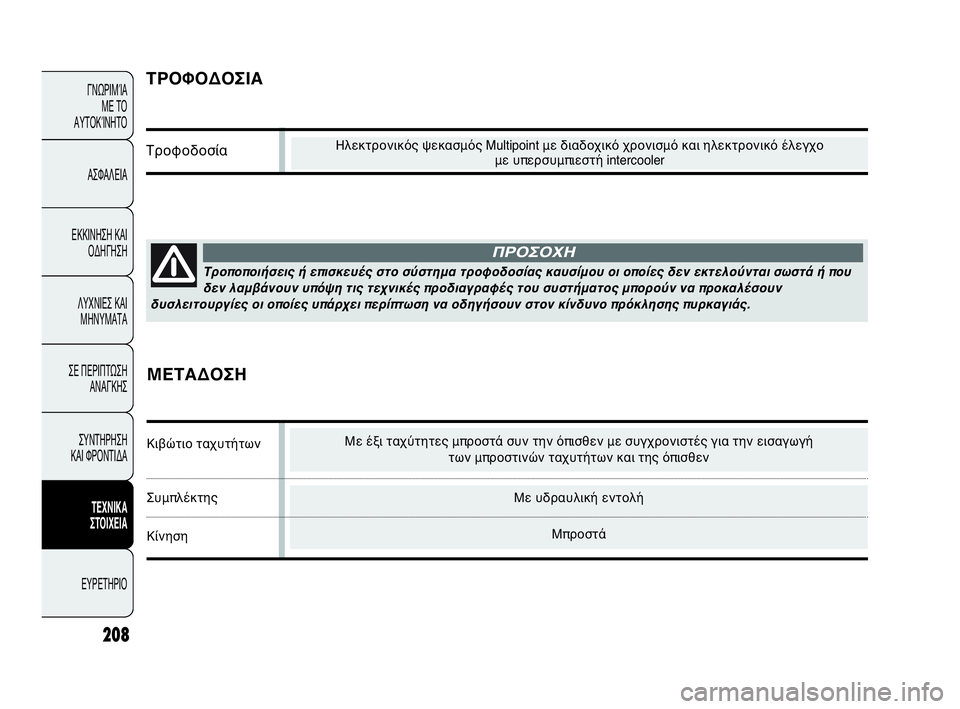

ΤΡΟΦΟΔΟΣΙΑ
Τροφοδοσία
Με υδραυλική εντολή
Μπροστά
ΜΕΤΑΔΟΣΗ
Κιβώτιο ταχυτήτων
Συμπλέκτης
Κίνηση
208
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Τροποποιήσεις ή επισκευές στο σύστημα τροφοδοσίας καυσίμου οι οποίες δεν εκτελούνται σωστά ή που
δεν λαμβάνουν υπόψη τις τεχνικές προδιαγραφές του συστήματος μπορούν να προκαλέσουν
δυσλειτουργίες οι οποίες υπάρχει περίπτωση να οδηγήσουν στον κίνδυνο πρόκλησης πυρκαγιάς.
ΠΡΟΣΟΧΗ
Ηλεκτρονικός ψεκασμός Multipoint με διαδοχικό χρονισμό και ηλεκτρονικό έλεγχο
με υπερσυμπιεστή intercooler
Με έξι ταχύτητες μπροστά συν την όπισθεν με συγχρονιστές για την εισαγωγή
των μπροστινών ταχυτήτων και της όπισθεν
205-220 PUNTO Abarth GR 1ed.qxd 27-07-2012 9:02 Pagina 208

Με πηνίο και οδοντωτό κανόνα κρεμαγιέρας και ηλεκτρική υποβοήθηση
11
Με δίσκο αυτοαεριζόμενα
Με δίσκο
Κατευθύνεται από την καστάνια, δρα στα πίσω φρένα
209
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Με στρεφόμενο άξονα με τους τροχούς συνδεδεμένους
Με ανεξάρτητους τροχούς τύπου Mc Pherson με αντιστρεπτική δοκό
ΦΡΕΝΑ
Φρένα: εμπρός
πίσω
Χειρόφρενο
ΣΗΜΑΝΤΙΚΟ Νερό, πάγος και αλάτι που υπάρχει στους δρόμους μπορεί να καθίσουν επάνω στα δισκόφρενα, μειώνοντας
την απόδοση στο πρώτο φρενάρισμα.
ΑΝΑΡΤΗΣΕΙΣ
Εμπρός
Πίσω
ΤΙΜΟΝΙ
Τύπος
Διάμετρος στροφής τιμονιού
(ακτίνα κύκλου) m
205-220 PUNTO Abarth GR 1ed.qxd 27-07-2012 9:02 Pagina 209

F0U183Abεικ. 179
ΤΡΟΧΟΙ
ΖΑΝΤΕΣ ΚΑΙ ΕΛΑΣΤΙΚΑ
Ζάντες από σφυρηλατημένο ατσάλι ή από κράμα
αλουμινίου. Ελαστικά χωρίς αεροθάλαμο
(Tubeless) ακτινικού τύπου. Επάνω στην άδεια
κυκλοφορίας αναφέρονται όλα τα ελαστικά που έχουν
εγκριθεί.
ΣΗΜΑΝΤΙΚΟ Στην περίπτωση ασυμφωνίας μεταξύ του «Βιβλίο
χρήσης και συντήρησης» και της «Άδειας κυκλοφορίας»
πρέπει να υπολογίσετε μόνο ό,τι αναφέρεται στην τελευταία.
Για την ασφάλεια στην οδήγηση είναι απαραίτητο το
αυτοκίνητο να διαθέτει ελαστικά της ίδιας μάρκας και του
ίδιου τύπου σε όλους τους τροχούς.
ΣΗΜΑΝΤΙΚΟ Με ελαστικά Tubeless μην χρησιμοποιείτε
σαμπρέλες.
ΓΕΩΜΕΤΡΙΑ ΤΡΟΧΩΝ
Μπροστινή συνολική σύγκλιση: + 1 ± 1 mm
Οπίσθια συνολική σύγκλιση: + 1,7 ± 2 mm
Οι τιμές αναφέρονται με το αυτοκίνητο έτοιμο για πορεία.
ΣΩΣΤΗ ΑΝΑΓΝΩΣΗ ΤΟΥ ΕΛΑΣΤΙΚΟΥ εικ. 179
Παράδειγμα: 205/45 R17" 88V
205 = Ονομαστικό πλάτος (S, απόσταση σε mm μεταξύ
των πλευρών).
45 = Σχέση ύψους/πλάτους (H/S), επί τοις εκατό.
R = Ελαστικό με ακτινική διάταξη.
17 = Διάμετρος ζάντας σε ίντσες (Ø).
88 = Δείκτης φορτίου (μάζα).
V = Δείκτης μέγιστης ταχύτητας.
210
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
205-220 PUNTO Abarth GR 1ed.qxd 27-07-2012 9:02 Pagina 210

211
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Q= μέχρι 160 km/h.
R= μέχρι 170 km/h.
S= μέχρι 180 km/h.
T= μέχρι 190 km/h.
U= μέχρι 200 km/h.
H= μέχρι 210 km/h.
V= μέχρι 240 km/h.
W= μέχρι 270 km/h.
Y= μέχρι 300 km/h.
QM + S= μέχρι 160 km/h.
TM + S= μέχρι 190 km/h.
HM + S= μέχρι 210 km/h. Δείκτης μέγιστης ταχύτητας
Δείκτης μέγιστης ταχύτητας για ελαστικά χιονιού
Δείκτης φορτίου (μάζα)
205-220 PUNTO Abarth GR 1ed.qxd 27-07-2012 9:02 Pagina 211

212
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΣΩΣΤΗ ΑΝΑΓΝΩΣΗ ΤΗΣ ΖΑΝΤΑΣ εικ. 179
Παράδειγμα: 7J x 17 ET39
7 = πλάτος ζάντας σε ίντσες 1.
J = προφίλ του τμήματος που προεξέχει (πλευρική
προεξοχή όπου ακουμπά το ελαστικό)
2.
17 = διάμετρος εφαρμογής σε ίντσες (αντιστοιχεί
στο ελαστικό που πρέπει να μονταριστεί)
3= Ø.
ET39 = γωνία κλίσης τροχού (απόσταση μεταξύ του
πεδίου στήριξης δίσκου/ζάντας και μέσης
γραμμής ζάντας τροχού).
ΕΛΑΣΤΙΚΑ ΜΕ ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΖΑΝΤΑΣ εικ. 180
Στην περίπτωση που
χρησιμοποιούνται τάσια τροχών
στερεωμένα (για εκδόσεις/αγορές, όπου
προβλέπεται) (με ελατήριο) στη σιδερένια
ζάντα και ελαστικά που δεν ανήκουν στον
αρχικό εξοπλισμό αλλά έχουν τοποθετηθεί
σε after sale και είναι εξοπλισμένα με
«Rim Protector» (προστατευτικό ζάντας),
ΜΗΝ μοντάρετε τα τάσια. Όταν
χρησιμοποιούνται ελαστικά και τάσια τα
οποία δεν είναι κατάλληλα μπορεί να
προκαλέσουν την ξαφνική απώλεια πίεσης
του ελαστικού.
ΠΡΟΣΟΧΗ
F0U195Abεικ. 180
205-220 PUNTO Abarth GR 1ed.qxd 27-07-2012 9:02 Pagina 212

213
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Έκδοση: Ζάντες (**) Ελαστικά στάνταρ
1.4 Turbo Multi Air
6½J x 17-36 205/45 R17 88V
7J x 17-39 215/45 R17 91Y (*)
(*) Ελαστικό που δεν φορά αλυσίδες
(**) Απόσταση αξόνων μπουλονιών 100 mm και μπουλόνια M12 x 1,5, χρησιμοποιήστε μόνο τροχούς που
προβλέπονται για αυτό το αυτοκίνητο.
ΠΙΕΣΗ ΦΟΥΣΚΩΜΑΤΟΣ ΜΕ ΚΡΥΟ ΕΛΑΣΤΙΚΟ (bar)
Ελαστικά Με μεσαίο φορτίο Με πλήρες φορτίο
Μπροστά Πίσω Μπροστά Πίσω
205/45 R17 88V 2,4 2,2 2,7 2,4
215/45 R17 91Y 2,3 2,1 2,3 2,3
Με ζεστό ελαστικό η τιμή της πίεσης πρέπει να είναι +0,3 bar σε σχέση με την προκαθορισμένη τιμή. Ελέγξτε ξανά τη
σωστή τιμή με το ελαστικό κρύο.
Με χειμερινά ελαστικά η τιμή της πίεσης πρέπει να είναι +0,2 bar σε σχέση με την προκαθορισμένη τιμή για τα ελαστικά
του εξοπλισμού.
Στην περίπτωση πορείας με ταχύτητες μεγαλύτερες από 160 km/h, φουσκώστε τα ελαστικά στις προβλεπόμενες τιμές
για πλήρες φορτίο.
Όταν υπάρχει σύστημα T.P.M.S. η τιμή της πίεσης πρέπει να είναι + 0,1 bar σε σχέση με την προκαθορισμένη τιμή.
205-220 PUNTO Abarth GR 1ed.qxd 27-07-2012 9:58 Pagina 213

214
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
εικ. 181F0U184Ab
Έκδοση A B C D E F G H I
1.4 Turbo
Multi Air4065 892 2510 663 1478 1483 1721 1470 1967
ΣΗΜΑΝΤΙΚΟ Ανάλογα με τις διαστάσεις των ζαντών/ελαστικών, υπάρχει πιθανότητα μικρών αποκλίσεων στη
μέτρηση.
ΔΙΑΣΤΑΣΕΙΣ
Οι διαστάσεις εκφράζονται σε mm (χιλ)
και αναφέρονται στο αυτοκίνητο που
είναι εξοπλισμένο με τα στάνταρ
ελαστικά.
Το ύψος υπολογίζεται με το αυτοκίνητο
ξεφόρτωτο.
Χωρητικότητα πορτμπαγκάζ
Χωρητικότητα με το αυτοκίνητο άδειο
(κανονισμός V.D.A.): ................... 275 dm
3
Χωρητικότητα με
αναδιπλωμένη την πλάτη του
πίσω καθίσματος .....................1.030 dm
3
205-220 PUNTO Abarth GR 1ed.qxd 27-07-2012 9:02 Pagina 214

215
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
1185
480
950
850
1665
50
ΕΠΙΔΟΣΕΙΣ
Μέγιστη επιτρεπόμενη ταχύτητα μετά την πρώτη περίοδο χρήσης του αυτοκινήτου σε χλμ/ώρα 213 km/h.
ΒΑΡΗ
Έκδοση 1.4 Turbo Multi Air
Βάρος κενού (με όλα τα υγρά, ρεζερβουάρ καυσίμου γεμάτο κατά 90% και χωρίς αξεσουάρ):
Ωφέλιμη μάζα (*) συμπεριλαμβανομένου του οδηγού:
Μέγιστα επιτρεπόμενα φορτία (**)
– μπροστινός άξονας:
– πίσω άξονας:
– σύνολο:
Μέγιστο φορτίο στην οροφή:
(*) Όταν υπάρχουν ειδικοί εξοπλισμοί το βάρος κενού μπορεί να αυξηθεί και συνεπώς να μειωθεί η ωφέλιμη μάζα σε
σχέση με τα μέγιστα επιτρεπόμενα βάρη.
(**) Φορτία που δεν πρέπει να ξεπεραστούν. Είναι ευθύνη του οδηγού να τοποθετήσει τα αντικείμενα μέσα στο χώρο
των αποσκευών και/ή επάνω στο πεδίο φόρτωσης σύμφωνα με τα μέγιστα επιτρεπόμενα φορτία.
ΣΗΜΑΝΤΙΚΟ Το αυτοκίνητο δεν έχει εγκριθεί για τη ρυμούλκηση τρέιλερ.
205-220 PUNTO Abarth GR 1ed.qxd 27-07-2012 9:02 Pagina 215

Αμόλυβδη βενζίνη όχι κάτω από 95
R.O.N. (Προδιαγραφές EN 228)
Μείγμα νερού και υγρού
PARAFLU
UPστο 50% (❒)
SELENIA ABARTH 5W-40
TUTELA TRANSMISSION
GEARFORCE
TUTELA TOP 4
Μείγμα νερού και υγρού
TUTELA PROFESSIONAL SC 35
216
ΓΝΩΡΙΜΊΑ
ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
45
5 ÷ 7
6,0
2,6
3,0
1,5
0,5
2,2
ΑΝΕΦΟΔΙΑΣΜΟΙ
1.4 Turbo Multi Air Προτεινόμενα καύσιμα καιγνήσια λιπαντικά
Ρεζερβουάρ καυσίμου: λίτρασυμπεριλαμβάνεται ρεζέρβα των: λίτρα
Σύστημα ψύξης κινητήρα: λίτρα
Κάρτερ κινητήρα: κιλάΚάρτερ του κινητήρα και φίλτρο: κιλά
Κιβώτιο ταχυτήτων/διαφορικό: kg
Κύκλωμα υδραυλικού συστήματος φρένων: κιλά
Δοχείο υγρού για το πλύσιμο του παρμπρίζ,
πίσω τζαμιού: λίτρα
(❒) Για ιδιαίτερα δύσκολες κλιματικές συνθήκες, προτείνεται ένα μείγμα με 60% PARAFLUUPκαι 40%
αφαλατωμένο νερό.
205-220 PUNTO Abarth GR 1ed.qxd 27-07-2012 9:02 Pagina 216
