Absolutnie poinformować, że opona
została naprawiona przy użyciu zestawu
szybkiej naprawy opon. Przekazać folder osobie,
która będzie kleiła oponę naprawioną zestawem
szybkiej naprawy opon.
UWAGA

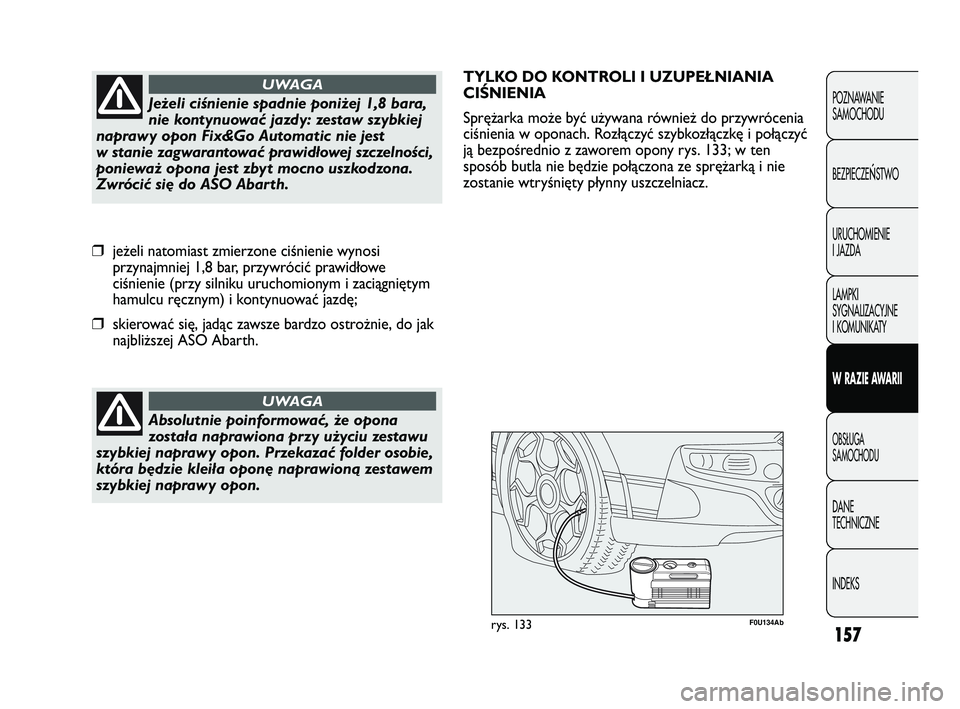

TYLKO DO KONTROLI I UZUPEŁNIANIA
CIŚNIENIA
Sprężarka może być używana również do przywrócenia
ciśnienia w oponach. Rozłączyć szybkozłączkę i połączyć
ją bezpośrednio z zaworem opony rys. 133; w ten
sposób butla nie będzie połączona ze sprężarką i nie
zostanie wtryśnięty płynny uszczelniacz.
F0U134Abrys. 133
Jeżeli ciśnienie spadnie poniżej 1,8 bara,
nie kontynuować jazdy: zestaw szybkiej
naprawy opon Fix&Go Automatic nie jest
w stanie zagwarantować prawidłowej szczelności,
ponieważ opona jest zbyt mocno uszkodzona.
Zwrócić się do ASO Abarth.
UWAGA
❒jeżeli natomiast zmierzone ciśnienie wynosi
przynajmniej 1,8 bar, przywrócić prawidłowe
ciśnienie (przy silniku uruchomionym i zaciągniętym
hamulcu ręcznym) i kontynuować jazdę;
❒skierować się, jadąc zawsze bardzo ostrożnie, do jak
najbliższej ASO Abarth.
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 157

WYMIANA ŻARÓWKI
ZALECENIA OGÓLNE
❒Gdy żarówka nie świeci się, przed jej wymianą
sprawdzić, czy odnośny bezpiecznik nie jest
przepalony: rozmieszczenie bezpieczników podane
jest w rozdziale „Wymiana bezpieczników”;
❒przed wymianą żarówki sprawdzić, czy odnośne styki
nie są skorodowane;
❒przepalone żarówki należy wymieniać na nowe tego
samego typu i mocy;
❒po wymianie żarówki reflektorów, ze względów
bezpieczeństwa, sprawdzić zawsze ustawienie świateł.
158
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Modyfikacje lub naprawy instalacji
elektrycznej wykonane w sposób
nieprawidłowy i bez uwzględnienia parametrów
technicznych instalacji, mogą spowodować
nieprawidłowe funkcjonowanie z ryzykiem
pożaru.
UWAGA
Żarówki halogenowe zawierają sprężony
gaz, w przypadku pęknięcia możliwy jest
rozprysk fragmentów szkła.
UWAGA
F0U135Abrys. 134

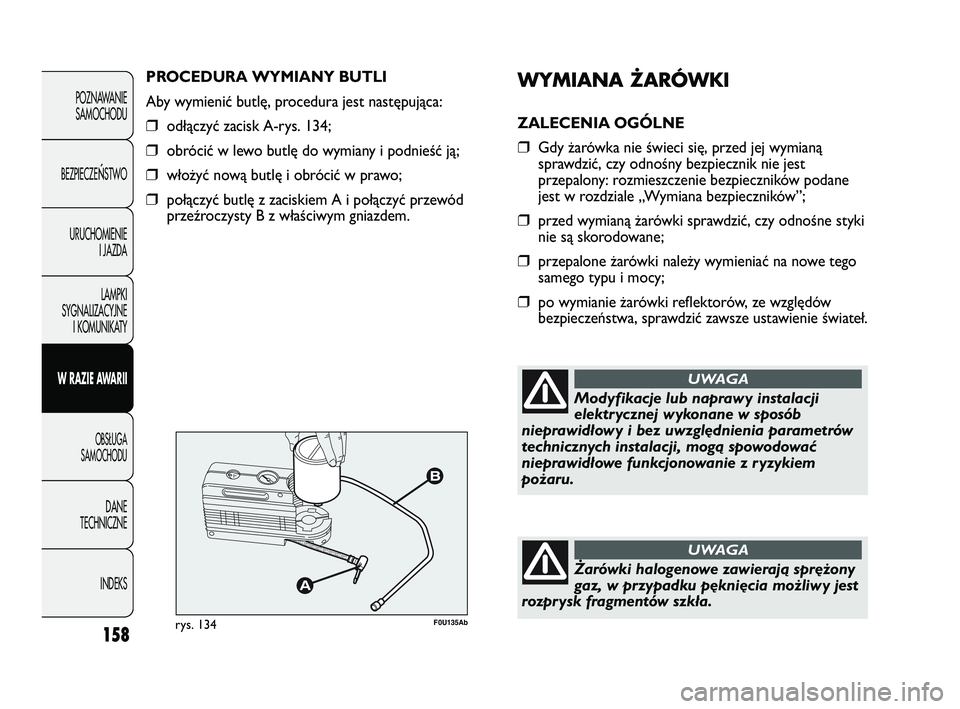

PROCEDURA WYMIANY BUTLI
Aby wymienić butlę, procedura jest następująca:
❒odłączyć zacisk A-rys. 134;
❒obrócić w lewo butlę do wymiany i podnieść ją;
❒włożyć nową butlę i obrócić w prawo;
❒połączyć butlę z zaciskiem A i połączyć przewód
przeźroczysty B z właściwym gniazdem.
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 158

159
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

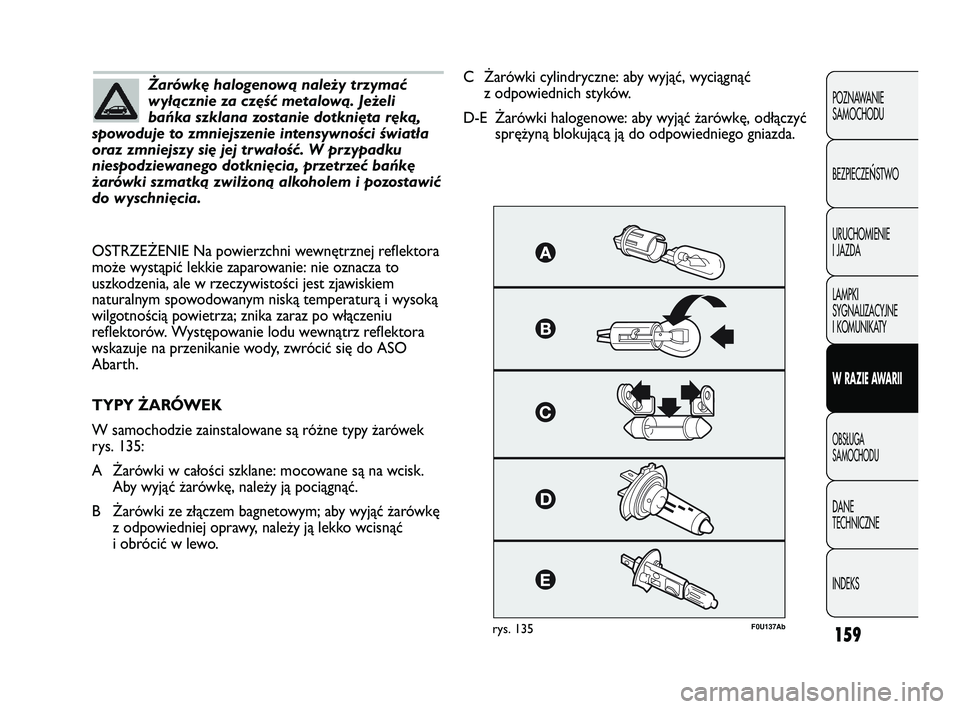

Żarówkę halogenową należy trzymać
wyłącznie za część metalową. Jeżeli
bańka szklana zostanie dotknięta ręką,
spowoduje to zmniejszenie intensywności światła
oraz zmniejszy się jej trwałość. W przypadku
niespodziewanego dotknięcia, przetrzeć bańkę
żarówki szmatką zwilżoną alkoholem i pozostawić
do wyschnięcia.
rys. 135F0U137Ab
OSTRZEŻENIE Na powierzchni wewnętrznej reflektora
może wystąpić lekkie zaparowanie: nie oznacza to
uszkodzenia, ale w rzeczywistości jest zjawiskiem
naturalnym spowodowanym niską temperaturą i wysoką
wilgotnością powietrza; znika zaraz po włączeniu
reflektorów. Występowanie lodu wewnątrz reflektora
wskazuje na przenikanie wody, zwrócić się do ASO
Abarth.
TYPY ŻARÓWEK
W samochodzie zainstalowane są różne typy żarówek
rys. 135:
A Żarówki w całości szklane: mocowane są na wcisk.
Aby wyjąć żarówkę, należy ją pociągnąć.
B Żarówki ze złączem bagnetowym; aby wyjąć żarówkę
z odpowiedniej oprawy, należy ją lekko wcisnąć
i obrócić w lewo.C Żarówki cylindryczne: aby wyjąć, wyciągnąć
z odpowiednich styków.
D-E Żarówki halogenowe: aby wyjąć żarówkę, odłączyć
sprężyną blokującą ją do odpowiedniego gniazda.
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 159

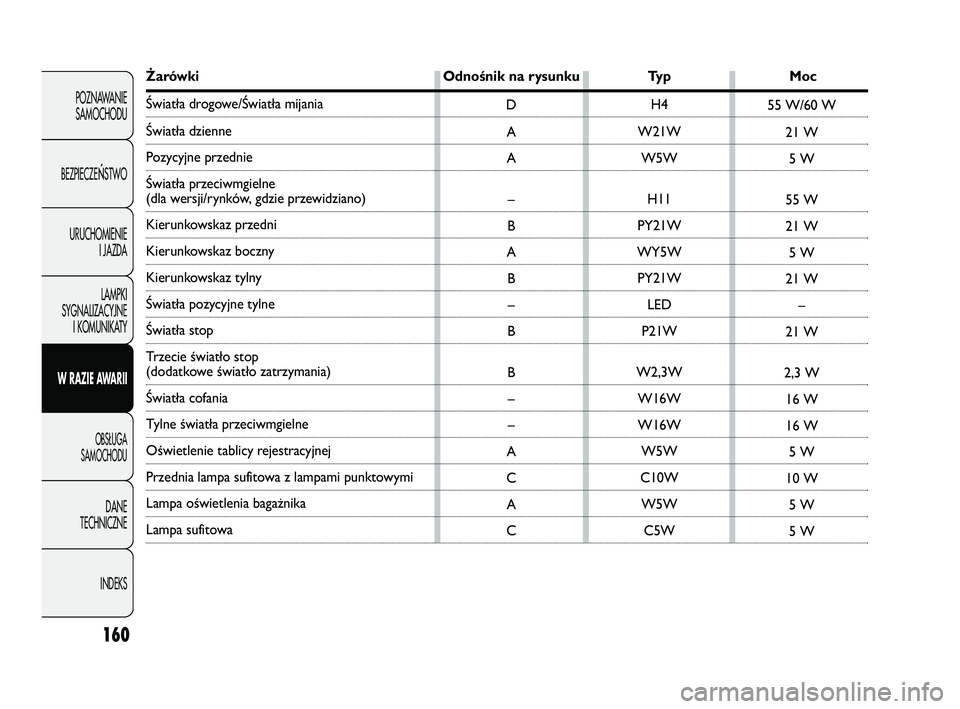

Żarówki Odnośnik na rysunku Typ Moc
Światła drogowe/Światła mijania
Światła dzienne
Pozycyjne przednie
Światła przeciwmgielne
(dla wersji/rynków, gdzie przewidziano)
Kierunkowskaz przedni
Kierunkowskaz boczny
Kierunkowskaz tylny
Światła pozycyjne tylne
Światła stop
Trzecie światło stop
(dodatkowe światło zatrzymania)
Światła cofania
Tylne światła przeciwmgielne
Oświetlenie tablicy rejestracyjnej
Przednia lampa sufitowa z lampami punktowymi
Lampa oświetlenia bagażnika
Lampa sufitowaH4
W21W
W5W
H11
PY21W
WY5W
PY21W
LED
P21W
W2,3W
W16W
W16W
W5W
C10W
W5W
C5W D
A
A
–
B
A
B
–
B
B
–
–
A
C
A
C55 W/60 W
21 W
5 W
55 W
21 W
5 W
21 W
–
21 W
2,3 W
16 W
16 W
5 W
10 W
5 W
5 W
160
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 160

F0U138Abrys. 136F0U139Abrys. 137
OSTRZEŻENIE Wymiana żarówek kierunkowskazów
przednich, świateł drogowych i świateł mijania może być
wykonana po wyjęciu odpowiedniej pokrywy (patrz
rozdział „Kierunkowskazy” w tym rozdziale).
ŚWIATŁA POZYCYJNE rys. 137
Aby wymienić żarówkę, należy:
❒wyjąć osłonę gumową za pomocą odpowiedniego
zaczepu;
❒nacisnąć z przeciwnej strony na zaczepy B, następnie
wyjąć oprawę żarówki;
❒wyjąć żarówkę C i wymienić;
❒włożyć ponownie oprawę żarówki, następnie
zamontować korek gumowy i sprawdzić prawidłowe
zablokowanie.
WYMIANA ŻARÓWKI ŚWIATEŁ
ZEWNĘTRZNYCH
Odnośnie typu żarówki i odpowiedniej mocy patrz
rozdział poprzedni „Wymiana żarówki”.

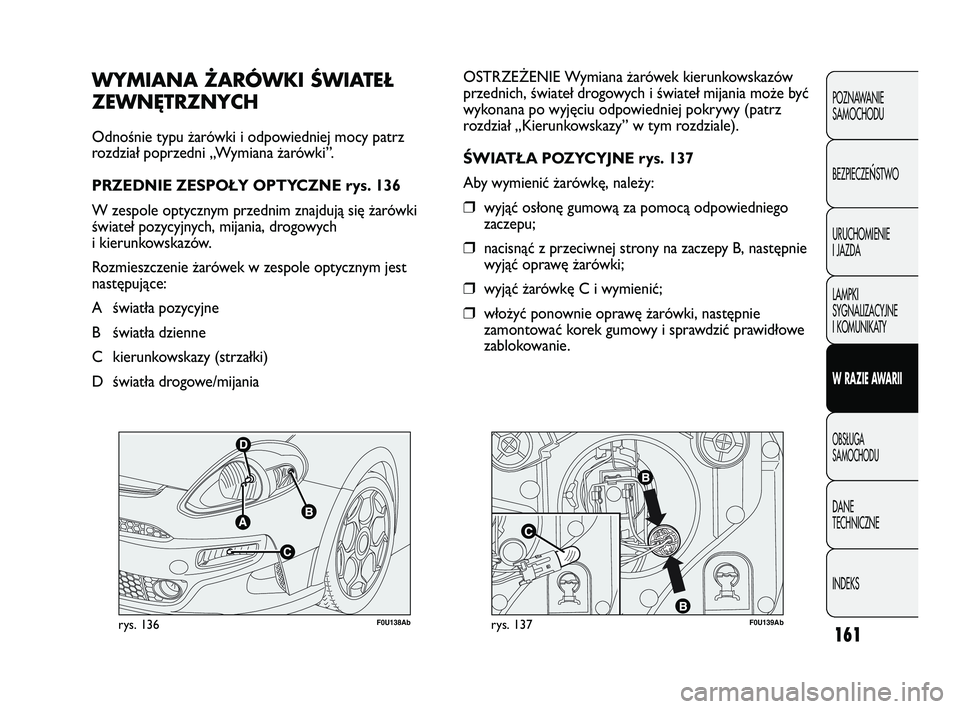

PRZEDNIE ZESPOŁY OPTYCZNE rys. 136
W zespole optycznym przednim znajdują się żarówki
świateł pozycyjnych, mijania, drogowych
i kierunkowskazów.
Rozmieszczenie żarówek w zespole optycznym jest
następujące:
A światła pozycyjne
B światła dzienne
C kierunkowskazy (strzałki)
D światła drogowe/mijania
161
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 161

162
F0U140Abrys. 138

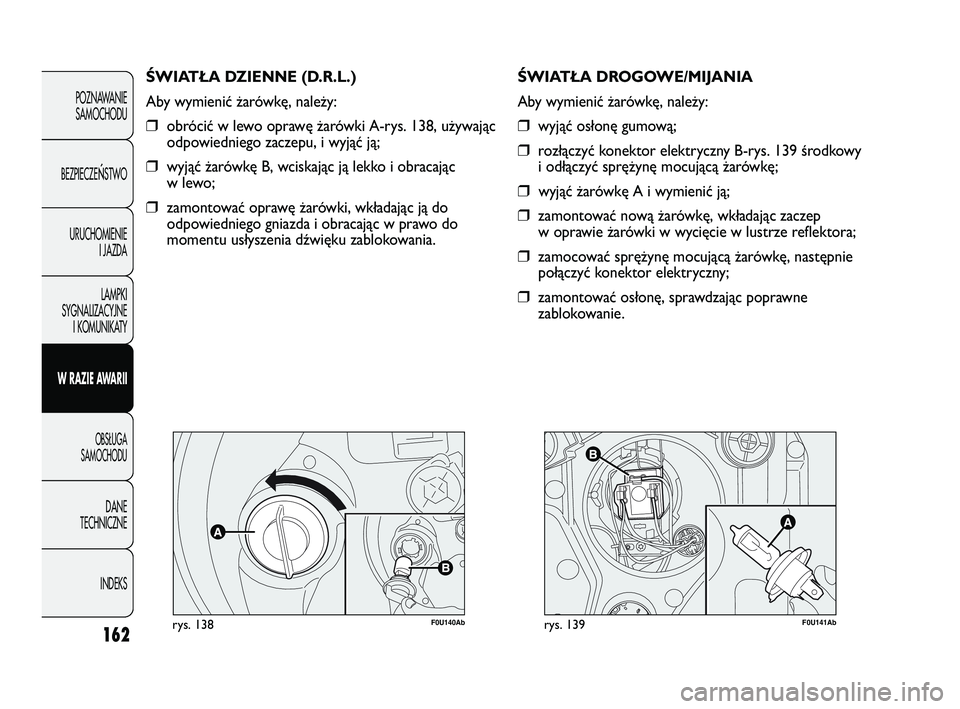

ŚWIATŁA DZIENNE (D.R.L.)
Aby wymienić żarówkę, należy:
❒obrócić w lewo oprawę żarówki A-rys. 138, używając
odpowiedniego zaczepu, i wyjąć ją;
❒wyjąć żarówkę B, wciskając ją lekko i obracając
wlewo;
❒zamontować oprawę żarówki, wkładając ją do
odpowiedniego gniazda i obracając w prawo do
momentu usłyszenia dźwięku zablokowania.
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U141Abrys. 139
ŚWIATŁA DROGOWE/MIJANIA
Aby wymienić żarówkę, należy:
❒wyjąć osłonę gumową;
❒rozłączyć konektor elektryczny B-rys. 139 środkowy
i odłączyć sprężynę mocującą żarówkę;
❒wyjąć żarówkę A i wymienić ją;
❒zamontować nową żarówkę, wkładając zaczep
w oprawie żarówki w wycięcie w lustrze reflektora;
❒zamocować sprężynę mocującą żarówkę, następnie
połączyć konektor elektryczny;
❒zamontować osłonę, sprawdzając poprawne
zablokowanie.
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 162

163
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U143Abrys. 141
A
A
B
F0U142Abrys. 140

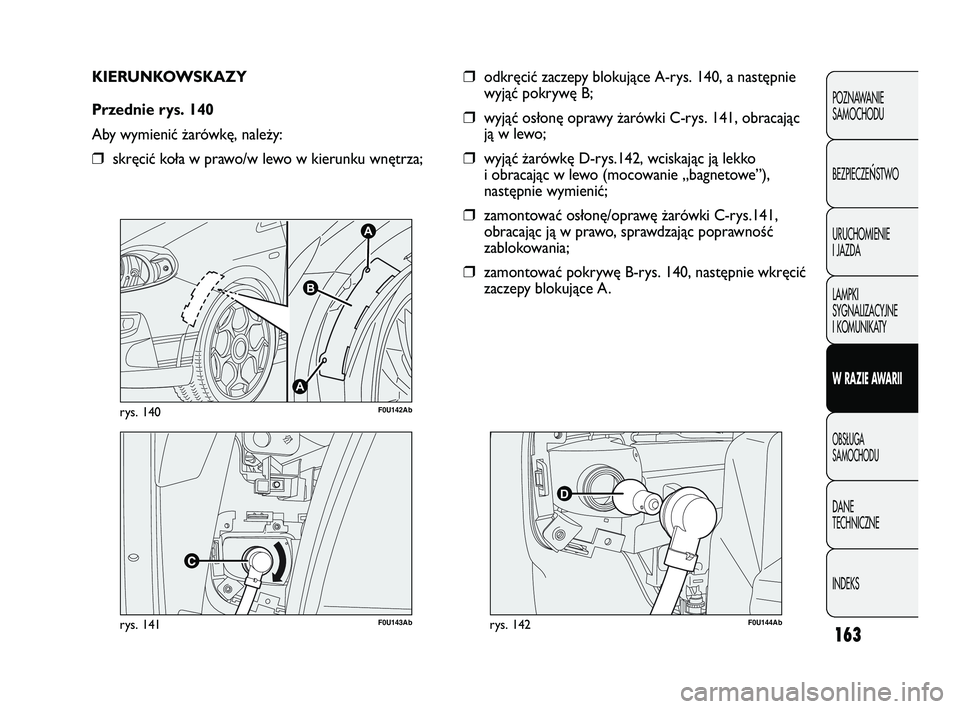

KIERUNKOWSKAZY
Przednie rys. 140
Aby wymienić żarówkę, należy:
❒skręcić koła w prawo/w lewo w kierunku wnętrza;
D
F0U144Abrys. 142
❒odkręcić zaczepy blokujące A-rys. 140, a następnie
wyjąć pokrywę B;
❒wyjąć osłonę oprawy żarówki C-rys. 141, obracając
ją w lewo;
❒wyjąć żarówkę D-rys.142, wciskając ją lekko
i obracając w lewo (mocowanie „bagnetowe”),
następnie wymienić;
❒zamontować osłonę/oprawę żarówki C-rys.141,
obracając ją w prawo, sprawdzając poprawność
zablokowania;
❒zamontować pokrywę B-rys. 140, następnie wkręcić
zaczepy blokujące A.
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 163

164
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
C
AC
B
C
F0U147Abrys. 144
❒odkręcić śruby mocujące C i wyjąć reflektor;
❒wyjąć żarówkę A-fig.145 obracając w lewo i rozłączyć
konektor elektryczny.
F0U145Abrys. 143

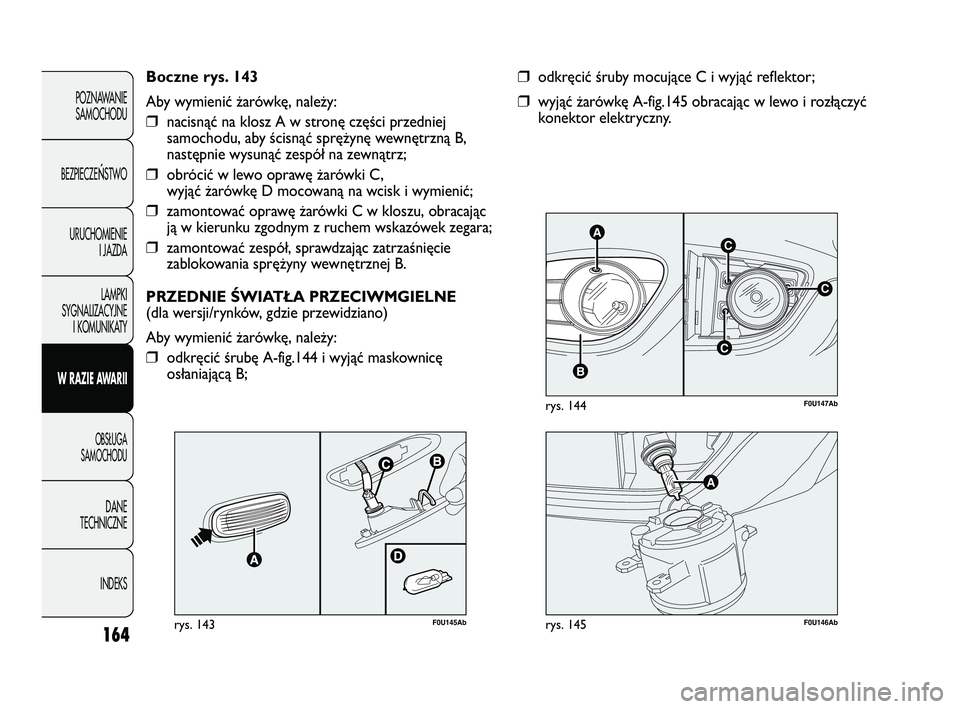

Boczne rys. 143
Aby wymienić żarówkę, należy:
❒nacisnąć na klosz A w stronę części przedniej
samochodu, aby ścisnąć sprężynę wewnętrzną B,
następnie wysunąć zespół na zewnątrz;
❒obrócić w lewo oprawę żarówki C,
wyjąć żarówkę D mocowaną na wcisk i wymienić;
❒zamontować oprawę żarówki C w kloszu, obracając
ją w kierunku zgodnym z ruchem wskazówek zegara;
❒zamontować zespół, sprawdzając zatrzaśnięcie
zablokowania sprężyny wewnętrznej B.
PRZEDNIE ŚWIATŁA PRZECIWMGIELNE
(dla wersji/rynków, gdzie przewidziano)
Aby wymienić żarówkę, należy:
❒odkręcić śrubę A-fig.144 i wyjąć maskownicę
osłaniającą B;
A
F0U146Abrys. 145
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 164

165
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

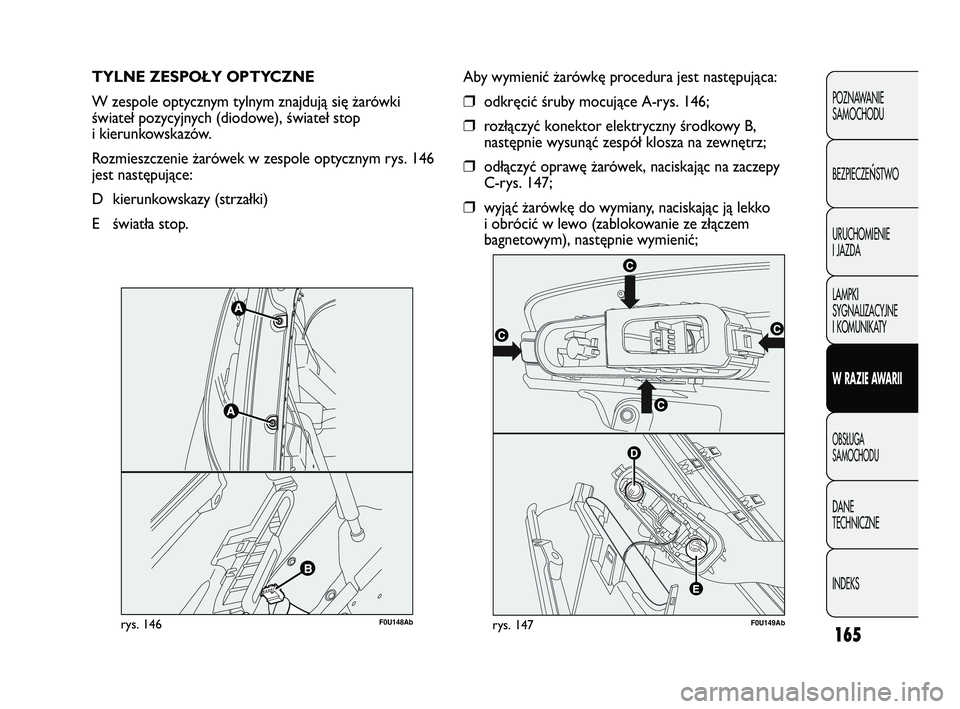

TYLNE ZESPOŁY OPTYCZNE
W zespole optycznym tylnym znajdują się żarówki
świateł pozycyjnych (diodowe), świateł stop
i kierunkowskazów.
Rozmieszczenie żarówek w zespole optycznym rys. 146
jest następujące:
D kierunkowskazy (strzałki)
E światła stop.
F0U148Abrys. 146F0U149Abrys. 147
Aby wymienić żarówkę procedura jest następująca:
❒odkręcić śruby mocujące A-rys. 146;
❒rozłączyć konektor elektryczny środkowy B,
następnie wysunąć zespół klosza na zewnętrz;
❒odłączyć oprawę żarówek, naciskając na zaczepy
C-rys. 147;
❒wyjąć żarówkę do wymiany, naciskając ją lekko
i obrócić w lewo (zablokowanie ze złączem
bagnetowym), następnie wymienić;
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 165

166
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
❒zamontować oprawę żarówki;
❒połączyć konektor elektryczny, ustawić prawidłowo
zespół w nadwoziu w samochodzie, następnie
wkręcić śruby mocujące A.
OSTRZEŻENIE Aby wymienić światła pozycyjne
diodowe, zwrócić się do ASO Abarth.

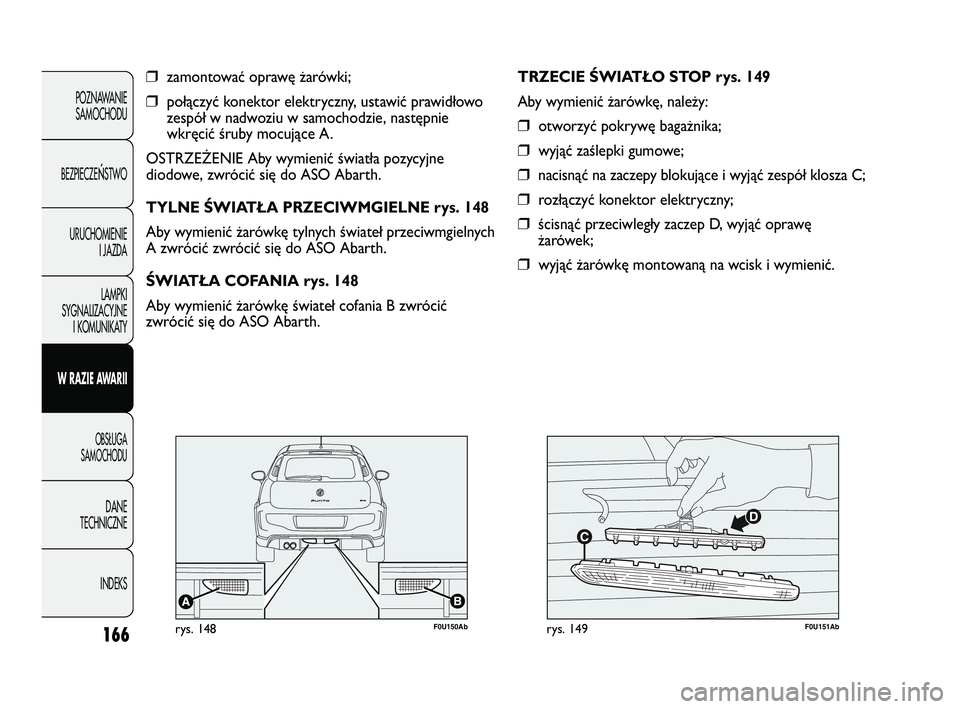

TYLNE ŚWIATŁA PRZECIWMGIELNE rys. 148
Aby wymienić żarówkę tylnych świateł przeciwmgielnych
A zwrócić zwrócić się do ASO Abarth.
ŚWIATŁA COFANIA rys. 148
Aby wymienić żarówkę świateł cofania B zwrócić
zwrócić się do ASO Abarth.
F0U150Abrys. 148F0U151Abrys. 149
TRZECIE ŚWIATŁO STOP rys. 149
Aby wymienić żarówkę, należy:
❒otworzyć pokrywę bagażnika;
❒wyjąć zaślepki gumowe;
❒nacisnąć na zaczepy blokujące i wyjąć zespół klosza C;
❒rozłączyć konektor elektryczny;
❒ścisnąć przeciwległy zaczep D, wyjąć oprawę
żarówek;
❒wyjąć żarówkę montowaną na wcisk i wymienić.
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 166
