DOŁADOWANIE AKUMULATORA
OSTRZEŻENIE Opis procedury doładowania
akumulatora przedstawiono wyłącznie informacyjnie.
Aby wykonać te czynności, zalecamy zwrócić się do
ASO Abarth.

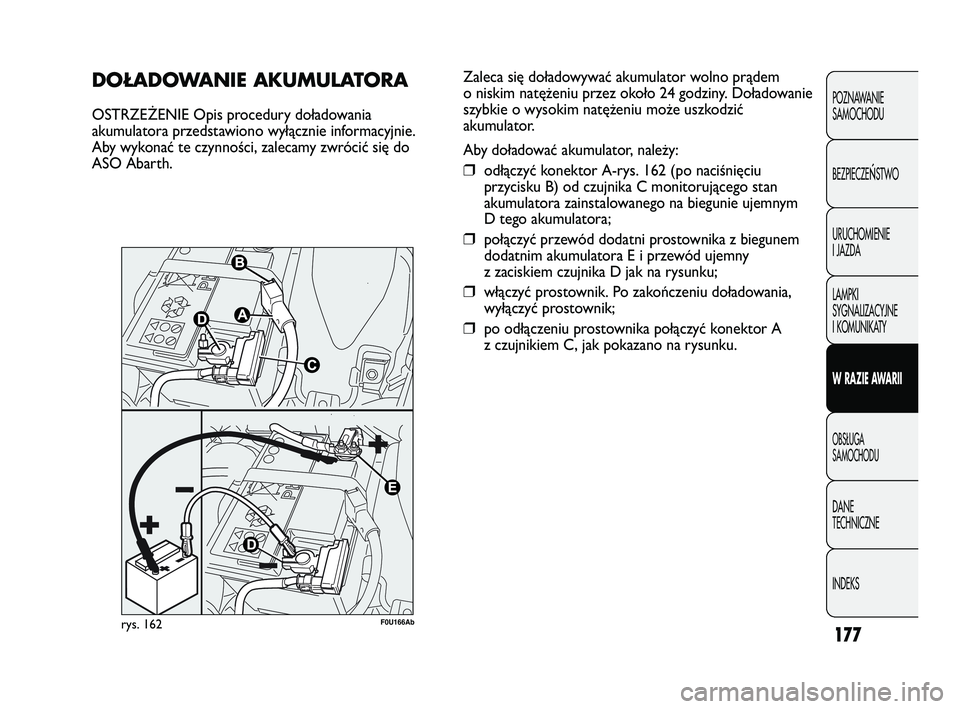

rys. 162F0U166Ab
Zaleca się doładowywać akumulator wolno prądem
o niskim natężeniu przez około 24 godziny. Doładowanie
szybkie o wysokim natężeniu może uszkodzić
akumulator.
Aby doładować akumulator, należy:
❒odłączyć konektor A-rys. 162 (po naciśnięciu
przycisku B) od czujnika C monitorującego stan
akumulatora zainstalowanego na biegunie ujemnym
D tego akumulatora;
❒połączyć przewód dodatni prostownika z biegunem
dodatnim akumulatora E i przewód ujemny
z zaciskiem czujnika D jak na rysunku;
❒włączyć prostownik. Po zakończeniu doładowania,
wyłączyć prostownik;
❒po odłączeniu prostownika połączyć konektor A
z czujnikiem C, jak pokazano na rysunku.
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 177

178
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Elektrolit w akumulatorze jest trujący
i powoduje korozję, unikać kontaktu
elektrolitu ze skórą i oczami. Doładowanie
akumulatora powinno być wykonane
w pomieszczeniu wietrzonym, z dala od
otwartego ognia i źródeł iskrzenia, aby uniknąć
niebezpieczeństwa wybuchu i pożaru.
UWAGA
Nie próbować doładowywać
akumulatora zamarzniętego: należy go
najpierw odmrozić, uniknie się ryzyka wybuchu.
Jeżeli akumulator zamarzł, przed doładowaniem
należy sprawdzić przez specjalistę, przede
wszystkim czy elementy wewnętrzne nie są
uszkodzone i czy obudowa nie jest pęknięta,
może wypłynąć elektrolit , który jest trujący
i powoduje korozję.
UWAGA
PODNOSZENIE SAMOCHODU
W przypadku gdy konieczne jest podniesienie
samochodu, zwrócić się do ASO Abarth, która
wyposażona jest w podnośniki kolumnowe lub
podnośniki warsztatowe.
Samochód można podnieść tylko z boku po
umieszczeniu ramion podnośnika warsztatowego
w miejscach pokazanych na rysunku rys. 163,
oznaczonych symbolem ▼, znajdującym się w spojlerze
progu.
OSTRZEŻENIE W przypadku podnoszenia z boku
podnośnikiem warsztatowym, zwracać uwagę podczas
tych operacji aby nie uszkodzić osłon.

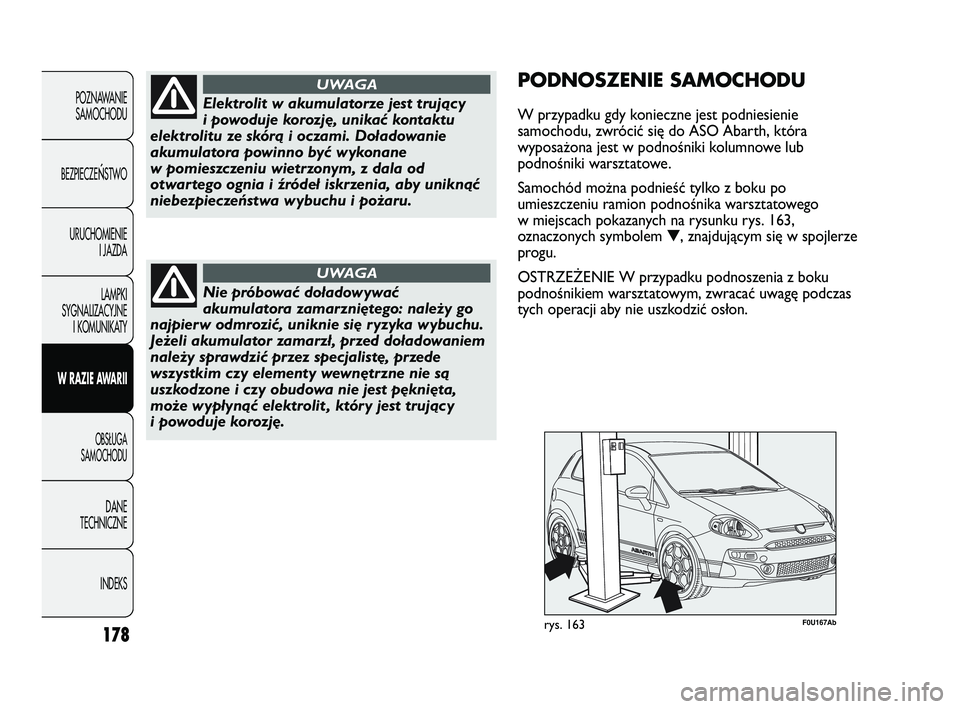

rys. 163F0U167Ab
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 178

179
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U169Abrys. 165

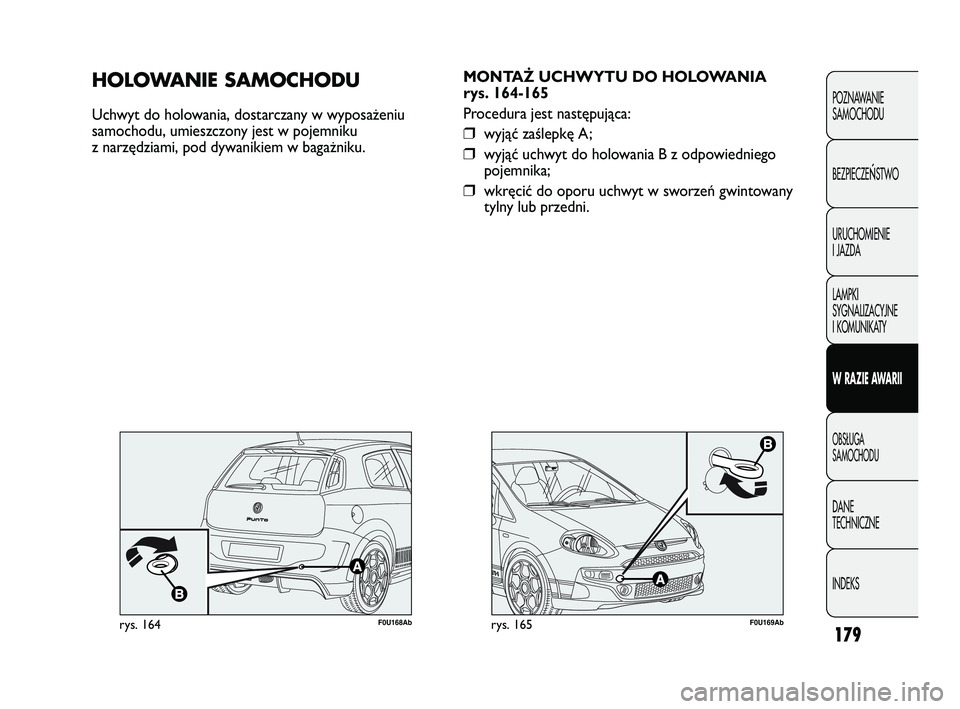

MONTAŻ UCHWYTU DO HOLOWANIA
rys. 164-165
Procedura jest następująca:
❒wyjąć zaślepkę A;
❒wyjąć uchwyt do holowania B z odpowiedniego
pojemnika;
❒wkręcić do oporu uchwyt w sworzeń gwintowany
tylny lub przedni.
HOLOWANIE SAMOCHODU
Uchwyt do holowania, dostarczany w wyposażeniu
samochodu, umieszczony jest w pojemniku
z narzędziami, pod dywanikiem w bagażniku.
rys. 164F0U168Ab
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 179

180
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Podczas holowania pamiętać, że nie ma
wspomagania hamulców i wspomagania
kierownicy. Aby zahamować, konieczne jest
użycie większej siły na pedał hamulca; aby
skręcić, konieczna jest większa siła na kierownicę.
Nie używać linek elastycznych do holowania
uniknie się szarpnięć. Podczas przygotowania do
holowania sprawdzić, czy mocowanie połączeń
samochodów nie spowoduje uszkodzeń
stykających się elementów. Holując samochód
obowiązkowo przestrzegać przepisów ruchu
drogowego, dotyczących zarówno holowania,
jak i zachowania się na drodze.
UWAGA
Przed wkręceniem uchwytu dokładnie
wyczyścić odpowiednie gniazdo
gwintowane. Przed rozpoczęciem holowania
samochodu upewnić się ponadto czy uchwyt
wkręcony jest do oporu w odnośnym otworze.
UWAGA
Podczas holowania samochodu nie
uruchamiać silnika.
UWAGA
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 180

181
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

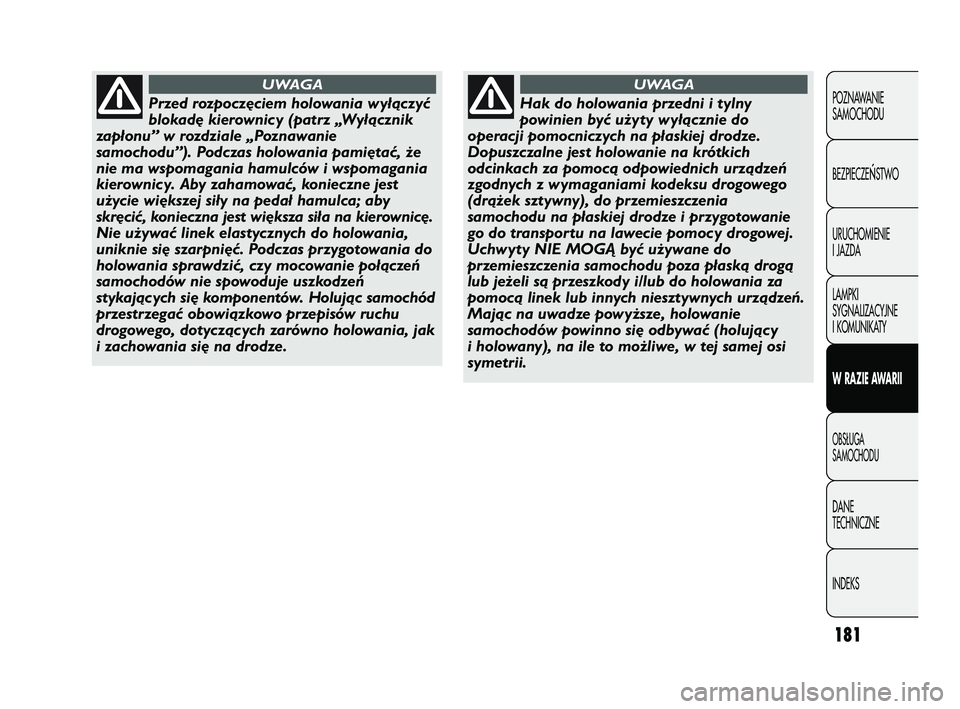

Przed rozpoczęciem holowania wyłączyć
blokadę kierownicy (patrz „Wyłącznik
zapłonu” w rozdziale „Poznawanie
samochodu”). Podczas holowania pamiętać, że
nie ma wspomagania hamulców i wspomagania
kierownicy. Aby zahamować, konieczne jest
użycie większej siły na pedał hamulca; aby
skręcić, konieczna jest większa siła na kierownicę.
Nie używać linek elastycznych do holowania,
uniknie się szarpnięć. Podczas przygotowania do
holowania sprawdzić, czy mocowanie połączeń
samochodów nie spowoduje uszkodzeń
stykających się komponentów. Holując samochód
przestrzegać obowiązkowo przepisów ruchu
drogowego, dotyczących zarówno holowania, jak
i zachowania się na drodze.
UWAGA
Hak do holowania przedni i tylny
powinien być użyty wyłącznie do
operacji pomocniczych na płaskiej drodze.
Dopuszczalne jest holowanie na krótkich
odcinkach za pomocą odpowiednich urządzeń
zgodnych z wymaganiami kodeksu drogowego
(drążek sztywny), do przemieszczenia
samochodu na płaskiej drodze i przygotowanie
go do transportu na lawecie pomocy drogowej.
Uchwyty NIE MOGĄ być używane do
przemieszczenia samochodu poza płaską drogą
lub jeżeli są przeszkody i/lub do holowania za
pomocą linek lub innych niesztywnych urządzeń.
Mając na uwadze powyższe, holowanie
samochodów powinno się odbywać (holujący
i holowany), na ile to możliwe, w tej samej osi
symetrii.
UWAGA
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 181

strona celowo pozostawiona pusta
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 182

183
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

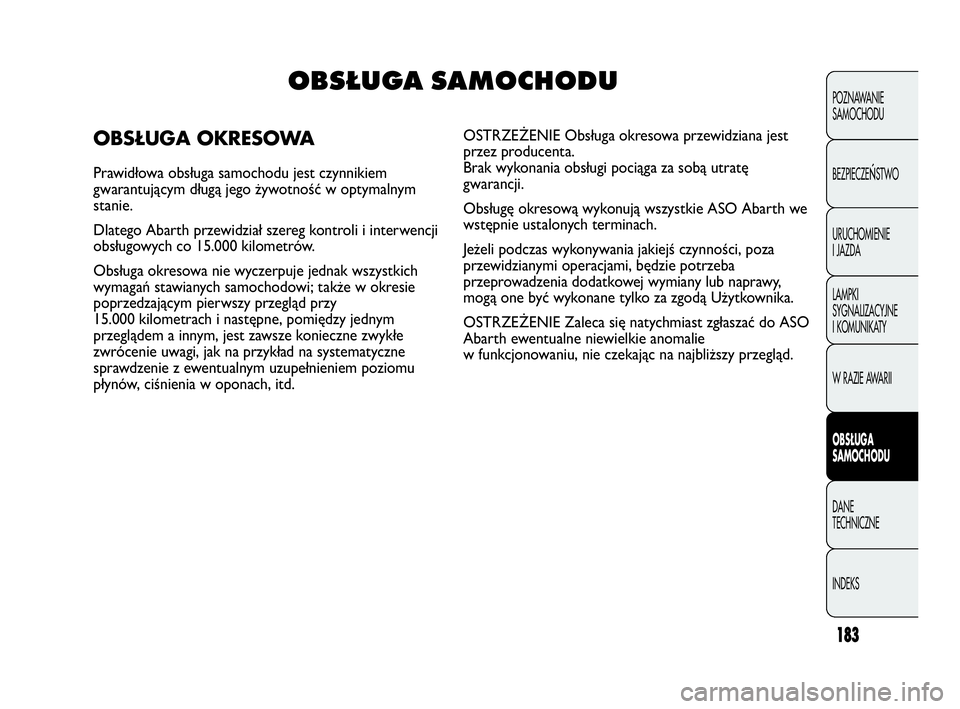

OBSŁUGA SAMOCHODU
OBSŁUGA OKRESOWA
Prawidłowa obsługa samochodu jest czynnikiem
gwarantującym długą jego żywotność w optymalnym
stanie.
Dlatego Abarth przewidział szereg kontroli i interwencji
obsługowych co 15.000 kilometrów.
Obsługa okresowa nie wyczerpuje jednak wszystkich
wymagań stawianych samochodowi; także w okresie
poprzedzającym pierwszy przegląd przy
15.000 kilometrach i następne, pomiędzy jednym
przeglądem a innym, jest zawsze konieczne zwykłe
zwrócenie uwagi, jak na przykład na systematyczne
sprawdzenie z ewentualnym uzupełnieniem poziomu
płynów, ciśnienia w oponach, itd.OSTRZEŻENIE Obsługa okresowa przewidziana jest
przez producenta.
Brak wykonania obsługi pociąga za sobą utratę
gwarancji.
Obsługę okresową wykonują wszystkie ASO Abarth we
wstępnie ustalonych terminach.
Jeżeli podczas wykonywania jakiejś czynności, poza
przewidzianymi operacjami, będzie potrzeba
przeprowadzenia dodatkowej wymiany lub naprawy,
mogą one być wykonane tylko za zgodą Użytkownika.
OSTRZEŻENIE Zaleca się natychmiast zgłaszać do ASO
Abarth ewentualne niewielkie anomalie
w funkcjonowaniu, nie czekając na najbliższy przegląd.
183-204 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:41 Pagina 183

184
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●

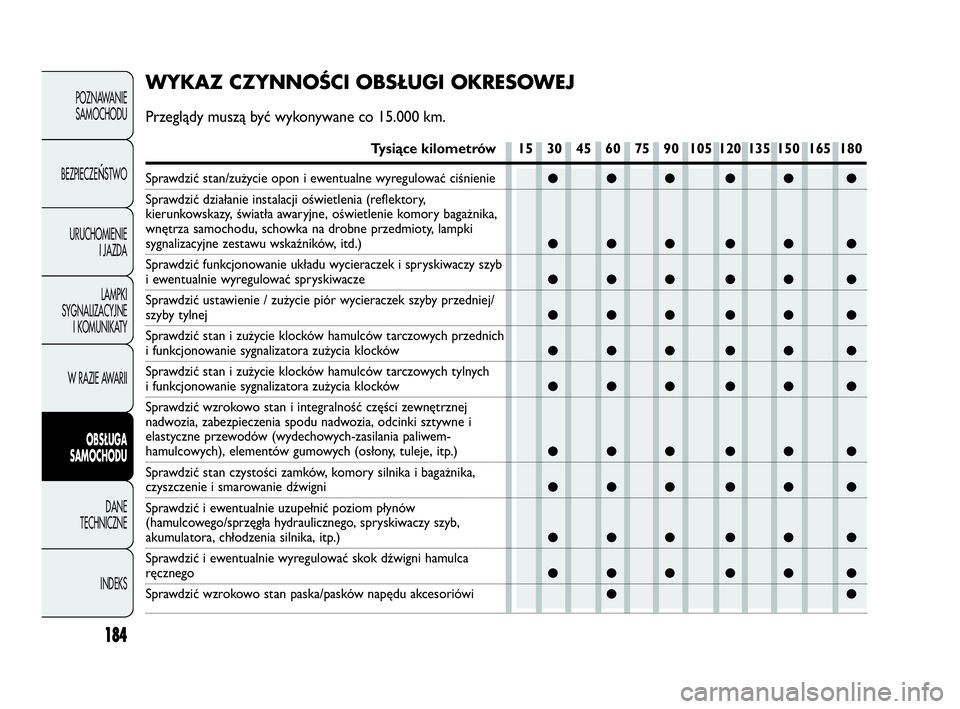

WYKAZ CZYNNOŚCI OBSŁUGI OKRESOWEJ
Przeglądy muszą być wykonywane co 15.000 km.
Tysiące kilometrów15 30 45 60 75 90 105 120 135 150 165 180
Sprawdzić stan/zużycie opon i ewentualne wyregulować ciśnienie
Sprawdzić działanie instalacji oświetlenia (reflektory,
kierunkowskazy, światła awaryjne, oświetlenie komory bagażnika,
wnętrza samochodu, schowka na drobne przedmioty, lampki
sygnalizacyjne zestawu wskaźników, itd.)
Sprawdzić funkcjonowanie układu wycieraczek i spryskiwaczy szyb
i ewentualnie wyregulować spryskiwacze
Sprawdzić ustawienie / zużycie piór wycieraczek szyby przedniej/
szyby tylnej
Sprawdzić stan i zużycie klocków hamulców tarczowych przednich
i funkcjonowanie sygnalizatora zużycia klocków
Sprawdzić stan i zużycie klocków hamulców tarczowych tylnych
i funkcjonowanie sygnalizatora zużycia klocków
Sprawdzić wzrokowo stan i integralność części zewnętrznej
nadwozia, zabezpieczenia spodu nadwozia, odcinki sztywne i
elastyczne przewodów (wydechowych-zasilania paliwem-
hamulcowych), elementów gumowych (osłony, tuleje, itp.)
Sprawdzić stan czystości zamków, komory silnika i bagażnika,
czyszczenie i smarowanie dźwigni
Sprawdzić i ewentualnie uzupełnić poziom płynów
(hamulcowego/sprzęgła hydraulicznego, spryskiwaczy szyb,
akumulatora, chłodzenia silnika, itp.)
Sprawdzić i ewentualnie wyregulować skok dźwigni hamulca
ręcznego
Sprawdzić wzrokowo stan paska/pasków napędu akcesoriówi
183-204 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:41 Pagina 184

185
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
(1)Aby zagwarantować prawidłowe funkcjonowanie i uniknąć poważnych uszkodzeń silnika:
– używać wyłącznie świec zapłonowych specyficznych, certyfikowanych dla silnika 1.4 Turbo Multi Air, tego
samego typu i tej samej marki (patrz, co opisano w rozdziale „Silnik”);
– przestrzegać rygorystycznie okresów wymian świec zapłonowych przewidzianych w Wykazie czynności
obsługi okresowej;
– zaleca się zwrócić do ASO Abarth.
(2) Jeżeli samochód wyposażony jest w zestaw esseesse (dla wersji/rynku, gdzie przewidziano) konieczna jest
wymiana oleju silnikowego i filtra oleju co 10.000 km lub co 12 miesięcy.
●●
●●● ●● ●
●●● ●● ●
●
●
●●● ●● ●
●● ●
●●●●●●● ●● ●● ●
●● ●
●●● ●● ●

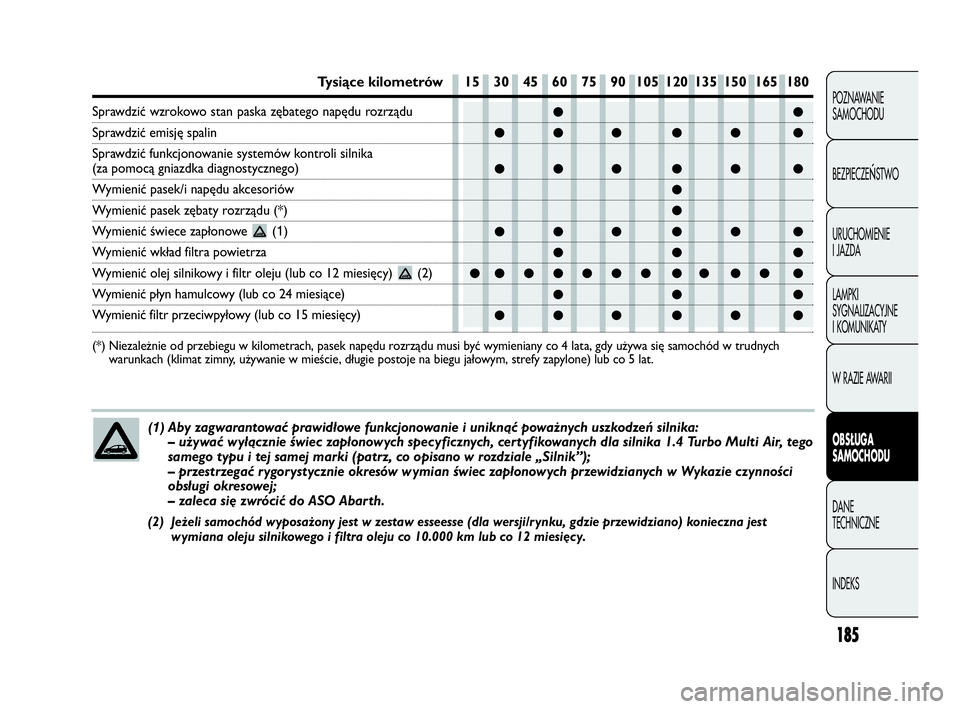

Tysiące kilometrów15 30 45 60 75 90 105 120 135 150 165 180
Sprawdzić wzrokowo stan paska zębatego napędu rozrządu
Sprawdzić emisję spalin
Sprawdzić funkcjonowanie systemów kontroli silnika
(za pomocą gniazdka diagnostycznego)
Wymienić pasek/i napędu akcesoriów
Wymienić pasek zębaty rozrządu (*)
Wymienić świece zapłonowe (1)
Wymienić wkład filtra powietrza
Wymienić olej silnikowy i filtr oleju (lub co 12 miesięcy) (2)
Wymienić płyn hamulcowy (lub co 24 miesiące)
Wymienić filtr przeciwpyłowy (lub co 15 miesięcy)
(*) Niezależnie od przebiegu w kilometrach, pasek napędu rozrządu musi być wymieniany co 4 lata, gdy używa się samochód w trudnych
warunkach (klimat zimny, używanie w mieście, długie postoje na biegu jałowym, strefy zapylone) lub co 5 lat.
183-204 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:41 Pagina 185

186
UŻYWANIE SAMOCHODU
W TRUDNYCH WARUNKACH
W przypadku używania samochodu przeważnie
w jednym z następujących szczególnie trudnych
warunków:
❒zakurzone drogi;
❒przebiegi krótkie (mniej niż 7-8 km) i powtarzane
przy temperaturze zewnętrznej poniżej zera;
❒silnik często pracujący na biegu jałowym lub jazda na
długich dystansach z niskimi prędkościami (na
przykład dostawa od drzwi do drzwi) lub
w przypadku długiego postoju;
❒jazda w mieście;
konieczne jest wykonywanie poniższych kontroli częściej
niż podano w Planie przeglądów okresowych:
❒sprawdzanie stanu i zużycia klocków hamulców
tarczowych przednich;
❒sprawdzanie stanu czystości zamków pokrywy silnika
i bagażnika, czyszczenie i smarowanie dźwigni;
❒sprawdzanie wzrokowe stanu: silnika, skrzyni biegów,
przenoszenia napędu, odcinków sztywnych i giętkich
przewodów (wydechowych – zasilania paliwem
– hamulcowych), elementów gumowych (osłony
– złączki – tuleje – itd);
❒sprawdzanie stanu naładowania i poziomu elektrolitu
w akumulatorze;
❒sprawdzanie wzrokowe stanu pasków napędu
akcesoriów;
❒sprawdzanie i ewentualna wymiana filtra
przeciwpyłowego;
❒sprawdzanie i ewentualna wymiana filtra powietrza.

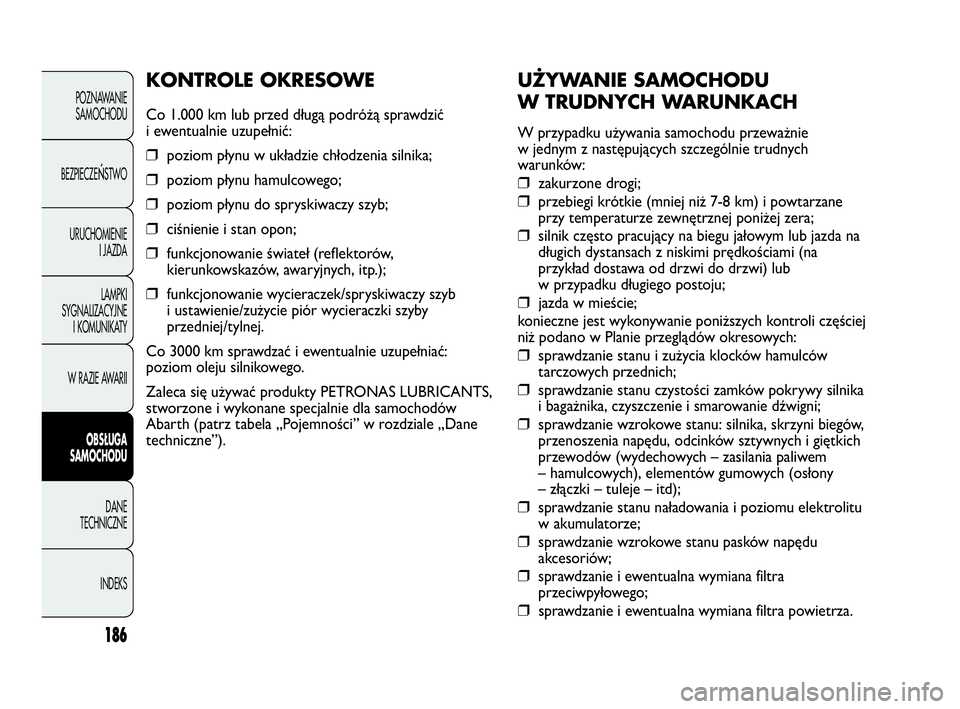

KONTROLE OKRESOWE
Co 1.000 km lub przed długą podróżą sprawdzić
i ewentualnie uzupełnić:
❒poziom płynu w układzie chłodzenia silnika;
❒poziom płynu hamulcowego;
❒poziom płynu do spryskiwaczy szyb;
❒ciśnienie i stan opon;
❒funkcjonowanie świateł (reflektorów,
kierunkowskazów, awaryjnych, itp.);
❒funkcjonowanie wycieraczek/spryskiwaczy szyb
i ustawienie/zużycie piór wycieraczki szyby
przedniej/tylnej.
Co 3000 km sprawdzać i ewentualnie uzupełniać:
poziom oleju silnikowego.
Zaleca się używać produkty PETRONAS LUBRICANTS,
stworzone i wykonane specjalnie dla samochodów
Abarth (patrz tabela „Pojemności” w rozdziale „Dane
techniczne”).
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
183-204 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:41 Pagina 186
