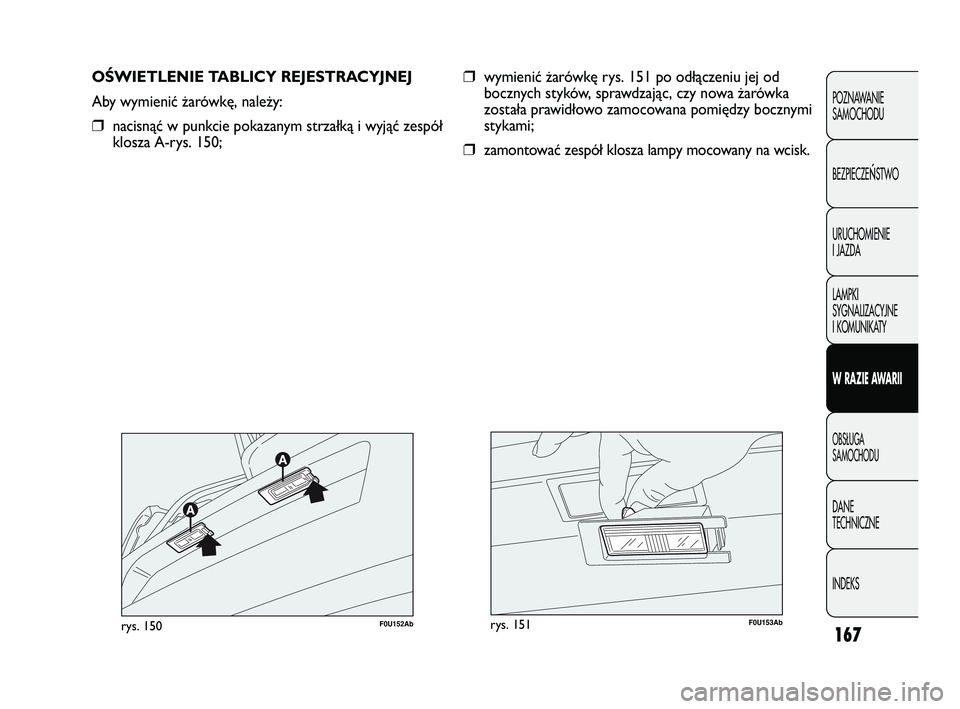

OŚWIETLENIE TABLICY REJESTRACYJNEJ
Aby wymienić żarówkę, należy:
❒nacisnąć w punkcie pokazanym strzałką i wyjąć zespół
klosza A-rys. 150;
❒wymienić żarówkę rys. 151 po odłączeniu jej od
bocznych styków, sprawdzając, czy nowa żarówka
została prawidłowo zamocowana pomiędzy bocznymi
stykami;
❒zamontować zespół klosza lampy mocowany na wcisk.
F0U152Abrys. 150F0U153Abrys. 151
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 167

168
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U154Abrys. 152

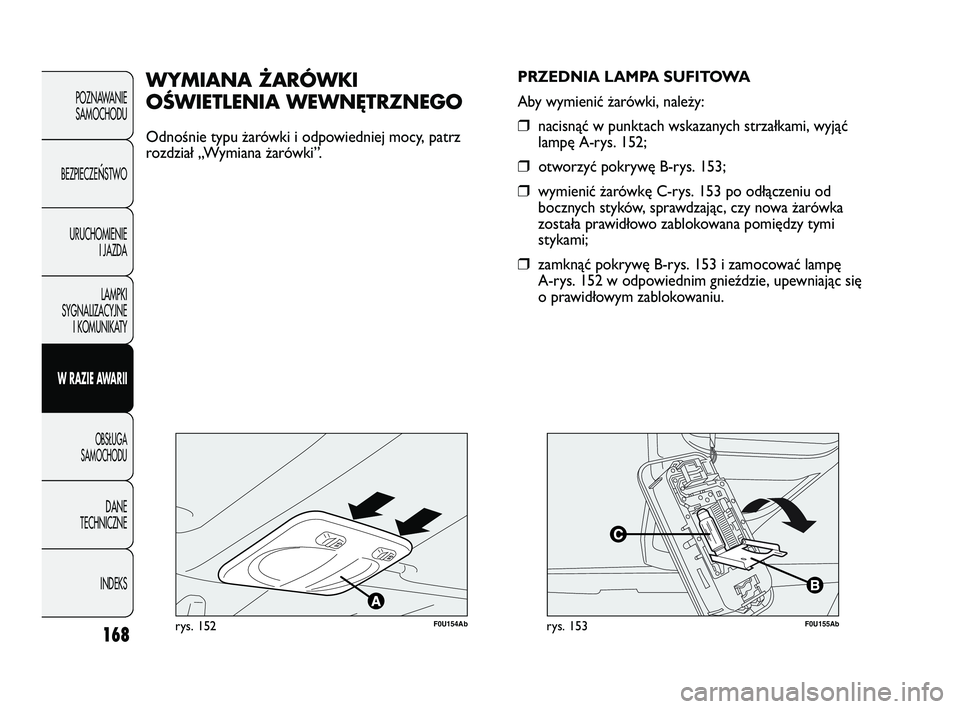

WYMIANA ŻARÓWKI
OŚWIETLENIA WEWNĘTRZNEGO
Odnośnie typu żarówki i odpowiedniej mocy, patrz
rozdział „Wymiana żarówki”.PRZEDNIA LAMPA SUFITOWA
Aby wymienić żarówki, należy:❒nacisnąć w punktach wskazanych strzałkami, wyjąć
lampę A-rys. 152;
❒otworzyć pokrywę B-rys. 153;
❒wymienić żarówkę C-rys. 153 po odłączeniu od
bocznych styków, sprawdzając, czy nowa żarówka
została prawidłowo zablokowana pomiędzy tymi
stykami;
❒zamknąć pokrywę B-rys. 153 i zamocować lampę
A-rys. 152 w odpowiednim gnieździe, upewniając się
o prawidłowym zablokowaniu.
F0U155Abrys. 153
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 168

169
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U156Abrys. 154

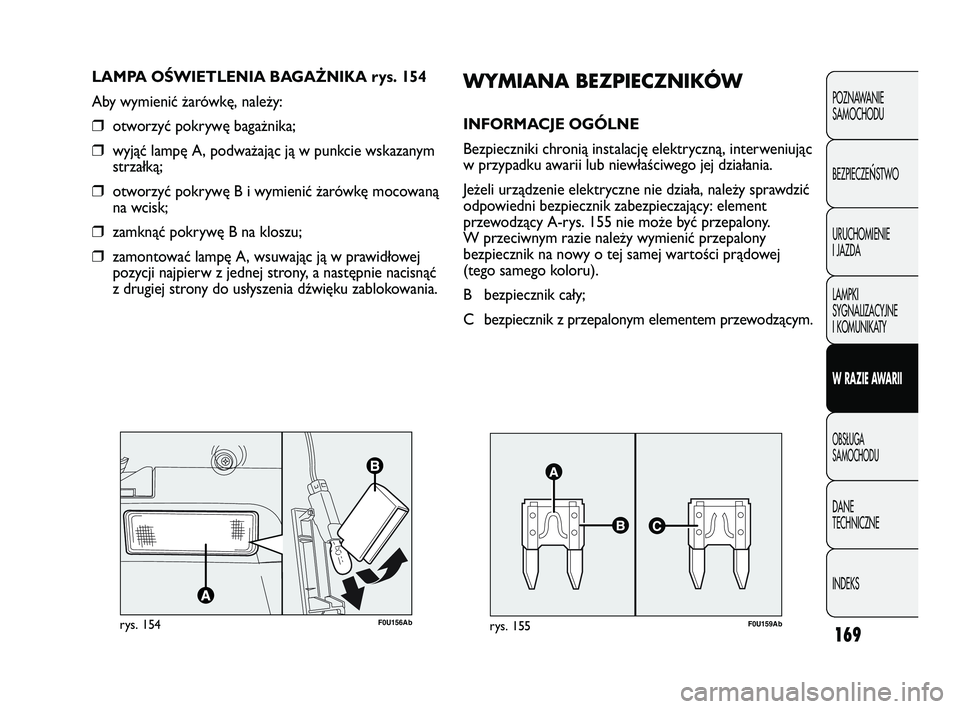

LAMPA OŚWIETLENIA BAGAŻNIKA rys. 154
Aby wymienić żarówkę, należy:
❒otworzyć pokrywę bagażnika;
❒wyjąć lampę A, podważając ją w punkcie wskazanym
strzałką;
❒otworzyć pokrywę B i wymienić żarówkę mocowaną
na wcisk;
❒zamknąć pokrywę B na kloszu;
❒zamontować lampę A, wsuwając ją w prawidłowej
pozycji najpierw z jednej strony, a następnie nacisnąć
z drugiej strony do usłyszenia dźwięku zablokowania.
F0U159Abrys. 155
WYMIANA BEZPIECZNIKÓW
INFORMACJE OGÓLNE
Bezpieczniki chronią instalację elektryczną, interweniując
w przypadku awarii lub niewłaściwego jej działania.
Jeżeli urządzenie elektryczne nie działa, należy sprawdzić
odpowiedni bezpiecznik zabezpieczający: element
przewodzący A-rys. 155 nie może być przepalony.
W przeciwnym razie należy wymienić przepalony
bezpiecznik na nowy o tej samej wartości prądowej
(tego samego koloru).
B bezpiecznik cały;
C bezpiecznik z przepalonym elementem przewodzącym.
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 169

170
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

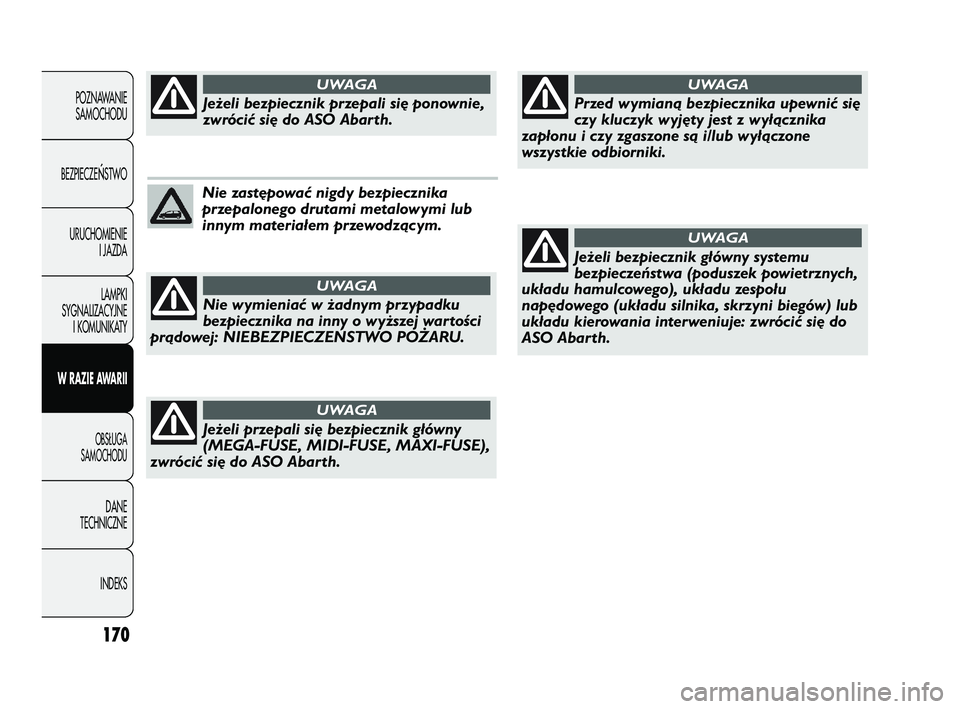

Nie zastępować nigdy bezpiecznika
przepalonego drutami metalowymi lub
innym materiałem przewodzącym.
Jeżeli bezpiecznik przepali się ponownie,
zwrócić się do ASO Abarth.
UWAGA
Nie wymieniać w żadnym przypadku
bezpiecznika na inny o wyższej wartości
prądowej: NIEBEZPIECZEŃSTWO POŻARU.
UWAGA
Jeżeli przepali się bezpiecznik główny
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE),
zwrócić się do ASO Abarth.
UWAGA
Przed wymianą bezpiecznika upewnić się
czy kluczyk wyjęty jest z wyłącznika
zapłonu i czy zgaszone są i/lub wyłączone
wszystkie odbiorniki.
UWAGA
Jeżeli bezpiecznik główny systemu
bezpieczeństwa (poduszek powietrznych,
układu hamulcowego), układu zespołu
napędowego (układu silnika, skrzyni biegów) lub
układu kierowania interweniuje: zwrócić się do
ASO Abarth.
UWAGA
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 170

171
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U160Abrys. 156
F0U161Abrys. 157

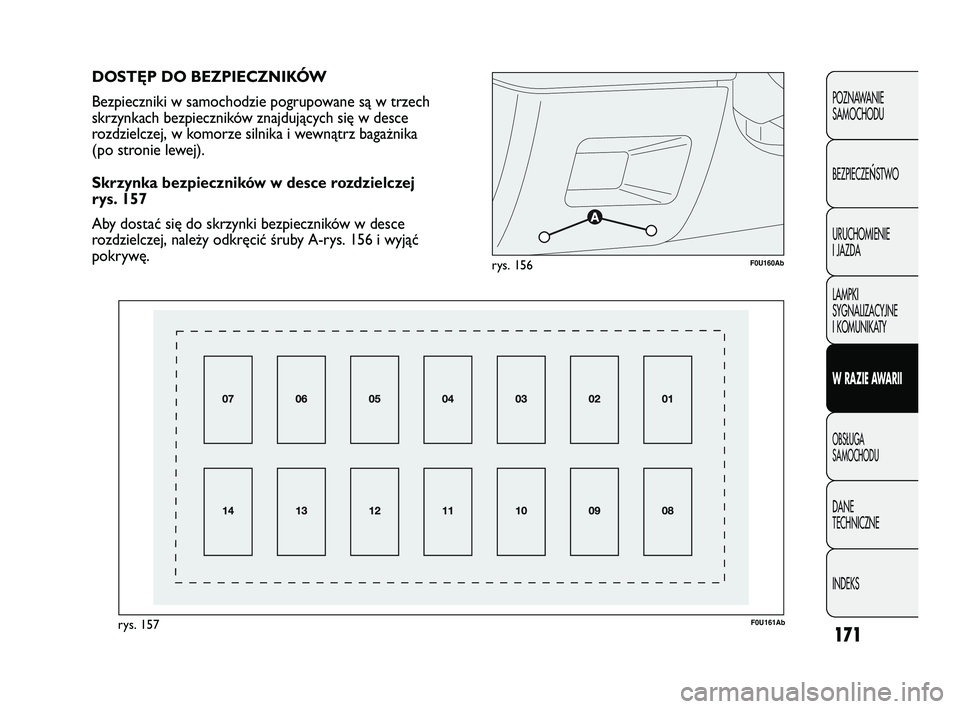

DOSTĘP DO BEZPIECZNIKÓW
Bezpieczniki w samochodzie pogrupowane są w trzech
skrzynkach bezpieczników znajdujących się w desce
rozdzielczej, w komorze silnika i wewnątrz bagażnika
(po stronie lewej).
Skrzynka bezpieczników w desce rozdzielczej
rys. 157
Aby dostać się do skrzynki bezpieczników w desce
rozdzielczej, należy odkręcić śruby A-rys. 156 i wyjąć
pokrywę.
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 171

172
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U162Abrys. 158
F0U163Abrys. 159

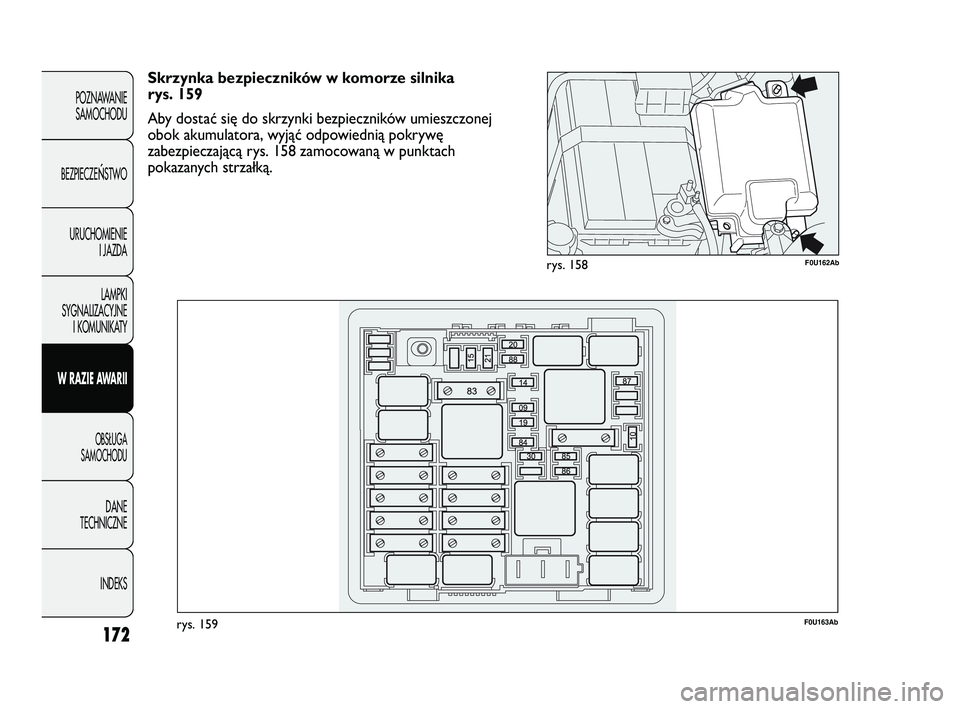

Skrzynka bezpieczników w komorze silnika
rys. 159
Aby dostać się do skrzynki bezpieczników umieszczonej
obok akumulatora, wyjąć odpowiednią pokrywę
zabezpieczającą rys. 158 zamocowaną w punktach
pokazanych strzałką.
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 172

173
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U164Abrys. 160
F0U165Abrys. 161

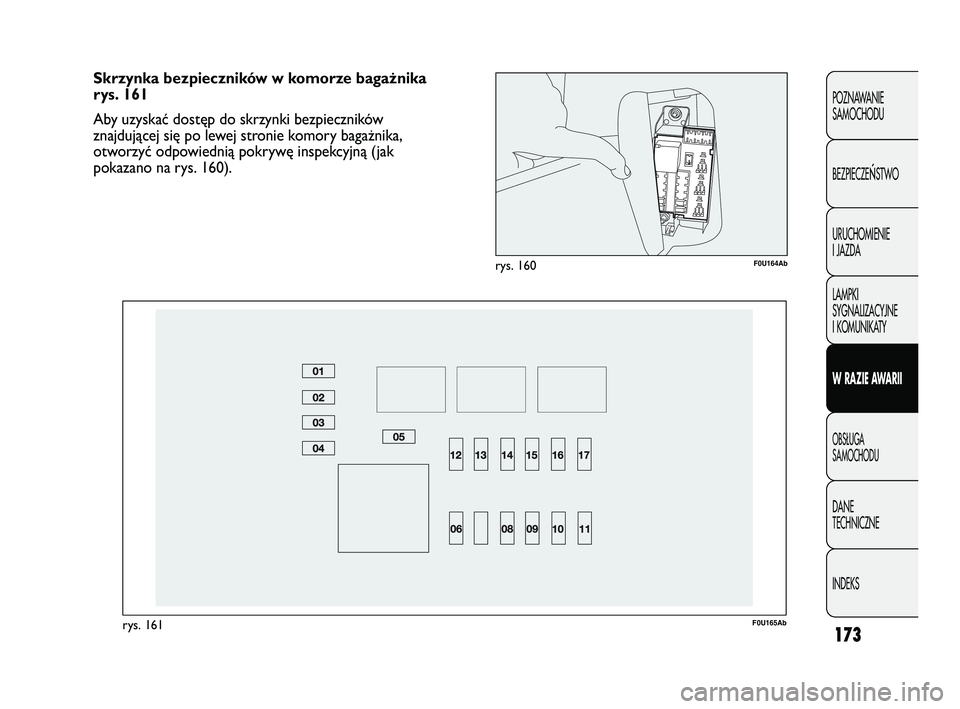

Skrzynka bezpieczników w komorze bagażnika
rys. 161
Aby uzyskać dostęp do skrzynki bezpieczników
znajdującej się po lewej stronie komory bagażnika,
otworzyć odpowiednią pokrywę inspekcyjną (jak
pokazano na rys. 160).
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 173

174
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
7,5
7,5
5
5
10
5
20
20
20
20
5
5
7,5 1
8
13
2
5
11
4
6
14
7
12
3
10
TABELA ZBIORCZA BEZPIECZNIKÓW
Skrzynka bezpieczników w desce rozdzielczej rys.157
ODBIORNIKI BEZPIECZNIK AMPER
Światło mijania prawe
Światło mijania lewe, korektor ustawienia reflektorów
Zasilanie INT/A cewek przekaźników w skrzynce bezpieczników w komorze silnika
i cewek przekaźników w centralce body komputer
Lampa sufitowa, oświetlenie bagażnika, oświetlenie schowka w desce rozdzielczej
Zasilanie + akumulatora do gniazdka diagnostycznego EOBD, centralka
klimatyzacji automatycznej, syreny alarmu, radioodtwarzacza, centralki Blue&Me™
Zasilanie INT do zestawu wskaźników, wyłącznik pedału hamulca
(styk N.O.), trzecie światło stop
Siłownik blokowania/odblokowywania drzwi, siłownik aktywacji dead lock, siłownik
odblokowywania pokrywy bagażnika
Pompa elektryczna spryskiwaczy szyby przedniej/tylnej
Siłownik podnośnika szyby w drzwiach przednich po stronie kierowcy
Siłownik podnośnika szyby w drzwiach przednich po stronie pasażera
Zasilanie INT do podświetlenia zespołu wyłączników, centralki rozpoznania
ciśnienia w oponach TPMS, przesuwanie lusterek wstecznych elektrycznych
zewnętrznych, centralki dachu otwieranego elektrycznie, gniazdka
infotelematycznego my-port, lusterka wewnętrznego elektrochromatycznego
Zestaw wskaźników
Zasilanie INT wyłącznika na pedale hamulca (styk NC), wyłącznika
na pedale sprzęgła, zespołu nagrzewnicy wewnętrznej, centralki Blue&Me™,
systemu przystosowania do zamontowania radioodtwarzacza, centralki stabilizacji
napięcia, świateł cofania w zderzaku, czujnika serwohamulca, cewek przekaźników
w skrzynce bezpieczników w komorze silnika
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 174

175
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
09
10
14
19
20
21
30
85
86
87
8820
10
15
7,5
30
15
15
–
15
5

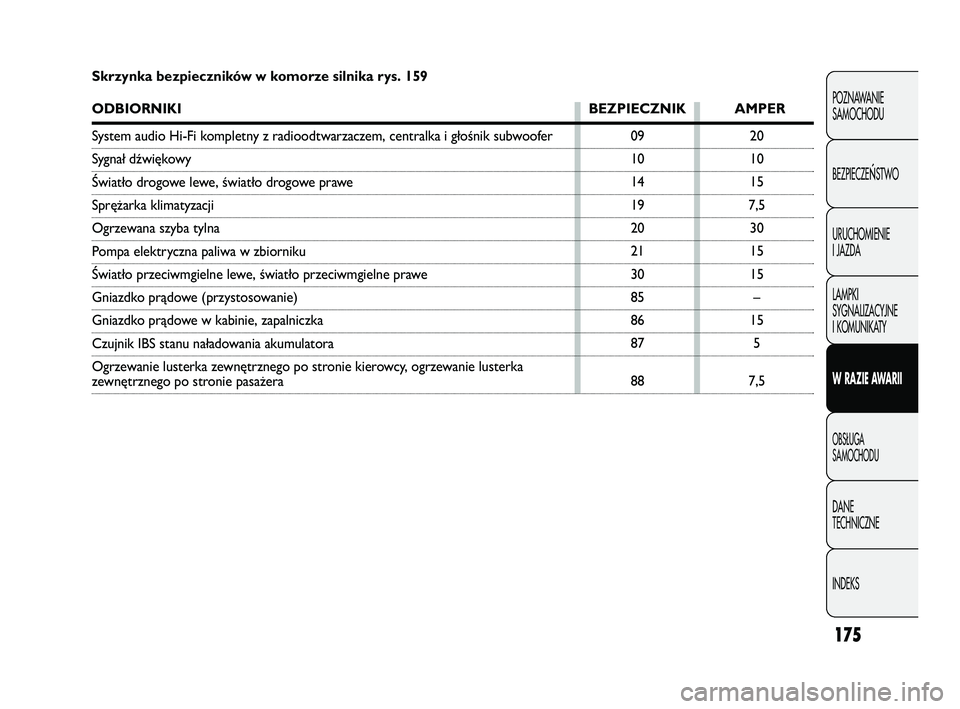

7,5 Skrzynka bezpieczników w komorze silnika rys. 159
ODBIORNIKI BEZPIECZNIK AMPER
System audio Hi-Fi kompletny z radioodtwarzaczem, centralka i głośnik subwoofer
Sygnał dźwiękowy
Światło drogowe lewe, światło drogowe prawe
Sprężarka klimatyzacji
Ogrzewana szyba tylna
Pompa elektryczna paliwa w zbiorniku
Światło przeciwmgielne lewe, światło przeciwmgielne prawe
Gniazdko prądowe (przystosowanie)
Gniazdko prądowe w kabinie, zapalniczka
Czujnik IBS stanu naładowania akumulatora
Ogrzewanie lusterka zewnętrznego po stronie kierowcy, ogrzewanie lusterka
zewnętrznego po stronie pasażera
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 175

176
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
17
14
01
03
04
15
16
08
07
05
13
09
06
0220
7,5
–
–
–
–
–
–
–
15
5
–
–
– Skrzynka bezpieczników w komorze bagażnika rys. 161
ODBIORNIKI BEZPIECZNIK AMPER
System otwierania elektrycznego dachu otwieranego
Centralka zarządzania systemem alarmowym
Wolny
Wolny
Wolny
Wolny
Wolny
Wolny
Wolny
Gniazdko prądowe w komorze bagażnika
Centralka rozpoznania ciśnienia w oponach TPMS
Wolny
Wolny
Wolny
