Abarth Punto Evo 2010 Brugs- og vedligeholdelsesvejledning (in Danish)

60
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

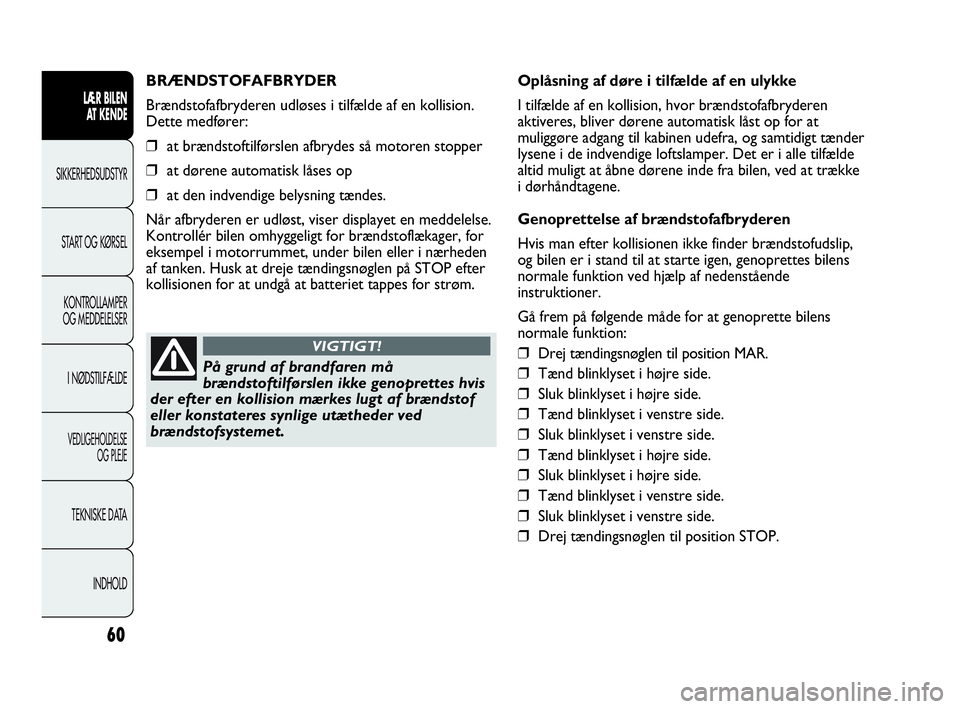

BRÆNDSTOFAFBRYDER
Brændstofafbryderen udløses i tilfælde af en kollision.
Dette medfører:
❒at brændstoftilførslen afbrydes så motoren stopper
❒at dørene automatisk låses op
❒at den indvendige belysning tændes.
Når afbryderen er udløst, viser displayet en meddelelse.
Kontrollér bilen omhyggeligt for brændstoflækager, for
eksempel i motorrummet, under bilen eller i nærheden
af tanken. Husk at dreje tændingsnøglen på STOP efter
kollisionen for at undgå at batteriet tappes for strøm.
På grund af brandfaren må
brændstoftilførslen ikke genoprettes hvis
der efter en kollision mærkes lugt af brændstof
eller konstateres synlige utætheder ved
brændstofsystemet.
VIGTIGT!
Oplåsning af døre i tilfælde af en ulykke
I tilfælde af en kollision, hvor brændstofafbryderen
aktiveres, bliver dørene automatisk låst op for at
muliggøre adgang til kabinen udefra, og samtidigt tænder
lysene i de indvendige loftslamper. Det er i alle tilfælde
altid muligt at åbne dørene inde fra bilen, ved at trække
i dørhåndtagene.
Genoprettelse af brændstofafbryderen
Hvis man efter kollisionen ikke finder brændstofudslip,
og bilen er i stand til at starte igen, genoprettes bilens
normale funktion ved hjælp af nedenstående
instruktioner.
Gå frem på følgende måde for at genoprette bilens
normale funktion:
❒Drej tændingsnøglen til position MAR.
❒Tænd blinklyset i højre side.
❒Sluk blinklyset i højre side.
❒Tænd blinklyset i venstre side.
❒Sluk blinklyset i venstre side.
❒Tænd blinklyset i højre side.
❒Sluk blinklyset i højre side.
❒Tænd blinklyset i venstre side.
❒Sluk blinklyset i venstre side.
❒Drej tændingsnøglen til position STOP.
029-068 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:27 Pagina 60

61
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U048Abfig. 48
C
B
A
D
F0U049Abfig. 49

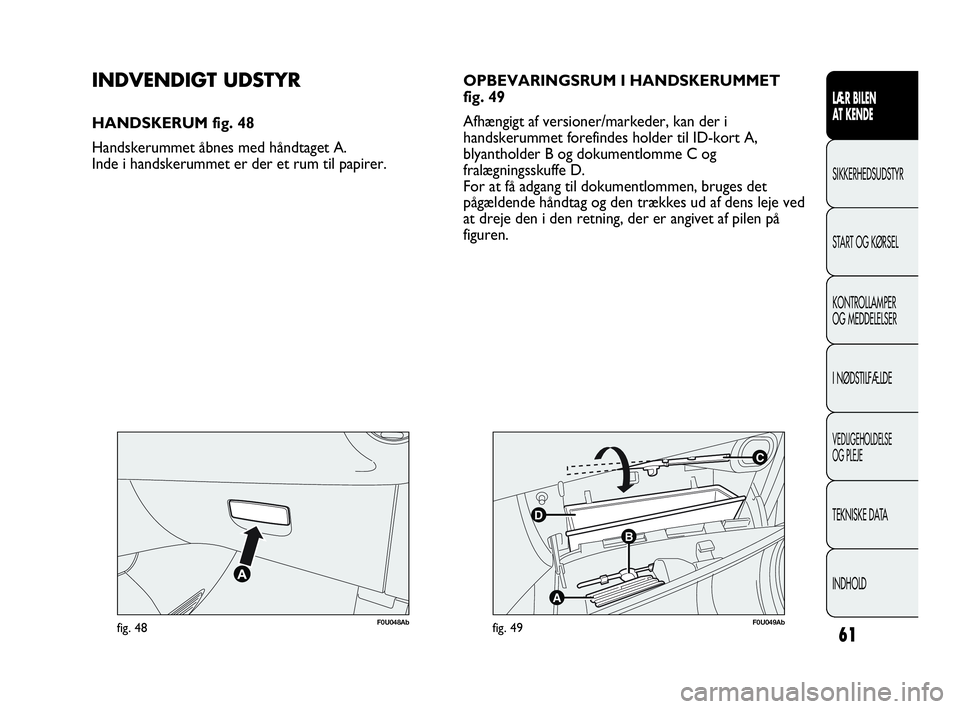

INDVENDIGT UDSTYR
HANDSKERUM fig. 48
Handskerummet åbnes med håndtaget A.
Inde i handskerummet er der et rum til papirer.OPBEVARINGSRUM I HANDSKERUMMET
fig. 49
Afhængigt af versioner/markeder, kan der i
handskerummet forefindes holder til ID-kort A,
blyantholder B og dokumentlomme C og
fralægningsskuffe D.
For at få adgang til dokumentlommen, bruges det
pågældende håndtag og den trækkes ud af dens leje ved
at dreje den i den retning, der er angivet af pilen på
figuren.
029-068 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:27 Pagina 61

62
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U051Abfig. 50
F0U050Abfig. 51

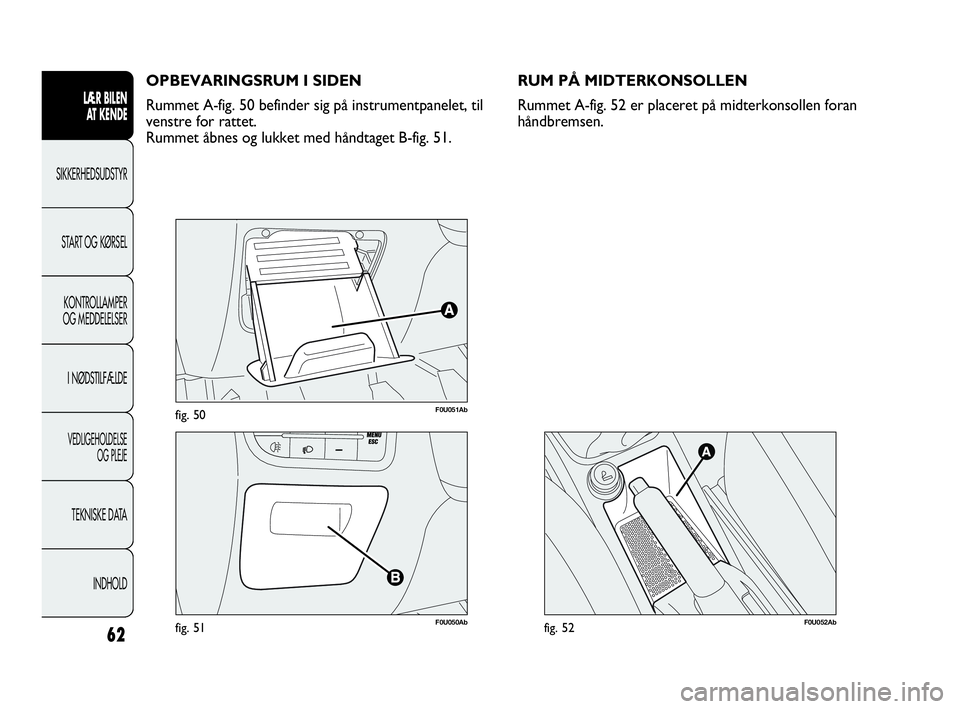

OPBEVARINGSRUM I SIDEN
Rummet A-fig. 50 befinder sig på instrumentpanelet, til
venstre for rattet.
Rummet åbnes og lukket med håndtaget B-fig. 51.
F0U052Abfig. 52
RUM PÅ MIDTERKONSOLLEN
Rummet A-fig. 52 er placeret på midterkonsollen foran
håndbremsen.
029-068 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:27 Pagina 62

63
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U054Abfig. 54

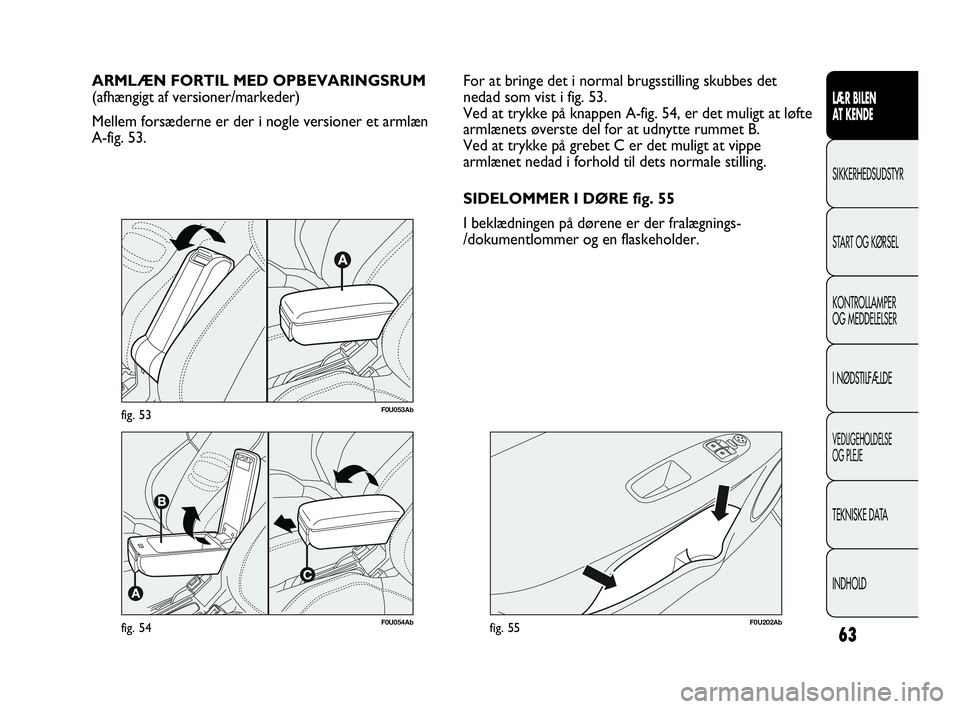

ARMLÆN FORTIL MED OPBEVARINGSRUM
(afhængigt af versioner/markeder)
Mellem forsæderne er der i nogle versioner et armlæn
A-fig. 53.
F0U202Abfig. 55
For at bringe det i normal brugsstilling skubbes det
nedad som vist i fig. 53.
Ved at trykke på knappen A-fig. 54, er det muligt at løfte
armlænets øverste del for at udnytte rummet B.
Ved at trykke på grebet C er det muligt at vippe
armlænet nedad i forhold til dets normale stilling.
SIDELOMMER I DØRE fig. 55
I beklædningen på dørene er der fralægnings-
/dokumentlommer og en flaskeholder.
F0U053Abfig. 53
029-068 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:27 Pagina 63

64
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U057Abfig. 56

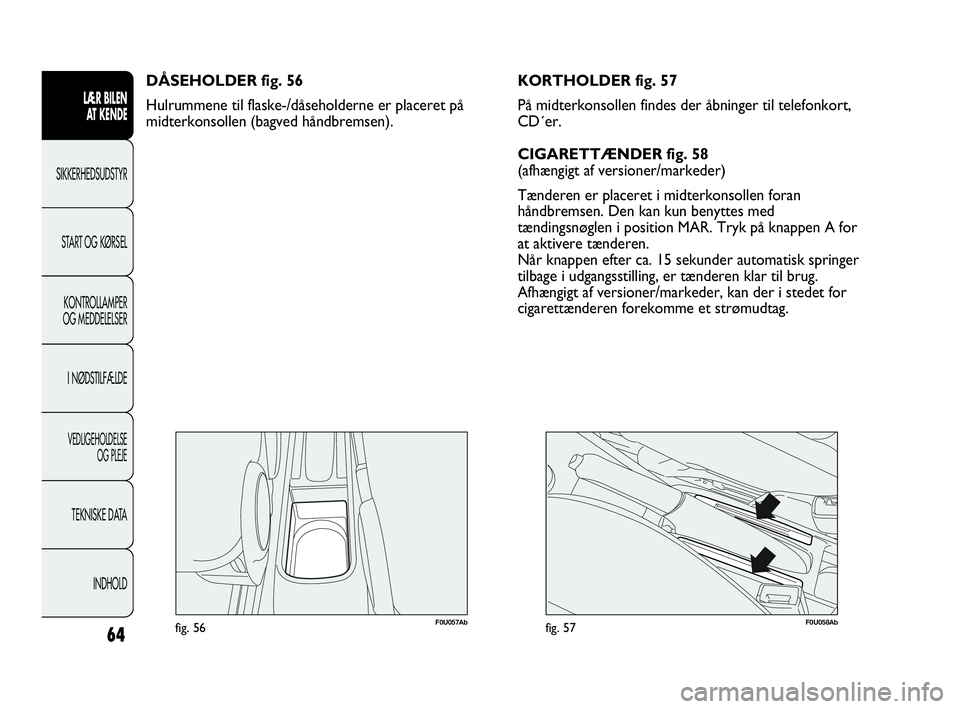

DÅSEHOLDER fig. 56
Hulrummene til flaske-/dåseholderne er placeret på
midterkonsollen (bagved håndbremsen).
F0U058Abfig. 57
KORTHOLDER fig. 57
På midterkonsollen findes der åbninger til telefonkort,
CD´er.
CIGARETTÆNDER fig. 58
(afhængigt af versioner/markeder)
Tænderen er placeret i midterkonsollen foran
håndbremsen. Den kan kun benyttes med
tændingsnøglen i position MAR. Tryk på knappen A for
at aktivere tænderen.
Når knappen efter ca. 15 sekunder automatisk springer
tilbage i udgangsstilling, er tænderen klar til brug.
Afhængigt af versioner/markeder, kan der i stedet for
cigarettænderen forekomme et strømudtag.
029-068 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:27 Pagina 64

65
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U059Abfig. 58
VIGTIGT! Kontrollér altid at cigarettænderen,
magnetiske kort eller motorvejsbilletter slukkes igen.
Cigarettænderen bliver meget varm. Den
skal derfor håndteres med forsigtighed
og må ikke benyttes af børn: brandfare og risiko
for forbrændinger!
VIGTIGT!
F0U061Abfig. 60
F0U060Abfig. 59
ASKEBÆGER fig. 59-60
(afhængigt af versioner/markeder)
Askebægeret består i en aftagelig plastikbeholder, som
kan anbringes i kopholderen i midterkonsollen.VIGTIGT! Undlad at komme papiraffald i askebægeret
samtidig med cigaretgløder. Det kan blive antændt ved
kontakt.
029-068 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:27 Pagina 65

66
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U062Abfig. 61

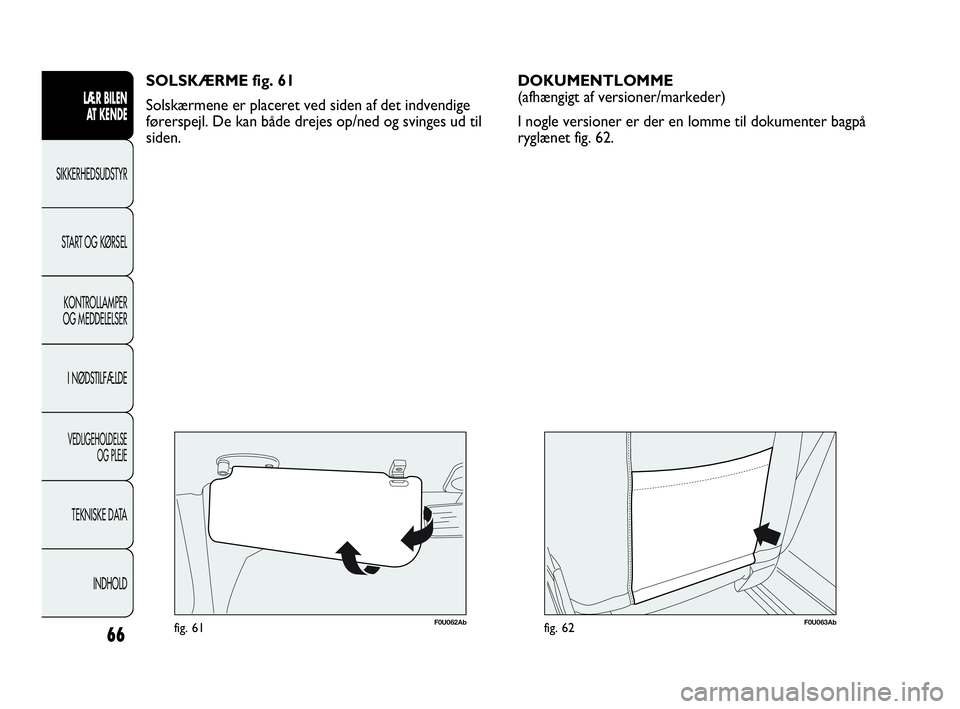

SOLSKÆRME fig. 61
Solskærmene er placeret ved siden af det indvendige
førerspejl. De kan både drejes op/ned og svinges ud til
siden.
F0U063Abfig. 62
DOKUMENTLOMME
(afhængigt af versioner/markeder)
I nogle versioner er der en lomme til dokumenter bagpå
ryglænet fig. 62.
029-068 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:27 Pagina 66

67
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U064Abfig. 64
STRØMUDTAG
(afhængigt af versioner/markeder)
Strømudtaget er placeret i bagagerummet på venstre
side af plastikophænget til hattehylden fig. 63.
Det bruges ved at åbne dækslet A.
F0U188Abfig. 63
OPBEVARINGSRUM PÅ
INSTRUMENTPANELET
Rummet A-fig. 64 er indbygget i den midterste del af
instrumentpanelet. For at anvende det, åbnes klappen B
ved at trykke på den knap der befinder sig på selve
klappen.
029-068 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:27 Pagina 67

68
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U065Abfig. 65
SKY-DOME SOLTAG
(afhængigt af versioner/markeder)
Soltaget består af to glaspaneler, hvoraf et er
fastmonteret og det andet er bevægeligt, og udstyret
med to solgardiner (for og bag), som kan indstilles
manuelt. Solgardinerne kan bruges i positionerne „helt
lukket“ og „helt åben“ (de har ikke faste
mellempositioner). For at åbne gardinerne: Tag fat
i håndtaget A-fig. 65, frigør det, og før det i retningen,
der er vist med pilene indtil positionen „helt åben“.
Solgardinerne lukkes ved at følge ovennævnte procedure
i omvendt rækkefølge. Soltagets mekanisme fungerer
kun med tændingsnøglen i position MAR.
Knapperne A-B fig. 65, på det tilhørende betjeningspanel
ved siden af den forreste loftslampe, styrer soltagets
åbne/lukke-funktioner.Åbning
Tryk på knappen B-fig. 65 og hold den inde, det forreste
glaspanel stiller sig i positionen „spoiler“. Tryk igen på
knappen B-fig. 65 og hold den nede i mere end et halvt
sekund, tagets glaspanel bevæger sig automatisk til det
er helt åbnet. Glaspanelet kan standses i mellemliggende
positioner ved at trykke på knappen igen.
Lukning
Tryk på knappen A-fig. 65 fra helt åben position og, hvis
man holder knappen inde i mere end et halvt sekund,
bevæger det forreste glaspanel sig automatisk i position
„spoiler“. Ved at trykke på knappen igen standser
glaspanelet i mellemliggende position. Tryk igen på
knappen A-fig. 65 og hold den inde, indtil panelet er helt
lukket.
029-068 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:27 Pagina 68

69
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
Når du stiger ud af bilen, skal du altid
tage nøglen ud af tændingslåsen for at
undgå, at soltaget udgør en fare for dem, der er
blevet tilbage i bilen hvis de utilsigtet aktiverer
det: Uforsigtig brug af soltaget kan være farlig.
Før og under tagets aktivering skal du altid sikre
dig, at passagererne ikke er udsat for risiko for
kvæstelser, der er forårsaget direkte af taget
i bevægelse, eller af personlige genstande, der
trækkes af eller støder ind i selve taget.
VIGTIGT!
Med monteret tværgående bagagebærer
anbefales det, at soltaget kun åbnes
i positionen „spoiler“.
Åbn ikke taget, hvis der er sne eller is: du
kan risikere at beskadige det.
SYSTEM TIL FOREBYGGELSE AF KLEMNING
Soltaget er udstyret med et sikkerhedssystem til
forhindring af fastklemning, der er i stand til at genkende
en eventuel forhindring under rudens lukkebevægelse.
Hvis dette sker, afbryder og vender systemet straks
rudens vandring.
