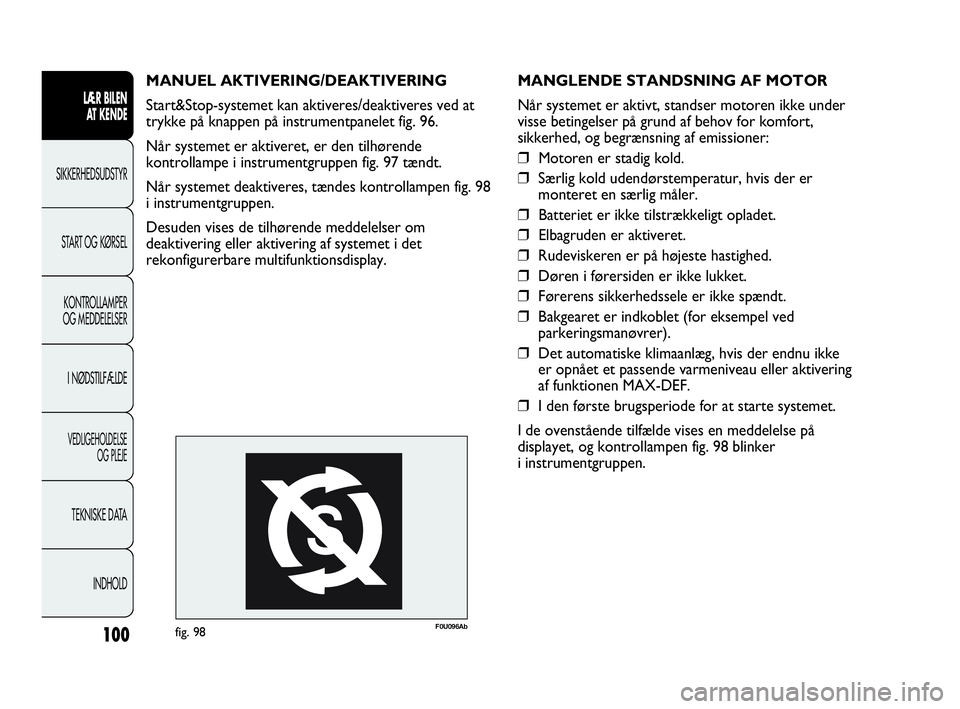

100
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
MANGLENDE STANDSNING AF MOTOR
Når systemet er aktivt, standser motoren ikke under
visse betingelser på grund af behov for komfort,
sikkerhed, og begrænsning af emissioner:
❒Motoren er stadig kold.
❒Særlig kold udendørstemperatur, hvis der er
monteret en særlig måler.
❒Batteriet er ikke tilstrækkeligt opladet.
❒Elbagruden er aktiveret.
❒Rudeviskeren er på højeste hastighed.
❒Døren i førersiden er ikke lukket.
❒Førerens sikkerhedssele er ikke spændt.
❒Bakgearet er indkoblet (for eksempel ved
parkeringsmanøvrer).
❒Det automatiske klimaanlæg, hvis der endnu ikke
er opnået et passende varmeniveau eller aktivering
af funktionen MAX-DEF.
❒I den første brugsperiode for at starte systemet.
I de ovenstående tilfælde vises en meddelelse på
displayet, og kontrollampen fig. 98 blinker
i instrumentgruppen. MANUEL AKTIVERING/DEAKTIVERING
Start&Stop-systemet kan aktiveres/deaktiveres ved at
trykke på knappen på instrumentpanelet fig. 96.
Når systemet er aktiveret, er den tilhørende
kontrollampe i instrumentgruppen fig. 97 tændt.
Når systemet deaktiveres, tændes kontrollampen fig. 98
i instrumentgruppen.
Desuden vises de tilhørende meddelelser om
deaktivering eller aktivering af systemet i det
rekonfigurerbare multifunktionsdisplay.
F0U096Abfig. 98
069-108 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:31 Pagina 100

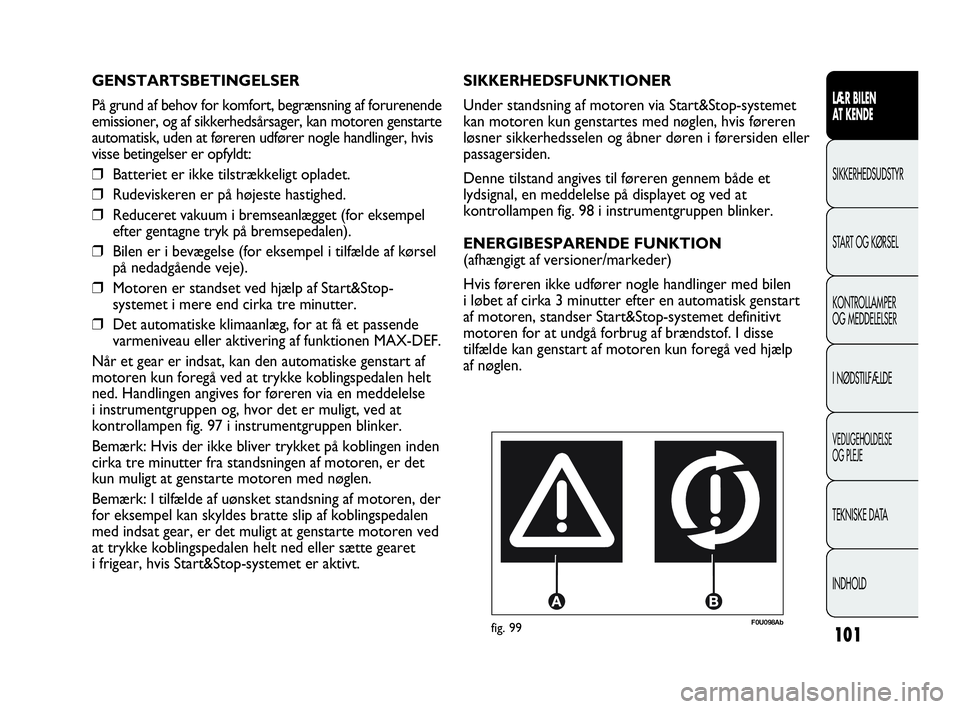

101
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U098Abfig. 99
SIKKERHEDSFUNKTIONER
Under standsning af motoren via Start&Stop-systemet
kan motoren kun genstartes med nøglen, hvis føreren
løsner sikkerhedsselen og åbner døren i førersiden eller
passagersiden.
Denne tilstand angives til føreren gennem både et
lydsignal, en meddelelse på displayet og ved at
kontrollampen fig. 98 i instrumentgruppen blinker.
ENERGIBESPARENDE FUNKTION
(afhængigt af versioner/markeder)
Hvis føreren ikke udfører nogle handlinger med bilen
i løbet af cirka 3 minutter efter en automatisk genstart
af motoren, standser Start&Stop-systemet definitivt
motoren for at undgå forbrug af brændstof. I disse
tilfælde kan genstart af motoren kun foregå ved hjælp
af nøglen. GENSTARTSBETINGELSER
På grund af behov for komfort, begrænsning af forurenende
emissioner, og af sikkerhedsårsager, kan motoren genstarte
automatisk, uden at føreren udfører nogle handlinger, hvis
visse betingelser er opfyldt:
❒Batteriet er ikke tilstrækkeligt opladet.
❒Rudeviskeren er på højeste hastighed.
❒Reduceret vakuum i bremseanlægget (for eksempel
efter gentagne tryk på bremsepedalen).
❒Bilen er i bevægelse (for eksempel i tilfælde af kørsel
på nedadgående veje).
❒Motoren er standset ved hjælp af Start&Stop-
systemet i mere end cirka tre minutter.
❒Det automatiske klimaanlæg, for at få et passende
varmeniveau eller aktivering af funktionen MAX-DEF.
Når et gear er indsat, kan den automatiske genstart af
motoren kun foregå ved at trykke koblingspedalen helt
ned. Handlingen angives for føreren via en meddelelse
i instrumentgruppen og, hvor det er muligt, ved at
kontrollampen fig. 97 i instrumentgruppen blinker.
Bemærk: Hvis der ikke bliver trykket på koblingen inden
cirka tre minutter fra standsningen af motoren, er det
kun muligt at genstarte motoren med nøglen.
Bemærk: I tilfælde af uønsket standsning af motoren, der
for eksempel kan skyldes bratte slip af koblingspedalen
med indsat gear, er det muligt at genstarte motoren ved
at trykke koblingspedalen helt ned eller sætte gearet
i frigear, hvis Start&Stop-systemet er aktivt.
069-108 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:31 Pagina 101

102
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U185Abfig. 100F0U186Abfig. 101
NØDSTART fig. 101
I tilfælde af nødstart med hjælpebatteri, må
hjælpebatteriets negative kabel (−) aldrig tilsluttes den
negative pol A på bilens batteri, men skal i stedet
tilsluttes et stelforbindelsespunkt for motor/gear. Bemærk: Det er under alle omstændigheder muligt at
holde motoren kørende ved at deaktivere Start&Stop-
systemet.
UREGELMÆSSIG FUNKTION
I tilfælde af fejl, deaktiveres Start&Stop-systemet. Føreren
informeres om fejlen ved at kontrollampen A-fig. 99
tændes, hvor det er muligt, med en meddelelse og med
ikonet B-fig. 99 for systemfejl i instrumentgruppen. I så
fald bør man kontakte Abarths servicenet.
LÆNGERE STILSTAND AF BILEN fig. 100
Hvis bilen skal henstå ubenyttet i længere tid, er det
nødvendigt at være særligt opmærksom på at afbryde
den elektriske strømforsyning til batteriet. Frakobl
stikket A (ved tryk på knappen B) fra sensoren C til
overvågning af batteriets opladningstilstand monteret på
batteriets negative pol D. Sensoren må aldrig frakobles
polen, undtagen når batteriet skal udskiftes.
I tilfælde af udskiftning af batteriet skal
du altid kontakte Abarths servicenet.
Udskift batteriet med et af samme type (HEAVY
DUTY) og med de samme egenskaber.
VIGTIGT!
069-108 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:31 Pagina 102

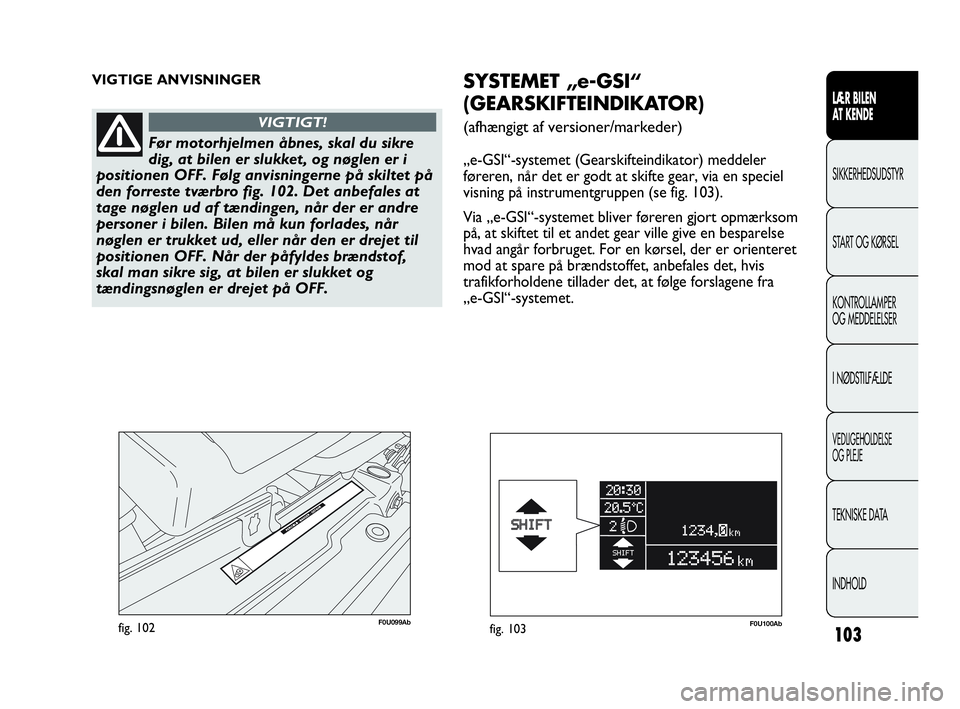

103
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U099Abfig. 102
VIGTIGE ANVISNINGER
Før motorhjelmen åbnes, skal du sikre
dig, at bilen er slukket, og nøglen er i
positionen OFF. Følg anvisningerne på skiltet på
den forreste tværbro fig. 102. Det anbefales at
tage nøglen ud af tændingen, når der er andre
personer i bilen. Bilen må kun forlades, når
nøglen er trukket ud, eller når den er drejet til
positionen OFF. Når der påfyldes brændstof,
skal man sikre sig, at bilen er slukket og
tændingsnøglen er drejet på OFF.
VIGTIGT!
SYSTEMET „e-GSI“
(GEARSKIFTEINDIKATOR)
(afhængigt af versioner/markeder)
„e-GSI“-systemet (Gearskifteindikator) meddeler
føreren, når det er godt at skifte gear, via en speciel
visning på instrumentgruppen (se fig. 103).
Via „e-GSI“-systemet bliver føreren gjort opmærksom
på, at skiftet til et andet gear ville give en besparelse
hvad angår forbruget. For en kørsel, der er orienteret
mod at spare på brændstoffet, anbefales det, hvis
trafikforholdene tillader det, at følge forslagene fra
„e-GSI“-systemet.
F0U100Abfig. 103
069-108 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:31 Pagina 103

104
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
FORBEREDELSE FOR AUTORADIO
CD-SKIFTER
(afhængigt af versioner/markeder)
Systemet omfatter:
❒strømforsyningsledninger
❒ledninger til tilslutning.
Kontakt Abarths servicenet angående
tilslutningen til de forberedte dele
i bilen. Derved undgår du problemer der kan
forringe bilens sikkerhed.
VIGTIGT!
Når ikonet SHIFT UP bliver vist på displayet (NSHIFT)
tilråder „e-GSI“-systemet at skifte til et højere gear,
hvorimod når ikonet SHIFT DOWN (
OSHIFT) vises på
displayet, tilråder „e-GSI“-systemet at skifte til et lavere
gear.
Bemærk: „e-GSI“-systemet er kun aktiveret, når
kørselsfunktionen „Normal“ er indsat (se afsnittet
„Kontrolsystem for bilens dynamik Manettino Abarth
(DSS – Driving Sport Switch)“ i dette kapitel).
069-108 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:31 Pagina 104

105
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U104Abfig. 104
KLARGØRING TIL INSTALLATION
AF BÆRBART NAVIGATIONSSYSTEM
(afhængigt af versioner/markeder)
På biler udstyret med systemet Blue&Me™kan der
(på efterspørgsel) være klargjort til installation af det
bærbare navigationssystem Blue&Me™TomTom
®, som
kan fås i Abarths tilbehørsprogram.
Det bærbare navigationssystem installeres ved at sætte
støttebeslaget i holderen, vist i fig. 104.
TILBEHØR KØBT AF BRUGEREN
Hvis man efter køb af bilen ønsker at montere elektriske
tilbehør i bilen, der kræver permanent elforsyning (alarm,
satellittyverisikring, osv.) eller tilbehør, der tynger på den
elektriske balance, kontaktes Abarths servicenet, hvis
personale, udover at foreslå de bedst egnede
anordninger i Abarths tilbehørsprogram, vurderer det
samlede elforbrug og kontrollerer, om bilens elsystem
er i stand til at klare den krævede belastning eller, om
det derimod er nødvendigt at integrere det med et
større batteri.
Vær opmærksom ved montering af ekstra
spoilere, letmetalshjul og ikke
standardproducerede hjulkapsler: De kan
nedsætte ventilationen af bremserne og dermed
funktionen under forhold med hårde gentagne
opbremsninger, eller ved en lang nedkørsel. Sørg
desuden for, at intet forhindrer pedalernes
vandring (måtter osv.).
VIGTIGT!
069-108 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:32 Pagina 105

106
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
INSTALLATION AF ELEKTRISK
OG ELEKTRONISK UDSTYR
Elektrisk eller elektronisk udstyr der monteres efter
anskaffelsen af bilen, skal have følgende mærkning:
Fiat Auto S.p.A. godkender installationen af transceivers
forudsat at installationen udføres fagmæssigt, i
overensstemmelse med producentens anvisninger og på
et specialiseret servicecenter.
VIGTIGT! Hvis installationen af en anordning medfører
ændringer af bilens egenskaber, kan bilen blive kasseret
til syn. Desuden kan garantien bortfalde for så vidt angår
fejl og skader der skyldes den pågældende ændring, eller
som direkte eller indirekte kan henføres hertil.
Fiat Auto S.p.A. påtager sig intet ansvar for skader
i forbindelse med montering af tilbehør der ikke er
leveret eller anbefalet af Fiat Auto S.p.A., og/eller som
ikke er installeret i overensstemmelse med de givne
forskrifter.RADIOSENDERE OG MOBILTELEFONER
Apparater der udsender radiobølger (fx mobiltelefoner,
CB, radioamatørsendere og lignende), må ikke benyttes
i bilen medmindre der anvendes en separat antenne
udvendigt på bilen.
VIGTIGT! Brugen af sådant udstyr i kabinen
(uden udvendig antenne) kan, ud over eventuelle
helbredsmæssige risici for fører og passagerer, medføre
funktionsforstyrrelser i bilens elektriske systemer til
skade for sikkerheden.
Desuden kan effektiviteten af apparaternes sende- og
modtagefunktion være nedsat på grund af karrosseriets
skærmende virkning. Hvad angår EU-godkendte
mobiltelefoner (GSM, GPRS, UMTS), skal den
medfølgende brugsvejledning fra producenten af
mobiltelefonen nøje følges.
069-108 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:32 Pagina 106

107
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
PÅFYLDNING AF BRÆNDSTOF
Anvend kun blyfri benzin.
For at undgå fejl er mundingen til benzintanken i alle
tilfælde for lille til, at tuden på pumpen med blyholdig
benzin kan komme ind. Oktantallet (RON) må ikke være
under 95.
VIGTIGT! En defekt katalysator vil medføre skadelige
udslip i udstødningen og dermed øge luftforureningen.
VIGTIGT! Der må aldrig fyldes blyholdig benzin i tanken,
heller ikke i nødstilfælde eller i ganske små mængder, da
dette vil medføre uoprettelig skade på bilens katalysator.
F0U105Abfig. 105
TANKDÆKSEL fig. 105
For at tanke skal man åbne klappen A og skrue
tankdækslet B af. Dette er fastgjort til klappen A med
stroppen C så det ikke kan mistes.
I nogle versioner er tankdækslet B udstyret med lås der
betjenes af tændingsnøglen. Drej nøglen mod uret for at
låse dækslet op.
Den hermetiske lukning af tanken kan medføre, at der
opstår et let tryk indeni den. Det er således helt normalt
med udluftningsstøj, når dækslet skrues af.
Hæng tankdækslet i krogen på indersiden af klappen
som vist på figuren inden du tanker.
069-108 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:32 Pagina 107

108
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
Opfyldning
For at sikre sig at tanken fyldes helt op, kan man
fortsætte påfyldningen til tankpistolen har slået fra tredje
gang. Herefter vil yderligere påfyldning kunne forårsage
skader på brændstofsystemet.
Tobaksrygning og brug af åben ild må
ikke finde sted i nærheden af tankens
påfyldningsåbning: brandfare! Vend ansigtet
bort fra påfyldningsåbningen for at undgå
indånding af skadelige dampe.
VIGTIGT!MILJØBESKYTTELSE
Til reduktion af emissionerne fra benzinmotorer
anvendes:
❒trevejskatalysator
❒lambdasonder
❒antifordampningssystem.
Lad aldrig motoren arbejde med et eller flere tændrør
afbrudt, heller ikke som prøve.
Under sin normale drift, når
katalysatoren op på meget høje
temperaturer. Bilen må derfor ikke parkeres
over brændbart materiale (græs, tørre blade,
grannåle osv.): brandfare!
VIGTIGT!
069-108 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:32 Pagina 108

109
CONOSCENZA
DELLA
VETTURA
F0U106Abfig. 106F0U107Abfig. 107
Tryk på knappen C for at frigøre selen. Hold på selen
under oprulningen for at undgå at den snor sig rundt.
Retraktoren (oprulningsenheden) tilpasser automatisk
selen til brugerens krop og giver udstrakt
bevægelsesfrihed.
Retraktoren kan blokere når bilen holder på stærkt
skrånende vej. Dette er helt normalt. Desuden blokerer
retraktoren selen hvis denne trækkes hurtigt ud samt
i tilfælde af hård opbremsning, kollision og høj hastighed
i sving.
Bagsædet er udstyret med trepunkts rullesele.SIKKERHEDSSELER
BRUG AF SIKKERHEDSSELER fig. 106
Ved anlæggelse af selen skal brugeren sidde opret med
ryggen hvilende mod ryglænet.
Selen anlægges ved at man fatter om spændet A og fører
det ind i åbningen B til låsen klikker.
Hvis selen blokerer, når den trækkes ud, skal man lade
den gå et lille stykke tilbage og trække den ud igen uden
bratte bevægelser.
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
SIKKERHEDSUDSTYR
109-130 GPUNTO EVO Abarth DA 1(2)ed 5-05-2010 8:37 Pagina 109
